CITROEN C4 CACTUS 2016 Manuales de Empleo (in Spanish)

119
C4-cactus_es_Chap06_conduite_ed01-2015
C4-cactus_es_Chap06_conduite_ed01-2015

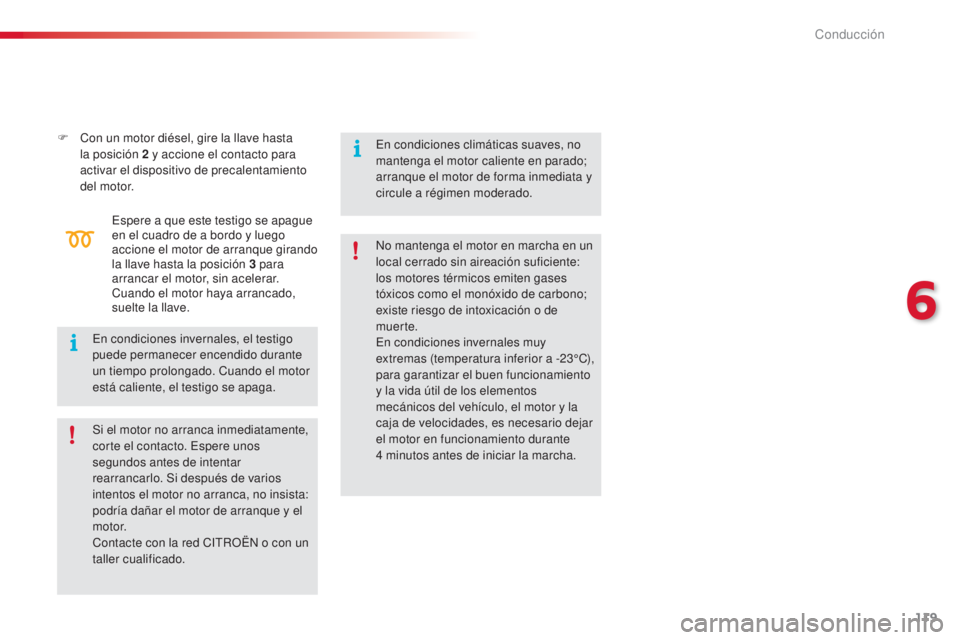

F Con un motor diésel, gire la llave hasta la posición 2 y accione el contacto para
activar el dispositivo de precalentamiento
del motor.
Espere a que este testigo se apague
en el cuadro de a bordo y luego
accione el motor de arranque girando
la llave hasta la posición 3
para
arrancar el motor, sin acelerar.
Cuando el motor haya arrancado,
suelte la llave.
En condiciones invernales, el testigo
puede permanecer encendido durante
un tiempo prolongado. Cuando el motor
está caliente, el testigo se apaga. En condiciones climáticas suaves, no
mantenga el motor caliente en parado;
arranque el motor de forma inmediata y
circule a régimen moderado.
No mantenga el motor en marcha en un
local cerrado sin aireación suficiente:
los motores térmicos emiten gases
tóxicos como el monóxido de carbono;
existe riesgo de intoxicación o de
muerte.
En condiciones invernales muy
extremas (temperatura inferior a -23°C),
para garantizar el buen funcionamiento
y la vida útil de los elementos
mecánicos del vehículo, el motor y la
caja de velocidades, es necesario dejar
el motor en funcionamiento durante
4


minutos antes de iniciar la marcha.
Si el motor no arranca inmediatamente,
corte el contacto. Espere unos
segundos antes de intentar
rearrancarlo. Si después de varios
intentos el motor no arranca, no insista:
podría dañar el motor de arranque y el
motor.
Contacte con la red CITROËN o con un
taller cualificado.
6
Conducción

120
C4-cactus_es_Chap06_conduite_ed01-2015
C4-cactus_es_Chap06_conduite_ed01-2015

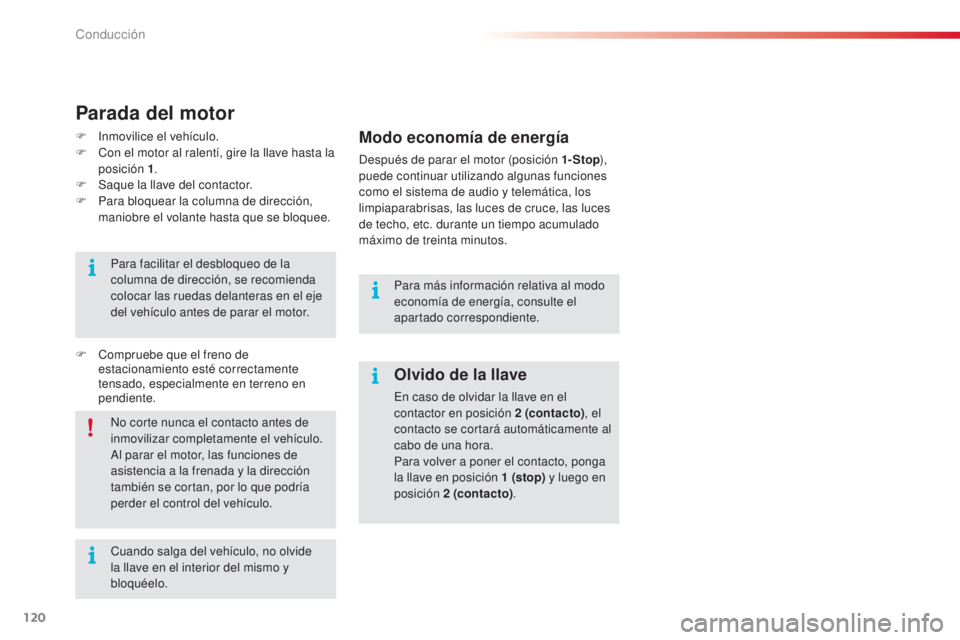

Olvido de la llave
En caso de olvidar la llave en el
contactor en posición 2 (contacto), el
contacto se cortará automáticamente al
cabo de una hora.
Para volver a poner el contacto, ponga
la llave en posición 1


(stop) y luego en
posición 2


(contacto) .
No corte nunca el contacto antes de
inmovilizar completamente el vehículo.
Al parar el motor, las funciones de
asistencia a la frenada y la dirección
también se cortan, por lo que podría
perder el control del vehículo.
Cuando salga del vehículo, no olvide
la llave en el interior del mismo y
bloquéelo. Para facilitar el desbloqueo de la
columna de dirección, se recomienda
colocar las ruedas delanteras en el eje
del vehículo antes de parar el motor.
Parada del motor
F Inmovilice el vehículo.
F
C on el motor al ralentí, gire la llave hasta la
posición 1 .
F

S
aque la llave del contactor.
F

P
ara bloquear la columna de dirección,
maniobre el volante hasta que se bloquee.
F

C
ompruebe que el freno de
estacionamiento esté correctamente
tensado, especialmente en terreno en
pendiente. Para más información relativa al modo
economía de energía, consulte el
apartado correspondiente.Modo economía de energía
Después de parar el motor (posición 1- Stop
),
puede continuar utilizando algunas funciones
como el sistema de audio y telemática, los
limpiaparabrisas, las luces de cruce, las luces
de techo, etc. durante un tiempo acumulado
máximo de treinta minutos.
Conducción

121
C4-cactus_es_Chap06_conduite_ed01-2015
C4-cactus_es_Chap06_conduite_ed01-2015

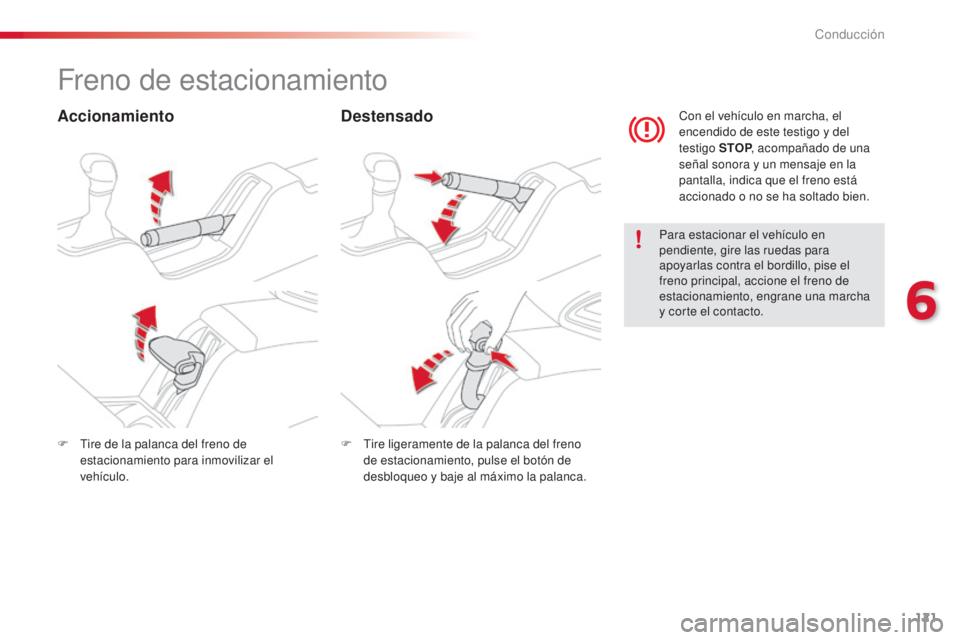

Freno de estacionamiento
AccionamientoDestensado
Para estacionar el vehículo en
pendiente, gire las ruedas para
apoyarlas contra el bordillo, pise el
freno principal, accione el freno de
estacionamiento, engrane una marcha
y corte el contacto.Con el vehículo en marcha, el
encendido de este testigo y del
testigo STOP
, acompañado de una
señal sonora y un mensaje en la
pantalla, indica que el freno está
accionado o no se ha soltado bien.
F

T

ire de la palanca del freno de
estacionamiento para inmovilizar el
vehículo. F

T

ire ligeramente de la palanca del freno
de estacionamiento, pulse el botón de
desbloqueo y baje al máximo la palanca.
6
Conducción

122
C4-cactus_es_Chap06_conduite_ed01-2015
C4-cactus_es_Chap06_conduite_ed01-2015

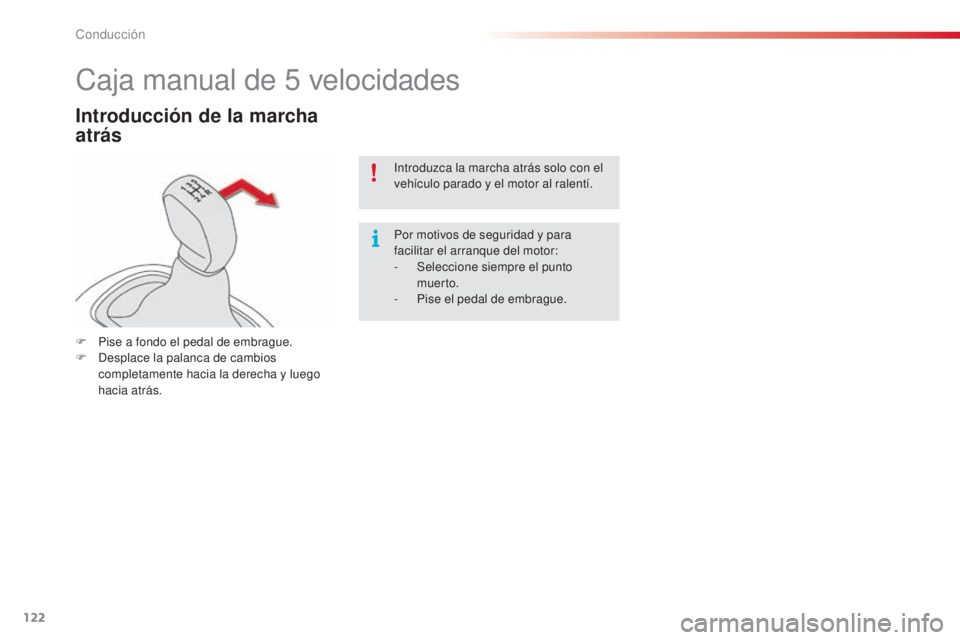

Caja manual de 5 velocidades
Introducción de la marcha
atrás
F Pise a fondo el pedal de embrague.
F
D esplace la palanca de cambios
completamente hacia la derecha y luego
hacia atrás. Introduzca la marcha atrás solo con el
vehículo parado y el motor al ralentí.
Por motivos de seguridad y para
facilitar el arranque del motor:
-
Sel

eccione siempre el punto
muer to.
-
P
ise el pedal de embrague.
Conducción

123
C4-cactus_es_Chap06_conduite_ed01-2015
C4-cactus_es_Chap06_conduite_ed01-2015
Funcionamiento

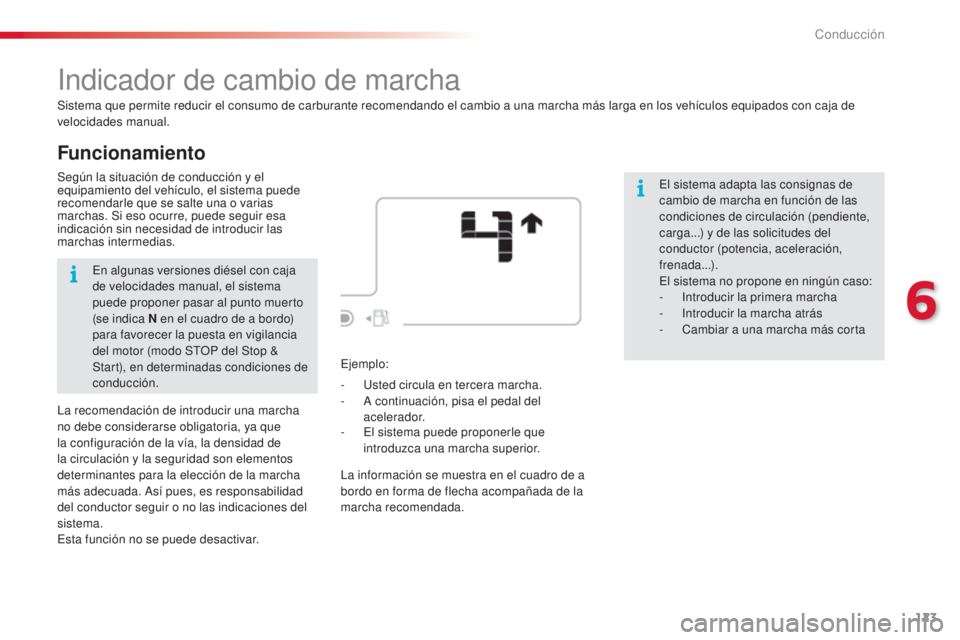

Indicador de cambio de marcha
Sistema que permite reducir el consumo de carburante recomendando el cambio a una marcha más larga en los vehículos equipados con caja de
velocidades manual.El sistema adapta las consignas de
cambio de marcha en función de las
condiciones de circulación (pendiente,
carga...) y de las solicitudes del
conductor (potencia, aceleración,
frenada...).
El sistema no propone en ningún caso:
-
I

ntroducir la primera marcha
-
I

ntroducir la marcha atrás
-

C
ambiar a una marcha más corta
Ejemplo:
-

U
sted circula en tercera marcha.
Según la situación de conducción y el
equipamiento del vehículo, el sistema puede
recomendarle que se salte una o varias
marchas. Si eso ocurre, puede seguir esa
indicación sin necesidad de introducir las
marchas intermedias.
-

A c
ontinuación, pisa el pedal del
acelerador.
-

E
l sistema puede proponerle que
introduzca una marcha superior.
La información se muestra en el cuadro de a
bordo en forma de flecha acompañada de la
marcha recomendada.
En algunas versiones diésel con caja
de velocidades manual, el sistema
puede proponer pasar al punto muerto
(se indica N en el cuadro de a bordo)
para favorecer la puesta en vigilancia
del motor (modo STOP del Stop &
Start), en determinadas condiciones de
conducción.
La recomendación de introducir una marcha
no debe considerarse obligatoria, ya que
la configuración de la vía, la densidad de
la circulación y la seguridad son elementos
determinantes para la elección de la marcha
más adecuada. Así pues, es responsabilidad
del conductor seguir o no las indicaciones del
sistema.
Esta función no se puede desactivar.
6
Conducción

124
C4-cactus_es_Chap06_conduite_ed01-2015
C4-cactus_es_Chap06_conduite_ed01-2015

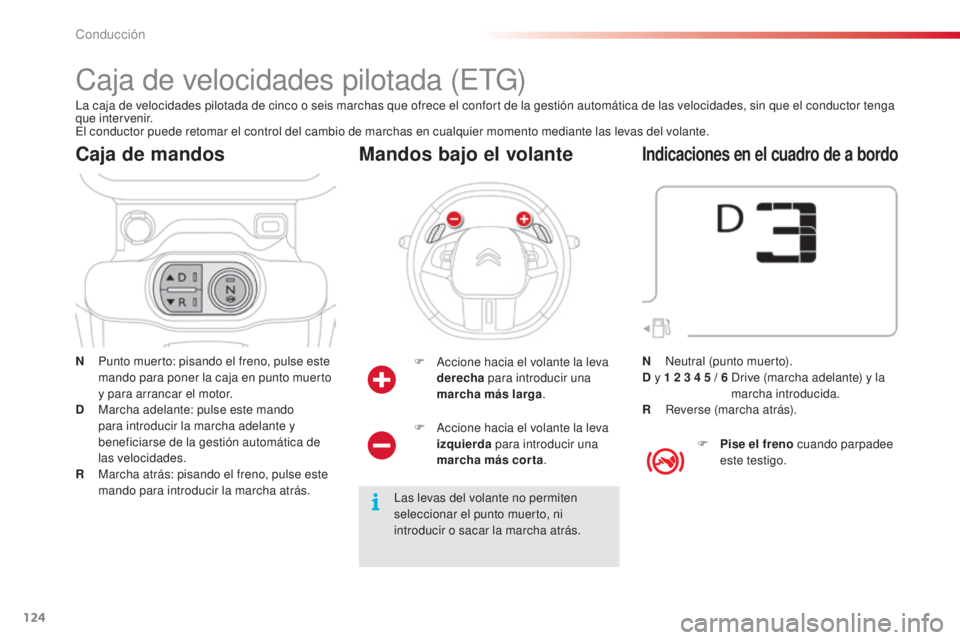

Caja de velocidades pilotada (ETG)
N Punto muerto: pisando el freno, pulse este mando para poner la caja en punto muerto
y para arrancar el motor.
D

M
archa adelante: pulse este mando
para introducir la marcha adelante y
beneficiarse de la gestión automática de
las velocidades.
R

M
archa atrás: pisando el freno, pulse este
mando para introducir la marcha atrás.
Caja de mandos
F Accione hacia el volante la leva derecha para introducir una
marcha más larga .
Mandos bajo el volante
Las levas del volante no permiten
seleccionar el punto muerto, ni
introducir o sacar la marcha atrás.
La caja de velocidades pilotada de cinco o seis marchas que ofrece el confort de la gestión automática de las velocidades, sin que el conductor tenga
que intervenir.
El conductor puede retomar el control del cambio de marchas en cualquier momento mediante las levas del volante.
F
A
ccione hacia el volante la leva
izquierda para introducir una
marcha más cor ta .
Indicaciones en el cuadro de a bordo
F Pise el freno cuando parpadee
este testigo.
N

N

eutral (punto muerto).
D y 1 2 3 4 5 / 6
D
rive (marcha adelante) y la
marcha introducida.
R

R

everse (marcha atrás).
Conducción

125
C4-cactus_es_Chap06_conduite_ed01-2015
C4-cactus_es_Chap06_conduite_ed01-2015

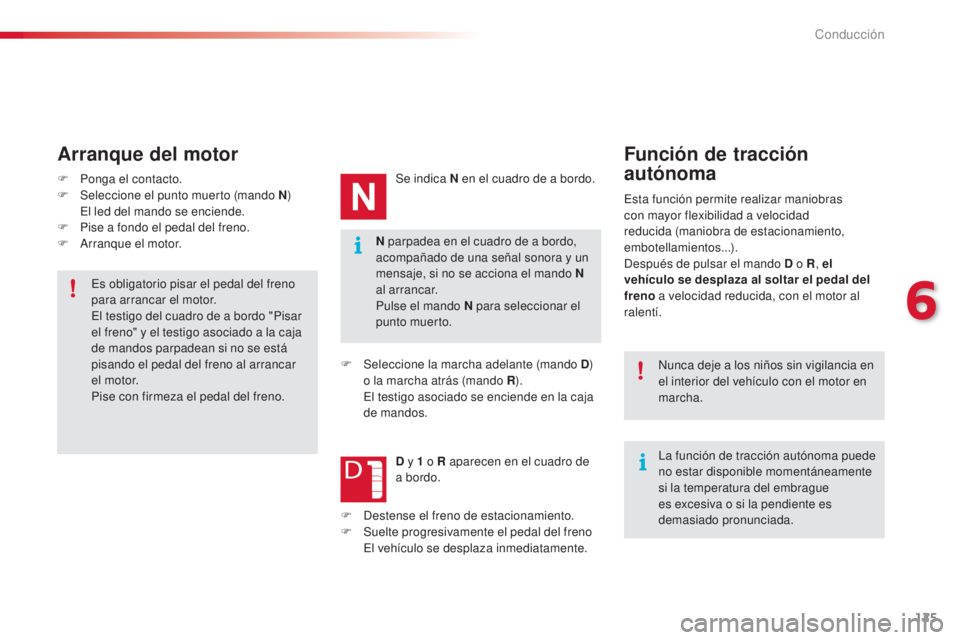

N parpadea en el cuadro de a bordo,
acompañado de una señal sonora y un
mensaje, si no se acciona el mando N
al arrancar.
Pulse el mando N para seleccionar el
punto muerto.
Arranque del motor
F Ponga el contacto.
F S eleccione el punto muerto (mando N)


E
l led del mando se enciende.
F

P
ise a fondo el pedal del freno.
F

A
rranque el motor. Se indica N en el cuadro de a bordo.
F
S
eleccione la marcha adelante (mando D)
o la marcha atrás (mando R ).
E

l testigo asociado se enciende en la caja
de mandos.
D y 1 o R aparecen en el cuadro de
a bordo.
Función de tracción
autónoma
Esta función permite realizar maniobras
con mayor flexibilidad a velocidad
reducida (maniobra de estacionamiento,
embotellamientos...).
Después de pulsar el mando D o R , el
vehículo se desplaza al soltar el pedal del
freno a velocidad reducida, con el motor al
ralentí.
La función de tracción autónoma puede
no estar disponible momentáneamente
si la temperatura del embrague
es excesiva o si la pendiente es
demasiado pronunciada. Nunca deje a los niños sin vigilancia en
el interior del vehículo con el motor en
marcha.
Es obligatorio pisar el pedal del freno
para arrancar el motor.
El testigo del cuadro de a bordo "Pisar
el freno" y el testigo asociado a la caja
de mandos parpadean si no se está
pisando el pedal del freno al arrancar
el motor.
Pise con firmeza el pedal del freno.
F

D

estense el freno de estacionamiento.
F

Sue

lte progresivamente el pedal del freno
E

l vehículo se desplaza inmediatamente.
6
Conducción

126
C4-cactus_es_Chap06_conduite_ed01-2015
C4-cactus_es_Chap06_conduite_ed01-2015

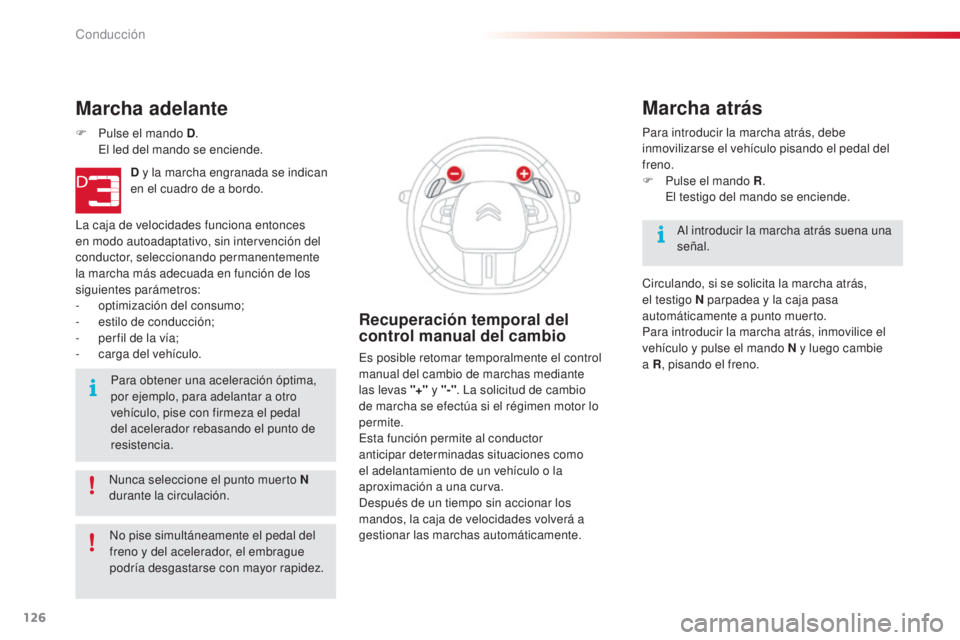

Nunca seleccione el punto muerto N
durante la circulación.
Marcha adelante
F Pulse el mando D. E
l led del mando se enciende.
D y la marcha engranada se indican
en el cuadro de a bordo.
La caja de velocidades funciona entonces
en modo autoadaptativo, sin intervención del
conductor, seleccionando permanentemente
la marcha más adecuada en función de los
siguientes parámetros:
-
op

timización del consumo;
-

e
stilo de conducción;
-

p
er fil de la vía;
-

c
arga del vehículo.Para obtener una aceleración óptima,
por ejemplo, para adelantar a otro
vehículo, pise con firmeza el pedal
del acelerador rebasando el punto de
resistencia.
Recuperación temporal del
control manual del cambio
Es posible retomar temporalmente el control
manual del cambio de marchas mediante
las levas "+" y "-". La solicitud de cambio
de marcha se efectúa si el régimen motor lo
permite.
Esta función permite al conductor
anticipar determinadas situaciones como
el adelantamiento de un vehículo o la
aproximación a una curva.
Después de un tiempo sin accionar los
mandos, la caja de velocidades volverá a
gestionar las marchas automáticamente. Para introducir la marcha atrás, debe
inmovilizarse el vehículo pisando el pedal del
freno.
F

P
ulse el mando R
.
E
l testigo del mando se enciende.
Marcha atrás
Al introducir la marcha atrás suena una
señal.
Circulando, si se solicita la marcha atrás,
el testigo N parpadea y la caja pasa
automáticamente a punto muerto.
Para introducir la marcha atrás, inmovilice el
vehículo y pulse el mando N y luego cambie
a R , pisando el freno.
No pise simultáneamente el pedal del
freno y del acelerador, el embrague
podría desgastarse con mayor rapidez.
Conducción

127
C4-cactus_es_Chap06_conduite_ed01-2015
C4-cactus_es_Chap06_conduite_ed01-2015

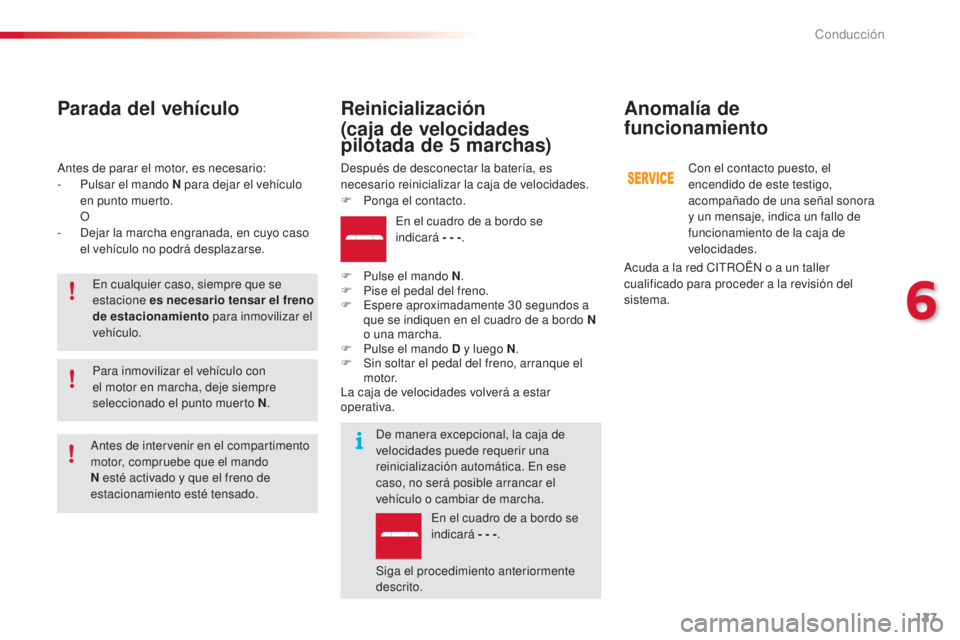

Antes de parar el motor, es necesario:
- P ulsar el mando N para dejar el vehículo
en punto muerto.


O
-

D
ejar la marcha engranada, en cuyo caso
el vehículo no podrá desplazarse.
Parada del vehículo
En cualquier caso, siempre que se
estacione es necesario tensar el freno
de estacionamiento para inmovilizar el
vehículo.
Para inmovilizar el vehículo con
el motor en marcha, deje siempre
seleccionado el punto muerto N .
Anomalía de
funcionamiento
En el cuadro de a bordo se
indicará - - -.
F

P

ulse el mando N .
F

P

ise el pedal del freno.
F

E

spere aproximadamente 30

segundos a
que se indiquen en el cuadro de a bordo N
o una marcha.
F

P

ulse el mando D y luego N .
F

S

in soltar el pedal del freno, arranque el
motor.
La caja de velocidades volverá a estar
operativa.
Reinicialización
(caja de velocidades
pilotada de 5
marchas)
Después de desconectar la batería, es
necesario reinicializar la caja de velocidades.
F

P
onga el contacto.
De manera excepcional, la caja de
velocidades puede requerir una
reinicialización automática. En ese
caso, no será posible arrancar el
vehículo o cambiar de marcha. En el cuadro de a bordo se
indicará - - - .
Siga el procedimiento anteriormente
descrito.
Antes de intervenir en el compartimento
motor, compruebe que el mando
N esté activado y que el freno de
estacionamiento esté tensado. Con el contacto puesto, el
encendido de este testigo,
acompañado de una señal sonora
y un mensaje, indica un fallo de
funcionamiento de la caja de
velocidades.
Acuda a la red CITROËN o a un taller
cualificado para proceder a la revisión del
sistema.
6
Conducción

128
C4-cactus_es_Chap06_conduite_ed01-2015
C4-cactus_es_Chap06_conduite_ed01-2015

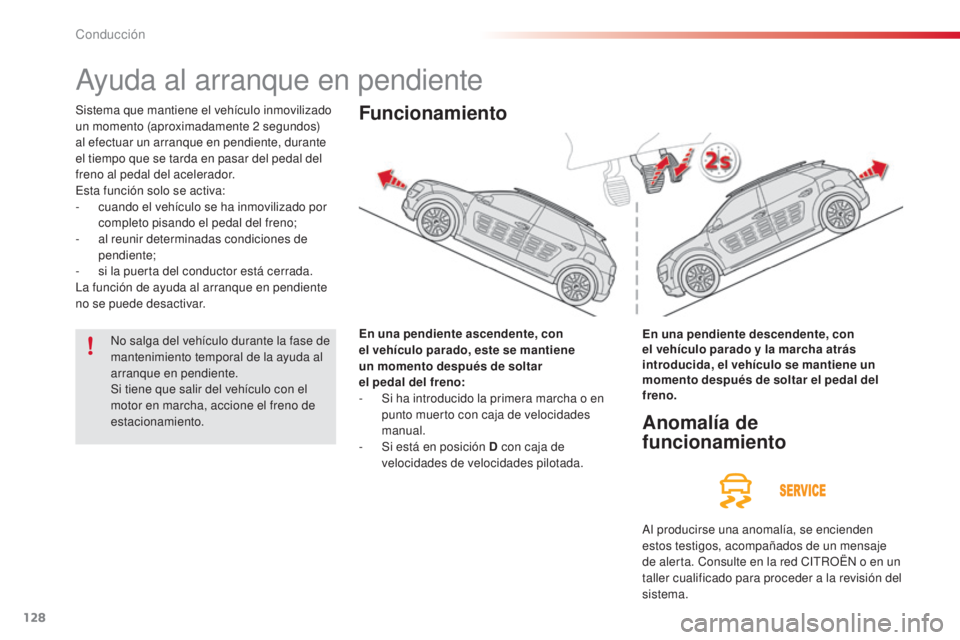

Ayuda al arranque en pendiente
Sistema que mantiene el vehículo inmovilizado
un momento (aproximadamente 2 segundos)
al efectuar un arranque en pendiente, durante
el tiempo que se tarda en pasar del pedal del
freno al pedal del acelerador.
Esta función solo se activa:
-

c
uando el vehículo se ha inmovilizado por
completo pisando el pedal del freno;
-

a
l reunir determinadas condiciones de
pendiente;
-

s
i la puerta del conductor está cerrada.
La función de ayuda al arranque en pendiente
no se puede desactivar.
En una pendiente ascendente, con
el
vehículo parado, este se mantiene
un momento después de soltar
el


pedal

del

freno:
-

S
i ha introducido la primera marcha o en
punto muerto con caja de velocidades
manual.
-

S
i está en posición D con caja de
velocidades de velocidades pilotada.Funcionamiento
En una pendiente descendente, con
el vehículo parado y la marcha atrás
introducida, el vehículo se mantiene un
momento después de soltar el pedal del
freno.
Anomalía de
funcionamiento
Al producirse una anomalía, se encienden
estos testigos, acompañados de un mensaje
de alerta. Consulte en la red CITROËN o en un
taller cualificado para proceder a la revisión del
sistema.
No salga del vehículo durante la fase de
mantenimiento temporal de la ayuda al
arranque en pendiente.
Si tiene que salir del vehículo con el
motor en marcha, accione el freno de
estacionamiento.
Conducción
