CITROEN C4 CACTUS 2016 Priručnik (in Serbian)

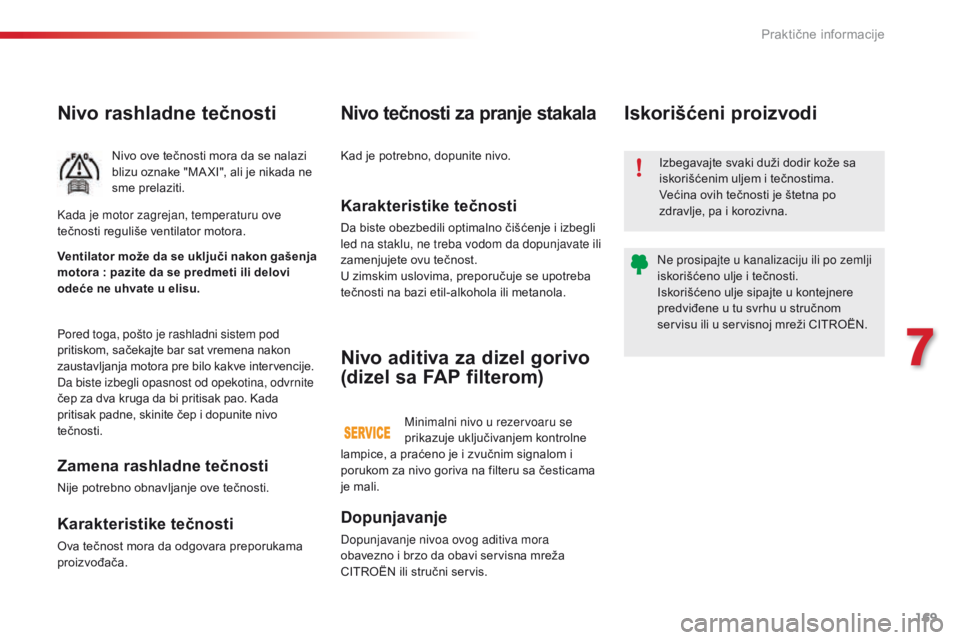

169
C4-cactus_sr_Chap07_info-pratiques_ed01-2015
Nivo rashladne tečnosti
Nivo ove tečnosti mora da se nalazi
blizu oznake "MA XI", ali je nikada ne
sme prelaziti.
Pored toga, pošto je rashladni sistem pod
pritiskom, sačekajte bar sat vremena nakon
zaustavljanja motora pre bilo kakve intervencije.
Da biste izbegli opasnost od opekotina, odvrnite
čep za dva kruga da bi pritisak pao. Kada
pritisak padne, skinite čep i dopunite nivo
tečnosti.
Zamena rashladne tečnosti
Nije potrebno obnavljanje ove tečnosti. Ventilator može da se uključi nakon gašenja
motora : pazite da se predmeti ili delovi
odeće ne uhvate u elisu. Kada je motor zagrejan, temperaturu ove
tečnosti reguliše ventilator motora.
Karakteristike tečnosti
Ova tečnost mora da odgovara preporukama
proizvođača.
Karakteristike tečnosti
Da biste obezbedili optimalno čišćenje i izbegli
led na staklu, ne treba vodom da dopunjavate ili
zamenjujete ovu tečnost.
U zimskim uslovima, preporučuje se upotreba
tečnosti na bazi etil-alkohola ili metanola.
Nivo tečnosti za pranje stakala
Kad je potrebno, dopunite nivo.
Dopunjavanje
Dopunjavanje nivoa ovog aditiva mora
obavezno i brzo da obavi servisna mreža
CITROËN ili stručni servis.
Nivo aditiva za dizel gorivo
(dizel sa FAP filterom)
Minimalni nivo u rezervoaru se
prikazuje uključivanjem kontrolne Izbegavajte svaki duži dodir kože sa
iskorišćenim uljem i tečnostima.
Većina ovih tečnosti je štetna po
zdravlje, pa i korozivna.
Ne prosipajte u kanalizaciju ili po zemlji
iskorišćeno ulje i tečnosti.
Iskorišćeno ulje sipajte u kontejnere
predviđene u tu svrhu u stručnom
servisu ili u servisnoj mreži CITROËN.
Iskorišćeni proizvodi
lampice, a praćeno je i zvučnim signalom i
porukom za nivo goriva na filteru sa česticama
je mali.
7
Praktične informacije

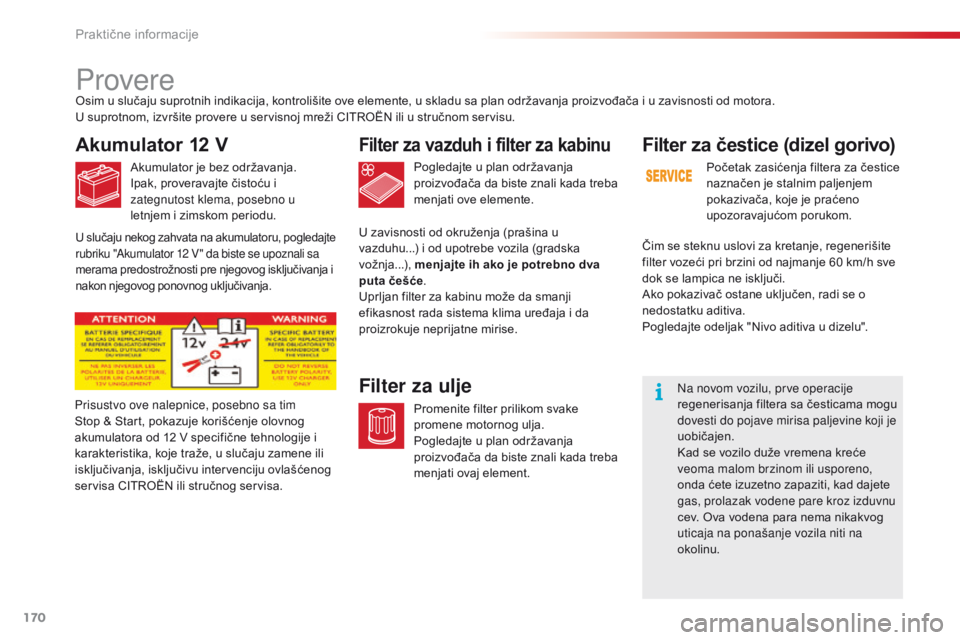

170
C4-cactus_sr_Chap07_info-pratiques_ed01-2015
Provere
Akumulator 12 V
Akumulator je bez održavanja.
Ipak, proveravajte čistoću i
zategnutost klema, posebno u
letnjem i zimskom periodu.Pogledajte u plan održavanja
proizvođača da biste znali kada treba
menjati ove elemente.
Filter za vazduh i filter za kabinu
Promenite filter prilikom svake
promene motornog ulja.
Pogledajte u plan održavanja
proizvođača da biste znali kada treba
menjati ovaj element.
Filter za ulje
Prisustvo ove nalepnice, posebno sa tim
Stop & Start, pokazuje korišćenje olovnog
akumulatora od 12 V specifične tehnologije i
karakteristika, koje traže, u slučaju zamene ili
isključivanja, isključivu intervenciju ovlašćenog
servisa CITROËN ili stručnog servisa.Osim u slučaju suprotnih indikacija, kontrolišite ove elemente, u skladu sa plan održavanja proizvođača i u zavisnosti od motora.
U suprotnom, izvršite provere u servisnoj mreži CITROËN ili u stručnom servisu.
U zavisnosti od okruženja (prašina u
vazduhu...) i od upotrebe vozila (gradska
vožnja...), menjajte ih ako je potrebno dva
puta češće .
Uprljan filter za kabinu može da smanji
efikasnost rada sistema klima uređaja i da
proizrokuje neprijatne mirise.
Filter za čestice (dizel gorivo)
Početak zasićenja filtera za čestice
naznačen je stalnim paljenjem
pokazivača, koje je praćeno
upozoravajućom porukom.
Čim se steknu uslovi za kretanje, regenerišite
filter vozeći pri brzini od najmanje 60 km/h sve
dok se lampica ne isključi.
Ako pokazivač ostane uključen, radi se o
nedostatku aditiva.
Pogledajte odeljak "Nivo aditiva u dizelu".
Na novom vozilu, prve operacije
regenerisanja filtera sa česticama mogu
dovesti do pojave mirisa paljevine koji je
uobičajen.
Kad se vozilo duže vremena kreće
veoma malom brzinom ili usporeno,
onda ćete izuzetno zapaziti, kad dajete
gas, prolazak vodene pare kroz izduvnu
cev. Ova vodena para nema nikakvog
uticaja na ponašanje vozila niti na
okolinu.
U slučaju nekog zahvata na akumulatoru, pogledajte
rubriku "Akumulator 12 V " da biste se upoznali sa
merama predostrožnosti pre njegovog isključivanja i
nakon njegovog ponovnog uključivanja.
Praktične informacije

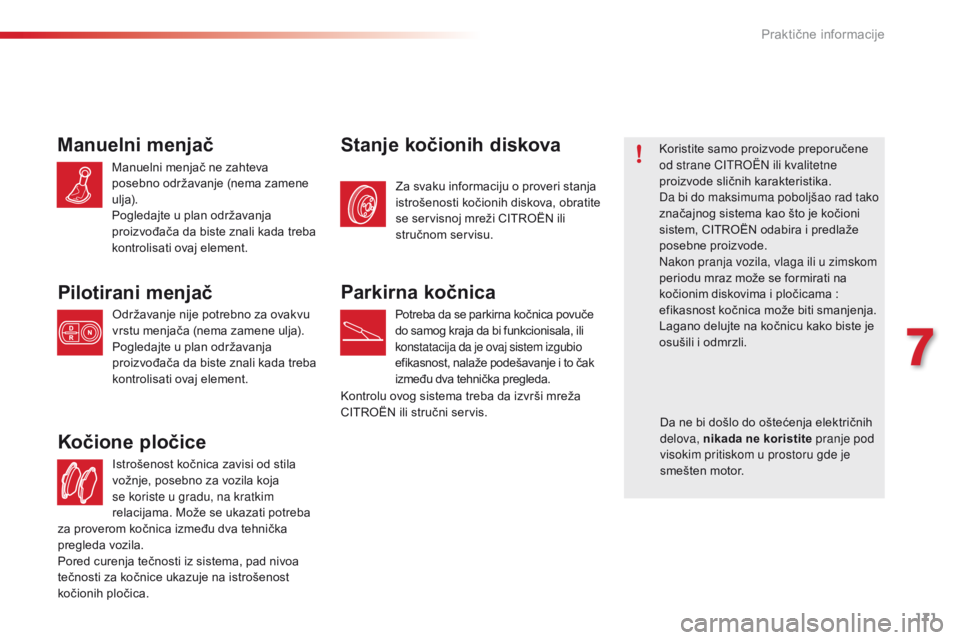

171
C4-cactus_sr_Chap07_info-pratiques_ed01-2015
Istrošenost kočnica zavisi od stila
vožnje, posebno za vozila koja
se koriste u gradu, na kratkim
relacijama. Može se ukazati potreba
Kočione pločice
Za svaku informaciju o proveri stanja
istrošenosti kočionih diskova, obratite
se servisnoj mreži CITROËN ili
stručnom servisu.
Stanje kočionih diskovaKoristite samo proizvode preporučene
od strane CITROËN ili kvalitetne
proizvode sličnih karakteristika.
Da bi do maksimuma poboljšao rad tako
značajnog sistema kao što je kočioni
sistem, CITROËN odabira i predlaže
posebne proizvode.
Nakon pranja vozila, vlaga ili u zimskom
periodu mraz može se formirati na
kočionim diskovima i pločicama :
efikasnost kočnica može biti smanjenja.
Lagano delujte na kočnicu kako biste je
osušili i odmrzli.Manuelni menjač
Manuelni menjač ne zahteva
posebno održavanje (nema zamene
ulja).
Pogledajte u plan održavanja
proizvođača da biste znali kada treba
kontrolisati ovaj element.
Pilotirani menjač
Održavanje nije potrebno za ovakvu
vrstu menjača (nema zamene ulja).
Pogledajte u plan održavanja
proizvođača da biste znali kada treba
kontrolisati ovaj element.
Parkirna kočnica
Potreba da se parkirna kočnica povuče
do samog kraja da bi funkcionisala, ili
konstatacija da je ovaj sistem izgubio
efikasnost, nalaže podešavanje i to čak
između dva tehnička pregleda.
Kontrolu ovog sistema treba da izvrši mreža
CITROËN ili stručni servis. Da ne bi došlo do oštećenja električnih
delova, nikada ne koristite pranje pod
visokim pritiskom u prostoru gde je
smešten motor.
za proverom kočnica između dva tehnička
pregleda vozila.
Pored curenja tečnosti iz sistema, pad nivoa
tečnosti za kočnice ukazuje na istrošenost
kočionih pločica.
7
Praktične informacije

172
C4-cactus_sr_Chap07_info-pratiques_ed01-2015

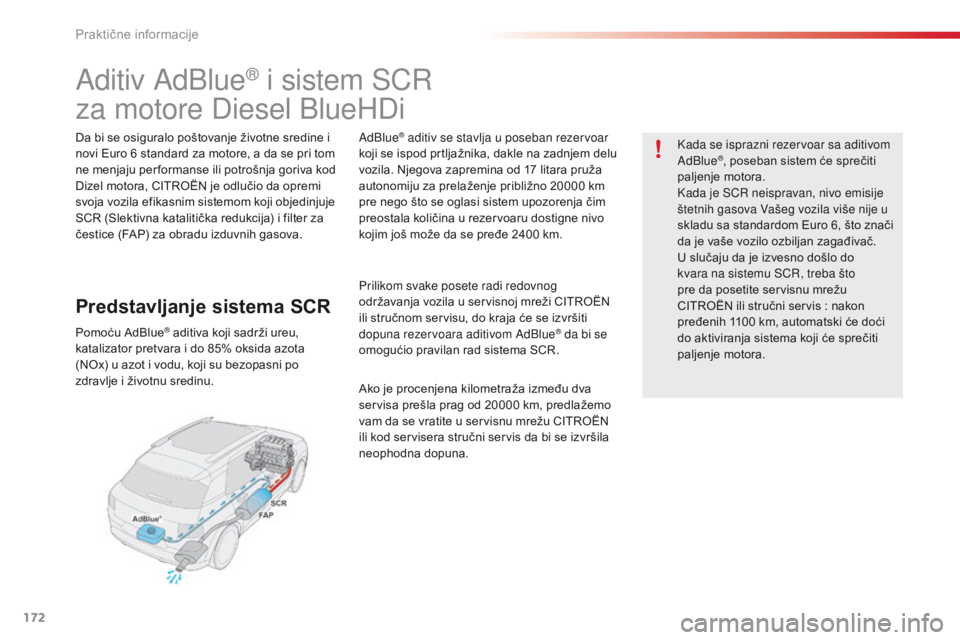

Aditiv AdBlue® i sistem SCR
za motore Diesel BlueHDi
Da bi se osiguralo poštovanje životne sredine i
novi Euro 6 standard za motore, a da se pri tom
ne menjaju per formanse ili potrošnja goriva kod
Dizel motora, CITROËN je odlučio da opremi
svoja vozila efikasnim sistemom koji objedinjuje
SCR (Slektivna katalitička redukcija) i filter za
čestice (FAP) za obradu izduvnih gasova.
Predstavljanje sistema SCR
Pomoću AdBlue® aditiva koji sadrži ureu,
katalizator pretvara i do 85% oksida azota
(NOx) u azot i vodu, koji su bezopasni po
zdravlje i životnu sredinu. Kada se isprazni rezervoar sa aditivom
AdBlue
®, poseban sistem će sprečiti
paljenje motora.
Kada je SCR neispravan, nivo emisije
štetnih gasova Vašeg vozila više nije u
skladu sa standardom Euro 6, što znači
da je vaše vozilo ozbiljan zagađivač.
U slučaju da je izvesno došlo do
kvara na sistemu SCR, treba što
pre da posetite servisnu mrežu
CITROËN ili stručni servis
: nakon
pređenih
1100 km, automatski će doći
do aktiviranja sistema koji će sprečiti
paljenje motora.
AdBlue
® aditiv se stavlja u poseban rezervoar
koji se ispod prtljažnika, dakle na zadnjem delu
vozila. Njegova zapremina od 17 litara pruža
autonomiju za prelaženje približno 20000 km
pre nego što se oglasi sistem upozorenja čim
preostala količina u rezervoaru dostigne nivo
kojim još može da se pređe 2400 km.
Prilikom svake posete radi redovnog
održavanja vozila u servisnoj mreži CITROËN
ili stručnom servisu, do kraja će se izvršiti
dopuna rezervoara aditivom AdBlue
® da bi se
omogućio pravilan rad sistema SCR.
Ako je procenjena kilometraža između dva
servisa prešla prag od 20000 km, predlažemo
vam da se vratite u servisnu mrežu CITROËN
ili kod servisera stručni servis da bi se izvršila
neophodna dopuna.
Praktične informacije

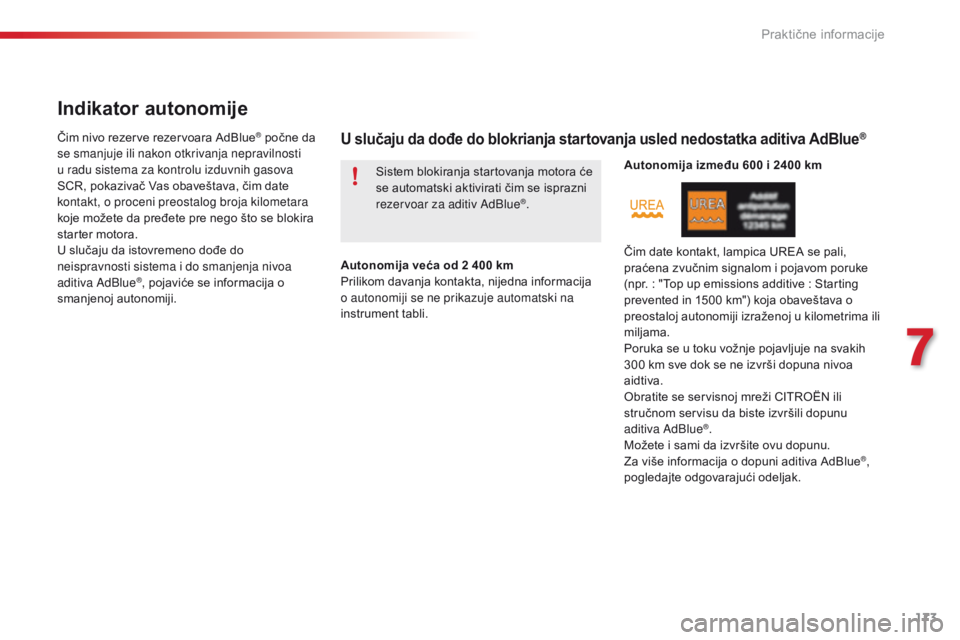

173
C4-cactus_sr_Chap07_info-pratiques_ed01-2015
Indikator autonomije
Čim nivo rezerve rezervoara AdBlue® počne da
se smanjuje ili nakon otkrivanja nepravilnosti
u radu sistema za kontrolu izduvnih gasova
SCR, pokazivač Vas obaveštava, čim date
kontakt, o proceni preostalog broja kilometara
koje možete da pređete pre nego što se blokira
starter motora.
U slučaju da istovremeno dođe do
neispravnosti sistema i do smanjenja nivoa
aditiva AdBlue
®, pojaviće se informacija o
smanjenoj autonomiji. Autonomija veća od 2 400 km
Prilikom davanja kontakta, nijedna informacija
o autonomiji se ne prikazuje automatski na
instrument tabli.Sistem blokiranja startovanja motora će
se automatski aktivirati čim se isprazni
rezervoar za aditiv AdBlue
®.
U slučaju da dođe do blokrianja startovanja usled nedostatka aditiva AdBlue®
Autonomija između 600 i 2400 km
Čim date kontakt, lampica UREA se pali,
praćena zvučnim signalom i pojavom poruke
(npr.
: "Top up emissions additive : Starting
prevented in 1500 km") koja obaveštava o
preostaloj autonomiji izraženoj u kilometrima ili
miljama.
Poruka se u toku vožnje pojavljuje na svakih
300 km sve dok se ne izvrši dopuna nivoa
aidtiva.
Obratite se servisnoj mreži CITROËN ili
stručnom servisu da biste izvršili dopunu
aditiva AdBlue
®.
Možete i sami da izvršite ovu dopunu.
Za više informacija o dopuni aditiva AdBlue
®,
pogledajte odgovarajući odeljak.
7
Praktične informacije

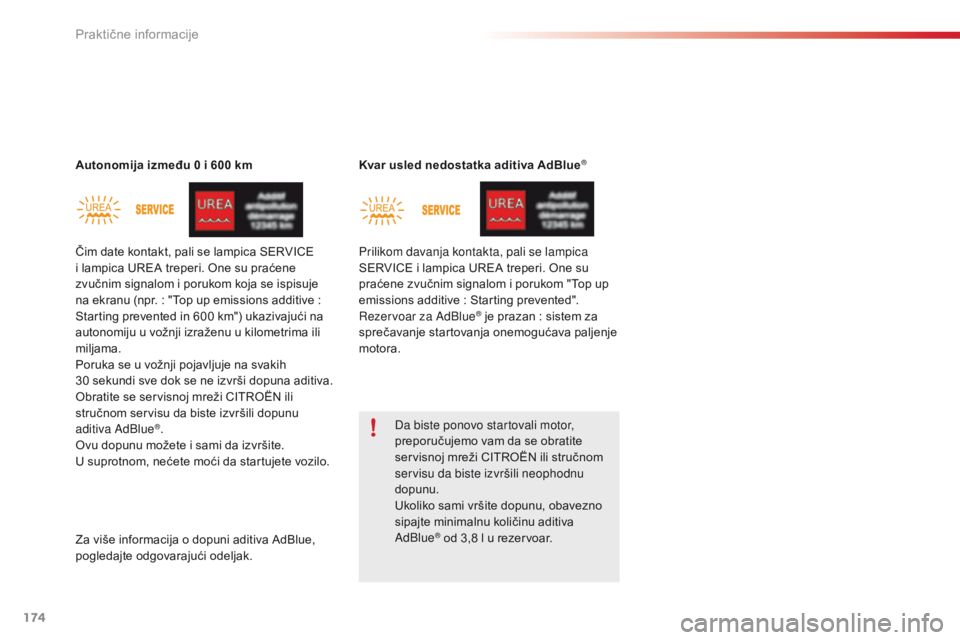

174
C4-cactus_sr_Chap07_info-pratiques_ed01-2015
Autonomija između 0 i 600 kmKvar usled nedostatka aditiva AdBlue®
Da biste ponovo startovali motor,
preporučujemo vam da se obratite
servisnoj mreži CITROËN ili stručnom
servisu da biste izvršili neophodnu
dopunu.
Ukoliko sami vršite dopunu, obavezno
sipajte minimalnu količinu aditiva
AdBlue
® od 3,8 l u rezervoar.
Čim date kontakt, pali se lampica SERVICE
i lampica UREA treperi. One su praćene
zvučnim signalom i porukom koja se ispisuje
na ekranu (npr.

: "Top up emissions additive

:
Starting prevented in 600 km") ukazivajući na
autonomiju u vožnji izraženu u kilometrima ili
miljama.
Poruka se u vožnji pojavljuje na svakih
30

sekundi sve dok se ne izvrši dopuna aditiva.
Obratite se servisnoj mreži CITROËN ili
stručnom servisu da biste izvršili dopunu
aditiva AdBlue
®.
Ovu dopunu možete i sami da izvršite.
U suprotnom, nećete moći da startujete vozilo. Prilikom davanja kontakta, pali se lampica
SERVICE i lampica UREA treperi. One su
praćene zvučnim signalom i porukom "Top up
emissions additive
: Starting prevented".
Rezervoar za AdBlue
® je prazan : sistem za
s
prečavanje startovanja onemogućava paljenje
motora.
Za više informacija o dopuni aditiva AdBlue,
pogledajte odgovarajući odeljak.
Praktične informacije

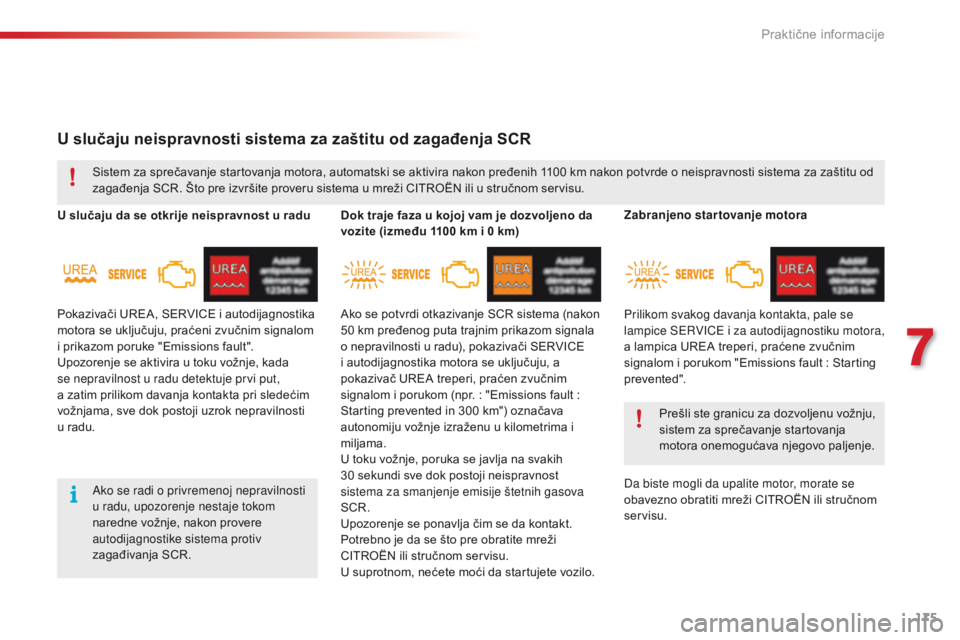

175
C4-cactus_sr_Chap07_info-pratiques_ed01-2015
U slučaju neispravnosti sistema za zaštitu od zagađenja SCR
U slučaju da se otkrije neispravnost u radu Dok traje faza u kojoj vam je dozvoljeno da vozite (između 1100 km i 0 km)
Sistem za sprečavanje startovanja motora, automatski se aktivira nakon pređenih 1100 km nakon potvrde o neispravnosti sistema za zaštitu od
zagađenja SCR. Što pre izvršite proveru sistema u mreži CITROËN ili u stručnom servisu.
Ako se radi o privremenoj nepravilnosti
u radu, upozorenje nestaje tokom
naredne vožnje, nakon provere
autodijagnostike sistema protiv
zagađivanja SCR.
Pokazivači UREA, SERVICE i autodijagnostika
motora se uključuju, praćeni zvučnim signalom
i prikazom poruke "Emissions fault".
Upozorenje se aktivira u toku vožnje, kada
se nepravilnost u radu detektuje prvi put,
a
zatim prilikom davanja kontakta pri sledećim
vožnjama, sve dok postoji uzrok nepravilnosti
u radu. Ako se potvrdi otkazivanje SCR sistema (nakon
50 km pređenog puta trajnim prikazom signala
o nepravilnosti u radu), pokazivači SERVICE
i autodijagnostika motora se uključuju, a
pokazivač UREA treperi, praćen zvučnim
signalom i porukom (npr.
: "Emissions fault :
Starting prevented in 300 km") označava
autonomiju vožnje izraženu u kilometrima i
miljama.
U toku vožnje, poruka se javlja na svakih
30
sekundi sve dok postoji neispravnost
sistema za smanjenje emisije štetnih gasova
SCR.
Upozorenje se ponavlja čim se da kontakt.
Potrebno je da se što pre obratite mreži
CITROËN ili stručnom servisu.
U suprotnom, nećete moći da startujete vozilo. Zabranjeno startovanje motora
Da biste mogli da upalite motor, morate se
obavezno obratiti mreži CITROËN ili stručnom
servisu.
Prešli ste granicu za dozvoljenu vožnju,
sistem za sprečavanje startovanja
motora onemogućava njegovo paljenje.
Prilikom svakog davanja kontakta, pale se
lampice SERVICE i za autodijagnostiku motora,
a lampica UREA treperi, praćene zvučnim
signalom i porukom "Emissions fault
: Starting
prevented".
7
Praktične informacije

176
C4-cactus_sr_Chap07_info-pratiques_ed01-2015

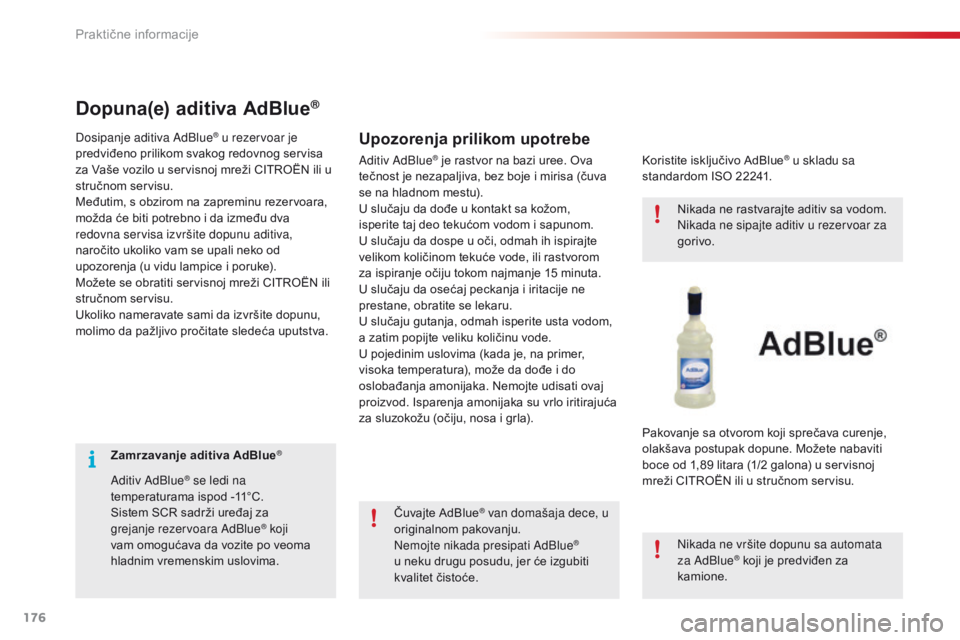

Zamrzavanje aditiva AdBlue®
Aditiv AdBlue® se ledi na
temperaturama ispod -11°C.
Sistem SCR sadrži uređaj za
grejanje rezervoara AdBlue
® koji
vam omogućava da vozite po veoma
hladnim vremenskim uslovima.
Dopuna(e) aditiva AdBlue®
Upozorenja prilikom upotrebeDosipanje aditiva AdBlue® u rezervoar je
predviđeno prilikom svakog redovnog servisa
za Vaše vozilo u servisnoj mreži CITROËN ili u
stručnom servisu.
Međutim, s obzirom na zapreminu rezervoara,
možda će biti potrebno i da između dva
redovna servisa izvršite dopunu aditiva,
naročito ukoliko vam se upali neko od
upozorenja (u vidu lampice i poruke).
Možete se obratiti servisnoj mreži CITROËN ili
stručnom servisu.
Ukoliko nameravate sami da izvršite dopunu,
molimo da pažljivo pročitate sledeća uputstva.
Čuvajte AdBlue
® van domašaja dece, u
originalnom pakovanju.
Nemojte nikada presipati AdBlue
®
u neku drugu posudu, jer će izgubiti
kvalitet čistoće. Nikada ne rastvarajte aditiv sa vodom.
Nikada ne sipajte aditiv u rezervoar za
gorivo.
Nikada ne vršite dopunu sa automata
za AdBlue® koji je predviđen za
kamione.
Koristite isključivo AdBlue
® u skladu sa
standardom ISO 22241.
Pakovanje sa otvorom koji sprečava curenje,
olakšava postupak dopune. Možete nabaviti
boce od 1,89 litara (1/2 galona) u servisnoj
mreži CITROËN ili u stručnom servisu.
Aditiv AdBlue® je rastvor na bazi uree. Ova
tečnost je nezapaljiva, bez boje i mirisa (čuva
se na hladnom mestu).
U slučaju da dođe u kontakt sa kožom,
isperite taj deo tekućom vodom i sapunom.
U slučaju da dospe u oči, odmah ih ispirajte
velikom količinom tekuće vode, ili rastvorom
za ispiranje očiju tokom najmanje 15 minuta.
U slučaju da osećaj peckanja i iritacije ne
prestane, obratite se lekaru.
U slučaju gutanja, odmah isperite usta vodom,
a zatim popijte veliku količinu vode.
U pojedinim uslovima (kada je, na primer,
visoka temperatura), može da dođe i do
oslobađanja amonijaka. Nemojte udisati ovaj
proizvod. Isparenja amonijaka su vrlo iritirajuća
za sluzokožu (očiju, nosa i grla).
Praktične informacije

177
C4-cactus_sr_Chap07_info-pratiques_ed01-2015

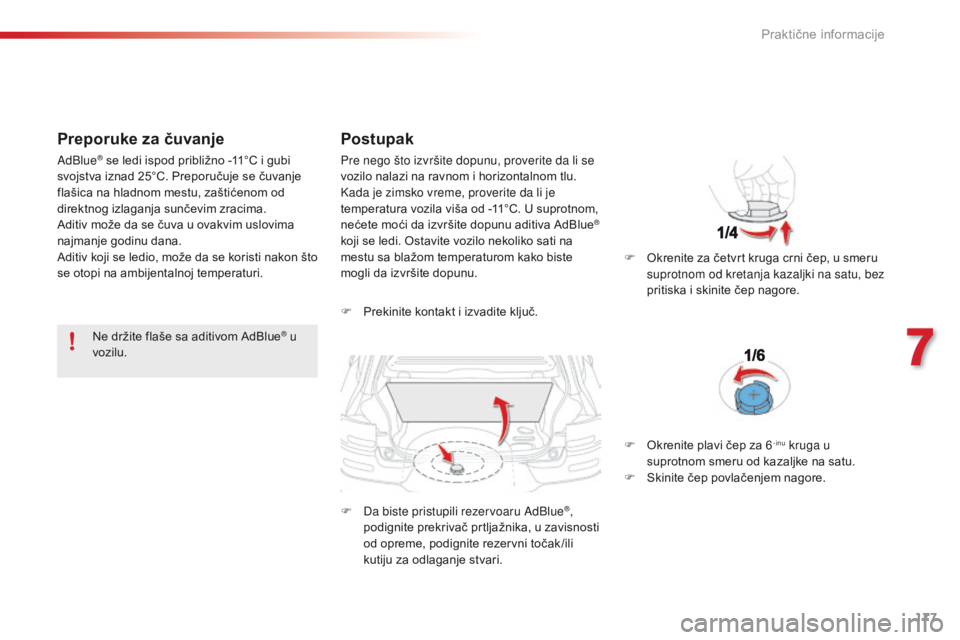

Preporuke za čuvanje
Ne držite flaše sa aditivom AdBlue® u
vozilu.
Postupak
F Prekinite kontakt i izvadite ključ.
F

D
a biste pristupili rezervoaru AdBlue
®,
podignite prekrivač prtljažnika, u zavisnosti
od opreme, podignite rezervni točak /ili
kutiju za odlaganje stvari. F

O
krenite za četvrt kruga crni čep, u smeru
suprotnom od kretanja kazaljki na satu, bez
pritiska i skinite čep nagore.
AdBlue
® se ledi ispod približno -11°C i gubi
svojstva iznad 25°C. Preporučuje se čuvanje
flašica na hladnom mestu, zaštićenom od
direktnog izlaganja sunčevim zracima.
Aditiv može da se čuva u ovakvim uslovima
najmanje godinu dana.
Aditiv koji se ledio, može da se koristi nakon što
se otopi na ambijentalnoj temperaturi. Pre nego što izvršite dopunu, proverite da li se
vozilo nalazi na ravnom i horizontalnom tlu.
Kada je zimsko vreme, proverite da li je
temperatura vozila viša od -11°C. U suprotnom,
nećete moći da izvršite dopunu aditiva AdBlue
®
koji se ledi. Ostavite vozilo nekoliko sati na
mestu sa blažom temperaturom kako biste
mogli da izvršite dopunu.
F

O
krenite plavi čep za 6
-inu kruga u
suprotnom smeru od kazaljke na satu.
F

S

kinite čep povlačenjem nagore.
7
Praktične informacije

178
C4-cactus_sr_Chap07_info-pratiques_ed01-2015

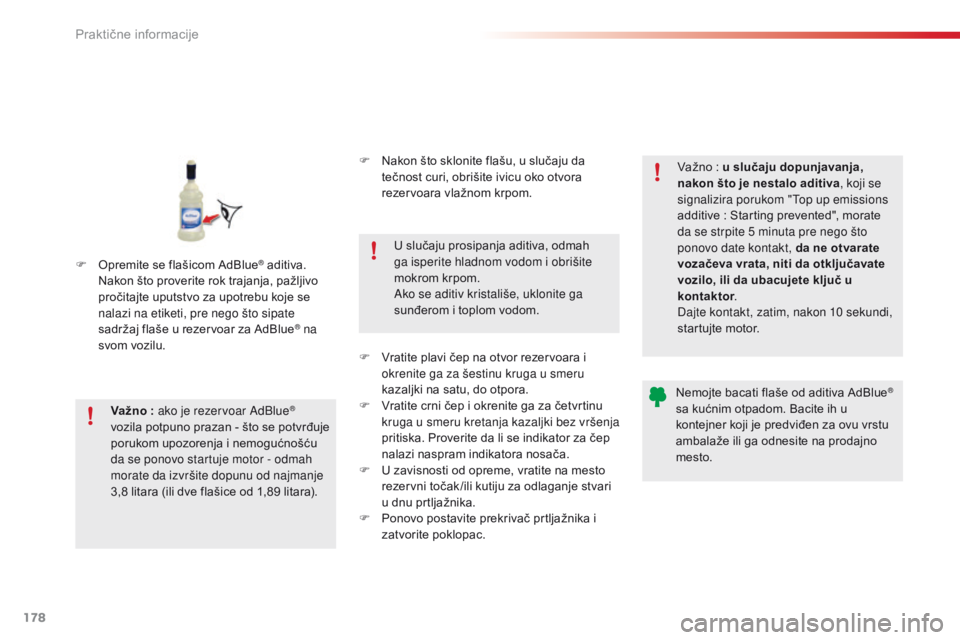

F Opremite se flašicom AdBlue® aditiva.
Nakon što proverite rok trajanja, pažljivo
pročitajte uputstvo za upotrebu koje se
nalazi na etiketi, pre nego što sipate
sadržaj flaše u rezervoar za AdBlue
® na
svom vozilu.
Važno

: ako je rezervoar AdBlue
®
vozila potpuno prazan - što se potvrđuje
porukom upozorenja i nemogućnošću
da se ponovo startuje motor - odmah
morate da izvršite dopunu od najmanje
3,8 litara (ili dve flašice od 1,89 litara). U slučaju prosipanja aditiva, odmah
ga isperite hladnom vodom i obrišite
mokrom krpom.
Ako se aditiv kristališe, uklonite ga
sunđerom i toplom vodom.
Važno : u slučaju dopunjavanja,
nakon što je nestalo aditiva , koji se
signalizira porukom "Top up emissions
additive : Starting prevented", morate
da se strpite 5 minuta pre nego što
ponovo date kontakt, da ne otvarate
vozačeva vrata, niti da otključavate
vozilo, ili da ubacujete ključ u
kontaktor .
Dajte kontakt, zatim, nakon 10 sekundi,
startujte motor.
Nemojte bacati flaše od aditiva AdBlue
®
sa kućnim otpadom. Bacite ih u
kontejner koji je predviđen za ovu vrstu
ambalaže ili ga odnesite na prodajno
mesto.
F

N

akon što sklonite flašu, u slučaju da
tečnost curi, obrišite ivicu oko otvora
rezervoara vlažnom krpom.
F

V

ratite plavi čep na otvor rezervoara i
okrenite ga za šestinu kruga u smeru
kazaljki na satu, do otpora.
F
V
ratite crni čep i okrenite ga za četvrtinu
kruga u smeru kretanja kazaljki bez vršenja
pritiska. Proverite da li se indikator za čep
nalazi naspram indikatora nosača.
F

U z

avisnosti od opreme, vratite na mesto
rezervni točak /ili kutiju za odlaganje stvari
u dnu prtljažnika.
F

P

onovo postavite prekrivač prtljažnika i
zatvorite poklopac.
Praktične informacije
