1. Poziciona svetla (W5W).
2. Stop svetla (P21W).
3.
M

igavci (PY21W).
4.
S

vetlo za maglu ili zadnje svetlo (P21W).

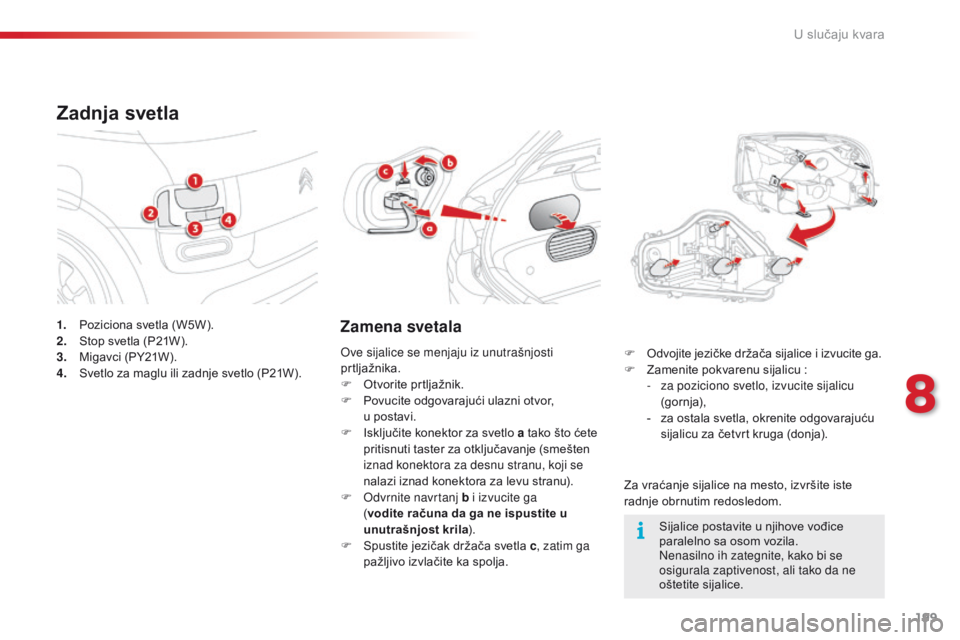

Zadnja svetla
Zamena svetala
Za vraćanje sijalice na mesto, izvršite iste
radnje obrnutim redosledom. F
O
dvojite jezičke držača sijalice i izvucite ga.
F
Z
amenite pokvarenu sijalicu :
-
z
a poziciono svetlo, izvucite sijalicu
(gornja),
-
z
a ostala svetla, okrenite odgovarajuću
sijalicu za četvrt kruga (donja).
Ove sijalice se menjaju iz unutrašnjosti
prtljažnika.
F

O

tvorite prtljažnik.
F

P

ovucite odgovarajući ulazni otvor,
u

postavi.
F

I

sključite konektor za svetlo a tako što ćete
pritisnuti taster za otključavanje (smešten
iznad konektora za desnu stranu, koji se
nalazi iznad konektora za levu stranu).
F
O
dvrnite navrtanj b i izvucite ga
( vodite računa da ga ne ispustite u
unutrašnjost krila ).
F

S

pustite jezičak držača svetla c, zatim ga
pažljivo izvlačite ka spolja. Sijalice postavite u njihove vođice
paralelno sa osom vozila.
Nenasilno ih zategnite, kako bi se
osigurala zaptivenost, ali tako da ne
oštetite sijalice.
8
U slučaju kvara

200
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015
Treće stop svetlo (LED)Svetla registarske tablice
(W5W)
Da biste ga ponovo namestili, pritisnite providni
deo da ga zakačite. F
U
bacite tanak odvijač u jedan od ureza sa
spoljašnje strane providnog dela.
F
P
ovucite ga ka spolja da biste ga otkačili.
F
S
kinite providni deo.
F
Z
amenite neispravnu sijalicu.
Da biste zamenili elektroluminescentne
diode (LED), obratite se ovlašćenom servisu
CITROËN ili serviseru stručni servis.
U slučaju kvara

201
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015
F Pomoću odvijača sa ravnim krajem, otkačite sklop konzole tako što ćete
okrenuti plafonsko svetlo.
F

I
zvucite neispravnu sijalicu i zamenite je.
F

V
ratite na mesto konzolu oko plafonskog
svetla i pravilno je zakačite.
Plafonsko svetlo
sa sijalicama (W5W)
Plafonsko svetlo
sa LED diodama
Da biste zamenili elektroluminescentne
diode (LED), obratite se ovlašćenom servisu
CITROËN ili serviseru stručni servis.
Prtljažnik (W5W)
F Otkačite kućište tako što ćete gurnuti podupirač unazad.
F

I
zvucite sijalicu i zamenite je.
F

V
ratite kućište na mesto.

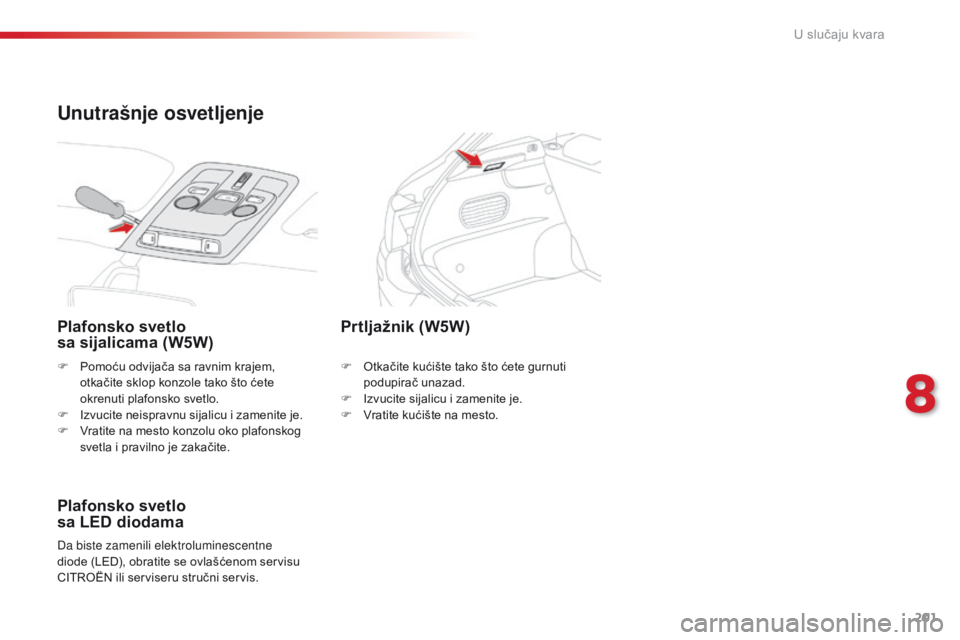

Unutrašnje osvetljenje
8
U slučaju kvara

202
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015
Pre nego što zamenite osigurač, potrebno je :
F d a znate uzrok kvara i da ga popravite,
F

d
a ugasite sve potrošače struje,
F

d
a zaustavite, obezbedite vozilo i da
prekinete kontakt,
F

d
a pronađete pokvareni osigurač pomoću
tabela i šema predstavljenih na sledećim
stranama.
Zamena osigurača
Ispravan Neispravan
Zamena osigurača koja nije spomenuta
u donjim tabelama može da dovede do
teškog kvara na vašem vozilu. Obratite
se mreži CITROËN ili stručnom servisu. Klešta
Zamena osigurača
Hvataljka za izvlačenje je pričvršćena na
poleđini poklopca kutija sa osiguračima na
instrument tabli.
Pristup alatu
Za intervenciju na osiguraču, obavezno je :
F d a koristite specijalna klešta za vađenje
osigurača iz ležišta i da proverite stanje
njegovog električnog voda,
F

d
a uvek zamenite pokvareni osigurač
osiguračem iste jačine (iste boje)
; različita
jačina može da dovede do neispravnosti
(rizik od požara).
Ako se kvar javi ponovo nakon zamene
osigurača, proverite svoju električnu opremu u
mreži CITROËN ili stručnom servisu.
F

O

tvorite poklopac povlačenjem gornje leve,
a zatim desne strane.
F

P

otpuno oslobodite poklopac i okrenite ga.
F

P

ovucite hvataljku na poleđini poklopca.
U slučaju kvara

203
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015
CITROËN odbija svaku odgovornost
za troškove nastale usled popravke
vašeg vozila ili za kvar koji je nastao
ugrađivanjem dodatne opreme
koju CITROËN nije ni isporučio ni
preporučio, a koja nije instalirana
prema propisima, a posebno kada
potrošnja ugrađene opreme prelazi
10
mil
iampera.
Instalacija dodatnih
električnih uređaja
Električno kolo vašeg vozila odgovara
serijskoj i dodatnoj opremi vašeg vozila.
Pre instaliranja druge opreme ili
dodatnih električnih uređaja na vozilu,
obratite se mreži CITROËN ili stručnom
servisu.
8
U slučaju kvara

204
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015
Osigurači na komandnoj tabli vozila
2 kutije sa osiguračima su smeštene u donjem
delu instrument table, ispod volana.Osigurač
B r. Jačina
(A) Funkcije
F01 10Papučica kočnice (kontaktor 2), Stop & Start.
F02 5Podešavanje visine farova, dodatnog grejanja (Dizel), parking
senzora, priključka za dijagnostiku, spoljašnjih retrovizora
(električno podešavanje).
F03 10Pumpa za aditiv kod Dizel modela, električni servo upravljač,
papučica kvačila (kontaktor).
F04 5Senzor za kišu i svetlo.
F06 10Papučica kočnice (kontaktor 1), priključak za dijagnostiku.
F08 5Vrh držača sa komandama na volanu.
F10 10Hitni poziv / Poziv za asistenciju.
F12 5Stop & Start, ABS, ESC.
F13 5Parking senzor, kamera za vožnju u nazad.
F14 15Pilotirani menjač, ručica sa komandama (ispod Talet ekrana
osetljivog na dodir), klima uređaj, tablet osetljiv na dodir.
F16 15Utičnica 12 Volti.
F18 20Radio.
Pristup osiguračima
F Otvorite oklopac, vukući ga za gornju levu
stranu, zatim za desnu.
Leva kutija sa osiguračima
U slučaju kvara

205
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

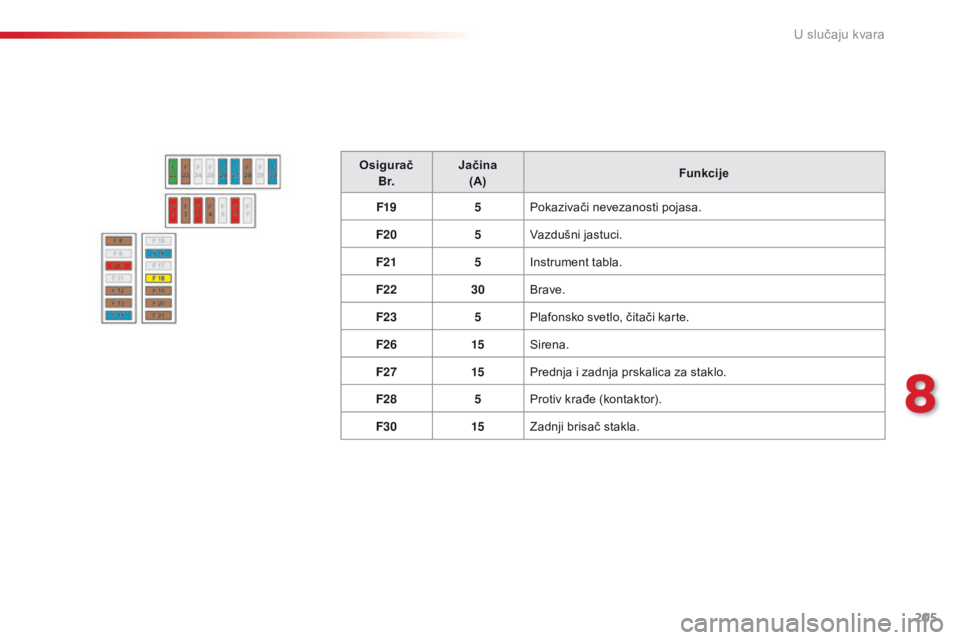

OsiguračB r. Jačina
(A) Funkcije
F19 5Pokazivači nevezanosti pojasa.
F20 5Vazdušni jastuci.
F21 5Instrument tabla.
F22 30Brave.
F23 5Plafonsko svetlo, čitači karte.
F26 15Sirena.
F27 15Prednja i zadnja prskalica za staklo.
F28 5Protiv krađe (kontaktor).
F30 15Zadnji brisač stakla.
8
U slučaju kvara

206
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015
Desna kutija sa osiguračima
OsiguračB r. Jačina
(A) Funkcije
F30 10Retrovizori koji se odmrzavaju.
F31 25Zadnje staklo koje se odmrzava.
F34 30Prednji električni podizači stakala.
F36 30Grejači prednjeg sedišta.
F38 20Kućište za vuču prikolice.
F40 25Kućište za vuču prikolice.
U slučaju kvara

207
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015
Osigurači u odeljku motora
Pristup osiguračima
F Skinite poklopac.
F Z amenite osigurač (videti odgovarajuće
p o g l av l j e).
F

P
osle intervencije, veoma pažljivo vratite
poklopac da biste obezbedili zaptivenost
kutije sa osiguračima. Osigurač

Br . Jačina

(A) Funkcije
F1 40Klima uređaj.
F2 30 / 40Stop & Start.
F3 30Kutija sa osiguračima u kabini.
F4 70Kutija sa osiguračima u kabini.
F5 70Ugrađeni inter fejs sistemi (BSI).
F6 60Grupa moto-ventilatora.
F7 80Ugrađeni inter fejs sistemi (BSI).
F8 15Kontrola motora, pumpa za benzin.
F9 15Kontrola motora.
F10 15Kontrola motora.
F11 20Kontrola motora.
F12 5Grupa moto-ventilatora.
F13 5Ugrađeni inter fejs sistemi (BSI).
F14 5Kućište za punjenje akumulatora (motor nema Stop & Start).
F15 5Stop & Start.
F17 5Ugrađeni inter fejs sistemi (BSI).
F18 10Dugo svetlo, desno.
Kutija sa osiguračima nalazi se blizu
akumulatora.
8
U slučaju kvara

208
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015
Osigurač
Br . Jačina

(A) Funkcije
F19 10Dugo svetlo, levo.
F20 30Kontrola motora.
F21 30Pokretač.
F22 40Pilotirani menjač.
F23 40ABS, ESC.
F24 20ABS, ESC.
F25 30Kutija sa osiguračima u kabini.
F26 15Pilotirani menjač.
F27 25Ugrađeni inter fejs sistemi (BSI).
F28 30Sistem za kontrolu zagađenja kod Dizel vozila (AdBlue
®).
F29 40Prednji brisač stakla.
F30 80Kućište za predgrevanje svećica.
F31 100Dodatno grejanje (Dizel).
F32 80Električni servo - upravljač.
