CITROEN C4 CACTUS 2016 Priručnik (in Serbian)

189
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

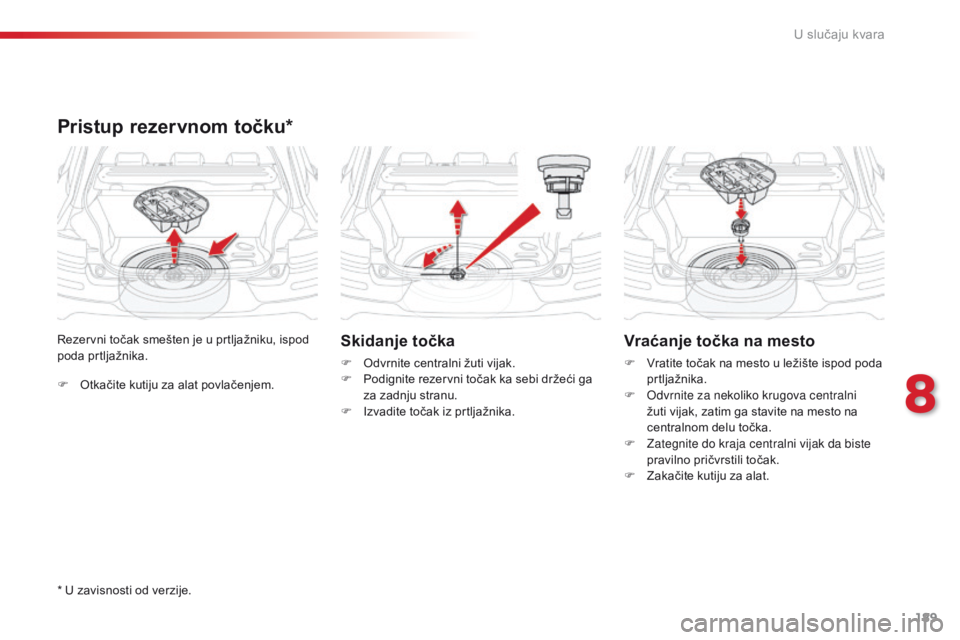

F Otkačite kutiju za alat povlačenjem. Rezervni točak smešten je u prtljažniku, ispod
poda prtljažnika.
Pristup rezervnom točku*
Skidanje točka
F Odvrnite centralni žuti vijak.
F P odignite rezervni točak ka sebi držeći ga
za zadnju stranu.
F

I
zvadite točak iz prtljažnika.
Vraćanje točka na mesto
F Vratite točak na mesto u ležište ispod poda prtljažnika.
F

O
dvrnite za nekoliko krugova centralni
žuti vijak, zatim ga stavite na mesto na
centralnom delu točka.
F

Z
ategnite do kraja centralni vijak da biste
pravilno pričvrstili točak.
F

Z
akačite kutiju za alat.
*

U zavisnosti od verzije.
8
U slučaju kvara

190
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

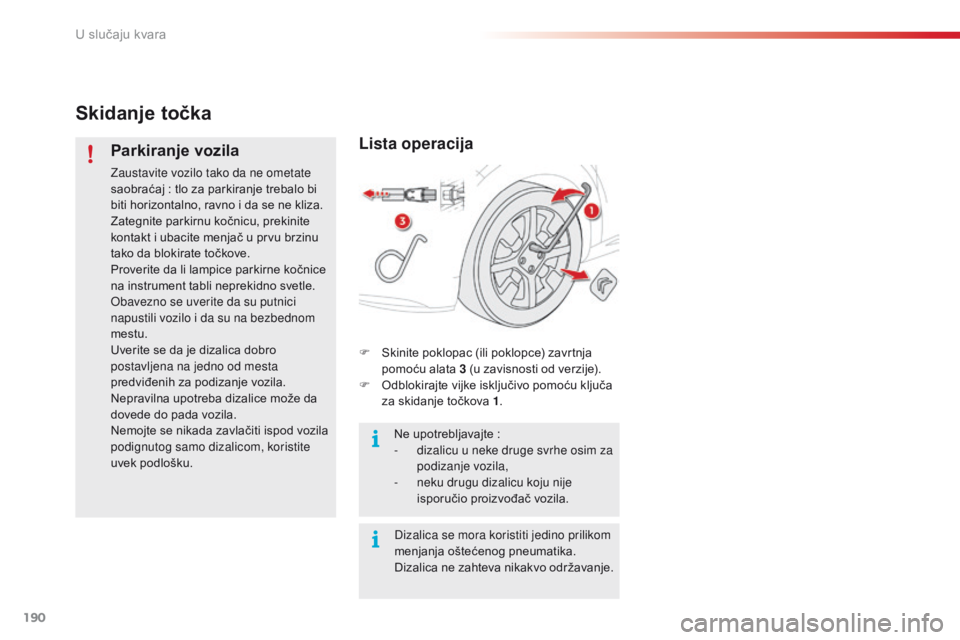

Skidanje točka
Parkiranje vozila
Zaustavite vozilo tako da ne ometate
saobraćaj : tlo za parkiranje trebalo bi
biti horizontalno, ravno i da se ne kliza.
Zategnite parkirnu kočnicu, prekinite
kontakt i ubacite menjač u prvu brzinu
tako da blokirate točkove.
Proverite da li lampice parkirne kočnice
na instrument tabli neprekidno svetle.
Obavezno se uverite da su putnici
napustili vozilo i da su na bezbednom
mestu.
Uverite se da je dizalica dobro
postavljena na jedno od mesta
predviđenih za podizanje vozila.
Nepravilna upotreba dizalice može da
dovede do pada vozila.
Nemojte se nikada zavlačiti ispod vozila
podignutog samo dizalicom, koristite
uvek podlošku.
Lista operacija
F Skinite poklopac (ili poklopce) zavrtnja pomoću alata 3 (u zavisnosti od verzije).
F

O
dblokirajte vijke isključivo pomoću ključa
za skidanje točkova 1 .
Ne upotrebljavajte
:
-

d
izalicu u neke druge svrhe osim za
podizanje vozila,
-

n
eku drugu dizalicu koju nije
isporučio proizvođač vozila.
Dizalica se mora koristiti jedino prilikom
menjanja oštećenog pneumatika.
Dizalica ne zahteva nikakvo održavanje.
U slučaju kvara

191
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

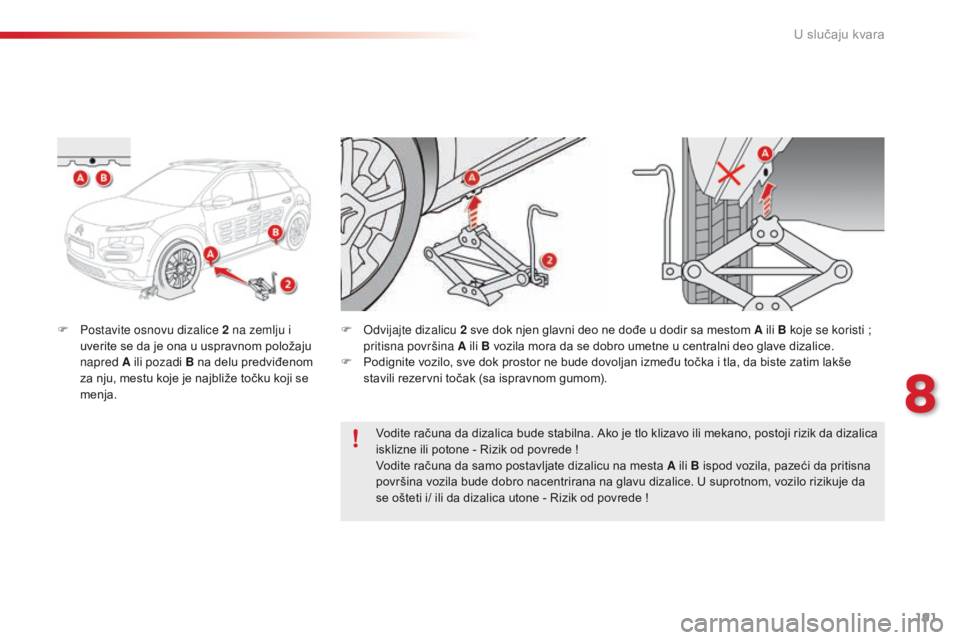

F Postavite osnovu dizalice 2 na zemlju i uverite se da je ona u uspravnom položaju
napred A ili pozadi B na delu predviđenom
za nju, mestu koje je najbliže točku koji se
menja. F
O dvijajte dizalicu 2 sve dok njen glavni deo ne dođe u dodir sa mestom A ili B koje se koristi ;
pritisna površina A ili B vozila mora da se dobro umetne u centralni deo glave dizalice.
F

P
odignite vozilo, sve dok prostor ne bude dovoljan između točka i tla, da biste zatim lakše
stavili rezervni točak (sa ispravnom gumom).
Vodite računa da dizalica bude stabilna. Ako je tlo klizavo ili mekano, postoji rizik da dizalica
isklizne ili potone - Rizik od povrede
!
Vodite računa da samo postavljate dizalicu na mesta A ili B ispod vozila, pazeći da pritisna
površina vozila bude dobro nacentrirana na glavu dizalice. U suprotnom, vozilo rizikuje da
se ošteti i/ ili da dizalica utone - Rizik od povrede
!
8
U slučaju kvara

192
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

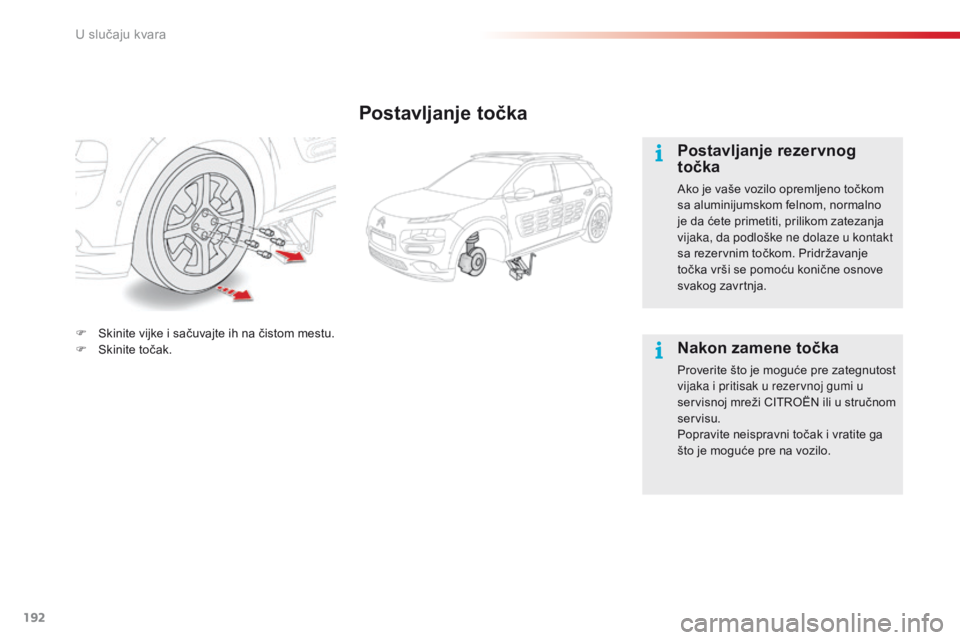

Postavljanje točka
Postavljanje rezervnog
točka
Ako je vaše vozilo opremljeno točkom
sa aluminijumskom felnom, normalno
je da ćete primetiti, prilikom zatezanja
vijaka, da podloške ne dolaze u kontakt
sa rezervnim točkom. Pridržavanje
točka vrši se pomoću konične osnove
svakog zavrtnja.
Nakon zamene točka
Proverite što je moguće pre zategnutost
vijaka i pritisak u rezervnoj gumi u
servisnoj mreži CITROËN ili u stručnom
servisu.
Popravite neispravni točak i vratite ga
što je moguće pre na vozilo.
F

S

kinite vijke i sačuvajte ih na čistom mestu.
F

S

kinite točak.
U slučaju kvara

193
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

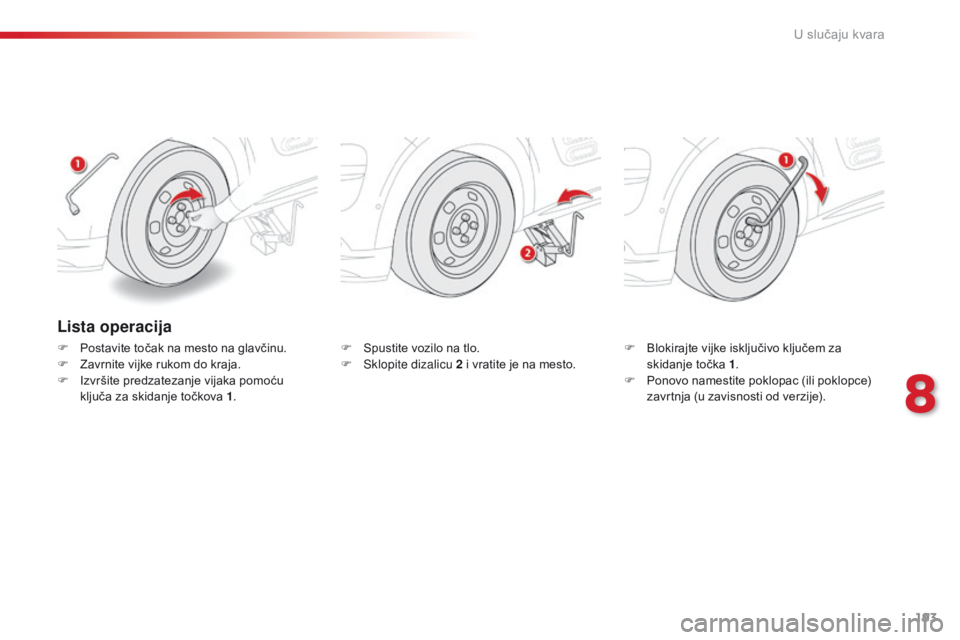

Lista operacija
F Postavite točak na mesto na glavčinu.
F Z avrnite vijke rukom do kraja.
F

I
zvršite predzatezanje vijaka pomoću
ključa za skidanje točkova 1 .F
S pustite vozilo na tlo.
F Sk lopite dizalicu 2 i vratite je na mesto.F
B lokirajte vijke isključivo ključem za
skidanje točka 1 .
F

P
onovo namestite poklopac (ili poklopce)
zavrtnja (u zavisnosti od verzije).
8
U slučaju kvara

194
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

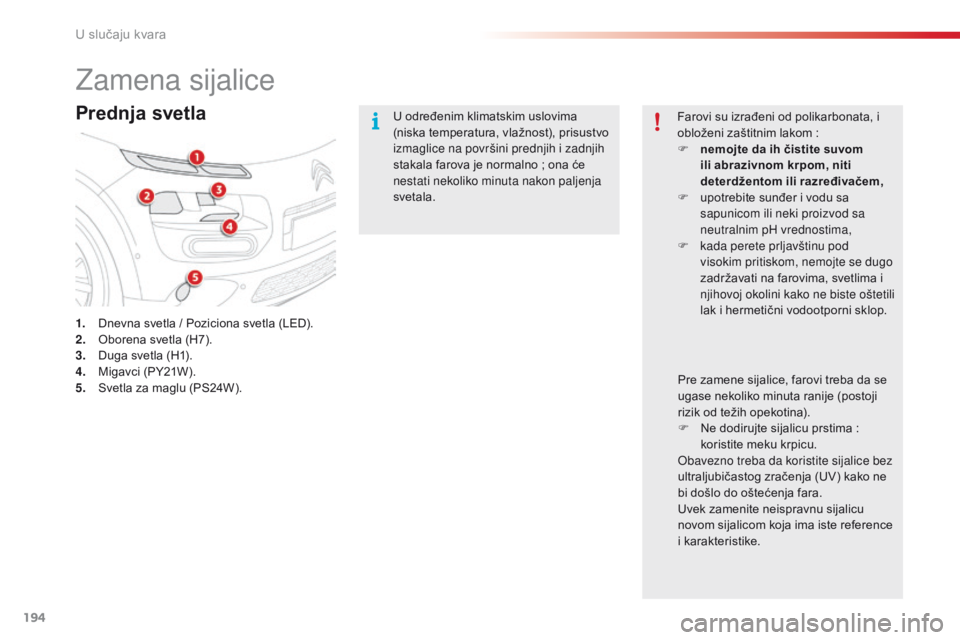

Zamena sijalice
Prednja svetla
1. Dnevna svetla / Poziciona svetla (LED).
2. Oborena svetla (H7).
3.
D

uga svetla (H1).
4.
M

igavci (PY21W).
5.
S

vetla za maglu (PS24W). U određenim klimatskim uslovima
(niska temperatura, vlažnost), prisustvo
izmaglice na površini prednjih i zadnjih
stakala farova je normalno
; ona će
nestati nekoliko minuta nakon paljenja
svetala. Farovi su izrađeni od polikarbonata, i
obloženi zaštitnim lakom :
F
n
emojte da ih čistite suvom
ili abrazivnom krpom, niti
deterdžentom ili razređivačem,
F
u
potrebite sunđer i vodu sa
sapunicom ili neki proizvod sa
neutralnim pH vrednostima,
F
k
ada perete prljavštinu pod
visokim pritiskom, nemojte se dugo
zadržavati na farovima, svetlima i
njihovoj okolini kako ne biste oštetili
lak i hermetični vodootporni sklop.
Pre zamene sijalice, farovi treba da se
ugase nekoliko minuta ranije (postoji
rizik od težih opekotina).
F

N
e dodirujte sijalicu prstima :
koristite meku krpicu.
Obavezno treba da koristite sijalice bez
ultraljubičastog zračenja (UV) kako ne
bi došlo do oštećenja fara.
Uvek zamenite neispravnu sijalicu
novom sijalicom koja ima iste reference
i karakteristike.
U slučaju kvara

195
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

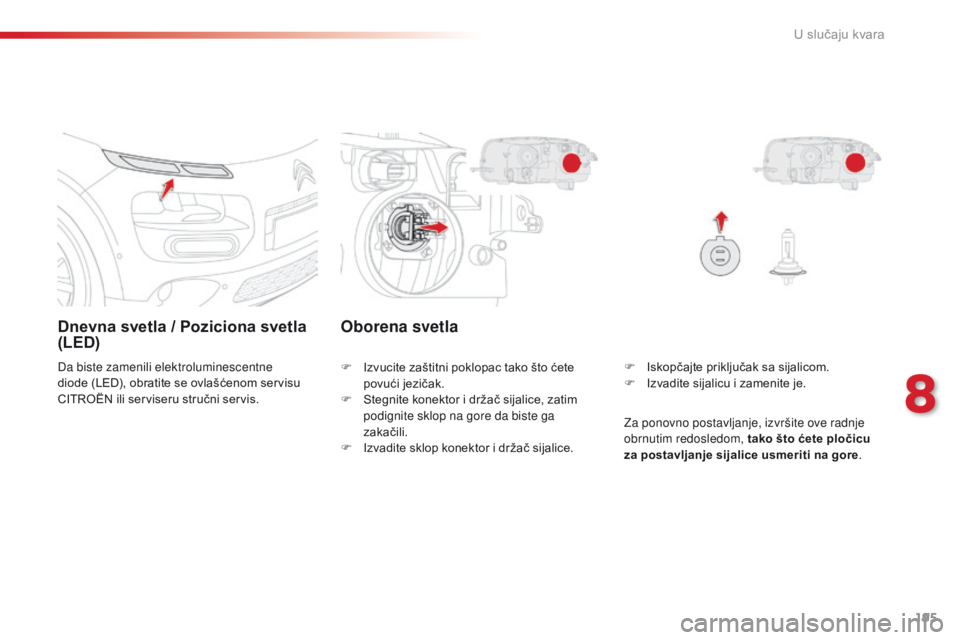

Dnevna svetla / Poziciona svetla
(LED)
Da biste zamenili elektroluminescentne
diode (LED), obratite se ovlašćenom servisu
CITROËN ili serviseru stručni servis.F
I skopčajte priključak sa sijalicom.
F

I
zvadite sijalicu i zamenite je.
Oborena svetla
F Izvucite zaštitni poklopac tako što ćete povući jezičak.
F

S
tegnite konektor i držač sijalice, zatim
podignite sklop na gore da biste ga
zakačili.
F

I
zvadite sklop konektor i držač sijalice. Za ponovno postavljanje, izvršite ove radnje
obrnutim redosledom, tako što ćete pločicu
za postavljanje sijalice usmeriti na gore
.
8
U slučaju kvara

196
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

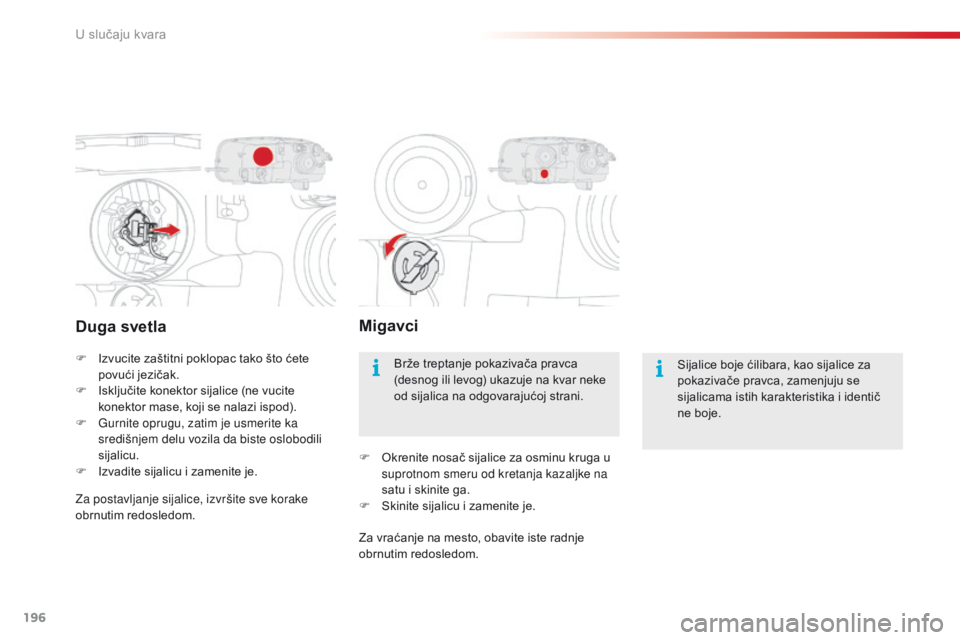

Duga svetla
F Izvucite zaštitni poklopac tako što ćete povući jezičak.
F

I
sključite konektor sijalice (ne vucite
konektor mase, koji se nalazi ispod).
F

G
urnite oprugu, zatim je usmerite ka
središnjem delu vozila da biste oslobodili
sijalicu.
F

I
zvadite sijalicu i zamenite je.
Migavci
Sijalice boje ćilibara, kao sijalice za
pokazivače pravca, zamenjuju se
sijalicama istih karakteristika i identič
ne boje.
Brže treptanje pokazivača pravca
(desnog ili levog) ukazuje na kvar neke
od sijalica na odgovarajućoj strani.
F

O

krenite nosač sijalice za osminu kruga u
suprotnom smeru od kretanja kazaljke na
satu i skinite ga.
F

S

kinite sijalicu i zamenite je.
Za postavljanje sijalice, izvršite sve korake
obrnutim redosledom.
Za vraćanje na mesto, obavite iste radnje
obrnutim redosledom.
U slučaju kvara

197
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

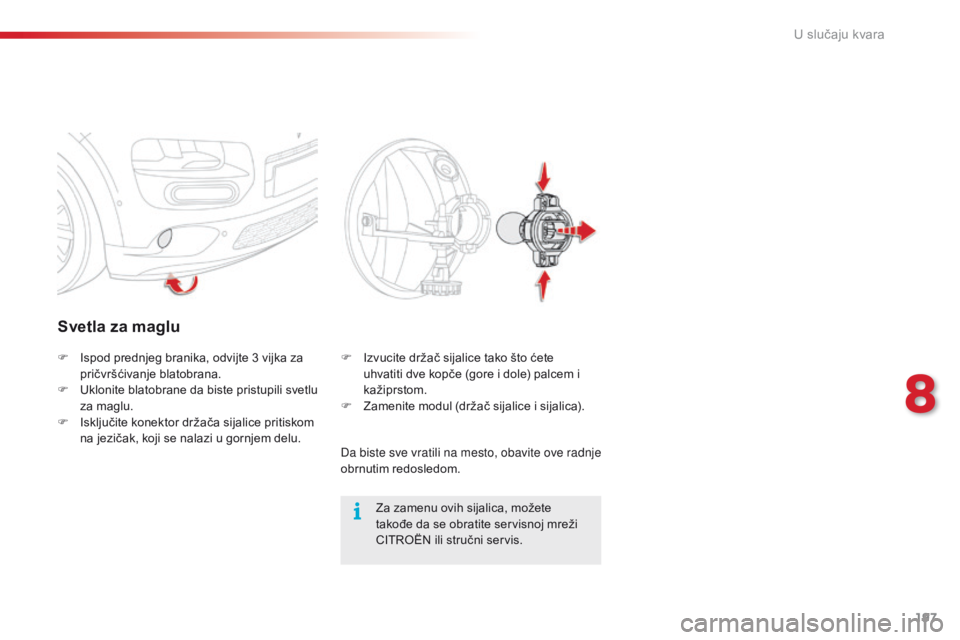

Svetla za maglu
Za zamenu ovih sijalica, možete
takođe da se obratite servisnoj mreži
CITROËN ili stručni servis.
F

I

spod prednjeg branika, odvijte 3 vijka za
pričvršćivanje blatobrana.
F

U

klonite blatobrane da biste pristupili svetlu
za maglu.
F

I

sključite konektor držača sijalice pritiskom
na jezičak, koji se nalazi u gornjem delu. F

I

zvucite držač sijalice tako što ćete
uhvatiti dve kopče (gore i dole) palcem i
kažiprstom.
F

Z

amenite modul (držač sijalice i sijalica).
Da biste sve vratili na mesto, obavite ove radnje
obrnutim redosledom.
8
U slučaju kvara

198
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

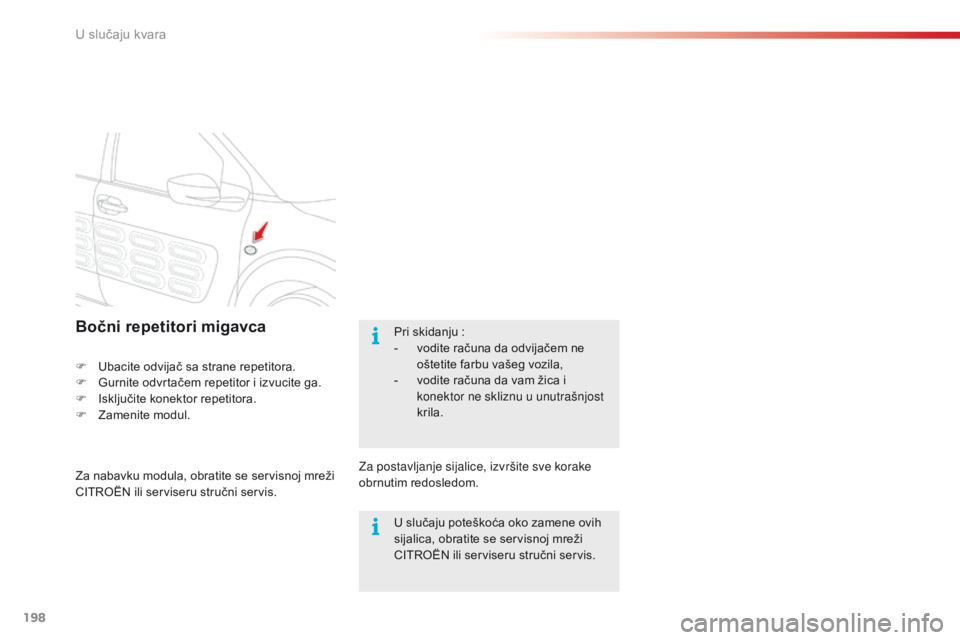

Bočni repetitori migavca
F Ubacite odvijač sa strane repetitora.
F G urnite odvrtačem repetitor i izvucite ga.
F

I
sključite konektor repetitora.
F

Z
amenite modul.
Za nabavku modula, obratite se servisnoj mreži
CITROËN ili serviseru stručni servis. Za postavljanje sijalice, izvršite sve korake
obrnutim redosledom.Pri skidanju
:
-
v
odite računa da odvijačem ne
oštetite farbu vašeg vozila,
- v odite računa da vam žica i
konektor ne skliznu u unutrašnjost
krila.
U slučaju poteškoća oko zamene ovih
sijalica, obratite se servisnoj mreži
CITROËN ili serviseru stručni servis.
