C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2016

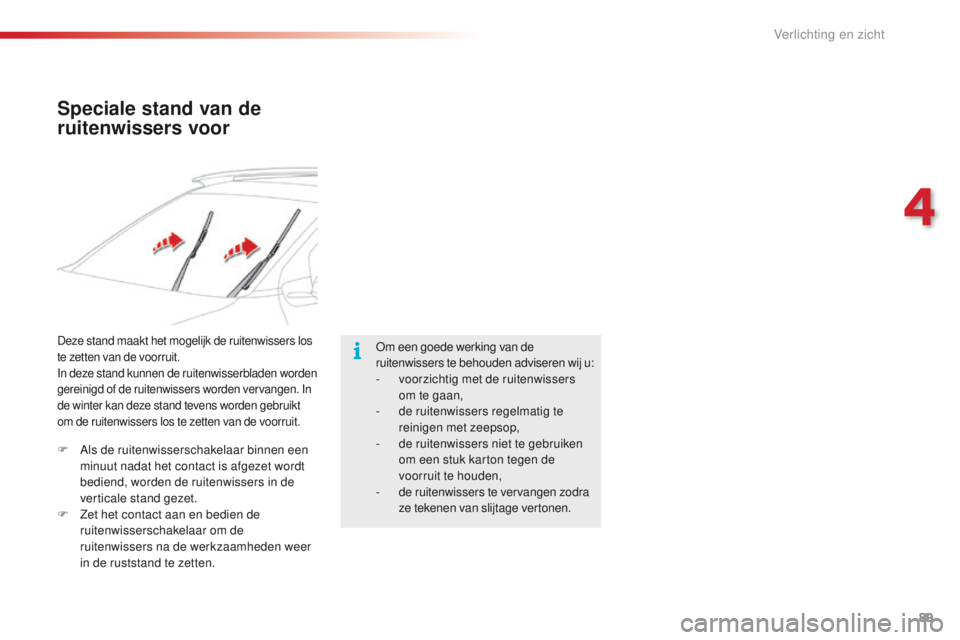

Speciale stand van de
ruitenwissers voor
Om een goede werking van de
ruitenwissers te behouden adviseren wij u:
-
vo
orzichtig met de ruitenwissers
om te gaan,
-
de r

uitenwissers regelmatig te
reinigen met zeepsop,
-
de r

uitenwissers niet te gebruiken
om een stuk karton tegen de
voorruit te houden,
-
de

ruitenwissers te vervangen zodra
ze tekenen van slijtage vertonen.Deze stand maakt het mogelijk de ruitenwissers los
te zetten van de voorruit.
In deze stand kunnen de ruitenwisserbladen worden
gereinigd of de ruitenwissers worden vervangen. In
de winter kan deze stand tevens worden gebruikt
om de ruitenwissers los te zetten van de voorruit.
F Als de ruitenwisserschakelaar binnen een
m inuut nadat het contact is afgezet wordt
bediend, worden de ruitenwissers in de
verticale stand gezet.
F
Ze

t het contact aan en bedien de
ruitenwisserschakelaar om de
ruitenwissers na de werkzaamheden weer
in de ruststand te zetten.
4
Verlichting en zicht

90
C4-cactus_nl_Chap05_securite_ed01-2016

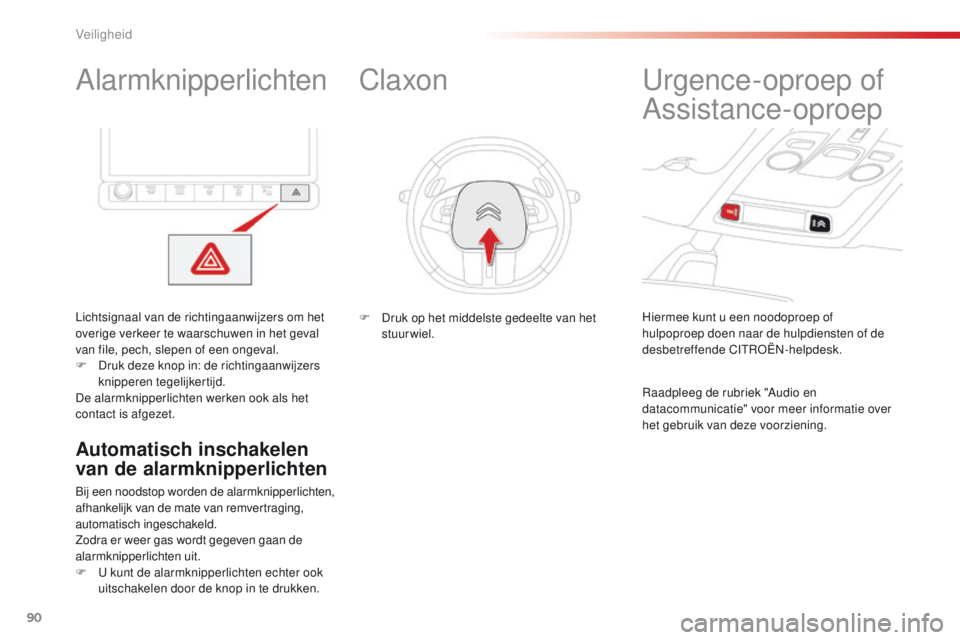

Alarmknipperlichten
Lichtsignaal van de richtingaanwijzers om het
overige verkeer te waarschuwen in het geval
van file, pech, slepen of een ongeval.
F
Dr
uk deze knop in: de richtingaanwijzers
knipperen tegelijkertijd.
De alarmknipperlichten werken ook als het
contact is afgezet.
Automatisch inschakelen
van de alarmknipperlichten
Bij een noodstop worden de alarmknipperlichten,
afhankelijk van de mate van remvertraging,
automatisch ingeschakeld.
Zodra er weer gas wordt gegeven gaan de
alarmknipperlichten uit.
F
U ku

nt de alarmknipperlichten echter ook
uitschakelen door de knop in te drukken. Hiermee kunt u een noodoproep of
hulpoproep doen naar de hulpdiensten of de
desbetreffende CITROËN-helpdesk.
Urgence-oproep of
Assistance-oproep
Raadpleeg de rubriek "Audio en
datacommunicatie" voor meer informatie over
het gebruik van deze voorziening.
Claxon
F Druk op het middelste gedeelte van het
s
tuurwiel.
Veiligheid

91
C4-cactus_nl_Chap05_securite_ed01-2016
Elektronisch stabiliteitsprogramma (ESP:
Electronic Stability Program) dat de volgende
systemen omvat:
-
he
t antiblokkeersysteem (ABS) en de
elektronische remdrukregelaar (REF),
-
de

noodremassistentie (NRA),
-
de

antispinregeling (ASR),
-
de d

ynamische stabiliteitscontrole.
Elektronische stabiliteitscontrole (ESP)
Begrippen
Antiblokkeersysteem (ABS) en
elektronische remdrukregelaar
(REF)
Deze systemen zorgen tijdens het remmen
voor een betere stabiliteit en bestuurbaarheid
van uw auto en dragen bij tot een betere
controle in bochten, vooral op een slecht of
glad wegdek.
Het ABS voorkomt het blokkeren van de wielen
in het geval van een noodstop.
De elektronische remdrukregelaar verdeelt de
remdruk over de wielen.
Noodremassistentie (NRA)
Dit systeem zorgt ervoor dat in noodgevallen
de optimale remdruk sneller wordt bereikt,
zodat de remafstand kleiner wordt.
Het systeem wordt ingeschakeld als het
rempedaal snel wordt ingetrapt en zorgt ervoor
dat de benodigde bedieningskracht wordt
verminderd en de effectiviteit van het remmen
wordt vergroot.
Antispinregeling (ASR)
De ASR past de aandrijfkracht aan om het
doorspinnen van de wielen te beperken via
de remmen van de aangedreven wielen
en de motor. De ASR zorgt ook voor meer
koersstabiliteit bij het accelereren.
Dynamische stabiliteitscontrole
De dynamische stabiliteitscontrole houdt de
vier wielen in de gaten en grijpt, als de koers
van de auto afwijkt van de door de bestuurder
gewenste richting, automatisch in via de
remmen van een of meerdere wielen en het
motorkoppel om de auto voor zover mogelijk
weer in de juiste koers te brengen.
5
Veiligheid

92
C4-cactus_nl_Chap05_securite_ed01-2016

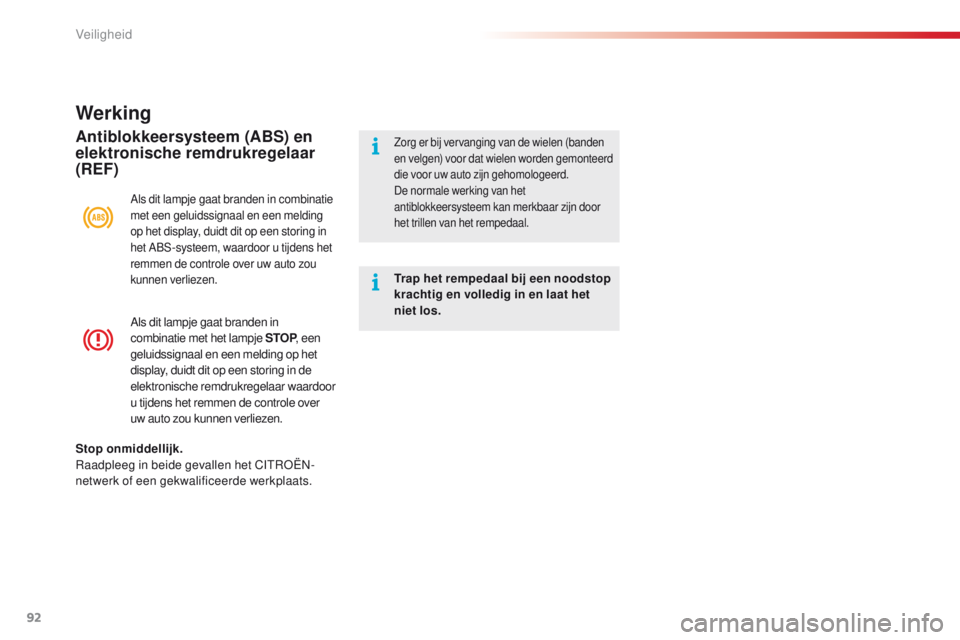

Als dit lampje gaat branden in
combinatie met het lampje STOP, een
geluidssignaal en een melding op het
display, duidt dit op een storing in de
elektronische remdrukregelaar waardoor
u tijdens het remmen de controle over
uw auto zou kunnen verliezen.
Werking
Als dit lampje gaat branden in combinatie
met een geluidssignaal en een melding
op het display, duidt dit op een storing in
het ABS-systeem, waardoor u tijdens het
remmen de controle over uw auto zou
kunnen verliezen.
Antiblokkeersysteem (ABS) en
elektronische remdrukregelaar
(REF)Zorg er bij vervanging van de wielen (banden
en velgen) voor dat wielen worden gemonteerd
die voor uw auto zijn gehomologeerd.
De normale werking van het
antiblokkeersysteem kan merkbaar zijn door
het trillen van het rempedaal.
Trap het rempedaal bij een noodstop
krachtig en volledig in en laat het
niet los.
Stop onmiddellijk.
Raadpleeg in beide gevallen het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Veiligheid

93
C4-cactus_nl_Chap05_securite_ed01-2016
Dynamische stabiliteitscontrole
(ESP) en antispinregeling (ASR)Het CDS-systeem zorgt voor meer
veiligheid tijdens het rijden. De bestuurder
mag zich echter nooit laten verleiden tot het
nemen van meer risico's of te hard rijden.
De goede werking van het systeem
wordt verzekerd door de naleving van
de voorschriften van de constructeur
met betrekking tot de wielen (banden en
velgen), onderdelen van het remsysteem,
elektronische onderdelen alsmede de
montageprocedure en het uitvoeren van
werkzaamheden door het CITROËN-
netwerk.
Laat het systeem na een aanrijding
controleren door het CITROËN-netwerk of
door een gekwalificeerde werkplaats.
Inschakelen
Deze systemen worden automatisch ingeschakeld
zodra de motor wordt gestart.
Zodra deze systemen signaleren dat de wielen te
weinig grip hebben of de koers van de auto afwijkt
van de door de bestuurder gewenste richting, grijpen
ze in op de werking van de motor en het remsysteem.
Uitschakelen
In bijzondere omstandigheden (als de auto
vastzit in de modder, sneeuw, in mulle
grond,
.
..) kan het nuttig zijn het CDS-systeem
uit te schakelen, zodat de wielen kunnen
spinnen en weer grip kunnen krijgen.
In dat geval gaat dit verklikkerlampje
op het instrumentenpaneel knipperen.
Storing
Het is echter aanbevolen het systeem zo snel
mogelijk weer in te schakelen. F
Dr

uk op de knop of,
afhankelijk van de
uitvoering, zet de
draaiknop in deze stand.
Als het lampje op de (draai)knop gaat
branden, grijpt het CDS-systeem niet
meer in op de werking van de motor.
Opnieuw inschakelen
Het systeem wordt automatisch weer
ingeschakeld als het contact opnieuw wordt
aangezet of vanaf snelheden boven 50 km/h.
F
Druk nogmaals op de
knop of, afhankelijk van
de uitvoering, zet de
draaiknop in deze stand
om het systeem handmatig
weer in te schakelen.
Als dit verklikkerlampje gaat branden
in combinatie met een geluidssignaal
en een melding op het display, duidt
dit op een storing in het systeem.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats om het systeem te
laten controleren.
5
Veiligheid

94
C4-cactus_nl_Chap05_securite_ed01-2016
Grip control
Specifieke en gepatenteerde antispinregeling
waarmee de aandrijving wordt verbeterd op
ondergronden met sneeuw, modder en zand.
Dit systeem werkt in elke situatie op optimale
wijze en zorgt ervoor dat u ook onder
omstandigheden met weinig grip, die u tijdens
toeristisch gebruik kunt tegenkomen, uw weg
kunt vervolgen.
Het gaspedaal dient voldoende te worden ingetrapt om
het systeem optimaal gebruik te laten maken van het
motorvermogen. De elektronica zorgt zelf voor de juiste
instellingen. Tijdens de werking van het systeem draait
de motor soms met hoge toerentallen, dit is normaal.
In combinatie met de M+S-banden (Mud and
Snow) in de maat 205/50 R17 biedt dit systeem
een optimaal compromis tussen veiligheid,
grip en tractie. Deze banden leveren zowel 's
zomers als 's winters uitstekende prestaties.
Met een draaiknop met vijf standen kunt u de
stand selecteren die het meest geschikt is voor
de rijomstandigheden die u tegenkomt.
Afhankelijk van de gekozen stand gaat een
lampje branden om uw keuze te bevestigen.
Op het touchscreen wordt tijdelijk een
specifieke en aanvullende aanduiding
weergegeven ter bevestiging van de met de
draaiknop gemaakte keuze.Als u het contact opnieuw aanzet,
neemt het systeem automatisch deze
stand weer aan.
U kunt uit verschillende standen kiezen:
Normaal (ESP)
Dit is de stand voor situaties waarin weinig
wielslip optreedt, gebaseerd op de meest
voorkomende omstandigheden tijdens het
rijden op autowegen en snelwegen.
F
Ze

t de draaiknop in deze stand.
Sneeuw
In deze stand past het systeem bij het
wegrijden de regeling aan op de hoeveelheid
grip die elk voor wiel op dat moment heeft.
(regeling actief tot 50 km/h)F
Ze

t de draaiknop in deze stand.
Veiligheid

95
C4-cactus_nl_Chap05_securite_ed01-2016
Tips voor het rijden
Uw auto is hoofdzakelijk ontworpen voor
het gebruik op verharde wegen, maar u
kunt er ook mee uit de voeten op minder
goed begaanbare wegen.
Uw auto is echter geen terreinauto, en
is niet ontworpen voor de volgende
omstandigheden:
- het rijden in terreinen die de onderzijde
v an de auto zouden kunnen
beschadigen of waarin onderdelen
(brandstofleiding, brandstofkoeler,...)
geraakt zouden kunnen worden door
stenen of andere objecten,
- het rijden in terrein met steile hellingen
e n weinig grip,
- het door waden van beekjes en
s troompjes, enz.

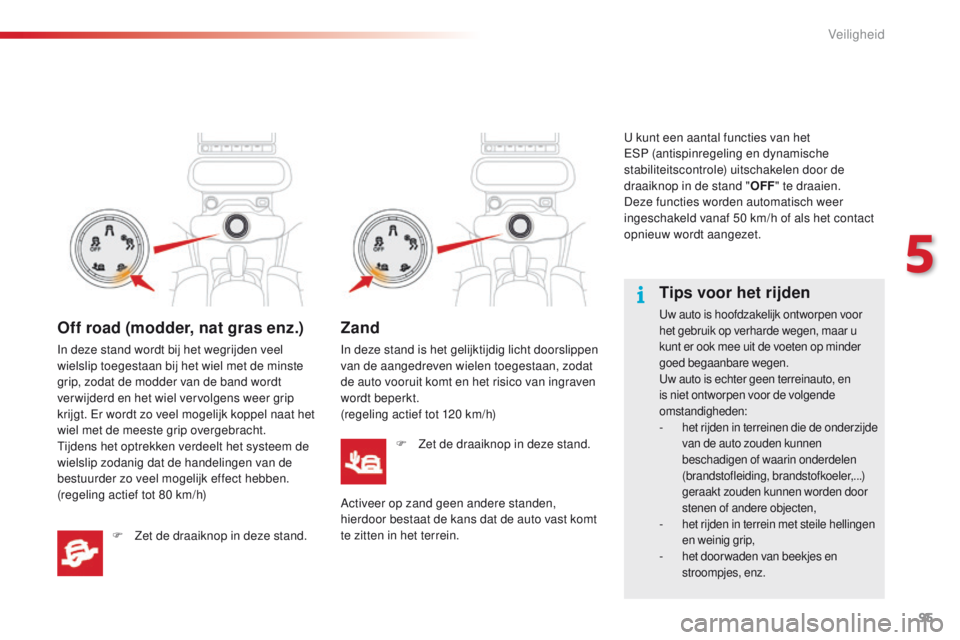

Off road (modder, nat gras enz.)
In deze stand wordt bij het wegrijden veel
wielslip toegestaan bij het wiel met de minste
grip, zodat de modder van de band wordt
ver wijderd en het wiel vervolgens weer grip
krijgt. Er wordt zo veel mogelijk koppel naat het
wiel met de meeste grip overgebracht.
Tijdens het optrekken verdeelt het systeem de
wielslip zodanig dat de handelingen van de
bestuurder zo veel mogelijk effect hebben.
(regeling actief tot 80 km/h)
F
Ze

t de draaiknop in deze stand.
Zand
In deze stand is het gelijktijdig licht doorslippen
van de aangedreven wielen toegestaan, zodat
de auto vooruit komt en het risico van ingraven
wordt beperkt.
(regeling actief tot 120 km/h)F
Ze

t de draaiknop in deze stand.
Activeer op zand geen andere standen,
hierdoor bestaat de kans dat de auto vast komt
te zitten in het terrein. U kunt een aantal functies van het
ESP (antispinregeling en dynamische
stabiliteitscontrole) uitschakelen door de
draaiknop in de stand "
OFF" te draaien.
Deze functies worden automatisch weer
ingeschakeld vanaf 50 km/h of als het contact
opnieuw wordt aangezet.
5
Veiligheid

96
C4-cactus_nl_Chap05_securite_ed01-2016

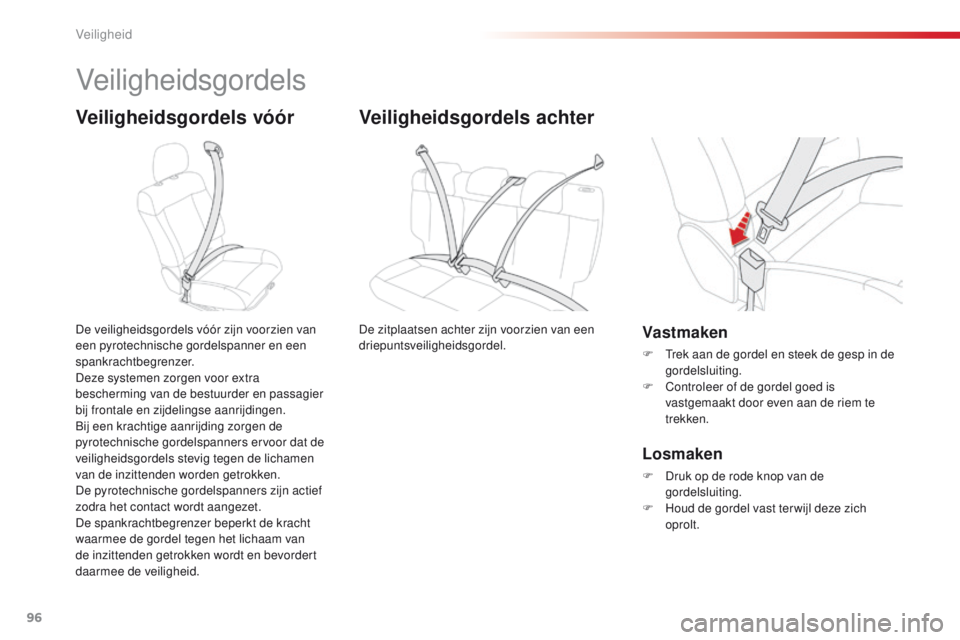

Veiligheidsgordels
Veiligheidsgordels vóór
De veiligheidsgordels vóór zijn voorzien van
een pyrotechnische gordelspanner en een
spankrachtbegrenzer.
Deze systemen zorgen voor extra
bescherming van de bestuurder en passagier
bij frontale en zijdelingse aanrijdingen.
Bij een krachtige aanrijding zorgen de
pyrotechnische gordelspanners ervoor dat de
veiligheidsgordels stevig tegen de lichamen
van de inzittenden worden getrokken.
De pyrotechnische gordelspanners zijn actief
zodra het contact wordt aangezet.
De spankrachtbegrenzer beperkt de kracht
waarmee de gordel tegen het lichaam van
de inzittenden getrokken wordt en bevordert
daarmee de veiligheid.Vast maken
F Trek aan de gordel en steek de gesp in de
gordelsluiting.
F
Co

ntroleer of de gordel goed is
vastgemaakt door even aan de riem te
trekken.
Losmaken
F Druk op de rode knop van de
gor delsluiting.
F
Ho

ud de gordel vast ter wijl deze zich
oprolt.
Veiligheidsgordels achter
De zitplaatsen achter zijn voorzien van een
driepuntsveiligheidsgordel.
Veiligheid

97
C4-cactus_nl_Chap05_securite_ed01-2016
Als de wagensnelheid hoger is
dan 20 km/h, knippert (knipperen)
het pictogram (de pictogrammen)
gedurende twee minuten in
combinatie met een geluidssignaal.
Na deze 2
m

inuten blijft (blijven)
het pictogram (de pictogrammen)
branden zolang de bestuurder of
voorpassagier zijn gordel niet heeft
vastgemaakt.

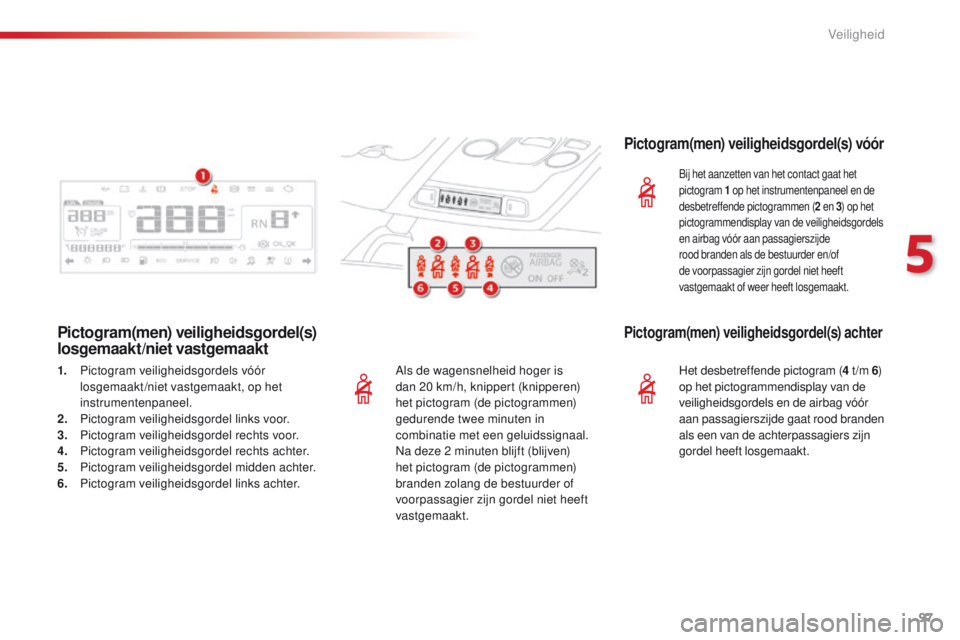

Pictogram(men) veiligheidsgordel(s)
losgemaakt/niet vastgemaakt
Pictogram(men) veiligheidsgordel(s) vóór
Bij het aanzetten van het contact gaat het
pictogram 1 op h
et instrumentenpaneel en de
desbetreffende pictogrammen ( 2 en 3) op het
pictogrammendisplay van de veiligheidsgordels
en airbag vóór aan passagierszijde
rood branden als de bestuurder en/of
de voorpassagier zijn gordel niet heeft
vastgemaakt of weer heeft losgemaakt.
1. Pictogram veiligheidsgordels vóór
los gemaakt/niet vastgemaakt, op het
instrumentenpaneel.
2.
Pi

ctogram veiligheidsgordel links voor.
3.
Pi

ctogram veiligheidsgordel rechts voor.
4.
Pi

ctogram veiligheidsgordel rechts achter.
5.
Pi

ctogram veiligheidsgordel midden achter.
6.
Pi

ctogram veiligheidsgordel links achter.
Pictogram(men) veiligheidsgordel(s) achter
Het desbetreffende pictogram ( 4 t / m 6)
op het pictogrammendisplay van de
veiligheidsgordels en de airbag vóór
aan passagierszijde gaat rood branden
als een van de achterpassagiers zijn
gordel heeft losgemaakt.
5
Veiligheid

98
C4-cactus_nl_Chap05_securite_ed01-2016

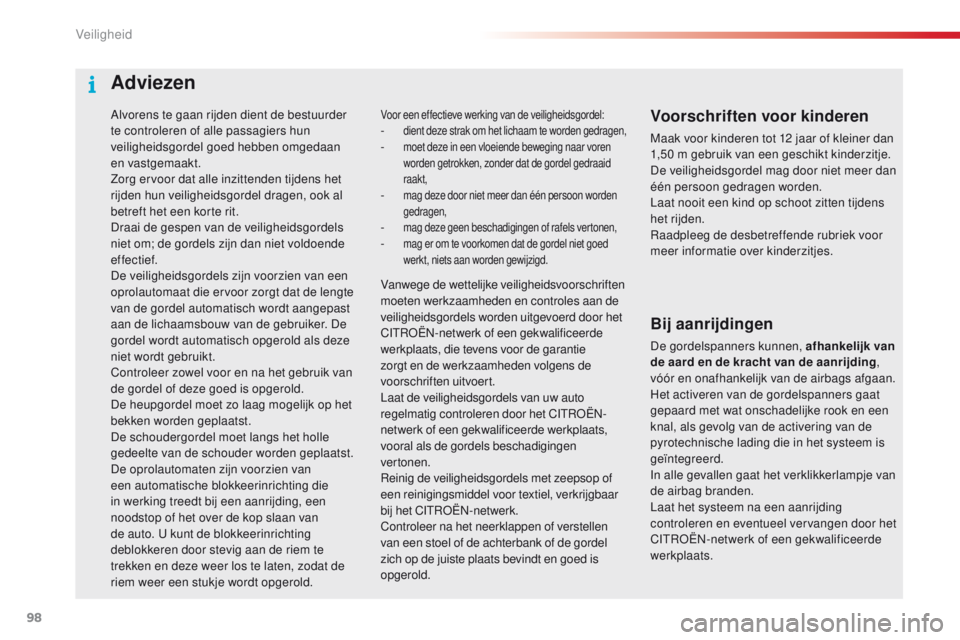

Alvorens te gaan rijden dient de bestuurder
te controleren of alle passagiers hun
veiligheidsgordel goed hebben omgedaan
en vastgemaakt.
Zorg ervoor dat alle inzittenden tijdens het
rijden hun veiligheidsgordel dragen, ook al
betreft het een korte rit.
Draai de gespen van de veiligheidsgordels
niet om; de gordels zijn dan niet voldoende
effectief.
De veiligheidsgordels zijn voorzien van een
oprolautomaat die ervoor zorgt dat de lengte
van de gordel automatisch wordt aangepast
aan de lichaamsbouw van de gebruiker. De
gordel wordt automatisch opgerold als deze
niet wordt gebruikt.
Controleer zowel voor en na het gebruik van
de gordel of deze goed is opgerold.
De heupgordel moet zo laag mogelijk op het
bekken worden geplaatst.
De schoudergordel moet langs het holle
gedeelte van de schouder worden geplaatst.
De oprolautomaten zijn voorzien van
een automatische blokkeerinrichting die
in werking treedt bij een aanrijding, een
noodstop of het over de kop slaan van
de auto. U kunt de blokkeerinrichting
deblokkeren door stevig aan de riem te
trekken en deze weer los te laten, zodat de
riem weer een stukje wordt opgerold.Voorschriften voor kinderen
Maak voor kinderen tot 12 jaar of kleiner dan
1,50 m gebruik van een geschikt kinderzitje.
De veiligheidsgordel mag door niet meer dan
één persoon gedragen worden.
Laat nooit een kind op schoot zitten tijdens
het rijden.
Raadpleeg de desbetreffende rubriek voor
meer informatie over kinderzitjes.
Voor een effectieve werking van de veiligheidsgordel:- dient deze strak om het lichaam te worden gedragen,- moet deze in een vloeiende beweging naar voren
worden getrokken, zonder dat de gordel gedraaid
raakt,
- mag deze door niet meer dan één persoon worden
ged ragen,
- mag deze geen beschadigingen of rafels vertonen,- mag er om te voorkomen dat de gordel niet goed
werkt, niets aan worden gewijzigd.
Bij aanrijdingen
De gordelspanners kunnen, afhankelijk van
de aard en de kracht van de aanrijding ,
vóór en onafhankelijk van de airbags afgaan.
Het activeren van de gordelspanners gaat
gepaard met wat onschadelijke rook en een
knal, als gevolg van de activering van de
pyrotechnische lading die in het systeem is
geïntegreerd.
In alle gevallen gaat het verklikkerlampje van
de airbag branden.
Laat het systeem na een aanrijding
controleren en eventueel vervangen door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Vanwege de wettelijke veiligheidsvoorschriften
moeten werkzaamheden en controles aan de
veiligheidsgordels worden uitgevoerd door het
CITROËN-netwerk of een gekwalificeerde
werkplaats, die tevens voor de garantie
zorgt en de werkzaamheden volgens de
voorschriften uitvoert.
Laat de veiligheidsgordels van uw auto
regelmatig controleren door het CITROËN-
netwerk of een gekwalificeerde werkplaats,
vooral als de gordels beschadigingen
vertonen.
Reinig de veiligheidsgordels met zeepsop of
een reinigingsmiddel voor textiel, verkrijgbaar
bij het CITROËN-netwerk.
Controleer na het neerklappen of verstellen
van een stoel of de achterbank of de gordel
zich op de juiste plaats bevindt en goed is
opgerold.
Adviezen
Veiligheid
