CITROEN C4 CACTUS 2018 Instrukcja obsługi (in Polish)

199
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2016
Światła drogowe
F Zdjąć ochronną pokrywę, pociągając za
występ.
F
Od

łączyć złącze żarówki (nie wyjmować
złącza masy usytuowanego pod spodem).
F
Na

cisnąć sprężynę, a następnie wyjąć
w kierunku środka samochodu, aby
odblokować żarówkę.
F
Wyc

iągnąć i wymienić żarówkę.
Kierunkowskazy
Żarówki w kolorze bursztynowym,
takie jak kierunkowskazy, muszą być
wymieniane na żarówki o tych samych
parametrach i identycznym kolorze.
Szybsze miganie kontrolki
kierunkowskazów (lewego albo
prawego) sygnalizuje uszkodzenie
jednej z żarówek z odpowiedniej strony.
F
Ob

rócić oprawę żarówki o jedną ósmą
obrotu w lewo i wyciągnąć.
F
Zd

emontować i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Przy montażu postępować w odwrotnej
kolejności.
8
W

200
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2016
Reflektory przeciwmgłowe
Informacje na temat wymiany tych żarówek
można uzyskać w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
F Odkręcić 3 śruby mocujące nadkole,
znajdujące się pod przednim zderzakiem.
F
Od

sunąć nadkole, aby uzyskać dostęp do
reflektora przeciwmgłowego.
F
Od

łączyć złącze od oprawy żarówki,
naciskając na języczek znajdujący się
w górnej części. F Wy
jąć oprawę żarówki, ściskając dwa
występy (na górze i na dole) kciukiem
i palcem wskazującym.
F
Wy

mienić moduł (oprawę żarówki
i żarówkę).
Przy montażu wykonać czynności w odwrotnej
kolejności.
W

201
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2016
Kierunkowskazy
boczne
F Włożyć wkrętak z boku kierunkowskazu.
F Na cisnąć wkrętak jak dźwignię, aby
wyciągnąć moduł i go wyjąć.
F
Od

łączyć złącze elektryczne
kierunkowskazu.
F
Wy

mienić moduł.
Aby zakupić moduł, skontaktować się
z ASO sieci CITROËN albo z warsztatem
specjalistycznym. Przy montażu wykonywać opisane wyżej
czynności w odwrotnej kolejności.Podczas demontażu:
-
uw

ażać, aby wkrętakiem nie
uszkodzić lakieru samochodu,
- uw ażać, aby nie wpuścić przewodu
i złącza elektrycznego do wnętrza
błotnika.
W przypadku trudności z wymianą
lamp można także skontaktować się
z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
8
W razie awarii

202
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2016
1. Światła pozycyjne (W5W).
2. Św iatła stop (P21W).
3.
Ki

erunkowskazy (PY21W).
4.
Św

iatło przeciwmgłowe lub cofania
(P21W ).
Światła tylne
Wymiana żarówek świateł
Przy montażu wykonać czynności w odwrotnej
kolejności. F
Ro
zsunąć występy mocujące oprawę i ją
wyciągnąć.
F
Wy
mienić przepaloną żarówkę:
-
w pr
zypadku światła pozycyjnego
wyciągnąć żarówkę (górną),
-
w p
rzypadku pozostałych świateł obrócić
o ćwierć obrotu odpowiednią żarówkę
(dolną).
Żarówki wymienia się od wewnętrznej strony
bagażnika.
F
Ot

worzyć bagażnik.
F
Wy

jąć odpowiednią pokrywę na okładzinie.
F
Od

łączyć złącze lampy a
, naciskając
przycisk blokady (umieszczony pod
spodem złącza /dotyczy prawej strony/ lub
na wierzchu złącza /dotyczy lewej strony/).
F Od
kręcić nakrętkę b i ją wyjąć (
uważać,
aby nie upuścić jej do wnętrza błotnika ).
F
Op

uścić języczek mocujący światło c,
a następnie ostrożnie wyciągnąć je na
zewnątrz. Lampę należy wsunąć w prowadnice
zgodnie z
o

sią pojazdu.
Dokręcić, nie używając nadmiernej
siły, tak aby zapewnić szczelność bez
uszkodzenia światła.
W razie awarii

203
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2016
Trzecie światło stop (LED)Żarówki oświetlenia tablicy
rejestracyjnej (W5W)
Nacisnąć i zatrzasnąć przezroczystą osłonę,
aby ją ponownie zamontować. F
Wł
ożyć cienki śrubokręt w jedno z wycięć na
zewnętrznej stronie przezroczystej osłony.
F
Po
pchnąć go do zewnątrz, aby odpiąć
osłonę.
F
Zd
jąć przezroczystą osłonę.
F
Wy
mienić uszkodzoną żarówkę.
W sprawie wymiany diod
elektroluminescencyjnych (LED) należy
kontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
8
W

204
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2016

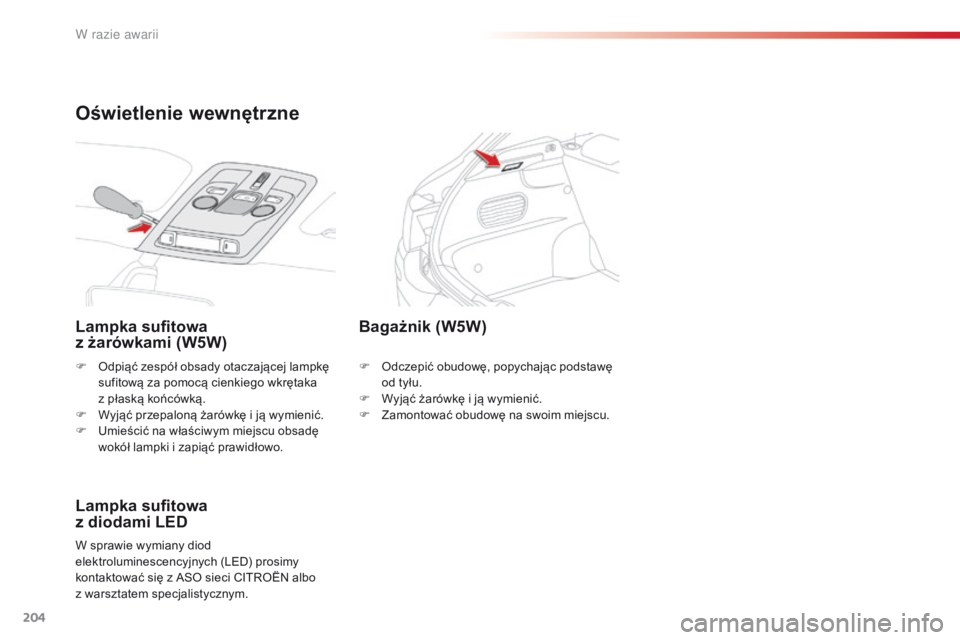

F Odpiąć zespół obsady otaczającej lampkę
sufitową za pomocą cienkiego wkrętaka
z płaską końcówką.
F
Wy

jąć przepaloną żarówkę i ją wymienić.
F
Um

ieścić na właściwym miejscu obsadę
wokół lampki i zapiąć prawidłowo.
Lampka sufitowa
z żarówkami (W5W)
Lampka sufitowa
z diodami LED
W sprawie wymiany diod
elektroluminescencyjnych (LED) prosimy
kontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
Bagażnik (W5W)
F Odczepić obudowę, popychając podstawę
o d tyłu.
F
Wy

jąć żarówkę i ją wymienić.
F
Za

montować obudowę na swoim miejscu.
Oświetlenie wewnętrzne
W

205
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2016
Przed wymianą bezpiecznika należy:
F rozpoznać przyczynę usterki i ją usunąć,
F
wy

łączyć wszystkie odbiorniki energii
elektrycznej,
F
un

ieruchomić samochód i wyłączyć
stacyjkę,
F
zlok

alizować przepalony bezpiecznik
za pomocą tabel przyporządkowania
i schematów zamieszczonych na
następnych stronach.

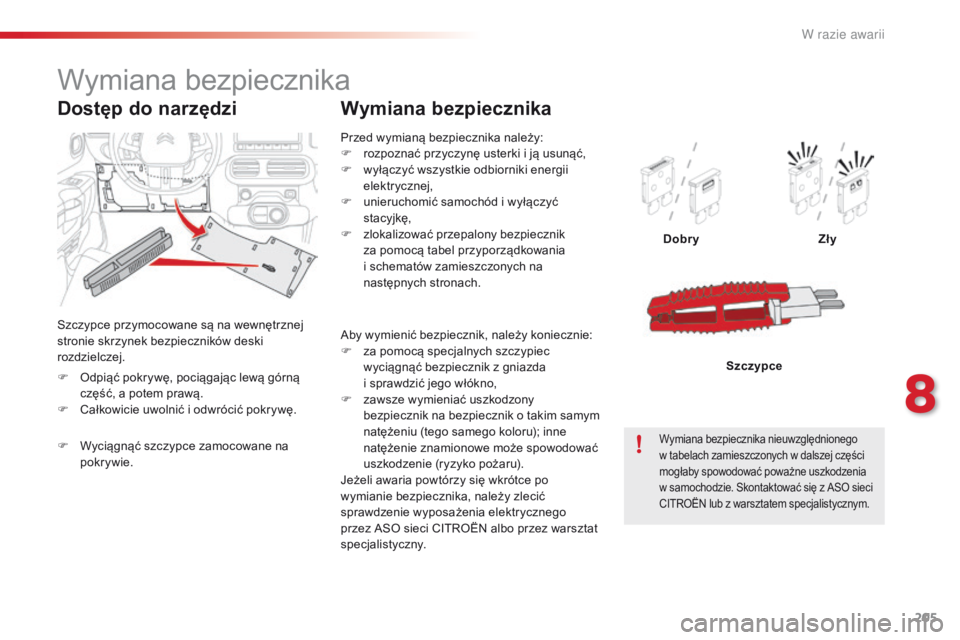

Wymiana bezpiecznika
Dobry Zły
Wymiana bezpiecznika nieuwzględnionego
w tabelach zamieszczonych w dalszej części
mogłaby spowodować poważne uszkodzenia
w samochodzie. Skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
Szczypce
Wymiana bezpiecznika
Szczypce przymocowane są na wewnętrznej
stronie skrzynek bezpieczników deski
rozdzielczej.
Dostęp do narzędzi
Aby wymienić bezpiecznik, należy koniecznie:
F za p
omocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda
i sprawdzić jego włókno,
F
za

wsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu (tego samego koloru); inne
natężenie znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego
przez ASO sieci CITROËN albo przez warsztat
specjalistyczny.
F
Od

piąć pokrywę, pociągając lewą górną
część, a potem prawą.
F
Ca

łkowicie uwolnić i odwrócić pokrywę.
F
Wyc

iągnąć szczypce zamocowane na
pokrywie.
8
W

206
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2016
CITROËN nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty CITROËNA
i zainstalowanego niezgodnie
z
z
aleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prądu przekracza 10 miliamperów.

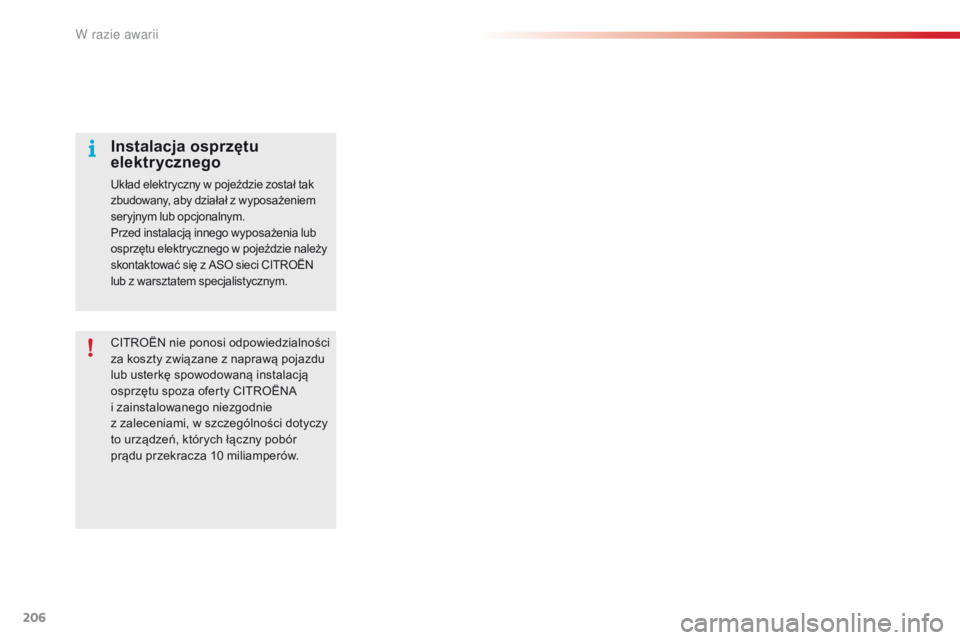

Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w pojeździe należy
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
W

207
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2016

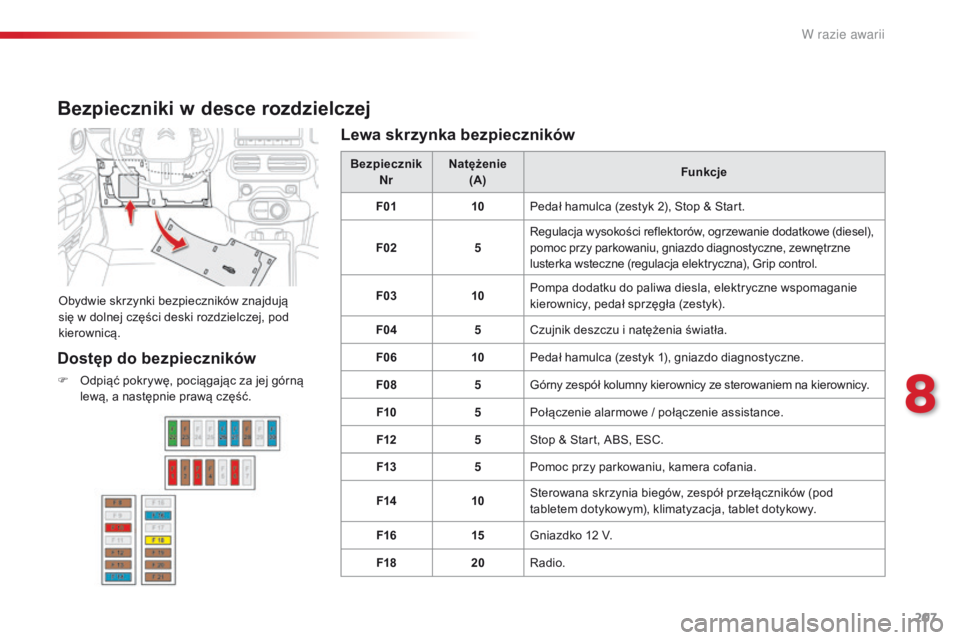

Bezpieczniki w desce rozdzielczej
Obydwie skrzynki bezpieczników znajdują
się w dolnej części deski rozdzielczej, pod
kierownicą.Bezpiecznik
Nr Natężenie
(A) Funkcje
F01 10Pedał hamulca (zestyk 2), Stop & Start.
F02 5Regulacja wysokości reflektorów, ogrzewanie dodatkowe (diesel),
pomoc przy parkowaniu, gniazdo diagnostyczne, zewnętrzne
lusterka wsteczne (regulacja elektryczna), Grip control.
F03 10Pompa dodatku do paliwa diesla, elektryczne wspomaganie
kierownicy, pedał sprzęgła (zestyk).
F04 5Czujnik deszczu i natężenia światła.
F06 10Pedał hamulca (zestyk 1), gniazdo diagnostyczne.
F08 5Górny zespół kolumny kierownicy ze sterowaniem na kierownicy.
F10 5Połączenie alarmowe / połączenie assistance.
F12 5Stop & Start, ABS, ESC.
F13 5Pomoc przy parkowaniu, kamera cofania.
F14 10Sterowana skrzynia biegów, zespół przełączników (pod
tabletem dotykowym), klimatyzacja, tablet dotykowy.
F16 15Gniazdko 12 V.
F18 20Radio.
Dostęp do bezpieczników
F Odpiąć pokrywę, pociągając za jej górną
l
ewą, a następnie prawą część.
Lewa skrzynka bezpieczników
8
W razie awarii

208
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2016

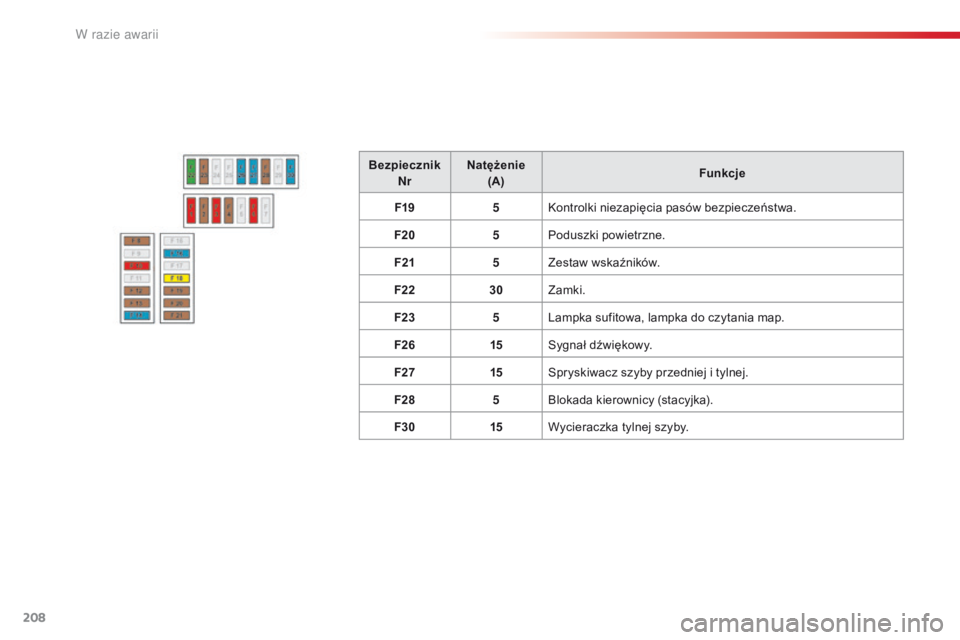

Bezpiecznik Nr Natężenie
(A) Funkcje
F19 5Kontrolki niezapięcia pasów bezpieczeństwa.
F20 5Poduszki powietrzne.
F21 5Zestaw wskaźników.
F22 30Zamki.
F23 5Lampka sufitowa, lampka do czytania map.
F26 15Sygnał dźwiękowy.
F27 15Spryskiwacz szyby przedniej i tylnej.
F28 5Blokada kierownicy (stacyjka).
F30 15Wycieraczka tylnej szyby.
