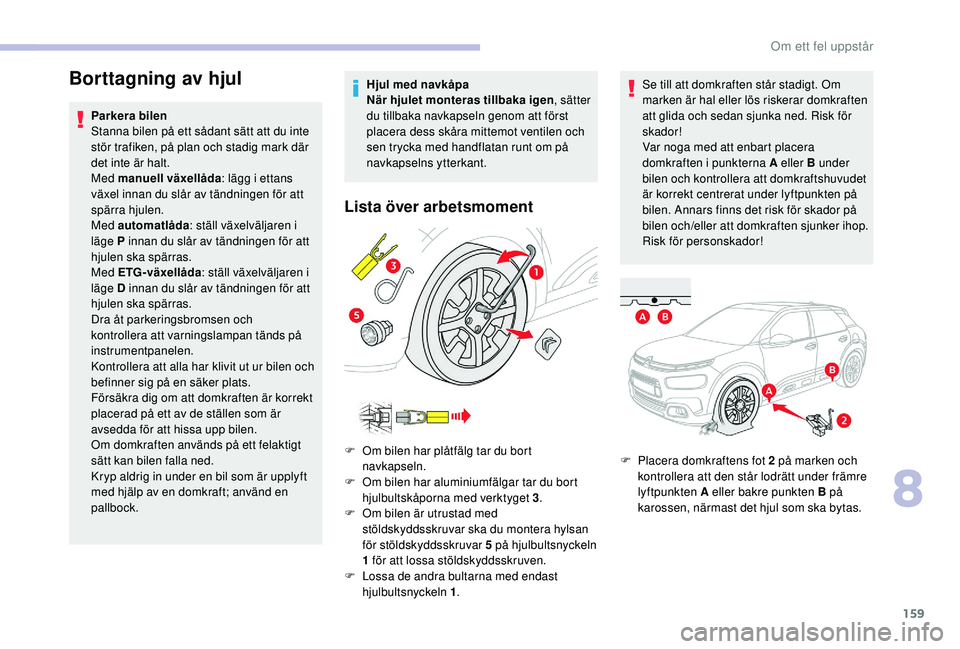

Borttagning av hjul
Parkera bilen
Stanna bilen på ett sådant sätt att du inte
stör trafiken, på plan och stadig mark där
det inte är halt.
Med manuell växellåda: lägg i ettans
växel innan du slår av tändningen för att
spärra hjulen.
Med automatlåda : ställ växelväljaren i
läge P innan du slår av tändningen för att
hjulen ska spärras.
Med ETG-växellåda : ställ växelväljaren i
läge D innan du slår av tändningen för att
hjulen ska spärras.
Dra åt parkeringsbromsen och
kontrollera att varningslampan tänds på
instrumentpanelen.
Kontrollera att alla har klivit ut ur bilen och
befinner sig på en säker plats.
Försäkra dig om att domkraften är korrekt
placerad på ett av de ställen som är
avsedda för att hissa upp bilen.
Om domkraften används på ett felaktigt
sätt kan bilen falla ned.
Kryp aldrig in under en bil som är upplyft
med hjälp av en domkraft; använd en
pallbock. Hjul med navkåpa
När hjulet monteras tillbaka igen, sätter
du tillbaka navkapseln genom att först
placera dess skåra mittemot ventilen och
sen trycka med handflatan runt om på
navkapselns ytterkant.
Lista över arbetsmoment
F Om bilen har plåtfälg tar du bort
navkapseln.
F

O
m bilen har aluminiumfälgar tar du bort
hjulbultskåporna med verktyget 3 .
F

O
m bilen är utrustad med
stöldskyddsskruvar ska du montera hylsan
för stöldskyddsskruvar 5 på hjulbultsnyckeln
1 för att lossa stöldskyddsskruven.
F

L
ossa de andra bultarna med endast
hjulbultsnyckeln 1 . Se till att domkraften står stadigt. Om
marken är hal eller lös riskerar domkraften
att glida och sedan sjunka ned. Risk för
skador!
Var noga med att enbart placera
domkraften i punkterna A eller B under
bilen och kontrollera att domkraftshuvudet
är korrekt centrerat under lyftpunkten på
bilen. Annars finns det risk för skador på
bilen och/eller att domkraften sjunker ihop.
Risk för personskador!
F P lacera domkraftens fot 2 på marken och
kontrollera att den står lodrätt under främre
lyftpunkten A eller bakre punkten B på
karossen, närmast det hjul som ska bytas.
8
Om ett fel uppstår

160

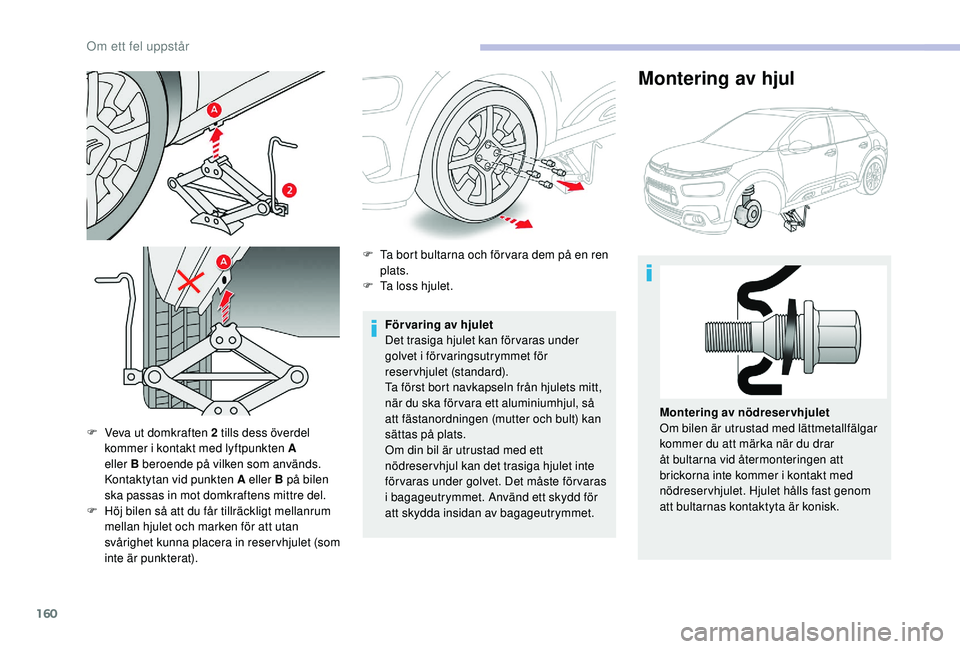

F Veva ut domkraften 2 tills dess överdel kommer i kontakt med lyftpunkten A
eller B beroende på vilken som används.
Kontaktytan vid punkten A eller B på bilen
ska passas in mot domkraftens mittre del.
F

H
öj bilen så att du får tillräckligt mellanrum
mellan hjulet och marken för att utan
svårighet kunna placera in reser vhjulet (som
inte är punkterat). För varing av hjulet
Det trasiga hjulet kan för varas under
golvet i förvaringsutrymmet för
reservhjulet (standard).
Ta först bort navkapseln från hjulets mitt,
när du ska förvara ett aluminiumhjul, så
att fästanordningen (mutter och bult) kan
sättas på plats.
Om din bil är utrustad med ett
nödreser vhjul kan det trasiga hjulet inte
för varas under golvet. Det måste för varas
i bagageutrymmet. Använd ett skydd för
att skydda insidan av bagageutrymmet.
Montering av hjul
F Ta bort bultarna och för vara dem på en ren
plats.
F

T
a loss hjulet.
Montering av nödreservhjulet
Om bilen är utrustad med lättmetallfälgar
kommer du att märka när du drar
åt bultarna vid återmonteringen att
brickorna inte kommer i kontakt med
nödreser vhjulet. Hjulet hålls fast genom
att bultarnas kontaktyta är konisk.
Om ett fel uppstår

161

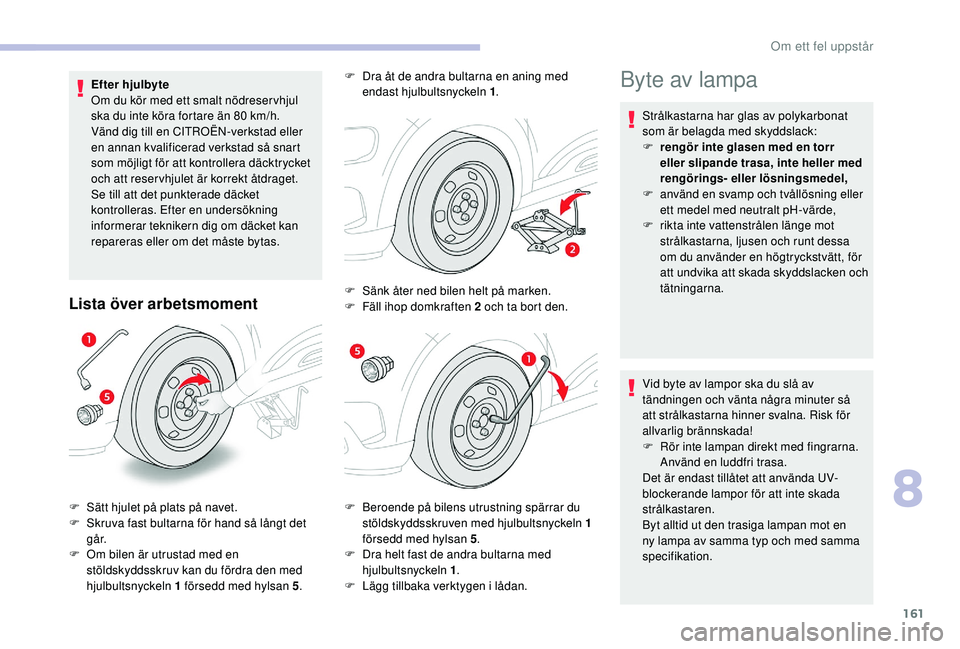

Efter hjulbyte
Om du kör med ett smalt nödreser vhjul
ska du inte köra fortare än 80 km/h.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad så snart
som möjligt för att kontrollera däcktrycket
och att reser vhjulet är korrekt åtdraget.
Se till att det punkterade däcket
kontrolleras. Efter en undersökning
informerar teknikern dig om däcket kan
repareras eller om det måste bytas.
Lista över arbetsmoment
F Beroende på bilens utrustning spärrar du stöldskyddsskruven med hjulbultsnyckeln 1
försedd med hylsan 5 .
F

D
ra helt fast de andra bultarna med
hjulbultsnyckeln 1 .
F

L
ägg tillbaka verktygen i lådan.
F
S
ätt hjulet på plats på navet.
F
S
kruva fast bultarna för hand så långt det
g å r.
F

O

m bilen är utrustad med en
stöldskyddsskruv kan du fördra den med
hjulbultsnyckeln 1 försedd med hylsan 5 .F

D
ra åt de andra bultarna en aning med
endast hjulbultsnyckeln 1 .
F
S
änk åter ned bilen helt på marken.
F
F
äll ihop domkraften 2 och ta bort den.
Byte av lampa
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
F

r
engör inte glasen med en torr
eller slipande trasa, inte heller med
rengörings- eller lösningsmedel,
F

an
vänd en svamp och tvållösning eller
ett medel med neutralt pH-värde,
F

r
ikta inte vattenstrålen länge mot
strålkastarna, ljusen och runt dessa
om du använder en högtryckstvätt, för
att undvika att skada skyddslacken och
tätningarna.
Vid byte av lampor ska du slå av
tändningen och vänta några minuter så
att strålkastarna hinner svalna. Risk för
allvarlig brännskada!
F

R
ör inte lampan direkt med fingrarna.
Använd en luddfri trasa.
Det är endast tillåtet att använda UV-
blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation.
8
Om ett fel uppstår

162

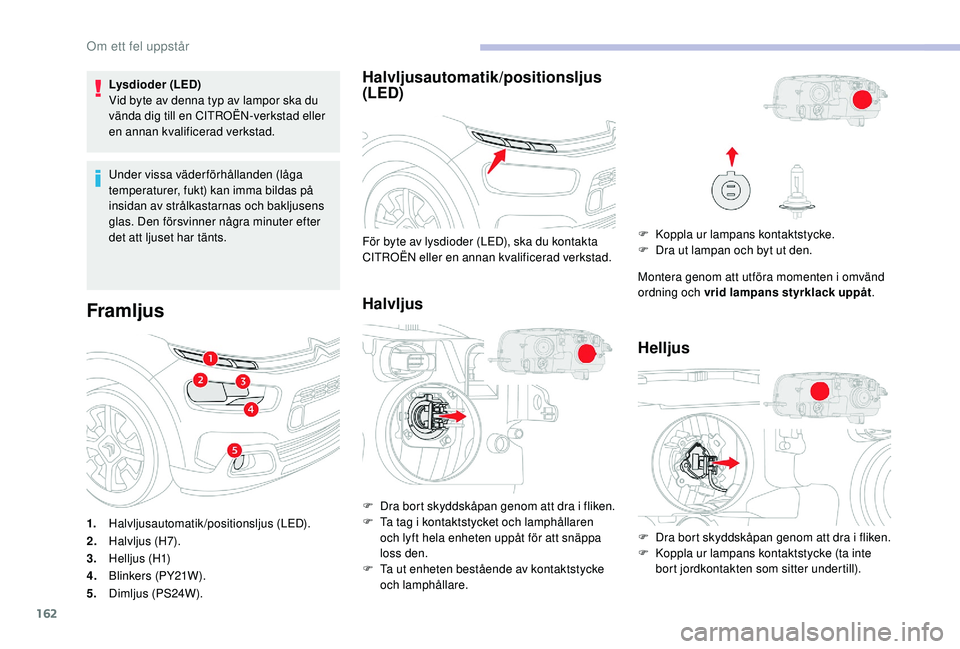

Lysdioder (LED)
Vid byte av denna typ av lampor ska du
vända dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Under vissa väderförhållanden (låga
temperaturer, fukt) kan imma bildas på
insidan av strålkastarnas och bakljusens
glas. Den försvinner några minuter efter
det att ljuset har tänts.
Framljus
1.Halvljusautomatik/positionsljus (LED).
2. Halvljus (H7).
3. Helljus (H1)
4. Blinkers (PY21W).
5. Dimljus (PS24W).
Halvljusautomatik/positionsljus
(LED)
Halvljus
För byte av lysdioder (LED), ska du kontakta
CITROËN eller en annan kvalificerad verkstad.
F

D
ra bort skyddskåpan genom att dra i fliken.
F

T
a tag i kontaktstycket och lamphållaren
och lyft hela enheten uppåt för att snäppa
loss den.
F

T
a ut enheten bestående av kontaktstycke
och lamphållare. F
K oppla ur lampans kontaktstycke.
F D ra ut lampan och byt ut den.
Montera genom att utföra momenten i omvänd
ordning och vrid lampans styrklack uppåt .
Helljus
F Dra bort skyddskåpan genom att dra i fliken.
F
K oppla ur lampans kontaktstycke (ta inte
bort jordkontakten som sitter undertill).

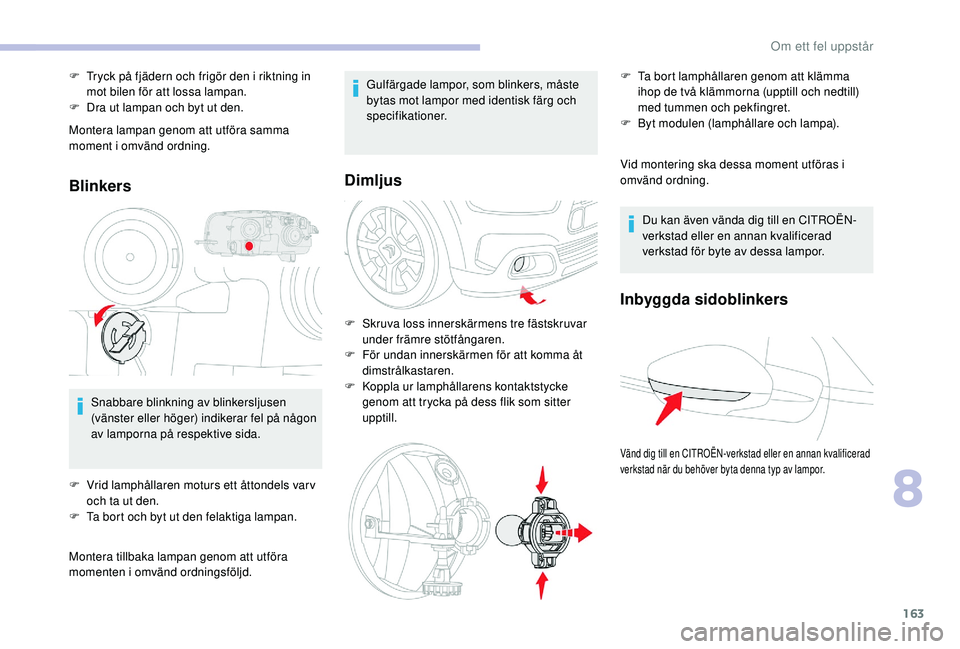

Om ett fel uppstår

163
Montera lampan genom att utföra samma
moment i omvänd ordning.
Blinkers
Snabbare blinkning av blinkersljusen
(vänster eller höger) indikerar fel på någon
av lamporna på respektive sida.
F

V
rid lamphållaren moturs ett åttondels varv
och ta ut den.
F

T
a bort och byt ut den felaktiga lampan.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd. Gulfärgade lampor, som blinkers, måste
bytas mot lampor med identisk färg och
specifikationer.
Dimljus
F Skruva loss innerskärmens tre fästskruvar
under främre stötfångaren.
F

F
ör undan innerskärmen för att komma åt
dimstrålkastaren.
F

K
oppla ur lamphållarens kontaktstycke
genom att trycka på dess flik som sitter
upptill. Vid montering ska dessa moment utföras i
omvänd ordning.
F

T

ryck på fjädern och frigör den i riktning in
mot bilen för att lossa lampan.
F

D

ra ut lampan och byt ut den.
Du kan även vända dig till en CITROËN-
verkstad eller en annan kvalificerad
verkstad för byte av dessa lampor.
Inbyggda sidoblinkers
Vänd dig till en CITROËN-verkstad eller en annan kvalificerad
verkstad när du behöver byta denna typ av lampor.
F Ta bort lamphållaren genom att klämma ihop de två klämmorna (upptill och nedtill)
med tummen och pekfingret.
F

B
yt modulen (lamphållare och lampa).
8
Om ett fel uppstår

164

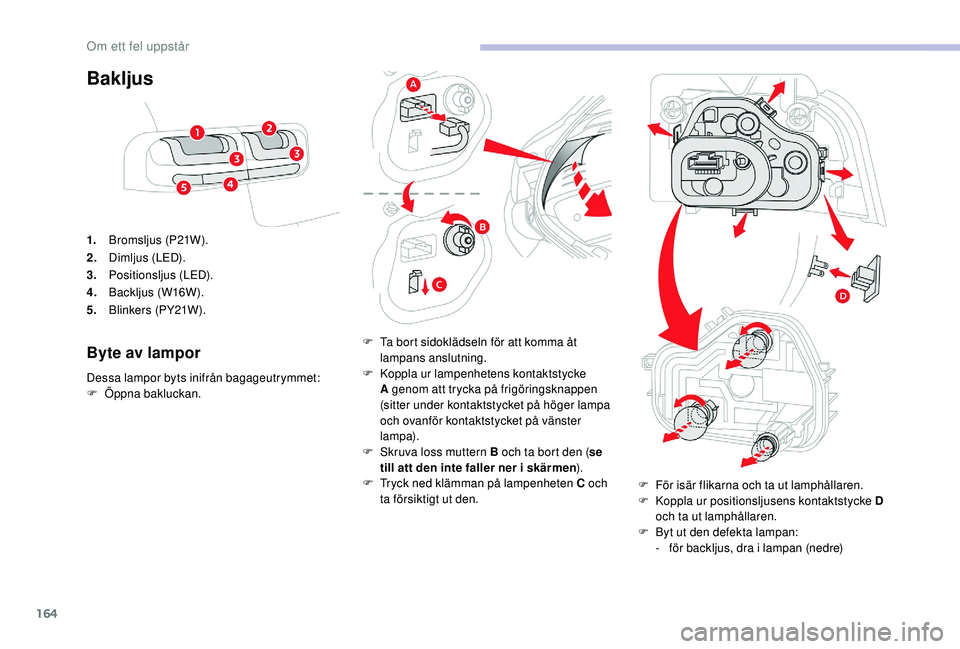

Bakljus
1.Bromsljus (P21W).
2. Dimljus (LED).
3. Positionsljus (LED).
4. Backljus (W16W).
5. Blinkers (PY21W).
Byte av lampor
Dessa lampor byts inifrån bagageutrymmet:
F
Ö ppna bakluckan. F

T
a bort sidoklädseln för att komma åt
lampans anslutning.
F K oppla ur lampenhetens kontaktstycke
A genom att trycka på frigöringsknappen
(sitter under kontaktstycket på höger lampa
och ovanför kontaktstycket på vänster
lampa).
F

S
kruva loss muttern B och ta bort den (se
till att den inte faller ner i skärmen ).
F

T
ryck ned klämman på lampenheten C och
ta försiktigt ut den. F

F
ör isär flikarna och ta ut lamphållaren.
F

K
oppla ur positionsljusens kontaktstycke D
och ta ut lamphållaren.
F

B
yt ut den defekta lampan:
-
fö

r backljus, dra i lampan (nedre)

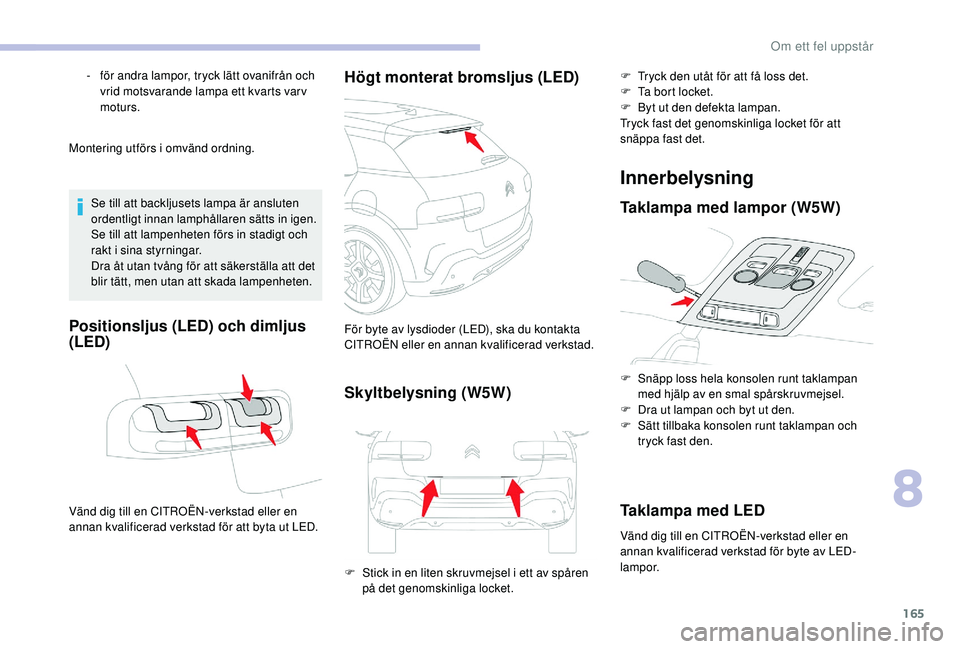

Om ett fel uppstår

165
Montering utförs i omvänd ordning.Se till att backljusets lampa är ansluten
ordentligt innan lamphållaren sätts in igen.
Se till att lampenheten förs in stadigt och
rakt i sina styrningar.
Dra åt utan tvång för att säkerställa att det
blir tätt, men utan att skada lampenheten.
Positionsljus (LED) och dimljus
(LED)
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för att byta ut LED.
Högt monterat bromsljus (LED)
För byte av lysdioder (LED), ska du kontakta
CITROËN eller en annan kvalificerad verkstad.
Skyltbelysning (W5W)
Innerbelysning
Taklampa med lampor (W5W)
F Snäpp loss hela konsolen runt taklampan med hjälp av en smal spårskruvmejsel.
F

D
ra ut lampan och byt ut den.
F

S
ätt tillbaka konsolen runt taklampan och
tryck fast den.
Taklampa med LED
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för byte av LED-
lampor.
-

f

ör andra lampor, tryck lätt ovanifrån och
vrid motsvarande lampa ett kvarts varv
moturs.
F

S

tick in en liten skruvmejsel i ett av spåren
på det genomskinliga locket. F

T
ryck den utåt för att få loss det.
F
T
a bort locket.
F
B
yt ut den defekta lampan.
Tryck fast det genomskinliga locket för att
snäppa fast det.
8
Om ett fel uppstår

166

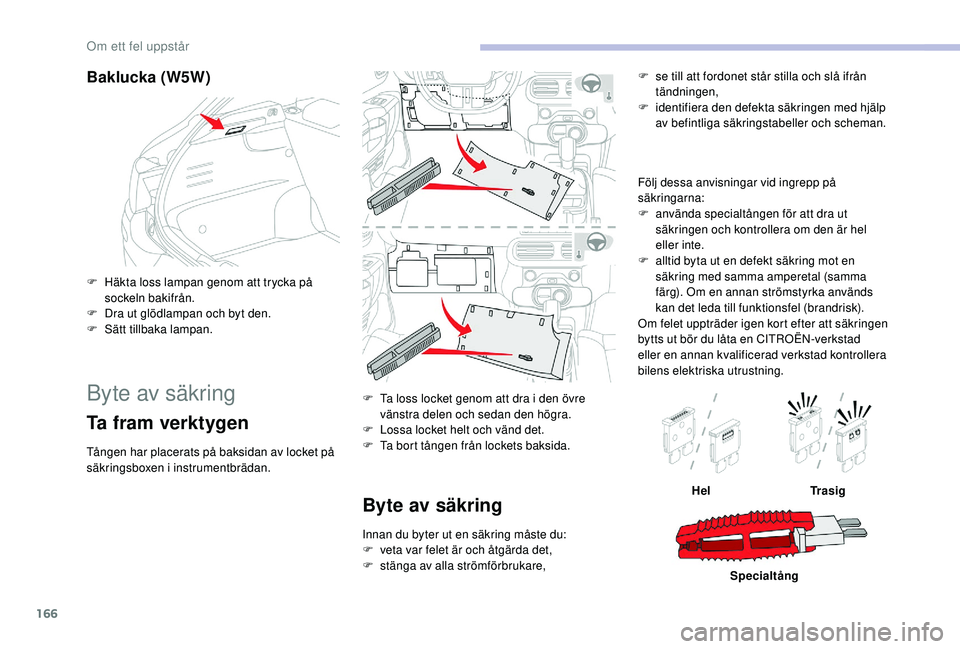

Baklucka (W5W)
F Häkta loss lampan genom att trycka på sockeln bakifrån.
F

D
ra ut glödlampan och byt den.
F

S
ätt tillbaka lampan.
Byte av säkring
Ta fram verktygen
Tången har placerats på baksidan av locket på
säkringsboxen i instrumentbrädan. F

T
a loss locket genom att dra i den övre
vänstra delen och sedan den högra.
F
L
ossa locket helt och vänd det.
F T a bort tången från lockets baksida.
Byte av säkring
Innan du byter ut en säkring måste du:
F
v eta var felet är och åtgärda det,
F

s
tänga av alla strömförbrukare, Följ dessa anvisningar vid ingrepp på
säkringarna:
F

a
nvända specialtången för att dra ut
säkringen och kontrollera om den är hel
eller inte.
F
a
lltid byta ut en defekt säkring mot en
säkring med samma amperetal (samma
färg). Om en annan strömstyrka används
kan det leda till funktionsfel (brandrisk).
Om felet uppträder igen kort efter att säkringen
bytts ut bör du låta en CITROËN-verkstad
eller en annan kvalificerad verkstad kontrollera
bilens elektriska utrustning. F
s
e till att fordonet står stilla och slå ifrån
tändningen,
F
i
dentifiera den defekta säkringen med hjälp
av befintliga säkringstabeller och scheman.
Hel Tr a s i g
Specialtång
Om ett fel uppstår

167

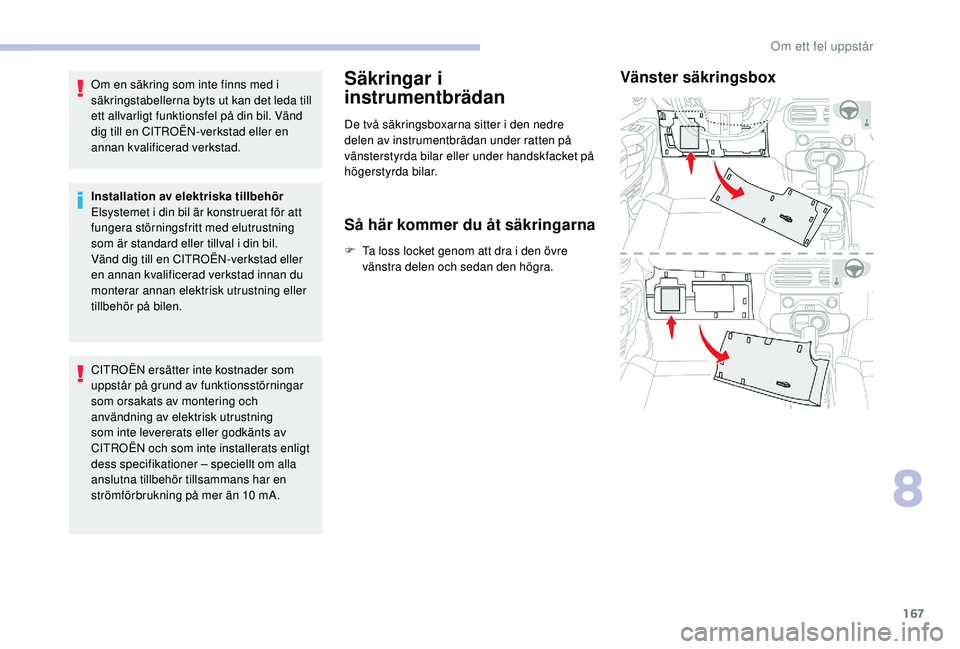

Om en säkring som inte finns med i
säkringstabellerna byts ut kan det leda till
ett allvarligt funktionsfel på din bil. Vänd
dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Installation av elektriska tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning
som är standard eller tillval i din bil.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad innan du
monterar annan elektrisk utrustning eller
tillbehör på bilen.
CITROËN ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och
användning av elektrisk utrustning
som inte levererats eller godkänts av
CITROËN och som inte installerats enligt
dess specifikationer – speciellt om alla
anslutna tillbehör tillsammans har en
strömförbrukning på mer än 10 mA.Säkringar i
instrumentbrädan
De två säkringsboxarna sitter i den nedre
delen av instrumentbrädan under ratten på
vänsterstyrda bilar eller under handskfacket på
högerstyrda bilar.
Så här kommer du åt säkringarna
F Ta loss locket genom att dra i den övre vänstra delen och sedan den högra.

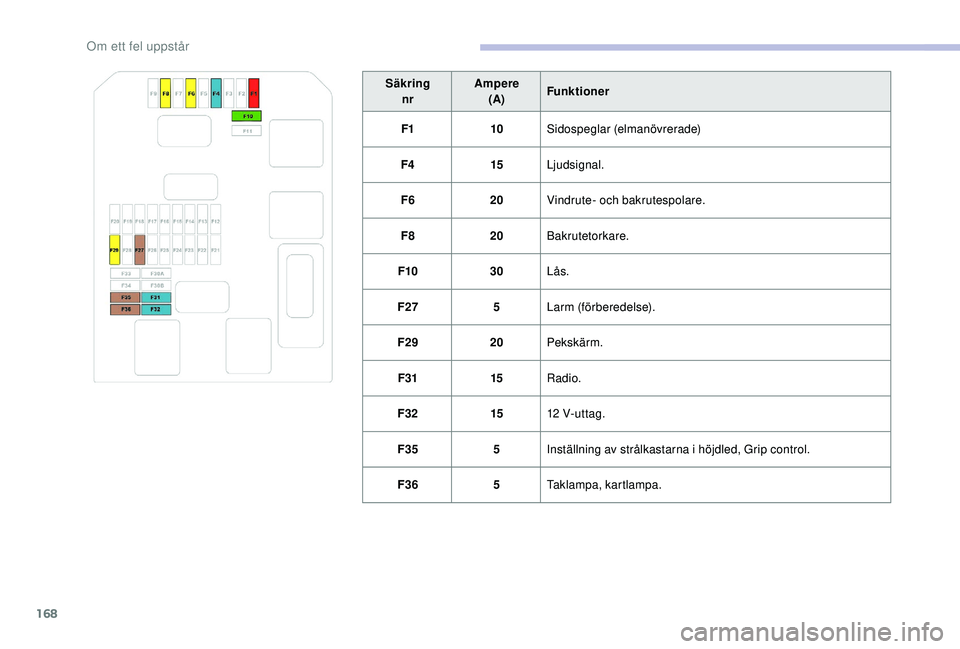

Vänster säkringsbox
8
Om ett fel uppstår

168
Säkringnr Ampere
(A) Funktioner
F1 10Sidospeglar (elmanövrerade)
F4 15Ljudsignal.
F6 20Vindrute- och bakrutespolare.
F8 20Bakrutetorkare.
F10 30Lås.
F27 5Larm (förberedelse).
F29 20Pekskärm.
F31 15Radio.
F32 1512


V- ut t ag.
F35 5Inställning av strålkastarna i höjdled, Grip control.
F36 5Taklampa, kartlampa.
Om ett fel uppstår
