Page 141 of 256

139

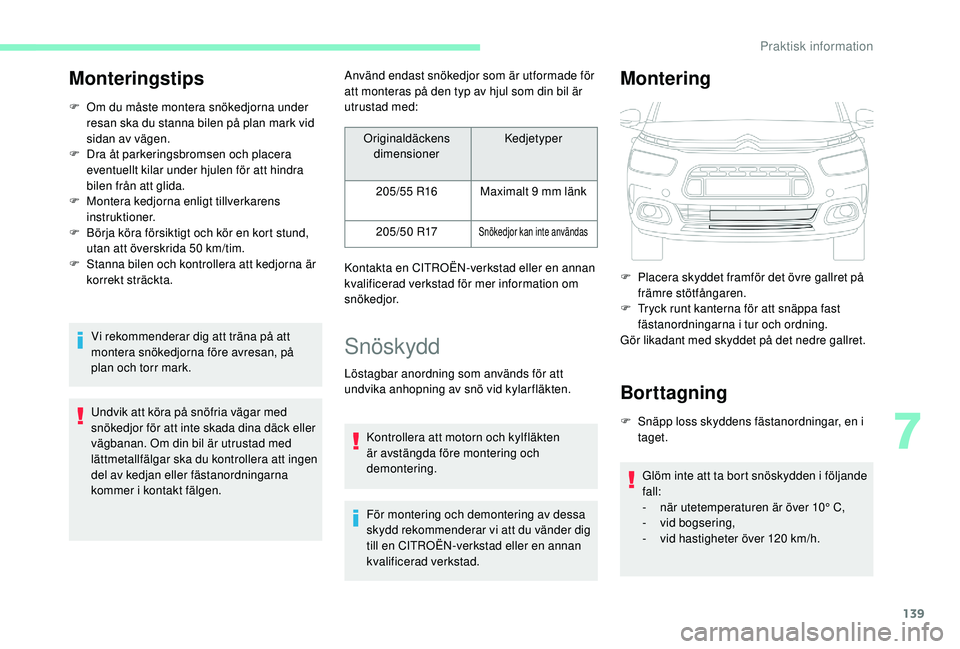

Monteringstips
F Om du måste montera snökedjorna under resan ska du stanna bilen på plan mark vid
sidan av vägen.
F
D
ra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra
bilen från att glida.
F
M
ontera kedjorna enligt tillverkarens
instruktioner.
F
B
örja köra försiktigt och kör en kort stund,
utan att överskrida 50
km/tim.
F
S
tanna bilen och kontrollera att kedjorna är
korrekt sträckta.
Vi rekommenderar dig att träna på att
montera snökedjorna före avresan, på
plan och torr mark.
Undvik att köra på snöfria vägar med
snökedjor för att inte skada dina däck eller
vägbanan. Om din bil är utrustad med
lättmetallfälgar ska du kontrollera att ingen
del av kedjan eller fästanordningarna
kommer i kontakt fälgen. Använd endast snökedjor som är utformade för
att monteras på den typ av hjul som din bil är
utrustad med:
Snöskydd
Löstagbar anordning som används för att
undvika anhopning av snö vid kylarfläkten.
Kontrollera att motorn och kylfläkten
är avstängda före montering och
demontering.
För montering och demontering av dessa
skydd rekommenderar vi att du vänder dig
till en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Montering
Borttagning
F Snäpp loss skyddens fästanordningar, en i taget.
Glöm inte att ta bort snöskydden i följande
fall:
-
n
är utetemperaturen är över 10° C,
-
v
id bogsering,
-
v
id hastigheter över 120 km/h.
Originaldäckens
dimensioner Kedjetyper
205/55 R16 Maximalt 9
mm länk
205/50 R17
Snökedjor kan inte användas
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad för mer information om
snökedjor. F
P lacera skyddet framför det övre gallret på
främre stötfångaren.
F
T
ryck runt kanterna för att snäppa fast
fästanordningarna i tur och ordning.
Gör likadant med skyddet på det nedre gallret.
7
Praktisk information
Page 142 of 256

140
Dragkrok
Lastfördelning
F F ördela lasten jämnt över släpet med de
tyngsta föremålen närmast axeln. Kultrycket
ska ligga nära det högsta tillåtna värdet,
utan att det överskrids.
Luftens densitet minskar med höjden över
havet och så även motorns prestanda. Den
maximalt tillåtna släpvagnsvikten ska minskas
med 10
% för varje extra 1 000 meter över
havet.
Använd dragkrokar och tillhörande
omodifierade elsatser som är godkända
av CITROËN. Vi rekommenderar att
monteringen görs av en CITROËN-verkstad
eller en annan kvalificerad verkstad.
Monteras dragkroken av någon annan än
en CITROËN-verkstad, måste monteringen
ovillkorligen ske efter tillverkarens
rekommendationer.
Vissa körhjälpfunktioner eller funktioner
för hjälp vid manövrering inaktiveras
automatiskt om en godkänd dragkrok
används. Observera den maximala släpvagnsvikten
som visas på din bils registreringsbevis,
på tillverkardekalen samt i avsnittet
Tekniska data
i den här handboken.
För att hålla det maximalt tillåtna
kultr ycket (draganordning) ska även de
tillbehör som används (cykelhållare,
dragkärror etc) räknas in.
Följ den lagstiftning som gäller i det land
där du befinner dig.
Ta bort den snabblossningsbara
dragkulan när du inte kör med släp.
Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner
bort vid behov, t.ex.
luftkonditioneringen,
bakruteuppvärmningen etc.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Energisparläge
System som styr driftstiden hos vissa
funktioner för att bibehålla tillräcklig laddning i
batteriet.
När motorn har stängts av kan du fortfarande
använda vissa funktioner som t.ex.
ljud- och
multimediasystem, vindrutetorkare, halvljus,
taklampor etc. under en sammanlagd tid av
högst cirka fyrtio minuter.
Övergång till energisparläge
Ett meddelande på pekskärmen talar om
att bilen ställs i energisparläge. De aktiva
funktionerna ställs i standby-läge.
Om ett telefonsamtal pågår samtidigt
kan det fortsätta i cirka 10
minuter med
handsfreesatsen till bilradion.
Stänga av läget
Funktionerna aktiveras igen automatiskt nästa
gång bilen används.
För att kunna använda funktionerna igen
startar du motorn och låter den vara i gång:
-
m
indre än tio minuter, för att kunna använda
utrustningen i cirka fem minuter,
-
m
er än tio minuter, för att kunna använda
utrustningen i cirka trettio minuter.
Praktisk information
Page 143 of 256

141
Det går inte att starta motorn med ett
urladdat batteri.
Läs under motsvarande rubrik för mer
information om 12
V-batteriet.
Starta motorn och låt den vara igång enligt
beskrivningen ovan, för att garantera att
batteriet har tillräcklig laddning.
Du ska inte starta om motorn upprepade
gånger för att ladda batteriet.

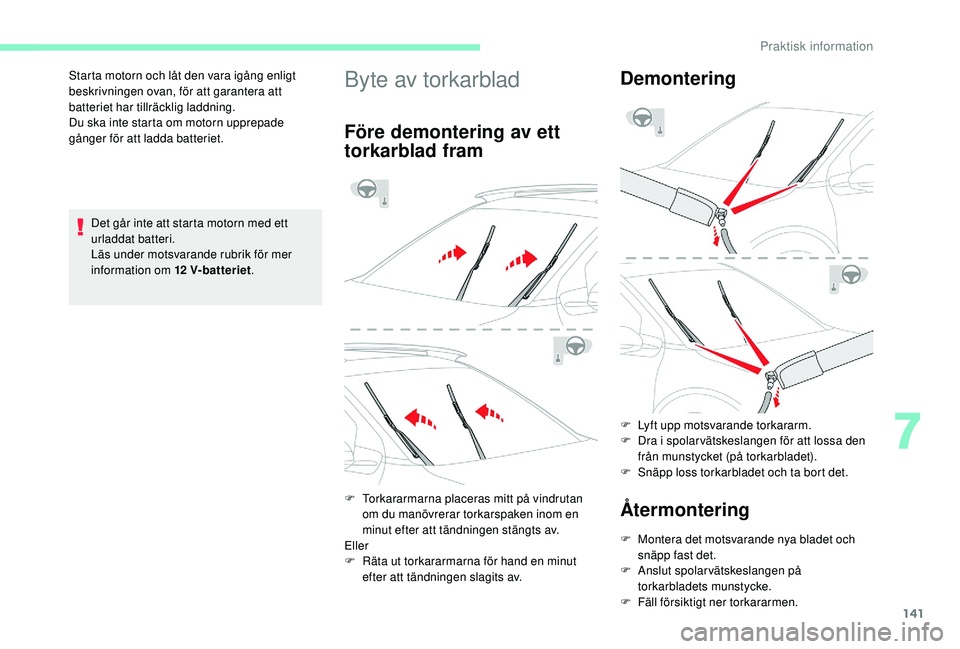

Byte av torkarblad
Före demontering av ett
torkarblad fram
F Torkararmarna placeras mitt på vindrutan
om du manövrerar torkarspaken inom en
minut efter att tändningen stängts av.
Eller
F
R
äta ut torkararmarna för hand en minut
efter att tändningen slagits av.
Demontering
F Lyft upp motsvarande torkararm.
F D ra i spolar vätskeslangen för att lossa den
från munstycket (på torkarbladet).
F
S
näpp loss torkarbladet och ta bort det.
Ã…termontering
F Montera det motsvarande nya bladet och snäpp fast det.
F
A
nslut spolarvätskeslangen på
torkarbladets munstycke.
F
F
äll försiktigt ner torkararmen.
7
Praktisk information
Page 144 of 256

142

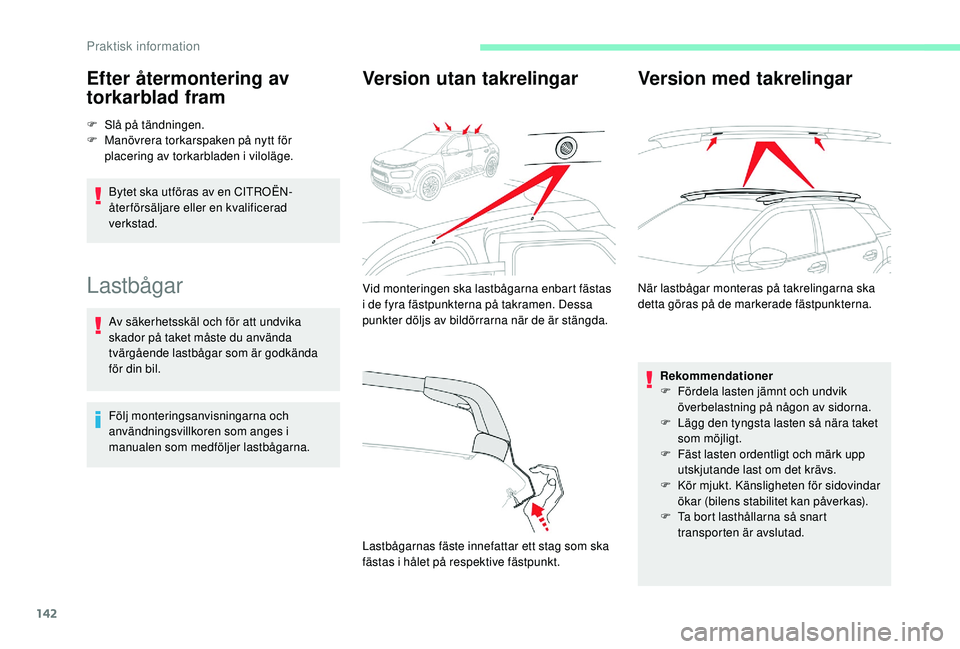

Efter återmontering av
torkarblad fram
F Slå på tändningen.
F M anövrera torkarspaken på nytt för
placering av torkarbladen i viloläge.
Bytet ska utföras av en CITROËN-
återförsäljare eller en kvalificerad
verkstad.
Lastbågar
Av säkerhetsskäl och för att undvika
skador på taket måste du använda
tvärgående lastbågar som är godkända
för din bil.
Följ monteringsanvisningarna och
användningsvillkoren som anges i
manualen som medföljer lastbågarna.
Version utan takrelingar
Vid monteringen ska lastbågarna enbart fästas
i de fyra fästpunkterna på takramen. Dessa
punkter döljs av bildörrarna när de är stängda.
Lastbågarnas fäste innefattar ett stag som ska
fästas i hålet på respektive fästpunkt.
Version med takrelingar
När lastbågar monteras på takrelingarna ska
detta göras på de markerade fästpunkterna.
Rekommendationer
F
F
ördela lasten jämnt och undvik
överbelastning på någon av sidorna.
F
L
ägg den tyngsta lasten så nära taket
som möjligt.
F
F
äst lasten ordentligt och märk upp
utskjutande last om det krävs.
F
K
ör mjukt. Känsligheten för sidovindar
ökar (bilens stabilitet kan påverkas).
F
T
a bort lasthållarna så snart
transporten är avslutad.
Praktisk information

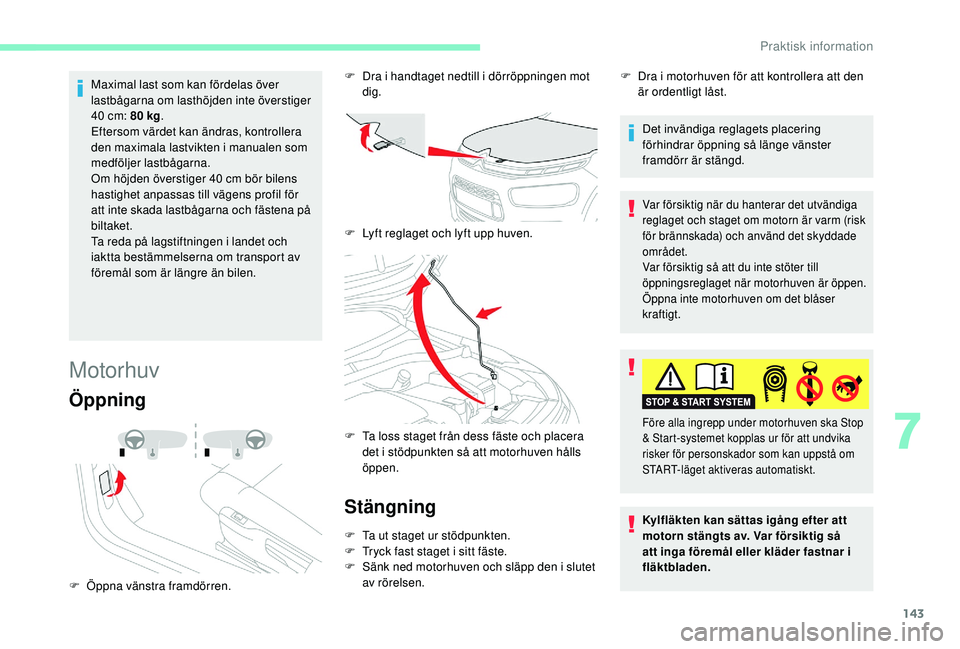

Page 145 of 256

143
Maximal last som kan fördelas över
lastbågarna om lasthöjden inte överstiger
40 cm: 80 kg.
Eftersom värdet kan ändras, kontrollera
den maximala lastvikten i manualen som
medföljer lastbågarna.
Om höjden överstiger 40
cm bör bilens
hastighet anpassas till vägens profil för
att inte skada lastbågarna och fästena på
biltaket.
Ta reda på lagstiftningen i landet och
iaktta bestämmelserna om transport av
föremål som är längre än bilen.
Motorhuv
Öppning
F Öppna vänstra framdörren. F
D
ra i handtaget nedtill i dörröppningen mot
dig.
F
L
yft reglaget och lyft upp huven.
F
T
a loss staget från dess fäste och placera
det i stödpunkten så att motorhuven hålls
öppen.
Stängning
F Ta ut staget ur stödpunkten.
F T ryck fast staget i sitt fäste.
F
S
änk ned motorhuven och släpp den i slutet
av rörelsen. Det invändiga reglagets placering
förhindrar öppning så länge vänster
framdörr är stängd.
F
D
ra i motorhuven för att kontrollera att den
är ordentligt låst.
Var försiktig när du hanterar det utvändiga
reglaget och staget om motorn är varm (risk
för brännskada) och använd det skyddade
området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser
kraftigt.
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.
Före alla ingrepp under motorhuven ska Stop
& Start-systemet kopplas ur för att undvika
risker för personskador som kan uppstå om
START-läget aktiveras automatiskt.
7
Praktisk information
Page 146 of 256

144
PÃ¥ grund av den elektriska utrustning som
finns i motorrummet rekommenderar vi dig
att i möjligaste mån undvika att utsätta det
för vatten (regn, tvättning etc.).

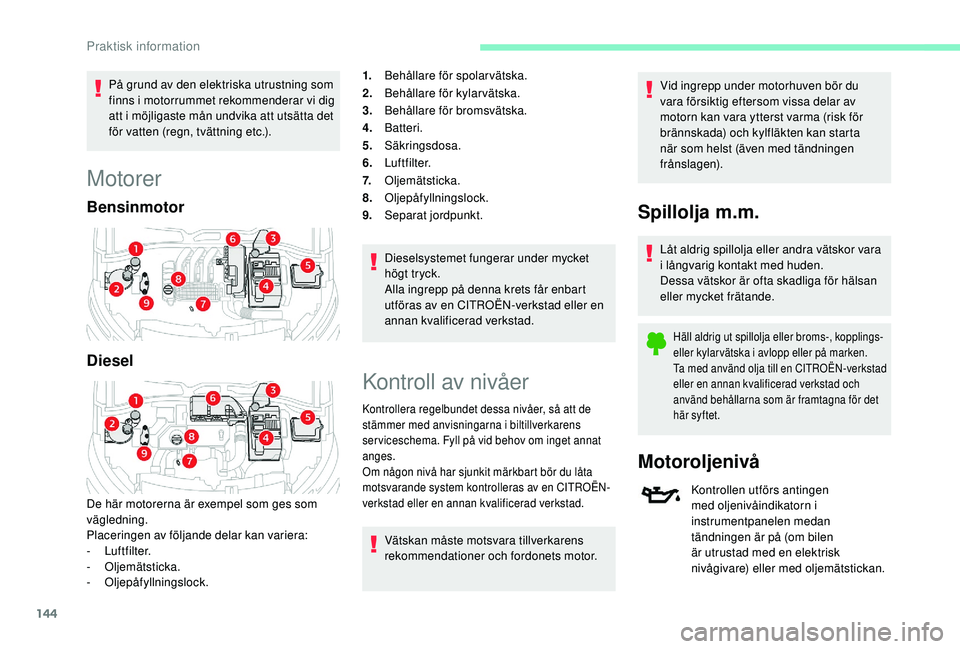

Motorer
Bensinmotor
Diesel
De här motorerna är exempel som ges som
vägledning.
Placeringen av följande delar kan variera:
-
Luftfilter.
-
Oljemätsticka.
-
Oljepåfyllningslock. 1.
Behållare för spolarvätska.
2. Behållare för kylarvätska.
3. Behållare för bromsvätska.
4. Batteri.
5. Säkringsdosa.
6. Luftfilter.
7. Oljemätsticka.
8. Oljepåfyllningslock.
9. Separat jordpunkt.
Dieselsystemet fungerar under mycket
högt tryck.
Alla ingrepp på denna krets får enbart
utföras av en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Kontroll av nivåer
Kontrollera regelbundet dessa nivåer, så att de
stämmer med anvisningarna i biltillverkarens
ser viceschema. Fyll på vid behov om inget annat
anges.
Om någon nivå har sjunkit märkbart bör du låta
motsvarande system kontrolleras av en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Vätskan måste motsvara tillverkarens
rekommendationer och fordonets motor. Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta
när som helst (även med tändningen
frånslagen).
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor vara
i långvarig kontakt med huden.
Dessa vätskor är ofta skadliga för hälsan
eller mycket frätande.
Häll aldrig ut spillolja eller broms-, kopplings-
eller kylarvätska i avlopp eller på marken.
Ta med använd olja till en CITROËN-verkstad
eller en annan kvalificerad verkstad och
använd behållarna som är framtagna för det
här syftet.
Motoroljenivå
Kontrollen utförs antingen
med oljenivåindikatorn i
instrumentpanelen medan
tändningen är på (om bilen
är utrustad med en elektrisk
nivågivare) eller med oljemätstickan.
Praktisk information
Page 147 of 256

145

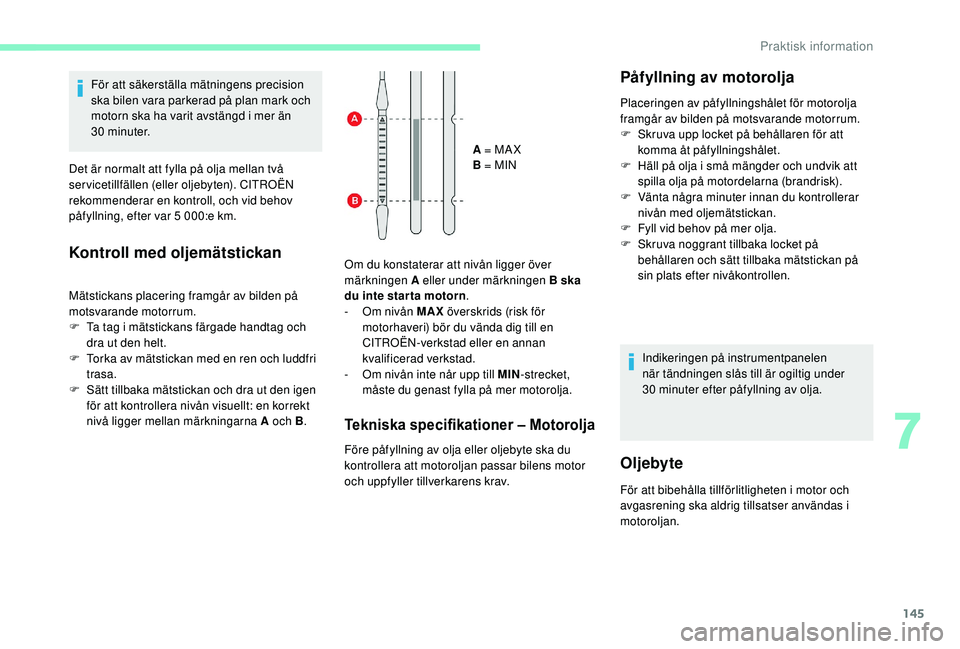

För att säkerställa mätningens precision
ska bilen vara parkerad på plan mark och
motorn ska ha varit avstängd i mer än
30
minuter.
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). CITROËN
rekommenderar en kontroll, och vid behov
påfyllning, efter var 5
000:e km.
Kontroll med oljemätstickan
Mätstickans placering framgår av bilden på
motsvarande motorrum.
F
T
a tag i mätstickans färgade handtag och
dra ut den helt.
F
T
orka av mätstickan med en ren och luddfri
trasa.
F
S
ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .A = MA X
B = MIN
Om du konstaterar att nivån ligger över
märkningen A eller under märkningen B ska
du inte star ta motorn .
-
O
m nivån MAX överskrids (risk för
motorhaveri) bör du vända dig till en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
-
O
m nivån inte når upp till MIN-strecket,
måste du genast fylla på mer motorolja.
Tekniska specifikationer – Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan passar bilens motor
och uppfyller tillverkarens krav.
PÃ¥fyllning av motorolja
Placeringen av påfyllningshålet för motorolja
framgår av bilden på motsvarande motorrum.
F
S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F
H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F
V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F
F
yll vid behov på mer olja.
F
S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Indikeringen på instrumentpanelen
när tändningen slås till är ogiltig under
30
minuter efter påfyllning av olja.
Oljebyte
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan.
7
Praktisk information
Page 148 of 256

146

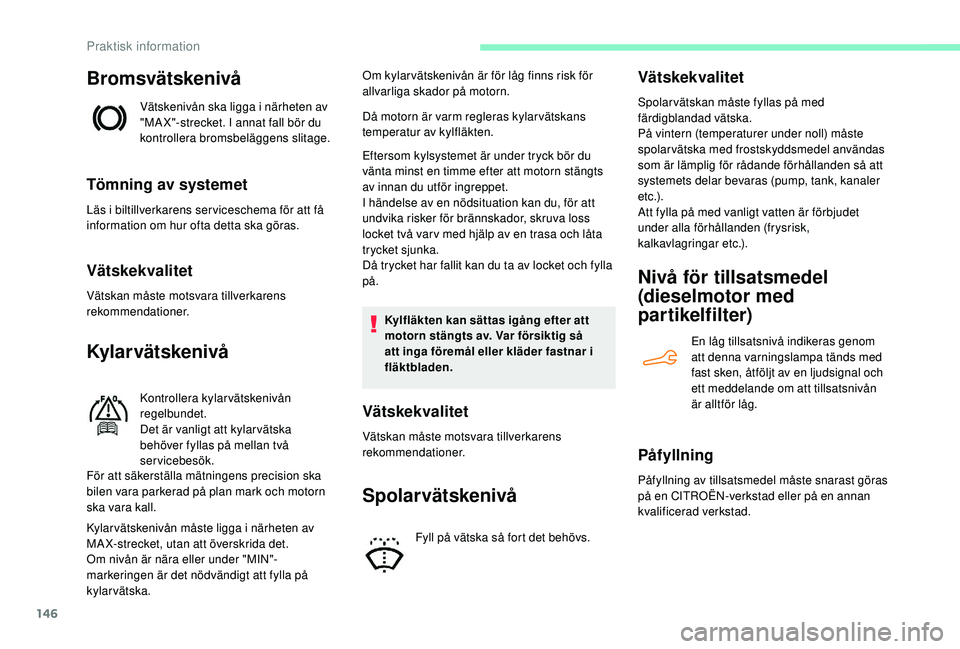

Bromsvätskenivå
Vätskenivån ska ligga i närheten av
"MA X"-strecket. I annat fall bör du
kontrollera bromsbeläggens slitage.
Tömning av systemet
Läs i biltillverkarens ser viceschema för att få
information om hur ofta detta ska göras.
Vätskekvalitet
Vätskan måste motsvara tillverkarens
rekommendationer.
Kylar vätskenivå
Kontrollera kylarvätskenivån
regelbundet.
Det är vanligt att kylarvätska
behöver fyllas på mellan två
servicebesök.
För att säkerställa mätningens precision ska
bilen vara parkerad på plan mark och motorn
ska vara kall. Om kylarvätskenivån är för låg finns risk för
allvarliga skador på motorn.
Då motorn är varm regleras kylar vätskans
temperatur av kylfläkten.
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
I händelse av en nödsituation kan du, för att
undvika risker för brännskador, skruva loss
locket två var v med hjälp av en trasa och låta
trycket sjunka.
DÃ¥ trycket har fallit kan du ta av locket och fylla
på.
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.Vätskekvalitet
Vätskan måste motsvara tillverkarens
rekommendationer.
Kylar vätskenivån måste ligga i närheten av
MA X-strecket, utan att överskrida det.
Om nivån är nära eller under "MIN"-
markeringen är det nödvändigt att fylla på
kylarvätska.
Spolar vätskenivå
Fyll på vätska så fort det behövs.
Vätskekvalitet
Spolarvätskan måste fyllas på med
färdigblandad vätska.
På vintern (temperaturer under noll) måste
spolarvätska med frostskyddsmedel användas
som är lämplig för rådande förhållanden så att
systemets delar bevaras (pump, tank, kanaler
e t c .) .
Att fylla på med vanligt vatten är förbjudet
under alla förhållanden (frysrisk,
kalkavlagringar etc.).
Nivå för tillsatsmedel
(dieselmotor med
partikelfilter)
En låg tillsatsnivå indikeras genom
att denna varningslampa tänds med
fast sken, åtföljt av en ljudsignal och
ett meddelande om att tillsatsnivån
är alltför låg.
PÃ¥fyllning
Påfyllning av tillsatsmedel måste snarast göras
på en CITROËN-verkstad eller på en annan
kvalificerad verkstad.
Praktisk information
Page 149 of 256

147

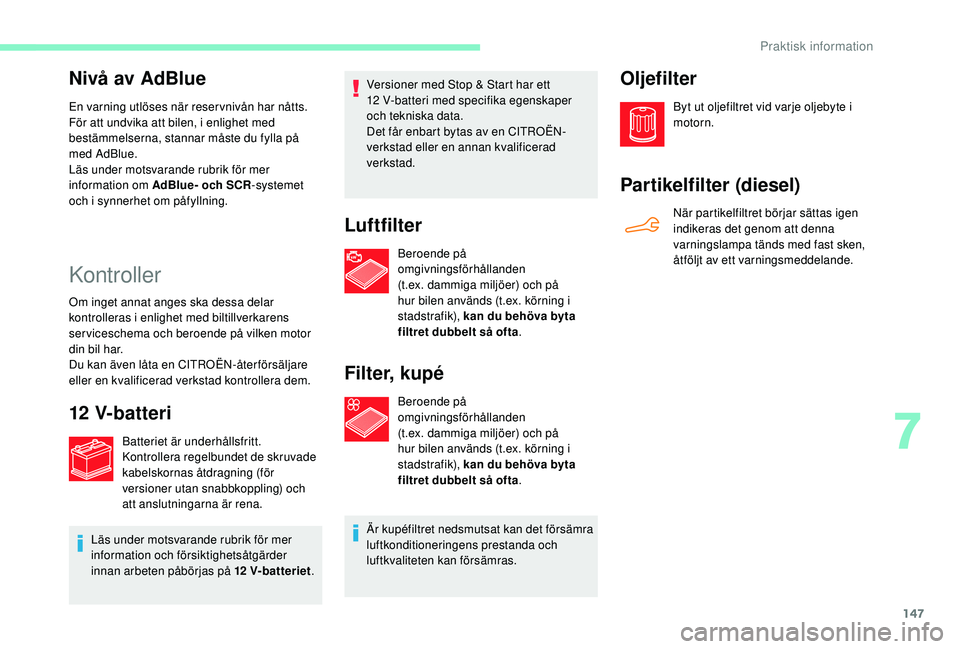

Nivå av AdBlue
En varning utlöses när reservnivån har nåtts.
För att undvika att bilen, i enlighet med
bestämmelserna, stannar måste du fylla på
med AdBlue.
Läs under motsvarande rubrik för mer
information om AdBlue- och SCR-systemet
och i synnerhet om påfyllning.
Kontroller
Om inget annat anges ska dessa delar
kontrolleras i enlighet med biltillverkarens
serviceschema och beroende på vilken motor
din bil har.
Du kan även låta en CITROËN-åter försäljare
eller en kvalificerad verkstad kontrollera dem.
12 V-batteri
Batteriet är underhållsfritt.
Kontrollera regelbundet de skruvade
kabelskornas åtdragning (för
versioner utan snabbkoppling) och
att anslutningarna är rena.
Läs under motsvarande rubrik för mer
information och försiktighetsåtgärder
innan arbeten påbörjas på 12
V-batteriet.Versioner med Stop & Start har ett
12
V-batteri med specifika egenskaper
och tekniska data.
Det får enbart bytas av en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
Luftfilter
Beroende på
omgivningsförhållanden
(t.ex.
dammiga miljöer) och på
hur bilen används (t.ex.
körning i
stadstrafik), kan du behöva byta
filtret dubbelt så ofta .
Fi l t e r, k u p é
Beroende på
omgivningsförhållanden
(t.ex.
dammiga miljöer) och på
hur bilen används (t.ex.
körning i
stadstrafik), kan du behöva byta
filtret dubbelt så ofta .
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Oljefilter
Byt ut oljefiltret vid varje oljebyte i
motorn.
Partikelfilter (diesel)
När partikelfiltret börjar sättas igen
indikeras det genom att denna
varningslampa tänds med fast sken,
åtföljt av ett varningsmeddelande.
7
Praktisk information
Page 150 of 256

148

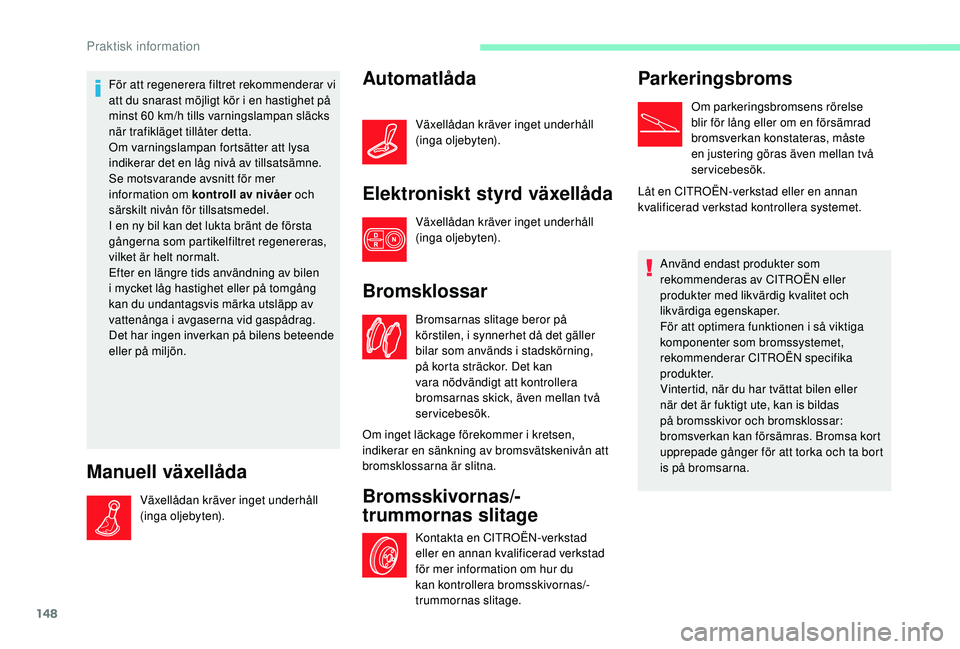

För att regenerera filtret rekommenderar vi
att du snarast möjligt kör i en hastighet på
minst 60
km/h tills varningslampan släcks
när trafikläget tillåter detta.
Om varningslampan fortsätter att lysa
indikerar det en låg nivå av tillsatsämne.
Se motsvarande avsnitt för mer
information om kontroll av nivåer och
särskilt nivån för tillsatsmedel.
I en ny bil kan det lukta bränt de första
gångerna som partikelfiltret regenereras,
vilket är helt normalt.
Efter en längre tids användning av bilen
i mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgaserna vid gaspådrag.
Det har ingen inverkan på bilens beteende
eller på miljön.
Manuell växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Automatlåda
Växellådan kräver inget underhåll
(inga oljebyten).
Elektroniskt styrd växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Bromsklossar
Bromsarnas slitage beror på
körstilen, i synnerhet då det gäller
bilar som används i stadskörning,
på korta sträckor. Det kan
vara nödvändigt att kontrollera
bromsarnas skick, även mellan två
servicebesök.
Om inget läckage förekommer i kretsen,
indikerar en sänkning av bromsvätskenivån att
bromsklossarna är slitna.
Bromsskivornas/-
trummornas slitage
Kontakta en CITROËN-verkstad
eller en annan kvalificerad verkstad
för mer information om hur du
kan kontrollera bromsskivornas/-
trummornas slitage.
Parkeringsbroms
Om parkeringsbromsens rörelse
blir för lång eller om en försämrad
bromsverkan konstateras, måste
en justering göras även mellan två
servicebesök.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
Använd endast produkter som
rekommenderas av CITROËN eller
produkter med likvärdig kvalitet och
likvärdiga egenskaper.
För att optimera funktionen i så viktiga
komponenter som bromssystemet,
rekommenderar CITROËN specifika
produkter.
Vintertid, när du har tvättat bilen eller
när det är fuktigt ute, kan is bildas
på bromsskivor och bromsklossar:
bromsverkan kan försämras. Bromsa kort
upprepade gånger för att torka och ta bort
is på bromsarna.
Praktisk information
