CITROEN C4 CACTUS 2019 Libretti Di Uso E manutenzione (in Italian)

9

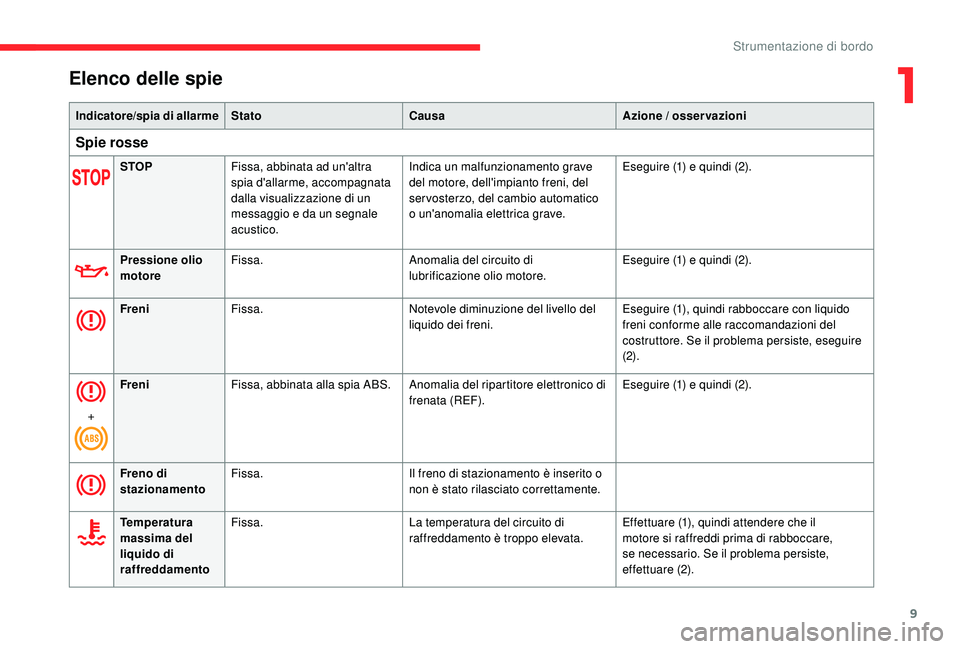

Elenco delle spie
Indicatore/spia di allarmeStato Causa Azione / osservazioni
Spie rosse
STOPFissa, abbinata ad un'altra
spia d'allarme, accompagnata
dalla visualizzazione di un
messaggio e da un segnale
acustico. Indica un malfunzionamento grave
del motore, dell'impianto freni, del
ser vosterzo, del cambio automatico
o un'anomalia elettrica grave.
Eseguire (1) e quindi (2).
Pressione olio
motore Fissa.
Anomalia del circuito di
lubrificazione olio motore. Eseguire (1) e quindi (2).
Freni Fissa. Notevole diminuzione del livello del
liquido dei freni. Eseguire (1), quindi rabboccare con liquido
freni conforme alle raccomandazioni del
costruttore. Se il problema persiste, eseguire
(2).
+ Freni
Fissa, abbinata alla spia ABS. Anomalia del ripartitore elettronico di
frenata (REF). Eseguire (1) e quindi (2).
Freno di
stazionamento Fissa.
Il freno di stazionamento è inserito o
non è stato rilasciato correttamente.
Temperatura
massima del
liquido di
raffreddamento Fissa.
La temperatura del circuito di
raffreddamento è troppo elevata. Effettuare (1), quindi attendere che il
motore si raffreddi prima di rabboccare,
se necessario. Se il problema persiste,
effettuare (2).
1
Strumentazione di bordo

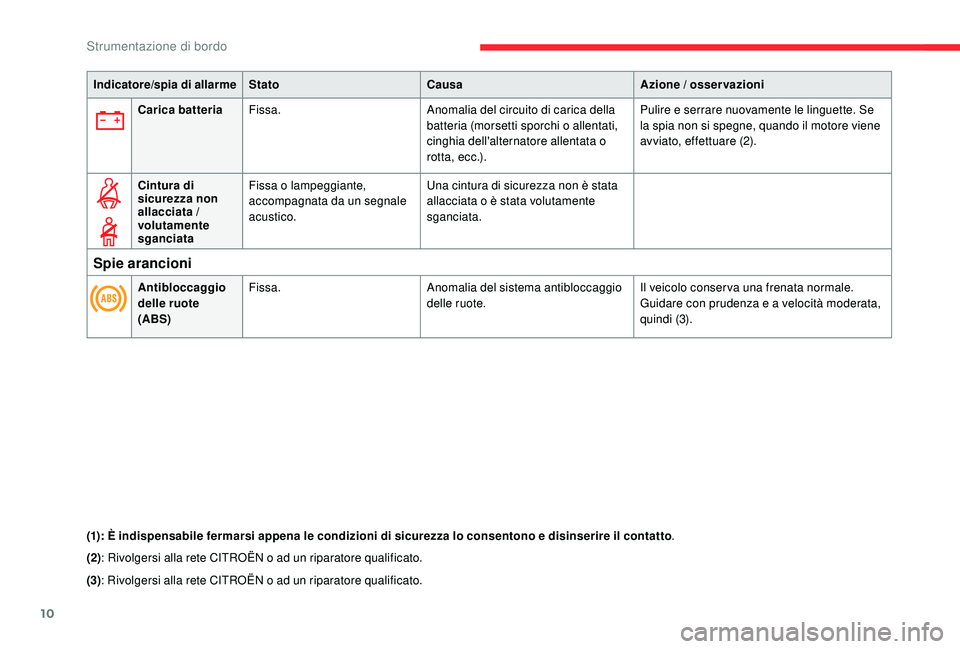

10

Indicatore/spia di allarmeStato Causa Azione / osservazioni
Carica batteria Fissa. Anomalia del circuito di carica della
batteria (morsetti sporchi o allentati,
cinghia dell'alternatore allentata o
r o t t a , e c c .) . Pulire e serrare nuovamente le linguette. Se
la spia non si spegne, quando il motore viene
avviato, effettuare (2).
Cintura di
sicurezza non
allacciata /
volutamente
sganciata Fissa o lampeggiante,
accompagnata da un segnale
acustico.
Una cintura di sicurezza non è stata
allacciata o è stata volutamente
sganciata.
Spie arancioni
Antibloccaggio
delle ruote
(ABS)Fissa.
Anomalia del sistema antibloccaggio
delle ruote. Il veicolo conserva una frenata normale.
Guidare con prudenza e a velocità moderata,
quindi (3).
(1): È indispensabile fermarsi appena le condizioni di sicurezza lo consentono e disinserire il contatto .
(2): Rivolgersi alla rete CITROËN o ad un riparatore qualificato.
(3) : Rivolgersi alla rete CITROËN o ad un riparatore qualificato.
Strumentazione di bordo

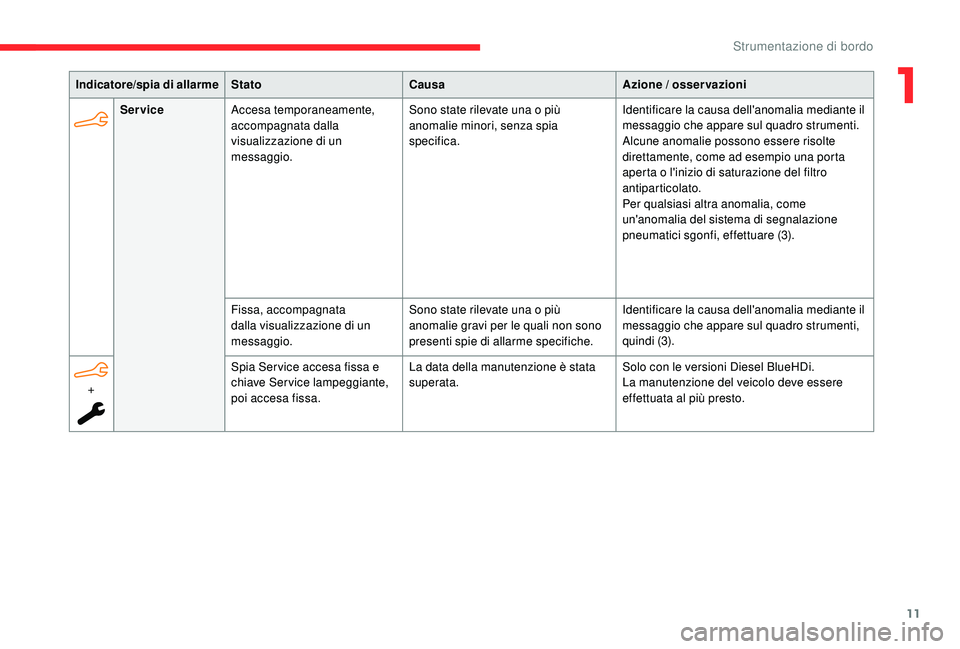

11
Indicatore/spia di allarmeStato Causa Azione / osservazioni
Service Accesa temporaneamente,
accompagnata dalla
visualizzazione di un
messaggio. Sono state rilevate una o più
anomalie minori, senza spia
specifica.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti.
Alcune anomalie possono essere risolte
direttamente, come ad esempio una porta
aperta o l'inizio di saturazione del filtro
antiparticolato.
Per qualsiasi altra anomalia, come
un'anomalia del sistema di segnalazione
pneumatici sgonfi, effettuare (3).
Fissa, accompagnata
dalla visualizzazione di un
messaggio. Sono state rilevate una o più
anomalie gravi per le quali non sono
presenti spie di allarme specifiche. Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti,
quindi (3).
+ Spia Ser vice accesa fissa e
chiave Service lampeggiante,
poi accesa fissa. La data della manutenzione è stata
superata.
Solo con le versioni Diesel BlueHDi.
La manutenzione del veicolo deve essere
effettuata al più presto.
1
Strumentazione di bordo

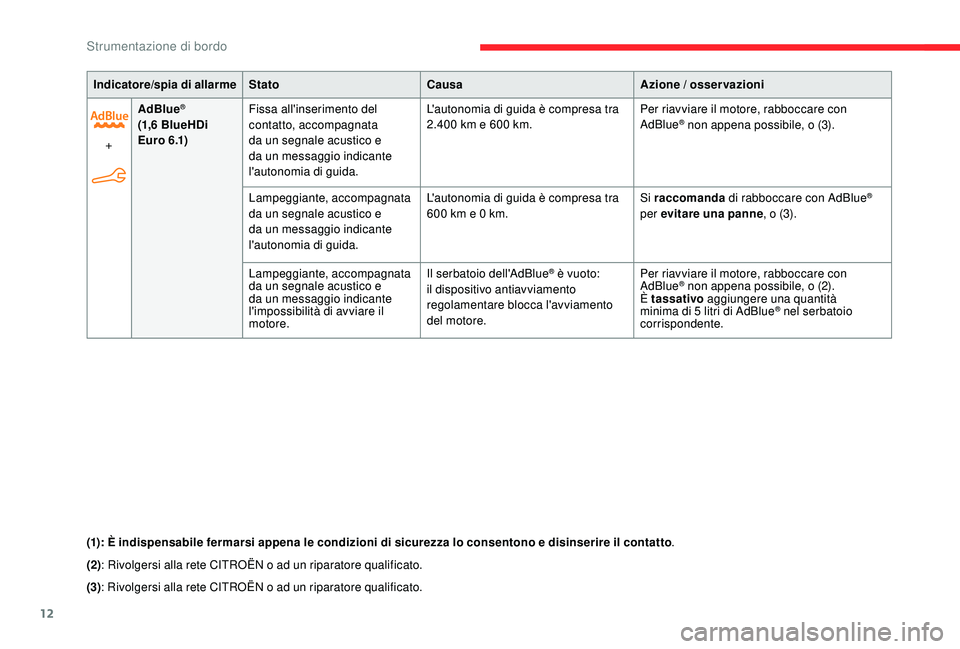

12
Indicatore/spia di allarmeStato Causa Azione / osservazioni
+ AdBlue
®
(1,6 BlueHDi
E u r o 6 .1) Fissa all'inserimento del
contatto, accompagnata
da un segnale acustico e
da un messaggio indicante
l'autonomia di guida. L'autonomia di guida è compresa tra
2.400 km e 600 km.
Per riavviare il motore, rabboccare con
AdBlue® non appena possibile, o (3).
Lampeggiante, accompagnata
da un segnale acustico e
da un messaggio indicante
l'autonomia di guida. L'autonomia di guida è compresa tra
600 km e 0 km.
Si raccomanda
di rabboccare con AdBlue
®
per evitare una panne , o (3).
Lampeggiante, accompagnata
da un segnale acustico e
da un messaggio indicante
l'impossibilità di avviare il
motore. Il serbatoio dell'AdBlue
® è vuoto:
il dispositivo antiavviamento
regolamentare blocca l'avviamento
del motore. Per riavviare il motore, rabboccare con
AdBlue® non appena possibile, o (2).
È tassativo aggiungere una quantità
minima di 5 litri di AdBlue
® nel serbatoio
corrispondente.
(1): È indispensabile fermarsi appena le condizioni di sicurezza lo consentono e disinserire il contatto .
(2): Rivolgersi alla rete CITROËN o ad un riparatore qualificato.
(3) : Rivolgersi alla rete CITROËN o ad un riparatore qualificato.
Strumentazione di bordo

13
Indicatore/spia di allarmeStato Causa Azione / osservazioni
AdBlue
®
(1,5 BlueHDi
Euro 6.2) Accesa per circa trenta
secondi all'inserimento del
contatto, accompagnata
da un segnale acustico e
da un messaggio indicante
l'autonomia di guida. L'autonomia di guida è compresa tra
2.400 km e 800 km.
Rabboccare il AdBlue
®.
È possibile aggiungere fino a 10 litri di
AdBlue
® nel serbatoio corrispondente.
Fissa all'inserimento del
contatto, accompagnata
da un segnale acustico e
da un messaggio indicante
l'autonomia di guida. L'autonomia di guida è compresa tra
100 e 800 km.
Rabboccare il AdBlue
® rapidamente
, o (3).
È possibile aggiungere fino a 10 litri di
AdBlue
® nel serbatoio corrispondente.
lampeggiante, accompagnata
da un segnale acustico e
da un messaggio indicante
l'autonomia di guida. L'autonomia è inferiore a 100 km. Si raccomanda
di rabboccare il AdBlue
® per
evitare una panne , o (3).
È possibile aggiungere fino a 10 litri di
AdBlue
® nel serbatoio corrispondente.
lampeggiante, accompagnata
da un segnale acustico e
da un messaggio indicante
l'impossibilità di avviare il
motore. Il serbatoio dell'AdBlue
® è vuoto:
il dispositivo antiavviamento
regolamentare blocca l'avviamento
del motore. Per riavviare il motore, rabboccare il AdBlue®
non appena possibile, o (2).
È tassativo aggiungere una quantità
minima di 5 litri di AdBlue
® nel serbatoio
corrispondente.
(1): È indispensabile fermarsi appena le condizioni di sicurezza lo consentono e disinserire il contatto .
(2) : Rivolgersi alla rete CITROËN o ad un riparatore qualificato.
(3) : Rivolgersi alla rete CITROËN o ad un riparatore qualificato.
1
Strumentazione di bordo

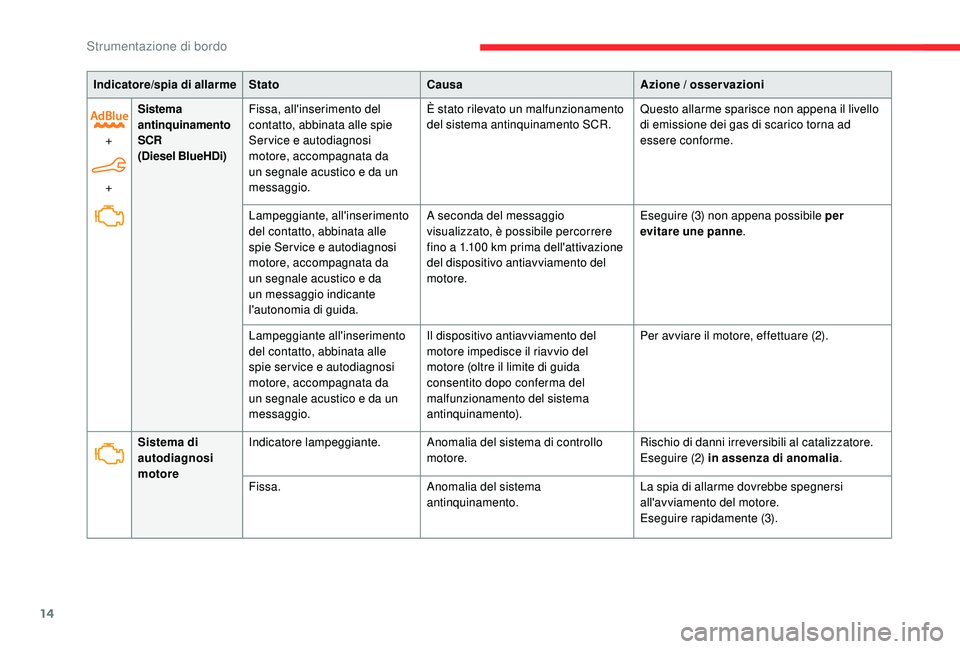

14
Indicatore/spia di allarmeStato Causa Azione / osservazioni
+
+ Sistema
antinquinamento
SCR
(Diesel BlueHDi)
Fissa, all'inserimento del
contatto, abbinata alle spie
Ser vice e autodiagnosi
motore, accompagnata da
un segnale acustico e da un
messaggio. È stato rilevato un malfunzionamento
del sistema antinquinamento SCR.
Questo allarme sparisce non appena il livello
di emissione dei gas di scarico torna ad
essere conforme.
Lampeggiante, all'inserimento
del contatto, abbinata alle
spie Ser vice e autodiagnosi
motore, accompagnata da
un segnale acustico e da
un messaggio indicante
l'autonomia di guida. A seconda del messaggio
visualizzato, è possibile percorrere
fino a 1.100 km prima dell'attivazione
del dispositivo antiavviamento del
motore.
Eseguire (3) non appena possibile per
evitare une panne
.
Lampeggiante all'inserimento
del contatto, abbinata alle
spie ser vice e autodiagnosi
motore, accompagnata da
un segnale acustico e da un
messaggio. Il dispositivo antiavviamento del
motore impedisce il riavvio del
motore (oltre il limite di guida
consentito dopo conferma del
malfunzionamento del sistema
antinquinamento). Per avviare il motore, effettuare (2).
Sistema di
autodiagnosi
motore Indicatore lampeggiante.
Anomalia del sistema di controllo
motore. Rischio di danni irreversibili al catalizzatore.
Eseguire (2) in assenza di anomalia
.
Fissa. Anomalia del sistema
antinquinamento. La spia di allarme dovrebbe spegnersi
all'avviamento del motore.
Eseguire rapidamente (3).
Strumentazione di bordo

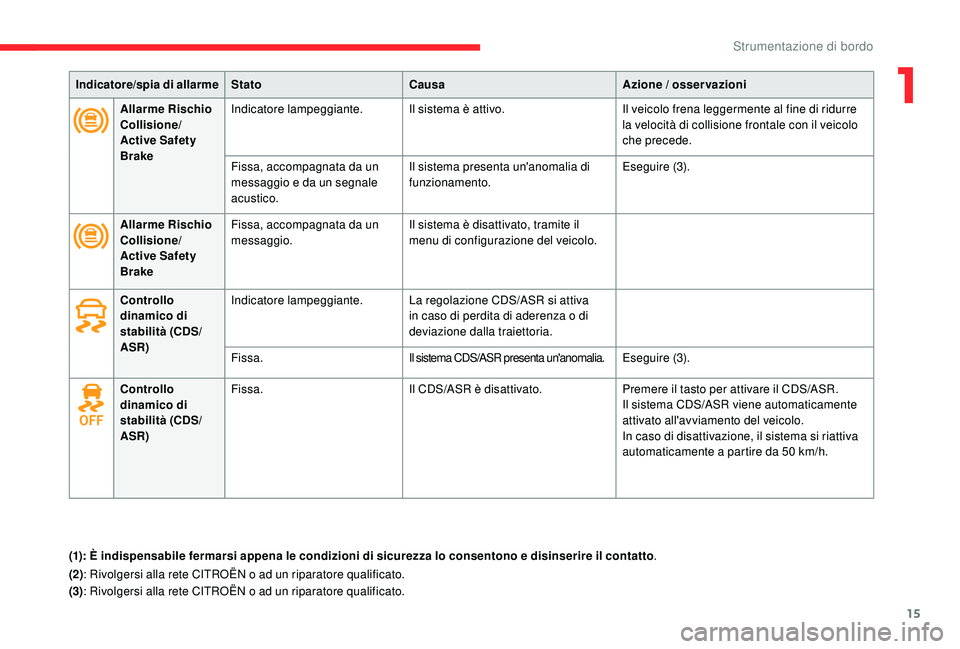

15
Indicatore/spia di allarmeStato Causa Azione / osservazioni
Allarme Rischio
Collisione/
Active Safety
Brake Indicatore lampeggiante.
Il sistema è attivo. Il veicolo frena leggermente al fine di ridurre
la velocità di collisione frontale con il veicolo
che precede.
Fissa, accompagnata da un
messaggio e da un segnale
acustico. Il sistema presenta un'anomalia di
funzionamento.
Eseguire (3).
Allarme Rischio
Collisione/
Active Safety
Brake Fissa, accompagnata da un
messaggio.
Il sistema è disattivato, tramite il
menu di configurazione del veicolo.
Controllo
dinamico di
stabilità (CDS/
ASR) Indicatore lampeggiante.
La regolazione CDS/ASR si attiva
in caso di perdita di aderenza o di
deviazione dalla traiettoria.
Fissa. Il sistema CDS/ASR presenta un'anomalia. Eseguire (3).
Controllo
dinamico di
stabilità (CDS/
ASR) Fissa.
Il CDS/ASR è disattivato. Premere il tasto per attivare il CDS/ASR.
Il sistema CDS/ASR viene automaticamente
attivato all'avviamento del veicolo.
In caso di disattivazione, il sistema si riattiva
automaticamente a partire da 50 km/h.
(1): È indispensabile fermarsi appena le condizioni di sicurezza lo consentono e disinserire il contatto .
(2): Rivolgersi alla rete CITROËN o ad un riparatore qualificato.
(3) : Rivolgersi alla rete CITROËN o ad un riparatore qualificato.
1
Strumentazione di bordo

16
Pressione di
gonfiaggio
insufficienteFissa, accompagnata da un
segnale acustico e da un
messaggio. La pressione di una o più ruote è
insufficiente.
Controllare la pressione dei pneumatici il più
presto possibile.
Reinizializzare il sistema di rilevamento dopo
aver regolato la pressione.
+ Pressione di
gonfiaggio
insufficiente Lampeggiante, quindi
fissa, accompagnata
dall'accensione della spia
Service. Il sistema presenta un
malfunzionamento: il controllo della
pressione dei pneumatici non è più
garantito. Controllare la pressione dei pneumatici non
appena possibile e (3).
Preriscaldamento

motore DieselFissa.
La durata dell'accensione
della spia dipende dalle
condizioni climatiche. Il contatto è inserito.
Attendere lo spegnimento della spia prima di
avviare il motore.
Se il motore non si avvia, interrompere
il contatto e attendere nuovamente lo
spegnimento della spia, quindi avviare il
motore.
Airbag
passeggero
anteriore (ON) Fissa.
L'airbag del passeggero anteriore è
attivato.
Il comando è in posizione "ON". In questo caso, NON collocare un
seggiolino per bambini con "schienale
verso la strada" sul sedile del passeggero
anteriore – Rischio di lesioni gravi!
Airbag
passeggero
anteriore (OFF) Fissa.
L'airbag del passeggero anteriore è
disattivato.
Il comando è in posizione "OFF". È possibile collocare un seggiolino per
bambini con schienale rivolto verso la strada,
salvo nei casi in cui vi sia un'anomalia di
funzionamento degli airbag (spia d'allarme
airbag accesa).
Airbag Fissa. Uno degli airbag o dei
pretensionatori delle cinture di
sicurezza è difettoso. Eseguire (3).
Indicatore/spia di allarme
Stato Causa Azione / osservazioni
Strumentazione di bordo

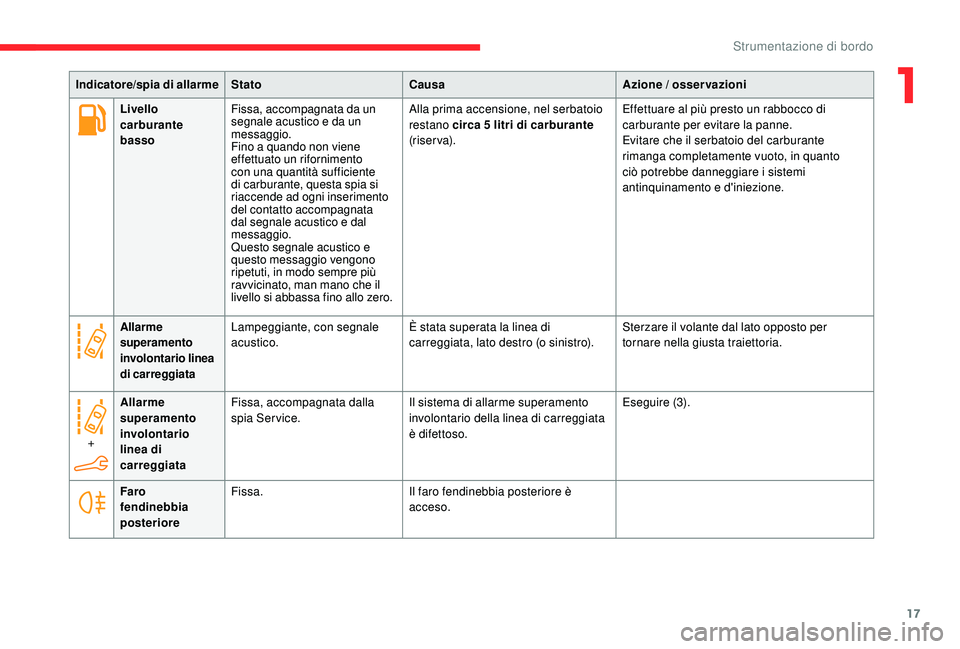

17
Indicatore/spia di allarmeStato Causa Azione / osservazioni
Livello
carburante
basso Fissa, accompagnata da un
segnale acustico e da un
messaggio.
Fino a quando non viene
effettuato un rifornimento
con una quantità sufficiente
di carburante, questa spia si
riaccende ad ogni inserimento
del contatto accompagnata
dal segnale acustico e dal
messaggio.
Questo segnale acustico e
questo messaggio vengono
ripetuti, in modo sempre più
ravvicinato, man mano che il
livello si abbassa fino allo zero. Alla prima accensione, nel serbatoio
restano circa 5 litri di carburante
(riserva).
Effettuare al più presto un rabbocco di
carburante per evitare la panne.
Evitare che il serbatoio del carburante
rimanga completamente vuoto, in quanto
ciò potrebbe danneggiare i sistemi
antinquinamento e d'iniezione.
Allarme
superamento
involontario linea
di carreggiata Lampeggiante, con segnale
acustico.
È stata superata la linea di
carreggiata, lato destro (o sinistro). Sterzare il volante dal lato opposto per
tornare nella giusta traiettoria.
+ Allarme
superamento
involontario
linea di
carreggiata Fissa, accompagnata dalla
spia Service.
Il sistema di allarme superamento
involontario della linea di carreggiata
è difettoso. Eseguire (3).
Faro
fendinebbia
posteriore Fissa.
Il faro fendinebbia posteriore è
acceso.
1

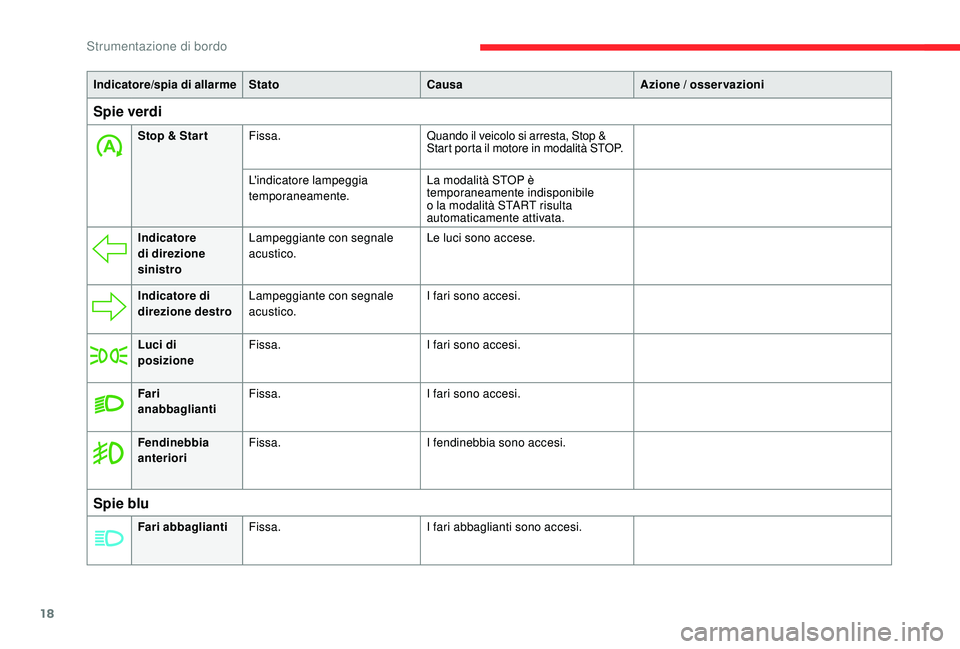

Strumentazione di bordo

18
Indicatore/spia di allarmeStato Causa Azione / osservazioni
Spie verdi
Stop & Star tFissa. Quando il veicolo si arresta, Stop &
Start porta il motore in modalità STOP.
L'indicatore lampeggia
temporaneamente. La modalità STOP è
temporaneamente indisponibile
o la modalità START risulta
automaticamente attivata.
Indicatore
di direzione
sinistro Lampeggiante con segnale
acustico.
Le luci sono accese.
Indicatore di
direzione destro Lampeggiante con segnale
acustico. I fari sono accesi.
Luci di
posizione Fissa.
I fari sono accesi.
Fari
anabbaglianti Fissa.
I fari sono accesi.
Fendinebbia
anteriori Fissa.
I fendinebbia sono accesi.
Spie blu
Fari abbagliantiFissa. I fari abbaglianti sono accesi.
Strumentazione di bordo
