CITROEN C4 CACTUS 2019 Libretti Di Uso E manutenzione (in Italian)

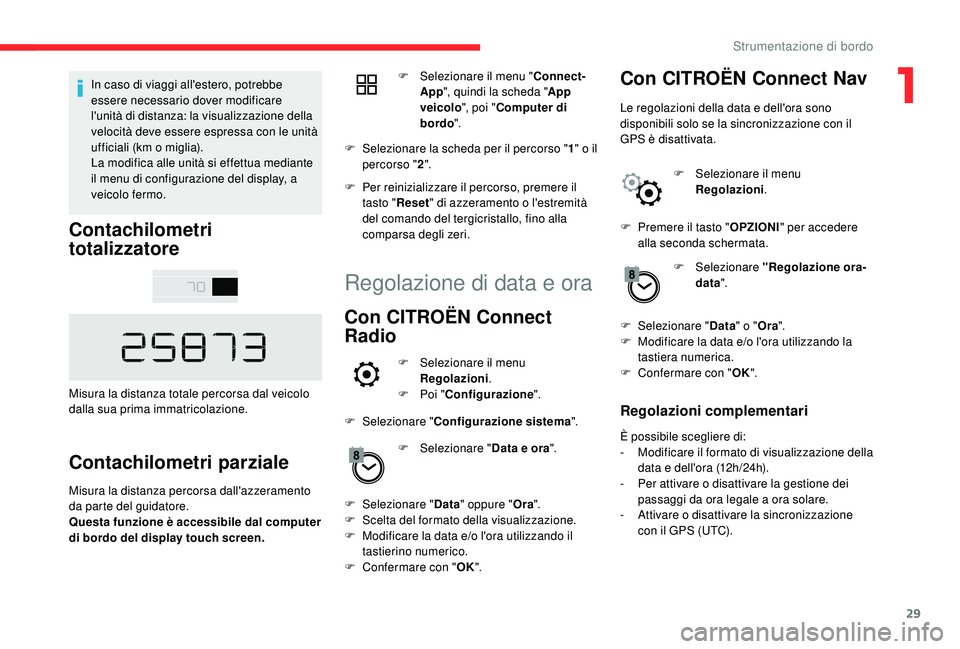

29
In caso di viaggi all'estero, potrebbe
essere necessario dover modificare
l'unità di distanza: la visualizzazione della
velocità deve essere espressa con le unità
ufficiali (km o miglia).
La modifica alle unità si effettua mediante
il menu di configurazione del display, a
veicolo fermo.
Contachilometri
totalizzatore
Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione.
Contachilometri parziale
Misura la distanza percorsa dall'azzeramento
da parte del guidatore.
Questa funzione è accessibile dal computer
di bordo del display touch screen.F

S
elezionare il menu "
Connect-
App ", quindi la scheda " App
veicolo ", poi "Computer di
bordo ".
F
S
elezionare la scheda per il percorso "
1" o il
percorso " 2".
F
P
er reinizializzare il percorso, premere il
tasto " Reset" di azzeramento o l'estremità
del comando del tergicristallo, fino alla
comparsa degli zeri.
Regolazione di data e ora
Con CITROËN Connect
Radio
F Selezionare il menu Regolazioni .
F

P
oi "Configurazione ".
F

Sel

ezionare " Configurazione sistema ".
F

Sel
ezionare " Data e ora ".
F

Sel

ezionare " Data" oppure " Ora".
F

S

celta del formato della visualizzazione.
F

M

odificare la data e/o l'ora utilizzando il
tastierino numerico.
F

C

onfermare con " OK".
Con CITROËN Connect Nav
Le regolazioni della data e dell'ora sono
disponibili solo se la sincronizzazione con il
GPS è disattivata.
F

S
elezionare il menu
Regolazioni .
F

P
remere il tasto " OPZIONI" per accedere
alla seconda schermata.
F
Selezionare "Regolazione ora-
data ".
F

Sel
ezionare " Data" o "Ora".
F

M
odificare la data e/o l'ora utilizzando la
tastiera numerica.
F

C
onfermare con " OK".
Regolazioni complementari
È possibile scegliere di:
-
M odificare il formato di visualizzazione della
data e dell'ora (12h/24h).
-

Pe
r attivare o disattivare la gestione dei
passaggi da ora legale a ora solare.
-

A
ttivare o disattivare la sincronizzazione
con il GPS (UTC).
1
Strumentazione di bordo

30

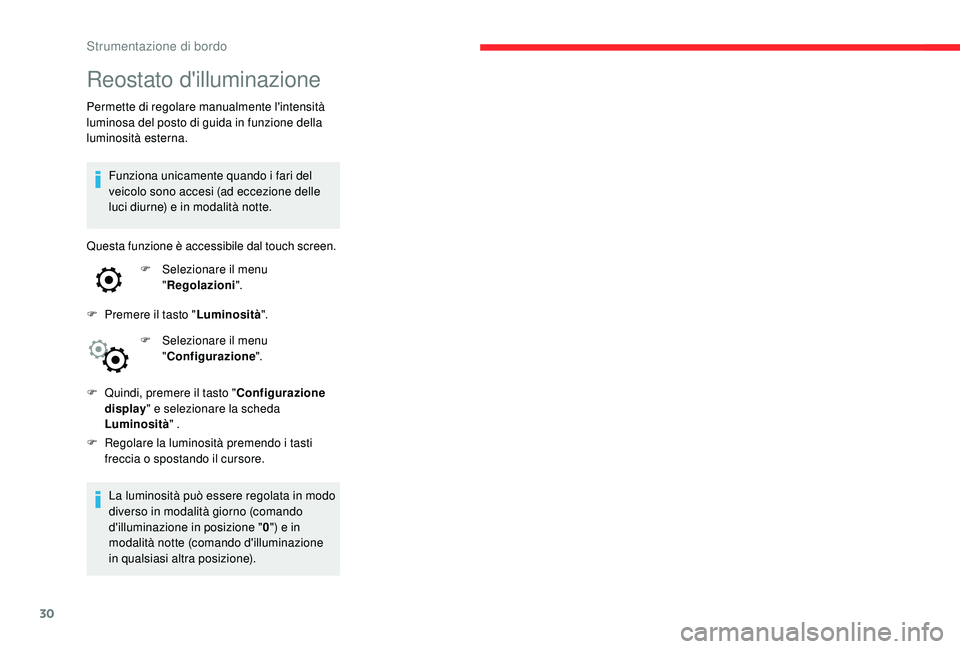

Reostato d'illuminazione
Permette di regolare manualmente l'intensità
luminosa del posto di guida in funzione della
luminosità esterna.Funziona unicamente quando i fari del
veicolo sono accesi (ad eccezione delle
luci diurne) e in modalità notte.
Questa funzione è accessibile dal touch screen. F

S
elezionare il menu
" Regolazioni".
F

P
remere il tasto " Luminosità".
F

S
elezionare il menu
" Configurazione ".
F

Q
uindi, premere il tasto " Configurazione
display " e selezionare la scheda
Luminosità " .
F

R
egolare la luminosità premendo i tasti
freccia o spostando il cursore.
La luminosità può essere regolata in modo
diverso in modalità giorno (comando
d'illuminazione in posizione " 0") e in
modalità notte (comando d'illuminazione
in qualsiasi altra posizione).
Strumentazione di bordo

31

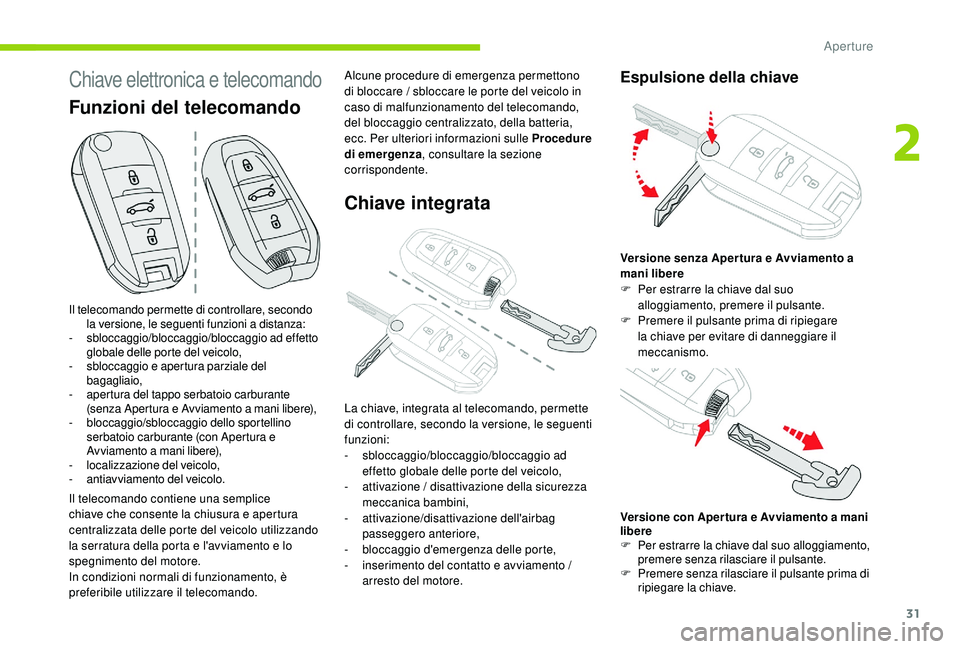

Chiave elettronica e telecomando
Il telecomando permette di controllare, secondo la versione, le seguenti funzioni a distanza:
-
s

bloccaggio/bloccaggio/bloccaggio ad effetto
globale delle porte del veicolo,
-
sb

loccaggio e apertura parziale del
bagagliaio,
-

a
pertura del tappo serbatoio carburante
(senza Apertura e Avviamento a mani libere),
-
b

loccaggio/sbloccaggio dello sportellino
serbatoio carburante (con Apertura e
Avviamento a mani libere),
-
lo

calizzazione del veicolo,
-

a
ntiavviamento del veicolo.
Il telecomando contiene una semplice
chiave che consente la chiusura e apertura
centralizzata delle porte del veicolo utilizzando
la serratura della porta e l'avviamento e lo
spegnimento del motore.
In condizioni normali di funzionamento, è
preferibile utilizzare il telecomando.
Chiave integrata
Espulsione della chiave
Versione senza Aper tura e Avviamento a
mani libere
F

Pe
r estrarre la chiave dal suo
alloggiamento, premere il pulsante.
F

P
remere il pulsante prima di ripiegare
la chiave per evitare di danneggiare il
meccanismo.
Versione con Aper tura e Avviamento a mani
libere
F
Pe

r estrarre la chiave dal suo alloggiamento,
premere senza rilasciare il pulsante.
F
P

remere senza rilasciare il pulsante prima di
ripiegare la chiave.
Alcune procedure di emergenza permettono
di bloccare / sbloccare le porte del veicolo in
caso di malfunzionamento del telecomando,
del bloccaggio centralizzato, della batteria,
ecc. Per ulteriori informazioni sulle Procedure
di emergenza
, consultare la sezione
corrispondente.
Funzioni del telecomando
La chiave, integrata al telecomando, permette
di controllare, secondo la versione, le seguenti
funzioni:
-
s

bloccaggio/bloccaggio/bloccaggio ad
effetto globale delle porte del veicolo,
-

a
ttivazione / disattivazione della sicurezza
meccanica bambini,
-
a

ttivazione/disattivazione dell'airbag
passeggero anteriore,
-

b
loccaggio d'emergenza delle porte,
-

i
nserimento del contatto e avviamento /
arresto del motore.
2
Aperture

32
Bloccaggio del veicolo
Dal telecomando
F Premere questo pulsante per bloccare le porte del veicolo.
L'accensione fissa degli indicatori di direzione
per alcuni secondi segnala:
-

i

l bloccaggio del veicolo per le versioni
senza allarme,
-

l

'attivazione dell'allarme per le altre versioni. Con le porte del veicolo bloccate, in
caso di sbloccaggio senza apertura di
una porta o del portellone, le stesse si
ribloccano automaticamente entro trenta
secondi.
La chiusura e l'apertura automatiche
dei retrovisori esterni possono essere
disattivate dal menu di configurazione del
veicolo.
Con la chiave
F Ruotare la chiave nella serratura della porta
del conducente verso la parte posteriore
del veicolo per bloccare tutte le porte.
Verificare che le porte e il bagagliaio siano
ben chiusi.
Localizzazione del veicolo
Questa funzione permette di individuare il
proprio veicolo a distanza, particolarmente
in caso di scarsa illuminazione. Le porte del
veicolo devono essere bloccate.
Secondo la versione, i retrovisori esterni si
richiudono. Se una delle porte o il bagagliaio restano
aperti, la chiusura centralizzata non si attiva; le
porte del veicolo si bloccano poi si sbloccano
subito, e si sente il rumore della chiusura
centralizzata che si sblocca.

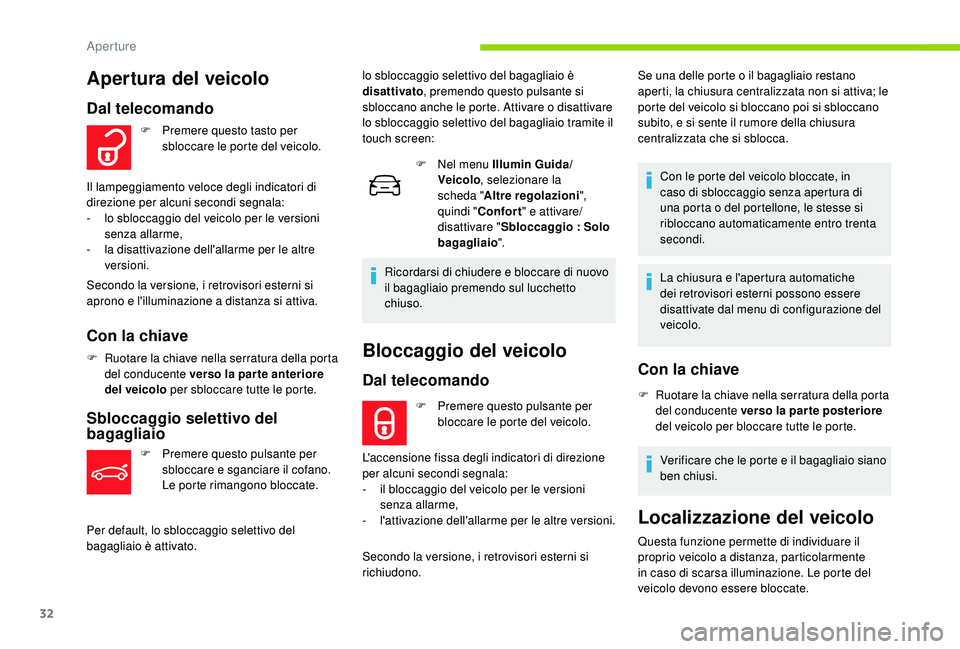

Apertura del veicolo
Con la chiave
F Ruotare la chiave nella serratura della porta
del conducente verso la par te anteriore
del veicolo per sbloccare tutte le porte.
Sbloccaggio selettivo del
bagagliaio
F Premere questo pulsante per
sbloccare e sganciare il cofano.
Le porte rimangono bloccate. lo sbloccaggio selettivo del bagagliaio è
disattivato
, premendo questo pulsante si
sbloccano anche le porte. Attivare o disattivare
lo sbloccaggio selettivo del bagagliaio tramite il
touch screen:
Ricordarsi di chiudere e bloccare di nuovo
il bagagliaio premendo sul lucchetto
chiuso. F
N
el menu Illumin Guida/
Veicolo , selezionare la
scheda " Altre regolazioni",
quindi " Confort " e attivare/
disattivare " Sbloccaggio : Solo
bagagliaio ".
Dal telecomando
F Premere questo tasto per
sbloccare le porte del veicolo.
Il lampeggiamento veloce degli indicatori di
direzione per alcuni secondi segnala:
-

l

o sbloccaggio del veicolo per le versioni
senza allarme,
-

l

a disattivazione dell'allarme per le altre
versioni.
Secondo la versione, i retrovisori esterni si
aprono e l'illuminazione a distanza si attiva.
Per default, lo sbloccaggio selettivo del
bagagliaio è attivato.
Aperture

33

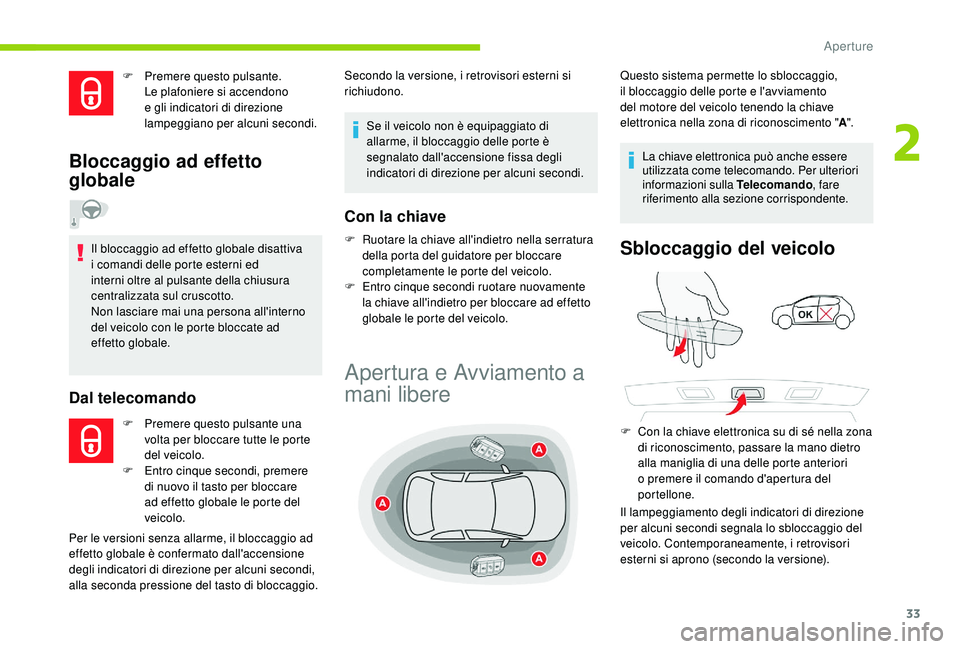

F Premere questo pulsante. Le plafoniere si accendono
e gli indicatori di direzione
lampeggiano per alcuni secondi.
Bloccaggio ad effetto
globale
Il bloccaggio ad effetto globale disattiva
i comandi delle porte esterni ed
interni oltre al pulsante della chiusura
centralizzata sul cruscotto.
Non lasciare mai una persona all'interno
del veicolo con le porte bloccate ad
effetto globale.
Dal telecomando
F Premere questo pulsante una volta per bloccare tutte le porte
del veicolo.
F

E
ntro cinque secondi, premere
di nuovo il tasto per bloccare
ad effetto globale le porte del
veicolo.
Con la chiave
F Ruotare la chiave all'indietro nella serratura della porta del guidatore per bloccare
completamente le porte del veicolo.
F

E
ntro cinque secondi ruotare nuovamente
la chiave all'indietro per bloccare ad effetto
globale le porte del veicolo.
Per le versioni senza allarme, il bloccaggio ad
effetto globale è confermato dall'accensione
degli indicatori di direzione per alcuni secondi,
alla seconda pressione del tasto di bloccaggio. Se il veicolo non è equipaggiato di
allarme, il bloccaggio delle porte è
segnalato dall'accensione fissa degli
indicatori di direzione per alcuni secondi.
Secondo la versione, i retrovisori esterni si
richiudono.
Apertura e Avviamento a
mani libere
Questo sistema permette lo sbloccaggio,
il bloccaggio delle porte e l'avviamento
del motore del veicolo tenendo la chiave
elettronica nella zona di riconoscimento "
A".
La chiave elettronica può anche essere
utilizzata come telecomando. Per ulteriori
informazioni sulla Telecomando , fare
riferimento alla sezione corrispondente.
Sbloccaggio del veicolo
F Con la chiave elettronica su di sé nella zona
di riconoscimento, passare la mano dietro
alla maniglia di una delle porte anteriori
o premere il comando d'apertura del
portellone.
Il lampeggiamento degli indicatori di direzione
per alcuni secondi segnala lo sbloccaggio del
veicolo. Contemporaneamente, i retrovisori
esterni si aprono (secondo la versione).
2
Aperture

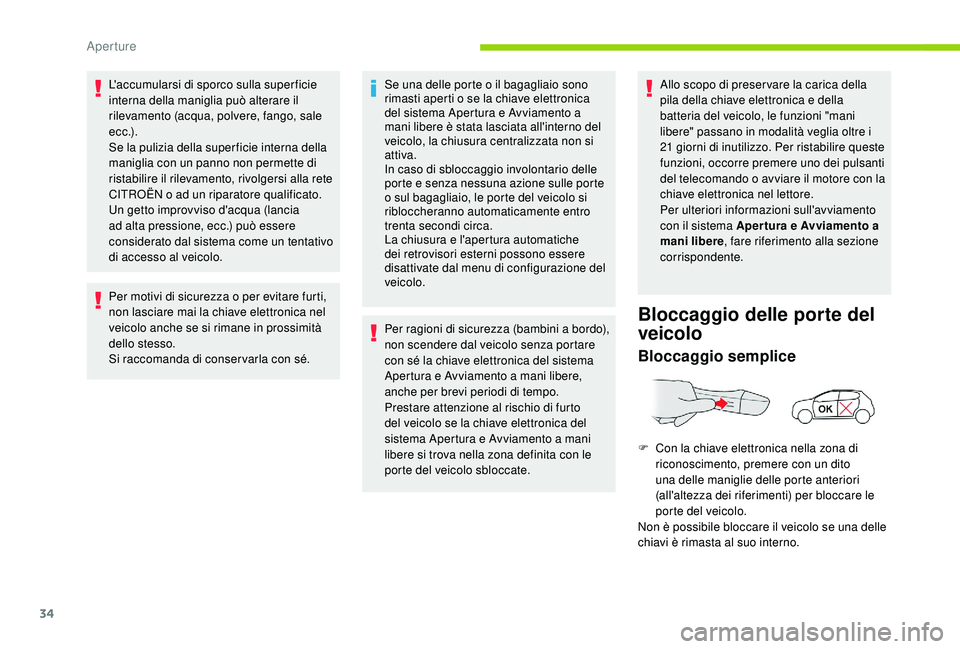

34
L'accumularsi di sporco sulla superficie
interna della maniglia può alterare il
rilevamento (acqua, polvere, fango, sale
e c c .) .
Se la pulizia della super ficie interna della
maniglia con un panno non permette di
ristabilire il rilevamento, rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
Un getto improvviso d'acqua (lancia
ad alta pressione, ecc.) può essere
considerato dal sistema come un tentativo
di accesso al veicolo.
Per motivi di sicurezza o per evitare furti,
non lasciare mai la chiave elettronica nel
veicolo anche se si rimane in prossimità
dello stesso.
Si raccomanda di conser varla con sé.Se una delle porte o il bagagliaio sono
rimasti aperti o se la chiave elettronica
del sistema Apertura e Avviamento a
mani libere è stata lasciata all'interno del
veicolo, la chiusura centralizzata non si
attiva.
In caso di sbloccaggio involontario delle
porte e senza nessuna azione sulle porte
o sul bagagliaio, le porte del veicolo si
ribloccheranno automaticamente entro
trenta secondi circa.
La chiusura e l'apertura automatiche
dei retrovisori esterni possono essere
disattivate dal menu di configurazione del
veicolo.
Per ragioni di sicurezza (bambini a bordo),
non scendere dal veicolo senza portare
con sé la chiave elettronica del sistema
Apertura e Avviamento a mani libere,
anche per brevi periodi di tempo.
Prestare attenzione al rischio di furto
del veicolo se la chiave elettronica del
sistema Apertura e Avviamento a mani
libere si trova nella zona definita con le
porte del veicolo sbloccate.Allo scopo di preser vare la carica della
pila della chiave elettronica e della
batteria del veicolo, le funzioni "mani
libere" passano in modalità veglia oltre i
21 giorni di inutilizzo. Per ristabilire queste
funzioni, occorre premere uno dei pulsanti
del telecomando o avviare il motore con la
chiave elettronica nel lettore.
Per ulteriori informazioni sull'avviamento
con il sistema Aper tura e Avviamento a
mani libere
, fare riferimento alla sezione
corrispondente.
Bloccaggio delle porte del
veicolo
Bloccaggio semplice
F Con la chiave elettronica nella zona di riconoscimento, premere con un dito
una delle maniglie delle porte anteriori
(all'altezza dei riferimenti) per bloccare le
porte del veicolo.
Non è possibile bloccare il veicolo se una delle
chiavi è rimasta al suo interno.
Aperture

35

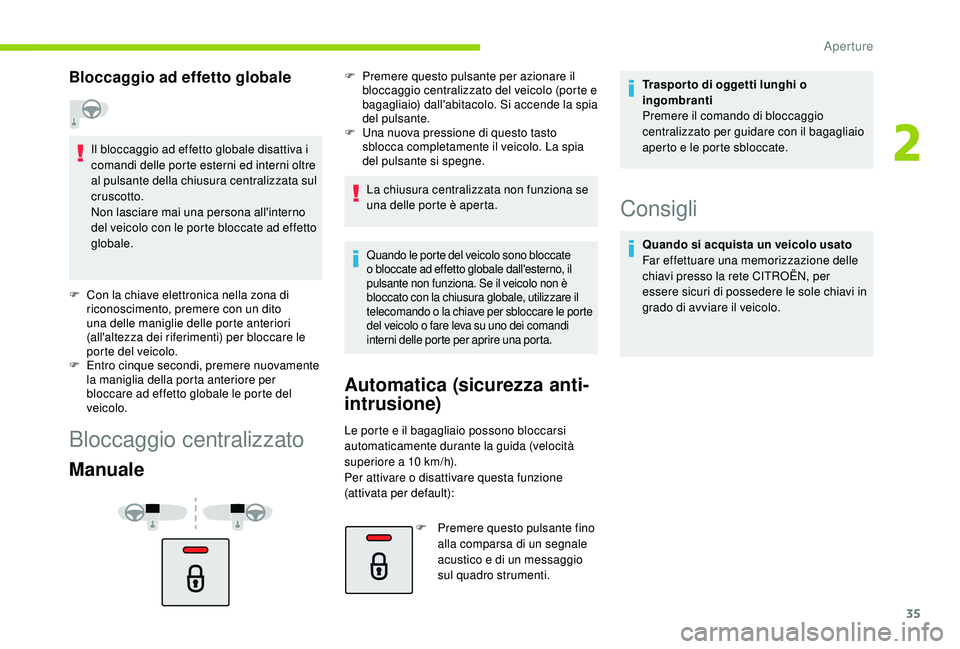

Bloccaggio ad effetto globale
Il bloccaggio ad effetto globale disattiva i
comandi delle porte esterni ed interni oltre
al pulsante della chiusura centralizzata sul
cruscotto.
Non lasciare mai una persona all'interno
del veicolo con le porte bloccate ad effetto
globale.
F

C
on la chiave elettronica nella zona di
riconoscimento, premere con un dito
una delle maniglie delle porte anteriori
(all'altezza dei riferimenti) per bloccare le
porte del veicolo.
F

E
ntro cinque secondi, premere nuovamente
la maniglia della porta anteriore per
bloccare ad effetto globale le porte del
veicolo.
Bloccaggio centralizzato
Manuale
F Premere questo pulsante per azionare il bloccaggio centralizzato del veicolo (porte e
bagagliaio) dall'abitacolo. Si accende la spia
del pulsante.
F

U
na nuova pressione di questo tasto
sblocca completamente il veicolo. La spia
del pulsante si spegne.
La chiusura centralizzata non funziona se
una delle porte è aperta.
Automatica (sicurezza anti-
intrusione)
Le porte e il bagagliaio possono bloccarsi
automaticamente durante la guida (velocità
superiore a 10 km/h).
Per attivare o disattivare questa funzione
(attivata per default):
F

P
remere questo pulsante fino
alla comparsa di un segnale
acustico e di un messaggio
sul quadro strumenti.
Quando le porte del veicolo sono bloccate
o bloccate ad effetto globale dall'esterno, il
pulsante non funziona. Se il veicolo non è
bloccato con la chiusura globale, utilizzare il
telecomando o la chiave per sbloccare le porte
del veicolo o fare leva su uno dei comandi
interni delle porte per aprire una porta.
Traspor to di oggetti lunghi o
ingombranti
Premere il comando di bloccaggio
centralizzato per guidare con il bagagliaio
aperto e le porte sbloccate.
Consigli
Quando si acquista un veicolo usato
Far effettuare una memorizzazione delle
chiavi presso la rete CITROËN, per
essere sicuri di possedere le sole chiavi in
grado di avviare il veicolo.
2
Aperture

36

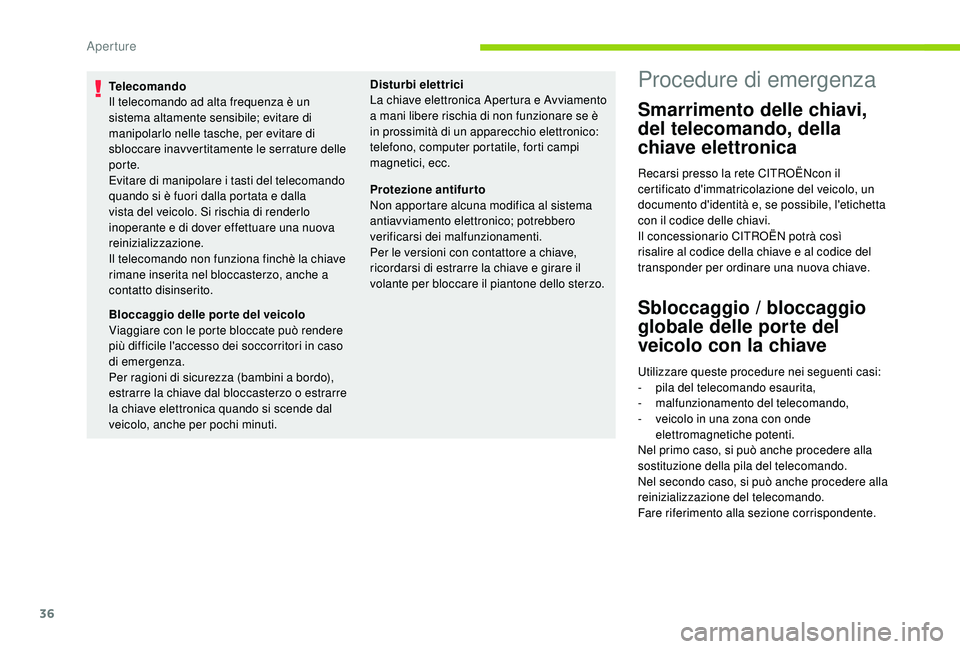

Telecomando
Il telecomando ad alta frequenza è un
sistema altamente sensibile; evitare di
manipolarlo nelle tasche, per evitare di
sbloccare inavvertitamente le serrature delle
porte.
Evitare di manipolare i tasti del telecomando
quando si è fuori dalla portata e dalla
vista del veicolo. Si rischia di renderlo
inoperante e di dover effettuare una nuova
reinizializzazione.
Il telecomando non funziona finchè la chiave
rimane inserita nel bloccasterzo, anche a
contatto disinserito.Disturbi elettrici
La chiave elettronica Apertura e Avviamento
a mani libere rischia di non funzionare se è
in prossimità di un apparecchio elettronico:
telefono, computer portatile, forti campi
magnetici, ecc.
Bloccaggio delle porte del veicolo
Viaggiare con le porte bloccate può rendere
più difficile l'accesso dei soccorritori in caso
di emergenza.
Per ragioni di sicurezza (bambini a bordo),
estrarre la chiave dal bloccasterzo o estrarre
la chiave elettronica quando si scende dal
veicolo, anche per pochi minuti. Protezione antifurto
Non apportare alcuna modifica al sistema
antiavviamento elettronico; potrebbero
verificarsi dei malfunzionamenti.
Per le versioni con contattore a chiave,
ricordarsi di estrarre la chiave e girare il
volante per bloccare il piantone dello sterzo.Procedure di emergenza
Smarrimento delle chiavi,
del telecomando, della
chiave elettronica
Recarsi presso la rete CITROËNcon il
certificato d'immatricolazione del veicolo, un
documento d'identità e, se possibile, l'etichetta
con il codice delle chiavi.
Il concessionario CITROËN potrà così
risalire al codice della chiave e al codice del
transponder per ordinare una nuova chiave.
Sbloccaggio / bloccaggio
globale delle porte del
veicolo con la chiave
Utilizzare queste procedure nei seguenti casi:
-
p ila del telecomando esaurita,
-
ma

lfunzionamento del telecomando,
-

v
eicolo in una zona con onde
elettromagnetiche potenti.
Nel primo caso, si può anche procedere alla
sostituzione della pila del telecomando.
Nel secondo caso, si può anche procedere alla
reinizializzazione del telecomando.
Fare riferimento alla sezione corrispondente.
Aperture

37

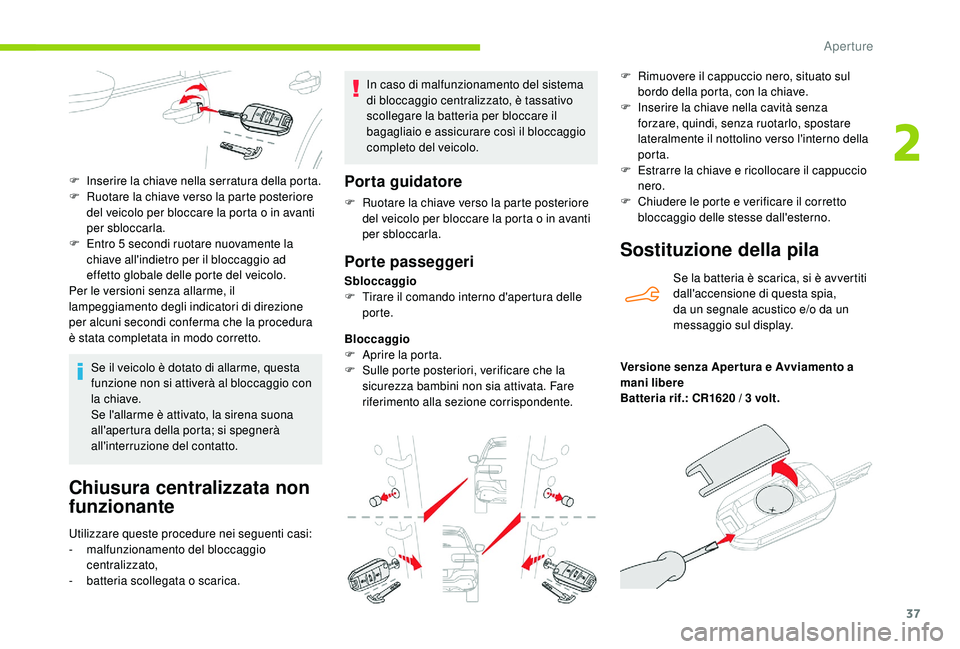

Chiusura centralizzata non
funzionante
Utilizzare queste procedure nei seguenti casi:
- malfunzionamento del bloccaggio
centralizzato,
-

b
atteria scollegata o scarica. In caso di malfunzionamento del sistema
di bloccaggio centralizzato, è tassativo
scollegare la batteria per bloccare il
bagagliaio e assicurare così il bloccaggio
completo del veicolo.
Porta guidatore
F Ruotare la chiave verso la parte posteriore
del veicolo per bloccare la porta o in avanti
per sbloccarla.
Porte passeggeri
Sbloccaggio
F T irare il comando interno d'apertura delle
porte.
Bloccaggio
F

A
prire la porta.
F

S
ulle porte posteriori, verificare che la
sicurezza bambini non sia attivata. Fare
riferimento alla sezione corrispondente.
F

I

nserire la chiave nella serratura della porta.
F

R

uotare la chiave verso la parte posteriore
del veicolo per bloccare la porta o in avanti
per sbloccarla.
F

E

ntro 5 secondi ruotare nuovamente la
chiave all'indietro per il bloccaggio ad
effetto globale delle porte del veicolo.
Per le versioni senza allarme, il
lampeggiamento degli indicatori di direzione
per alcuni secondi conferma che la procedura
è stata completata in modo corretto.
Se il veicolo è dotato di allarme, questa
funzione non si attiverà al bloccaggio con
la chiave.
Se l'allarme è attivato, la sirena suona
all'apertura della porta; si spegnerà
all'interruzione del contatto.
Sostituzione della pila
Se la batteria è scarica, si è avvertiti
dall'accensione di questa spia,
da un segnale acustico e/o da un
messaggio sul display.
Versione senza Aper tura e Avviamento a
mani libere
Batteria rif.: CR1620 / 3 volt. F

R

imuovere il cappuccio nero, situato sul
bordo della porta, con la chiave.
F

I

nserire la chiave nella cavità senza
forzare, quindi, senza ruotarlo, spostare
lateralmente il nottolino verso l'interno della
porta.
F

E

strarre la chiave e ricollocare il cappuccio
nero.
F

C

hiudere le porte e verificare il corretto
bloccaggio delle stesse dall'esterno.
2
Aperture

38

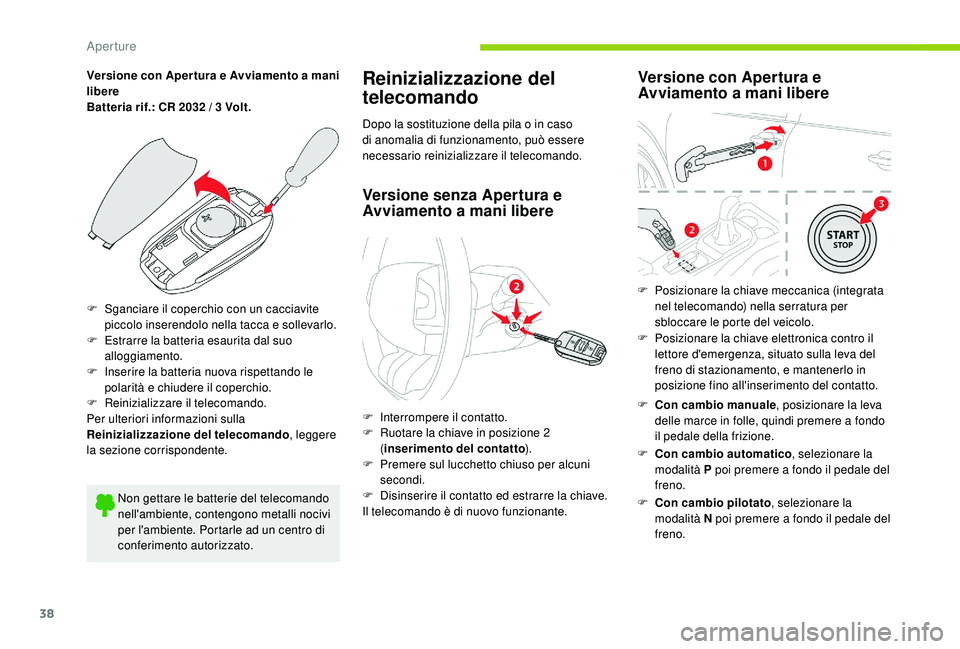

Versione con Aper tura e Avviamento a mani
libere
Batteria rif.: CR 2032 / 3 Volt.
F
S
ganciare il coperchio con un cacciavite
piccolo inserendolo nella tacca e sollevarlo.
F

E
strarre la batteria esaurita dal suo
alloggiamento.
F

I
nserire la batteria nuova rispettando le
polarità e chiudere il coperchio.
F

R
einizializzare il telecomando.
Per ulteriori informazioni sulla
Reinizializzazione del telecomando , leggere
la sezione corrispondente.
Non gettare le batterie del telecomando
nell'ambiente, contengono metalli nocivi
per l'ambiente. Portarle ad un centro di
conferimento autorizzato.Reinizializzazione del
telecomando
Dopo la sostituzione della pila o in caso
di anomalia di funzionamento, può essere
necessario reinizializzare il telecomando.
Versione senza Apertura e
Avviamento a mani libere
F Interrompere il contatto.
F R uotare la chiave in posizione 2
( inserimento del contatto ).
F

P
remere sul lucchetto chiuso per alcuni
secondi.
F

D
isinserire il contatto ed estrarre la chiave.
Il telecomando è di nuovo funzionante.
Versione con Apertura e
Avviamento a mani libere
F Con cambio manuale , posizionare la leva
delle marce in folle, quindi premere a fondo
il pedale della frizione.
F

C
on cambio automatico , selezionare la
modalità P poi premere a fondo il pedale del
freno.
F

C
on cambio pilotato , selezionare la
modalità N poi premere a fondo il pedale del
freno.
F

P
osizionare la chiave meccanica (integrata
nel telecomando) nella serratura per
sbloccare le porte del veicolo.
F
P
osizionare la chiave elettronica contro il
lettore d'emergenza, situato sulla leva del
freno di stazionamento, e mantenerlo in
posizione fino all'inserimento del contatto.
Aperture
