Pedale del freno
premutoFissa.
Mancata o insufficiente pressione
sul pedale del freno. Con cambio pilotato, selettore in posizione N
,
per avviare il motore.
Con cambio automatico, motore in funzione
e prima di rilasciare il freno di stazionamento,
per uscire dalla posizione P .
Indicatore lampeggiante. Con cambio pilotato, se il veicolo
viene tenuto troppo a lungo in
pendenza utilizzando l'acceleratore,
la frizione si surriscalda. Utilizzare il pedale del freno e/o il freno di
stazionamento.
Tergicristallo
automatico Fissa.
Il funzionamento automatico del
tergicristallo anteriore è attivato.
Indicatore/spia di
allarme
Stato

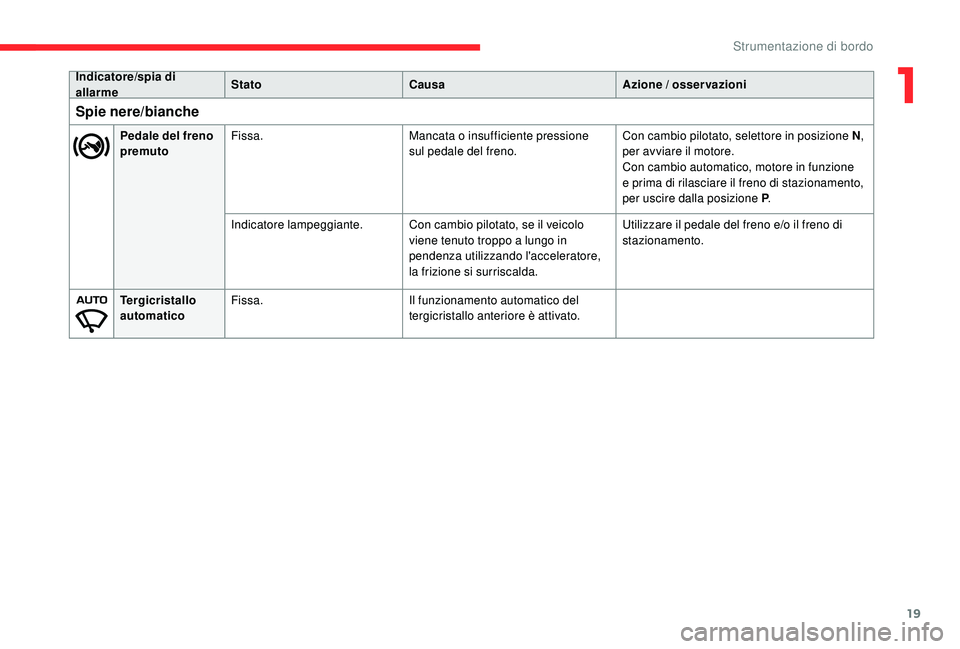

Causa Azione / osservazioni
Spie nere/bianche
1
Strumentazione di bordo

20
Indicatori
Indicatore di manutenzione
L'indicatore di manutenzione viene visualizzato
sul quadro strumenti. A seconda della versione
del veicolo:
-
L
a linea di visualizzazione del
contachilometri indica il numero di
chilometri che si possono ancora percorrere
fino alla manutenzione successiva o la
distanza percorsa dalla data di scadenza
precedente. Il valore è preceduto dal segno
"-".
-
u

n messaggio di allarme indica la distanza
e il tempo rimasti prima della prossima
manutenzione.
Indicatore/spia di
allarme Stato
CausaAzione /
osservazioni
Chiave di
manutenzioneSi accende
temporaneamente
all'inserimento del
contatto.Mancano tra
3.000
km e 1.000 km
alla scadenza di
manutenzione
successiva.
Fissa, all'inserimento
del contatto. La manutenzione
è prevista entro
1.000


km.Far controllare il
veicolo appena
possibile.
+
Chiave di
manutenzione
lampeggianteLampeggiante poi
fissa. All'inserimento
del contatto.
(Per le versioni diesel
BlueHDi, associata
alla spia della
manutenzione). La data della
manutenzione è stata
superata.
Far controllare il
veicolo appena
possibile.
La distanza indicata (in chilometri o miglia)
è calcolata in base al chilometraggio
coperto e al tempo trascorso dall'ultima
manutenzione.
L'allarme potrebbe attivarsi in prossimità
della data della manutenzione successiva.
Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
Se si effettua da soli la manutenzione del
veicolo:
F

i
nterrompere il contatto,
F

p
remere il pulsante situato all'estremità del
comando d'illuminazione e tenerlo premuto,
F

i
nserire il contatto; il display chilometrico
inizia un conteggio alla rovescia,
F

q
uando il display indica=0, rilasciare
il pulsante; la chiave di manutenzione
sparisce.
Dopo questa operazione, se si vuole
scollegare la batteria, bloccare le porte
del veicolo e attendere almeno cinque
minuti, altrimenti l'azzeramento non sarà
registrato.
Strumentazione di bordo

21
F Nel menu Guida / Veicolo,
selezionare la scheda " Ta s t i
rapidi ", quindi " Diagnosi "
Le informazioni di manutenzione appaiono sul
display.

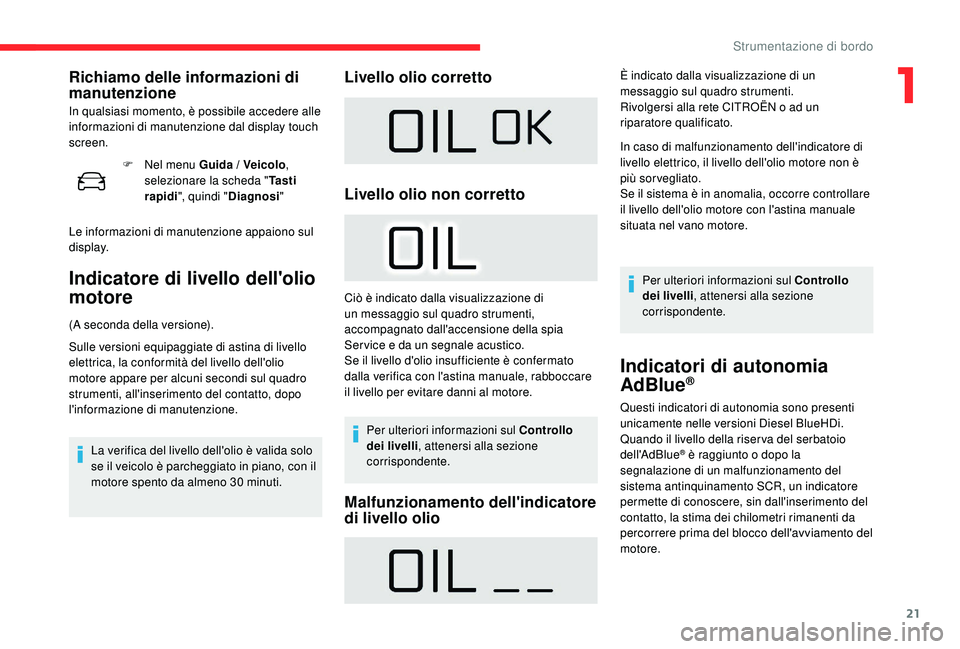

Indicatore di livello dell'olio
motore
(A seconda della versione).
Sulle versioni equipaggiate di astina di livello
elettrica, la conformità del livello dell'olio
motore appare per alcuni secondi sul quadro
strumenti, all'inserimento del contatto, dopo
l'informazione di manutenzione.
La verifica del livello dell'olio è valida solo
se il veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Livello olio corretto
Livello olio non corretto
Ciò è indicato dalla visualizzazione di
un messaggio sul quadro strumenti,
accompagnato dall'accensione della spia
Ser vice e da un segnale acustico.
Se il livello d'olio insufficiente è confermato
dalla verifica con l'astina manuale, rabboccare
il livello per evitare danni al motore.Per ulteriori informazioni sul Controllo
dei livelli , attenersi alla sezione
corrispondente.
Malfunzionamento dell'indicatore
di livello olio
È indicato dalla visualizzazione di un
messaggio sul quadro strumenti.
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
In caso di malfunzionamento dell'indicatore di
livello elettrico, il livello dell'olio motore non è
più sorvegliato.
Se il sistema è in anomalia, occorre controllare
il livello dell'olio motore con l'astina manuale
situata nel vano motore.
Per ulteriori informazioni sul Controllo
dei livelli , attenersi alla sezione
corrispondente.Richiamo delle informazioni di
manutenzione
In qualsiasi momento, è possibile accedere alle
informazioni di manutenzione dal display touch
screen.
Indicatori di autonomia
AdBlue®
Questi indicatori di autonomia sono presenti
unicamente nelle versioni Diesel BlueHDi.
Quando il livello della riser va del serbatoio
dell'AdBlue
® è raggiunto o dopo la
segnalazione di un malfunzionamento del
sistema antinquinamento SCR, un indicatore
permette di conoscere, sin dall'inserimento del
contatto, la stima dei chilometri rimanenti da
percorrere prima del blocco dell'avviamento del
motore.
1
Strumentazione di bordo

22

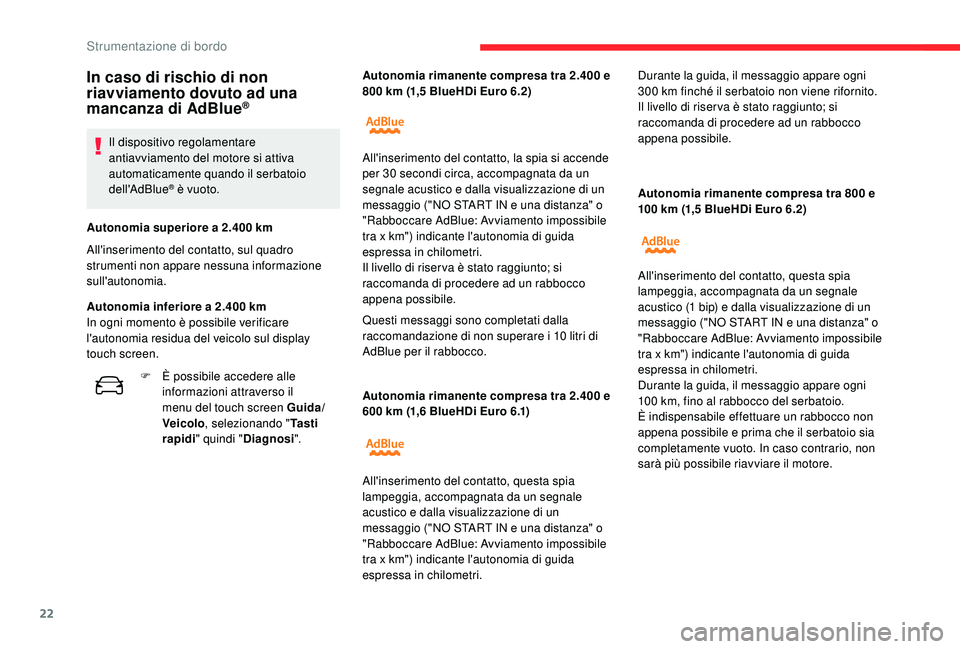

Autonomia rimanente compresa tra 2.400 e
600 km (1,6 BlueHDi Euro 6.1) Autonomia rimanente compresa tra 800 e
100
km (1,5 BlueHDi Euro 6.2)
In caso di rischio di non
riavviamento dovuto ad una
mancanza di AdBlue
®
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto.
Autonomia superiore a 2.400 km
All'inserimento del contatto, sul quadro
strumenti non appare nessuna informazione
sull'autonomia.
Autonomia inferiore a 2.400 km
In ogni momento è possibile verificare
l'autonomia residua del veicolo sul display
touch screen. Autonomia rimanente compresa tra 2.400 e
800
km (1,5 BlueHDi Euro 6.2)
Questi messaggi sono completati dalla
raccomandazione di non superare i 10 litri di
AdBlue per il rabbocco.
F

È

possibile accedere alle
informazioni attraverso il
menu del touch screen Guida/
Veicolo , selezionando " Ta s t i
rapidi " quindi " Diagnosi ". All'inserimento del contatto, la spia si accende
per 30 secondi circa, accompagnata da un
segnale acustico e dalla visualizzazione di un
messaggio ("NO START IN e una distanza" o
"Rabboccare AdBlue: Avviamento impossibile
tra x km") indicante l'autonomia di guida
espressa in chilometri.
Il livello di riser va è stato raggiunto; si
raccomanda di procedere ad un rabbocco
appena possibile.
All'inserimento del contatto, questa spia
lampeggia, accompagnata da un segnale
acustico e dalla visualizzazione di un
messaggio ("NO START IN e una distanza" o
"Rabboccare AdBlue: Avviamento impossibile
tra x km") indicante l'autonomia di guida
espressa in chilometri. Durante la guida, il messaggio appare ogni
300
km finché il serbatoio non viene rifornito.
Il livello di riser va è stato raggiunto; si
raccomanda di procedere ad un rabbocco
appena possibile.
All'inserimento del contatto, questa spia
lampeggia, accompagnata da un segnale
acustico (1 bip) e dalla visualizzazione di un
messaggio ("NO START IN e una distanza" o
"Rabboccare AdBlue: Avviamento impossibile
tra x km") indicante l'autonomia di guida
espressa in chilometri.
Durante la guida, il messaggio appare ogni
100
km, fino al rabbocco del serbatoio.
È indispensabile effettuare un rabbocco non
appena possibile e prima che il serbatoio sia
completamente vuoto. In caso contrario, non
sarà più possibile riavviare il motore.
Strumentazione di bordo

23
Autonomia inferiore a 600 km (1,6 BlueHDi
E u r o 6 .1)
Autonomia inferiore a 100
km (1,5 BlueHDi
Euro 6.2) All'inserimento del contatto, questa spia
lampeggia, accompagnata dall'accensione
fissa della spia Ser vice, da un segnale acustico
e dalla visualizzazione di un messaggio ("NO
START IN e una distanza" o "Rabboccare
AdBlue: Avviamento impossibile tra x km")
indicante l'autonomia di guida espressa in
chilometri.
Durante la guida, il messaggio appare ogni
30
secondi finché il livello di AdBlue non viene
rabboccato.
È indispensabile effettuare un rabbocco non
appena possibile e prima che il serbatoio sia
completamente vuoto. In caso contrario, non
sarà più possibile riavviare il motore.
All'inserimento del contatto, questa spia
lampeggia, accompagnata da un segnale
acustico (1 bip) e dalla visualizzazione di un
messaggio ("NO START IN e una distanza" o
"Rabboccare AdBlue: Avviamento impossibile
tra x km") indicante l'autonomia di guida
espressa in chilometri. Durante la guida, il messaggio appare ogni
10
km, fino al rabbocco del serbatoio di
AdBlue.
È indispensabile effettuare un rabbocco non
appena possibile e prima che il serbatoio sia
completamente vuoto. In caso contrario, non
sarà più possibile riavviare il motore.
Panne per mancanza di AdBlue
®
All'inserimento del contatto, questa spia
lampeggia e la spia Ser vice si accende,
accompagnate da un segnale acustico e dalla
visualizzazione temporanea del messaggio
"NO START IN 0 km" o "Rabboccare AdBlue:
Avviamento impossibile".
Il serbatoio dell'AdBlue
® è vuoto: il dispositivo
antiavviamento regolamentare blocca
l'avviamento del motore.
Per riavviare il motore, è tassativo
aggiungere una quantità minima di 5 litri di
AdBlue
® nel rispettivo serbatoio.
Per ulteriori informazioni
sull' AdBlue
®(motori BlueHDi) , ed
in particolare sul rifornimento, fare
riferimento alla sezione corrispondente.
In caso di malfunzionamento del
sistema antinquinamento SCR
Un dispositivo antiavviamento del
motore si attiva automaticamente dopo
aver superato 1.100 km percorsi dopo
la conferma del malfunzionamento del
sistema antinquinamento SCR.
Appena possibile, far verificare il sistema
presso la rete CITROËN o presso un
riparatore qualificato.
In caso di rilevamento di un'anomalia di
funzionamento
Se si tratta di un malfunzionamento
temporaneo, l'allarme sparisce durante
il tragitto successivo, in seguito ai
controlli autodiagnostici del sistema
antinquinamento SCR.
Queste spie si accendono, accompagnate da
un segnale acustico e dalla visualizzazione del
messaggio "Anomalia antinquinamento".
L'allarme si attiva durante la guida non appena
viene rilevato un malfunzionamento per la
prima volta, poi all'inserimento del contatto
durante dei tragitti successivi, finché persiste
l'anomalia di funzionamento.
1
Strumentazione di bordo

24

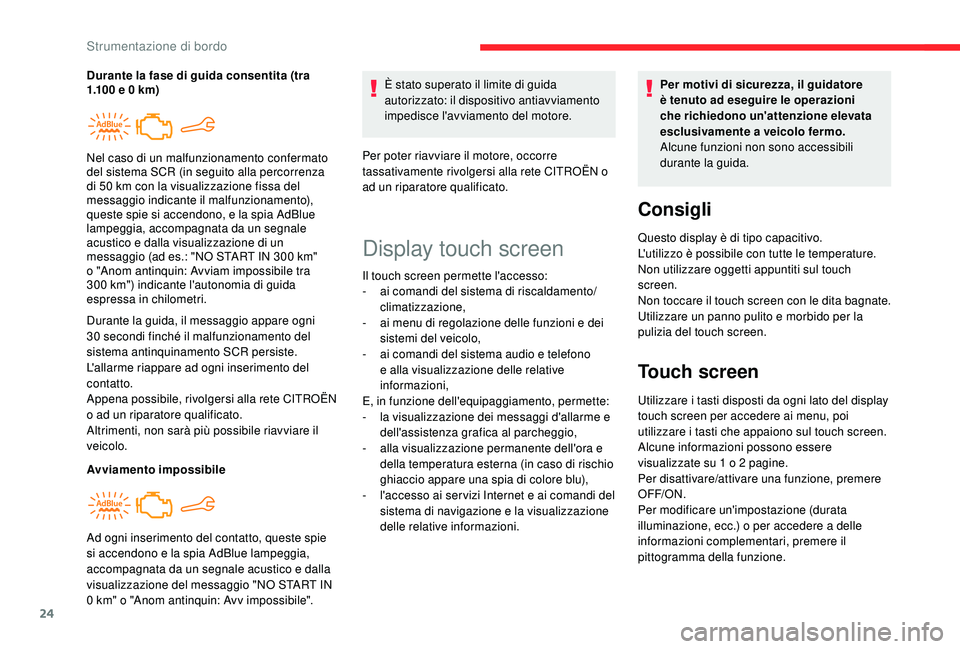

Durante la guida, il messaggio appare ogni
30 secondi finché il malfunzionamento del
sistema antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del
contatto.
Appena possibile, rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
Altrimenti, non sarà più possibile riavviare il
veicolo.
Avviamento impossibile È stato superato il limite di guida
autorizzato: il dispositivo antiavviamento
impedisce l'avviamento del motore.
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
Durante la fase di guida consentita (tra
1.100 e 0 km)
Nel caso di un malfunzionamento confermato
del sistema SCR (in seguito alla percorrenza
di 50 km con la visualizzazione fissa del
messaggio indicante il malfunzionamento),
queste spie si accendono, e la spia AdBlue
lampeggia, accompagnata da un segnale
acustico e dalla visualizzazione di un
messaggio (ad es.: "NO START IN 300 km"
o "Anom antinquin: Avviam impossibile tra
300
km") indicante l'autonomia di guida
espressa in chilometri.
Ad ogni inserimento del contatto, queste spie
si accendono e la spia AdBlue lampeggia,
accompagnata da un segnale acustico e dalla
visualizzazione del messaggio "NO START IN
0 km" o "Anom antinquin: Avv impossibile".
Display touch screen
Il touch screen permette l'accesso:
-
a i comandi del sistema di riscaldamento/
climatizzazione,
-

a
i menu di regolazione delle funzioni e dei
sistemi del veicolo,
-

a
i comandi del sistema audio e telefono
e alla visualizzazione delle relative
informazioni,
E, in funzione dell'equipaggiamento, permette:
-
la

visualizzazione dei messaggi d'allarme e
dell'assistenza grafica al parcheggio,
-
alla

visualizzazione permanente dell'ora e
della temperatura esterna (in caso di rischio
ghiaccio appare una spia di colore blu),
-

l
'accesso ai ser vizi Internet e ai comandi del
sistema di navigazione e la visualizzazione
delle relative informazioni. Per motivi di sicurezza, il guidatore
è tenuto ad eseguire le operazioni
che richiedono un'attenzione elevata
esclusivamente a veicolo fermo.
Alcune funzioni non sono accessibili
durante la guida.
Consigli
Questo display è di tipo capacitivo.
L'utilizzo è possibile con tutte le temperature.
Non utilizzare oggetti appuntiti sul touch
screen.
Non toccare il touch screen con le dita bagnate.
Utilizzare un panno pulito e morbido per la
pulizia del touch screen.
Touch screen
Utilizzare i tasti disposti da ogni lato del display
touch screen per accedere ai menu, poi
utilizzare i tasti che appaiono sul touch screen.
Alcune informazioni possono essere
visualizzate su 1 o 2 pagine.
Per disattivare/attivare una funzione, premere
OFF/ON.
Per modificare un'impostazione (durata
illuminazione, ecc.) o per accedere a delle
informazioni complementari, premere il
pittogramma della funzione.
Strumentazione di bordo

25
Radio Media.
Vedere la sezione "Audio e telematica".
Mirror Screen o Navigazione
connessa.*
Vedere la sezione "Audio e telematica".
Aria condizionata.
Permette di gestire le varie
regolazioni della temperatura, del
flusso dell'aria, ecc. Per ulteriori informazioni su Riscaldamento
,
Climatizzazione manuale e Climatizzazione
automatica , fare riferimento alle sezioni
corrispondenti.
Telefono.
Vedere la sezione "Audio e telematica".
Applicazioni.
Consente la visualizzazione dei servizi
Internet disponibili.
Vedere la sezione "Audio e telematica".
Veicolo in movimento.*
Permette di attivare, disattivare e
impostare alcune funzioni.
Le funzioni accessibili da questo menu sono
divise in due schede: " Altre regolazioni" e
" Tasti rapidi ".
Regolazione del volume /
interruzione del suono.
Vedere la sezione "Audio e
telematica".
Premere il touch screen con tre dita per
accedere ai menu.
Fascia superiore
* Secondo l'equipaggiamento -
A
ccesso a Configurazione
.
Entro alcuni istanti senza azione sulla
seconda schermata, la prima schermata
appare automaticamente.
Utilizzare questo tasto per
confermare.
Quando si scende dal veicolo,
portare con sé la chiave e bloccare
le porte.
Menu
* Secondo l'equipaggiamento. Alcune informazioni sono sempre visualizzate
nella fascia superiore del touch screen:
-

R
ichiamo delle informazioni sul
climatizzatore e accesso a un menu
semplificato (solo regolazione della
temperatura e del flusso d'aria).
-
R
iepilogo delle informazioni dei menu
Radio Media , Telefono e dei consigli di
navigazione *.
-
Z
one di notifica (messaggi di testo ed
email)*.
1
Strumentazione di bordo

26
Le funzioni sono raggruppate in 4 famiglie.Famiglie Funzioni
"Stazionamento" -
"Tergicristallo posteriore per retromarcia ": attivazione/disattivazione
del tergilunotto all'inserimento della retromarcia.
-
" Chiusura automatica dei retrovisori esterni ": attivazione/
disattivazione dell'apertura/chiusura automatica dei retrovisori esterni
all'apertura/chiusura delle porte veicolo.
"Fari" -
"Accensione temporizzata dei fari": attivazione/disattivazione
dell'accensione temporizzata dei fari.
-
"Illuminazione d'accoglienza ": attivazione/disattivazione
dell'illuminazione d'accoglienza esterna.
-
"Fari diurni a LED ": secondo il paese di commercializzazione.
-
"Fari direzionali": attivazione/disattivazione dell'illuminazione statica in
curva.
"Comfort" -
"Sbloccaggio: Solo bagagliaio ": attivazione/disattivazione dello
sbloccaggio selettivo del portellone.
"Sicurezza" -
"Segnalazione disattenzione ": attivazione/disattivazione della
segnalazione livello di stanchezza del guidatore.
-
"Visualizzazione velocità consigliata ": attivazione / disattivazione del
sistema di riconoscimento del limite di velocità.
-
"Allarme rischio urto e frenata automatica ": attivazione/
disattivazione dell'allarme rischio urto e della frenata d'emergenza
automatica.
-
"Sorveglianza angoli ciechi ": attivazione/disattivazione della
sorveglianza angoli ciechi.
Scheda"Tasti rapidi"
Funzione Commenti
Park Assist Attivazione della
funzione.
Stop & Star t Attivazione/
disattivazione della
funzione.
Assistenza al
parcheggio Attivazione/
disattivazione della
funzione.
Antipattinamento Attivazione/
disattivazione della
funzione.
Sorveglianza
angoli ciechi Attivazione/
disattivazione della
funzione.
Inizializzazione
pneumatici
sgonfi Inizializzazione
della segnalazione
pneumatici sgonfi.
Diagnosi Riepilogo degli allarmi
in corso.

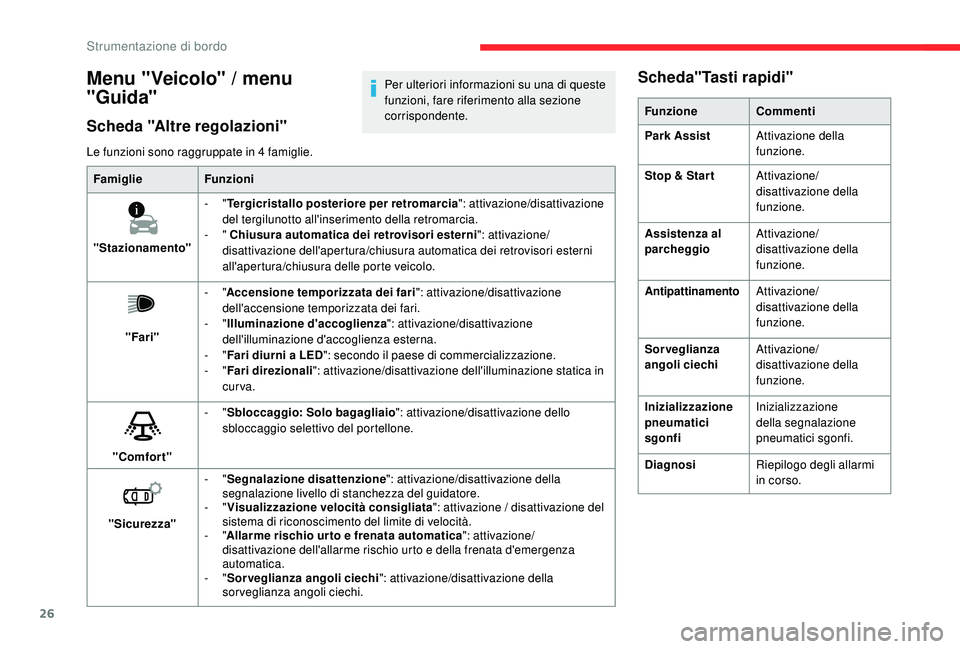

Menu "Veicolo" / menu
"Guida"
Scheda "Altre regolazioni"
Per ulteriori informazioni su una di queste
funzioni, fare riferimento alla sezione
corrispondente.
Strumentazione di bordo

27

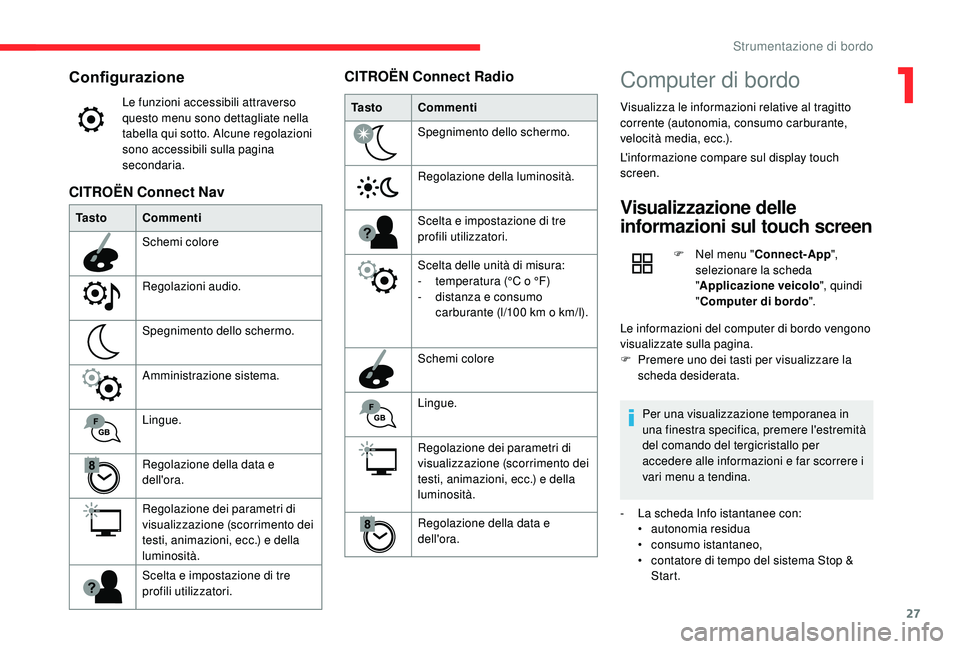

Configurazione
Le funzioni accessibili attraverso
questo menu sono dettagliate nella
tabella qui sotto. Alcune regolazioni
sono accessibili sulla pagina
secondaria.
Ta s t o Commenti
Schemi colore
Regolazioni audio.
Spegnimento dello schermo.
Amministrazione sistema.
Lingue.
Regolazione della data e
dell'ora.
Regolazione dei parametri di
visualizzazione (scorrimento dei
testi, animazioni, ecc.) e della
luminosità.
Scelta e impostazione di tre
profili utilizzatori.
CITROËN Connect Nav
Ta s t oCommenti
Spegnimento dello schermo.
Regolazione della luminosità.
Scelta e impostazione di tre
profili utilizzatori.
Scelta delle unità di misura:
-

t
emperatura (°C o °F)
-

d
istanza e consumo
carburante (l/100 km o km/l).
Schemi colore
Lingue.
Regolazione dei parametri di
visualizzazione (scorrimento dei
testi, animazioni, ecc.) e della
luminosità.
Regolazione della data e
dell'ora.
CITROËN Connect RadioComputer di bordo
Visualizza le informazioni relative al tragitto
corrente (autonomia, consumo carburante,
velocità media, ecc.).
L'informazione compare sul display touch
screen.
Visualizzazione delle
informazioni sul touch screen
F Nel menu " Connect-App",
selezionare la scheda
" Applicazione veicolo ", quindi
" Computer di bordo ".
Le informazioni del computer di bordo vengono
visualizzate sulla pagina.
F

P

remere uno dei tasti per visualizzare la
scheda desiderata.
Per una visualizzazione temporanea in
una finestra specifica, premere l'estremità
del comando del tergicristallo per
accedere alle informazioni e far scorrere i
vari menu a tendina.
-

L

a scheda Info istantanee con:
•
a

utonomia residua
•

c

onsumo istantaneo,
•

c

ontatore di tempo del sistema Stop &
Start.
1
Strumentazione di bordo

28
- La scheda del tragitto "1" con:
• v elocità media,
•

c
onsumo medio,
•

d
istanza percorsa, per il primo percorso.
-

L
a scheda del tragitto " 2" con:
•
v

elocità media,
•

c
onsumo medio,
•

d
istanza percorsa, per il secondo
percorso.
Azzeramento del
contachilometri parziale
F Quando appare il percorso desiderato, premere il tasto di Azzeramento o
l'estremità del comando del tergicristallo
fino a quando non compare zero.
I percorsi 1 e 2 sono indipendenti.
Il percorso 1 permette di effettuare, ad
esempio, dei calcoli giornalieri, ed il percorso 2
dei calcoli mensili.
Alcune definizioni…
Autonomia
(k m)
Numero di chilometri percorribili con
il carburante presente nel serbatoio
(in funzione del consumo medio
degli ultimi chilometri percorsi). Questo valore può variare in seguito ad un
cambiamento di guida o di tipo di strada,
che determini una notevole variazione del
consumo istantaneo.
Quando l'autonomia scende al di sotto di 30 km
vengono visualizzati dei trattini.
Dopo un rabbocco di carburante di almeno
5 litri, l'autonomia è ricalcolata e visualizzata se
superiore ai 100 km.
Se appaiono dei trattini fissi durante la
guida al posto delle cifre, rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
Consumo istantaneo di
carburante
(l/100 km o km/l) Calcolato negli ultimi secondi
trascorsi.
Questa funzione appare solo a partire dai
30 km/h.
Consumo medio di carburante
(l/100 km o km/l) Calcolato dall'ultimo azzeramento
del computer di bordo.
Velocità media
(km/h)
Calcolata dall'ultimo azzeramento
del computer di bordo.
Distanza percorsa
(k m)Calcolato dall'ultimo azzeramento
del computer di bordo.
Timer Stop & Star t
(minuti/secondi o ore/minuti)
Un contatore di tempo parziale accumula le
durate della modalità STOP durante il tragitto.
Si azzera ad ogni inserimento del contatto.
Contachilometri
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione
del contatto, all'apertura della porta del
guidatore e quando si bloccano o sbloccano le
porte del veicolo.
Strumentazione di bordo
