CITROEN C4 CACTUS 2019 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

159

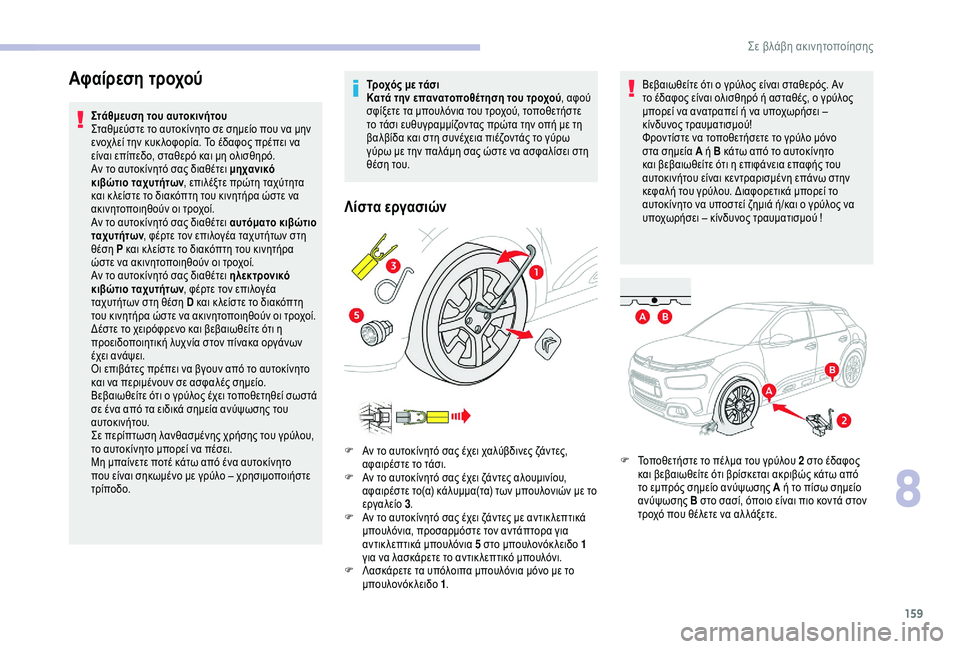

Αφαίρεση τροχού
Στάθμευση του αυτοκινήτου
Σταθμεύστε το αυτοκίνητο σε σημείο που να μην
ενοχλεί την κυκ λοφορία. Το έδαφος πρέπει να
είναι επίπεδο, σταθερό και μη ολισθηρό.
Aν το αυτοκίνητό σας διαθέτει μηχανικό
κιβώτιο ταχυτήτων, επιλέξτε πρώτη ταχύτητα
και κ λείστε το διακόπτη του κινητήρα ώστε να
ακινητοποιηθούν οι τροχοί.
Αν το αυτοκίνητό σας διαθέτει αυτόματο κιβώτιο
ταχυτήτων , φέρτε τον επιλογέα ταχυτήτων στη
θέση P και κ λείστε το διακόπτη του κινητήρα
ώστε να ακινητοποιηθούν οι τροχοί.
Αν το αυτοκίνητό σας διαθέτει ηλεκτρονικό
κιβώτιο ταχυτήτων , φέρτε τον επιλογέα
ταχυτήτων στη θέση D και κ λείστε το διακόπτη
του κινητήρα ώστε να ακινητοποιηθούν οι τροχοί.
Δέστε το χειρόφρενο και βεβαιωθείτε ότι η
προειδοποιητική λυχνία στον πίνακα οργάνων
έχει ανάψει.
Οι επιβάτες πρέπει να βγουν από το αυτοκίνητο
και να περιμένουν σε ασφαλές σημείο.
Βεβαιωθείτε ότι ο γρύλος έχει τοποθετηθεί σωστά
σε ένα από τα ειδικά σημεία ανύψωσης του
αυτοκινήτου.
Σε περίπτωση λανθασμένης χρήσης του γρύλου,
το αυτοκίνητο μπορεί να πέσει.
Μη μπαίνετε ποτέ κάτω από ένα αυτοκίνητο
που είναι σηκωμένο με γρύλο – χρησιμοποιήστε
τρίποδο. Τροχός με τάσι
Κατά την επανατοποθέτηση του τροχού
, αφού
σφίξετε τα μπουλόνια του τροχού, τοποθετήστε
το τάσι ευθυγραμμίζοντας πρώτα την οπή με τη
βαλβίδα και στη συνέχεια πιέζοντάς το γύρω
γύρω με την παλάμη σας ώστε να ασφαλίσει στη
θέση του.
Λίστα εργασιών
F Αν το αυτοκίνητό σας έχει χαλύβδινες ζάντες, αφαιρέστε το τάσι.
F

Α
ν το αυτοκίνητό σας έχει ζάντες αλουμινίου,
αφαιρέστε το(α) κάλυμμα(τα) των μπουλονιών με το
εργαλείο 3.
F

Α
ν το αυτοκίνητό σας έχει ζάντες με αντικ λεπτικά
μπουλόνια, προσαρμόστε τον αντάπτορα για
αντικ λεπτικά μπουλόνια 5 στο μπουλονόκ λειδο 1
για να λασκάρετε το αντικ λεπτικό μπουλόνι.
F

Λ
ασκάρετε τα υπόλοιπα μπουλόνια μόνο με το
μπουλονόκλειδο 1. Βεβαιωθείτε ότι ο γρύλος είναι σταθερός. Αν
το έδαφος είναι ολισθηρό ή ασταθές, ο γρύλος
μπορεί να ανατραπεί ή να υποχωρήσει –
κίνδυνος τραυματισμού!
Φροντίστε να τοποθετήσετε το γρύλο μόνο
στα σημεία A ή B κάτω από το αυτοκίνητο
και βεβαιωθείτε ότι η επιφάνεια επαφής του
αυτοκινήτου είναι κεντραρισμένη επάνω στην
κεφαλή του γρύλου. Διαφορετικά μπορεί το
αυτοκίνητο να υποστεί ζημιά ή/και ο γρύλος να
υποχωρήσει – κίνδυνος τραυματισμού !
F Τ οποθετήστε το πέλμα του γρύλου 2 στο έδαφος
και βεβαιωθείτε ότι βρίσκεται ακριβώς κάτω από
το εμπρός σημείο ανύψωσης A ή το πίσω σημείο
ανύψωσης B στο σασί, όποιο είναι πιο κοντά στον
τροχό που θέλετε να αλ λάξετε.
8
Σε βλάβη ακινητοποίησης

160

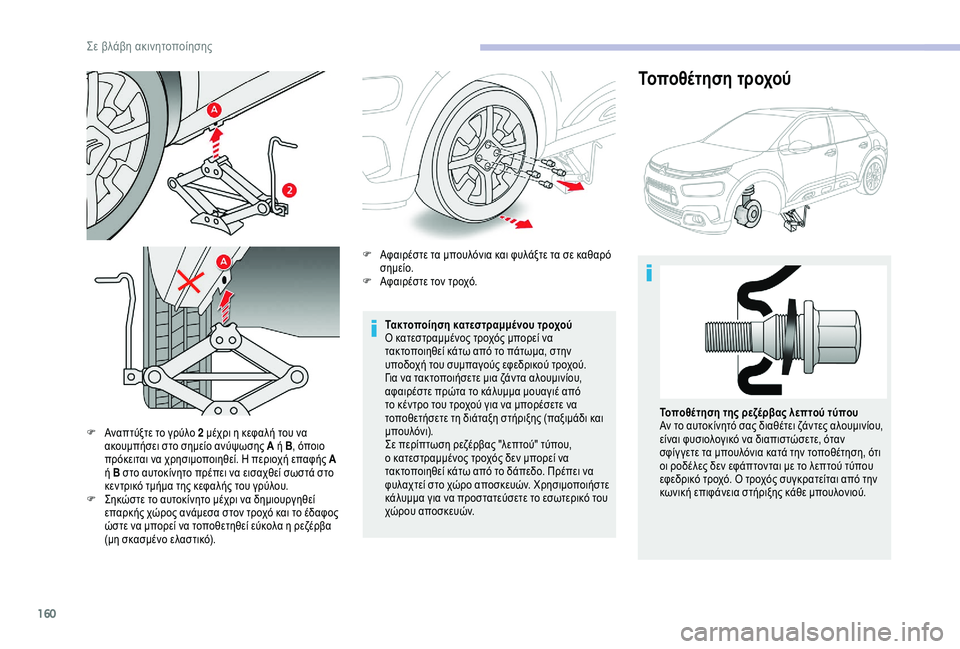

F Αναπτύξτε το γρύλο 2 μέχρι η κεφαλή του να ακουμπήσει στο σημείο ανύψωσης A ή B , όποιο
πρόκειται να χρησιμοποιηθεί. Η περιοχή επαφής Α
ή Β στο αυτοκίνητο πρέπει να εισαχθεί σωστά στο
κεντρικό τμήμα της κεφαλής του γρύλου.
F

Σ
ηκώστε το αυτοκίνητο μέχρι να δημιουργηθεί
επαρκής χώρος ανάμεσα στον τροχό και το έδαφος
ώστε να μπορεί να τοποθετηθεί εύκολα η ρεζέρβα
(μη σκασμένο ελαστικό). Τακτοποίηση κατεστραμμένου τροχού
Ο κατεστραμμένος τροχός μπορεί να
τακτοποιηθεί κάτω από το πάτωμα, στην
υποδοχή του συμπαγούς εφεδρικού τροχού.
Για να τακτοποιήσετε μια ζάντα αλουμινίου,
αφαιρέστε πρώτα το κάλυμμα μουαγιέ από
το κέντρο του τροχού για να μπορέσετε να
τοποθετήσετε τη διάταξη στήριξης (παξιμάδι και
μπο υλόν ι).
Σε περίπτωση ρεζέρβας "λεπτού" τύπου,
ο κατεστραμμένος τροχός δεν μπορεί να
τακτοποιηθεί κάτω από το δάπεδο. Πρέπει να
φυλαχτεί στο χώρο αποσκευών. Χρησιμοποιήστε
κάλυμμα για να προστατεύσετε το εσωτερικό του
χώρου αποσκευών.
Τοποθέτηση τροχού
F Αφαιρέστε τα μπουλόνια και φυλάξτε τα σε καθαρό
σημείο.
F

Α
φαιρέστε τον τροχό.
Τοποθέτηση της ρεζέρβας λεπτού τύπου
Αν το αυτοκίνητό σας διαθέτει ζάντες αλουμινίου,
είναι φυσιολογικό να διαπιστώσετε, όταν
σφίγ γετε τα μπουλόνια κατά την τοποθέτηση, ότι
οι ροδέλες δεν εφάπτονται με το λεπτού τύπου
εφεδρικό τροχό. Ο τροχός συγκρατείται από την
κωνική επιφάνεια στήριξης κάθε μπουλονιού.

0
.
2

161

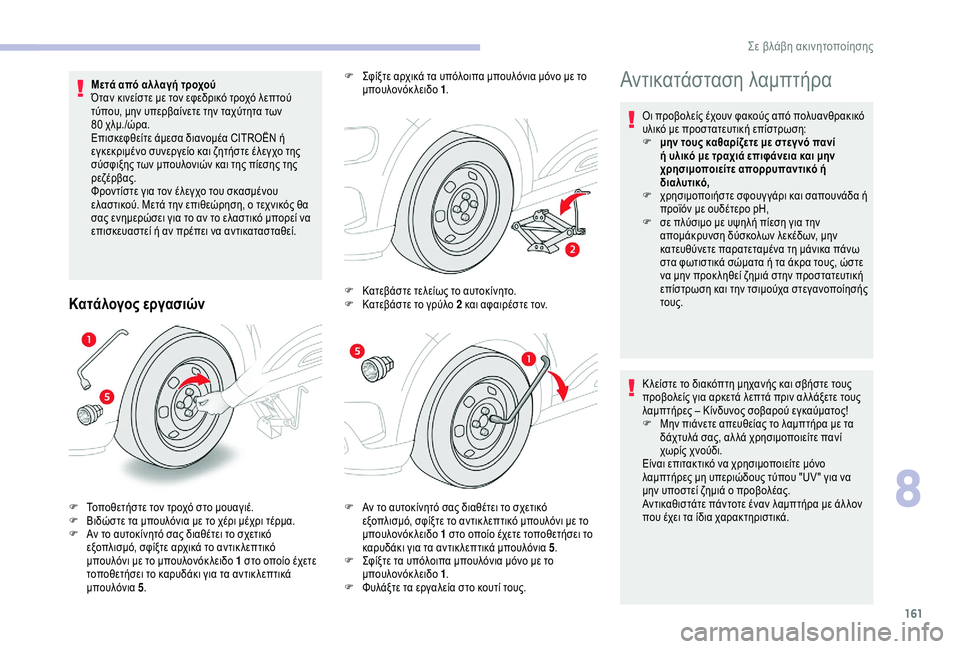

Μετά από αλ λαγή τροχού
Όταν κινείστε με τον εφεδρικό τροχό λεπτού
τύπου, μην υπερβαίνετε την ταχύτητα των
80 χλμ./ώρα.
Επισκεφθείτε άμεσα διανομέα CITROËN ή
εγκεκριμένο συνεργείο και ζητήστε έλεγχο της
σύσφιξης των μπουλονιών και της πίεσης της
ρεζέρβας.
Φροντίστε για τον έλεγχο του σκασμένου
ελαστικού. Μετά την επιθεώρηση, ο τεχνικός θα
σας ενημερώσει για το αν το ελαστικό μπορεί να
επισκευαστεί ή αν πρέπει να αντικατασταθεί.
Κατάλογος εργασιών
F Αν το αυτοκίνητό σας διαθέτει το σχετικό εξοπλισμό, σφίξτε το αντικ λεπτικό μπουλόνι με το
μπουλονόκλειδο 1 στο οποίο έχετε τοποθετήσει το
καρυδάκι για τα αντικ λεπτικά μπουλόνια 5 .
F

Σ
φίξτε τα υπόλοιπα μπουλόνια μόνο με το
μπουλονόκλειδο 1.
F

Φ
υλάξτε τα εργαλεία στο κουτί τους.
F
Τ
οποθετήστε τον τροχό στο μουαγιέ.
F
Β
ιδώστε τα μπουλόνια με το χέρι μέχρι τέρμα.
F

Α

ν το αυτοκίνητό σας διαθέτει το σχετικό
εξοπλισμό, σφίξτε αρχικά το αντικ λεπτικό
μπουλόνι με το μπουλονόκ λειδο 1 στο οποίο έχετε
τοποθετήσει το καρυδάκι για τα αντικ λεπτικά
μπουλόνια 5 . F

Σ
φίξτε αρχικά τα υπόλοιπα μπουλόνια μόνο με το
μπουλονόκλειδο 1.
F
Κ
ατεβάστε τελείως το αυτοκίνητο.
F
Κ
ατεβάστε το γρύλο 2 και αφαιρέστε τον.
Αντικατάσταση λαμπτήρα
Οι προβολείς έχουν φακούς από πολυανθρακικό
υλικό με προστατευτική επίστρωση:
F

μ
ην τους καθαρίζετε με στεγ νό πανί
ή υλικό με τραχιά επιφάνεια και μην
χρησιμοποιείτε απορρυπαντικό ή
διαλυτικό,
F

χ
ρησιμοποιήστε σφουγ γάρι και σαπουνάδα ή
προϊόν με ουδέτερο pH,
F

σ
ε πλύσιμο με υψηλή πίεση για την
απομάκρυνση δύσκολων λεκέδων, μην
κατευθύνετε παρατεταμένα τη μάνικα πάνω
στα φωτιστικά σώματα ή τα άκρα τους, ώστε
να μην προκ ληθεί ζημιά στην προστατευτική
επίστρωση και την τσιμούχα στεγανοποίησής
τους.
Κ λείστε το διακόπτη μηχανής και σβήστε τους
προβολείς για αρκετά λεπτά πριν αλ λάξετε τους
λαμπτήρες – Κίνδυνος σοβαρού εγκαύματος!
F

Μ
ην πιάνετε απευθείας το λαμπτήρα με τα
δάχτυλά σας, αλ λά χρησιμοποιείτε πανί
χωρίς χνούδι.
Είναι επιτακτικό να χρησιμοποιείτε μόνο
λαμπτήρες μη υπεριώδους τύπου "UV " για να
μην υποστεί ζημιά ο προβολέας.
Αντικαθιστάτε πάντοτε έναν λαμπτήρα με άλ λον
που έχει τα ίδια χαρακτηριστικά.
8
Σε βλάβη ακινητοποίησης

162

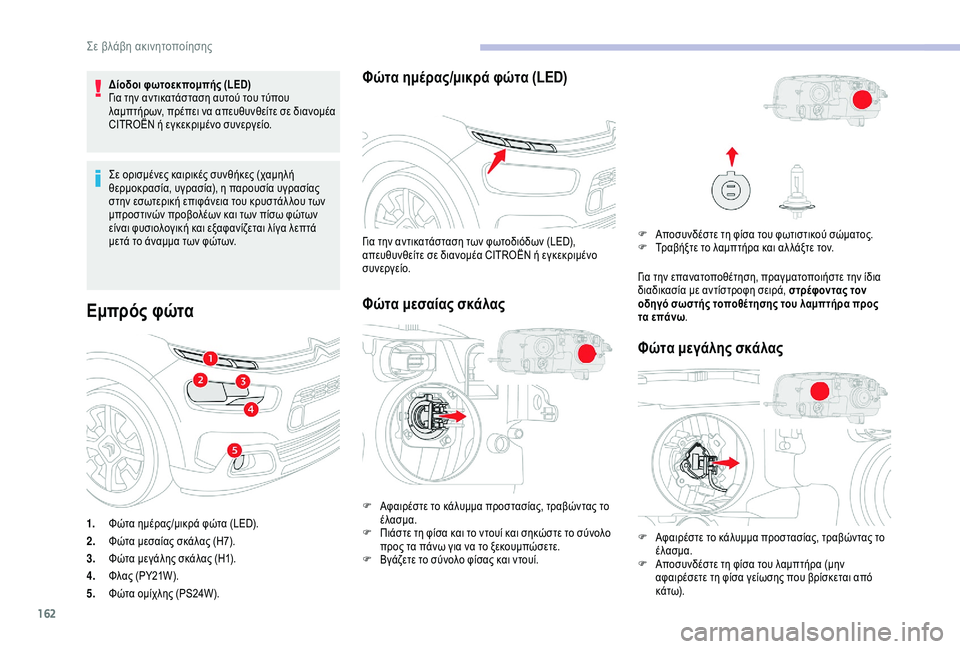

Δίοδοι φωτοεκπομπής (LED)
Για την αντικατάσταση αυτού του τύπου
λαμπτήρων, πρέπει να απευθυνθείτε σε διανομέα
CITROËN ή εγκεκριμένο συνεργείο.
Σε ορισμένες καιρικές συνθήκες (χαμηλή
θερμοκρασία, υγρασία), η παρουσία υγρασίας
στην εσωτερική επιφάνεια του κρυστάλ λου των
μπροστινών προβολέων και των πίσω φώτων
είναι φυσιολογική και εξαφανίζεται λίγα λεπτά
μετά το άναμμα των φώτων.
Εμπρός φώτα
1.Φώτα ημέρας/μικρά φώτα (LED).
2. Φώτα μεσαίας σκάλας (H7).
3. Φώτα μεγάλης σκάλας (H1).
4. Φλας (PΥ21W).
5. Φώτα ομίχλης (PS24W).
Φώτα ημέρας/μικρά φώτα (LED)
Φώτα μεσαίας σκάλας
Για την αντικατάσταση των φωτοδιόδων (LED),
απευθυνθείτε σε διανομέα CITROËN ή εγκεκριμένο
συνεργείο.
F

Α
φαιρέστε το κάλυμμα προστασίας, τραβώντας το
έλασμα.
F

Π
ιάστε τη φίσα και το ντουί και σηκώστε το σύνολο
προς τα πάνω για να το ξεκουμπώσετε.
F

Β
γάζετε το σύνολο φίσας και ντουί. F
Α ποσυνδέστε τη φίσα του φωτιστικού σώματος.
F Τ ραβήξτε το λαμπτήρα και αλ λάξτε τον.
Για την επανατοποθέτηση, πραγματοποιήστε την ίδια
διαδικασία με αντίστροφη σειρά, στρέφοντας τον
οδηγό σωστής τοποθέτησης του λαμπτήρα προς
τα επάνω .
Φώτα μεγάλης σκάλας
F Αφαιρέστε το κάλυμμα προστασίας, τραβώντας το
έλασμα.
F

Α
ποσυνδέστε τη φίσα του λαμπτήρα (μην
αφαιρέσετε τη φίσα γείωσης που βρίσκεται από
κά τω).
Σε βλάβη ακινητοποίησης

163
Για την επανατοποθέτηση, ακολουθήστε την ίδια
διαδικασία με αντίστροφη σειρά.

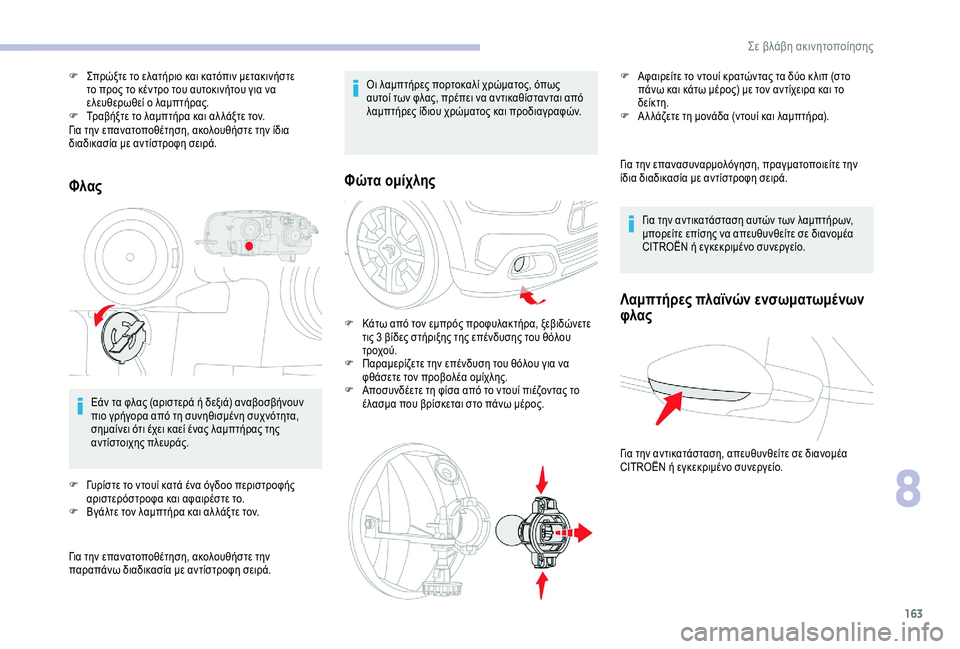

Φλας
Εάν τα φλας (αριστερά ή δεξιά) αναβοσβήνουν
πιο γρήγορα από τη συνηθισμένη συχνότητα,
σημαίνει ότι έχει καεί ένας λαμπτήρας της
αντίστοιχης πλευράς.
F

Γ

υρίστε το ντουί κατά ένα όγδοο περιστροφής
αριστερόστροφα και αφαιρέστε το.
F

Β
γάλτε τον λαμπτήρα και αλ λάξτε τον.
Για την επανατοποθέτηση, ακολουθήστε την
παραπάνω διαδικασία με αντίστροφη σειρά. Οι λαμπτήρες πορτοκαλί χρώματος, όπως
αυτοί των φλας, πρέπει να αντικαθίστανται από
λαμπτήρες ίδιου χρώματος και προδιαγραφών.
Φώτα ομίχλης
F Κάτω από τον εμπρός προφυλακτήρα, ξεβιδώνετε
τις 3 βίδες στήριξης της επένδυσης του θόλου
τροχού.
F

Π
αραμερίζετε την επένδυση του θόλου για να
φθάσετε τον προβολέα ομίχλης.
F

Α
ποσυνδέετε τη φίσα από το ντουί πιέζοντας το
έλασμα που βρίσκεται στο πάνω μέρος. Για την επανασυναρμολόγηση, πραγματοποιείτε την
ίδια διαδικασία με αντίστροφη σειρά.
F

Σ

πρώξτε το ελατήριο και κατόπιν μετακινήστε
το προς το κέντρο του αυτοκινήτου για να
ελευθερωθεί ο λαμπτήρας.
F

Τ

ραβήξτε το λαμπτήρα και αλ λάξτε τον.
Για την αντικατάσταση αυτών των λαμπτήρων,
μπορείτε επίσης να απευθυνθείτε σε διανομέα
CITROËN ή εγκεκριμένο συνεργείο.
Λαμπτήρες πλαϊνών ενσωματωμένων
φλας
Για την αντικατάσταση, απευθυνθείτε σε διανομέα
CITROËN ή εγκεκριμένο συνεργείο. F
Α
φαιρείτε το ντουί κρατώντας τα δύο κ λιπ (στο
πάνω και κάτω μέρος) με τον αντίχειρα και το
δείκτη.
F
Α
λ λάζετε τη μονάδα (ντουί και λαμπτήρα).
8
Σε βλάβη ακινητοποίησης

164

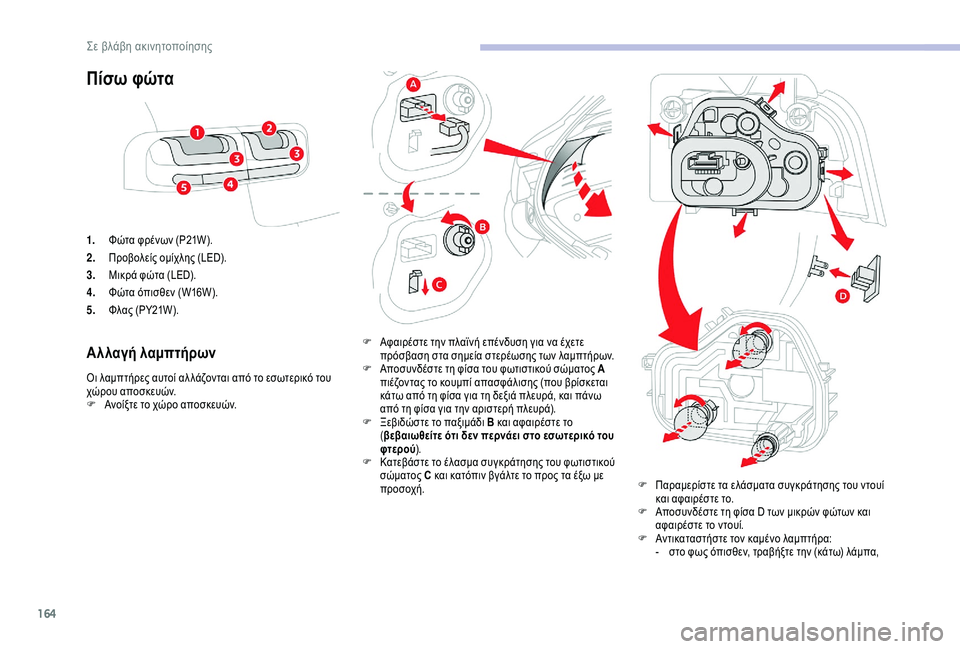

Πίσω φώτα
1.Φώτα φρένων (P21W).
2. Προβολείς ομίχλης (LED).
3. Μικρά φώτα (LED).
4. Φώτα όπισθεν (W16W).
5. Φλας (PΥ21W).
Α λλαγή λαμπτήρων
Οι λαμπτήρες αυτοί αλ λάζονται από το εσωτερικό του
χώρου αποσκευών.
F

Α
νοίξτε το χώρο αποσκευών. F

Α
φαιρέστε την πλαϊνή επένδυση για να έχετε
πρόσβαση στα σημεία στερέωσης των λαμπτήρων.
F Α ποσυνδέστε τη φίσα του φωτιστικού σώματος Α
πιέζοντας το κουμπί απασφάλισης (που βρίσκεται
κάτω από τη φίσα για τη δεξιά πλευρά, και πάνω
από τη φίσα για την αριστερή πλευρά).
F

Ξ
εβιδώστε το παξιμάδι Β και αφαιρέστε το
( βεβαιωθείτε ότι δεν περνάει στο εσωτερικό του
φτερού ).
F

Κ
ατεβάστε το έλασμα συγκράτησης του φωτιστικού
σώματος C και κατόπιν βγάλτε το προς τα έξω με
προσοχή. F

Π
αραμερίστε τα ελάσματα συγκράτησης του ντουί
και αφαιρέστε το.
F

Α
ποσυνδέστε τη φίσα D των μικρών φώτων και
αφαιρέστε το ντουί.
F

Α
ντικαταστήστε τον καμένο λαμπτήρα:
-

σ
το φως όπισθεν, τραβήξτε την (κάτω) λάμπα,
Σε βλάβη ακινητοποίησης

165

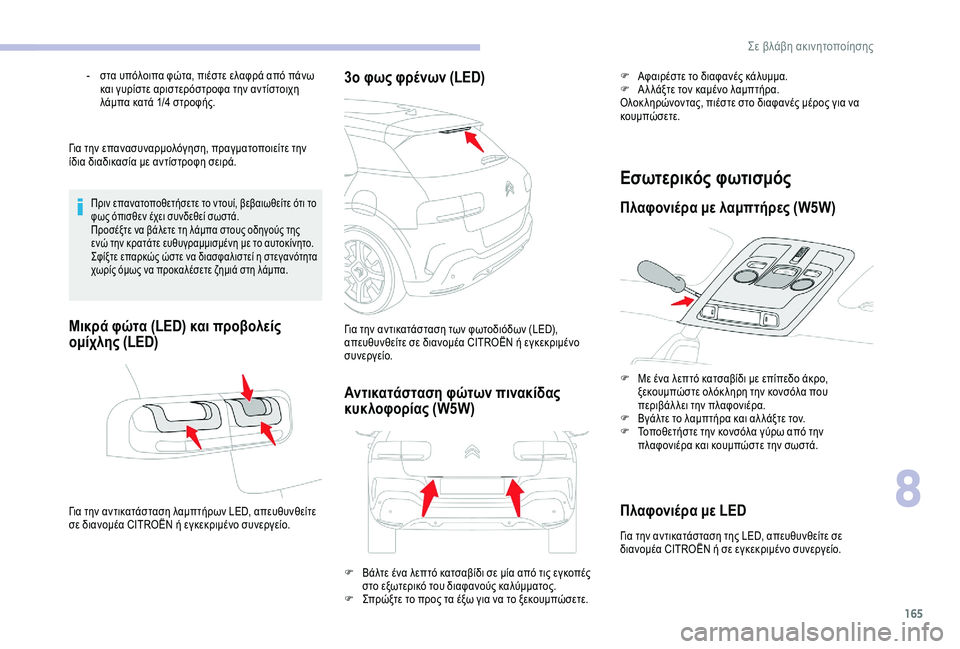

Για την επανασυναρμολόγηση, πραγματοποιείτε την
ίδια διαδικασία με αντίστροφη σειρά.
Πριν επανατοποθετήσετε το ντουί, βεβαιωθείτε ότι το
φως όπισθεν έχει συνδεθεί σωστά.
Προσέξτε να βάλετε τη λάμπα στους οδηγούς της
ενώ την κρατάτε ευθυγραμμισμένη με το αυτοκίνητο.
Σφίξτε επαρκώς ώστε να διασφαλιστεί η στεγανότητα
χωρίς όμως να προκαλέσετε ζημιά στη λάμπα.
Μικρά φώτα (LED) και προβολείς
ομίχλης (LED)
Για την αντικατάσταση λαμπτήρων LED, απευθυνθείτε
σε διανομέα CITROËN ή εγκεκριμένο συνεργείο.
3ο φως φρένων (LED)
Για την αντικατάσταση των φωτοδιόδων (LED),
απευθυνθείτε σε διανομέα CITROËN ή εγκεκριμένο
συνεργείο.
Αντικατάσταση φώτων πινακίδας
κυκλοφορίας (W5W)
Εσωτερικός φωτισμός
Πλαφονιέρα με λαμπτήρες (W5W)
F Με ένα λεπτό κατσαβίδι με επίπεδο άκρο, ξεκουμπώστε ολόκ ληρη την κονσόλα που
περιβάλ λει την πλαφονιέρα.
F

Β
γάλτε το λαμπτήρα και αλ λάξτε τον.
F

Τ
οποθετήστε την κονσόλα γύρω από την
πλαφονιέρα και κουμπώστε την σωστά.
Πλαφονιέρα με LED
Για την αντικατάσταση της LED, απευθυνθείτε σε
διανομέα CITROËN ή σε εγκεκριμένο συνεργείο.
-

σ

τα υπόλοιπα φώτα, πιέστε ελαφρά από πάνω
και γυρίστε αριστερόστροφα την αντίστοιχη
λάμπα κατά 1/4 στροφής.
F

Β

άλτε ένα λεπτό κατσαβίδι σε μία από τις εγκοπές
στο εξωτερικό του διαφανούς καλύμματος.
F

Σ

πρώξτε το προς τα έξω για να το ξεκουμπώσετε. F

Α
φαιρέστε το διαφανές κάλυμμα.
F
Α
λ λάξτε τον καμένο λαμπτήρα.
Ολοκ ληρώνοντας, πιέστε στο διαφανές μέρος για να
κουμπώσετε.
8
Σε βλάβη ακινητοποίησης

166

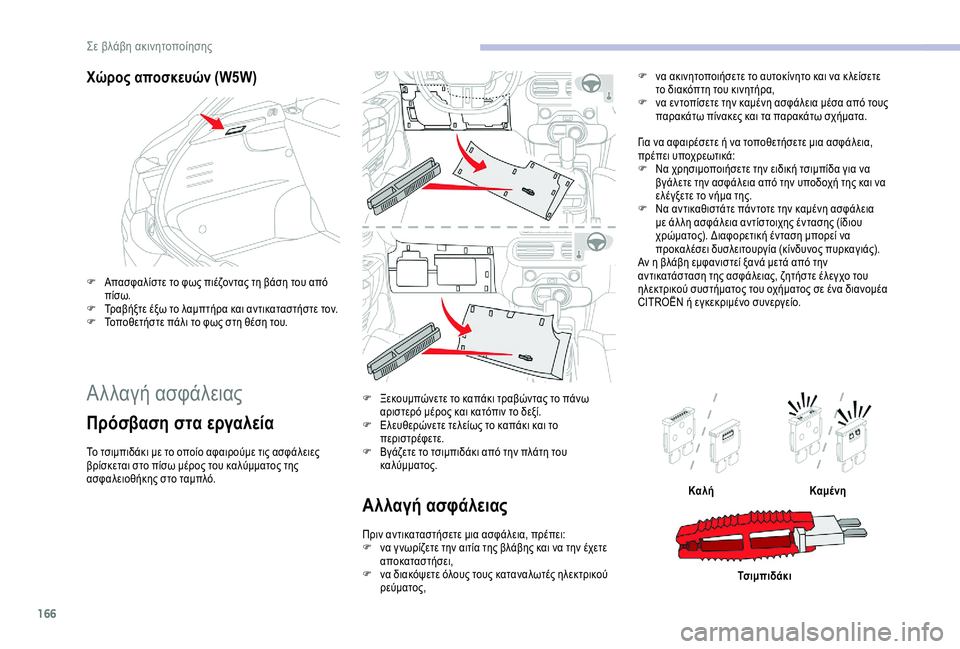

Χώρος αποσκευών (W5W)
F Απασφαλίστε το φως πιέζοντας τη βάση του από πίσω.
F

Τ
ραβήξτε έξω το λαμπτήρα και αντικαταστήστε τον.
F

Τ
οποθετήστε πάλι το φως στη θέση του.
Αλλαγή ασφάλειας
Πρόσβαση στα εργαλεία
Το τσιμπιδάκι με το οποίο αφαιρούμε τις ασφάλειες
βρίσκεται στο πίσω μέρος του καλύμματος της
ασφαλειοθήκης στο ταμπλό. F

Ξ
εκουμπώνετε το καπάκι τραβώντας το πάνω
αριστερό μέρος και κατόπιν το δεξί.
F
Ε
λευθερώνετε τελείως το καπάκι και το
περιστρέφετε.
F Β γάζετε το τσιμπιδάκι από την πλάτη του
καλύμματος.
Αλλαγή ασφάλειας
Πριν αντικαταστήσετε μια ασφάλεια, πρέπει:
F ν α γ νωρίζετε την αιτία της βλάβης και να την έχετε
αποκαταστήσει,
F

ν
α διακόψετε όλους τους καταναλωτές ηλεκτρικού
ρεύματος, Για να αφαιρέσετε ή να τοποθετήσετε μια ασφάλεια,
πρέπει υποχρεωτικά:
F

Ν
α χρησιμοποιήσετε την ειδική τσιμπίδα για να
βγάλετε την ασφάλεια από την υποδοχή της και να
ελέγξετε το νήμα της.
F
Ν
α αντικαθιστάτε πάντοτε την καμένη ασφάλεια
με άλ λη ασφάλεια αντίστοιχης έντασης (ίδιου
χρώματος). Διαφορετική ένταση μπορεί να
προκαλέσει δυσλειτουργία (κίνδυνος πυρκαγιάς).
Αν η βλάβη εμφανιστεί ξανά μετά από την
αντικατάσταση της ασφάλειας, ζητήστε έλεγχο του
ηλεκτρικού συστήματος του οχήματος σε ένα διανομέα
CITROËN ή εγκεκριμένο συνεργείο. F
ν
α ακινητοποιήσετε το αυτοκίνητο και να κ λείσετε
το διακόπτη του κινητήρα,
F
ν
α εντοπίσετε την καμένη ασφάλεια μέσα από τους
παρακάτω πίνακες και τα παρακάτω σχήματα.
Καλή Καμένη
Τσιμπιδάκι
Σε βλάβη ακινητοποίησης

167

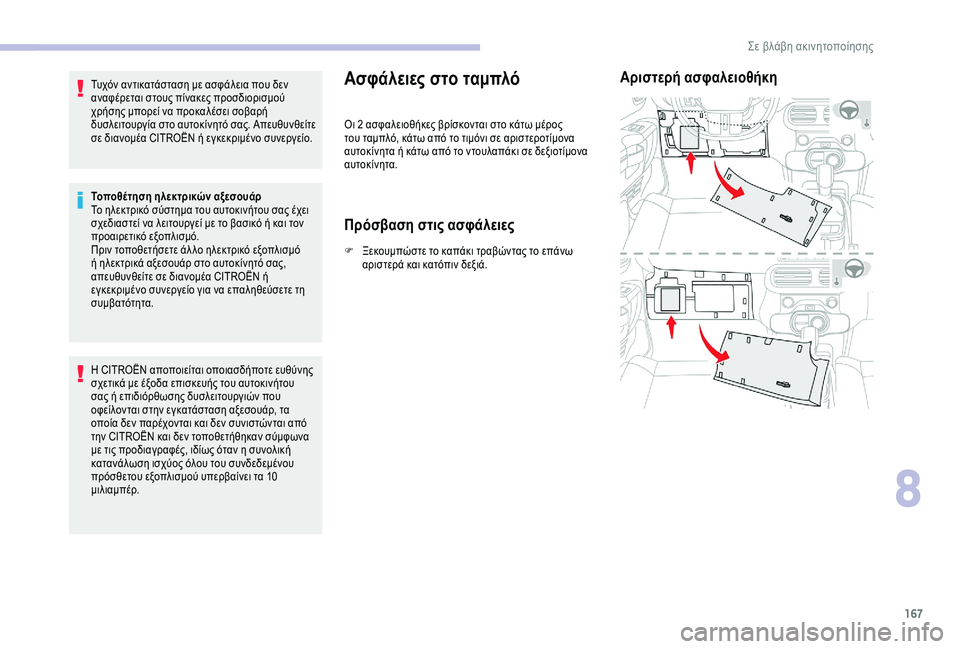

Τυχόν αντικατάσταση με ασφάλεια που δεν
αναφέρεται στους πίνακες προσδιορισμού
χρήσης μπορεί να προκαλέσει σοβαρή
δυσλειτουργία στο αυτοκίνητό σας. Απευθυνθείτε
σε διανομέα CITROËN ή εγκεκριμένο συνεργείο.
Τοποθέτηση ηλεκτρικών αξεσουάρ
Το ηλεκτρικό σύστημα του αυτοκινήτου σας έχει
σχεδιαστεί να λειτουργεί με το βασικό ή και τον
προαιρετικό εξοπλισμό.
Πριν τοποθετήσετε άλ λο ηλεκτρικό εξοπλισμό
ή ηλεκτρικά αξεσουάρ στο αυτοκίνητό σας,
απευθυνθείτε σε διανομέα CITROËN ή
εγκεκριμένο συνεργείο για να επαληθεύσετε τη
συμβατότητα.
Η CITROËN αποποιείται οποιασδήποτε ευθύνης
σχετικά με έξοδα επισκευής του αυτοκινήτου
σας ή επιδιόρθωσης δυσλειτουργιών που
οφείλονται στην εγκατάσταση αξεσουάρ, τα
οποία δεν παρέχονται και δεν συνιστώνται από
την CITROËN και δεν τοποθετήθηκαν σύμφωνα
με τις προδιαγραφές, ιδίως όταν η συνολική
κατανάλωση ισχύος όλου του συνδεδεμένου
πρόσθετου εξοπλισμού υπερβαίνει τα 10
μιλιαμπέρ.Ασφάλειες στο ταμπλό
Οι 2 ασφαλειοθήκες βρίσκονται στο κάτω μέρος
του ταμπλό, κάτω από το τιμόνι σε αριστεροτίμονα
αυτοκίνητα ή κάτω από το ντουλαπάκι σε δεξιοτίμονα
αυτοκίνητα.
Πρόσβαση στις ασφάλειες
F Ξεκουμπώστε το καπάκι τραβώντας το επάνω αριστερά και κατόπιν δεξιά.
Αριστερή ασφαλειοθήκη
8
Σε βλάβη ακινητοποίησης

168

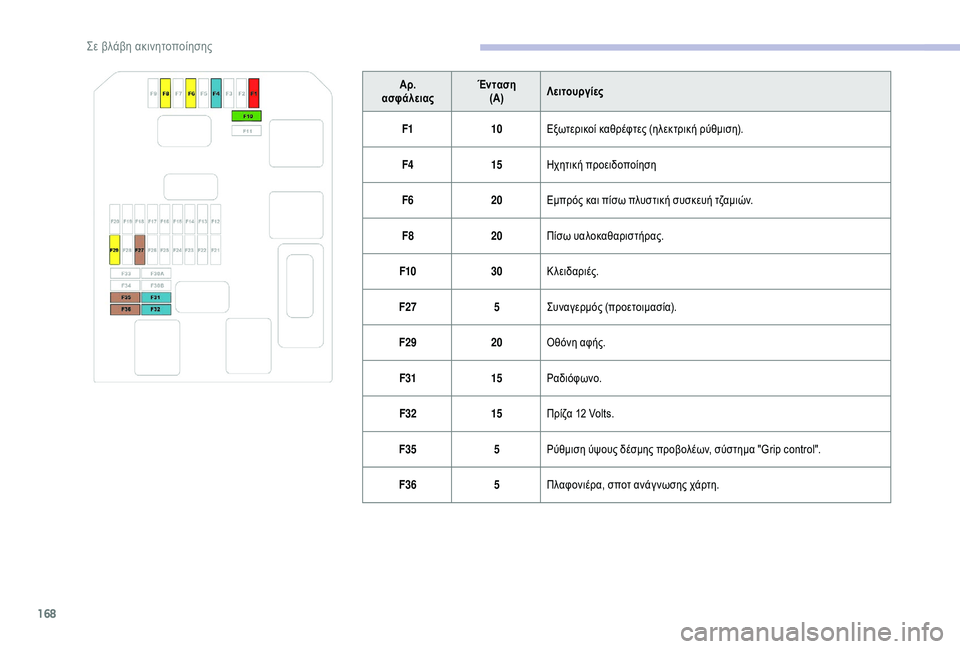

Αρ.
ασφάλειας Ένταση
(A) Λειτουργίες
F1 10Εξωτερικοί καθρέφτες (ηλεκτρική ρύθμιση).
F4 15Ηχητική προειδοποίηση
F6 20Εμπρός και πίσω πλυστική συσκευή τζαμιών.
F8 20Πίσω υαλοκαθαριστήρας.
F10 30Κλειδαριές.
F27 5Συναγερμός (προετοιμασία).
F29 20Οθόνη αφής.
F31 15Ραδιόφωνο.
F32 15Πρίζα 12
Volts.
F35 5Ρύθμιση ύψους δέσμης προβολέων, σύστημα "Grip control".
F36 5Πλαφονιέρα, σποτ ανάγ νωσης χάρτη.
Σε βλάβη ακινητοποίησης
