Page 111 of 413
VI
109
UREĐENJE

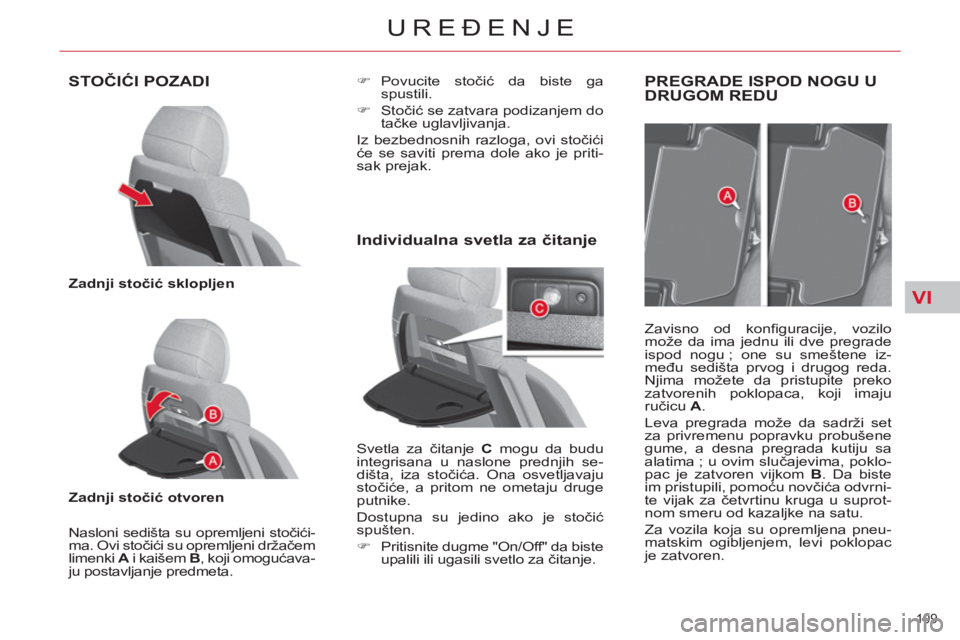

STOČIĆI POZADI
Zadnji stočić sklopljen
Zadnji stočić otvoren
Nasloni sedišta su opremljeni stočići-
ma. Ovi stočići su opremljeni držačem
limenki A
i kaišem B
, koji omogućava-
ju postavljanje predmeta.
)
Povucite stočić da biste ga
spustili.
)
Stočić se zatvara podizanjem do
tačke uglavljivanja.
Iz bezbednosnih razloga, ovi stočići
će se saviti prema dole ako je priti-
sak prejak.
Svetla za čitanje C
mogu da budu
integrisana u naslone prednjih se-
dišta, iza stočića. Ona osvetljavaju
stočiće, a pritom ne ometaju druge
putnike.
Dostupna su jedino ako je stočić
spušten.
)
Pritisnite dugme "On/Off" da biste
upalili ili ugasili svetlo za čitanje.
PREGRADE ISPOD NOGU UDRUGOM REDU
Zavisno od konfi guracije, vozilo
može da ima jednu ili dve pregrade
ispod nogu ; one su smeštene iz-
među sedišta prvog i drugog reda.
Njima možete da pristupite preko
zatvorenih poklopaca, koji imaju
ručicu A
.
Leva pregrada može da sadrži set
za privremenu popravku probušene
gume, a desna pregrada kutiju sa
alatima ; u ovim slučajevima, poklo-
pac je zatvoren vijkom B
. Da biste
im pristupili, pomoću novčića odvrni-
te vijak za četvrtinu kruga u suprot-
nom smeru od kazaljke na satu.
Za vozila koja su opremljena pneu-
matskim ogibljenjem, levi poklopac
je zatvoren.
Individualna svetla za čitanje
Page 112 of 413
VI
110
UREĐENJE

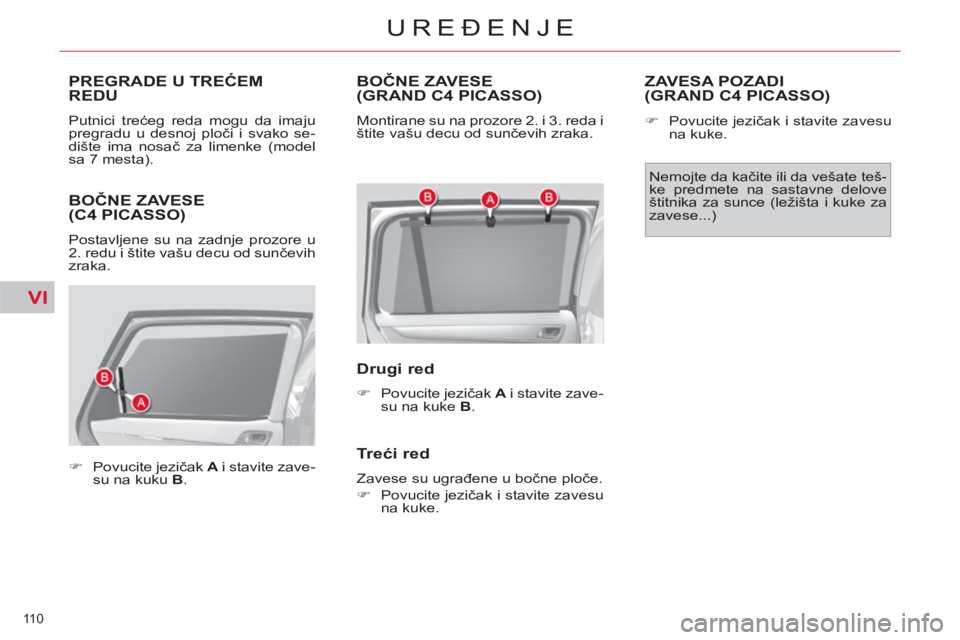

BOČNE ZAVESE(C4 PICASSO)
Postavljene su na zadnje prozore u
2. redu i štite vašu decu od sunčevih
zraka.
)
Povucite jezičak A
i stavite zave-
su na kuku B
.
BOČNE ZAVESE (GRAND C4 PICASSO)
Montirane su na prozore 2. i 3. reda i
štite vašu decu od sunčevih zraka.
Drugi red
)
Povucite jezičak A
i stavite zave-
su na kuke B
.
Tr eći red
Zavese su ugrađene u bočne ploče.
)
Povucite jezičak i stavite zavesu
na kuke.
ZAVESA POZADI(GRAND C4 PICASSO)
)
Povucite jezičak i stavite zavesu
na kuke.
Nemojte da kačite ili da vešate teš-
ke predmete na sastavne delove
štitnika za sunce (ležišta i kuke za
zavese...)
PREGRADE U TREĆEM
REDU
Putnici trećeg reda mogu da imaju
pregradu u desnoj ploči i svako se-
dište ima nosač za limenke (model
sa 7 mesta).
Page 113 of 413
VI
111
UREĐENJE

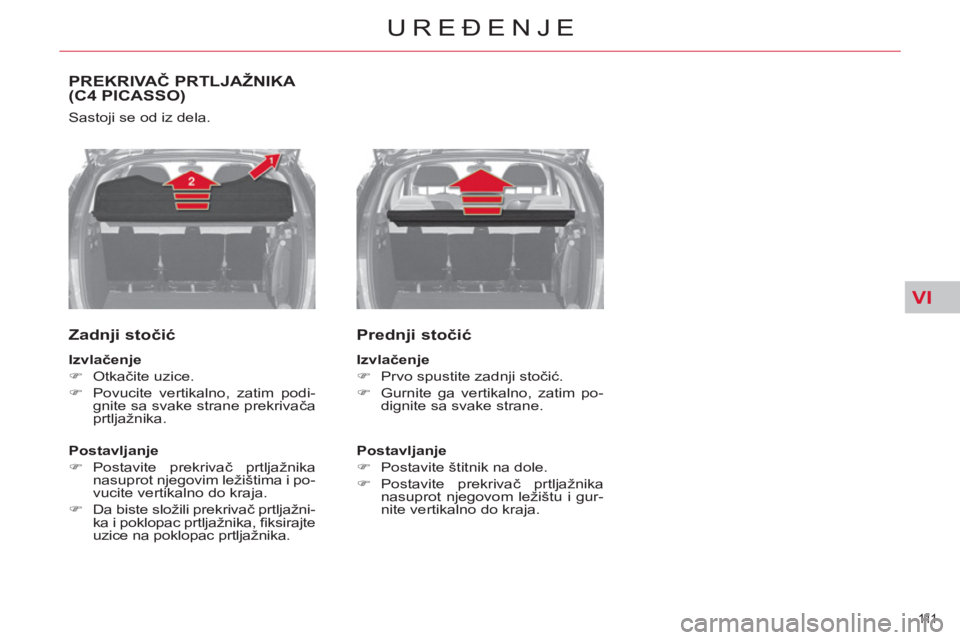

PREKRIVAČ PRTLJAŽNIKA (C4 PICASSO)
Sastoji se od iz dela.
Zadnji stočić
Izvlačenje
)
Otkačite uzice.
)
Povucite vertikalno, zatim podi-
gnite sa svake strane prekrivača
prtljažnika.
Prednji stočić
Izvlačenje
)
Prvo spustite zadnji stočić.
)
Gurnite ga vertikalno, zatim po-
dignite sa svake strane.
Postavljanje
)
Postavite prekrivač prtljažnika
nasuprot njegovim ležištima i po-
vucite vertikalno do kraja.
)
Da biste složili prekrivač prtljažni-
ka i poklopac prtljažnika, fi ksirajte
uzice na poklopac prtljažnika.
Postavljanje
)
Postavite štitnik na dole.
)
Postavite prekrivač prtljažnika
nasuprot njegovom ležištu i gur-
nite vertikalno do kraja.
Page 114 of 413
VI
112
UREĐENJE

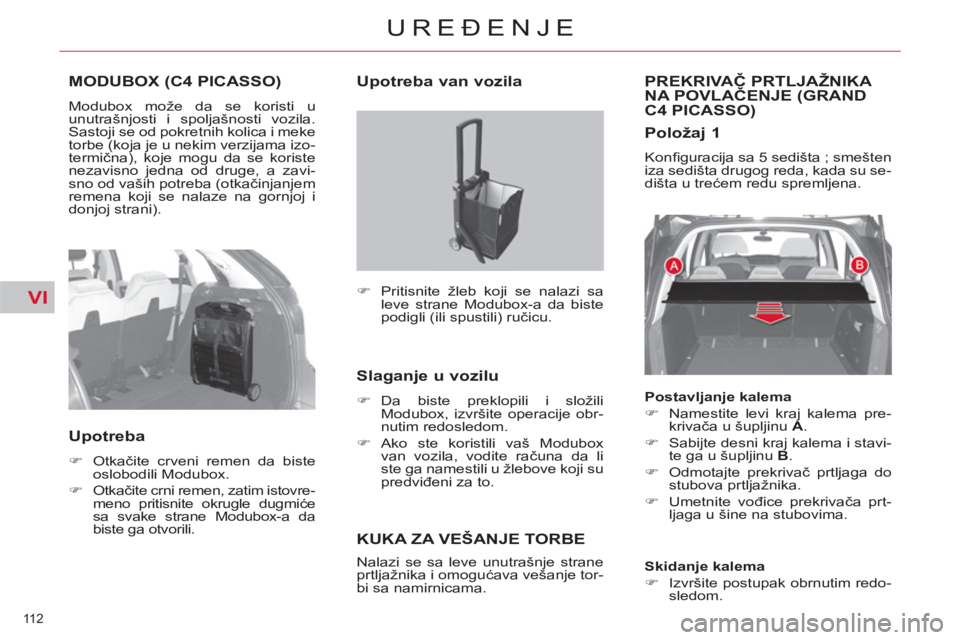

MODUBOX (C4 PICASSO)
Modubox može da se koristi u
unutrašnjosti i spoljašnosti vozila.
Sastoji se od pokretnih kolica i meke
torbe (koja je u nekim verzijama izo-
termična), koje mogu da se koriste
nezavisno jedna od druge, a zavi-
sno od vaših potreba (otkačinjanjem
remena koji se nalaze na gornjoj i
donjoj strani).
Upotreba
)
Otkačite crveni remen da biste
oslobodili Modubox.
)
Otkačite crni remen, zatim istovre-
meno pritisnite okrugle dugmiće
sa svake strane Modubox-a da
biste ga otvorili.
Upotreba van vozila
Slaganje u vozilu
)
Da biste preklopili i složili
Modubox, izvršite operacije obr-
nutim redosledom.
)
Ako ste koristili vaš Modubox
van vozila, vodite računa da li
ste ga namestili u žlebove koji su
predviđeni za to.
KUKA ZA VEŠANJE TORBE
PREKRIVAČ PRTLJAŽNIKA
NA POVLAČENJE (GRAND
C4 PICASSO)
Položaj 1
Konfi guracija sa 5 sedišta ; smešten
iza sedišta drugog reda, kada su se-
dišta u trećem redu spremljena.
)
Pritisnite žleb koji se nalazi sa
leve strane Modubox-a da biste
podigli (ili spustili) ručicu.
Nalazi se sa leve unutrašnje strane
prtljažnika i omogućava vešanje tor-
bi sa namirnicama.
Postavljanje kalema
)
Namestite levi kraj kalema pre-
krivača u šupljinu A
.
)
Sabijte desni kraj kalema i stavi-
te ga u šupljinu B
.
)
Odmotajte prekrivač prtljaga do
stubova prtljažnika.
)
Umetnite vođice prekrivača prt-
ljaga u šine na stubovima.
Skidanje kalema
)
Izvršite postupak obrnutim redo-
sledom.
Page 115 of 413
VI
11 3
UREĐENJE

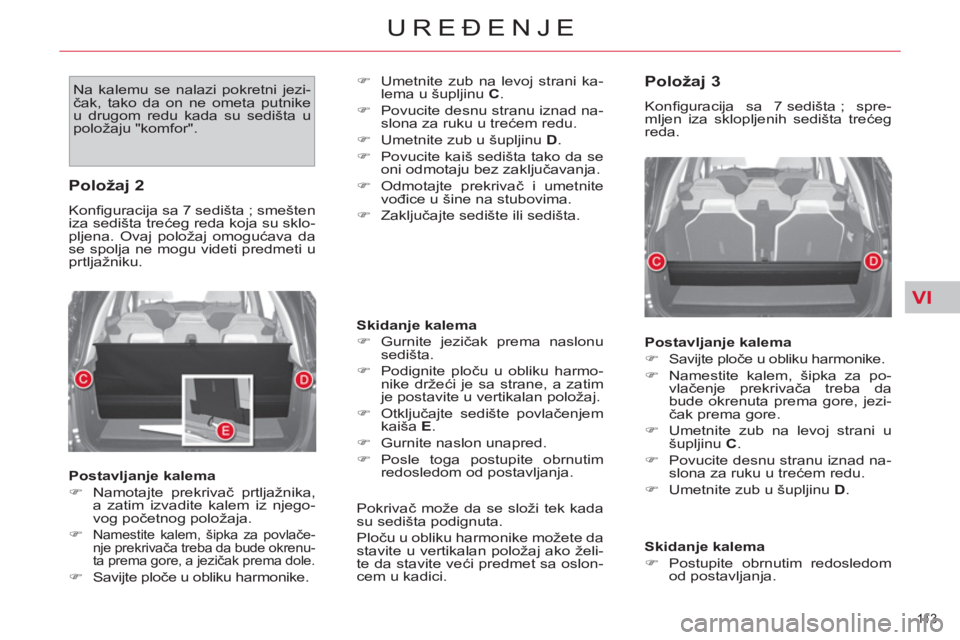

Na kalemu se nalazi pokretni jezi-
čak, tako da on ne ometa putnike
u drugom redu kada su sedišta u
položaju "komfor".
)
Umetnite zub na levoj strani ka-
lema u šupljinu C
.
)
Povucite desnu stranu iznad na-
slona za ruku u trećem redu.
)
Umetnite zub u šupljinu D
.
)
Povucite kaiš sedišta tako da se
oni odmotaju bez zaključavanja.
)
Odmotajte prekrivač i umetnite
vođice u šine na stubovima.
)
Zaključajte sedište ili sedišta.
Postavljanje kalema
)
Namotajte prekrivač prtljažnika,
a zatim izvadite kalem iz njego-
vog početnog položaja.
)
Namestite kalem, šipka za povlače-
nje prekrivača treba da bude okrenu-
ta prema gore, a jezičak prema dole.
)
Savijte ploče u obliku harmonike.
Skidanje kalema
)
Gurnite jezičak prema naslonu
sedišta.
)
Podignite ploču u obliku harmo-
nike držeći je sa strane, a zatim
je postavite u vertikalan položaj.
)
Otključajte sedište povlačenjem
kaiša E
.
)
Gurnite naslon unapred.
)
Posle toga postupite obrnutim
redosledom od postavljanja.
Položaj 3
Konfi guracija sa 7 sedišta ; spre-
mljen iza sklopljenih sedišta trećeg
reda.
Postavljanje kalema
)
Savijte ploče u obliku harmonike.
)
Namestite kalem, šipka za po-
vlačenje prekrivača treba da
bude okrenuta prema gore, jezi-
čak prema gore.
)
Umetnite zub na levoj strani u
šupljinu C
.
)
Povucite desnu stranu iznad na-
slona za ruku u trećem redu.
)
Umetnite zub u šupljinu D
.
Skidanje kalema
)
Postupite obrnutim redosledom
od postavljanja.
Položaj 2
Konfi guracija sa 7 sedišta ; smešten
iza sedišta trećeg reda koja su sklo-
pljena. Ovaj položaj omogućava da
se spolja ne mogu videti predmeti u
prtljažniku.
Pokrivač može da se složi tek kada
su sedišta podignuta.
Ploču u obliku harmonike možete da
stavite u vertikalan položaj ako želi-
te da stavite veći predmet sa oslon-
cem u kadici.
Page 116 of 413
VI
114
UREĐENJE

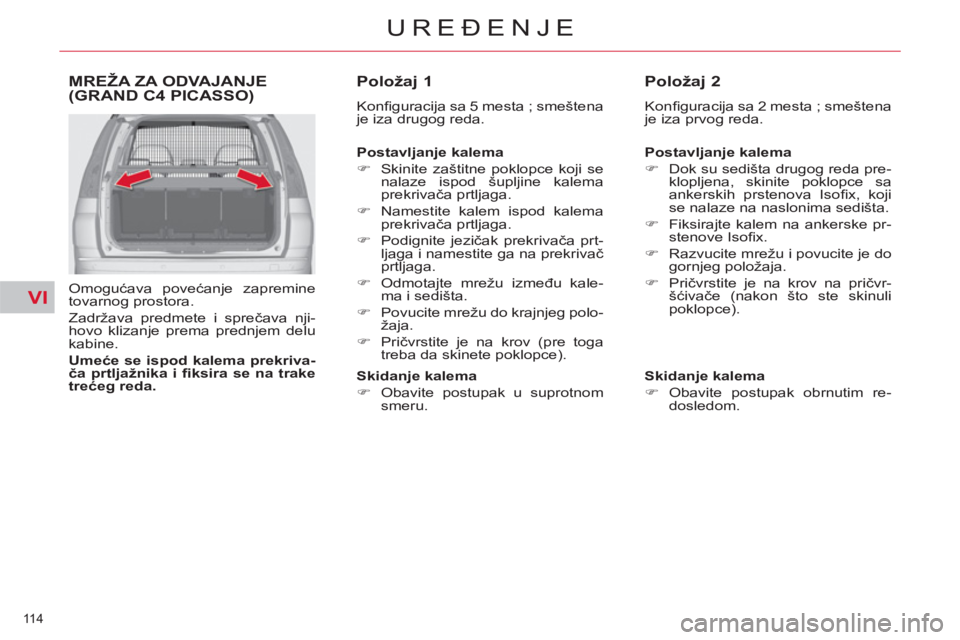

MREŽA ZA ODVAJANJE(GRAND C4 PICASSO)
Omogućava povećanje zapremine
tovarnog prostora.
Zadržava predmete i sprečava nji-
hovo klizanje prema prednjem delu
kabine.
Umeće se ispod kalema prekriva-
ča prtljažnika i fi ksira se na trake
trećeg reda.
Položaj 1
Konfi guracija sa 5 mesta ; smeštena
je iza drugog reda.
Postavljanje kalema
)
Skinite zaštitne poklopce koji se
nalaze ispod šupljine kalema
prekrivača prtljaga.
)
Namestite kalem ispod kalema
prekrivača prtljaga.
)
Podignite jezičak prekrivača prt-
ljaga i namestite ga na prekrivač
prtljaga.
)
Odmotajte mrežu između kale-
ma i sedišta.
)
Povucite mrežu do krajnjeg polo-
žaja.
)
Pričvrstite je na krov (pre toga
treba da skinete poklopce).
Skidanje kalema
)
Obavite postupak u suprotnom
smeru.
Položaj 2
Konfi guracija sa 2 mesta ; smeštena
je iza prvog reda.
Skidanje kalema
)
Obavite postupak obrnutim re-
dosledom.
Postavljanje kalema
)
Dok su sedišta drugog reda pre-
klopljena, skinite poklopce sa
ankerskih prstenova Isofi x, koji
se nalaze na naslonima sedišta.
)
Fiksirajte kalem na ankerske pr-
stenove Isofi x.
)
Razvucite mrežu i povucite je do
gornjeg položaja.
)
Pričvrstite je na krov na pričvr-
šćivače (nakon što ste skinuli
poklopce).
Page 117 of 413
VI
11 5
UREĐENJE
KUKE ZA TOVAR (C4 PICASSO)
Tovar u prtljažniku možete da pričvr-
stite pomoću 4 kuke :
- 1, 2, 3
i 4
na podu.
KUKE ZA TOVAR(GRAND C4 PICASSO)
Tovar u prtljažniku možete da pričvr-
stite pomoću 4 kuke :
- 1, 2, 3
i 4
na podu.
Iz bezbednosnih razloga, pri na-
glom kočenju, preporučuje se da
teške predmete stavite što bliže
naslonima sedišta drugog reda.
MREŽA ZA DRŽANJEPRTLJAGA (GRAND C4 PICASSO)
Zakačena je za prstenove za tovar u
prtljažniku i omogućava vam da za-
držite predmete na podu.
Page 118 of 413
VI
116
UREĐENJE

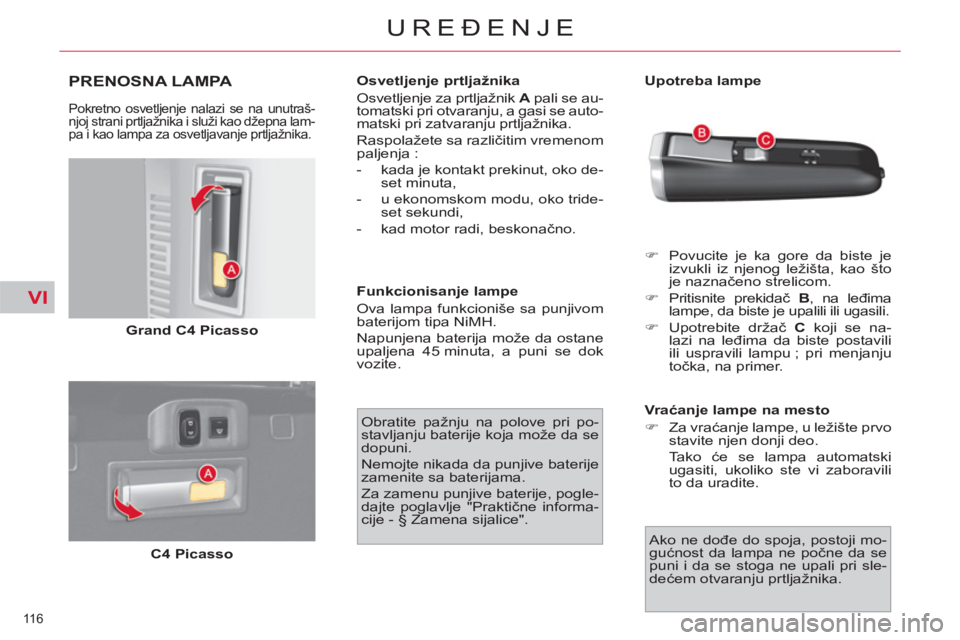

PRENOSNA LAMPA
Pokretno osvetljenje nalazi se na unutraš-
njoj strani prtljažnika i služi kao džepna lam-
pa i kao lampa za osvetljavanje prtljažnika.
Grand C4 Picasso
C4 Picasso
Osvetljenje prtljažnika
Osvetljenje za prtljažnik A
pali se au-
tomatski pri otvaranju, a gasi se auto-
matski pri zatvaranju prtljažnika.
Raspolažete sa različitim vremenom
paljenja :
- kada je kontakt prekinut, oko de-
set minuta,
- u ekonomskom modu, oko tride-
set sekundi,
- kad motor radi, beskonačno.
Funkcionisanje lampe
Ova lampa funkcioniše sa punjivom
baterijom tipa NiMH.
Napunjena baterija može da ostane
upaljena 45 minuta, a puni se dok
vozite.
)
Povucite je ka gore da biste je
izvukli iz njenog ležišta, kao što
je naznačeno strelicom.
)
Pritisnite prekidač B
, na leđima
lampe, da biste je upalili ili ugasili.
)
Upotrebite držač C
koji se na-
lazi na leđima da biste postavili
ili uspravili lampu ; pri menjanju
točka, na primer.
Vr aćanje lampe na mesto
)
Za vraćanje lampe, u ležište prvo
stavite njen donji deo.
Tako će se lampa automatski
ugasiti, ukoliko ste vi zaboravili
to da uradite. Obratite pažnju na polove pri po-
stavljanju baterije koja može da se
dopuni.
Nemojte nikada da punjive baterije
zamenite sa baterijama.
Za zamenu punjive baterije, pogle-
dajte poglavlje "Praktične informa-
cije - § Zamena sijalice".
Ako ne do
đe do spoja, postoji mo-
gućnost da lampa ne počne da se
puni i da se stoga ne upali pri sle-
dećem otvaranju prtljažnika.
Upotreba lampe
Page 119 of 413
VII
11 7
BEZBEDNOST DECE
*
Propisi o prevozu dece specifi čni su
za svaku zemlju. Pogledajte važeće
propise vaše zemlje i poštujte ih.
OPŠTE ODREDBE O DEČIJIM
SEDIŠTIMA
Bezbednost dece je stalna briga
CITROËN-a prilikom osmišljavanja
vozila, ali ona takođe zavisi i od vas.
Za najbolju moguću bezbednost,
morate poštovati sledeće odredbe :
- u skladu sa evropskim propisi-
ma, sva deca koja imaju manje
od 12 godina ili su niža od me-
tar i po, moraju se prevoziti u
dečijim sedištima koja su odo-
brena i prilagođena njihovoj
težini,
na sedištima sa sigurno-
snim pojasevima ili pričvršćenji-
ma ISOFIX
*
,
- statististički, najbezbednija se-
dišta za prevoz dece su zadnja
sedišta vašeg vozila,
- dete lakše od 9 kg mora se oba-
vezno prevoziti u položaju "le-
đima u pravcu kretanja", bilo
na zadnjem, bilo na prednjem
sedištu.
CITROËN vam savetuje
da pre-
vozite decu na zadnjim sedištima
vašeg vozila :
- "leđima u pravcu kretanja"
sve do 2 godine,
- "licem u pravcu kretanja"
od
2. godine.
DEČIJE SEDIŠTE NAPRED
"Leđima u pravcu kretanja"
Kada je dečije sedište postavljeno u
položaj "leđima napred" na mestu
suvozača
, vazdušni jastuk suvoza-
ča mora obavezno da bude isključen.
U suprotnom, postoji opasnost da
bi dete moglo da bude teško po-
vređeno ili čak da strada prilikom
otvaranja vazdušnog jastuka
.
Srednji položaj sedišta suvozača
"Licem u pravcu kretanja"
Kada je dečije sedište postavljeno u
položaj "licem u pravcu kretanja" na
mesto suvozača
, podesite sedište
suvozača, po dužini, u srednji polo-
žaj, sa podignutim naslonom ; osta-
vite vazdušni jastuk uključen.
Page 120 of 413
VII
118
BEZBEDNOST DECE
Isključivanje vazdušnog jastuka
suvozača (OFF)
Pogledajte uputstvo na nalepnici
koja se nalazi sa obe strane strane
štitnika za sunce suvozača :
Kako biste obezbedili zaštitu svom detetu, obavezno isključite vazdušni jastuk
suvozača kada postavljate sedište za dete "leđima u pravcu kretanja" na se-
dište suvozača.
U suprotnom, postoji rizik da dete bude ozbiljno povređeno ili da strada prili-
kom otvaranja vazdušnog jastuka.
