Page 191 of 413
XI
189
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

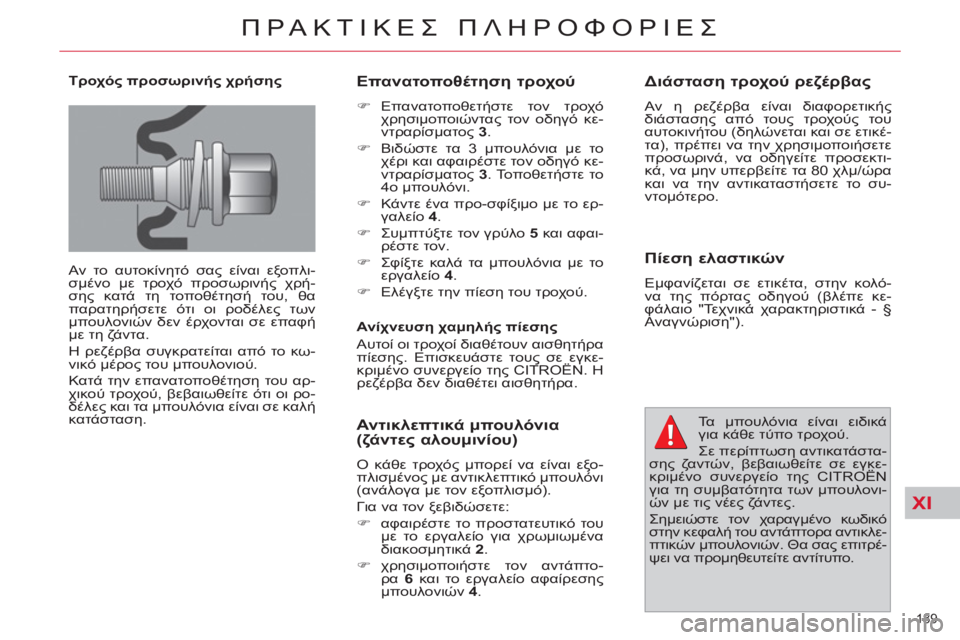

Τροχός προσωρινής χρήσης
Αν το αυτοκίνητό σας είναι εξοπλι-
σμένο με τροχό προσωρινής χρή-
σης κατά τη τοποθέτησή του, θα
παρατηρήσετε ότι οι ροδέλες των
μπουλονιών δεν έρχονται σε επαφή
με τη ζάντα.
Η ρεζέρβα συγκρατείται από το κω-
νικό μέρος του μπουλονιού.
Κατά την επανατοποθέτηση του αρ-
χικού
τροχού, βεβαιωθείτε ότι οι ρο-
δέλες και τα μπουλόνια είναι σε καλή
κατάσταση.
Επανατοποθέτηση τροχού
)
Επανατοποθετήστε τον τροχό
χρησιμοποιώντας τον οδηγό κε-
ντραρίσματος 3
.
)
Βιδώστε τα 3 μπουλόνια με το
χέρι και αφαιρέστε τον οδηγό κε-
ντραρίσματος 3
. Τοποθετήστε το
4ο μπουλόνι.
)
Κάντε ένα προ-σφίξιμο με το ερ-
γαλείο 4
.
)
Συμπτύξτε τον γρύλο 5
και αφαι-
ρέστε τον.
)
Σφίξτε καλά τα μπουλόνια με το
εργαλείο 4
.
)
Ελέγξτε την πίεση του τροχού.
Ανίχνευση χαμηλής πίεσης
Αυτοί οι τροχοί διαθέτουν αισθητήρα
πίεσης. Επισκευάστε τους σε εγκε-
κριμένο συνεργείο της CITROËN. Η
ρεζέρβα δεν διαθέτει αισθητήρα.
Αντικλεπτικά μπουλόνια
(ζάντες αλουμινίου)
Ο κάθε τροχός μπορεί να είναι εξο-
πλισμένος με αντικλεπτικό μπουλόνι
(ανάλογα με τον εξοπλισμό).
Για να τον ξεβιδώσετε:
)
αφαιρέστε το προστατευτικό του
με το εργαλείο για χρωμιωμένα
διακοσμητικά 2
.
)
χρησιμοποιήστε τον αντάπτο-
ρα 6
και το εργαλείο αφαίρεσης
μπουλονιών 4
.
Διάσταση τροχού ρεζέρβας
Αν η ρεζέρβα είναι διαφορετικής
διάστασης από τους τροχούς του
αυτοκινήτου (δηλώνεται και σε ετικέ-
τα), πρέπει να την χρησιμοποιήσετε
προσωρινά, να οδηγείτε προσεκτι-
κά, να μην υπερβείτε τα 80 χλμ/ώρα
και να την αντικαταστήσετε το συ-
ντομότερο.
Πίεση ελαστικών
Εμφανίζεται σε ετικέτα, στην κολό-
να της πόρτας οδηγού (βλέπε κε-
φάλαιο "Τεχνικά χαρακτηριστικά - §
Αναγνώριση").
Τα μπουλόνια είναι ειδικά
για κάθε τύπο τροχού.
Σε περίπτωση αντικατάστα-
σης ζαντών, βεβαιωθείτε σε εγκε-
κριμένο συνεργείο της CITROËN
για τη συμβατότητα των μπουλονι-
ών με τις νέες ζάντες.
Σημειώστε τον χαραγμένο κωδικό
στην
κεφαλή του αντάπτορα αντικλε-
πτικών μπουλονιών. Θα σας επιτρέ-
ψει να προμηθευτείτε αντίτυπο.
Page 192 of 413
XI
190
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

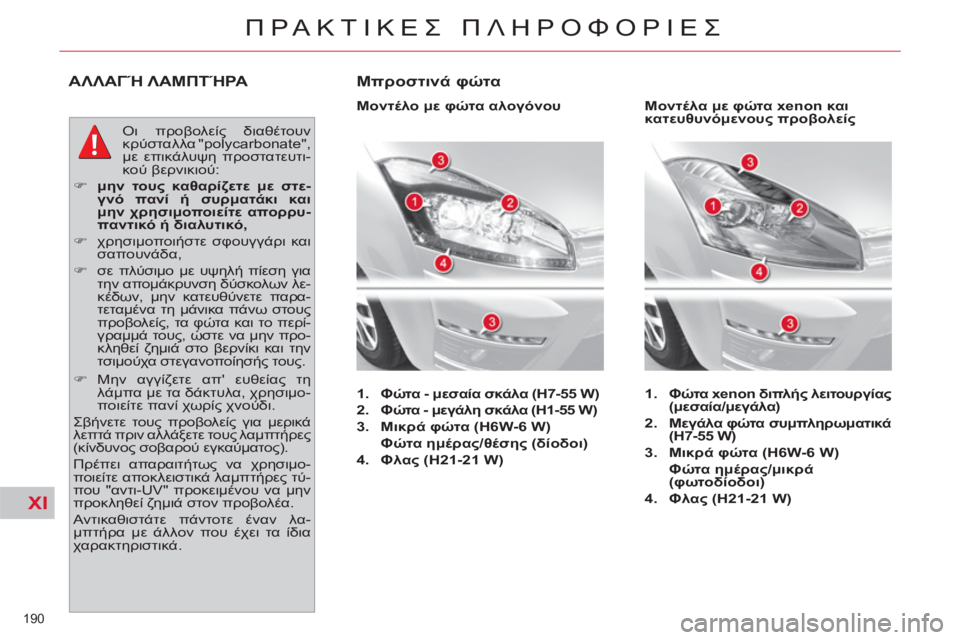

ΑΛΛΑΓΉ ΛΑΜΠΤΉΡΑ
Οι προβολείς διαθέτουν
κρύσταλλα "polycarbonate",
με επικάλυψη προστατευτι-
κού βερνικιού:
)
μην τους καθαρίζετε με στε-
γνό πανί ή συρματάκι και
μην χρησιμοποιείτε απορρυ-
παντικό ή διαλυτικό,
)
χρησιμοποιήστε σφουγγάρι και
σαπουνάδα,
)
σε πλύσιμο με υψηλή πίεση για
την απομάκρυνση δύσκολων λε-
κέδων, μην κατευθύνετε παρα-
τεταμένα τη μάνικα
πάνω στους
προβολείς, τα φώτα και το περί-
γραμμά τους, ώστε να μην προ-
κληθεί ζημιά στο βερνίκι και την
τσιμούχα στεγανοποίησής τους.
)
Μην αγγίζετε απ' ευθείας τη
λάμπα με τα δάκτυλα, χρησιμο-
ποιείτε πανί χωρίς χνούδι.
Σβήνετε τους προβολείς για μερικά
λεπτά πριν αλλάξετε τους λαμπτήρες
(κίνδυνος σοβαρού εγκαύματος).
Πρέπει απαραιτήτως να χρησιμο-
ποιείτε αποκλειστικά λαμπτήρες τύ-
που "αντι-UV" προκειμένου να μην
προκληθεί ζημιά στον προβολέα.
Αντικαθιστάτε πάντοτε έναν λα-
μπτήρα με άλλον που έχει τα ίδια
χαρακτηριστικά.
Μπροστινά φώτα
1.
Φώτα - μεσαία σκάλα
(H7-55 W)
2.
Φώτα - μεγάλη σκάλα (H1-55 W)
3.
Μικρά φώτα (H6W-6 W)
Φώτα ημέρας/θέσης (δίοδοι)
4.
Φλας
(H21-21 W)
Μοντέλο με φώτα αλογόνου
Μοντέλα με φώτα xenon και
κατευθυνόμενους προβολείς
1.
Φώτα xenon διπλής λειτουργίας
(μεσαία/μεγάλα)
2.
Μεγάλα φώτα συμπληρωματικά
(H7-55 W)
3.
Μικρά φώτα
(H6W-6 W)
Φώτα ημέρας/μικρά
(φωτοδίοδοι)
4.
Φλας (H21-21 W)
Page 193 of 413
XI
191
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Αντικατάσταση φώτων - μεγάλη σκάλα
)
Αφαιρέστε τη τάπα από καου-
τσούκ.
)
Ξεκουμπώστε τις ασφάλειες.
)
Τραβήξτε τη βάση λάμπας για να
τη βγάλετε.
)
Αντικαταστήστε τη λάμπα.
)
Πιέστε τη βάση λάμπας στη θέση
της.
)
Κουμπώστε τις ασφάλειες.
)
Τοποθετήστε τη τάπα από καου-
τσούκ.
Αλλαγή φώτων xenon διπλής
λειτουργίας (μεσαία/μεγάλα)
Αλλαγή μεγάλων φώτων
(συμπληρωματικού φωτισμού)
)
Αφαιρέστε τη τάπα από καου-
τσούκ.
)
Γυρίστε κατά 1/4 της στροφής
αριστερά τη βάση της λάμπας
και αφαιρέστε τη.
)
Αντικαταστήστε τη λάμπα.
)
Επανατοποθετήστε τη βάση
λάμπας και σφίξτε κατά 1/4 της
στροφής δεξιά.
)
Επανατοποθετήστε τη
τάπα από
καουτσούκ.
Εάν ο προβολέας διαθέ-
τει αυτό το σύμβολο, κάθε
αντικατάσταση λάμπας
Xenon διπλής λειτουρ-
γίας (D1S-35 W) εναπόκειται σε
ειδικευμένους επαγγελματίες (κίν-
δυνος ηλεκτροπληξίας).
Συμβουλευθείτε εγκεκριμένο συ-
νεργείο της CITROËN.
Συνιστάται να αλλάζονται και οι δύο
λάμπες όταν η μια από αυτές έχει
καεί.
Αντικατάσταση φώτων - μεσαία
σκάλα
)
Αφαιρέστε τη τάπα από καου-
τσούκ.
)
Γυρίστε κατά 1/4 της στροφής
τη βάση της λάμπας στην αντί-
θετη φορά από του ρολογιού και
αφαιρέστε τη.
)
Αντικαταστήστε τη λάμπα.
)
Επανατοποθετήστε τη βάση
λάμπας και σφίξτε κατά 1/4 της
στροφής (φορά ρολογιού).
)
Επανατοποθετήστε τη τάπα από
καουτσούκ.
Page 194 of 413
XI
192
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Αντικατάσταση/μικρά φώτα
)
Γυρίστε κατά 1/4 της στροφής τη
βάση της λάμπας (στην αντίθετη
φορά από του ρολογιού).
)
Βγάλτε τη από τη θέσης της.
)
Αντικαταστήστε τη λάμπα.
)
Τοποθετήστε τη βάση λάμπας.
)
Γυρίστε κατά 1/4 της στροφής
(φορά ρολογιού) για να την επα-
νατοποθετήσετε.
Αντικατάσταση/Φλας
Η λάμπα φλας βρίσκεται κάτω από
τη λάμπα μεγάλων φώτων.
)
Αφαιρέστε τη τάπα από καου-
τσούκ.
)
Τραβήξτε τη βάση λάμπας για να
τη βγάλετε.
)
Αντικαταστήστε τη λάμπα.
)
Τοποθετήστε τη βάση λάμπας
στο γλωσσίδιο και πιέστε.
)
Τοποθετήστε τη τάπα από καου-
τσούκ
.
Αντικατάσταση/Φλας στους
καθρέπτες
Για να αλλάξετε το φλας, πιέστε
προς τα κάτω, όπως δείχνει το τόξο,
κατόπιν τραβήξτε το.
Για να προμηθευθείτε, απευθυν-
θείτε σε εγκεκριμένο συνεργείο της
CITROËN.
Page 195 of 413
XI
193
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Αλλαγή προβολέων ομίχλης
(H11-55 W)
)
Βάλτε το κλειδί στην εγκοπή A
χαμηλώνονταςτοκάλυμματης βά-
σης λάμπας που βρίσκεται κάτω
από τον προφυλακτήρα, κατόπιν
βάλτε το κλειδί στην εγκοπή B
για να αφαιρέσετε.
)
Ξεβιδώστε το μπλοκ.
)
Χαμηλώστε τη βάση λάμπας.
)
Αλλάξτε τη λάμπα.
)
Επανατοποθετήστε τη βάση λά
-
μπας.
)
Ξαναβιδώστε το μπλοκ και επα-
νατοποθετήστε το κάλυμμα της
βάσης λάμπας.
Αλλαγή φωτός ομίχλης
(P21 W)
)
Περάστε το χέρι κάτω από τον
προφυλακτήρα.
)
Γυρίστε κατά ¼ της στροφής τη
βάση λάμπας.
)
Γυρίστε τη βάση λάμπας.
)
Γυρίστε κατά ¼ τη λάμπα για να
τη βγάλετε.
)
Αντικαταστήστε τη λάμπα.
)
Επανατοποθετήστε τη λάμπα.
)
Επανατοποθετήστε τη βάση
λάμπας βιδώνοντας κατά ¼
Για την αλλαγή αυτού του τύπου φω-
τιστικού σώματος με φωτοδιόδους,
απευθυνθείτε σε εγκεκριμένο συνερ-
γείο της CITROËN.
Αλλαγή φώτων ημέρας/μικρών
(φωτοδίοδοι)
Page 196 of 413
XI
194
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Φώτα πίσω (C4 Picasso)
1.
Φλας (PY21W)
2.
Φώτα stop και μικρά
(P21/5W)
3.
Φώτα όπισθεν (P21W)
)
Εντοπίστε την καμένη λάμπα.
)
Με ανοικτό πορτ-μπαγκάζ, πιέ-
στε το πλαστικό κάλυμμα A
για
να κάνετε την εξαγωγή.
)
Ξεβιδώστε τις δύο βίδες B
και
απασφαλίστε τραβώντας προς
τα πίσω.
)
Αποσυνδέστε τη
φίσα που συν-
δέει το φωτιστικό σώμα στο
πορτ-μπαγκάζ.
)
Αφαιρέστε τη βάση λάμπας.
)
Αντικαταστήστε τις λάμπες.
Για να βγάλετε μια λάμπα, γυρί-
στε τη κατά 1/4 της στροφής.
Για να την επανατοποθετήσετε,
γυρίστε τη κατά 1/4 της στροφής
στην αντίθετη φορά.
)
Τοποθετήστε τη βάση λάμπας.
)
Επανασυνδέστε τη φίσα στο φω-
τιστικό σώμα.
Αλλαγή φώτων/αμάξωμα
)
Εντοπίστε την καμένη λάμπα.
)
Με ανοικτό πορτ-μπαγκάζ, αφαι-
ρέστε το πλαστικό κάλυμμα που
βρίσκεται στη πίσω πόρτα.
)
Αφαιρέστε τη βάση λάμπας.
)
Αντικαταστήστε τη λάμπα.
Για να βγάλετε τη λάμπα, γυρίστε
τη κατά
1/4 της στροφής.
Για να την επανατοποθετήσετε,
γυρίστε τη κατά 1/4 της στροφής
στην αντίθετη φορά.
)
Τοποθετήστε τη βάση λάμπας.
)
Επανατοποθετήστε το πλαστικό
κάλυμμα.
Αλλαγή φώτων πόρτας
πορτ-μπαγκάζ
)
Ασφαλίστε το φωτιστικό σώμα
στο αμάξωμα και βιδώστε τις
δύο βίδες.
)
Επανατοποθετήστε το πλαστικό
κάλυμμα πιέζοντας
.
Page 197 of 413
XI
195
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Φώτα πίσω (Grand C4
Picasso)
1.
Φλας (PY21W)
2.
Φώτα stop (P21W)
3.
Φώτα όπισθεν (P21W)
4.
Μικρά φώτα (δίοδοι)
Γι' αυτόν τον τύπο φωτός, απευ-
θυνθείτε σε CITROËN της εγκε-
κριμένο συνεργείο.
Αλλαγή φώτων
)
Εντοπίστε την καμένη λάμπα.
)
Με ανοικτό πορτ-μπαγκάζ, ξεβι-
δώστε τις 3 βίδες του φωτιστικού
σώματος και απασφαλίστε
το
φως τραβώντας προς τα πίσω.
)
Αποσυνδέστε τη φίσα που συν-
δέει το φωτιστικό σώμα. Μην
αποσυνδέσετε τις διόδους.
)
Αφαιρέστε το στεγανοποιητικό
λάστιχο.
)
Αφαιρέστε τη βάση λάμπας.
)
Αντικαταστήστε τις λάμπες.
Για να βγάλετε μια λάμπα, γυρί-
στε τη κατά 1/4 της στροφής.
Για
να την επανατοποθετήσετε,
γυρίστε τη κατά 1/4 της στροφής
στην αντίθετη φορά.
)
Τοποθετήστε τη βάση λάμπας.
)
Τοποθετήστε το στεγανοποιητικό
λάστιχο.
)
Επανασυνδέστε τη φίσα του φω-
τιστικού σώματος.
)
Τακτοποιήστε την καλωδίωση
στο προβλεπόμενο άνοιγμα του
αμαξώματος.
)
Ασφαλίστε το φως στο αμάξωμα
και βιδώστε τις 3 βίδες.
Αντικατάσταση φώτων πινακίδας
κυκλοφορίας (W 5 W)
) Βάλτε ένα λεπτό κατσαβίδι σε
μία από τις εξωτερικές τρύπες
του διαφανούς καλύμματος.
) Σπρώξτε το προς τα έξω για να
το ξεκουμπώσετε.
) Αφαιρέστε το διαφανές κάλυμμα.
) Αλλάξτε τον καμένο λαμπτήρα.
Page 198 of 413
XI
196
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Αλλαγή 3 oυ
φωτός stop με λάμπα
(W5W)
)
Με ανοικτό πορτ-μπαγκάζ, ξεκου-
μπώστε την εσωτερική επένδυση.
)
Ξεβιδώστε τα παξιμάδια.
)
Με ένα λεπτό κατσαβίδι, ξεκου-
μπώστε τα 3 σημεία συγκράτη-
σης.
)
Βγάλτε το φως από το εξωτερικό
μέρος.
)
Αφαιρέστε τη βάση λάμπας.
)
Αντικαταστήστε τις λάμπες που
χρειάζονται
αντικατάσταση.
Για την επανατοποθέτηση, ακολου-
θήστε την αντίστροφη διαδικασία.
Αλλαγή του τρίτου φωτός
φρένων (φωτοδίοδοι)
Για να αντικαταστήσετε αυτόν τον
τύπο φωτός με φωτοδιόδους, απευ-
θυνθείτε σε εγκεκριμένο συνεργείο
της CITROËN.
Εσωτερικός φωτισμός
Πλαφονιέρα (1/W5W)
Απασφαλίστε το κάλυμμα της πλα-
φονιέρας 1 με λεπτό κατσαβίδι,
για να αποκτήσετε πρόσβαση στη
λάμπα.
Σποτ (2/W5W)
Απασφαλίστε το κάλυμμα της πλα-
φονιέρας. Για να αποκτήσετε πρό-
σβαση στη λάμπα, απασφαλίστε
αν χρειάζεται το διαχωριστικό του
σποτ 2 .
Φωτισμός πορτ-μπαγκάζ (W5W)
Απασφαλίστε το κουτί πιέζοντας τη
βάση προς τα πίσω.
Λαμπτήρας αποσπώμενος
(Krypton 3,6 V)
) Ανοίξτε τη βάση.
) Σπρώξτε με κατσαβίδι στη τρύπα
κάτω από τη βάση και ανακτήστε
το κουτί.
) Ανοίξτε τελείως το κουτί για να
αλλάξετε τη λάμπα.
Page 199 of 413
XI
197
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
ΑΛΛΑΓΉ ΑΣΦΆΛΕΙΑΣ
Πριν από την αλλαγή μιας ασφά
λειας:
- πρέπει να γνωρίζετε την αιτία
της βλάβης και να την έχετε απο-
καταστήσει,
- όλοι οι ηλεκτρικοί καταναλωτές
πρέπει να είναι σβηστοί,
-
το αυτοκίνητο πρέπει να είναι ακι-
νητοποιημένο με κλειστό διακόπτη.
Εντοπίστε την καμένη ασφάλεια και
ελέγξτε την αντιστοιχία στους παρα-
κάτω πίνακες.
Πρόσβαση στα εργαλεία
Το εργαλείο εξαγωγής A
βρίσκεται
στο πίσω μέρος του καλύμματος
ασφαλειοθήκης ταμπλό.
Για να αποκτήσετε πρόσβαση σε
αυτήν:
)
ξεκουμπώστε το κάλυμμα τρα-
βώντας το πάνω δεξιό μέρος,
κατόπιν το αριστερό,
)
κατεβάστε τελείως το κάλυμμα,
)
βγάλτε το εργαλείο εξαγωγής.
Αντικατάσταση καμένης
ασφάλειας
)
Χρησιμοποιήστε το ειδικό εργα-
λείο A
για να βγάλετε την ασφά-
λεια και ελέγξτε τη.
)
Αντικαταστήστε την καμένη
ασφάλεια με άλλη ίδιων χαρα-
κτηριστικών (Α) και χρώματος.
Διαφορετικά χαρακτηριστικά
μπορεί να προκαλέσουν δυσλει-
τουργία (κίνδυνος πυρκαγιάς).
Αν η βλάβη επανεμφανίζεται και μετά
την αντικατάσταση της ασφάλειας,
απευθυνθείτε για έλεγχο σε εγκεκρι-
μένο συνεργείο της CITROËN.
Καλή
Καμένη
Εργαλείο A
Ασφάλειες κάτω από το ταμπλό
Το ηλεκτρικό κύκλωμα του
οχήματός σας έχει προβλε-
φθεί ώστε να λειτουργεί με
τον στάνταρ και τον πρόσθετο ερ-
γοστασιακό εξοπλισμό.
Πριν εγκαταστήσετε άλλες ηλε-
κτρικές συσκευές ή αξεσουάρ στο
όχημά σας
, συμβουλευθείτε εγκε-
κριμένο συνεργείο της CITROËN.
Η CITROËN αποποιείται κάθε ευ-
θύνης σχετικά με τις επιπτώσεις ή
τις δυσλειτουργίες του οχήματός
σας, εξαιτίας τοποθέτησης αξεσου-
άρ που δεν διετέθησαν ή δεν συνι-
στώνται από την CITROËN και δεν
τοποθετήθηκαν σύμφωνα με τις
προδιαγραφές της, ειδικά δε όταν
η κατανάλωση του συνόλου των
συμπληρωματικών
συνδεδεμένων
εξαρτημάτων ξεπερνά τα 10 mA.
Page 200 of 413
XI
198
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Ασφάλειες κάτω από το
ταμπλό
Πρόσβαση στις ασφάλειες
)
Απασφαλίστε τη βίδα κατά ¼ της
στροφής και δώστε κλίση στο
κουτί.
Πίνακας ασφαλειών
Ασφάλεια N°
Ένταση (A)
Λειτουργίες
F1
15 A
Υαλοκαθαριστήρας πίσω
F2
30 A
Γείωση κλειδώματος και ξεκλειδώματος
F3
5 A
Αερόσακοι και πυροτεχνικοί προεντατήρες
F4
10 A
Multimedia, καθρέπτης ηλεκτροχρωμίου, φίλτρο
σωματιδίων, πρίζα διάγνωσης, air condition,
ρύθμιση δέσμης προβολέων
F5
30 A
Ηλ. Παράθυρα εμπρός, πλακέτα πόρτας εμπρός,
πανοραμική οροφή
F6
30 A
Ηλ. Παράθυρα πίσω
F7
5 A
Πλαφονιέρες
, θήκη που ψύχεται, ηχοσύστημα
F8
20 A
Οθόνη multi, ηχοσύστημα, χειριστήρια στο
τιμόνι, multimedia, ανίχνευση χαμηλής πίεσης,
συναγερμός, κοτσαδόρος
F9
30 A
Multimedia, πρίζα 12V εμπρός, αποσπώμενη
λάμπα πορτ
μπαγκάζ, ηχοσύστημα
F10
15 A
Διορθωτής ύψους (ανάρτηση)
F11
15 A
Επαφή φρένου, διακόπτης
F12
15 A
Βοήθεια στη στάθμευση, αυτόματη λειτουργία
υαλοκαθαριστήρων, ηλ. κάθισμα συνοδηγού,
ακούσια παρέκκλιση από την πορεία, ενισχυτής
Hi Fi, κοτσαδόρος
F13
5 A
BSM, ηλ. κάθισμα οδηγού
F14
15 A
Air condition, kit hands free Bluetooth
®, επιλογέας
ΑΚΤ, airbags, καντράν
F15
30 A
Κλείδωμα και ξεκλείδωμα
F16
-
ΓΕΦΥΡΑ
F17
40 A
Πίσω θερμαινόμενο τζάμι
