189
C4-Picasso-II_fi_Chap04_conduite_ed02-2016

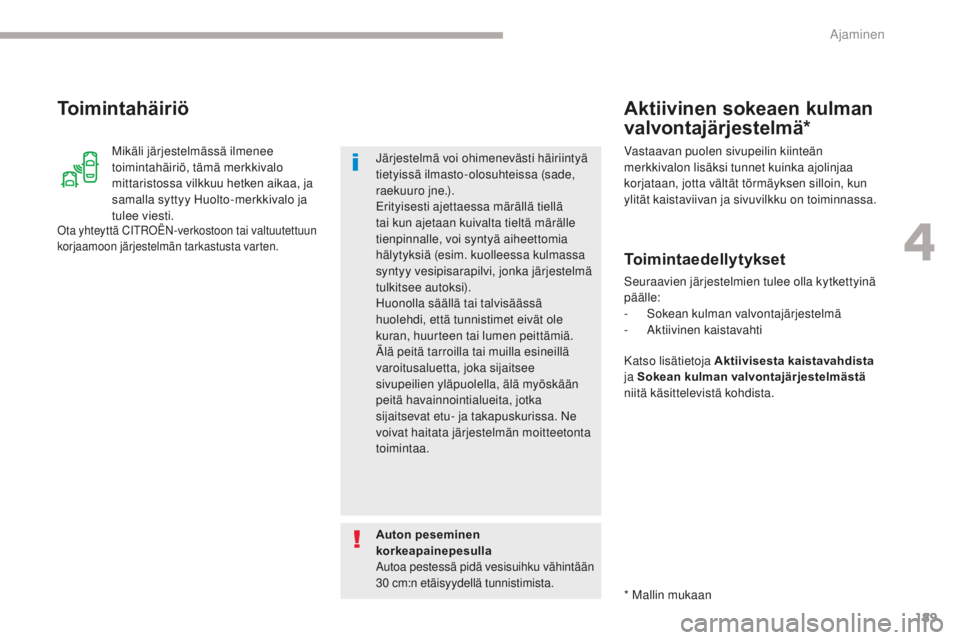

Mikäli järjestelmässä ilmenee
toimintahäiriö, tämä merkkivalo
mittaristossa vilkkuu hetken aikaa, ja
samalla syttyy Huolto-merkkivalo ja
tulee viesti.
Toimintahäiriö
Ota yhteyttä CITROËN-verkostoon tai valtuutettuun
korjaamoon järjestelmän tarkastusta varten.
Järjestelmä voi ohimenevästi häiriintyä
tietyissä ilmasto-olosuhteissa (sade,
raekuuro jne.).
Erityisesti ajettaessa märällä tiellä
tai kun ajetaan kuivalta tieltä märälle
tienpinnalle, voi syntyä aiheettomia
hälytyksiä (esim. kuolleessa kulmassa
syntyy vesipisarapilvi, jonka järjestelmä
tulkitsee autoksi).
Huonolla säällä tai talvisäässä
huolehdi, että tunnistimet eivät ole
kuran, huurteen tai lumen peittämiä.
Älä peitä tarroilla tai muilla esineillä
varoitusaluetta, joka sijaitsee
sivupeilien yläpuolella, älä myöskään
peitä havainnointialueita, jotka
sijaitsevat etu- ja takapuskurissa. Ne
voivat haitata järjestelmän moitteetonta
toimintaa.
Auton peseminen
korkeapainepesulla
Autoa pestessä pidä vesisuihku vähintään
30 cm:n etäisyydellä tunnistimista.
Vastaavan puolen sivupeilin kiinteän
merkkivalon lisäksi tunnet kuinka ajolinjaa
korjataan, jotta vältät törmäyksen silloin, kun
ylität kaistaviivan ja sivuvilkku on toiminnassa.
Toimintaedellytykset
Seuraavien järjestelmien tulee olla kytkettyinä
päälle:
-
S

okean kulman valvontajärjestelmä
-
A

ktiivinen kaistavahti
Aktiivinen sokeaen kulman
valvontajärjestelmä*
Katso lisätietoja Aktiivisesta kaistavahdista
ja Sokean kulman valvontajärjestelmästä
niitä käsittelevistä kohdista.
* Mallin mukaan
4
Ajaminen

190
C4-Picasso-II_fi_Chap04_conduite_ed02-2016

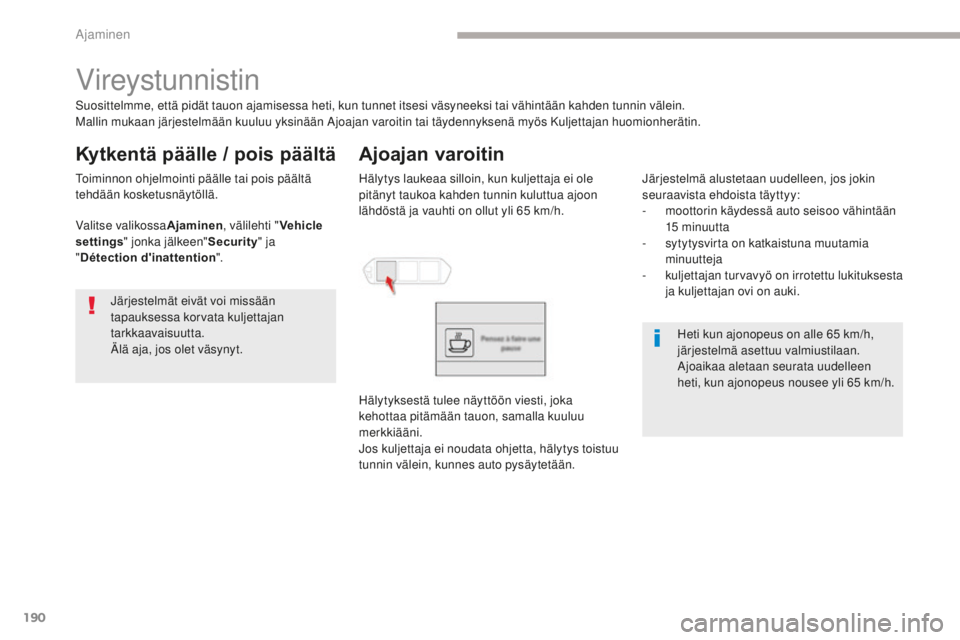

Vireystunnistin
Suosittelmme, että pidät tauon ajamisessa heti, kun tunnet itsesi väsyneeksi tai vähintään kahden tunnin välein.
Mallin mukaan järjestelmään kuuluu yksinään Ajoajan varoitin tai täydennyksenä myös Kuljettajan huomionherätin.
Ajoajan varoitin
Hälytys laukeaa silloin, kun kuljettaja ei ole
pitänyt taukoa kahden tunnin kuluttua ajoon
lähdöstä ja vauhti on ollut yli 65 km/h.
Hälytyksestä tulee näyttöön viesti, joka
kehottaa pitämään tauon, samalla kuuluu
merkkiääni.
Jos kuljettaja ei noudata ohjetta, hälytys toistuu
tunnin välein, kunnes auto pysäytetään.
Järjestelmät eivät voi missään
tapauksessa korvata kuljettajan
tarkkaavaisuutta.
Älä aja, jos olet väsynyt.
Heti kun ajonopeus on alle 65
km/h,
järjestelmä asettuu valmiustilaan.
Ajoaikaa aletaan seurata uudelleen
heti, kun ajonopeus nousee yli 65
km/h.
Järjestelmä alustetaan uudelleen, jos jokin
seuraavista ehdoista täyttyy:
-

m
oottorin käydessä auto seisoo vähintään
15


minuutta
-

s
ytytysvirta on katkaistuna muutamia
minuutteja
-

k
uljettajan turvavyö on irrotettu lukituksesta
ja kuljettajan ovi on auki.
Toiminnon ohjelmointi päälle tai pois päältä
tehdään kosketusnäytöllä.
Kytkentä päälle / pois päältä
Valitse valikossa
Ajaminen, välilehti " Vehicle
settings " jonka jälkeen" Security" ja
" Détection d'inattention ".
Ajaminen

191
C4-Picasso-II_fi_Chap04_conduite_ed02-2016

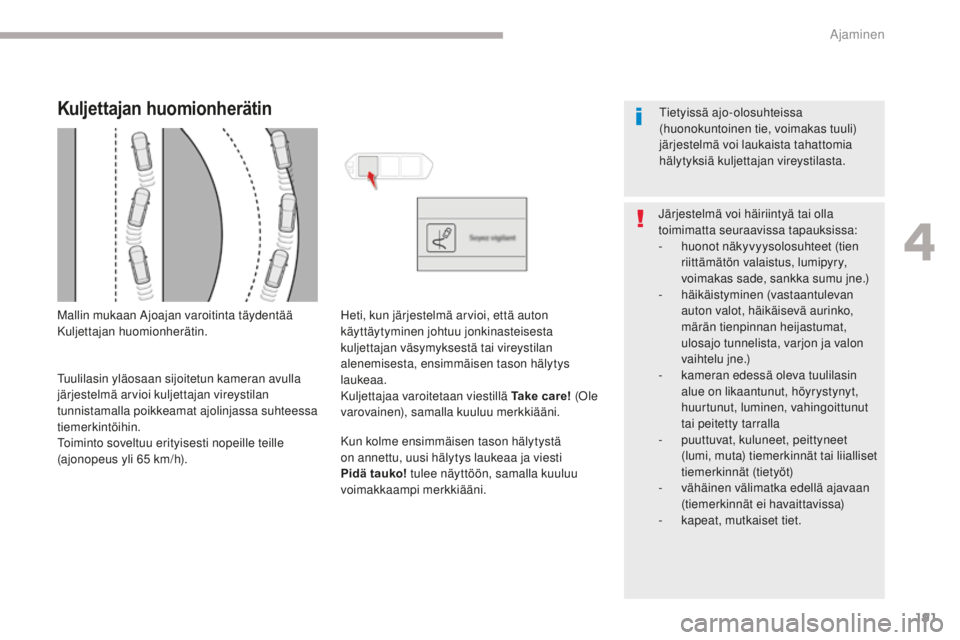

Kuljettajan huomionherätin
Mallin mukaan Ajoajan varoitinta täydentää
Kuljettajan huomionherätin.
Tuulilasin yläosaan sijoitetun kameran avulla
järjestelmä arvioi kuljettajan vireystilan
tunnistamalla poikkeamat ajolinjassa suhteessa
tiemerkintöihin.
Toiminto soveltuu erityisesti nopeille teille
(ajonopeus yli 65

km/h). Heti, kun järjestelmä arvioi, että auton
käyttäytyminen johtuu jonkinasteisesta
kuljettajan väsymyksestä tai vireystilan
alenemisesta, ensimmäisen tason hälytys
laukeaa.
Kuljettajaa varoitetaan viestillä Take care! (Ole
varovainen), samalla kuuluu merkkiääni.
Kun kolme ensimmäisen tason hälytystä
on annettu, uusi hälytys laukeaa ja viesti
Pidä tauko! tulee näyttöön, samalla kuuluu
voimakkaampi merkkiääni. Tietyissä ajo-olosuhteissa
(huonokuntoinen tie, voimakas tuuli)
järjestelmä voi laukaista tahattomia
hälytyksiä kuljettajan vireystilasta.
Järjestelmä voi häiriintyä tai olla
toimimatta seuraavissa tapauksissa:
-
h
uonot näkyvyysolosuhteet (tien
riittämätön valaistus, lumipyry,
voimakas sade, sankka sumu jne.)
-
h
äikäistyminen (vastaantulevan
auton valot, häikäisevä aurinko,
märän tienpinnan heijastumat,
ulosajo tunnelista, varjon ja valon
vaihtelu jne.)
-

k
ameran edessä oleva tuulilasin
alue on likaantunut, höyrystynyt,
huurtunut, luminen, vahingoittunut
tai peitetty tarralla
-

p
uuttuvat, kuluneet, peittyneet
(lumi, muta) tiemerkinnät tai liialliset
tiemerkinnät (tietyöt)
-
v

ähäinen välimatka edellä ajavaan
(tiemerkinnät ei havaittavissa)
-

k
apeat, mutkaiset tiet.
4
Ajaminen

192
C4-Picasso-II_fi_Chap04_conduite_ed02-2016

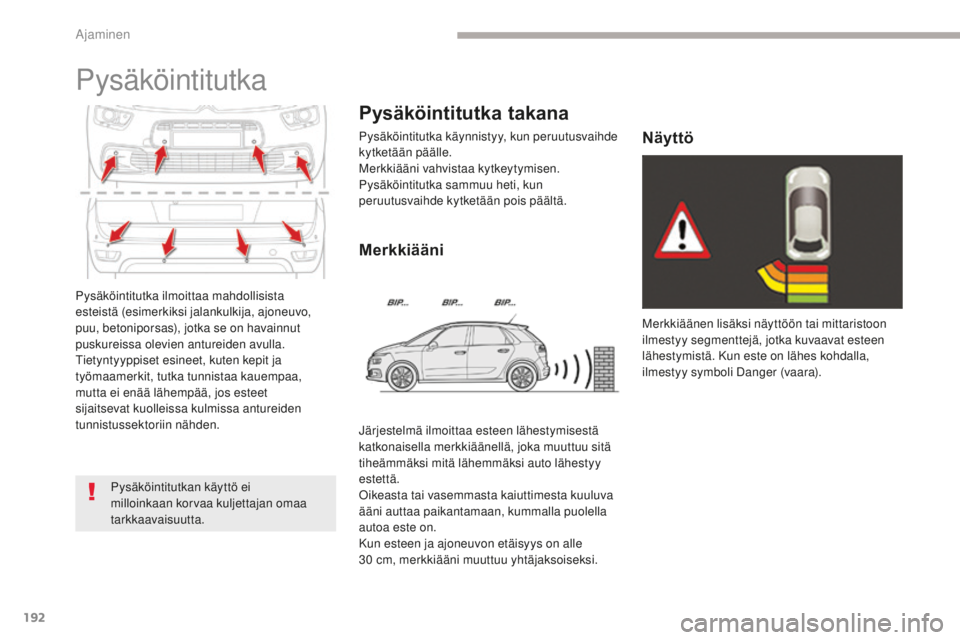

Pysäköintitutka ilmoittaa mahdollisista
esteistä (esimerkiksi jalankulkija, ajoneuvo,
puu, betoniporsas), jotka se on havainnut
puskureissa olevien antureiden avulla.
Tietyntyyppiset esineet, kuten kepit ja
työmaamerkit, tutka tunnistaa kauempaa,
mutta ei enää lähempää, jos esteet
sijaitsevat kuolleissa kulmissa antureiden
tunnistussektoriin nähden.
Pysäköintitutka
Pysäköintitutkan käyttö ei
milloinkaan korvaa kuljettajan omaa
tarkkaavaisuutta.Pysäköintitutka käynnistyy, kun peruutusvaihde
kytketään päälle.
Merkkiääni vahvistaa kytkeytymisen.
Pysäköintitutka sammuu heti, kun
peruutusvaihde kytketään pois päältä.
Järjestelmä ilmoittaa esteen lähestymisestä
katkonaisella merkkiäänellä, joka muuttuu sitä
tiheämmäksi mitä lähemmäksi auto lähestyy
estettä.
Oikeasta tai vasemmasta kaiuttimesta kuuluva
ääni auttaa paikantamaan, kummalla puolella
autoa este on.
Kun esteen ja ajoneuvon etäisyys on alle
30


cm, merkkiääni muuttuu yhtäjaksoiseksi.
Pysäköintitutka takana
Merkkiäänen lisäksi näyttöön tai mittaristoon
ilmestyy segmenttejä, jotka kuvaavat esteen
lähestymistä. Kun este on lähes kohdalla,
ilmestyy symboli Danger (vaara).
MerkkiääniNäyttö
Ajaminen

193
C4-Picasso-II_fi_Chap04_conduite_ed02-2016

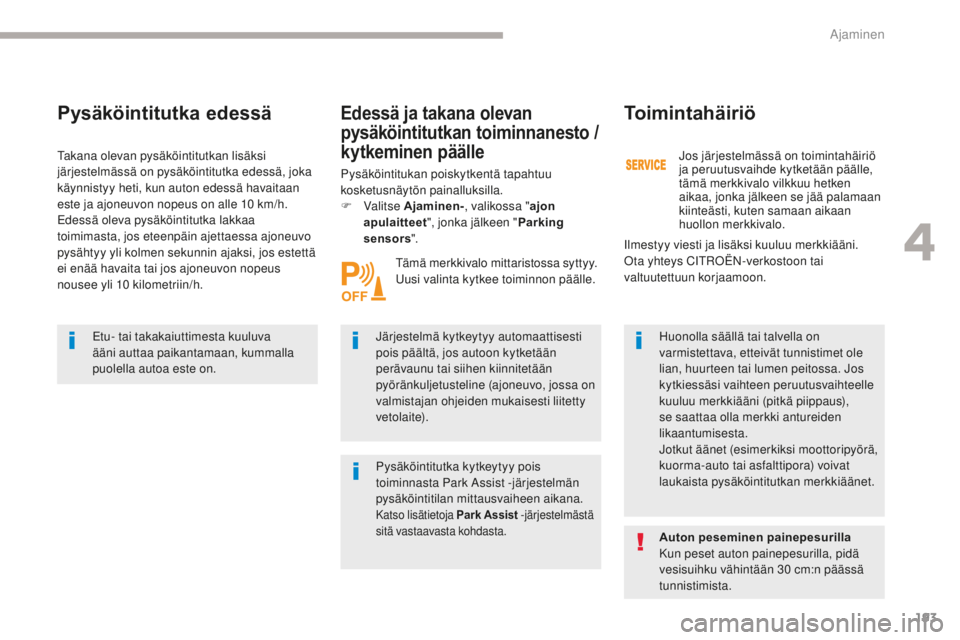

Pysäköintitutka edessä
Etu- tai takakaiuttimesta kuuluva
ääni auttaa paikantamaan, kummalla
puolella autoa este on.Järjestelmä kytkeytyy automaattisesti
pois päältä, jos autoon kytketään
perävaunu tai siihen kiinnitetään
pyöränkuljetusteline (ajoneuvo, jossa on
valmistajan ohjeiden mukaisesti liitetty
vetolaite).Huonolla säällä tai talvella on
varmistettava, etteivät tunnistimet ole
lian, huurteen tai lumen peitossa. Jos
kytkiessäsi vaihteen peruutusvaihteelle
kuuluu merkkiääni (pitkä piippaus),
se saattaa olla merkki antureiden
likaantumisesta.
Jotkut äänet (esimerkiksi moottoripyörä,
kuorma-auto tai asfalttipora) voivat
laukaista pysäköintitutkan merkkiäänet.
Takana olevan pysäköintitutkan lisäksi
järjestelmässä on pysäköintitutka edessä, joka
käynnistyy heti, kun auton edessä havaitaan
este ja ajoneuvon nopeus on alle 10
km/h.
Edessä oleva pysäköintitutka lakkaa
toimimasta, jos eteenpäin ajettaessa ajoneuvo
pysähtyy yli kolmen sekunnin ajaksi, jos estettä
ei enää havaita tai jos ajoneuvon nopeus
nousee yli 10 kilometriin/h. Pysäköintitukan poiskytkentä tapahtuu
kosketusnäytön painalluksilla.
F Valitse
Ajaminen- , valikossa " ajon
apulaitteet ", jonka jälkeen " Parking
sensors ".
Toimintahäiriö
Jos järjestelmässä on toimintahäiriö
ja peruutusvaihde kytketään päälle,
tämä merkkivalo vilkkuu hetken
aikaa, jonka jälkeen se jää palamaan
kiinteästi, kuten samaan aikaan
huollon merkkivalo.
Tämä merkkivalo mittaristossa syttyy.
Uusi valinta kytkee toiminnon päälle.
Auton peseminen painepesurilla
Kun peset auton painepesurilla, pidä
vesisuihku vähintään 30
cm:n päässä
tunnistimista.
Pysäköintitutka kytkeytyy pois
toiminnasta Park Assist -järjestelmän
pysäköintitilan mittausvaiheen aikana.
Katso lisätietoja Park Assist -järjestelmästä
sitä vastaavasta kohdasta.
Edessä ja takana olevan
pysäköintitutkan toiminnanesto /
kytkeminen päälle
Ilmestyy viesti ja lisäksi kuuluu merkkiääni.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
4
Ajaminen

194
C4-Picasso-II_fi_Chap04_conduite_ed02-2016
Peruutuskamera
Puhdista peruutuskamera ajoittain
pehmeällä, kuivalla liinalla.
Peruutuskamera käynnistyy automaattisesti,
kun peruutusvaihde kytketään.
Mallin mukaan peruutuskameran kuva näkyy
kosketusnäytöllä tai mittaristossa.
Päällä näkyvät viivat auttavat ohjaamista.Siniset viivat esittävät auton yleistä
kulkusuuntaa (väli vastaa auton leveyttä ilman
ulkopeilejä).
Punainen viiva esittää rajaa noin 30 cm päässä
takapuskurista.
Vihreät viivat esittävät rajaa noin 1 - 2 metrin
päässä auton takapuskurista.
Turkoosit käyrät esittävät maksimia
kääntösädettä.
Peruutuskamera ei missään
tapauksessa korvaa kuljettajan
tarkkaavaisuutta. Takaluukun aukeaminen häivyttää
peruutuskameran näytön.
Peruutuskameran toimintaa voi
täydentää pysäköintiavustin.
Pesu painepesulla
Kun autoa pestään, pidä pesurin
suihku vähintään 30

cm:n päässä
peruutuskameran optiikasta. Viivat kuvaavat tiemerkintöjä. Niiden
perusteella ei voida arvioida auton
sijaintia korkeisiin esteisiin (esim.
muihin ajoneuvoihin jne.).
Kuvan vääristyminen on normaalia.
Rekisterikilven osan näkyminen ruudun
alareunassa on normaalia.
Ajaminen

195
C4-Picasso-II_fi_Chap04_conduite_ed02-2016

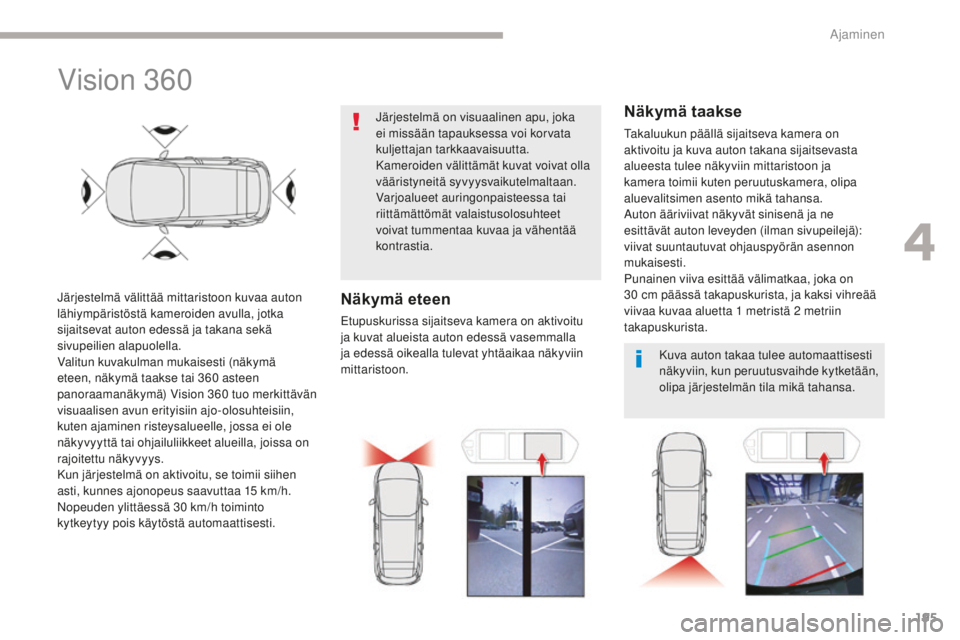

Vision 360
Järjestelmä välittää mittaristoon kuvaa auton
lähiympäristöstä kameroiden avulla, jotka
sijaitsevat auton edessä ja takana sekä
sivupeilien alapuolella.
Valitun kuvakulman mukaisesti (näkymä
eteen, näkymä taakse tai 360 asteen
panoraamanäkymä) Vision 360


tuo merkittävän
visuaalisen avun erityisiin ajo-olosuhteisiin,
kuten ajaminen risteysalueelle, jossa ei ole
näkyvyyttä tai ohjailuliikkeet alueilla, joissa on
rajoitettu näkyvyys.
Kun järjestelmä on aktivoitu, se toimii siihen
asti, kunnes ajonopeus saavuttaa 15
km/h.
Nopeuden ylittäessä 30
km/h toiminto
kytkeytyy pois käytöstä automaattisesti. Järjestelmä on visuaalinen apu, joka
ei missään tapauksessa voi korvata
kuljettajan tarkkaavaisuutta.
Kameroiden välittämät kuvat voivat olla
vääristyneitä syvyysvaikutelmaltaan.
Varjoalueet auringonpaisteessa tai
riittämättömät valaistusolosuhteet
voivat tummentaa kuvaa ja vähentää
kontrastia.Näkymä eteen
Etupuskurissa sijaitseva kamera on aktivoitu
ja kuvat alueista auton edessä vasemmalla
ja edessä oikealla tulevat yhtäaikaa näkyviin
mittaristoon.
Näkymä taakse
Takaluukun päällä sijaitseva kamera on
aktivoitu ja kuva auton takana sijaitsevasta
alueesta tulee näkyviin mittaristoon ja
kamera toimii kuten peruutuskamera, olipa
aluevalitsimen asento mikä tahansa.
Auton ääriviivat näkyvät sinisenä ja ne
esittävät auton leveyden (ilman sivupeilejä):
viivat suuntautuvat ohjauspyörän asennon
mukaisesti.
Punainen viiva esittää välimatkaa, joka on
30
cm päässä takapuskurista, ja kaksi vihreää
viivaa kuvaa aluetta 1
metristä 2 metriin
takapuskurista.
Kuva auton takaa tulee automaattisesti
näkyviin, kun peruutusvaihde kytketään,
olipa järjestelmän tila mikä tahansa.
4
Ajaminen

196
C4-Picasso-II_fi_Chap04_conduite_ed02-2016

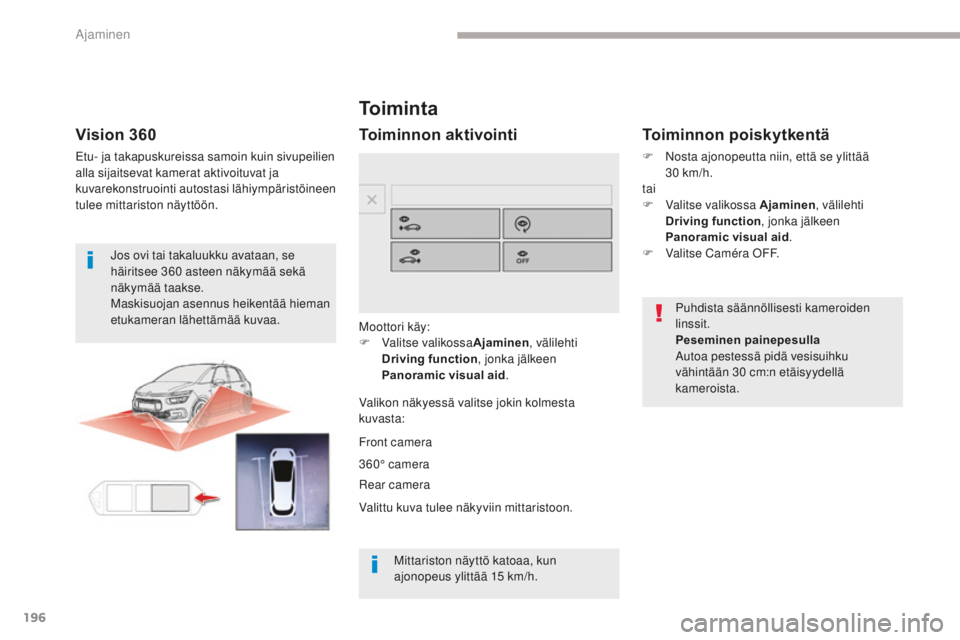

To i m i n t a
Moottori käy:
F V alitse valikossa Ajaminen, välilehti
Driving function , jonka jälkeen
Panoramic visual aid .
Valikon näkyessä valitse jokin kolmesta
kuvasta:
Toiminnon poiskytkentä
F Nosta ajonopeutta niin, että se ylittää 30 km/h.
tai
F

V
alitse valikossa Ajaminen , välilehti
Driving function , jonka jälkeen
Panoramic visual aid .
F

V
alitse Caméra OFF.
Front camera
360° camera
Rear camera
Valittu kuva tulee näkyviin mittaristoon.
Vision 360
Etu- ja takapuskureissa samoin kuin sivupeilien
alla sijaitsevat kamerat aktivoituvat ja
kuvarekonstruointi autostasi lähiympäristöineen
tulee mittariston näyttöön. Jos ovi tai takaluukku avataan, se
häiritsee 360
asteen näkymää sekä
näkymää taakse.
Maskisuojan asennus heikentää hieman
etukameran lähettämää kuvaa.
Mittariston näyttö katoaa, kun
ajonopeus ylittää 15


km/h.
Toiminnon aktivointi
Puhdista säännöllisesti kameroiden
linssit.
Peseminen painepesulla
Autoa pestessä pidä vesisuihku
vähintään 30 cm:n etäisyydellä
kameroista.
Ajaminen

197
C4-Picasso-II_fi_Chap04_conduite_ed02-2016

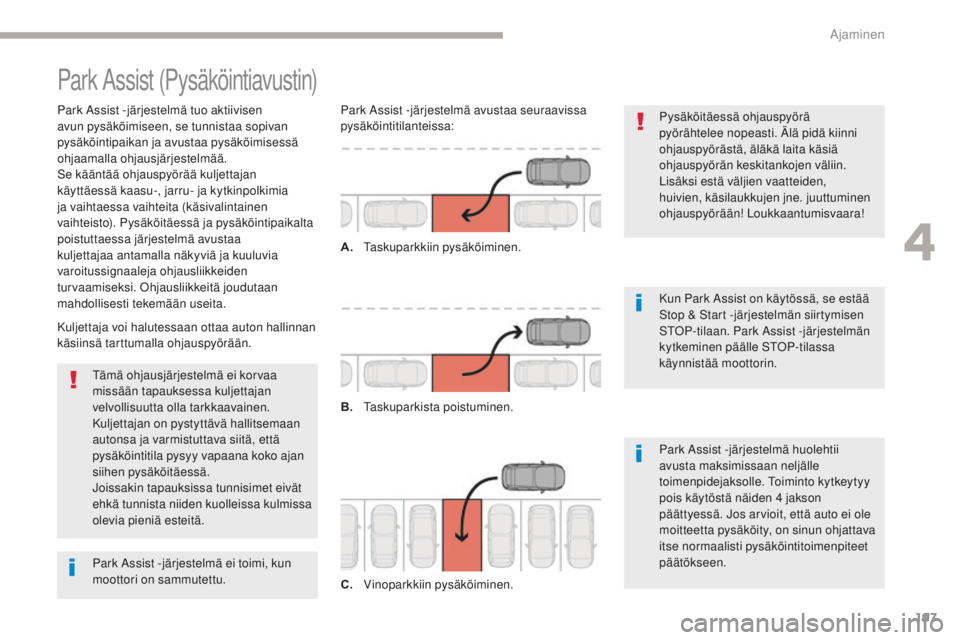

Park Assist (Pysäköintiavustin)
Park Assist -järjestelmä tuo aktiivisen
avun pysäköimiseen, se tunnistaa sopivan
pysäköintipaikan ja avustaa pysäköimisessä
ohjaamalla ohjausjärjestelmää.
Se kääntää ohjauspyörää kuljettajan
käyttäessä kaasu-, jarru- ja kytkinpolkimia
ja vaihtaessa vaihteita (käsivalintainen
vaihteisto). Pysäköitäessä ja pysäköintipaikalta
poistuttaessa järjestelmä avustaa
kuljettajaa antamalla näkyviä ja kuuluvia
varoitussignaaleja ohjausliikkeiden
turvaamiseksi. Ohjausliikkeitä joudutaan
mahdollisesti tekemään useita.Pysäköitäessä ohjauspyörä
pyörähtelee nopeasti. Älä pidä kiinni
ohjauspyörästä, äläkä laita käsiä
ohjauspyörän keskitankojen väliin.
Lisäksi estä väljien vaatteiden,
huivien, käsilaukkujen jne. juuttuminen
ohjauspyörään! Loukkaantumisvaara!
Kun Park Assist on käytössä, se estää
Stop & Start -järjestelmän siirtymisen
STOP-tilaan. Park Assist -järjestelmän
kytkeminen päälle STOP-tilassa
käynnistää moottorin.
Tämä ohjausjärjestelmä ei korvaa
missään tapauksessa kuljettajan
velvollisuutta olla tarkkaavainen.
Kuljettajan on pystyttävä hallitsemaan
autonsa ja varmistuttava siitä, että
pysäköintitila pysyy vapaana koko ajan
siihen pysäköitäessä.
Joissakin tapauksissa tunnisimet eivät
ehkä tunnista niiden kuolleissa kulmissa
olevia pieniä esteitä.
Kuljettaja voi halutessaan ottaa auton hallinnan
käsiinsä tarttumalla ohjauspyörään. Park Assist -järjestelmä avustaa seuraavissa
pysäköintitilanteissa:
A.
T

askuparkkiin pysäköiminen.
B.
T

askuparkista poistuminen.
C.
V

inoparkkiin pysäköiminen.Park Assist -järjestelmä huolehtii
avusta maksimissaan neljälle
toimenpidejaksolle. Toiminto kytkeytyy
pois käytöstä näiden 4
jakson
päättyessä. Jos arvioit, että auto ei ole
moitteetta pysäköity, on sinun ohjattava
itse normaalisti pysäköintitoimenpiteet
päätökseen.
Park Assist -järjestelmä ei toimi, kun
moottori on sammutettu.
4
Ajaminen

198
C4-Picasso-II_fi_Chap04_conduite_ed02-2016

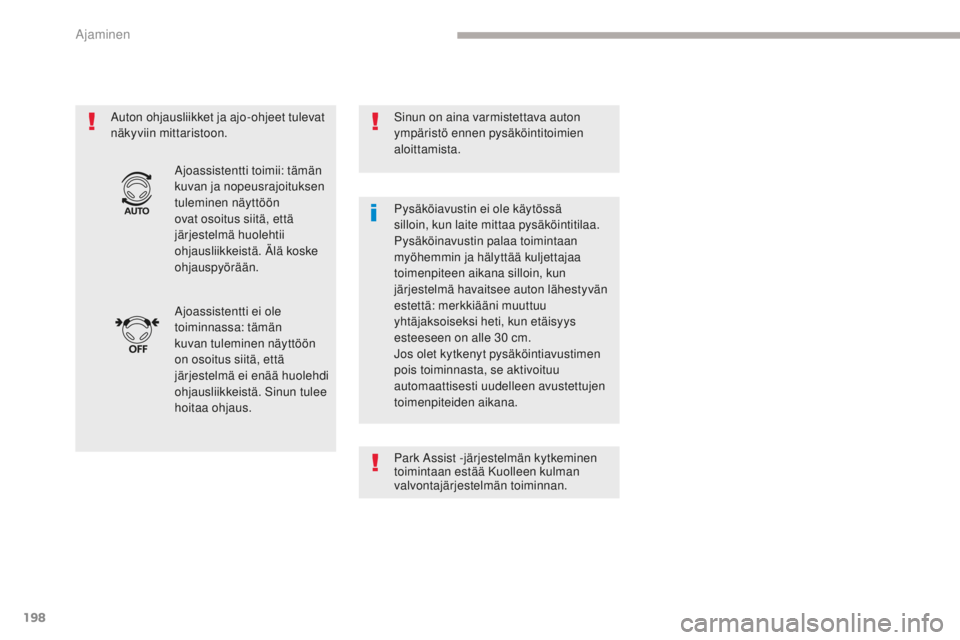

Auton ohjausliikket ja ajo-ohjeet tulevat
näkyviin mittaristoon.Sinun on aina varmistettava auton
ympäristö ennen pysäköintitoimien
aloittamista.
Ajoassistentti ei ole
toiminnassa: tämän
kuvan tuleminen näyttöön
on osoitus siitä, että
järjestelmä ei enää huolehdi
ohjausliikkeistä. Sinun tulee
hoitaa ohjaus. Ajoassistentti toimii: tämän
kuvan ja nopeusrajoituksen
tuleminen näyttöön
ovat osoitus siitä, että
järjestelmä huolehtii
ohjausliikkeistä. Älä koske
ohjauspyörään. Pysäköiavustin ei ole käytössä
silloin, kun laite mittaa pysäköintitilaa.
Pysäköinavustin palaa toimintaan
myöhemmin ja hälyttää kuljettajaa
toimenpiteen aikana silloin, kun
järjestelmä havaitsee auton lähestyvän
estettä: merkkiääni muuttuu
yhtäjaksoiseksi heti, kun etäisyys
esteeseen on alle 30
cm.
Jos olet kytkenyt pysäköintiavustimen
pois toiminnasta, se aktivoituu
automaattisesti uudelleen avustettujen
toimenpiteiden aikana.
Park Assist -järjestelmän kytkeminen
toimintaan estää Kuolleen kulman
valvontajärjestelmän toiminnan.
Ajaminen
