CITROEN C4 SPACETOURER 2014 Instrukcja obsługi (in Polish)

.
9
Wprowadzenie
Wewnątrz


Przeszklony dach
panoramiczny

Przeszklony dach zwiększa jasność w kabinie.Posiada elektrycznie sterowaną zasłonę.
89
220
2
6
90
141

Funkcja masażu
Funkcja ta zapewnia masaż odcinka
lędźwiowego przez około 60 minut. Masaż
podzielony jest na 6 cykli, każdy po 10 minut.


Elektryczny podnóżek

Zwiększa komfort pasażera na przednim siedzeniu.


Ta b l e t d o tykowy 7- c a l o wy

Umożliwia on dostęp do elementów sterowania
klimatyzacji, parametryzacji wyposażenia
po
jazdu, elementów sterowania systemów
audio nawigacji i telematyki oraz do konfiguracji
wyświetlacza...
Elektryczny hamulec
posto
jowy
Łączy w sobie funkcje automatycznegozaciągania przy wyłączonym silniku i automatycznego zwalniania podczas przyspieszania.
Kierowca może w dowolnym momencie zwolnićlub zaciągnąć hamulec za pomocą dźwignisterowania.

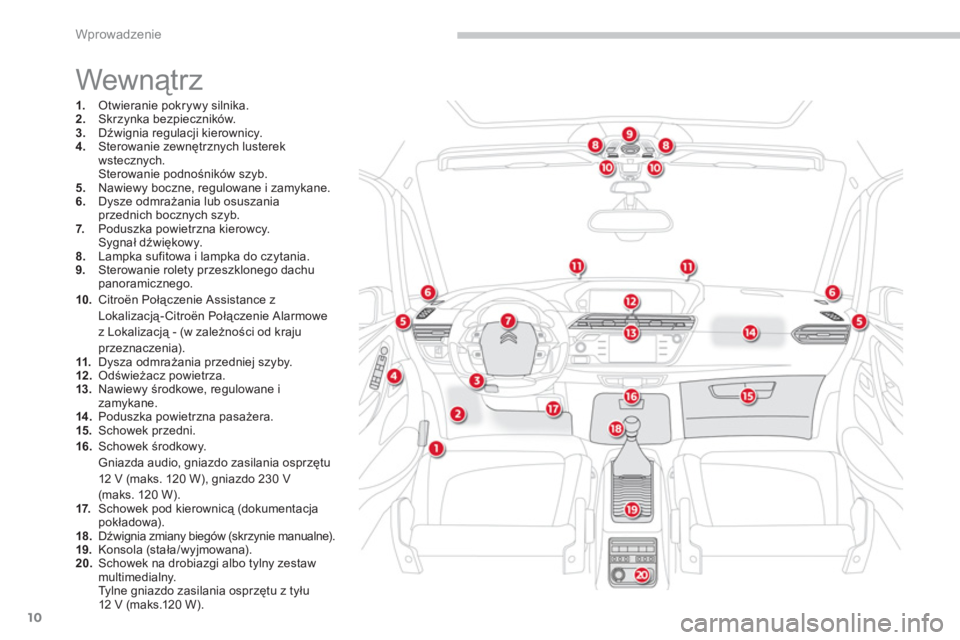

10
Wprowadzenie
Wewnątrz
1.
Otwieranie pokrywy silnika. 2.
Skrzynka bezpieczników.3.
Dźwignia regulacji kierownicy.4.
Sterowanie zewnętrznych lusterek
wstecznych.
Sterowanie podnośników sz
yb.5.
Nawiewy boczne, regulowane i zamykane.
6.Dysze odmrażania lub osuszaniaprzednich bocznych szyb.
7. Poduszka powietrzna kierowcy.Sygnał dźwiękowy.8.Lampka sufitowa i lampka do czytania.9.
Sterowanie rolety przeszklonego dachupanoramicznego. 10.Citroën Połączenie Assistance z
Lokalizacją-Citroën Połączenie Alarmowe
z Lokalizacją - (w zależności od krajuprzeznaczenia).11.
Dysza odmrażania przedniej szyby.12.Odświeżacz powietrza. 13.Nawiewy środkowe, regulowane i zamykane.14 .Poduszka powietrzna pasażera.15.
Schowek przedni. 16.
Schowek środkowy.
Gniazda audio, gniazdo zasilania osprzętu
12 V
(maks. 120 W), gniazdo 230 V(maks. 120 W). 17.Schowek pod kierownicą (dokumentacjapokładowa).18.Dźwignia zmiany biegów (skrzynie manualne). 19.
Konsola (stała/wyjmowana). 20.
Schowek na drobiazgi albo tylny zestaw multimedialny.Tylne gniazdo zasilania osprzętu z tyłu
12 V (maks.120 W).

.

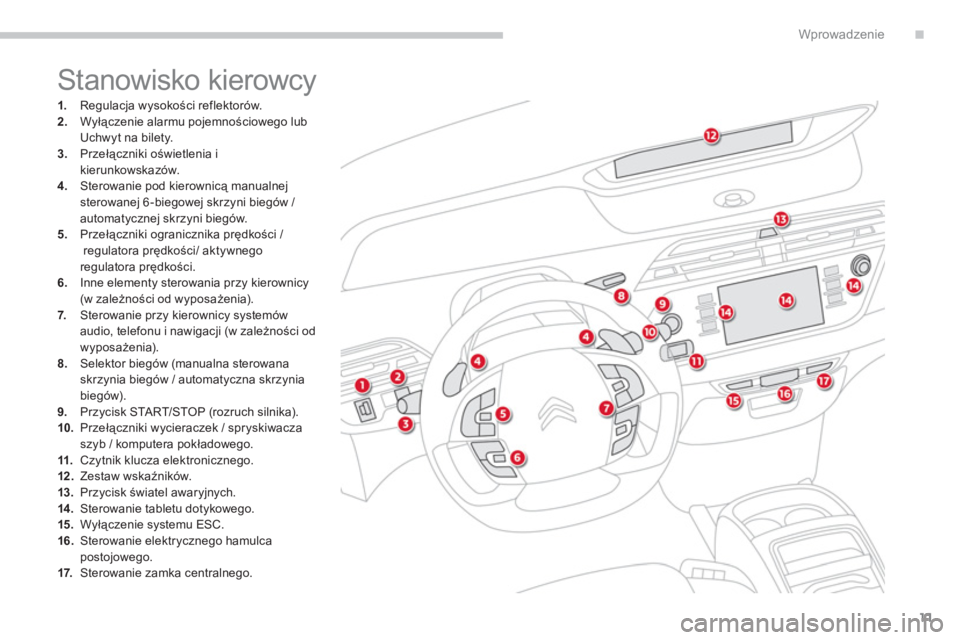

11
Wprowadzenie
1. Regulacja wysokości reflektorów.2.Wyłączenie alarmu pojemnościowego lub
Uchwyt na bilety. 3.Przełączniki oświetlenia i
kierunkowskazów.4. Sterowanie pod kierownicą manualnejsterowanej 6-biegowej skrzyni biegów / automatycznej skrzyni biegów.
5
. Przełączniki ogranicznika prędkości /regulatora prędkości/ aktywnego regulatora prędkości.
6.Inne elementy sterowania przy kierownicy(w zależności od wyposażenia).7.
Sterowanie przy kierownicy systemówaudio, telefonu i nawigacji (w zależności od
wyposażenia). 8.Selektor biegów (manualna sterowanaskrzynia biegów / automatyczna skrzynia
biegów). 9. Przycisk START/STOP (rozruch silnika). 10.Przełączniki wycieraczek / spryskiwacza szyb / komputera pokładowego. 11.
Czytnik klucza elektronicznego.12 .
Zestaw wskaźników.13.Przycisk światel awaryjnych. 14.Sterowanie tabletu dotykowego.15.Wyłączenie systemu ESC.
16.
Sterowanie elektrycznego hamulcapostojowego. 17.Sterowanie zamka centralnego.

Stanowisko kierowcy

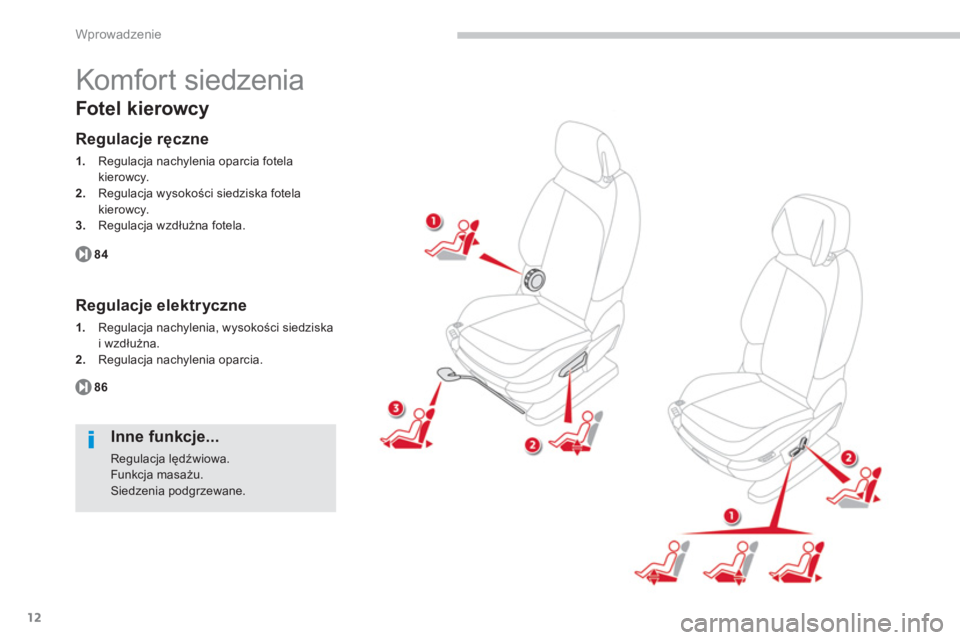

12
Wprowadzenie
Komfort siedzenia
Fotel kierowcy
Regulacje ręczne
1.
Regulacja nachylenia oparcia fotela kierowcy.2.
Regulacja wysokości siedziska fotelakierowcy.3.
Regulacja wzdłużna fotela.
84
Regulacje elektryczne
1.
Regulacja nachylenia, wysokości siedziskai wzdłu
*na.2.
Regulacja nachylenia oparcia.
86


Inne funkcje...

Regulacja lędźwiowa. Funkcja masażu. Siedzenia podgrzewane.

.

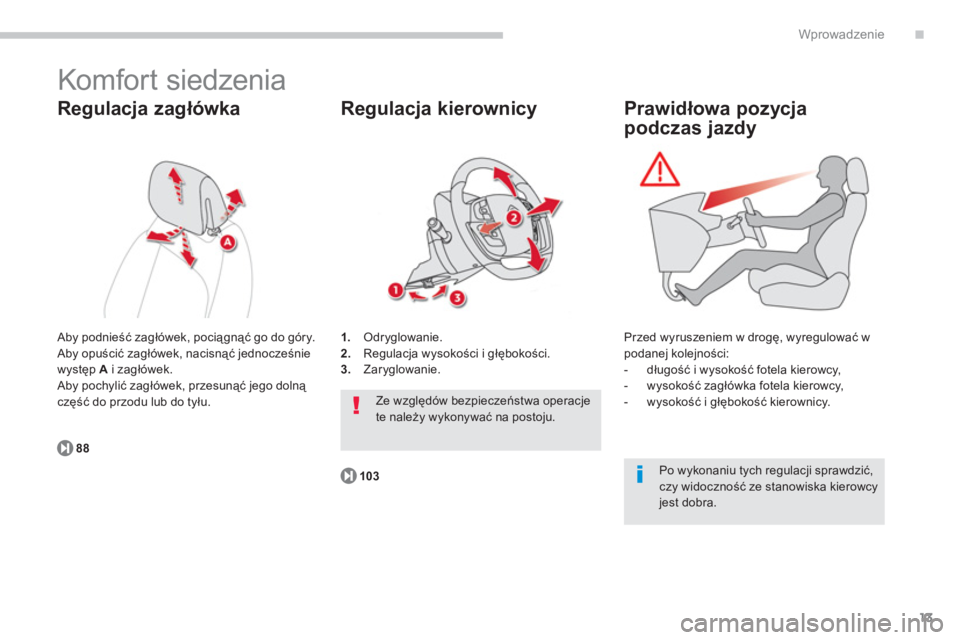

13
Wprowadzenie
Komfort siedzenia


Regulacja zagłówka
Aby podnieść zagłówek, pociągnąć go do góry.
Aby opuścić zagłówek, nacisnąć jednocześnie
występ A
i zagłówek.
Aby pochylić zagłówek, przesunąć jego dolną część do przodu lub do tyłu.
88
1.Odryglowanie. 2.
Regulacja wysokości i głębokości.3.
Zaryglowanie.
Regulacja kierownicy
103

Po wykonaniu tych regulacji sprawdzić, czy widoczność ze stanowiska kierowcyjest dobra.

Ze względów bezpieczeństwa operacje te należy wykonywać na postoju.


Prawidłowa pozycja
podczas jazdy

Przed wyruszeniem w drogę, wyregulować w
podanej kolejności:


- długość i wysokość fotela kierowcy,

- wysokość zagłówka fotela kierowcy,

- wysokość i głębokość kierownicy.

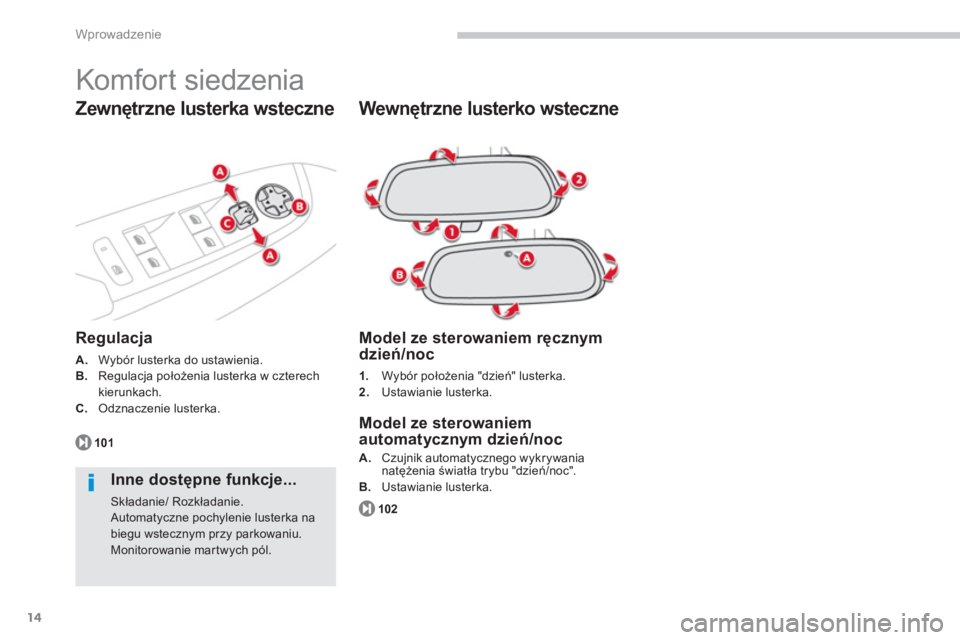

14
Wprowadzenie
Komfort siedzenia


Wewnętrzne lusterko wsteczne


Model ze sterowaniem ręcznym
dzień/noc
1.Wybór położenia "dzień" lusterka.
2. Ustawianie lusterka.



Model ze sterowaniem
automatycznym dzień/noc
A.
Czujnik automatycznego wykrywania
natężenia światła tr ybu "dzień/noc".
B
. Ustawianie lusterka.
102
101
Zewnętrzne lusterka wsteczne
Regulacja
A.
Wybór lusterka do ustawienia.B.Regulacja położenia lusterka w czterechkierunkach. C.Odznaczenie lusterka.


Inne dostępne funkcje...
Składanie/ Rozkładanie. Automatyczne pochylenie lusterka nabiegu wstecznym przy parkowaniu.
Monitorowanie mar twych pól.

.

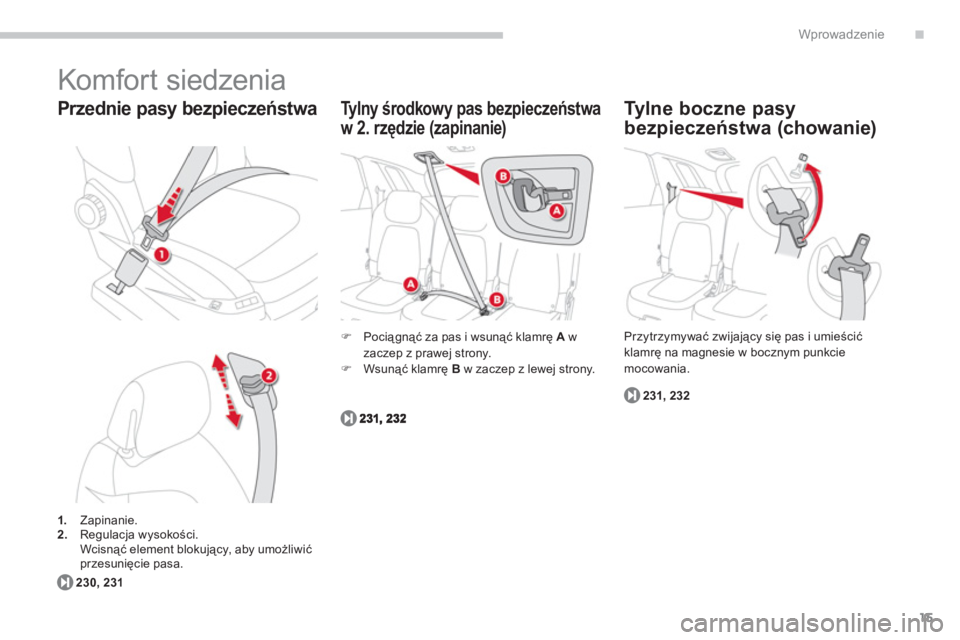

15
Wprowadzenie
1. Zapinanie. 2.Regulacja wysokości.
Wcisnąć element blokujący, aby umożliwić przesunięcie pasa.


Przednie pasy bezpieczeństwa
230, 231
Tylny środkowy pas bezpieczeństwa
w 2. rzędzie
(zapinanie)
)
Pociągnąć za pas i wsunąć klamrę Awzaczep z prawej strony. )
Wsunąć klamrę Bw zaczep z lewej strony.


Tylne boczne pasy
bezpieczeństwa
(chowanie)
231, 232

Komfort siedzenia

Przytrzymywać zwijający się pas i umieścić klamrę na magnesie w bocznym punkcie
mocowania.

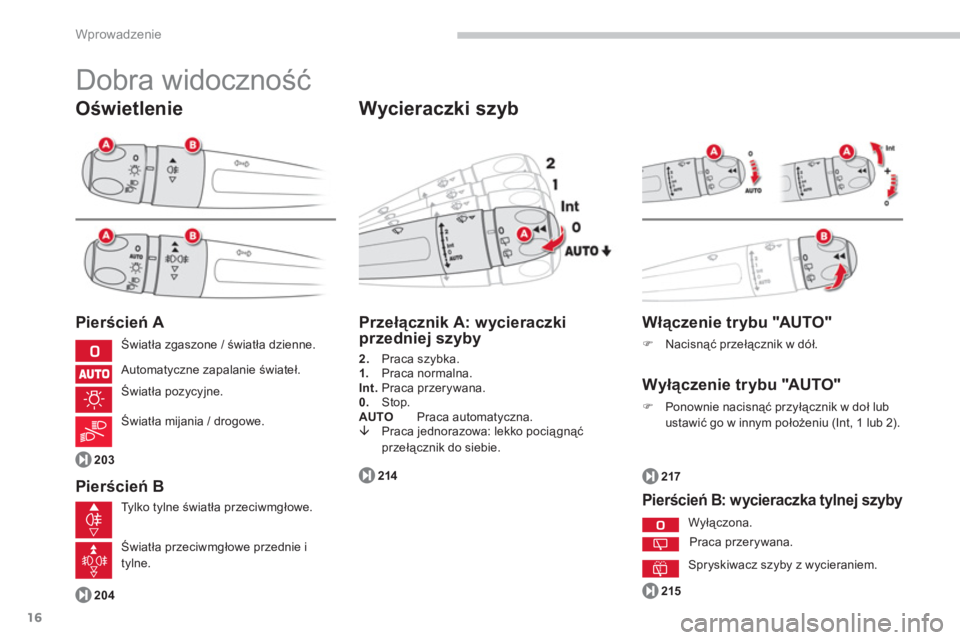

16
Wprowadzenie
Dobra widoczność
Oświetlenie
Pierścień A
Pierścień B
Światła zgaszone / światła dzienne.
Automat
yczne zapalanie świateł.
Światła poz
ycyjne.
Światła mijania / drogowe.
21
5
203
204
Tylko tylne światła przeciwmgłowe.


Wycieraczki szyb


Przełącznik A: wycieraczkiprzedniej szyby
2.
Praca szybka.
1.Praca normalna.
Int.Praca przerywana.
0. Stop.
AUTOPraca automatyczna.È Praca jednorazowa: lekko pociągnąć
przełącznik do siebie.
214


Włączenie trybu "AUTO"
)Nacisnąć przełącznik w dół.



Wyłączenie trybu "AUTO"
)Ponownie nacisnąć przyłącznik w doł lub
ustawić go w innym położeniu (Int, 1 lub 2).
217


Pierścień B: wycieraczka tylnej szyby
Wyłączona.
Praca przerywana.
Spryskiwacz szyby z wycieraniem.
Światła przeciwmgłowe przednie i
tylne.

.

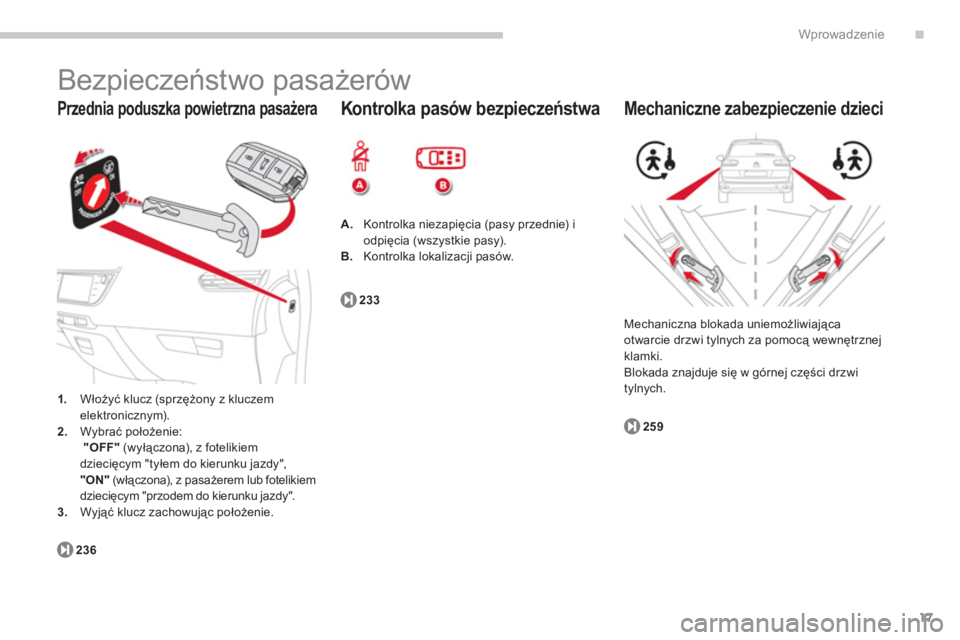

17
Wprowadzenie

Przednia poduszka powietrzna pasażera

Bezpieczeństwo pasażerów
1.
Włożyć klucz (sprzężony z kluczem elektronicznym). 2.Wybrać położenie: "OFF"(wyłączona), z fotelikiem dziecięcym "tyłem do kierunku jazdy", "ON"(włączona), z pasażerem lub fotelikiem dziecięcym "przodem do kierunku jazdy".3.Wyjąć klucz zachowując położenie.25
9
236
A. Kontrolka niezapięcia (pasy przednie) i
odpięcia (wszystkie pasy).
B
. Kontrolka lokalizacji pasów.
233
Kontrolka pasów bezpieczeństwa

Mechaniczna blokada uniemożliwiającaotwarcie drzwi tylnych za pomocą wewnętrznej
klamki.
Blokada znajduje się w górnej części drzwi
t
ylnych.

Mechaniczne zabezpieczenie dzieci

18
Wprowadzenie
Jazda
Działanie
Za pomocą przycisków, rozmieszczonychpo obu stronach tabletu, można przejść doposzczególnych menu, a później należy naciskać przyciski wyświetlone na ekranie.
Za pomocą tego przycisku można
prze
jść ze strony głównej do
podstrony.
Za pomocą tego przycisku można
wrócić na stronę główną.
Naciskając ten przycisk, można
prze
jść do dodatkowych informacji iustawień niektórych funkcji
Uży
ć tego przycisku dozatwierdzenia.
Uż
yü tego przycisku do wyjścia.


Poszczególne menu tabletu dotykowego
26
"Klimatyzacja
".


Nie dotykać tabletu ostrymi przedmiotami.
Nie dotykać tabletu mokrymi rękami.


Do czyszczenia tabletu używać czystej imiękkiej ściereczki.
" Wspoma
ganie jazdy
".
"Media".
"Nawigacja".
"Konfiguracja". "
Usługi towarzyszące".
"
Telefon
".
