CITROEN C4 SPACETOURER 2014 InstruktionsbÖcker (in Swedish)

139
4
Körning

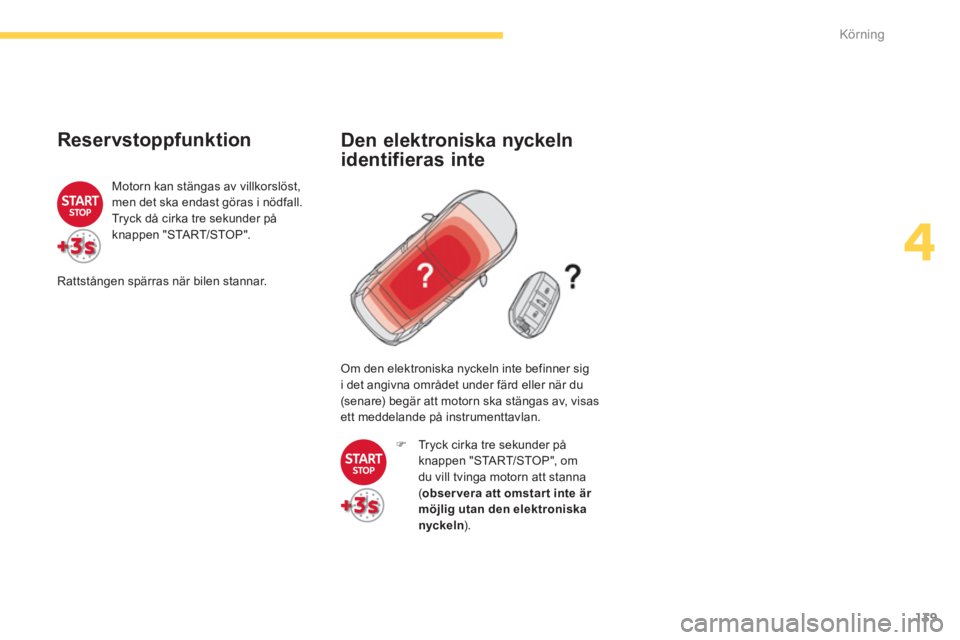

Den elektroniska nyckeln
identifieras inte
Om den elektroniska nyckeln inte befinner sig i det angivna området under färd eller när du (senare) begär att motorn ska stängas av, visas
ett meddelande på instrumenttavlan.
) Tryck cirka tre sekunder på
knappen "STA R T/STOP", omdu vill tvinga motorn att stanna (obser vera att omstar t inte är möjlig utan den elektroniska
nyckeln).




Reservstoppfunktion
Motorn kan stängas av villkorslöst,
men det ska endast göras i nödfall.
Tryck då cirka tre sekunder påknappen "STA R T/STOP".
Rattstången spärras när bilen stannar.

140
Körning














Slå till tändningen
utan att starta


När tändningen är tillslagen växlar bilen till energisparläget om det behövs för att bibehålla en viss laddningsnivå i batteriet.
N
är den elektroniska nyckeln är insatt i
läsaren eller befinner sig inne i bilen (i bilar
med det nyckelfria start- och låssystemet)kan du slå till tändningen genom att trycka på
knappen "START/STOP", utan att trampa påpedalerna.
) Tryck på knappen "START/STOP". Instrumenttavlan tänds
men motorn startar inte.
)Tryck en gång till på knappen för att stängaav tändningen och göra det möjligt att låsabilen.











Stöldskydd


Elektronisk startspärr

Nycklarna innehåller ett elektroniskt chip meden konfidentiell kod. När tändningen slås på
måste denna kod kännas i
gen för att du ska kunna starta bilen.
Den elektroniska star tspärren låser
motorstyrsystemet några ögonblick efter att
tändningen stängts av och hindrar star t av
motorn.
I händelse av en funktionsstörning varnas dugenom ett meddelande som visas i displayen
på instrumenttavlan.
I
så fall startar inte bilen. Kontakta snarast en CITROËN-verkstad.

141
4
Körning

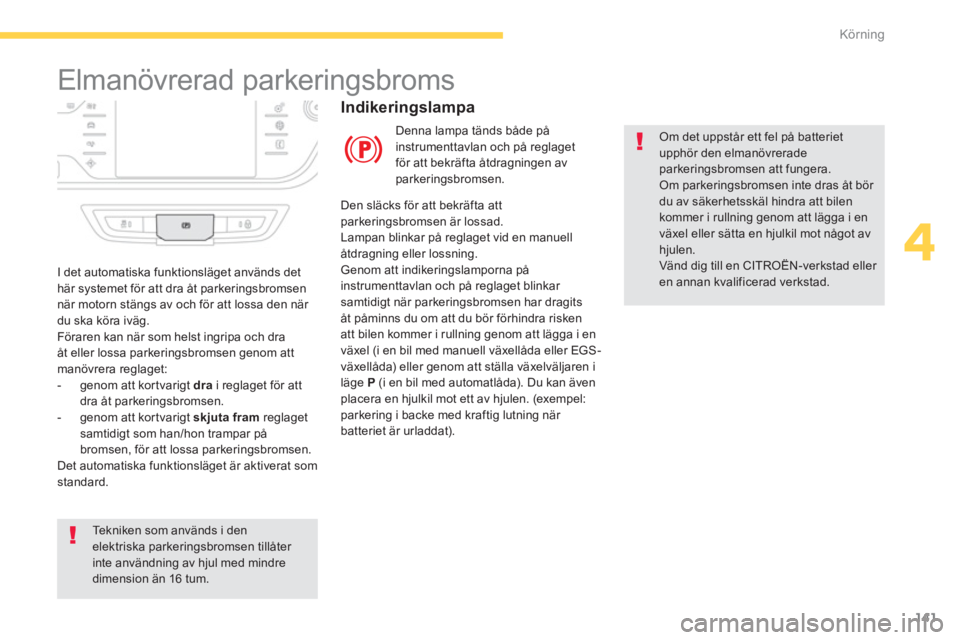

Elmanövrerad parkeringsbroms


Om det uppstår ett fel på batteriet upphör den elmanövrerade
parkeringsbromsen att fungera.
Om parkeringsbromsen inte dras åt bör du av säkerhetsskäl hindra att bilen kommer i rullning genom att lägga i enväxel eller sätta en hjulkil mot något avhjulen.
Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad.
Indikeringslampa

Denna lampa tänds både på
instrumenttavlan och på reglaget
för att bekräfta åtdragningen av
parkeringsbromsen.

I det automatiska funktionslä
get används dethär systemet för att dra åt parkeringsbromsennär motorn stängs av och för att lossa den när du ska köra iväg.
Föraren kan när som helst ingripa och dra
åt eller lossa parkeringsbromsen genom att manövrera reglaget:


- genom att kortvarigt drai reglaget för att
dra åt parkeringsbromsen.

- genom att kortvarigt skjutafram
reglagetsamtidigt som han/hon trampar på
bromsen, för att lossa parkeringsbromsen.
Det automatiska funktionsläget är aktiverat som standard.


Te kniken som används i den
elektriska parkeringsbromsen tillåter inte användning av hjul med mindre dimension än 16 tum.D
en släcks för att bekräfta attparkeringsbromsen är lossad.
Lampan blinkar på reglaget vid en manuell åtdragning eller lossning.
Genom att indikeringslamporna påinstrumenttavlan och på reglaget blinkar
samtidigt när parkeringsbromsen har dragits åt påminns du om att du bör förhindra risken att bilen kommer i rullning genom att lägga i en
växel (i en bil med manuell växellåda eller EGS-
växellåda) eller genom att ställa växelväljaren iläge P (i en bil med automatlåda). Du kan även placera en hjulkil mot ett av hjulen. (exempel: parkering i backe med kraftig lutning när
batteriet är urladdat
).

142
Körning
Dekal på dörrpanelen
Kontrollera innan du stiger ur fordonet att parkeringsbromsen är åtdragen.Kontrollamporna ska vara tända medfast sken på instrumenttavlan och på reglaget.
Om parkeringsbromsen inte är åtdragen när förardörren öppnas hörs enljudsignal och ett meddelande visas.


Lämna aldrig barn ensamma i fordonet med tändningen påslagen, eftersom de skulle kunna komma åt och lossaparkeringsbromsen.
När bilen har en släpvagn påkopplad,vid parkering i backe med kraftig lutning eller om bilen är tungt lastad bör duvrida hjulen mot trottoaren och lägga i en växel (i en bil med manuell växellåda eller en EGS-växellåda) eller ställa växelväljaren i läge P
(i en bil medautomatlåda). Med påkopplad släpvagn är din bil godkänd för att parkera i backar med en lutning som understiger 12 %.


Manuell funktion


När parkeringsbromsen är
åtdragen indikeras det genom
att bromskontrollampan och
indikerin
gslampanPpå reglaget
tänds, samtidigt som meddelandet "Parking brake applied" visas.

Manuell lossning

När tändningen är påslagen eller motorn
igång, ska du göra så här för att lossa
parkeringsbromsen:)trampa på bromspedalen,)håll bromspedalen nedtrampad och skjut
kor tvari
gt fram reglaget.
När parkeringsbromsen är helt lossad
indikeras det genom att bromskontrollampan
och indikeringslampan P på reglaget släcks,samtidigt som meddelandet "Parking brake
released" visas.
Om du skjuter fram reglaget utan att trampa på bromspedalen lossas inteparkeringsbromsen och ett meddelandevisas.


Manuell åtdragning

Dra kortvarigt i reglaget när bilen står stilla.

Åtdragningskommandot bekräftas genom att
indikeringslampan på reglaget blinkar.

143
4
Körning
När bilen står stilla dras parkeringsbromsen åt automatiskt när motorn stängs av
genom en tryckning på START/STOP-knappen .
När parkeringsbromsen är åtdragen indikeras det genomatt bromskontrollampan och
indikeringslampan P på reglaget
tänds, samtidigt som meddelandet "Parking brake applied" visas.


Om bilen får motorstopp eller om Stop & Start-systemet ställer bilen i STOP-läget,verkställs inte den automatiska åtdragningen.


I det automatiska läget kan du när som helst dra åt eller lossaparkeringsbromsen manuellt med hjälpav reglaget.



Automatisk funktion


Automatisk lossning


När parkeringsbromsen är helt
lossad indikeras det genom
att bromskontrollampan och
indikerin
gslampan P på reglaget släcks, samtidigt som meddelandet
"Parking brake released" visas.
När bilen står stilla och motorn är igångska du inte gasa i onödan, eftersom du riskerar att lossa parkeringsbromsen. K
ontrollera först att motorn har startats och attförardörren är korrekt stängd.
Parkeringsbromsen lossas automatiskt och gradvis när bilen sätts i rörelse:)Manuell växellåda: trampa ned
kopplingspedalen helt, lägg i ettans
växel eller backväxeln. Trampa sedan på gaspedalen och släpp upp kopplingspedalen.)Automatlåda: välj något av lägena D, Meller R
och trampa sedan på gaspedalen. )EGS-växellåda: välj läge A, M
eller Roch
trampa sedan på gaspedalen.

Automatisk åtdragning

144
Körning
Särskilda fall
När parkeringsbromsen är
åtdragen indikeras det genom
att bromskontrollampan och
indikeringslampan P på reglaget
tänds, samtidigt som meddelandet "Parking brake applied" visas. N
är parkeringsbromsen är helt lossad indikeras det genom
att bromskontrollampan och
indikerin
gslampanPpå reglaget
släcks, samtidigt som meddelandet"Parking brake released" visas. I vi
ssa fall kan du behöva manövrera parkeringsbromsen manuellt.
Förhindra att bilen kommer i
rullning när motorn är igång
Dra kortvarigt i reglaget för att hindra att bilen
kommer i rullning när motorn är igång.
Parkera bilen med lossad parkeringsbroms
Vid mycket kall väderlekrekommenderar vi att du inte drar åtparkeringsbromsen (isbildning).
Hindra att bilen kommer i rullninggenom att lägga i en växel eller sätt en hjulkil mot något av hjulen.
Hindra att bilen kommer i rullning när
parkeringsbromsen är lossad) Stäng av motorn.
Kontrollampan i instrumenttavlan och på
re
glaget bekräftar att parkeringsbromsen
är åtdragen. ) Slå till tändningen igen utan att star ta
motorn.) Lossa parkeringsbromsen manuellt genom
att skjuta fram reglaget samtidigt som du
håller bromspedalen nedtrampad.
)Stäng av tändningen.

145
4
Körning

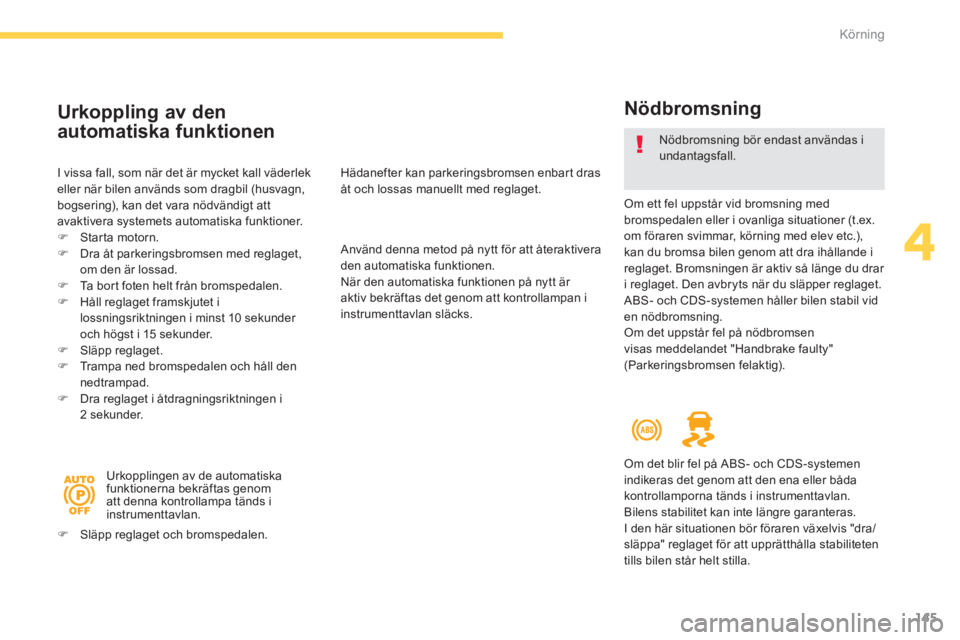

Nödbromsning


Om ett fel uppstår vid bromsning med
bromspedalen eller i ovanliga situationer (t.ex.
om föraren svimmar, körning med elev etc.),
kan du bromsa bilen genom att dra ihållande i
reglaget. Bromsningen är aktiv så länge du drar
i reglaget. Den avbryts när du släpper reglaget.
ABS- och CDS-systemen håller bilen stabil vid en nödbromsning.
Om det uppstår fel på nödbromsen
visas meddelandet "Handbrake
faulty"(Parkeringsbromsen felaktig).

Om det blir fel på ABS- och CDS-systemen
indikeras det
genom att den ena eller båda
kontrollamporna tänds i instrumenttavlan.
Bilens stabilitet kan inte längre garanteras.
I den här situationen bör föraren växelvis "dra/släppa" reglaget för att upprätthålla stabiliteten
tills bilen står helt stilla.



Nödbromsning bör endast användas i undantagsfall.

Använd denna metod på nytt för att återaktivera
den automatiska funktionen.
När den automatiska funktionen på nytt är aktiv bekräftas det genom att kontrollampan iinstrumenttavlan släcks.



Urkoppling av den
automatiska funktionen


I vissa fall, som när det är mycket kall väderlek eller när bilen används som dragbil (husvagn,
bogsering), kan det vara nödvändigt att
avaktivera systemets automatiska funktioner. )Star ta motorn. )Dra åt parkeringsbromsen med reglaget,om den är lossad.)Ta bor t foten helt från bromspedalen. )Håll reglaget framskjutet i
lossningsriktningen i minst 10 sekunder
och högst i 15 sekunder.)Släpp reglaget. )Trampa ned bromspedalen och håll den nedtrampad.)Dra reglaget i åtdragningsriktningen i
2 sekunder.
Urkopplingen av de automatiska funktionerna bekräftas genom att denna kontrollampa tänds i instrumenttavlan.
)Släpp reglaget och bromspedalen.
Hädane
fter kan parkeringsbromsen enbart dras åt och lossas manuellt med reglaget.

146
Körning
De olika varningssituationerna beskrivs i tabellen nedan.
Om det uppstår ett fel i den elmanövrerade parkeringsbromsen rekommenderar vi att du snarast kontaktar en CITROËN-verkstad eller en annan
kvalificerad verkstad.
SituationerKonsekvenser

Meddelandet "Parking brake fault " (" Fel på parkeringsbromsen
") och följande kontrollampa visas:

- Parkeringsbromsen lossas inte automatiskt.

- Om du försöker lossa parkeringsbromsen automatiskt visas ett hjälpmeddelande
när du ger gas, för att uppmana dig att lossa bromsen manuellt.
M
eddelandet "Parking brake fault
" (" Fel på parkeringsbromsen
") och följande kontrollampor visas:

- Vid en nödbromsning har systemet inte optimala prestanda.

- Om parkeringsbromsen inte kan lossas automatiskt visas ett hjälpmeddelande
när du ger gas, för att uppmana dig att lossa bromsen manuellt.
M
eddelandet "Parking brake fault
" (" Fel på parkeringsbromsen
") och följande kontrollampor visas:

- Den automatiska åtdragningen är inte tillgänglig. Du måste använda reglaget.

- Den elmanövrerade parkeringsbromsen kan endast användas manuellt.

- Om parkeringsbromsen inte heller kan lossas automatiskt visas ett
hjälpmeddelande när du ger gas, för att uppmana dig att lossa bromsen manuellt.
M
eddelandet "Parking brake fault" ("Fel på
parkeringsbromsen") visas och följande kontrollampor tänds:

- Om kommandona för att dra åt och lossa parkeringsbromsen inte fungerar är det fel på reglaget.

- De automatiska funktionerna ska användas under alla omständigheter och
återaktiveras automatiskt om det är fel på parkeringsbromsreglaget.

- Det går inte längre att låsa bilens hjul med motorn igång.

147
4
Körning
SituationerKonsekvenser

Meddelandet " Parking brake fault
" ("Fel på
parkeringsbromsen") visas och följande kontrollampor tänds: Ett fel har uppstått på parkeringsbromsen och de manuella och automatiska funktionerna kan vara verkningslösa.
Gör så här för att låsa bilens hjul när den står stilla:


- Dra i reglaget och håll det åtdraget i ca 7 - 15 sekunder, tills kontrollampan tänds i
in
strumenttavlan.
Om denna procedur inte fungerar bör du se till att bilen inte kan börja rulla.


- Parkera på en plan yta.

- Lägg i en växel om du har en bil med manuell växellåda eller en EGS-växellåda
eller ställ växelväljaren i läge P
om din bil har en automatlåda.

- Sätt om möjligt en hjulkil mot ett av hjulen.
Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad.
M
eddelandet " Parking brake fault
" ("Fel på
parkeringsbromsen") visas och följande kontrollampor tänds:

- Parkeringsbromsens prestanda är inte längre optimala för att parkera bilen säker tunder alla omständigheter.
Parkera bilen på ett säkert sätt:


- Parkera på en plan
yta.

- Lägg i en växel om du har en bil med manuell växellåda eller en EGS-växellådaeller ställ växelväljaren i läge P
om din bil har en automatlåda.

- Sätt om möjligt en hjulkil mot ett av hjulen.
Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad.
Om kontrollamporna Pblinkar när bilen star tas tyder det på att parkeringsbromsen är
dåligt lossad.
Stanna bilen snarast möjligt och försök att lossa parkeringsbromsen helt med hjälp avreglaget, med foten på bromsen.
M
eddelandet " Battery fault
" ("Fel på batteriet") visas och
följande kontrollampa tänds:

- Batteriets laddningsnivå är mycket låg och du behöver kontrollera att bilen intekan komma i rullning: lägg i en växel om bilen har en manuell växellåda eller
placera en hjulkil mot något av hjulen.

-
När batteriet är helt urladdat blir reglagen verkningslösa. Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad för att få hjälp.

148
Körning

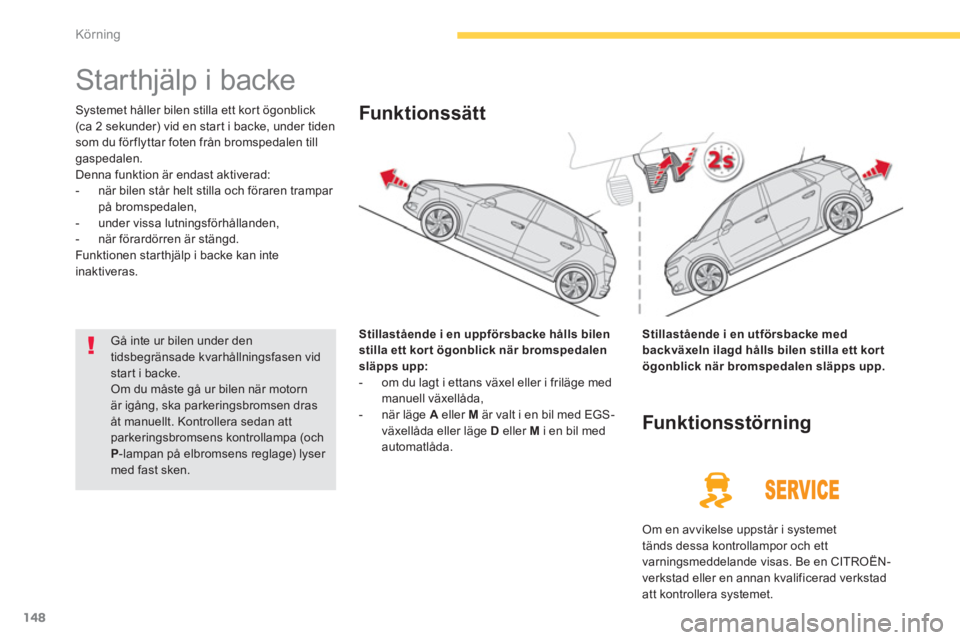

Starthjälp i backe
Systemet håller bilen stilla ett kort ögonblick(ca 2 sekunder) vid en star t i backe, under tiden som du för flyttar foten från bromspedalen till
gaspedalen.
Denna funktion är endast aktiverad:
- när bilen står helt stilla och föraren trampar
på bromspedalen,
- under vissa lutningsförhållanden,
- när
förardörren är stängd.
Funktionen starthjälp i backe kan inte
inaktiveras.
Stillastående i en u
ppförsbacke hålls bilen stilla ett kor t ögonblick när bromspedalensläpps upp:

- om du lagt i ettans växel eller i friläge med
manuell växellåda,

- n
är läge Aeller Mär valt i en bil med EGS-
växellåda eller läge D eller M
i en bil medautomatlåda.


Funk tionssätt
Stillastående i en utförsbacke med backväxeln ilagd hålls bilen stilla ett kor t ögonblick när bromspedalen släpps upp.

Funktionsstörning

Om en avvikelse uppstår i systemet
tänds dessa kontrollampor och ett
varningsmeddelande visas. Be en CITROËN-
verkstad eller en annan kvalificerad verkstad
att kontrollera systemet.
Gå inte ur bilen under den tidsbegränsade kvarhållningsfasen vid star t i backe.
Om du måste gå ur bilen när motorn är igång, ska parkeringsbromsen dras åt manuellt. Kontrollera sedan attparkeringsbromsens kontrollampa (och P
-lampan på elbromsens reglage) lyser med fast sken.
