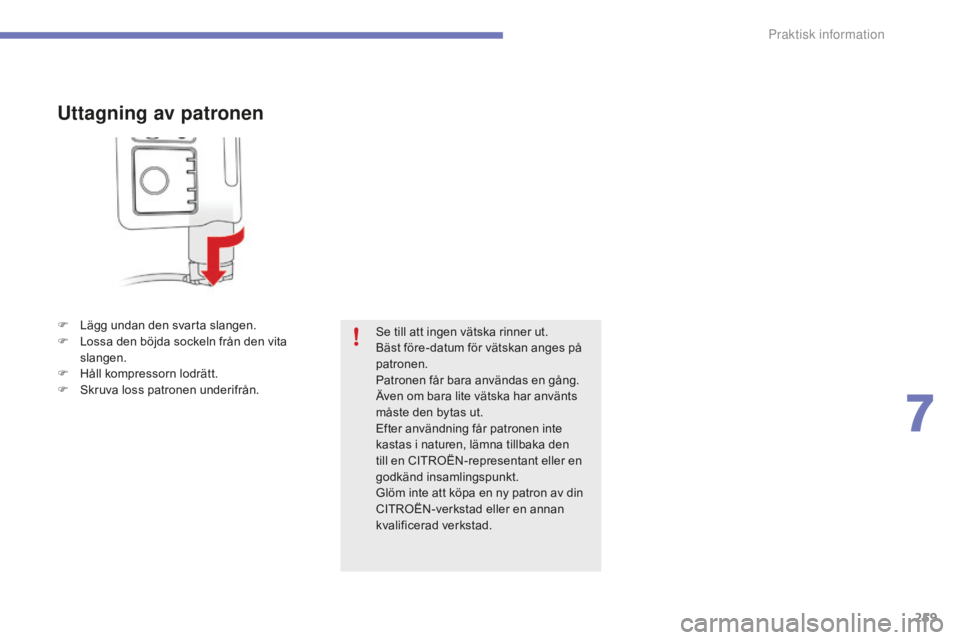

Uttagning av patronen
F Lägg undan den svarta slangen.
F L ossa den böjda sockeln från den vita
slangen.
F

H
åll kompressorn lodrätt.
F

S
kruva loss patronen underifrån. Se till att ingen vätska rinner ut.
Bäst före-datum för vätskan anges på
patronen.
Patronen får bara användas en gång.
Även om bara lite vätska har använts
måste den bytas ut.
Efter användning får patronen inte
kastas i naturen, lämna tillbaka den
till en CITROËN-representant eller en
godkänd insamlingspunkt.
Glöm inte att köpa en ny patron av din
CITROËN-verkstad eller en annan
kvalificerad verkstad.
7
Praktisk information

260
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014

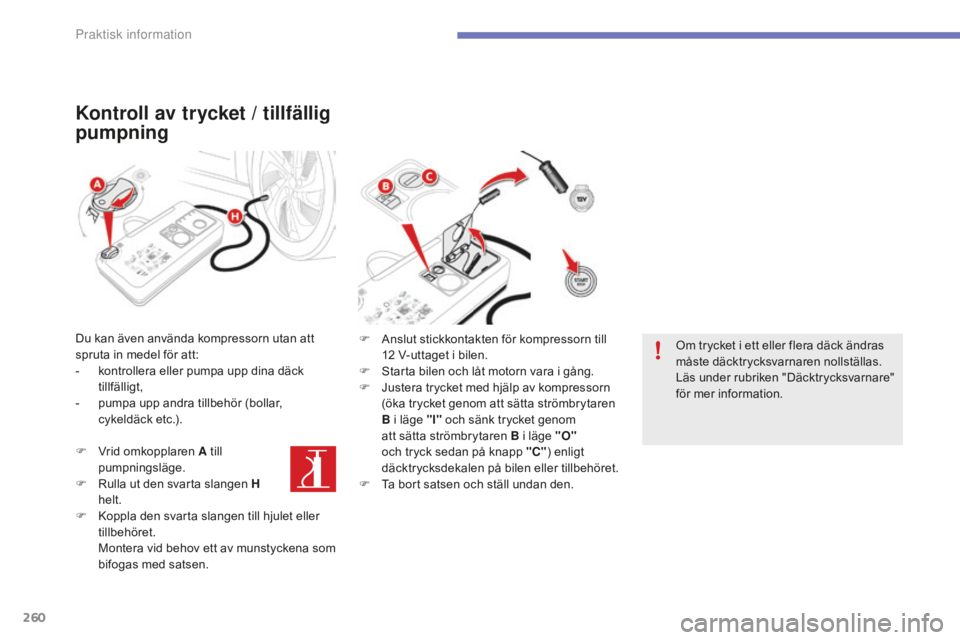

Kontroll av trycket / tillfällig
pumpning
Du kan även använda kompressorn utan att
spruta in medel för att:
-
k
ontrollera eller pumpa upp dina däck
tillfälligt,
-

p
umpa upp andra tillbehör (bollar,
cykeldäck etc.).
F

V
rid omkopplaren A till
pumpningsläge.
F

R
ulla ut den svarta slangen H
helt.
F

K
oppla den svarta slangen till hjulet eller
tillbehöret.
M

ontera vid behov ett av munstyckena som
bifogas med satsen. F
A nslut stickkontakten för kompressorn till
12
V-uttaget i bilen.
F

S
tarta bilen och låt motorn vara i gång.
F

J
ustera trycket med hjälp av kompressorn
(öka trycket genom att sätta strömbrytaren
B i läge "l" och sänk trycket genom
att sätta strömbrytaren B i läge "O"
och tryck sedan på knapp "C" ) enligt
däcktrycksdekalen på bilen eller tillbehöret.
F

T
a bort satsen och ställ undan den.Om trycket i ett eller flera däck ändras
måste däcktrycksvarnaren nollställas.
Läs under rubriken "Däcktrycksvarnare"
för mer information.
Praktisk information

261
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
Byta hjul
Verktygen har placerats i bagageutrymmet
under golvmattan.
Flytta undan mattan för att komma åt dem.

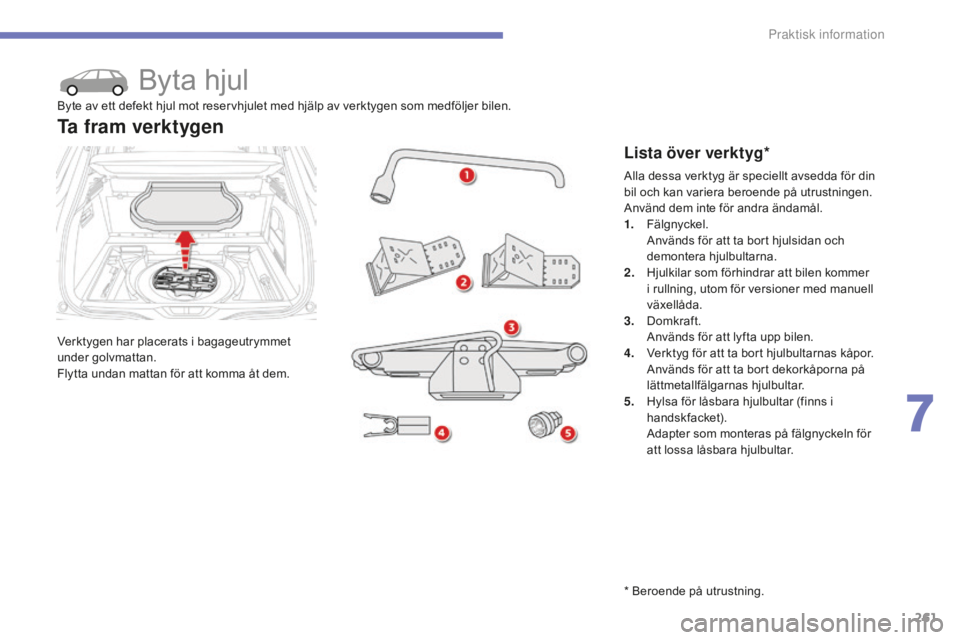

Ta fram verktygen
Lista över verktyg*
Byte av ett defekt hjul mot reservhjulet med hjälp av verktygen som medföljer bilen.* Beroende på utrustning. Alla dessa verktyg är speciellt avsedda för din
bil och kan variera beroende på utrustningen.
Använd dem inte för andra ändamål.
1.
Fä
lgnyckel.
A

nvänds för att ta bort hjulsidan och
demontera hjulbultarna.
2.
H

julkilar som förhindrar att bilen kommer
i rullning, utom för versioner med manuell
växellåda.
3.
D

omkraft.
A

nvänds för att lyfta upp bilen.
4.
V

erktyg för att ta bort hjulbultarnas kåpor.
A

nvänds för att ta bort dekorkåporna på
lättmetallfälgarnas hjulbultar.
5.
H

ylsa för låsbara hjulbultar (finns i
handskfacket).
A

dapter som monteras på fälgnyckeln för
att lossa låsbara hjulbultar.
7
Praktisk information

262
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
Ta bort hjulet så här
F Skruva loss den gröna centrumskruven.
F S tående bakom bilen lyfter du upp
reservhjulet mot dig.
F

T
a ut hjulet från bagageutrymmet. Eftersom reservhjulet är smalare än
bilens övriga hjul ska dessa placeras
i bagageutrymmet vid en eventuell
punktering.

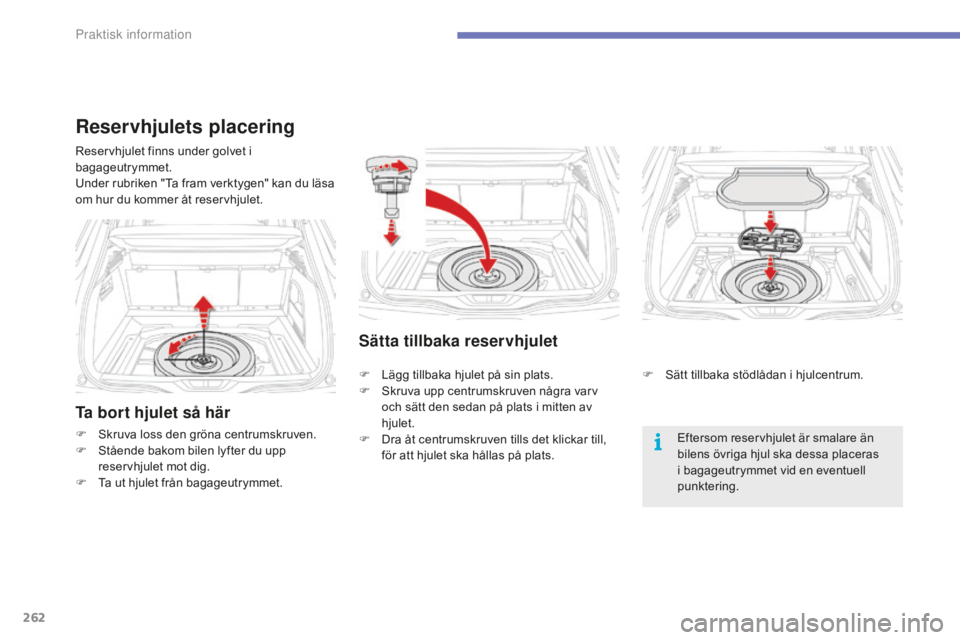

Reservhjulet finns under golvet i
bagageutrymmet.
Under rubriken "Ta fram verktygen" kan du läsa
om hur du kommer åt reservhjulet.
Reservhjulets placering
Sätta tillbaka reservhjulet
F Lägg tillbaka hjulet på sin plats.
F
S kruva upp centrumskruven några varv
och sätt den sedan på plats i mitten av
hjulet.
F

D
ra åt centrumskruven tills det klickar till,
för att hjulet ska hållas på plats. F
S ätt tillbaka stödlådan i hjulcentrum.
Praktisk information

263
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
* Beroende på version. En komplett uppsättning levereras med reservhjulet.
Byta hjulSå här byter du ut ett punkterat hjul mot reservhjulet med hjälp av verktygen som medföljer bilen.
En del av verktygen kan tas fram från
bagageutrymmet. Hjulkilarna 2
och
fälgnyckelförlängaren 6
hittar du i ett fack på
höger sida av bagagerumströskeln.
Fälgnyckeln 1

och bogseringsöglan
7

förvaras i ett fack på vänster sida av
bagagerumströskeln.
Övriga verktyg, domkraften 3
och verktyget för
hjulbultarnas dekorkåpor 4
(lättmetallfälgar),
finns i en låda som sitter i reservhjulet. Enheten
sitter fäst under bilen med ett vinsch-system.
(Läs under rubriken "Ta fram reservhjulet").

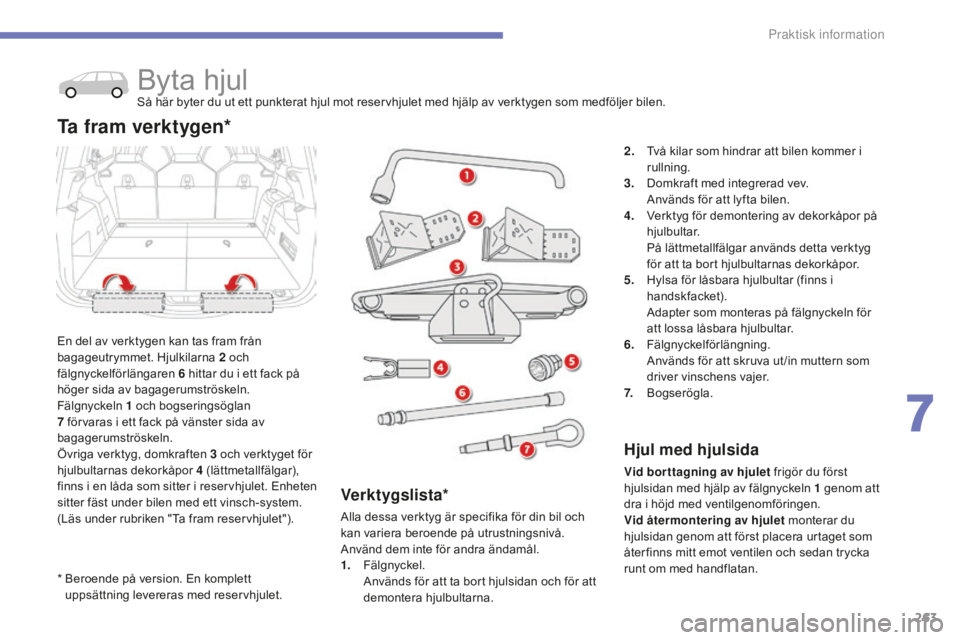

Ta fram verktygen*
2. Två kilar som hindrar att bilen kommer i rullning.
3.
D

omkraft med integrerad vev.
A

nvänds för att lyfta bilen.
4.
V

erktyg för demontering av dekorkåpor på
hjulbultar.
P

å lättmetallfälgar används detta verktyg
för att ta bort hjulbultarnas dekorkåpor.
5.
H

ylsa för låsbara hjulbultar (finns i
handskfacket).
A

dapter som monteras på fälgnyckeln för
att lossa låsbara hjulbultar.
6.
F

älgnyckelförlängning.
A

nvänds för att skruva ut /in muttern som
driver vinschens vajer.
7.
B

ogserögla.
Hjul med hjulsida
Vid bor ttagning av hjulet frigör du först
hjulsidan med hjälp av fälgnyckeln 1 genom att
dra i höjd med ventilgenomföringen.
Vid återmontering av hjulet monterar du
hjulsidan genom att först placera urtaget som
åter finns mitt emot ventilen och sedan trycka
runt om med handflatan.
Ver k t ygslista*
Alla dessa verktyg är specifika för din bil och
kan variera beroende på utrustningsnivå.
Använd dem inte för andra ändamål.
1.
Fä

lgnyckel.
A

nvänds för att ta bort hjulsidan och för att
demontera hjulbultarna.
7
Praktisk information

264
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
* Beroende på version.
Ta fram reservhjuletReservhjulet hålls fast av ett vinschsystem
under bilen.

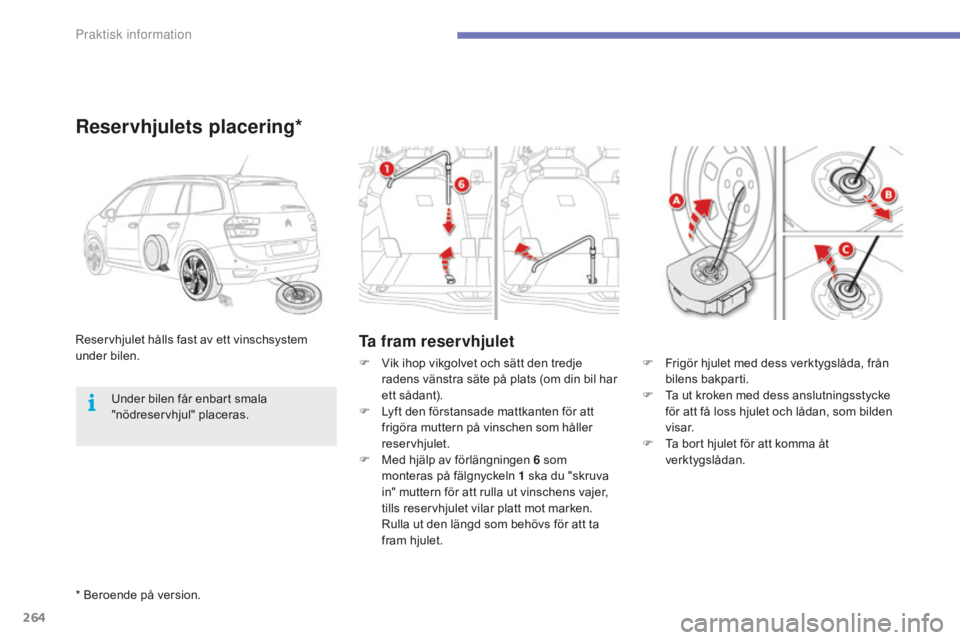

Reservhjulets placering*
F Frigör hjulet med dess verktygslåda, från bilens bakparti.
F

T
a ut kroken med dess anslutningsstycke
för att få loss hjulet och lådan, som bilden
v i s a r.
F

T
a bort hjulet för att komma åt
verktygslådan.
F
V
ik ihop vikgolvet och sätt den tredje
radens vänstra säte på plats (om din bil har
ett sådant).
F

L

yft den förstansade mattkanten för att
frigöra muttern på vinschen som håller
reservhjulet.
F

M

ed hjälp av förlängningen 6

som
monteras på fälgnyckeln 1

ska du "skruva
in" muttern för att rulla ut vinschens vajer,
tills reservhjulet vilar platt mot marken.
Rulla ut den längd som behövs för att ta
fram hjulet.
Under bilen får enbart smala
"nödreservhjul" placeras.
Praktisk information

265
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
Det punkterade hjulet kan inte
sättas fast under bilen. Det ska
placeras i bagageutrymmet. Använd
ett skyddsöverdrag för att skydda
bagageutrymmet.

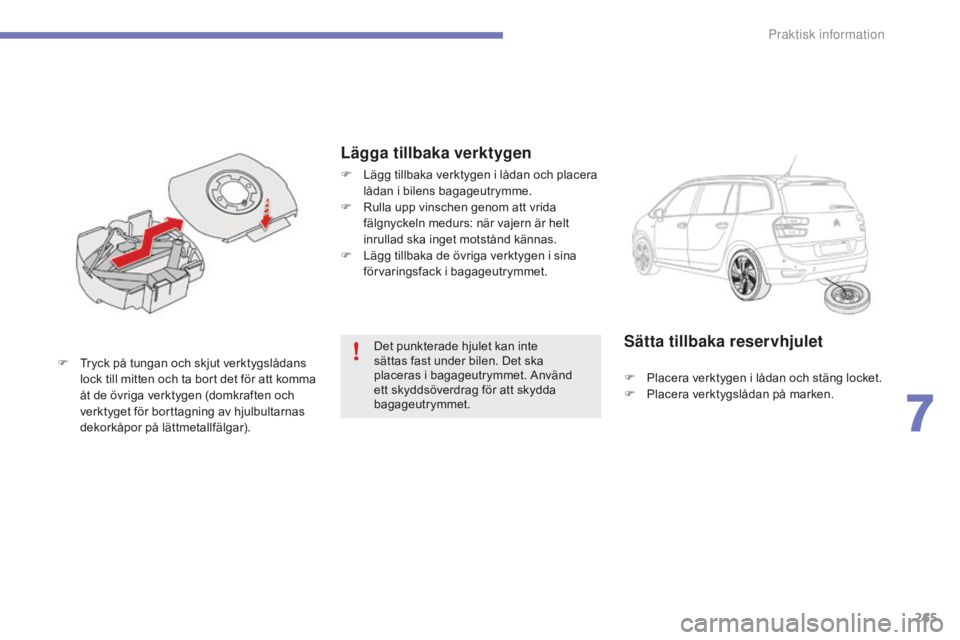

F

T

ryck på tungan och skjut verktygslådans
lock till mitten och ta bort det för att komma
åt de övriga verktygen (domkraften och
verktyget för borttagning av hjulbultarnas
dekorkåpor på lättmetallfälgar).Sätta tillbaka reservhjulet
F Placera verktygen i lådan och stäng locket.
F P lacera verktygslådan på marken.
Lägga tillbaka verktygen
F Lägg tillbaka verktygen i lådan och placera lådan i bilens bagageutrymme.
F

R
ulla upp vinschen genom att vrida
fälgnyckeln medurs: när vajern är helt
inrullad ska inget motstånd kännas.
F

L
ägg tillbaka de övriga verktygen i sina
förvaringsfack i bagageutrymmet.
7
Praktisk information

266
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014

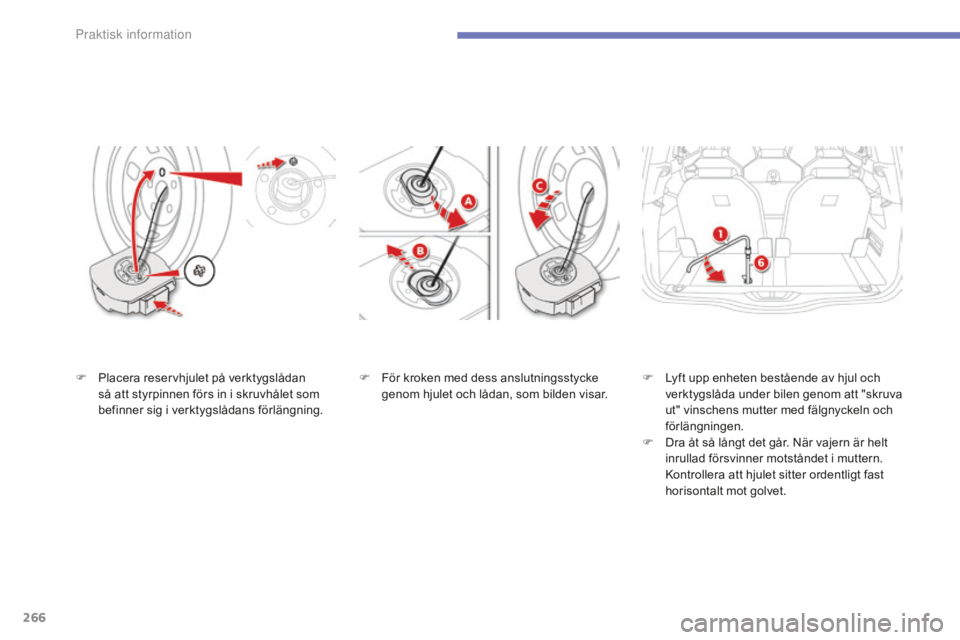

F För kroken med dess anslutningsstycke genom hjulet och lådan, som bilden visar. F
L yft upp enheten bestående av hjul och
verktygslåda under bilen genom att "skruva
ut" vinschens mutter med fälgnyckeln och
förlängningen.
F

D
ra åt så långt det går. När vajern är helt
inrullad försvinner motståndet i muttern.
K

ontrollera att hjulet sitter ordentligt fast
horisontalt mot golvet.
F
P
lacera reservhjulet på verktygslådan
så att styrpinnen förs in i skruvhålet som
befinner sig i verktygslådans förlängning.
Praktisk information

267
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014

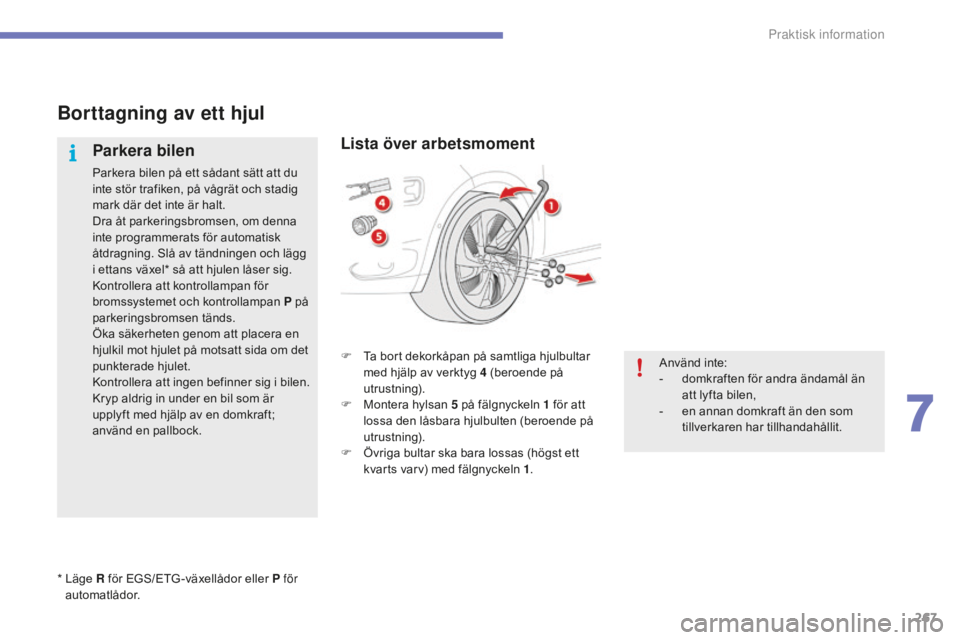

Borttagning av ett hjul
Parkera bilen
Parkera bilen på ett sådant sätt att du
inte stör trafiken, på vågrät och stadig
mark där det inte är halt.
Dra åt parkeringsbromsen, om denna
inte programmerats för automatisk
åtdragning. Slå av tändningen och lägg
i ettans växel* så att hjulen låser sig.
Kontrollera att kontrollampan för
bromssystemet och kontrollampan P på
parkeringsbromsen tänds.
Öka säkerheten genom att placera en
hjulkil mot hjulet på motsatt sida om det
punkterade hjulet.
Kontrollera att ingen befinner sig i bilen.
Kryp aldrig in under en bil som är
upplyft med hjälp av en domkraft;
använd en pallbock.
Lista över arbetsmoment
F Ta bort dekorkåpan på samtliga hjulbultar med hjälp av verktyg 4 (beroende på
utrustning).
F

M
ontera hylsan 5 på fälgnyckeln 1 för att
lossa den låsbara hjulbulten (beroende på
utrustning).
F

Ö
vriga bultar ska bara lossas (högst ett
kvarts varv) med fälgnyckeln 1 .
*

L

äge R för EGS/ETG -växellådor eller P för
automatlådor. Använd inte:
-

d
omkraften för andra ändamål än
att lyfta bilen,
-

e
n annan domkraft än den som
tillverkaren har tillhandahållit.
7
Praktisk information

268
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014

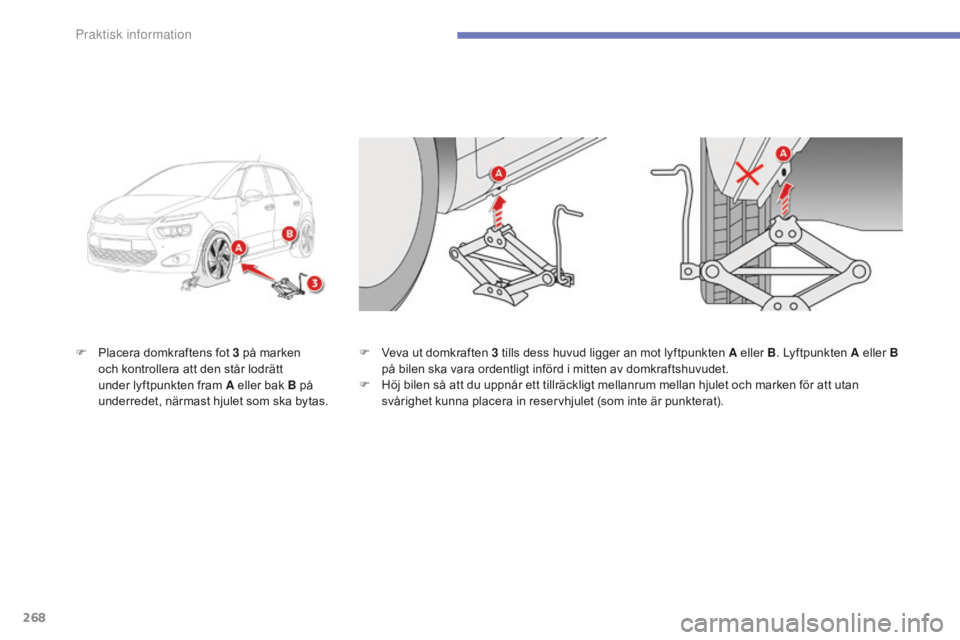

F Placera domkraftens fot 3 på marken
och kontrollera att den står lodrätt
under lyftpunkten fram A eller bak B på
underredet, närmast hjulet som ska bytas. F
V eva ut domkraften 3 tills dess huvud ligger an mot lyftpunkten A eller B
. Lyftpunkten A eller B
på bilen ska vara ordentligt införd i mitten av domkraftshuvudet.
F

H
öj bilen så att du uppnår ett tillräckligt mellanrum mellan hjulet och marken för att utan
svårighet kunna placera in reservhjulet (som inte är punkterat).
Praktisk information
