CITROEN C4 SPACETOURER 2015 InstruktionsbÖcker (in Swedish)

299
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014

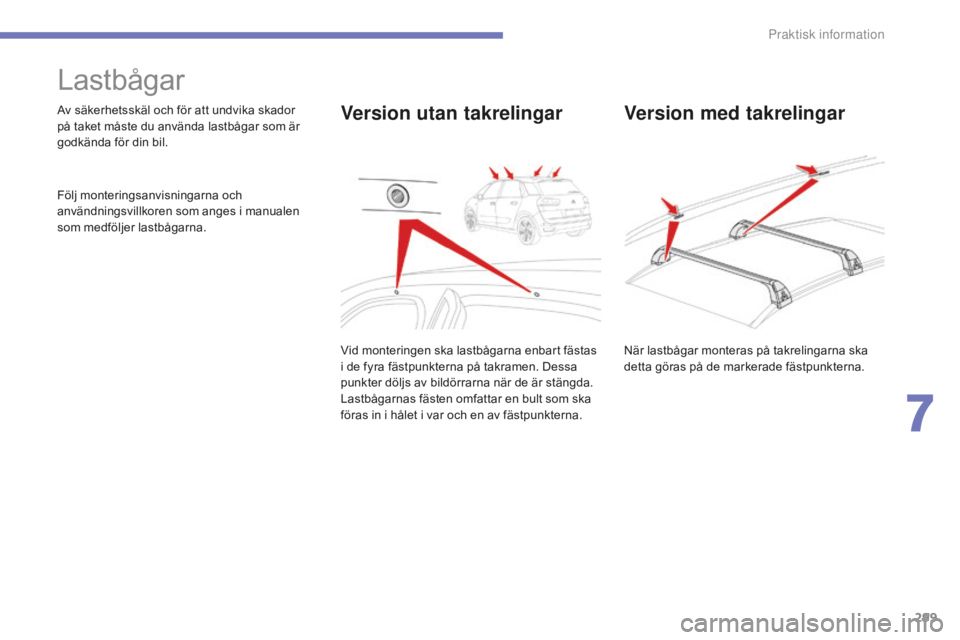

Lastbågar
Av säkerhetsskäl och för att undvika skador
på taket måste du använda lastbågar som är
godkända för din bil.
Följ monteringsanvisningarna och
användningsvillkoren som anges i manualen
som medföljer lastbågarna.Version med takrelingar
Vid monteringen ska lastbågarna enbart fästas
i de fyra fästpunkterna på takramen. Dessa
punkter döljs av bildörrarna när de är stängda.
Lastbågarnas fästen omfattar en bult som ska
föras in i hålet i var och en av fästpunkterna.
Version utan takrelingar
När lastbågar monteras på takrelingarna ska
detta göras på de markerade fästpunkterna.
7
Praktisk information

300
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014

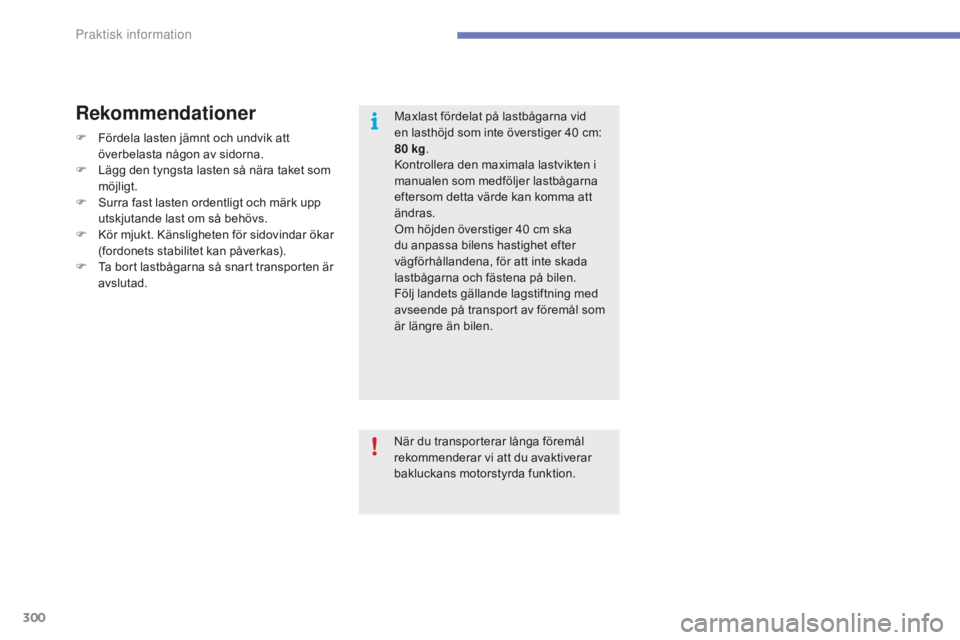

Maxlast fördelat på lastbågarna vid
en lasthöjd som inte överstiger 40 cm:
80
kg.
Kontrollera den maximala lastvikten i
manualen som medföljer lastbågarna
eftersom detta värde kan komma att
ändras.
Om höjden överstiger 40
cm ska
du anpassa bilens hastighet efter
vägförhållandena, för att inte skada
lastbågarna och fästena på bilen.
Följ landets gällande lagstiftning med
avseende på transport av föremål som
är längre än bilen.
F

F

ördela lasten jämnt och undvik att
överbelasta någon av sidorna.
F

L

ägg den tyngsta lasten så nära taket som
möjligt.
F

S

urra fast lasten ordentligt och märk upp
utskjutande last om så behövs.
F

K

ör mjukt. Känsligheten för sidovindar ökar
(fordonets stabilitet kan påverkas).
F

T

a bort lastbågarna så snart transporten är
avslutad.Rekommendationer
När du transporterar långa föremål
rekommenderar vi att du avaktiverar
bakluckans motorstyrda funktion.
Praktisk information

301
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014

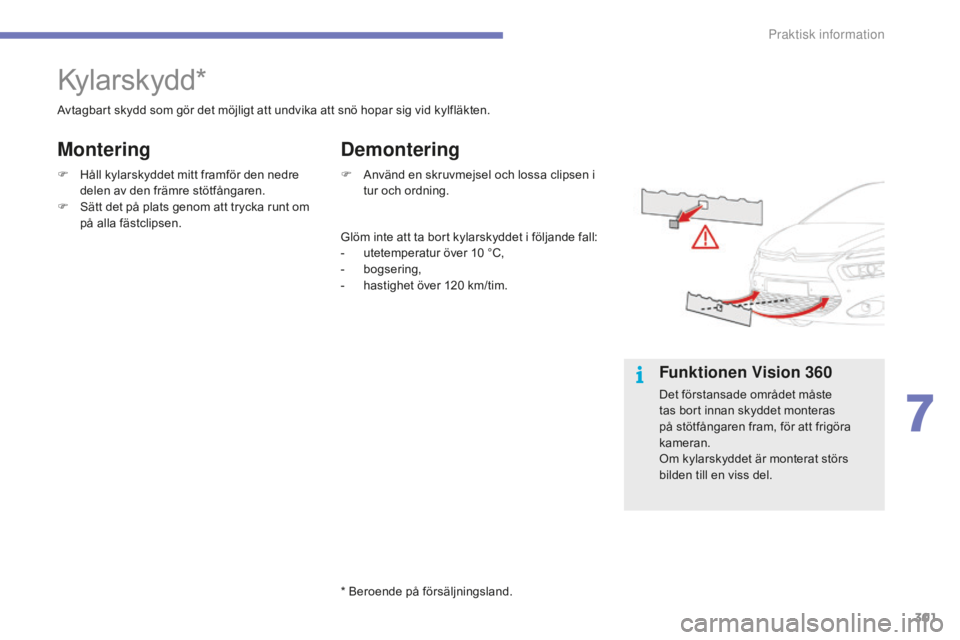

Kylarskydd*
Avtagbart skydd som gör det möjligt att undvika att snö hopar sig vid kylfläkten.
F
H
åll kylarskyddet mitt framför den nedre
delen av den främre stötfångaren.
F

S
ätt det på plats genom att trycka runt om
på alla fästclipsen. F

A
nvänd en skruvmejsel och lossa clipsen i
tur och ordning.
* Beroende på försäljningsland. Glöm inte att ta bort kylarskyddet i följande fall:
-
u
tetemperatur över 10 °C,
-
b

ogsering,
-

h
astighet över 120 km/tim.
Demontering
Montering
Funktionen Vision 360
Det förstansade området måste
tas bort innan skyddet monteras
på stötfångaren fram, för att frigöra
kameran.
Om kylarskyddet är monterat störs
bilden till en viss del.
7
Praktisk information

302
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014

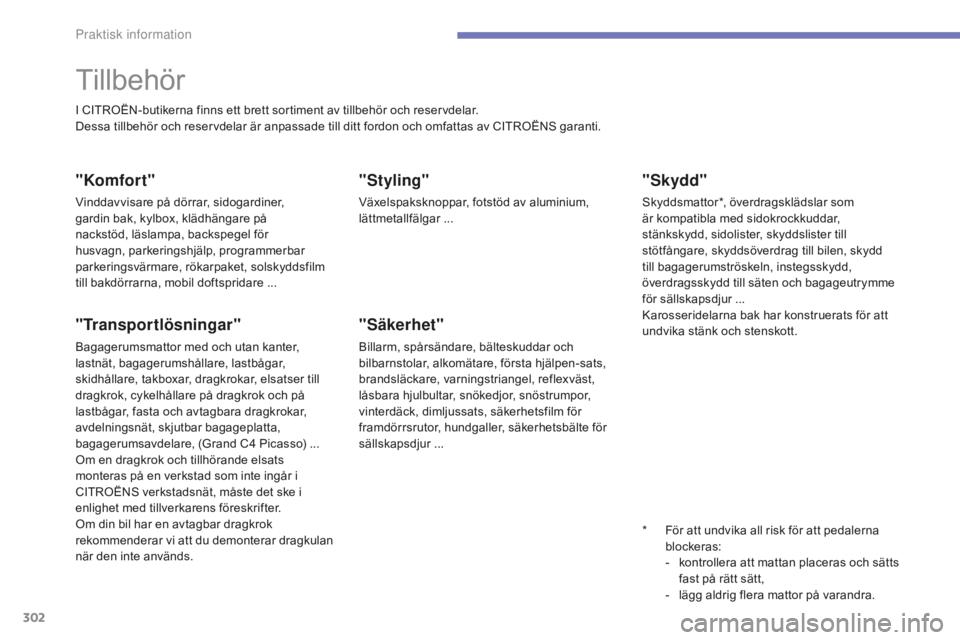

Tillbehör
I CITROËN-butikerna finns ett brett sortiment av tillbehör och reservdelar.
Dessa tillbehör och reservdelar är anpassade till ditt fordon och omfattas av CITROËNS garanti.
"Komfort"
Vinddavvisare på dörrar, sidogardiner,
gardin bak, kylbox, klädhängare på
nackstöd, läslampa, backspegel för
husvagn, parkeringshjälp, programmerbar
parkeringsvärmare, rökarpaket, solskyddsfilm
till bakdörrarna, mobil doftspridare ...
"Transportlösningar"
Bagagerumsmattor med och utan kanter,
lastnät, bagagerumshållare, lastbågar,
skidhållare, takboxar, dragkrokar, elsatser till
dragkrok, cykelhållare på dragkrok och på
lastbågar, fasta och avtagbara dragkrokar,
avdelningsnät, skjutbar bagageplatta,
bagagerumsavdelare, (Grand C4 Picasso) ...
Om en dragkrok och tillhörande elsats
monteras på en verkstad som inte ingår i
CITROËNS verkstadsnät, måste det ske i
enlighet med tillverkarens föreskrifter.
Om din bil har en avtagbar dragkrok
rekommenderar vi att du demonterar dragkulan
när den inte används.
"Styling"
Växelspaksknoppar, fotstöd av aluminium,
lättmetallfälgar ...
"Säkerhet"
Billarm, spårsändare, bälteskuddar och
bilbarnstolar, alkomätare, första hjälpen-sats,
brandsläckare, varningstriangel, reflexväst,
låsbara hjulbultar, snökedjor, snöstrumpor,
vinterdäck, dimljussats, säkerhetsfilm för
framdörrsrutor, hundgaller, säkerhetsbälte för
sällskapsdjur ...
"Skydd"
Skyddsmattor*, överdragsklädslar som
är kompatibla med sidokrockkuddar,
stänkskydd, sidolister, skyddslister till
stötfångare, skyddsöverdrag till bilen, skydd
till bagagerumströskeln, instegsskydd,
överdragsskydd till säten och bagageutrymme
för sällskapsdjur ...
Karosseridelarna bak har konstruerats för att
undvika stänk och stenskott.
*

F
ör att undvika all risk för att pedalerna
blockeras:
-

k
ontrollera att mattan placeras och sätts
fast på rätt sätt,
-

l
ägg aldrig flera mattor på varandra.
Praktisk information

303
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
Montering av elektriska utrustningar
eller tillbehör som inte rekommenderas
av CITROËN kan medföra fel på
fordonets elsystem och för hög
elförbrukning.
Ta kontakt med en CITROËN-handlare
för att ta reda på vilka utrustningar eller
tillbehör som är godkända.
Installation av radiosändare
Före all eftermontering av radiosändare
med utvändig antenn på bilen,
rekommenderar vi att du vänder
dig till din CITROËN-handlare, som
kan förse dig med information om
vilka specifikationer som måste
uppfyllas (frekvensband, maximal
uteffekt, antennposition, specifika
installationsvillkor) av de sändare som
kan monteras, i enlighet med direktivet
för elektromagnetisk kompabilitet för
fordon (2004/104/EG).Beroende på lagstiftningen i landet
kan det vara obligatoriskt med viss
säkerhetsutrustning: reflexväst,
varningstriangel, alkotestare,
reservlampor, reservsäkringar,
brandsläckare, första hjälpen-sats,
stänkskydd baktill på bilen etc.
"Multimedia"
Högtalare, Hi-Fi-modul, head up-display,
portabla navigatorer, trafikvarningssystem,
portabel videoskärm, hållare för videoenheter,
telefonhållare, videopaket med två skärmar,
mobil videospelare, CD-spelare, eluttag
230V/50Hz, nätadapter 230
V/12 V, laddare för
iPhone/iPad ...
Hos din CITROËN-handlare hittar du även
produkter för (in- och utvändig) rengöring, som
t.ex. våra miljöprodukter "TECHNATURE",
produkter för påfyllning (spolarvätska etc.),
sprayburkar och pennor för bättring av
karosslack som exakt motsvarar färgtonen på
din bil, refill-produkter (patron till satsen för
provisoriska däckreparationer etc.) ...
7
Praktisk information

304

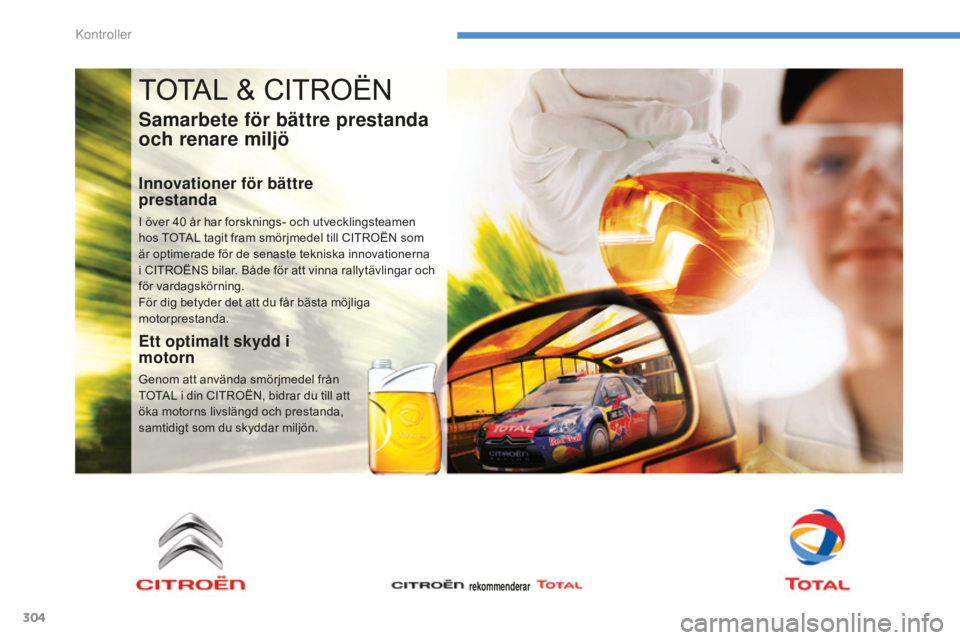

TOTAL & CITROËN
Samarbete för bättre prestanda
och renare miljö
Innovationer för bättre
prestanda
I över 40 år har forsknings- och utvecklingsteamen
h os TOTAL tagit fram smörjmedel till CITROËN som
är optimerade för de senaste tekniska innovationerna
i CITROËNS bilar. Både för att vinna rallytävlingar och
för vardagskörning.
För dig betyder det att du får bästa möjliga
motorprestanda.
Ett optimalt skydd i
motorn
Genom att använda smörjmedel från
TOTAL i din CITROËN, bidrar du till att
öka motorns livslängd och prestanda,
samtidigt som du skyddar miljön.
rekommenderar
Kontroller

305

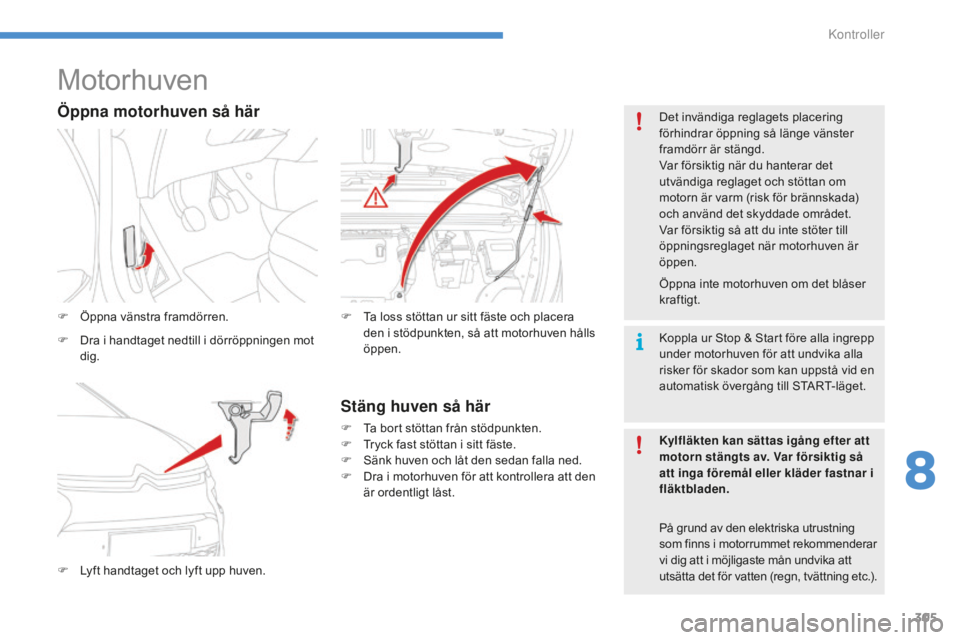

Motorhuven
F Öppna vänstra framdörren.
F
L
yft handtaget och lyft upp huven. F
T a loss stöttan ur sitt fäste och placera
den i stödpunkten, så att motorhuven hålls
öppen.
Öppna motorhuven så här
F Dra i handtaget nedtill i dörröppningen mot dig. Koppla ur Stop & Start före alla ingrepp
under motorhuven för att undvika alla
risker för skador som kan uppstå vid en
automatisk övergång till START-läget.
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen. Öppna inte motorhuven om det blåser
kraftigt. Det invändiga reglagets placering
förhindrar öppning så länge vänster
framdörr är stängd.
Var försiktig när du hanterar det
utvändiga reglaget och stöttan om
motorn är varm (risk för brännskada)
och använd det skyddade området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är
öppen.
På grund av den elektriska utrustning
som finns i motorrummet rekommenderar
vi dig att i möjligaste mån undvika att
utsätta det för vatten (regn, tvättning etc.).
Stäng huven så här
F Ta bort stöttan från stödpunkten.
F T ryck fast stöttan i sitt fäste.
F

S
änk huven och låt den sedan falla ned.
F

D
ra i motorhuven för att kontrollera att den
är ordentligt låst.
8
Kontroller

306

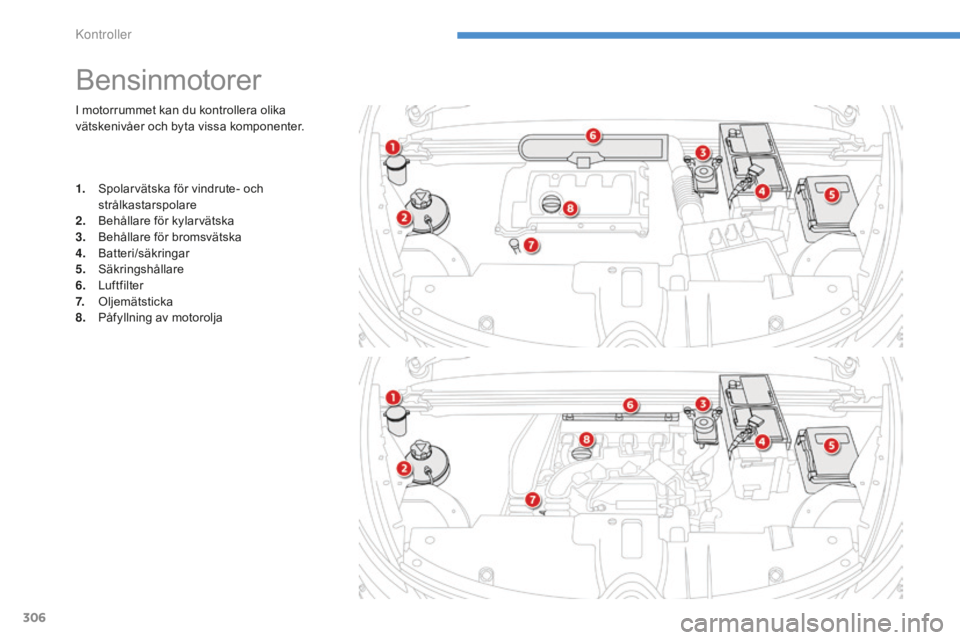

I motorrummet kan du kontrollera olika
vätskenivåer och byta vissa komponenter.
Bensinmotorer
1. Spolarvätska för vindrute- och strålkastarspolare
2.
B

ehållare för kylarvätska
3.
B

ehållare för bromsvätska
4.
B

atteri/säkringar
5.
S

äkringshållare
6.
Lu

ftfilter
7.
O

ljemätsticka
8.
P

åfyllning av motorolja
Kontroller

307
I motorrummet kan du kontrollera olika
vätskenivåer, byta vissa komponenter och
avlufta bränslesystemet.

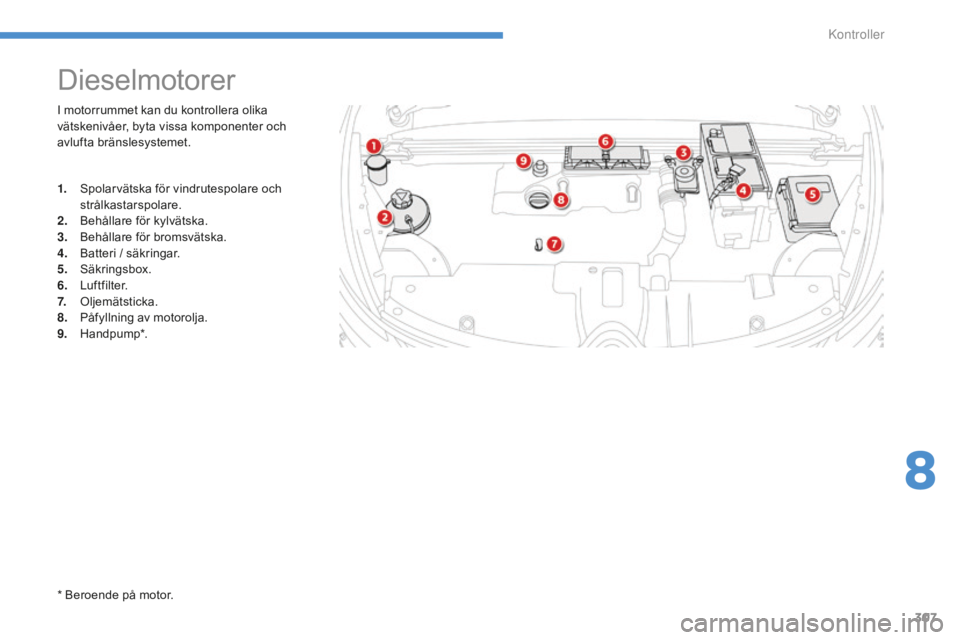

Dieselmotorer
1. Spolarvätska för vindrutespolare och strålkastarspolare.
2.
B

ehållare för kylvätska.
3.
B

ehållare för bromsvätska.
4.
B

atteri / säkringar.
5.
S

äkringsbox.
6.
Lu

ftfilter.
7.
O

ljemätsticka.
8.
P

åfyllning av motorolja.
9.
H

andpump*.
* Beroende på motor.
8
Kontroller

308

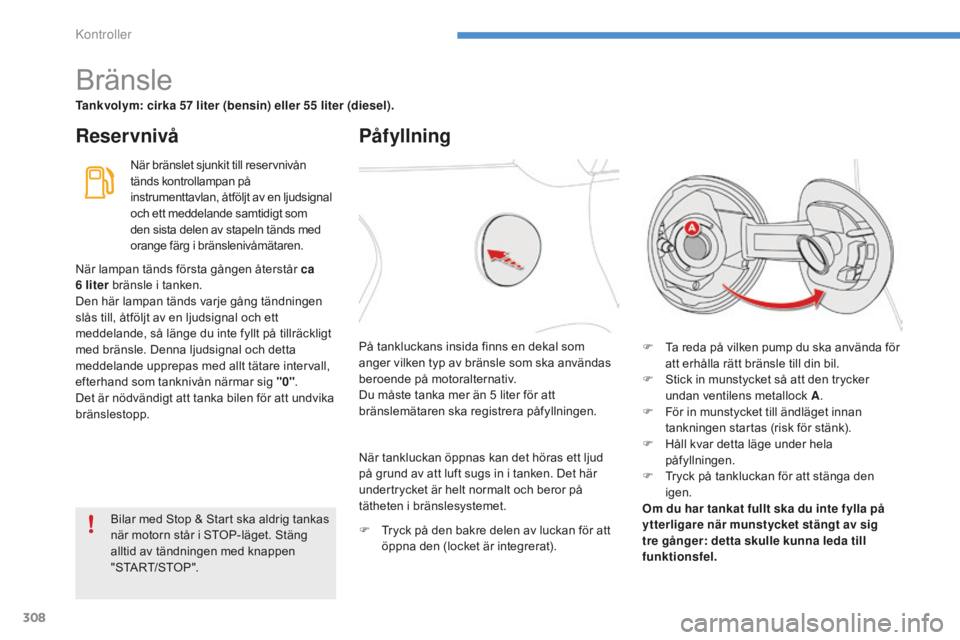

Bränsle
Tankvolym: cirka 57 liter (bensin) eller 55 liter (diesel).
Reser vnivåPåfyllning
När bränslet sjunkit till reservnivån
tänds kontrollampan på
instrumenttavlan, åtföljt av en ljudsignal
och ett meddelande samtidigt som
den sista delen av stapeln tänds med
orange färg i bränslenivåmätaren.
F

T
a reda på vilken pump du ska använda för
att erhålla rätt bränsle till din bil.
F

S
tick in munstycket så att den trycker
undan ventilens metallock A .
F

F
ör in munstycket till ändläget innan
tankningen startas (risk för stänk).
F

H
åll kvar detta läge under hela
påfyllningen.
F

T
ryck på tankluckan för att stänga den
igen.
Om du har tankat fullt ska du inte fylla på
ytterligare när munstycket stängt av sig
tre gånger: detta skulle kunna leda till
funktionsfel.
På tankluckans insida finns en dekal som
anger vilken typ av bränsle som ska användas
beroende på motoralternativ.
Du måste tanka mer än 5
liter för att
bränslemätaren ska registrera påfyllningen.
När lampan tänds första gången återstår ca
6

liter bränsle i tanken.
Den här lampan tänds varje gång tändningen
slås till, åtföljt av en ljudsignal och ett
meddelande, så länge du inte fyllt på tillräckligt
med bränsle. Denna ljudsignal och detta
meddelande upprepas med allt tätare intervall,
efterhand som tanknivån närmar sig "0" .
Det är nödvändigt att tanka bilen för att undvika
bränslestopp.
När tankluckan öppnas kan det höras ett ljud
på grund av att luft sugs in i tanken. Det här
undertrycket är helt normalt och beror på
tätheten i bränslesystemet.
F

T
ryck på den bakre delen av luckan för att
öppna den (locket är integrerat).
Bilar med Stop & Start ska aldrig tankas
när motorn står i STOP-läget. Stäng
alltid av tändningen med knappen
"START/STOP".
