CITROEN C4 SPACETOURER 2015 InstruktionsbÖcker (in Swedish)

269
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
F Ta bort hjulbultarna och förvara dem på en ren plats.
F

T
a loss hjulet.
Kontrollera att domkraften står stabilt.
Om underlaget är halt eller löst riskerar
du att domkraften börjar glida eller
sjunker ihop - Risk för skador!
Var noga med att enbart placera
domkraften i punkterna A eller B under
bilen och kontrollera att lyftpunkten på
bilen är centrerad på domkraftshuvudet.
Annars finns det risk för skador på bilen
och/eller att domkraften sjunker ihop -
Risk för skador!

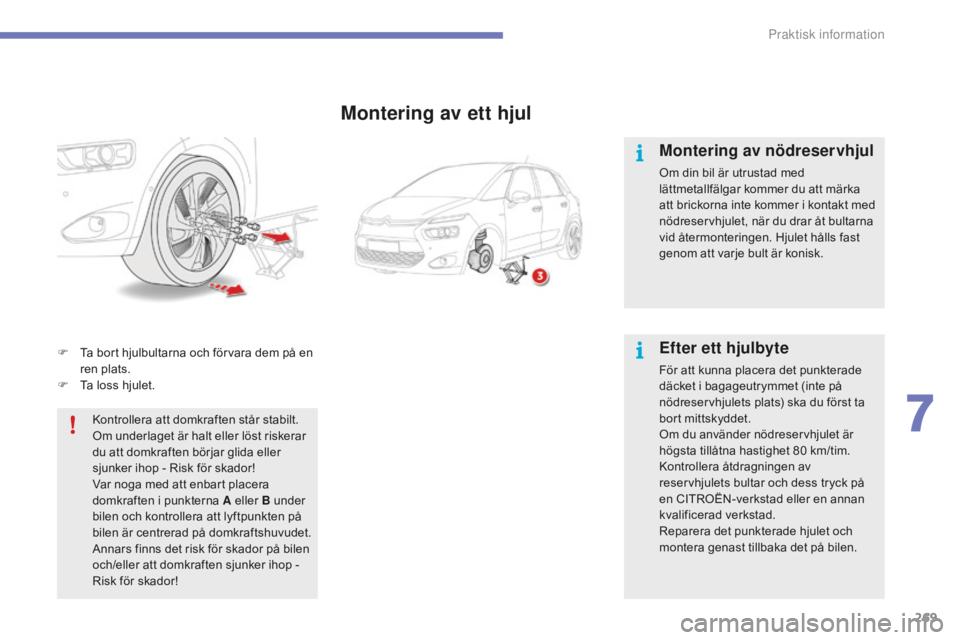

Montering av ett hjul
Montering av nödreservhjul
Om din bil är utrustad med
lättmetallfälgar kommer du att märka
att brickorna inte kommer i kontakt med
nödreservhjulet, när du drar åt bultarna
vid återmonteringen. Hjulet hålls fast
genom att varje bult är konisk.
Efter ett hjulbyte
För att kunna placera det punkterade
däcket i bagageutrymmet (inte på
nödreservhjulets plats) ska du först ta
bort mittskyddet.
Om du använder nödreservhjulet är
högsta tillåtna hastighet 80
km/tim.
Kontrollera åtdragningen av
reservhjulets bultar och dess tryck på
en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Reparera det punkterade hjulet och
montera genast tillbaka det på bilen.
7
Praktisk information

270
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
F Sänk åter bilen helt ned på marken.
F F äll ihop domkraften 3 och ta bort den.F
D ra åt den låsbara hjulbulten helt med
fälgnyckeln 1 utrustad med hylsan
5
(beroende på utrustning).
F

D
ra åt övriga bultar helt med enbart
fälgnyckeln 1
(utan hylsa).
F

M
ontera tillbaka skyddskåporna på var och
en av bultarna (beroende på utrustning).
F

S
ätt tillbaka verktygen i lådan.

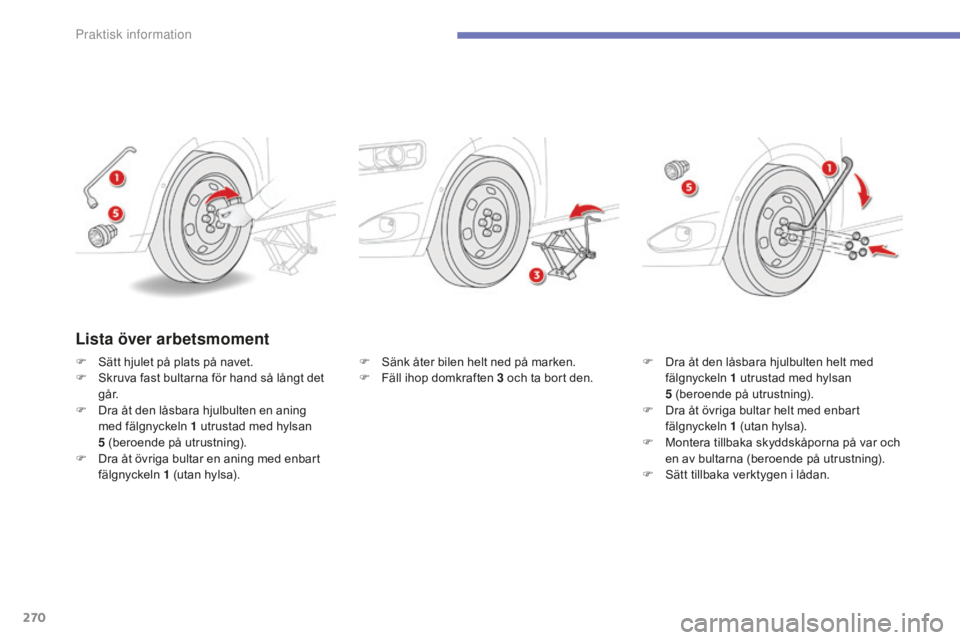

Lista över arbetsmoment
F Sätt hjulet på plats på navet.
F S kruva fast bultarna för hand så långt det
g å r.
F

D
ra åt den låsbara hjulbulten en aning
med fälgnyckeln 1
utrustad med hylsan
5
(beroende på utrustning).
F

D
ra åt övriga bultar en aning med enbart
fälgnyckeln 1
(utan hylsa).
Praktisk information

271
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
Dimensioner på originaldäck Tekniska data för
snökedjor
205/60
R16 Maximal länkstorlek
är : 9
mm
205/55
R17
225/45
R18 Enbart THULE
modell K-Summit K34
Vänd dig till din CITROËN-verkstad eller en
annan kvalificerad verkstad om du vill ha mer
information om snökedjor. Använd enbart kedjor som är konstruerade
för att monteras på den däcktyp som din bil är
utrustad med:

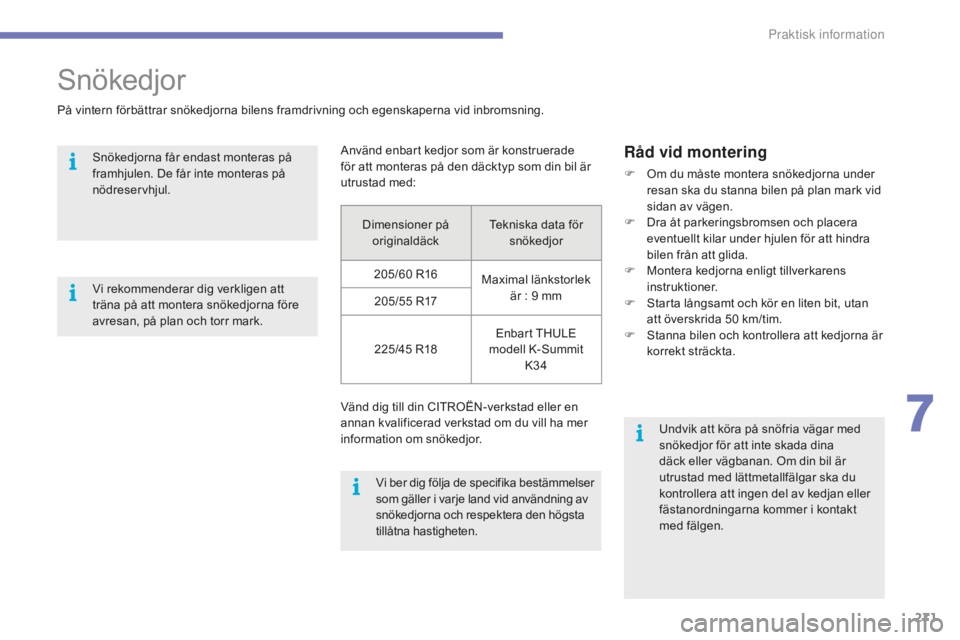

Snökedjor
På vintern förbättrar snökedjorna bilens framdrivning och egenskaperna vid inbromsning.
Snökedjorna får endast monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Råd vid montering
F Om du måste montera snökedjorna under resan ska du stanna bilen på plan mark vid
sidan av vägen.
F

D
ra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra
bilen från att glida.
F

M
ontera kedjorna enligt tillverkarens
instruktioner.
F

S
tarta långsamt och kör en liten bit, utan
att överskrida 50
km/tim.
F

S
tanna bilen och kontrollera att kedjorna är
korrekt sträckta.
Vi ber dig följa de specifika bestämmelser
som gäller i varje land vid användning av
snökedjorna och respektera den högsta
tillåtna hastigheten. Undvik att köra på snöfria vägar med
snökedjor för att inte skada dina
däck eller vägbanan. Om din bil är
utrustad med lättmetallfälgar ska du
kontrollera att ingen del av kedjan eller
fästanordningarna kommer i kontakt
med fälgen.
Vi rekommenderar dig verkligen att
träna på att montera snökedjorna före
avresan, på plan och torr mark.
7
Praktisk information

272
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014

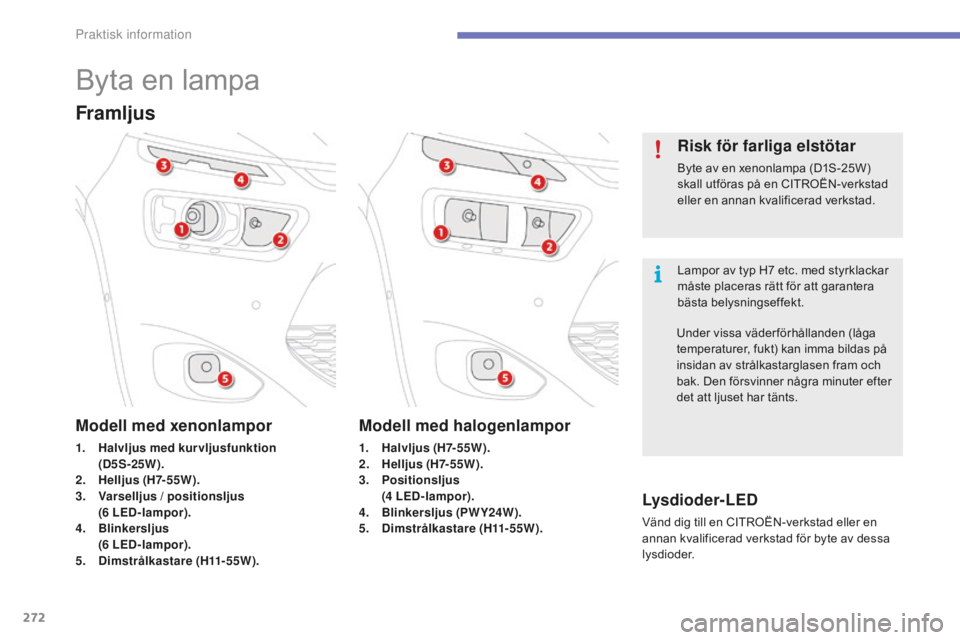

Byta en lampa
Lampor av typ H7 etc. med styrklackar
m åste placeras rätt för att garantera
bästa belysningseffekt.
Risk för farliga elstötar
Byte av en xenonlampa (D1S-25W)
skall utföras på en CITROËN-verkstad
eller en annan kvalificerad verkstad.
Framljus
Modell med xenonlampor
1. Halvljus med kurvljusfunktion (D5S-25W).
2.
H

elljus ( H 7- 5 5 W ) .
3.
V

arselljus / positionsljus


(
6

LED-lampor).
4.
B

linkersljus
(

6

LED-lampor).
5.
D

imstrålkastare ( H11- 5 5 W ) .
Modell med halogenlampor
1. Halvljus (H7-55W).
2. H
elljus (H7-55W).
3.
P

ositionsljus
(

4

LED-lampor).
4.
B

linkersljus (PWY24W).
5.
D

imstrålkastare ( H11- 5 5 W ) . Under vissa väder förhållanden (låga
temperaturer, fukt) kan imma bildas på
insidan av strålkastarglasen fram och
bak. Den försvinner några minuter efter
det att ljuset har tänts.
Lysdioder-LED
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för byte av dessa
l y s d i o d e r.
Praktisk information

273
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
Halvljus med kurvljusfunktion
(modell med xenonlampor)Helljus (modell med xenonlampor)
F Ta bort skyddskåpan av plast genom att
dra i tungan.
F

T
ryck på kontaktstycket.
F

D
ra loss lampan och byt ut den.
Montera den nya lampan genom att utföra
momenten i omvänd ordningsföljd.
En xenonlampa av typen D5S måste
bytas på en CITROËN-verkstad eller en
annan kvalificerad verkstad, eftersom
det finns risk för farliga elektriska stötar.
Om ett fel uppstår på någon av de båda
D5S-lamporna, rekommenderar vi att
du låter byta lampan på den andra
sidan också.
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
F

r

engör inte glasen med en
torr eller slipande trasa, inte
heller med rengörings- eller
lösningsmedel,
F

a

nvänd en svamp och tvållösning
eller ett medel med neutralt pH-
värde,
F

r

ikta inte vattenstrålen länge mot
strålkastarna, ljusen och runt dessa
om du använder en högtryckstvätt,
för att undvika att skada
skyddslacken och tätningarna.
Vid byte av en lampa måste
strålkastarna ha varit släckta i flera
minuter (risk för allvarlig brännskada).
F

R

ör inte lampan direkt med
fingrarna. Använd en luddfri trasa.
Det är endast tillåtet att använda UV-
blockerande lampor, för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa med samma artikelnummer
och tekniska data.
7
Praktisk information

274
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
Halvljus
(halogenmodell)
F Ta bort det skyddande plastlocket genom att dra i tungan.
F

T
ryck på kontaktstycket.
F

D
ra ut lampan för att byta ut den.
Montera den nya lampan genom att utföra
momenten i omvänd ordningsföljd.
Helljus
(halogenmodell)
F Vrid på det skyddande plastlocket och ta bort det.
F

K
oppla ur kontaktstycket.
F

H
aka loss fästelementen.
F

D
ra i lampan för att byta ut den.
Montera den nya lampan genom att utföra
momenten i omvänd ordningsföljd.
Varselljus / positionsljus
Kontakta din CITROËN-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av LED-lampor och varselljus.
Din CITROËN-verkstad kan erbjuda en
utbytessats för LED-lampor.
Praktisk information

275
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
Blinkerslampan sitter under framljuset.
F V rid lamphållaren ett kvarts varv moturs.
F

T
a ut lamphållaren.
F

B
yt den felaktiga lampan.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Blinkersljus Dimstrålkastare
F Snäpp loss dekordelen genom att dra i den
övre delen.
F

S
kruva upp de båda skruvarna för att ta ut
enheten.
F

V
rid lamphållaren ett kvarts varv.
F

T
a ut lamphållaren.
F

B
yt den felaktiga lampan.
Montera tillbaka lampan genom att utföra
samma moment i omvänd ordningsföljd.
Om blinkersindikeringslampan blinkar
snabbare än normalt (höger eller
vänster) tyder det på att blinkerslampan
på motsvarande sida är trasig.
Blinkersljus (LED-lampor)
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för att byta denna
typ av lampor.
7
Praktisk information

276
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad då lysdioden behöver
bytas ut.
Yttre sidobelysningar
Inbyggda sidoblinkers
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad när du behöver
skaffa dessa lampor.1.

B
linkersljus (PY21W gula).
2.
P
ositionsljus / dimljus (P21/5W).
Bakljus
Lysdioder-LED
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad för byte
av dessa lysdioder.
3.
Br

omsljus / positionsljus (LED-lampor).
4.
Bac

kljus (W16W).
5.
B

linkersljus (PY21W).Modell med LED-ljus
3. Bromsljus / positionsljus (P21/5W).
4. Bac kljus (W16W).
5.
B

linkersljus (PY21W).
Modell med glödlampor
Praktisk information

277
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
Lyktor på baklucka
Modell med LED-lampor
Lokalisera den trasiga lampan.
F

Ö

ppna bakluckan.
F

T

a bort locket.
Modeller med glödlampor
F

S

kruva upp de tre fästskruvarna A på
lyktan.
F

K

oppla ur kontaktstycket.
F

T

a försiktigt ut lyktan från utsidan genom
att trycka på fästclipset B .
F

V
rid lamphållaren en kvarts varv moturs
och ta ut den.
F

B
yt lampan.
Montera tillbaka lyktan genom att utföra
momenten i omvänd ordningsföljd.
7
Praktisk information

278
C4-Picasso-II_sv_Chap07_info-pratiques_ed01-2014
1. Blinkersljus (PY21W gula).
2. P ositionsljus / dimljus (P21/5W).
Bakljus
3. Positionsljus (LED-lampor).
4. Br omsljus (LED-lampor).
5.
B

linkersljus (PY21W).
6.
Bac

kljus (LED-lampor).
Modell med LED-ljus
3. Positionsljus (P21/5W).
4. Broms-/positionsljus (P21/5W).
5.
B

linkersljus (PY21W).
6.
Bac

kljus (P21W).
Modell med glödlampor
Lysdioder-LED
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad för byte
av dessa lysdioder.
