CITROEN C4 SPACETOURER 2015 InstruktionsbÖcker (in Swedish)
Manufacturer: CITROEN, Model Year: 2015, Model line: C4 SPACETOURER, Model: CITROEN C4 SPACETOURER 2015Pages: 428, PDF Size: 10.01 MB
Page 321 of 428

319

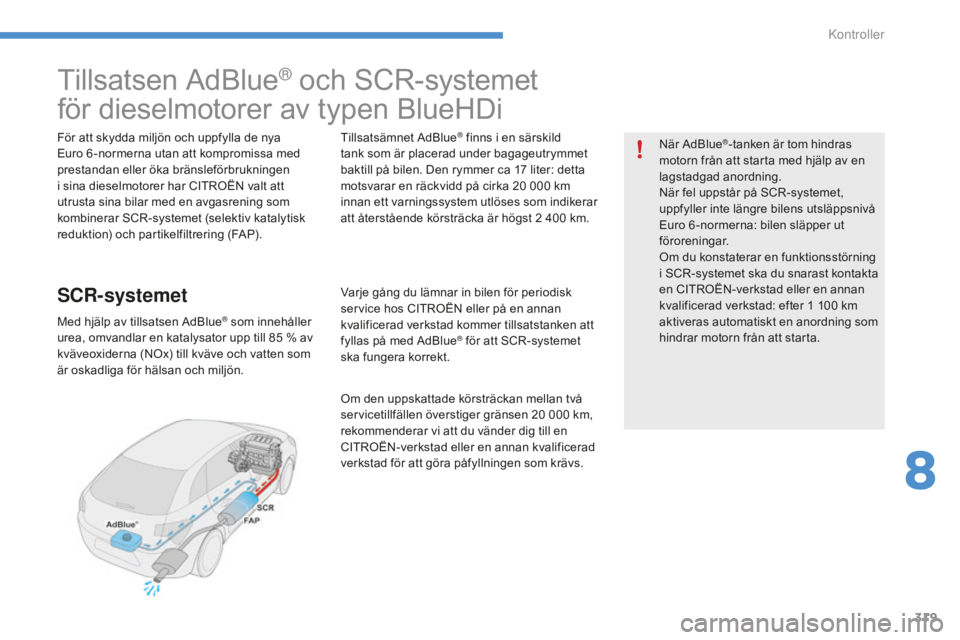

Tillsatsen AdBlue® och SCR-systemet
för dieselmotorer av typen BlueHDi
För att skydda miljön och uppfylla de nya
Euro 6 -normerna utan att kompromissa med
prestandan eller öka bränsleförbrukningen
i sina dieselmotorer har CITROËN valt att
utrusta sina bilar med en avgasrening som
kombinerar SCR-systemet (selektiv katalytisk
reduktion) och partikelfiltrering (FAP).
SCR-systemet
Med hjälp av tillsatsen AdBlue® som innehåller
urea, omvandlar en katalysator upp till 85 % av
kväveoxiderna (NOx) till kväve och vatten som
är oskadliga för hälsan och miljön. Tillsatsämnet AdBlue
® finns i en särskild
tank som är placerad under bagageutrymmet
baktill på bilen. Den rymmer ca 17
liter: detta
motsvarar en räckvidd på cirka 20
000 km
innan ett varningssystem utlöses som indikerar
att återstående körsträcka är högst 2
400 km.
Varje gång du lämnar in bilen för periodisk
service hos CITROËN eller på en annan
kvalificerad verkstad kommer tillsatstanken att
fyllas på med AdBlue
® för att SCR-systemet
ska fungera korrekt.
Om den uppskattade körsträckan mellan två
servicetillfällen överstiger gränsen 20
000 km,
rekommenderar vi att du vänder dig till en
CITROËN-verkstad eller en annan kvalificerad
verkstad för att göra påfyllningen som krävs. När AdBlue
®-tanken är tom hindras
motorn från att starta med hjälp av en
lagstadgad anordning.
När fel uppstår på SCR-systemet,
uppfyller inte längre bilens utsläppsnivå
Euro 6 -normerna: bilen släpper ut
föroreningar.
Om du konstaterar en funktionsstörning
i SCR-systemet ska du snarast kontakta
en CITROËN-verkstad eller en annan
kvalificerad verkstad: efter 1
100 km
aktiveras automatiskt en anordning som
hindrar motorn från att starta.
8
kontroller
Page 322 of 428

320

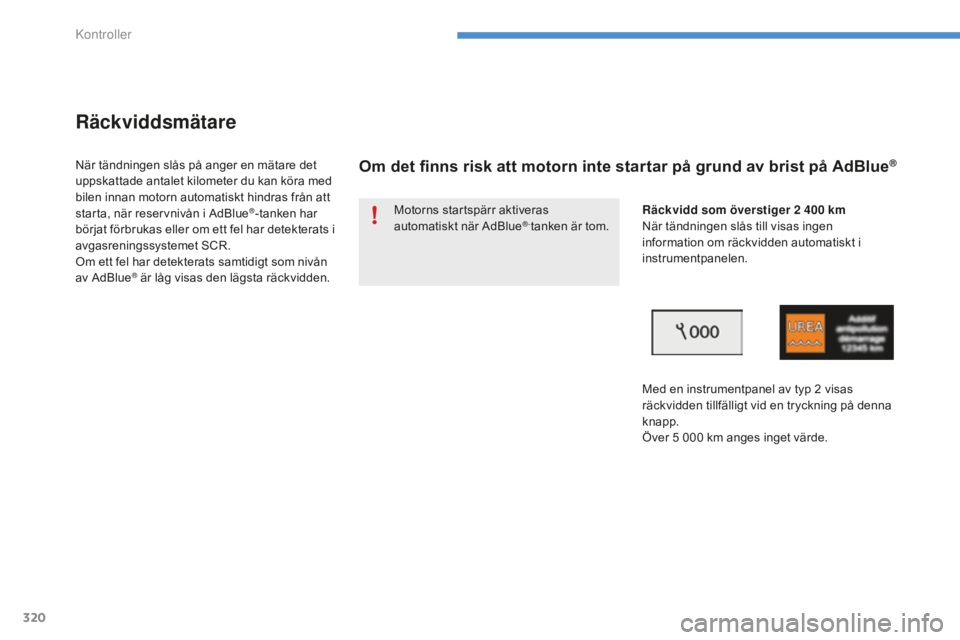

Räckviddsmätare
När tändningen slås på anger en mätare det
uppskattade antalet kilometer du kan köra med
bilen innan motorn automatiskt hindras från att
starta, när reservnivån i AdBlue
®-tanken har
börjat förbrukas eller om ett fel har detekterats i
avgasreningssystemet SCR.
Om ett fel har detekterats samtidigt som nivån
av AdBlue
® är låg visas den lägsta räckvidden. Räckvidd som överstiger 2 400 km
När tändningen slås till visas ingen
information om räckvidden automatiskt i
instrumentpanelen.
Med en instrumentpanel av typ 2
visas
räckvidden tillfälligt vid en tryckning på denna
knapp.
Över 5
000 km anges inget värde.
Om det finns risk att motorn inte startar på grund av brist på AdBlue®
Motorns startspärr aktiveras
automatiskt när AdBlue®-tanken är tom.
Kontroller
Page 323 of 428

321

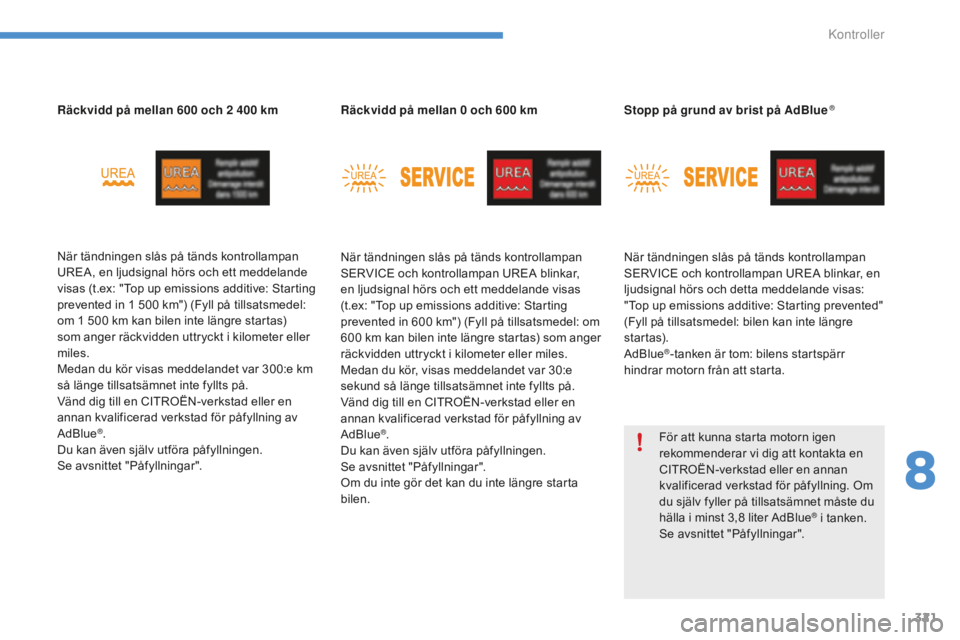

Räckvidd på mellan 600 och 2 400 km
N är tändningen slås på tänds kontrollampan
UREA, en ljudsignal hörs och ett meddelande
visas (t.ex: "Top up emissions additive: Starting
prevented in 1
500 km") (Fyll på tillsatsmedel:
om 1
500 km kan bilen inte längre startas)
som anger räckvidden uttryckt i kilometer eller
miles.
Medan du kör visas meddelandet var 300:e km
så länge tillsatsämnet inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar". Räckvidd på mellan 0
och 600 km
När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar,
en ljudsignal hörs och ett meddelande visas
(t.ex: "Top up emissions additive: Starting
prevented in 600 km") (Fyll på tillsatsmedel: om
600 km kan bilen inte längre startas) som anger
räckvidden uttryckt i kilometer eller miles.
Medan du kör, visas meddelandet var 30:e
sekund så länge tillsatsämnet inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue®.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar".
Om du inte gör det kan du inte längre starta
bilen. Stopp på grund av brist på AdBlue
®
När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar, en
ljudsignal hörs och detta meddelande visas:
"Top up emissions additive: Starting prevented"
(Fyll på tillsatsmedel: bilen kan inte längre
startas).
AdBlue
®-tanken är tom: bilens startspärr
hindrar motorn från att starta.
För att kunna starta motorn igen
rekommenderar vi dig att kontakta en
CITROËN-verkstad eller en annan
kvalificerad verkstad för påfyllning. Om
du själv fyller på tillsatsämnet måste du
hälla i minst 3,8
liter AdBlue
® i tanken.
Se avsnittet "Påfyllningar".
8
Kontroller
Page 324 of 428

322

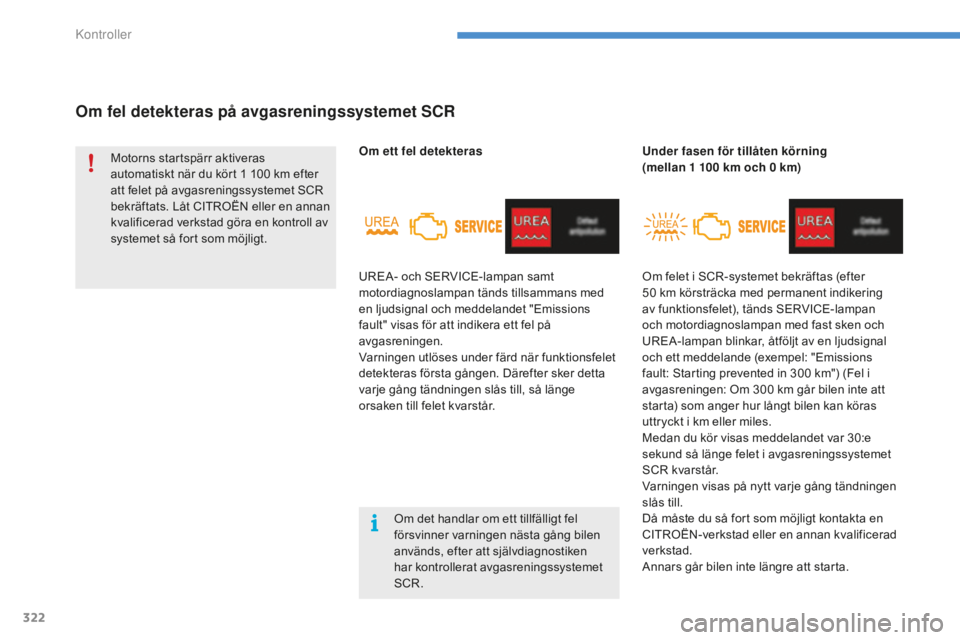

Om fel detekteras på avgasreningssystemet SCR
Om ett fel detekteras
UREA- och SERVICE-lampan samt
motordiagnoslampan tänds tillsammans med
en ljudsignal och meddelandet "Emissions
fault" visas för att indikera ett fel på
avgasreningen.
Varningen utlöses under färd när funktionsfelet
detekteras första gången. Därefter sker detta
varje gång tändningen slås till, så länge
orsaken till felet kvarstår.Under fasen för tillåten körning
(mellan 1
100 km och 0 km)
Om felet i SCR-systemet bekräftas (efter
50
km körsträcka med permanent indikering
av funktionsfelet), tänds SERVICE-lampan
och motordiagnoslampan med fast sken och
UREA-lampan blinkar, åtföljt av en ljudsignal
och ett meddelande (exempel: "Emissions
fault: Starting prevented in 300
km") (Fel i
avgasreningen: Om 300
km går bilen inte att
starta) som anger hur långt bilen kan köras
uttryckt i km eller miles.
Medan du kör visas meddelandet var 30:e
sekund så länge felet i avgasreningssystemet
SCR kvarstår.
Varningen visas på nytt varje gång tändningen
slås till.
Då måste du så fort som möjligt kontakta en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Annars går bilen inte längre att starta.
Motorns startspärr aktiveras
automatiskt när du kört 1
100
km efter
att felet på avgasreningssystemet SCR
bekräftats. Låt CITROËN eller en annan
kvalificerad verkstad göra en kontroll av
systemet så fort som möjligt.
Om det handlar om ett tillfälligt fel
försvinner varningen nästa gång bilen
används, efter att självdiagnostiken
har kontrollerat avgasreningssystemet
SCR.
Kontroller
Page 325 of 428

323

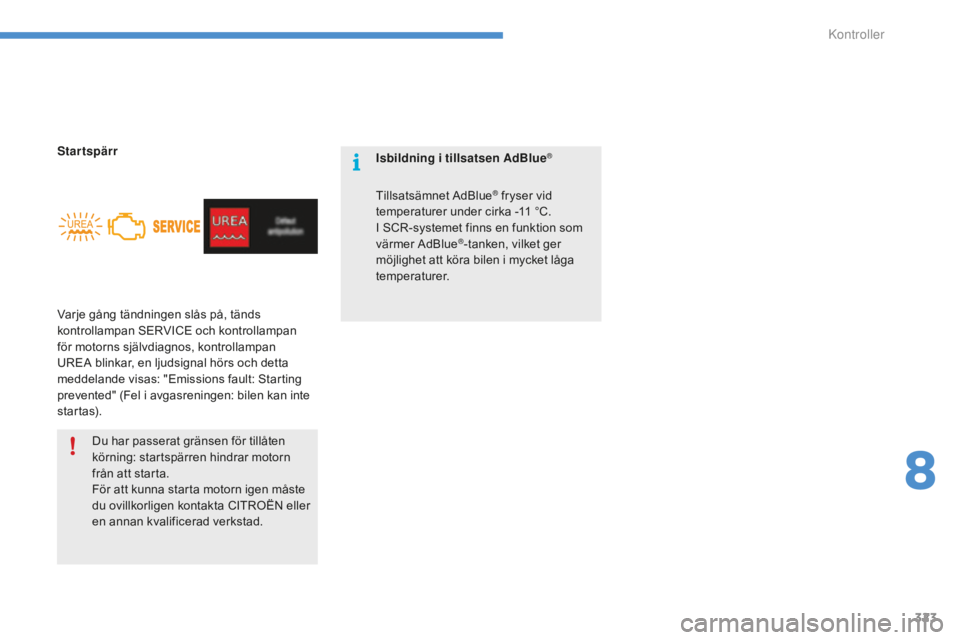

Startspärr
Varje gång tändningen slås på, tänds
kontrollampan SERVICE och kontrollampan
för motorns självdiagnos, kontrollampan
UREA blinkar, en ljudsignal hörs och detta
meddelande visas: "Emissions fault: Starting
prevented" (Fel i avgasreningen: bilen kan inte
startas).Du har passerat gränsen för tillåten
körning: startspärren hindrar motorn
från att starta.
För att kunna starta motorn igen måste
du ovillkorligen kontakta CITROËN eller
en annan kvalificerad verkstad. Isbildning i tillsatsen AdBlue®
Tillsatsämnet AdBlue® fryser vid
temperaturer under cirka -11 °C.
I SCR-systemet finns en funktion som
värmer AdBlue
®-tanken, vilket ger
möjlighet att köra bilen i mycket låga
temperaturer.
8
Kontroller
Page 326 of 428

324

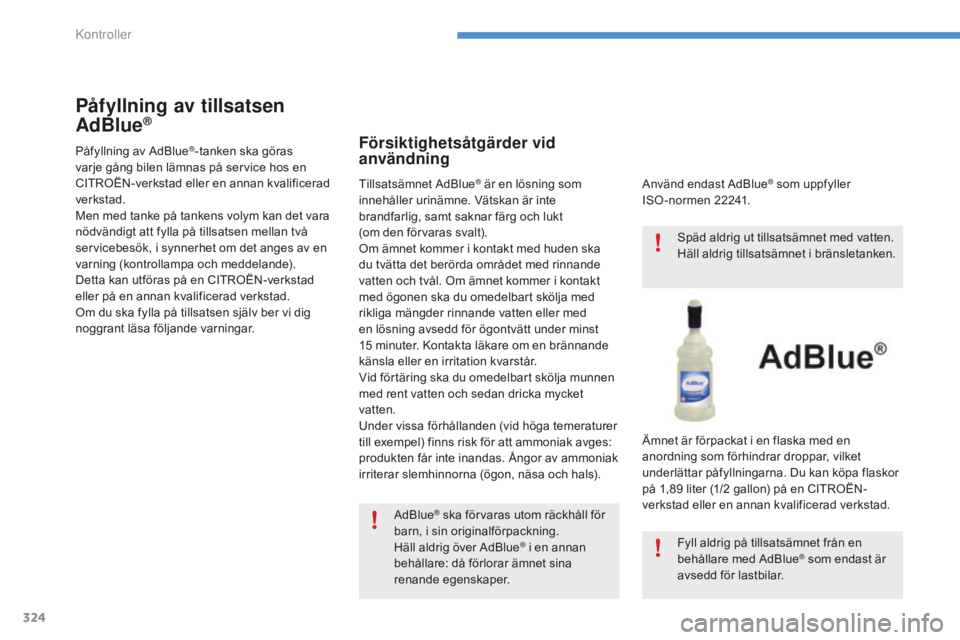

Påfyllning av tillsatsen
AdBlue®
Påfyllning av AdBlue®-tanken ska göras
varje gång bilen lämnas på service hos en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Men med tanke på tankens volym kan det vara
nödvändigt att fylla på tillsatsen mellan två
servicebesök, i synnerhet om det anges av en
varning (kontrollampa och meddelande).
Detta kan utföras på en CITROËN-verkstad
eller på en annan kvalificerad verkstad.
Om du ska fylla på tillsatsen själv ber vi dig
noggrant läsa följande varningar.Försiktighetsåtgärder vid
användning
Använd endast AdBlue® som uppfyller
ISO -normen 22241.
Tillsatsämnet AdBlue® är en lösning som
innehåller urinämne. Vätskan är inte
brandfarlig, samt saknar färg och lukt
(om den förvaras svalt).
Om ämnet kommer i kontakt med huden ska
du tvätta det berörda området med rinnande
vatten och tvål. Om ämnet kommer i kontakt
med ögonen ska du omedelbart skölja med
rikliga mängder rinnande vatten eller med
en lösning avsedd för ögontvätt under minst
15
minuter. Kontakta läkare om en brännande
känsla eller en irritation kvarstår.
Vid förtäring ska du omedelbart skölja munnen
med rent vatten och sedan dricka mycket
vatten.
Under vissa förhållanden (vid höga temeraturer
till exempel) finns risk för att ammoniak avges:
produkten får inte inandas. Ångor av ammoniak
irriterar slemhinnorna (ögon, näsa och hals). Ämnet är förpackat i en flaska med en
anordning som förhindrar droppar, vilket
underlättar påfyllningarna. Du kan köpa flaskor
på 1,89
liter (1/2 gallon) på en CITROËN-
verkstad eller en annan kvalificerad verkstad. Späd aldrig ut tillsatsämnet med vatten.
Häll aldrig tillsatsämnet i bränsletanken.
Fyll aldrig på tillsatsämnet från en
behållare med AdBlue
® som endast är
avsedd för lastbilar.
AdBlue
® ska förvaras utom räckhåll för
barn, i sin originalförpackning.
Häll aldrig över AdBlue
® i en annan
behållare: då förlorar ämnet sina
renande egenskaper.
Kontroller
Page 327 of 428

325

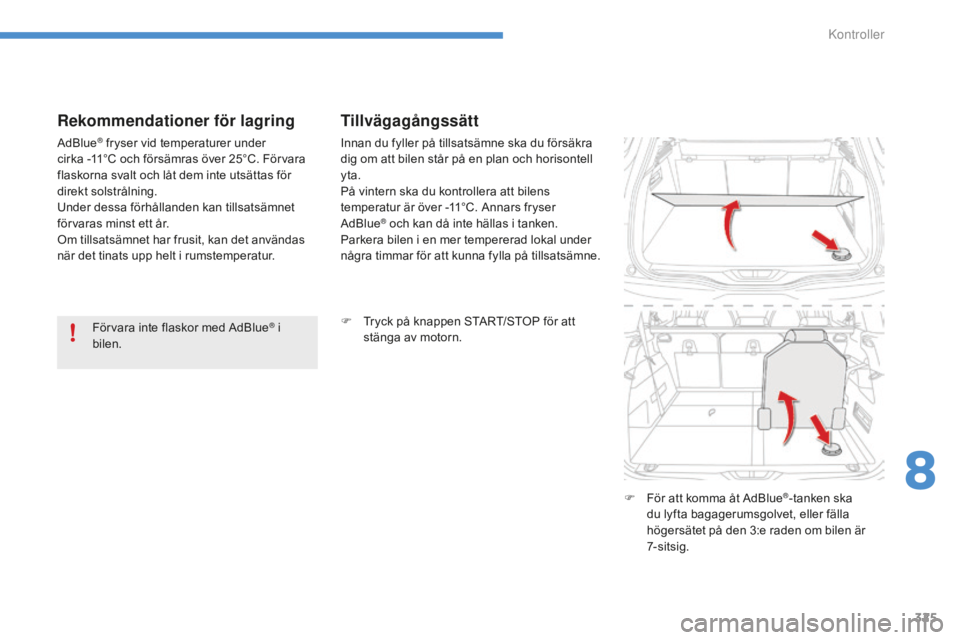

Rekommendationer för lagring
AdBlue® fryser vid temperaturer under
cirka -11°C och försämras över 25°C. Förvara
flaskorna svalt och låt dem inte utsättas för
direkt solstrålning.
Under dessa förhållanden kan tillsatsämnet
förvaras minst ett år.
Om tillsatsämnet har frusit, kan det användas
när det tinats upp helt i rumstemperatur.
Tillvägagångssätt
Innan du fyller på tillsatsämne ska du försäkra
dig om att bilen står på en plan och horisontell
yta.
På vintern ska du kontrollera att bilens
temperatur är över -11°C. Annars fryser
AdBlue
® och kan då inte hällas i tanken.
Parkera bilen i en mer tempererad lokal under
några timmar för att kunna fylla på tillsatsämne.
F
T
ryck på knappen START/STOP för att
stänga av motorn.
F
F
ör att komma åt AdBlue
®-tanken ska
du lyfta bagagerumsgolvet, eller fälla
högersätet på den 3:e raden om bilen är
7-sitsig.
Förvara inte flaskor med AdBlue
® i
bilen.
8
Kontroller
Page 328 of 428

326

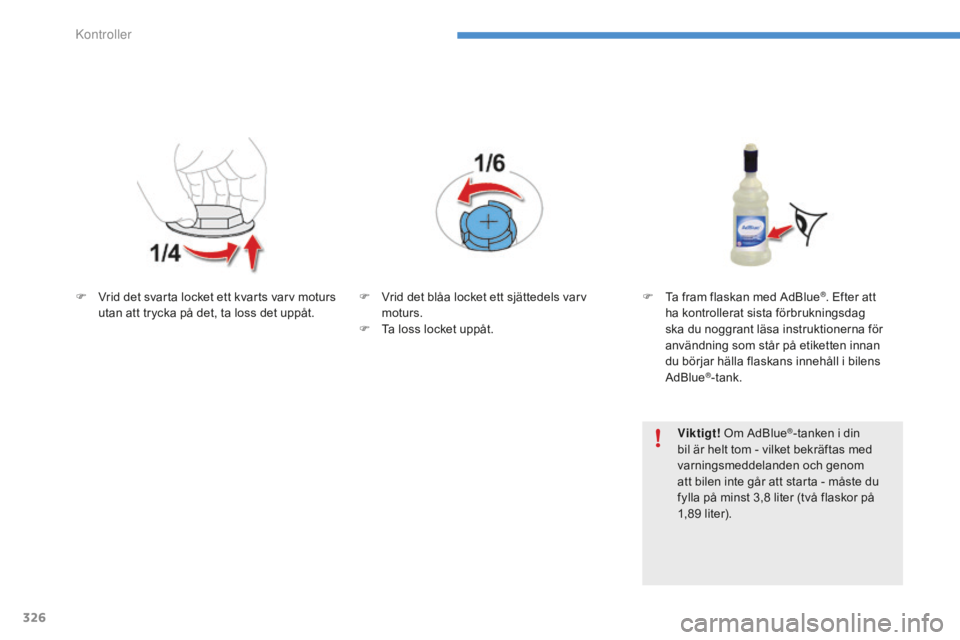

F Vrid det svarta locket ett kvarts varv moturs utan att trycka på det, ta loss det uppåt.
Viktigt! Om AdBlue
®-tanken i din
bil är helt tom - vilket bekräftas med
varningsmeddelanden och genom
att bilen inte går att starta - måste du
fylla på minst 3,8
liter (två flaskor på
1,89
liter).
F
V
rid det blåa locket ett sjättedels varv
moturs.
F
T
a loss locket uppåt.
F
T
a fram flaskan med AdBlue
®. Efter att
ha kontrollerat sista förbrukningsdag
ska du noggrant läsa instruktionerna för
användning som står på etiketten innan
du börjar hälla flaskans innehåll i bilens
AdBlue
®-tank.
Kontroller
Page 329 of 428

327

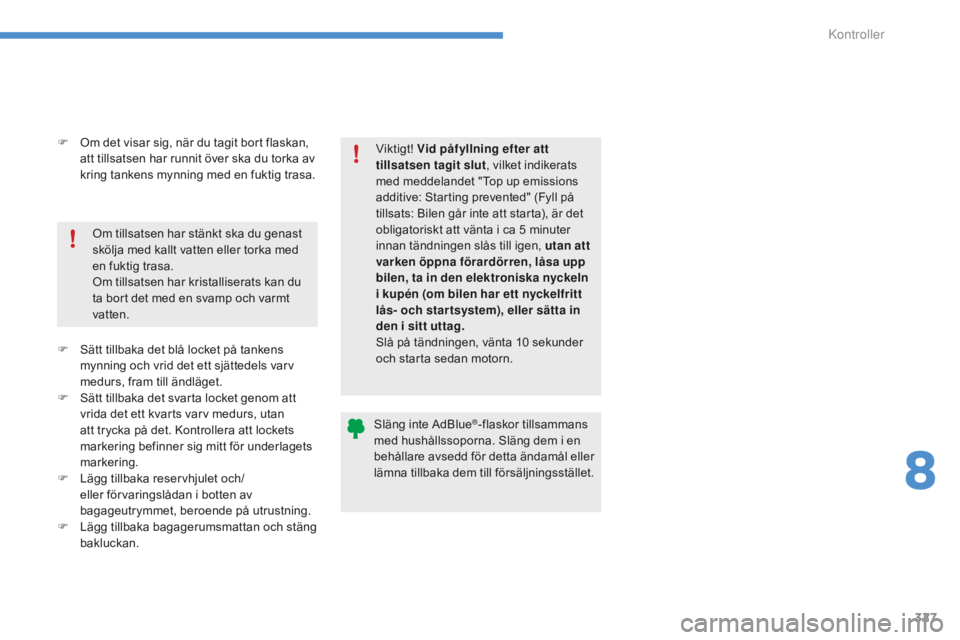

Släng inte AdBlue®-flaskor tillsammans
med hushållssoporna. Släng dem i en
behållare avsedd för detta ändamål eller
lämna tillbaka dem till försäljningsstället. Viktigt!
Vid påfyllning efter att
tillsatsen tagit slut , vilket indikerats
med meddelandet "Top up emissions
additive: Starting prevented" (Fyll på
tillsats: Bilen går inte att starta), är det
obligatoriskt att vänta i ca 5 minuter
innan tändningen slås till igen, utan att
varken öppna förardörren, låsa upp
bilen, ta in den elektroniska nyckeln
i kupén (om bilen har ett nyckelfritt
lås- och star tsystem), eller sätta in
den i sitt uttag.
Slå på tändningen, vänta 10 sekunder
och starta sedan motorn.
Om tillsatsen har stänkt ska du genast
skölja med kallt vatten eller torka med
en fuktig trasa.
Om tillsatsen har kristalliserats kan du
ta bort det med en svamp och varmt
vatten.
F
O
m det visar sig, när du tagit bort flaskan,
att tillsatsen har runnit över ska du torka av
kring tankens mynning med en fuktig trasa.
F
S
ätt tillbaka det blå locket på tankens
mynning och vrid det ett sjättedels varv
medurs, fram till ändläget.
F
S
ätt tillbaka det svarta locket genom att
vrida det ett kvarts varv medurs, utan
att trycka på det. Kontrollera att lockets
markering befinner sig mitt för underlagets
markering.
F
L
ägg tillbaka reservhjulet och/
eller förvaringslådan i botten av
bagageutrymmet, beroende på utrustning.
F
L
ägg tillbaka bagagerumsmattan och stäng
bakluckan.
8
kontroller
Page 330 of 428

328
C4-Picasso-II_sv_Chap09_caracteristiques-techniques_ed01-2014

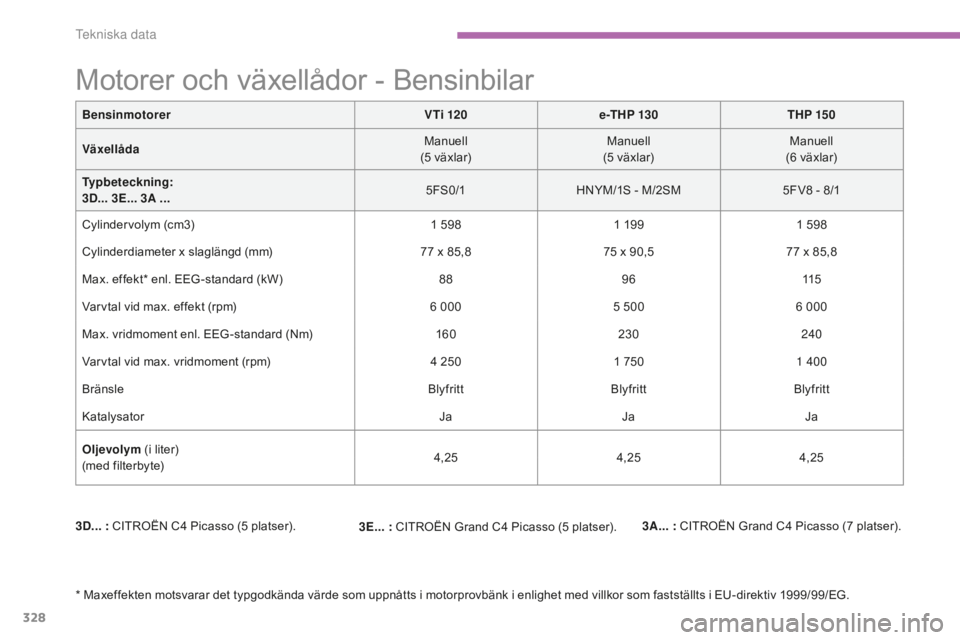

BensinmotorerV Ti 120e -THP 130 THP 15 0
Växellåda Manuell
(5
växlar)Manuell
(5
växlar)Manuell
(6
växlar)
Typbeteckning:
3D... 3E... 3A ... 5FS0/1
HNYM/1S - M/2SM 5FV8
- 8/1
Cylindervolym (cm3) 1
5981
1991
598
Cylinderdiameter x slaglängd (mm) 77
x 85,875
x 90,577
x 85,8
Max. effekt* enl. EEG -standard (kW) 8896115
Varvtal vid max. effekt (rpm) 6
0005
5006
000
Max. vridmoment enl. EEG -standard (Nm) 160230 240
Varvtal vid max. vridmoment (rpm) 4
2501
7501
400
Bränsle BlyfrittBlyfrittBlyfritt
Katalysator JaJaJa
Oljevolym (i liter)
(med filterbyte) 4,25
4,254,25
Motorer och växellådor - Bensinbilar
3D... : CITROËN C4 Picasso (5 platser). 3A... : CITROËN Grand C4 Picasso (7 platser).
3E... : CITROËN Grand C4
Picasso (5 platser).
* Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.
Tekniska data
