CITROEN C4 SPACETOURER 2015 InstruktionsbÖcker (in Swedish)

329
C4-Picasso-II_sv_Chap09_caracteristiques-techniques_ed01-2014
3D... : CITROËN C4 Picasso (5 platser). 3A... : CITROËN Grand C4 Picasso (7 platser).
3E... : CITROËN Grand C4
Picasso (5 platser).
* Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG. Bensinmotorer
THP 150 / 165
e-THP 165
Växellåda Automatisk
(6 växlar)
Automatisk
(6 växlar)
Typbeteckning:
3D... 3E... 3A ... 5 GX 5 GYA - A /1- A / 2- D -Y-Y/1-Y/ 2
5GX 5GZ A
Cylindervolym (cm
3) 1 5981 598
Cylinderdiameter x slaglängd (mm) 77
x 85,877
x 85,8
Max effekt* enl. EEG -standard (kW) 110
/ 121121
Varvtal vid max. effekt (rpm) 6
0006
000
Max vridmoment enl. EEG -standard (Nm) 240240
Varvtal vid max. vridmoment (v/min) 1
4001
400
Bränsle Blyfritt / EtanolBlyfritt
Katalysator JaJa
Oljevolym (i liter)
(med filterbyte) 4,25
4,25
9
Tekniska data

330
C4-Picasso-II_sv_Chap09_caracteristiques-techniques_ed01-2014
* Viktvärdena har beräknats med dragkrok.
** Tjänstevikten motsvaras av tomvikten + föraren (75 kg).
***

V
ikten på en bromsad släpvagn kan inom ramen för tågvikten ökas i den mån som den maximala totalvikten för dragfordonet samtidigt minskas.
Observera att väghållningen kan försämras om du drar en släpvagn med en bil som är lätt lastad.

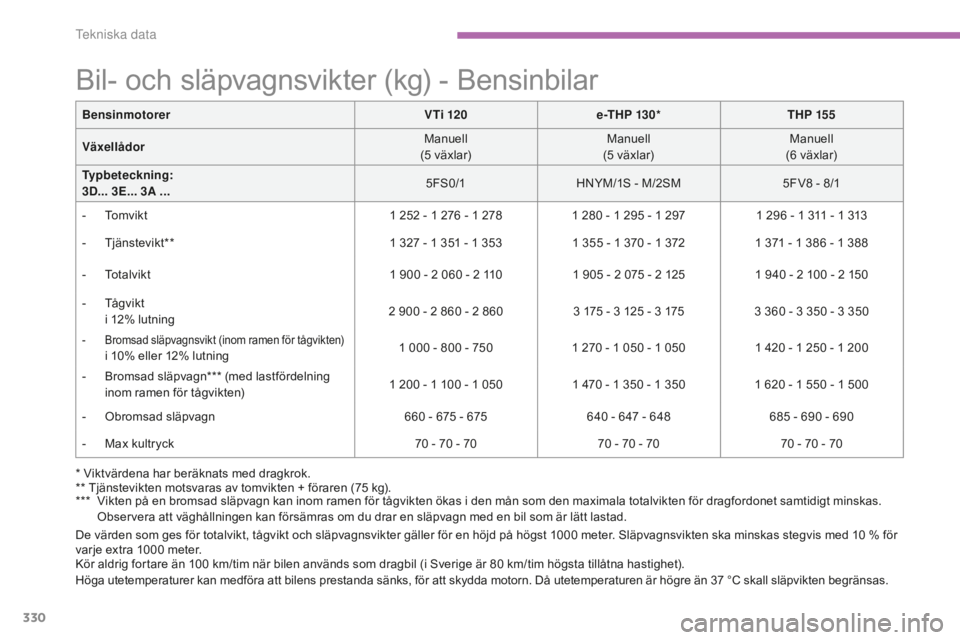

Bensinmotorer
V Ti 120e -THP 130* THP 155
Växellådor Manuell
(5 växlar)
Manuell
(5 växlar)
Manuell
(6 växlar)
Typbeteckning:
3D... 3E... 3A ... 5FS0/1
HNYM/1S - M/2SM 5FV8 - 8/1
-
T
omvikt
1 252 - 1 276 - 1 278
1 280 - 1 295 - 1 297
1 296 - 1 311 - 1 313
-
T
jänstevikt**
1 327 - 1 351 - 1 353
1 355 - 1 370 - 1 372
1 371 - 1 386 - 1 388
-
T
o t a l v i k t
1 900 - 2 060 - 2 110
1 905 - 2 075 - 2 125
1 940 - 2 100 - 2 150
-
T
ågvikt
i 12% lutning 2 900 - 2 860 - 2 860
3 175 - 3 125 - 3 175
3 360 - 3 350 - 3 350
- Bromsad släpvagnsvikt (inom ramen för tågvikten)i 10% eller 12% lutning
1 000 - 800 - 750
1 270 - 1 050 - 1 050
1 420 - 1 250 - 1 200
-

B
romsad släpvagn*** (med lastfördelning
inom ramen för tågvikten) 1
200 - 1 100 - 1 0501
470 - 1 350 - 1 3501
620 - 1 550 - 1 500
-

O
bromsad släpvagn 660
- 675 - 675640
- 647 - 648685
- 690 - 690
-

M
ax kultryck 70
- 70 - 7070
- 70 - 7070
- 70 - 70
Bil- och släpvagnsvikter (kg) - Bensinbilar
De värden som ges för totalvikt, tågvikt och släpvagnsvikter gäller för en höjd på högst 1000 meter. Släpvagnsvikten ska minskas stegvis med 10 % för
v arje extra 1000 meter.
Kör aldrig fortare än 100
km/tim när bilen används som dragbil (i Sverige är 80 km/tim högsta tillåtna hastighet).
Höga utetemperaturer kan medföra att bilens prestanda sänks, för att skydda motorn. Då utetemperaturen är högre än 37
°C skall släpvikten begränsas.
Tekniska data

331
C4-Picasso-II_sv_Chap09_caracteristiques-techniques_ed01-2014
De angivna tågvikterna och släpvagnsvikterna gäller vid en höjd över havet på 1000 meter. Den angivna släpvagnsvikten ska minskas med 10 % för
v arje 1000 meter extra över havet.
Kör aldrig fortare än 100
km/tim när bilen används som dragbil (i Sverige är 80 km/tim högsta tillåtna hastighet).
Höga utetemperaturer kan medföra sänkt prestanda i syfte att skydda motorn. När utetemperaturen överstiger 37
°C ska släpvagnsvikten begränsas.
Bensinmotorer
THP 150 / 165
e-THP 165
Växellåda Automatisk
(6 växlar)
Automatisk
(6 växlar)
Typbeteckning:
3D... 3E... 3A ... 5 GX 5 GYA - A /1- A / 2- D -Y-Y/1-Y/ 2
5G Z T/S
-
T
omvikt
1 405 - 1 428 - 1 430
1 310 - 1 318 - 1 320
-
T
jänstevikt*
1 480 - 1 503 - 1 505
1 385 - 1 393 - 1 395
-
T
o t a l v i k t
1 940 - 2 140 - 2 160
1 930 - 2 100 - 2 150
-
T
ågvikt
i 12% lutning 2 740 - 2 940 - 2 960
3 330 - 3 350 - 3 350
-
B
romsad släpvagn (inom ramen för tågvikten)
i 10% eller 12% lutning 800
1 400 - 1 250 - 1 200
-
B
romsad släpvagn** (med lastfördelning
inom ramen för tågvikten) 800
1 600 - 1 550 - 1 500
-
O
bromsad släpvagn
600685 - 690 - 690
-
R
ekommenderat kultryck
7070
* Tjänstevikten motsvaras av tomvikten + föraren (75 kg).
**
V
ikten på bromsade släpvagnar kan inom ramen för tågvikten ökas i den mån som dragbilens totalvikt minskas i motsvarande grad. Tänk på att
väghållningen kan försämras om dragbilen är lätt lastad.
9
Tekniska data

332
C4-Picasso-II_sv_Chap09_caracteristiques-techniques_ed01-2014
DieselmotorerHDi 90e-HDi 90
Airdream BlueHDi 100
Växellåda Manuell
(5
växlar)EGS/ETG
(6
växlar)Manuell
(6
växlar)
Typbeteckning:
3D... 3E... 3A ... 9HP0/1
9HP8/1PS/2PS BHY6/1S - 6/2SM
Cylindervolym (cm
3) 1 5601 560
Cylinderdiameter x slaglängd (mm) 75
x 88,375
x 88,3
Max. effekt* enl. EEG -standard (kW) 6873
Varvtal vid max. effekt (rpm) 4


0003
750
Max. vridmoment enl. EEG -standard (Nm) 230254
Varvtal vid max. vridmoment (rpm) 1
7501
750
Bränsle DieselDiesel
Katalysator JaJa
Partikelfilter JaJa
Oljevolym (i liter)
(med filterbyte) 3,75
3,75
.../S : e-HDi-modell med Stop & Start.
3D... : CITROËN C4
Picasso (5 platser).
Motorer och växellådor - Dieselbilar
3E... : CITROËN Grand C4 Picasso (5 platser).
3A... : CITROËN Grand C4
Picasso (7 platser).
*Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.
Tekniska data

333
C4-Picasso-II_sv_Chap09_caracteristiques-techniques_ed01-2014
Motorer och växellådor - Dieselbilar
.../S : e-HDi-modell med Stop & Start.
3D... : CITROËN C4
Picasso (5 platser).3E... :
CITROËN Grand C4 Picasso (5 platser).
3A... : CITROËN Grand C4
Picasso (7 platser).
Dieselmotorer
HDi 115e-HDi 115
Airdream
Växellåda Manuell
(6 växlar)
Manuell
(6 växlar)
EGS/ETG
(6 växlar)
Typbeteckning:
3D... 3E... 3A ... 9HC-8/1
9HC8/1S9HC8/1PS - 8/2PS
Cylindervolym (cm
3) 1 560 1 560
Cylinderdiameter x slaglängd (mm) 75
x 88,3 75
x 88,3
Max. effekt* enl. EEG -standard (kW) 8585
Varvtal vid max. effekt (rpm) 3
600 3
600
Max. vridmoment enl. EEG -standard (Nm) 270270
- 285
Varvtal vid max. vridmoment (rpm) 1
750 1
750
Bränsle DieselDiesel
Katalysator JaJa
Partikelfilter NejJa
Oljevolym (i liter)
(med filterbyte) 3,75
3,75
* Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.
9
Tekniska data

334
C4-Picasso-II_sv_Chap09_caracteristiques-techniques_ed01-2014
Motorer och växellådor - Dieselbilar
.../S : e-HDi-modell med Stop & Start.
3D... : CITROËN C4
Picasso (5 platser).3E... :
CITROËN Grand C4 Picasso (5 platser).
3A... : CITROËN Grand C4
Picasso (7 platser).
Dieselmotorer
BlueHDi 115/120BlueHDi 135/150
Växellåda Manuell
(6 växlar)
Manuell
(6 växlar)
Automatisk
(6 växlar)
Typbeteckning:
3D... 3E... 3A ... BHZ/BHXM/S-M/1SAHX/AHR/AHV/

AHS M/S - M/1S AHXT/S - T/1S
Cylindervolym (cm
3) 1 560 1 997
Cylinderdiameter x slaglängd (mm) 75
x 88,3 85
x 88
Max. effekt* enl. EEG -standard (kW) 85
/ 88 11 0
Varvtal vid max. effekt (rpm) 3
500 3
750
Max. vridmoment enl. EEG -standard (Nm) 300370
Varvtal vid max. vridmoment (rpm) 1
750 1
750
Bränsle DieselDiesel
Katalysator JaJa
Partikelfilter JaJa
Oljevolym (i liter)
(med filterbyte) -
6 ,1
* Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.
Tekniska data

335
C4-Picasso-II_sv_Chap09_caracteristiques-techniques_ed01-2014
DieselmotorerHDi 90e-HDi 90
Airdream BlueHDi 100*
Växellåda Manuell
(5
växlar)EGS/ETG
(6
växlar)Manuell
(6
växlar)
Typbeteckning: 3D
9HP0/1 3D... 3E... 3A
9HP8/1PS-8/2PS 3D... 3E... 3A
BHY6/1S - 6/2SM
-

T
omvikt 1
2791
289 - 1 314 - 1 3161
296 - 1 318 - 1 320
-
T

jänstevikt** 1
3541
364 - 1 389 - 1 3911
371 - 1 393 - 1 395
-
T

o t a l v i k t 1
9201
940 - 2 110 - 2 1601
950 - 2 120 - 2 175
-

M
ax. tågvikt
i 12% lutning 3
1703
140 - 3 160 - 3 1603
150 - 3 120 - 3 175
-

B
romsad släpvagn (inom ramen för tågvikten)
i 10
eller 12% lutning 1
2501
200 - 1 050 - 1 0001
200 - 1 000 - 1 000
-

B
romsad släpvagn*** (med viktfördelning
inom ramen för tågvikten) 1
4501
400 - 1 350 - 1 3001
400 - 1 300 - 1 300
-

O
bromsad släpvagn 675680
- 690 - 695645
- 659 - 660
-

R
ekommenderat kultryck 707070
Bil- och släpvagnsvikter (kg) - Dieselbilar
De värden som anges för totalvikt, tågvikt och släpvagnsvikt gäller för en höjd på högst 1000 meter. Släpvagnsvikten ska minskas med 10 % per 1000 meter.Kör aldrig fortare än 100 km/tim när bilen används som dragbil (i Sverige är 80 km/tim högsta tillåtna hastighet).
H öga utetemperaturer kan medföra att fordonets prestanda sänks, för att skydda motorn. Då utetemperaturen överstiger 37 °C ska släpvagnsvikten
begränsas.
* Viktvärdena har beräknats med dragkrok.
** Tjänstevikten motsvarar bilens tomvikt + förare (75
kg).
***

V
ikten på en bromsad släpvagn kan inom ramen för tågvikten ökas om totalvikten för dragfordonet samtidigt minskas. Observera att väghållningen
kan försämras om du drar en släpvagn med en lätt lastad bil.
9
Tekniska data

336
C4-Picasso-II_sv_Chap09_caracteristiques-techniques_ed01-2014
Bil- och släpvagnsvikter (kg) - Dieselbilar
De värden som anges för totalvikt, tågvikt och släpvagnsvikt gäller för en höjd på högst 1000 meter. Släpvagnsvikten ska minskas med 10 % per
1 000 meter.
Kör aldrig fortare än 100
km/tim när bilen används som dragbil (i Sverige är 80 km/tim högsta tillåtna hastighet).
Höga utetemperaturer kan medföra att fordonets prestanda sänks, för att skydda motorn. Då utetemperaturen överstiger 37
°C ska släpvagnsvikten
begränsas.
* Tjänstevikten motsvarar bilens tomvikt + förare (75
kg).
**

V
ikten på en bromsad släpvagn kan inom ramen för tågvikten ökas om totalvikten för dragfordonet samtidigt minskas. Observera att väghållningen
kan försämras om du drar en släpvagn med en lätt lastad bil.
Dieselmotorer
HDi 115BlueHDi 115
Växellåda Manuell
(6 växlar)
Manuell
(6 växlar)
EGS/ETG
(6 växlar)
Typbeteckning: 3D... 3E... 3A ...
9HC8 3D... 3E... 3A ...
9HC8/1 3D... 3E... 3A ...
9HC8/1S 3D... 3E... 3A ...
9HC8/1PS - 8/2PS
-
T
omvikt
1290 - 1 310 - 1 312 1 298 - 1 318 - 1 320 1 298 - 1 318 - 1 320 1 295 - 1 318 - 1320
-
T
jänstevikt*
1 365 - 1 385 - 1 387 1 373 - 1 393 - 1 395 1 373 - 1 393 - 1 395 1 370 - 1 393 - 1395
-
T
o t a l v i k t
1 940 - 2 110 - 2 150 1 940 - 2 110 - 2 150 1 940 - 2 110 - 2 150 1 940 - 2 110 - 2 150
-
M
ax. tågvikt
i 12% lutning 3 340 - 3 350 - 3 350 2 740 - 2 910 - 2 950 3 340 - 3 350 - 3 350 3 340 - 3 350 - 3 350
-
B
romsad släpvagn (inom ramen för tågvikten)
i 10 eller 12% lutning
1 400 - 1240 - 1 200
8001 400 - 1 240 - 1 200 1 400 - 1 240 - 1 200
-
B
romsad släpvagn** (med viktfördelning
inom ramen för tågvikten) 1 600 - 1 540 - 1 500
800 1 600 - 1 540 - 1 500 1 600 - 1 540 - 1 500
-
O
bromsad släpvagn
680 - 690 - 690 685 - 695 - 695 685 - 695 - 695 685 - 695 - 695
-
R
ekommenderat kultryck
70707070
Tekniska data

337
C4-Picasso-II_sv_Chap09_caracteristiques-techniques_ed01-2014
Bil- och släpvagnsvikter (kg) - Dieselbilar
* Tjänstevikten motsvarar bilens tomvikt + förare (75 kg).
* * V ikten på en bromsad släpvagn kan inom ramen för tågvikten ökas om totalvikten för dragfordonet samtidigt minskas. Observera att väghållningen
kan försämras om du drar en släpvagn med en lätt lastad bil.
De värden som anges för totalvikt, tågvikt och släpvagnsvikt gäller för en höjd på högst 1000
meter. Släpvagnsvikten ska minskas med 10 % per
1000 meter.
Kör aldrig fortare än 100 km/tim när bilen används som dragbil (i Sverige är 80 km/tim högsta tillåtna hastighet).
Höga utetemperaturer kan medföra att fordonets prestanda sänks, för att skydda motorn. Då utetemperaturen överstiger 37 °C ska släpvagnsvikten
begränsas. Dieselmotorer
BlueHDi 115/120BlueHDi 135/150
Växellåda Manuell
(6 växlar)
Automatisk
(6 växlar)
Typbeteckning: 3D... 3E... 3A ...
BHZ/BHXM/S-M/1S 3D... 3E... 3A ...
AHXM/S - M/1S 3D... 3E... 3A ...
AHXT/S - T/1S
-
T
omvikt
1 320 - 1 345 - 1347 1 415 - 1 428 - 1 430
1 435
1 474 - 1 476
-
T
jänstevikt*
1 395 - 1 420 - 1 422 1 490 - 1 503 - 1 505
1 510
1 549 - 1 551
-
T
o t a l v i k t
1 950 - 2 100 - 2 175 2 030 - 2 200 - 2 250
2 030
2 200 - 2 280
-
T
ågvikt
i 12% lutning 3 350 - 3 350 - 3 375 3 530 - 3 650 - 3 650
3 530
3 580 - 3 580
- Bromsad släpvagn (inom ramen för tågvikten)i 10 eller 12 % lutning
1 400 - 1 250 - 1 200 1 500 - 1 450 - 1 400
1 500
1 380 - 1 300
-

B
romsad släpvagn** (med viktfördelning
inom ramen för tågvikten) 1
600 - 1 550 - 1 500 1 700 - 1 750 - 1 7001
7001
680 - 1 600
-

O
bromsad släpvagn 660
- 672 - 674 745 - 750 - 750750 750
- 750
-

R
ekommenderat kultryck 70707070
9
Tekniska data

338
C4-Picasso-II_sv_Chap09_caracteristiques-techniques_ed01-2014

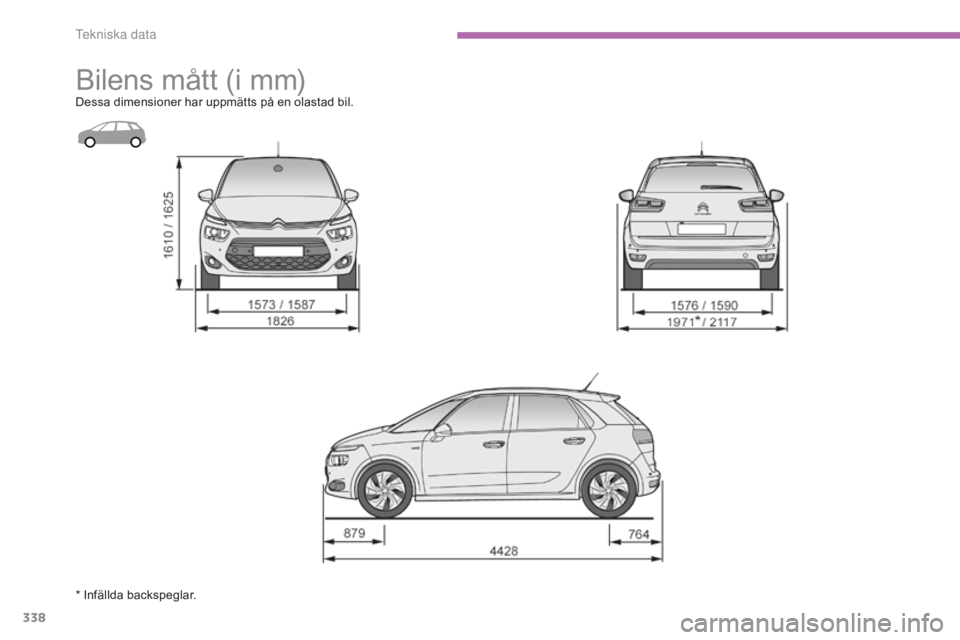

Bilens mått (i mm)Dessa dimensioner har uppmätts på en olastad bil.
* Infällda backspeglar.
T
