CITROEN C4 SPACETOURER 2015 Kezelési útmutató (in Hungarian)

219
Intelligens kipörgésgátló
(Snow motion)
A visszajelző lámpának a STOP
visszajelzéssel együtt, hangjelzés
és üzenet kíséretében történő
kigyulladása az elektronikus
fékerőelosztó (REF) meghibásodását
jelzi, ami fékezés esetén a gépjármű
kormányozhatatlanságához vezethet.
Működés
A visszajelző lámpa hangjelzés
és üzenet kíséretében történő
kigyulladása a blokkolásgátló
rendszer meghibásodását jelzi,
ami fékezés esetén a gépjármű
kormányozhatatlanságához vezethet. Változattól függően gépkocsija a havon történő
elindulást segítő intelligens kipörgésgátló
rendszerrel
is rendelkezhet.
Ez a funkció érzékeli, ha gyenge a tapadási
felület, ami megnehezíti a gépkocsi indítását és
haladását, például nagy mennyiségű friss vagy
letaposott hóban.
ez

ekben az esetekben az intelligens
kipörgésgátló az első kerekek kipörgésének
szabályozásával megfelelő motorműködést és
irányíthatóságot biztosít a gépjárműnek.
Gyenge tapadású útfelületen erősen javasolt a
téli gumik használata.
Blokkolásgátló rendszer (ABS) és
elektronikus fékerőelosztó (REF)A kerekek (gumiabroncsok és
keréktárcsák) cseréje esetén ügyeljen
arra, hogy a gépjárműnek megfelelő
kerüljön felszerelésre.
bi

zonyos esetekben az abs rendszer
rendes működése a fékpedál enyhe
vibrálásával járhat.
Ha hirtelen fékezésre kényszerül,
erőteljesen nyomja le és tar tsa
lenyomva a fékpedált.
Azonnal álljon meg.
Mindkét esetben forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
6
Biztonság

220

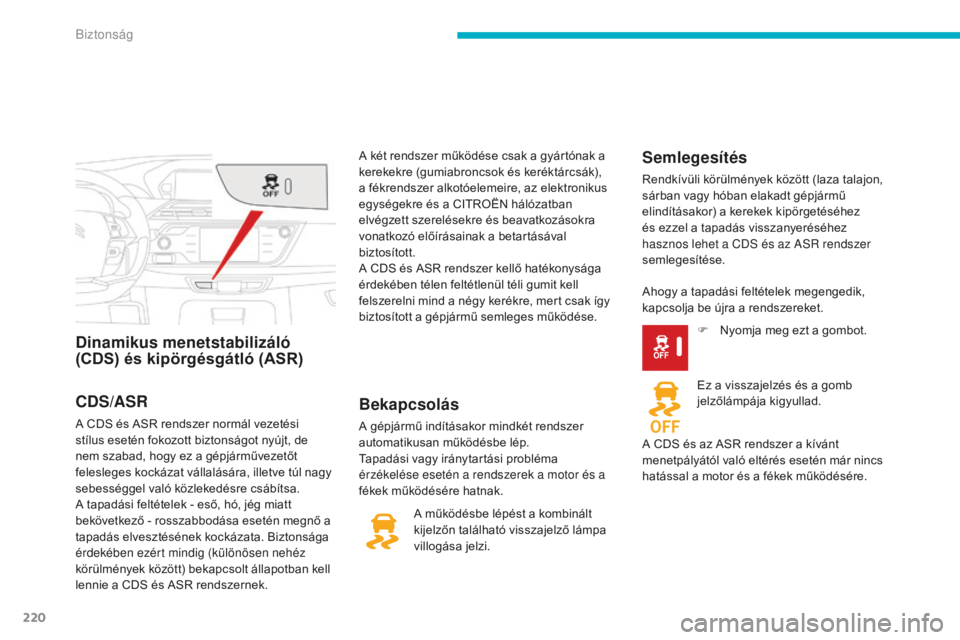

Dinamikus menetstabilizáló
(CDS) és kipörgésgátló (ASR)Bekapcsolás
A gépjármű indításakor mindkét rendszer
automatikusan működésbe lép.
Tapadási vagy iránytartási probléma
érzékelése esetén a rendszerek a motor és a
fékek működésére hatnak.
Semlegesítés
Rendkívüli körülmények között (laza talajon,
sárban vagy hóban elakadt gépjármű
elindításakor) a kerekek kipörgetéséhez
és ezzel a tapadás visszanyeréséhez
hasznos lehet a C
d

s és az as
R r
endszer
semlegesítése.
A működésbe lépést a kombinált
kijelzőn található visszajelző lámpa
villogása jelzi. Ahogy a tapadási feltételek megengedik,
kapcsolja be újra a rendszereket.
F

N
yomja meg ezt a gombot.
Ez a visszajelzés és a gomb
jelzőlámpája kigyullad.
A CDS és az ASR rendszer a kívánt
menetpályától való eltérés esetén már nincs
hatással a motor és a fékek működésére.
CDS/ASR
A CDS és ASR rendszer normál vezetési
stílus esetén fokozott biztonságot nyújt, de
nem szabad, hogy ez a gépjárművezetőt
felesleges kockázat vállalására, illetve túl nagy
sebességgel való közlekedésre csábítsa.
A tapadási feltételek - eső, hó, jég miatt
bekövetkező - rosszabbodása esetén megnő a
tapadás elvesztésének kockázata. Biztonsága
érdekében ezért mindig (különösen nehéz
körülmények között) bekapcsolt állapotban kell
lennie a CDS és ASR rendszernek. A két rendszer működése csak a gyártónak a
kerekekre (gumiabroncsok és keréktárcsák),
a fékrendszer alkotóelemeire, az elektronikus
egységekre és a CITROËN hálózatban
elvégzett szerelésekre és beavatkozásokra
vonatkozó előírásainak a betartásával
biztosított.
A CDS és ASR rendszer kellő hatékonysága
érdekében télen feltétlenül téli gumit kell
felszerelni mind a négy kerékre, mert csak így
biztosított a gépjármű semleges működése.
Biztonság

221

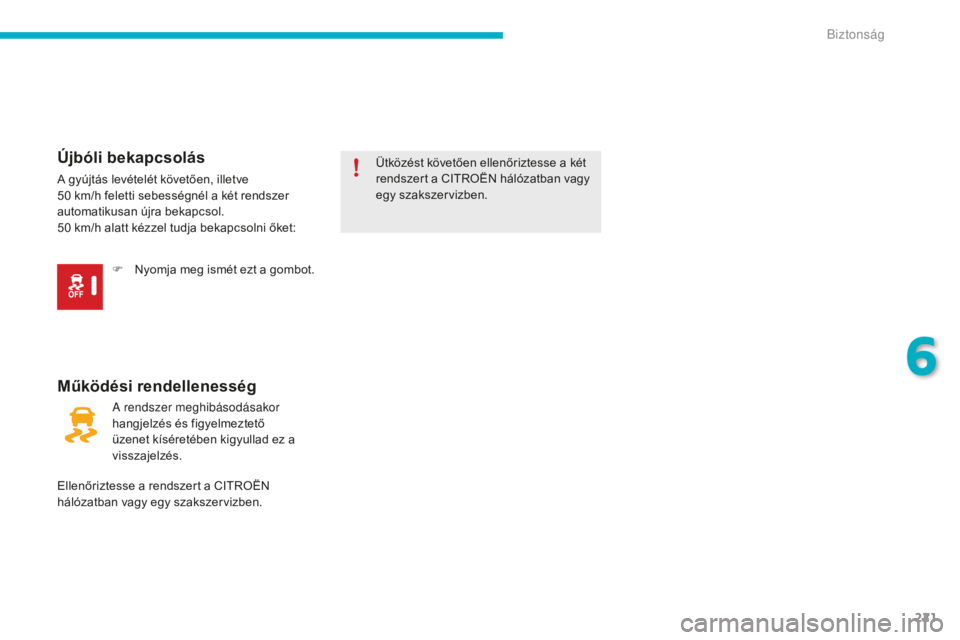

Ütközést követően ellenőriztesse a két
rendszert a CITROËN hálózatban vagy
egy szakszervizben.
Működési rendellenesség
Újbóli bekapcsolás
A gyújtás levételét követően, illetve
50
km/h feletti sebességnél a két rendszer
automatikusan újra bekapcsol.
50
km/h alatt kézzel tudja bekapcsolni őket: F

N
yomja meg ismét ezt a gombot.
a r

endszer meghibásodásakor
hangjelzés és figyelmeztető
üzenet kíséretében kigyullad ez a
visszajelzés.
Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben.
6
biztonság

222
Biztonsági övek
Első biztonsági övek
Az első biztonsági öveket pirotechnikai előfeszítő
rendszerrel és erőhatárolókkal látták el.
A rendszer az első ülésen utazók biztonságát
növeli frontális és oldalirányú ütközések
esetén. Az ütközés nagyságától függően a
pirotechnikai előfeszítő rendszer egy pillanat
alatt megfeszíti és az utasok testére szorítja a
biztonsági öveket.
A pirotechnikai előfeszítéssel ellátott
biztonsági övek csak ráadott gyújtás mellett
működőképesek.
Az erőhatároló ütközés esetén csökkenti a
biztonsági övnek az utas testére gyakorolt
nyomását, így fokozza annak védelmét.
Reverzibilis előfeszítővel
rendelkező övcsévélők
A rendszer a becsatolást követően
automatikusan beállítja a vezető és az első
utas biztonsági övének a feszességét, amint a
gépjármű sebessége meghaladja a 10 km/h-t.
Ha potenciálisan veszélyes közlekedési
helyzetet érzékel, a rendszer ezen felül
korlátozza a biztonsági öv játékát (például nagy
erejű vagy hirtelen fékezésnél vagy váratlan
kormánymozdulatnál). Így a biztonsági öv
feszességének automatikus növelésével az
ülés háttámlájához szorítja a vezetőt és az első
utast.
A helyzet normalizálódásával az övcsévélő
enged a szorításból, és a biztonsági öv
feszessége visszaáll az eredetileg kényelmes
szintre.
Az utasoldali légzsák kiiktatásakor
az utasoldali reverzibilis övfeszítő is
kikapcsol.
Az övvezető magasságának
beállítása elöl
F A rögzítési pont magasságának beállításához szorítsa össze a kapcsolót és
addig csúsztassa fel-le, amíg a megfelelő
helyre nem akad.
B

223

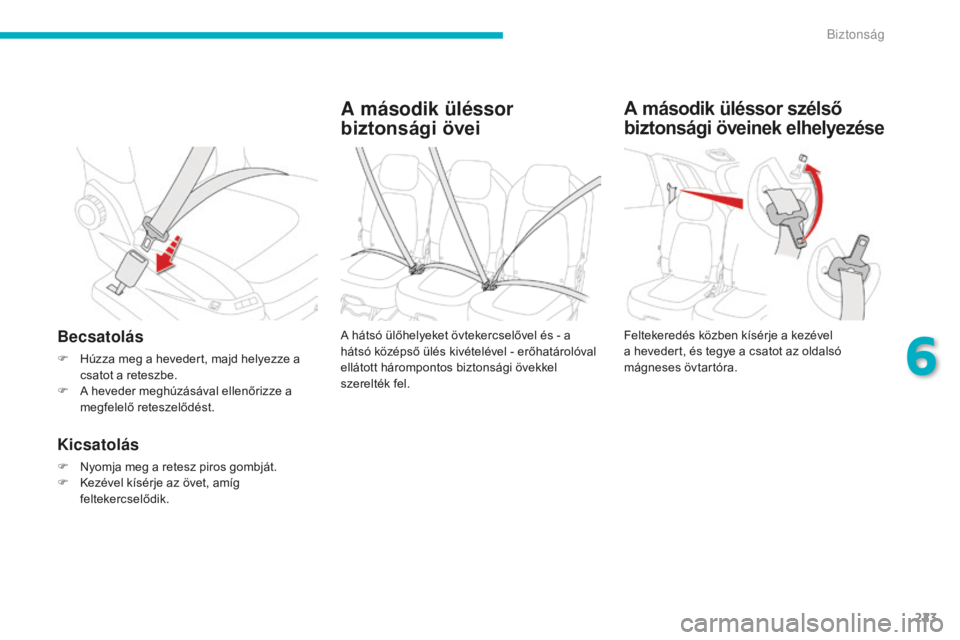

A második üléssor
biztonsági övei
Becsatolás
F Húzza meg a hevedert, majd helyezze a csatot a reteszbe.
F

A h
eveder meghúzásával ellenőrizze a
megfelelő reteszelődést.
Kicsatolás
F Nyomja meg a retesz piros gombját.
F K ezével kísérje az övet, amíg
feltekercselődik. A hátsó ülőhelyeket övtekercselővel és - a
hátsó középső ülés kivételével - erőhatárolóval
ellátott hárompontos biztonsági övekkel
szerelték fel.
Feltekeredés közben kísérje a kezével
a hevedert, és tegye a csatot az oldalsó
mágneses övtartóra.
A második üléssor szélső
biztonsági öveinek elhelyezése
6
Biztonság

224

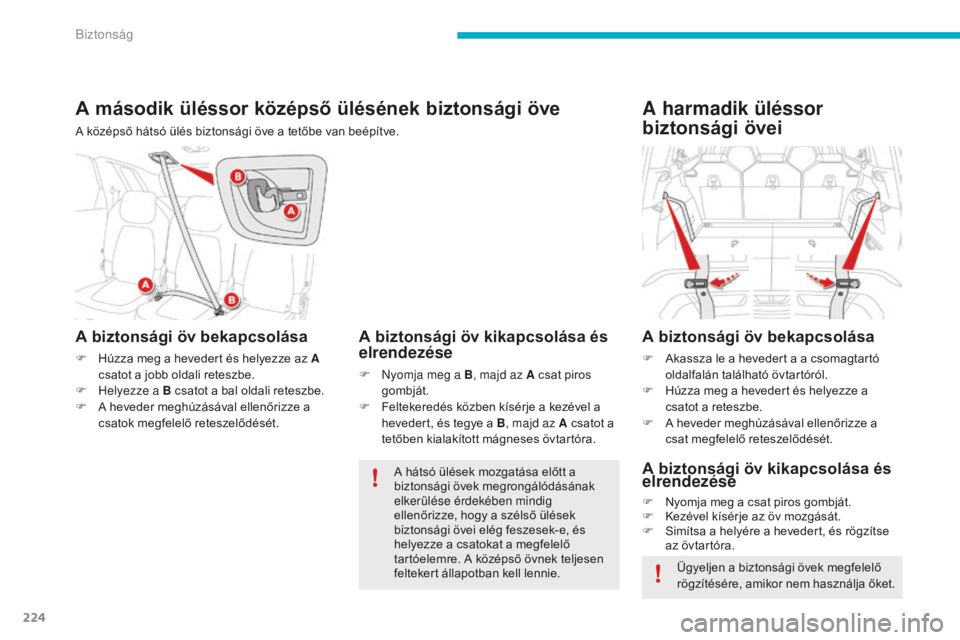

A második üléssor középső ülésének biztonsági öve
A középső hátsó ülés biztonsági öve a tetőbe van beépítve.
A biztonsági öv bekapcsolása
F Húzza meg a hevedert és helyezze az A csatot a jobb oldali reteszbe.
F
h
e
lyezze a B csatot a bal oldali reteszbe.
F

A h
eveder meghúzásával ellenőrizze a
csatok megfelelő reteszelődését.
A biztonsági öv kikapcsolása és
elrendezése
F Nyomja meg a B, majd az A csat piros gombját.
F

F
eltekeredés közben kísérje a kezével a
hevedert, és tegye a B , majd az A csatot a
tetőben kialakított mágneses övtartóra.
A hátsó ülések mozgatása előtt a
biztonsági övek megrongálódásának
elkerülése érdekében mindig
ellenőrizze, hogy a szélső ülések
biztonsági övei elég feszesek-e, és
helyezze a csatokat a megfelelő
tartóelemre. A középső övnek teljesen
feltekert állapotban kell lennie.
A harmadik üléssor
biztonsági övei
A biztonsági öv bekapcsolása
F Akassza le a hevedert a a csomagtartó oldalfalán található övtartóról.
F

H
úzza meg a hevedert és helyezze a
csatot a reteszbe.
F

A h
eveder meghúzásával ellenőrizze a
csat megfelelő reteszelődését.
A biztonsági öv kikapcsolása és
elrendezése
F Nyomja meg a csat piros gombját.
F K ezével kísérje az öv mozgását.
F

S
imítsa a helyére a hevedert, és rögzítse
az övtartóra.
Ügyeljen a biztonsági övek megfelelő
rögzítésére, amikor nem használja őket.
Biztonság

225

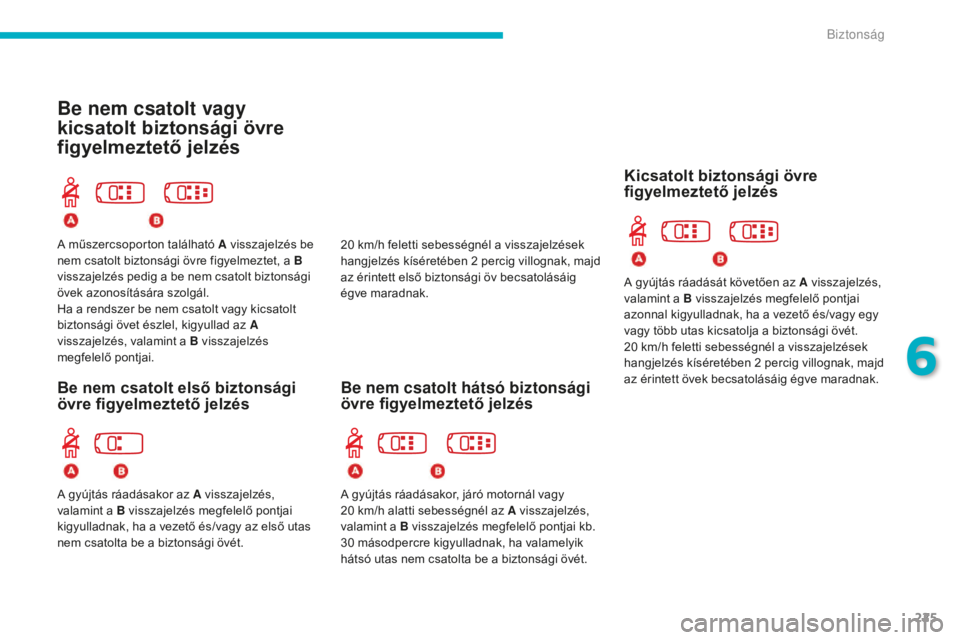

Be nem csatolt vagy
kicsatolt biztonsági övre
figyelmeztető jelzés
Be nem csatolt hátsó biztonsági
övre figyelmeztető jelzés
A műszercsoporton található A visszajelzés be
nem csatolt biztonsági övre figyelmeztet, a B
visszajelzés pedig a be nem csatolt biztonsági
övek azonosítására szolgál.
Ha a rendszer be nem csatolt vagy kicsatolt
biztonsági övet észlel, kigyullad az A
visszajelzés, valamint a B visszajelzés
megfelelő pontjai.A gyújtás ráadásakor, járó motornál vagy
20
km/h alatti sebességnél az A visszajelzés,
valamint a B visszajelzés megfelelő pontjai kb.
30
másodpercre kigyulladnak, ha valamelyik
hátsó utas nem csatolta be a biztonsági övét.
Kicsatolt biztonsági övre
figyelmeztető jelzés
Be nem csatolt első biztonsági
övre figyelmeztető jelzés
A gyújtás ráadásakor az A visszajelzés,
valamint a B visszajelzés megfelelő pontjai
kigyulladnak, ha a vezető és/vagy az első utas
nem csatolta be a biztonsági övét. 20
km/h feletti sebességnél a visszajelzések
hangjelzés kíséretében 2 percig villognak, majd
az érintett első biztonsági öv becsatolásáig
égve maradnak. A gyújtás ráadását követően az A visszajelzés,
valamint a
B visszajelzés megfelelő pontjai
azonnal kigyulladnak, ha a vezető és/vagy egy
vagy több utas kicsatolja a biztonsági övét.
20 km/h feletti sebességnél a visszajelzések
hangjelzés kíséretében 2 percig villognak, majd
az érintett övek becsatolásáig égve maradnak.
6
Biztonság

226

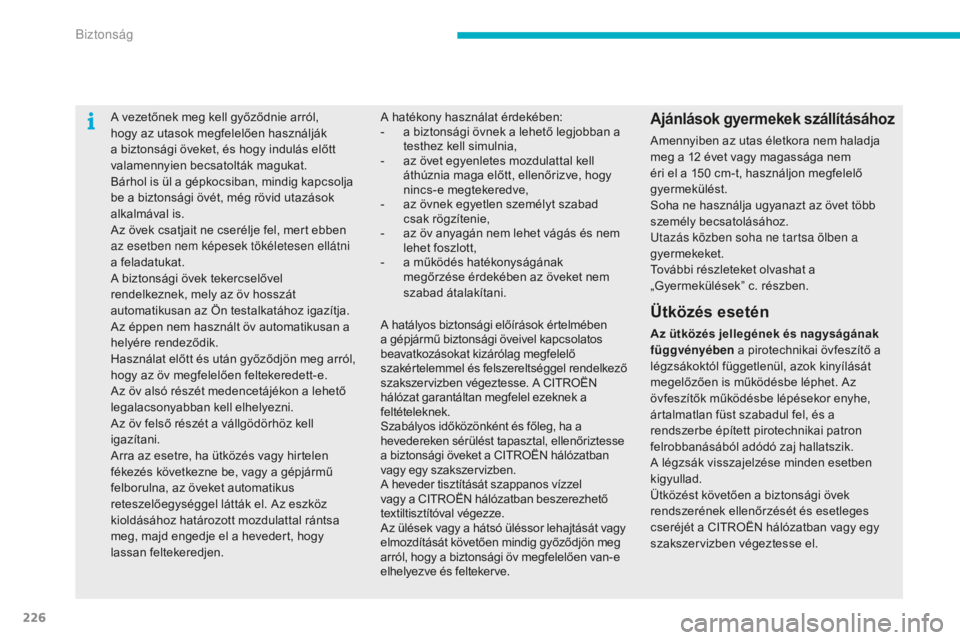

A vezetőnek meg kell győződnie arról,
hogy az utasok megfelelően használják
a biztonsági öveket, és hogy indulás előtt
valamennyien becsatolták magukat.
Bárhol is ül a gépkocsiban, mindig kapcsolja
be a biztonsági övét, még rövid utazások
alkalmával is.
Az övek csatjait ne cserélje fel, mert ebben
az esetben nem képesek tökéletesen ellátni
a feladatukat.
A biztonsági övek tekercselővel
rendelkeznek, mely az öv hosszát
automatikusan az Ön testalkatához igazítja.
Az éppen nem használt öv automatikusan a
helyére rendeződik.
Használat előtt és után győződjön meg arról,
hogy az öv megfelelően feltekeredett-e.
Az öv alsó részét medencetájékon a lehető
legalacsonyabban kell elhelyezni.
Az öv felső részét a vállgödörhöz kell
igazítani.
Arra az esetre, ha ütközés vagy hirtelen
fékezés következne be, vagy a gépjármű
felborulna, az öveket automatikus
reteszelőegységgel látták el. Az eszköz
kioldásához határozott mozdulattal rántsa
meg, majd engedje el a hevedert, hogy
lassan feltekeredjen.Ajánlások gyermekek szállításához
Amennyiben az utas életkora nem haladja
meg a 12 évet vagy magassága nem
éri el a 150
cm-t, használjon megfelelő
gyermekülést.
Soha ne használja ugyanazt az övet több
személy becsatolásához.
ut

azás közben soha ne tartsa ölben a
gyermekeket.
További részleteket olvashat a
„Gyermekülések” c. részben.
A hatékony használat érdekében:
-
a b
iztonsági övnek a lehető legjobban a
testhez kell simulnia,
-

a

z övet egyenletes mozdulattal kell
áthúznia maga előtt, ellenőrizve, hogy
nincs-e megtekeredve,
-

a

z övnek egyetlen személyt szabad
csak rögzítenie,
-

a

z öv anyagán nem lehet vágás és nem
lehet foszlott,
-

a m

űködés hatékonyságának
megőrzése érdekében az öveket nem
szabad átalakítani.
Ütközés esetén
Az ütközés jellegének és nagyságának
függvényében a pirotechnikai övfeszítő a
légzsákoktól függetlenül, azok kinyílását
megelőzően is működésbe léphet. Az
övfeszítők működésbe lépésekor enyhe,
ártalmatlan füst szabadul fel, és a
rendszerbe épített pirotechnikai patron
felrobbanásából adódó zaj hallatszik.
A légzsák visszajelzése minden esetben
kigyullad.
Ütközést követően a biztonsági övek
rendszerének ellenőrzését és esetleges
cseréjét a CITROËN hálózatban vagy egy
szakszervizben végeztesse el.
A hatályos biztonsági előírások értelmében
a gépjármű biztonsági öveivel kapcsolatos
beavatkozásokat kizárólag megfelelő
szakértelemmel és felszereltséggel rendelkező
szakszervizben végeztesse. A CITROËN
hálózat garantáltan megfelel ezeknek a
feltételeknek.
Szabályos időközönként és főleg, ha a
hevedereken sérülést tapasztal, ellenőriztesse
a biztonsági öveket a CITROËN hálózatban
vagy egy szakszervizben.
A heveder tisztítását szappanos vízzel
vagy a CITROËN hálózatban beszerezhető
textiltisztítóval végezze.
Az ülések vagy a hátsó üléssor lehajtását vagy
elmozdítását követően mindig győződjön meg
arról, hogy a biztonsági öv megfelelően van-e
elhelyezve és feltekerve.
biztonság

227

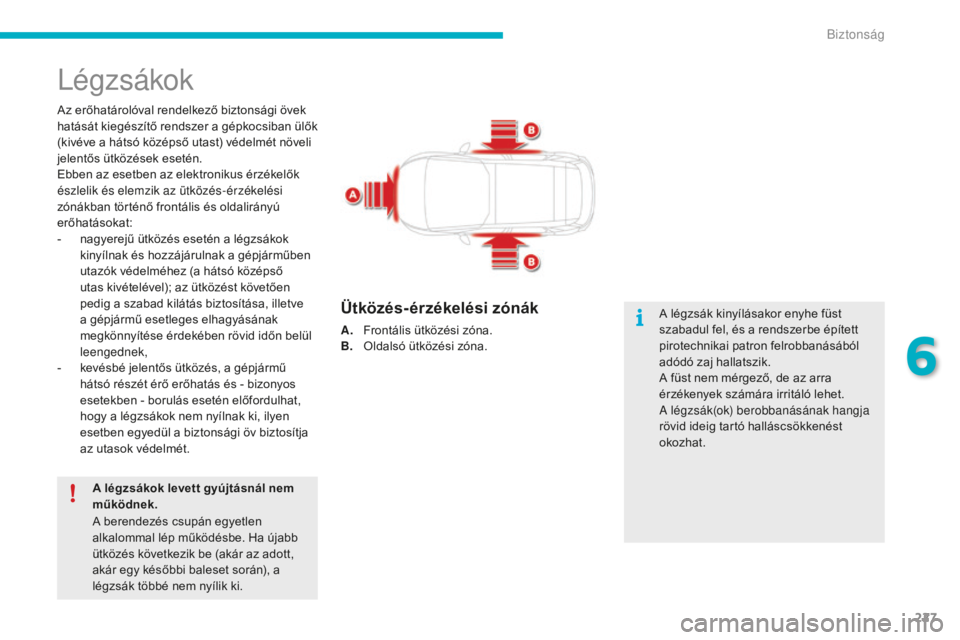

légzsákok
Az erőhatárolóval rendelkező biztonsági övek
hatását kiegészítő rendszer a gépkocsiban ülők
(kivéve a hátsó középső utast) védelmét növeli
jelentős ütközések esetén.
Ebben az esetben az elektronikus érzékelők
észlelik és elemzik az ütközés-érzékelési
zónákban történő frontális és oldalirányú
erőhatásokat:
-
n
agyerejű ütközés esetén a légzsákok
kinyílnak és hozzájárulnak a gépjárműben
utazók védelméhez (a hátsó középső
utas kivételével); az ütközést követően
pedig a szabad kilátás biztosítása, illetve
a gépjármű esetleges elhagyásának
megkönnyítése érdekében rövid időn belül
leengednek,
-

k
evésbé jelentős ütközés, a gépjármű
hátsó részét érő erőhatás és - bizonyos
esetekben - borulás esetén előfordulhat,
hogy a légzsákok nem nyílnak ki, ilyen
esetben egyedül a biztonsági öv biztosítja
az utasok védelmét.
A légzsákok levett gyújtásnál nem
működnek.
A berendezés csupán egyetlen
alkalommal lép működésbe. Ha újabb
ütközés következik be (akár az adott,
akár egy későbbi baleset során), a
légzsák többé nem nyílik ki. A légzsák kinyílásakor enyhe füst
szabadul fel, és a rendszerbe épített
pirotechnikai patron felrobbanásából
adódó zaj hallatszik.
A füst nem mérgező, de az arra
érzékenyek számára irritáló lehet.
a l

égzsák(ok) berobbanásának hangja
rövid ideig tartó halláscsökkenést
okozhat.
Ütközés-érzékelési zónák
A. Frontális ütközési zóna.
B. O ldalsó ütközési zóna.
6
biztonság

228
Semlegesítés
A gyújtás ráadásakor a
műszercsoporton kigyullad ez a
visszajelzés, és a semlegesítés teljes
időtartama alatt világít.
Frontlégzsákok
Bekapcsolás
A frontlégzsákok az A frontális ütközési zóna
egészét vagy egy részét érő, a gépjármű
hossztengelye mentén, vízszintes síkban,
elölről hátrafelé ható, nagy erejű frontális
ütközés esetén lépnek működésbe, kivéve
az utasoldali frontlégzsákot, ha az előtte
semlegesítve lett.
A vezetőoldalon a kormánykerék és a vezető
között, az utasoldalon a műszer fal és az első
utas között kinyíló, a fejet és a törzset védő
frontlégzsák az előre lendülő utas mozgási
energiáját csökkenti.
A rendszer a vezetőt és az első utast védi nagy
erejű frontális ütközések alkalmával a fejet és a
törzset fenyegető sérülésektől.
Vezetőoldalon a légzsákot a kormány középső
részébe, utasoldalon a kesztyűtartó fölé, a
műszer falba építették be.
Kizárólag az utasoldali frontlégzsák
semlegesíthető.
F
Le

vett gyújtásnál illessze a gyújtáskulcsot az
utasoldali légzsák semlegesítő kapcsolójába.
F

F
ordítsa el „OFF” helyzetbe.
F

E
bben a helyzetben tartva húzza ki a
kulcsot.
Biztonság
