CITROEN C4 SPACETOURER 2015 Kezelési útmutató (in Hungarian)

259
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

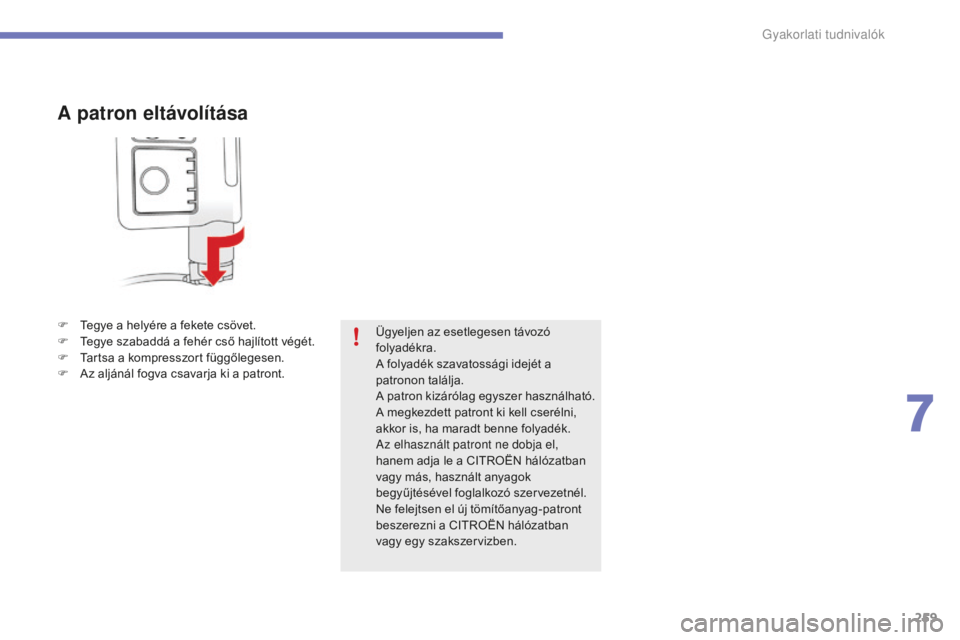

A patron eltávolítása
F Tegye a helyére a fekete csövet.
F T egye szabaddá a fehér cső hajlított végét.
F

T
artsa a kompresszort függőlegesen.
F

A
z aljánál fogva csavarja ki a patront. Ügyeljen az esetlegesen távozó
folyadékra.
A folyadék szavatossági idejét a
patronon találja.

A patron kizárólag egyszer használható.
A megkezdett patront ki kell cserélni,
akkor is, ha maradt benne folyadék.
az e

lhasznált patront ne dobja el,
hanem adja le a CITROËN hálózatban
vagy más, használt anyagok
begyűjtésével foglalkozó szervezetnél.
Ne felejtsen el új tömítőanyag-patront
beszerezni a CITROËN hálózatban
vagy egy szakszervizben.
7
Gyakorlati tudnival

260
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

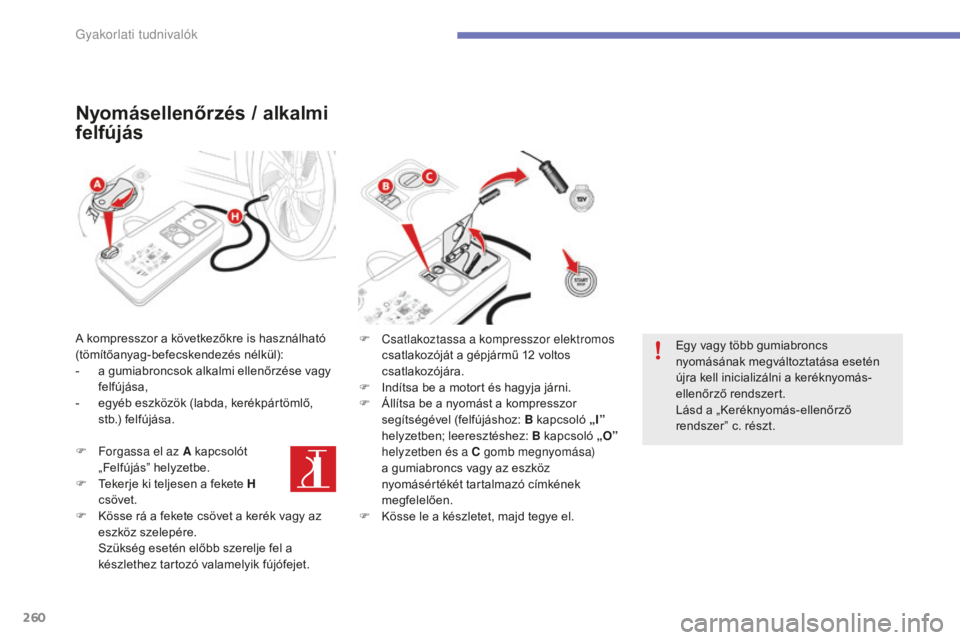

Nyomásellenőrzés / alkalmi
felfújás
A kompresszor a következőkre is használható
(tömítőanyag-befecskendezés nélkül):
-
a g
umiabroncsok alkalmi ellenőrzése vagy
felfújása,
-

e
gyéb eszközök (labda, kerékpártömlő,
stb.) felfújása.
F

F
orgassa el az A kapcsolót
„Felfújás” helyzetbe.
F

T
ekerje ki teljesen a fekete H
csövet.
F

K
össe rá a fekete csövet a kerék vagy az
eszköz szelepére.
S

zükség esetén előbb szerelje fel a
készlethez tartozó valamelyik fújófejet. F
C satlakoztassa a kompresszor elektromos
csatlakozóját a gépjármű 12
voltos
csatlakozójára.
F

I
ndítsa be a motort és hagyja járni.
F

Á
llítsa be a nyomást a kompresszor
segítségével (felfújáshoz: B kapcsoló „I”
helyzetben; leeresztéshez: B kapcsoló „O”
helyzetben és a C gomb megnyomása)
a gumiabroncs vagy az eszköz
nyomásértékét tartalmazó címkének
megfelelően.
F

K
össe le a készletet, majd tegye el.Egy vagy több gumiabroncs
nyomásának megváltoztatása esetén
újra kell inicializálni a keréknyomás-
ellenőrző rendszert.
Lásd a „Keréknyomás-ellenőrző
rendszer” c. részt.
Gyakorlati tudnival

261
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

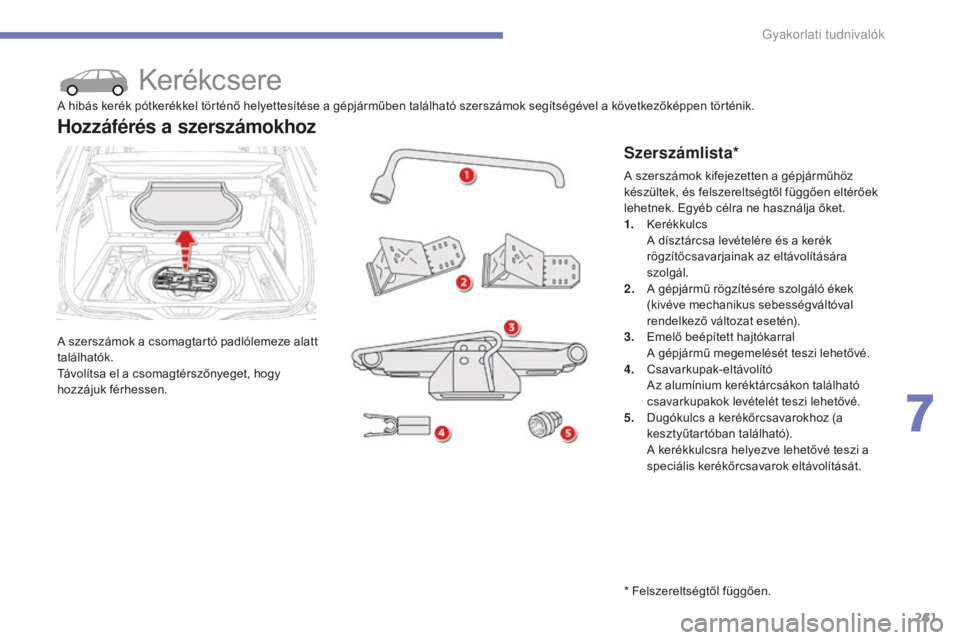

Kerékcsere
A szerszámok a csomagtartó padlólemeze alatt
találhatók.
Távolítsa el a csomagtérszőnyeget, hogy
hozzájuk férhessen.
Hozzáférés a szerszámokhoz
Szerszámlista*
A hibás kerék pótkerékkel történő helyettesítése a gépjárműben található szerszámok segítségével a következőképpen történik.* Felszereltségtől függően. A szerszámok kifejezetten a gépjárműhöz
készültek, és felszereltségtől függően eltérőek
lehetnek. Egyéb célra ne használja őket.
1.
K
erékkulcs
A d

ísztárcsa levételére és a kerék
rögzítőcsavarjainak az eltávolítására
szolgál.
2.
A g

épjármű rögzítésére szolgáló ékek
(kivéve mechanikus sebességváltóval
rendelkező változat esetén).
3.
E

melő beépített hajtókarral
A g

épjármű megemelését teszi lehetővé.
4.
C

savarkupak-eltávolító
A

z alumínium keréktárcsákon található
csavarkupakok levételét teszi lehetővé.
5.
D

ugókulcs a kerékőrcsavarokhoz (a
kesztyűtartóban található).
A k

erékkulcsra helyezve lehetővé teszi a
speciális kerékőrcsavarok eltávolítását.
7
Gyakorlati tudnival

262
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

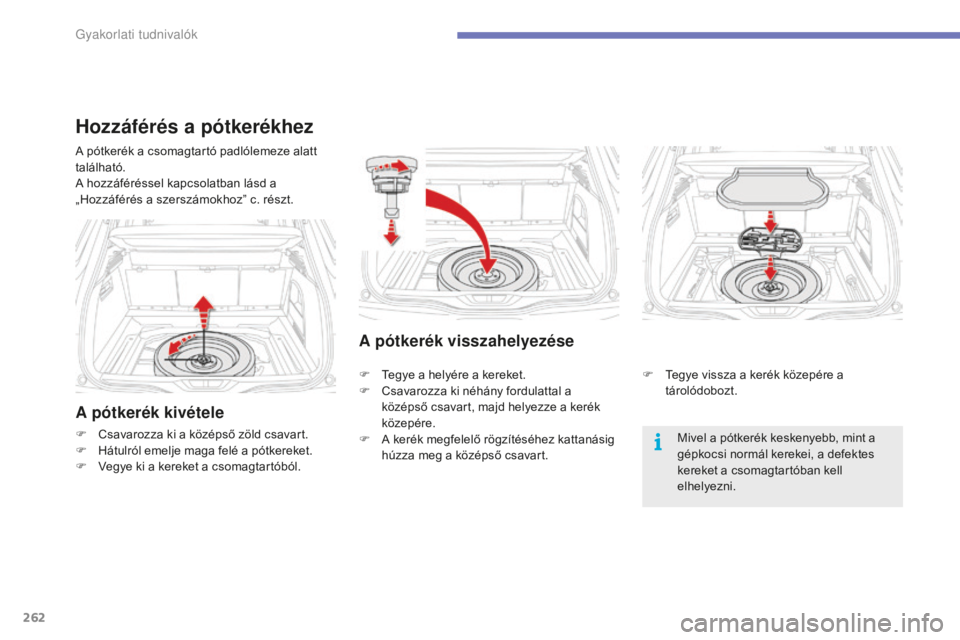

A pótkerék kivétele
F Csavarozza ki a középső zöld csavart.
F H átulról emelje maga felé a pótkereket.
F

V
egye ki a kereket a csomagtartóból. Mivel a pótkerék keskenyebb, mint a
gépkocsi normál kerekei, a defektes
kereket a csomagtartóban kell
elhelyezni.
A pótkerék a csomagtartó padlólemeze alatt
található.
A hozzáféréssel kapcsolatban lásd a
„Hozzáférés a szerszámokhoz” c. részt.
Hozzáférés a pótkerékhez
A pótkerék visszahelyezése
F Tegye a helyére a kereket.
F
C savarozza ki néhány fordulattal a
középső csavart, majd helyezze a kerék
közepére.
F

A k
erék megfelelő rögzítéséhez kattanásig
húzza meg a középső csavart. F
T egye vissza a kerék közepére a
tárolódobozt.
Gyakorlati tudnival

263
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
* Modellváltozattól függően. A teljes szerszámkészlet pótkerék esetén áll
rendelkezésre.

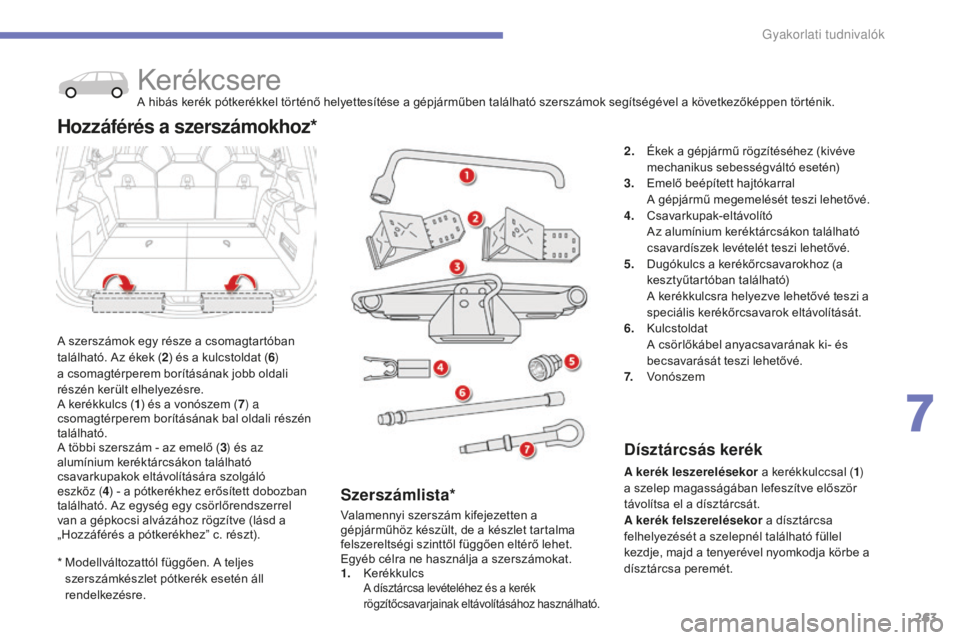

KerékcsereA hibás kerék pótkerékkel történő helyettesítése a gépjárműben található szerszámok segítségével a következőképpen történik.
A szerszámok egy része a csomagtartóban
található. Az ékek ( 2) és a kulcstoldat ( 6)
a csomagtérperem borításának jobb oldali
részén került elhelyezésre.
A kerékkulcs ( 1) és a vonószem ( 7) a
csomagtérperem borításának bal oldali részén
található.
A többi szerszám - az emelő ( 3) és az
alumínium keréktárcsákon található
csavarkupakok eltávolítására szolgáló
eszköz ( 4) - a pótkerékhez erősített dobozban
található. Az egység egy csörlőrendszerrel
van a gépkocsi alvázához rögzítve (lásd a
„Hozzáférés a pótkerékhez” c. részt).
Hozzáférés a szerszámokhoz*
2. Ékek a gépjármű rögzítéséhez (kivéve
mechanikus sebességváltó esetén)
3.
E

melő beépített hajtókarral
A g

épjármű megemelését teszi lehetővé.
4.
C

savarkupak-eltávolító
A

z alumínium keréktárcsákon található
csavardíszek levételét teszi lehetővé.
5.
D

ugókulcs a kerékőrcsavarokhoz (a
kesztyűtartóban található)
A k

erékkulcsra helyezve lehetővé teszi a
speciális kerékőrcsavarok eltávolítását.
6.
K

ulcstoldat
A c

sörlőkábel anyacsavarának ki- és
becsavarását teszi lehetővé.
7.
V

onószem
Dísztárcsás kerék
A kerék leszerelésekor a kerékkulccsal (1)
a szelep magasságában lefeszítve először
távolítsa el a dísztárcsát.
A kerék felszerelésekor a dísztárcsa
felhelyezését a szelepnél található füllel
kezdje, majd a tenyerével nyomkodja körbe a
dísztárcsa peremét.
Szerszámlista*
Valamennyi szerszám kifejezetten a
gépjárműhöz készült, de a készlet tartalma
felszereltségi szinttől függően eltérő lehet.
Egyéb célra ne használja a szerszámokat.
1.
K

erékkulcs
A dísztárcsa levételéhez és a kerék rögzítőcsavarjainak eltávolításához használható.
7
Gyakorlati tudnival

264
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
* Modellváltozattól függően.

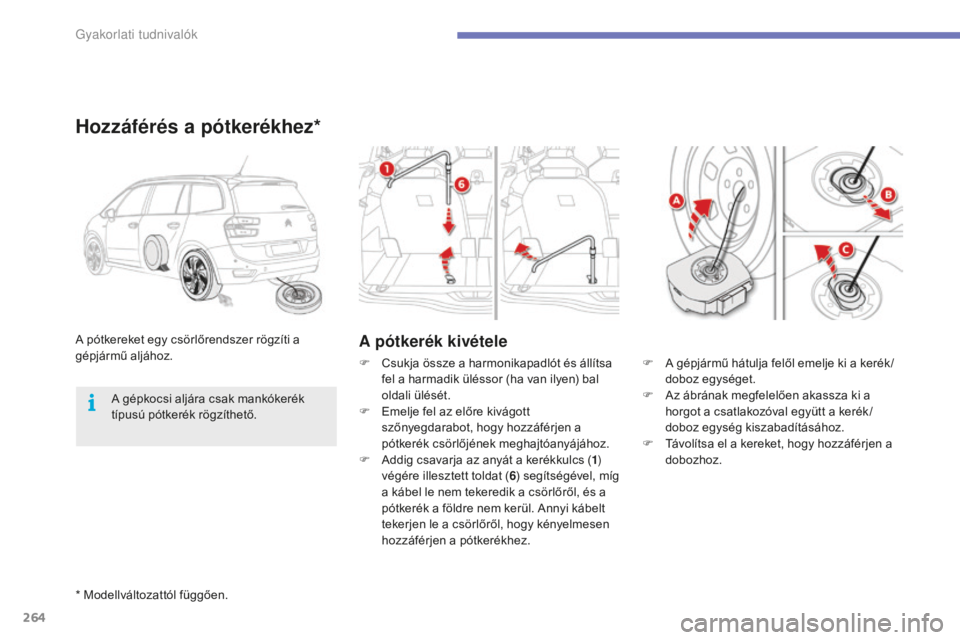

A pótkerék kivételeA pótkereket egy csörlőrendszer rögzíti a
gépjármű aljához.
Hozzáférés a pótkerékhez*
F A gépjármű hátulja felől emelje ki a kerék /doboz egységet.
F

A
z ábrának megfelelően akassza ki a
horgot a csatlakozóval együtt a kerék /
doboz egység kiszabadításához.
F

T
ávolítsa el a kereket, hogy hozzáférjen a
dobozhoz.
F
C
sukja össze a harmonikapadlót és állítsa
fel a harmadik üléssor (ha van ilyen) bal
oldali ülését.
F

E

melje fel az előre kivágott
szőnyegdarabot, hogy hozzáférjen a
pótkerék csörlőjének meghajtóanyájához.
F

A

ddig csavarja az anyát a kerékkulcs ( 1)
végére illesztett toldat ( 6) segítségével, míg
a kábel le nem tekeredik a csörlőről, és a
pótkerék a földre nem kerül. Annyi kábelt
tekerjen le a csörlőről, hogy kényelmesen
hozzáférjen a pótkerékhez.
A gépkocsi aljára csak mankókerék
típusú pótkerék rögzíthető.
Gyakorlati tudnival

265
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

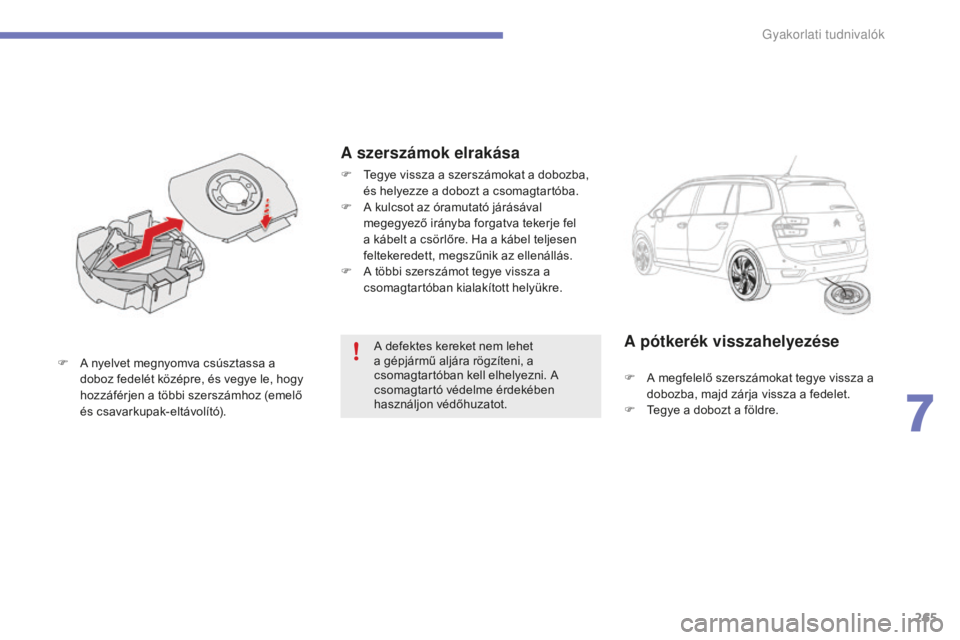

A defektes kereket nem lehet
a gépjármű aljára rögzíteni, a
csomagtartóban kell elhelyezni. A
csomagtartó védelme érdekében
használjon védőhuzatot.
F

A n

yelvet megnyomva csúsztassa a
doboz fedelét középre, és vegye le, hogy
hozzáférjen a többi szerszámhoz (emelő
és csavarkupak-eltávolító).A pótkerék visszahelyezése
F A megfelelő szerszámokat tegye vissza a dobozba, majd zárja vissza a fedelet.
F

T
egye a dobozt a földre.
A szerszámok elrakása
F Tegye vissza a szerszámokat a dobozba, és helyezze a dobozt a csomagtartóba.
F

A k
ulcsot az óramutató járásával
megegyező irányba forgatva tekerje fel
a kábelt a csörlőre. Ha a kábel teljesen
feltekeredett, megszűnik az ellenállás.
F

A t
öbbi szerszámot tegye vissza a
csomagtartóban kialakított helyükre.
7
Gyakorlati tudnival

266
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

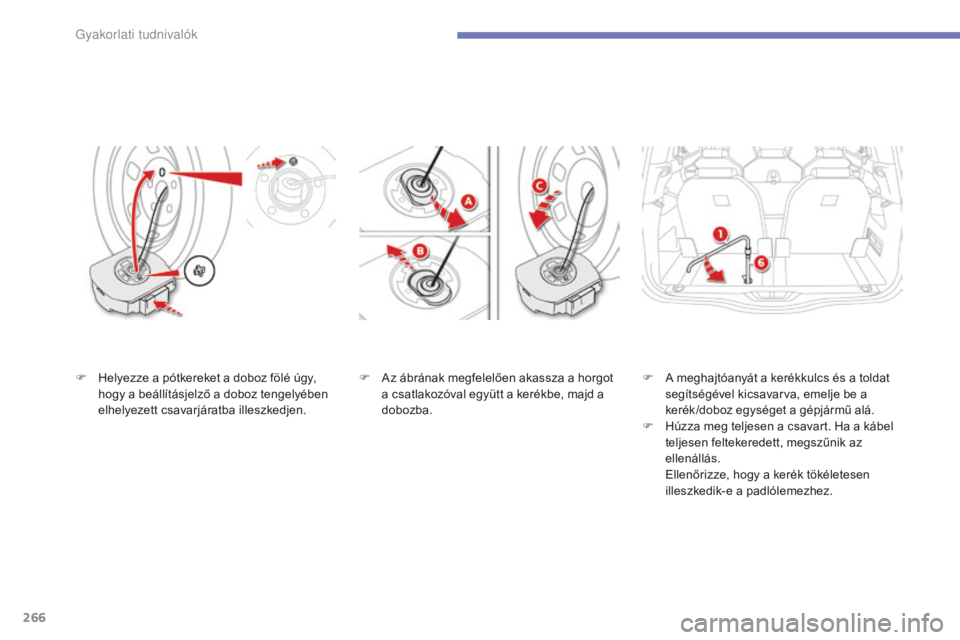

F Az ábrának megfelelően akassza a horgot a csatlakozóval együtt a kerékbe, majd a
dobozba. F
A m eghajtóanyát a kerékkulcs és a toldat
segítségével kicsavarva, emelje be a
kerék /doboz egységet a gépjármű alá.
F

H
úzza meg teljesen a csavart. Ha a kábel
teljesen feltekeredett, megszűnik az
ellenállás.
E

llenőrizze, hogy a kerék tökéletesen
illeszkedik-e a padlólemezhez.
F
H
elyezze a pótkereket a doboz fölé úgy,
hogy a beállításjelző a doboz tengelyében
elhelyezett csavarjáratba illeszkedjen.
Gyakorlati tudnival

267
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

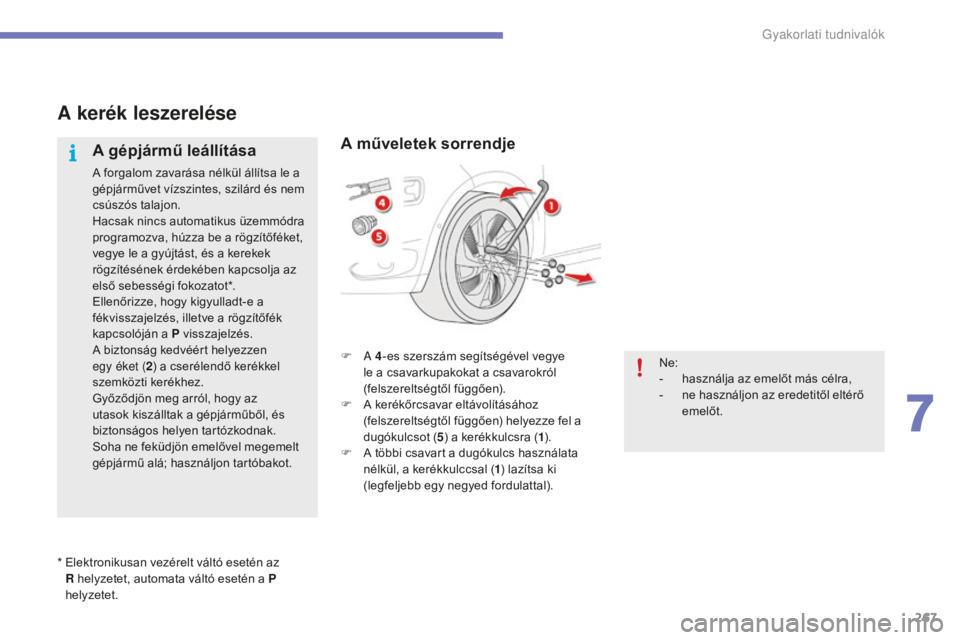

A kerék leszerelése
A gépjármű leállítása
A forgalom zavarása nélkül állítsa le a
gépjárművet vízszintes, szilárd és nem
csúszós talajon.
Hacsak nincs automatikus üzemmódra
programozva, húzza be a rögzítőféket,
vegye le a gyújtást, és a kerekek
rögzítésének érdekében kapcsolja az
első sebességi fokozatot*.
Ellenőrizze, hogy kigyulladt-e a
fékvisszajelzés, illetve a rögzítőfék
kapcsolóján a P visszajelzés.
A biztonság kedvéért helyezzen
egy éket (2) a cserélendő kerékkel
szemközti kerékhez.
Győződjön meg arról, hogy az
utasok kiszálltak a gépjárműből, és
biztonságos helyen tartózkodnak.
Soha ne feküdjön emelővel megemelt
gépjármű alá; használjon tartóbakot.
A műveletek sorrendje
F a 4 -es szerszám segítségével vegye
le a csavarkupakokat a csavarokról
(felszereltségtől függően).
F

A k
erékőrcsavar eltávolításához
(felszereltségtől függően) helyezze fel a
dugókulcsot ( 5) a kerékkulcsra ( 1).
F

A t
öbbi csavart a dugókulcs használata
nélkül, a kerékkulccsal ( 1) lazítsa ki
(legfeljebb egy negyed fordulattal).
*

E

lektronikusan vezérelt váltó esetén az
R helyzetet, automata váltó esetén a P
helyzetet. Ne:
-

h
asználja az emelőt más célra,
-

n
e használjon az eredetitől eltérő
emelőt.
7
Gyakorlati tudnival

268
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

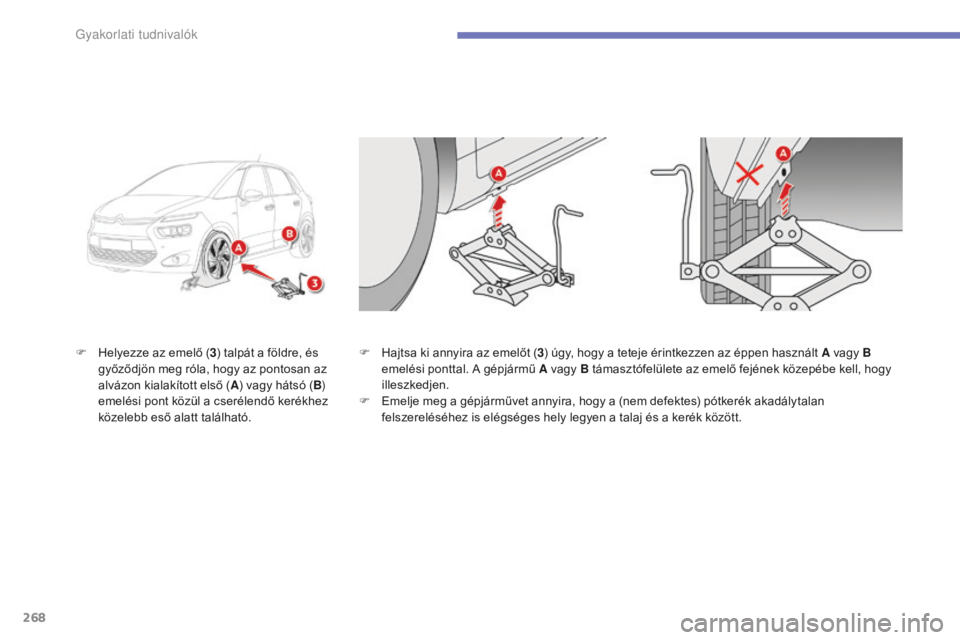

F Helyezze az emelő (3) talpát a földre, és
győződjön meg róla, hogy az pontosan az
alvázon kialakított első ( A) vagy hátsó ( B)
emelési pont közül a cserélendő kerékhez
közelebb eső alatt található. F
H ajtsa ki annyira az emelőt (
3) úgy, hogy a teteje érintkezzen az éppen használt A vagy B
emelési ponttal. A gépjármű A vagy B támasztófelülete az emelő fejének közepébe kell, hogy
illeszkedjen.
F

E
melje meg a gépjárművet annyira, hogy a (nem defektes) pótkerék akadálytalan
felszereléséhez is elégséges hely legyen a talaj és a kerék között.
