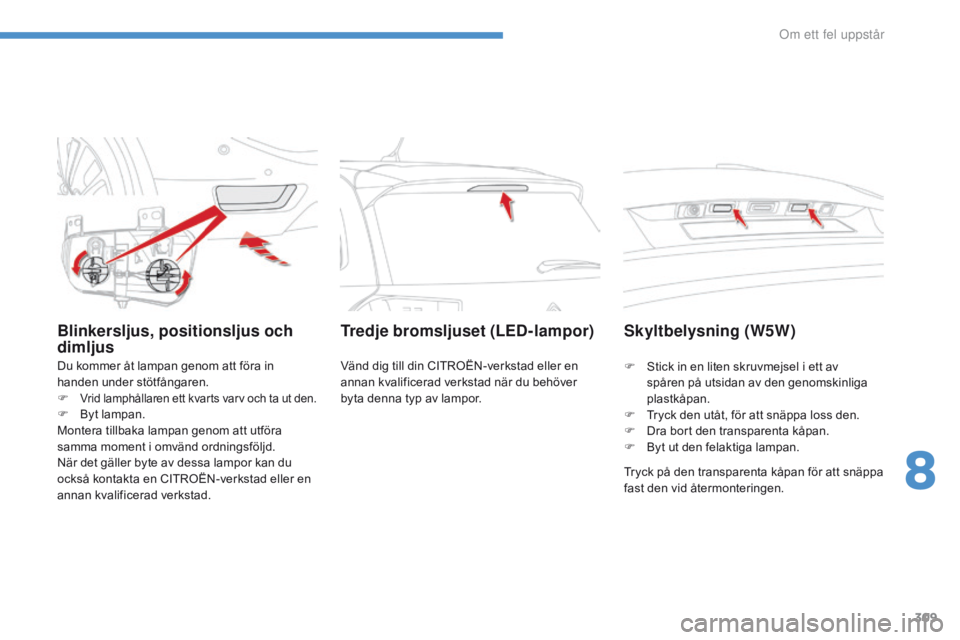

Blinkersljus, positionsljus och
dimljus
Du kommer åt lampan genom att föra in
handen under stötfångaren.
F
Vrid lamphållaren ett kvarts varv och ta ut den.F Byt lampan.
Montera tillbaka lampan genom att utföra
samma moment i omvänd ordningsföljd.
När det gäller byte av dessa lampor kan du
också kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad. Vänd dig till din CITROËN-verkstad eller en
annan kvalificerad verkstad när du behöver
byta denna typ av lampor.
Tredje bromsljuset (LED-lampor)
Skyltbelysning (W5W)
Tryck på den transparenta kåpan för att snäppa
fast den vid återmonteringen. F
S
tick in en liten skruvmejsel i ett av
spåren på utsidan av den genomskinliga
plastkåpan.
F
T
ryck den utåt, för att snäppa loss den.
F
D
ra bort den transparenta kåpan.
F
B
yt ut den felaktiga lampan.
8
Om ett fel uppst

310
C4-Picasso-II_sv_Chap08_en-cas-panne_ed01-2016
Innan du byter ut en säkring måste du:
F v eta var felet är och åtgärda det,
F

s
tänga av alla strömförbrukare,
F

s
e till att fordonet står stilla och slå ifrån
tändningen,
F

h
itta den felaktiga säkringen med hjälp av
säkringstabellerna och de scheman som
finns på följande sidor.

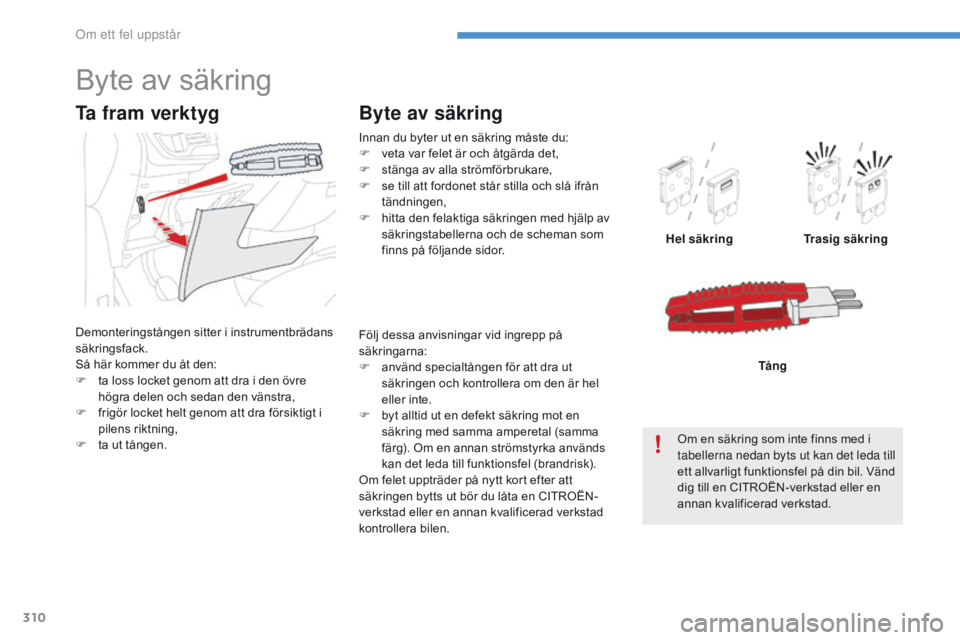

Byte av säkring
Hel säkring Trasig säkring
Om en säkring som inte finns med i
tabellerna nedan byts ut kan det leda till
ett allvarligt funktionsfel på din bil. Vänd
dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad. Tång
Byte av säkring
Demonteringstången sitter i instrumentbrädans
säkringsfack.
Så här kommer du åt den:
F

t
a loss locket genom att dra i den övre
högra delen och sedan den vänstra,
F

f
rigör locket helt genom att dra försiktigt i
pilens riktning,
F

t
a ut tången.
Ta fram verktyg
Följ dessa anvisningar vid ingrepp på
säkringarna:
F
a
nvänd specialtången för att dra ut
säkringen och kontrollera om den är hel
eller inte.
F

b
yt alltid ut en defekt säkring mot en
säkring med samma amperetal (samma
färg). Om en annan strömstyrka används
kan det leda till funktionsfel (brandrisk).
Om felet uppträder på nytt kort efter att
säkringen bytts ut bör du låta en CITROËN-
verkstad eller en annan kvalificerad verkstad
kontrollera bilen.
Om ett fel uppst

311
C4-Picasso-II_sv_Chap08_en-cas-panne_ed01-2016
CItrOën ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och
användning av elektrisk utrustning
som inte levererats eller godkänts av
CI
t

r
Oë
n och som inte installerats
enligt dess föreskrifter - speciellt om
alla anslutna tillbehör tillsammans har
en strömförbrukning på mer än 10 mA.

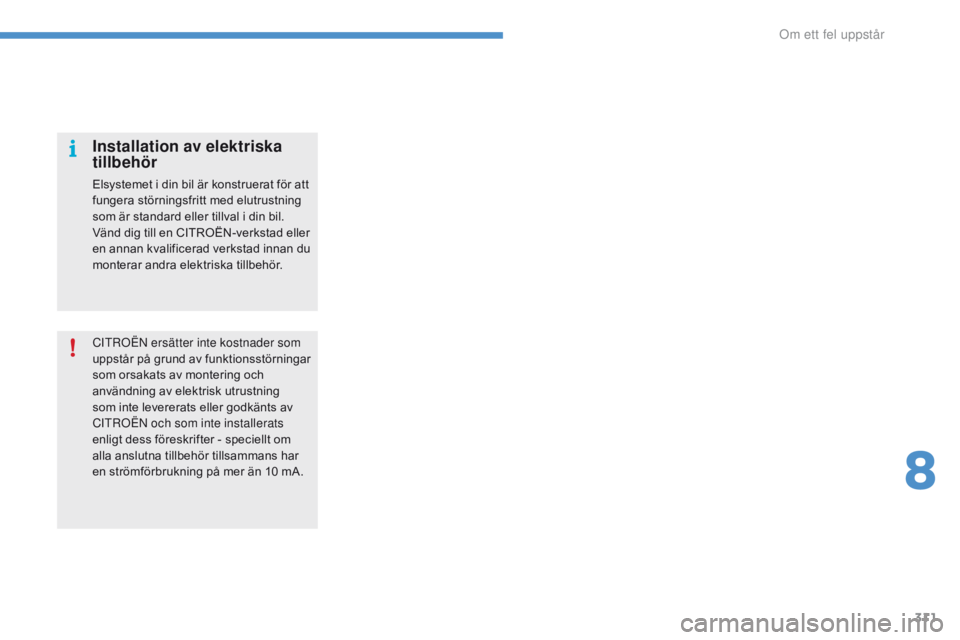

Installation av elektriska
tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning
som är standard eller tillval i din bil.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad innan du
monterar andra elektriska tillbehör.
8
Om ett fel uppst

312
C4-Picasso-II_sv_Chap08_en-cas-panne_ed01-2016

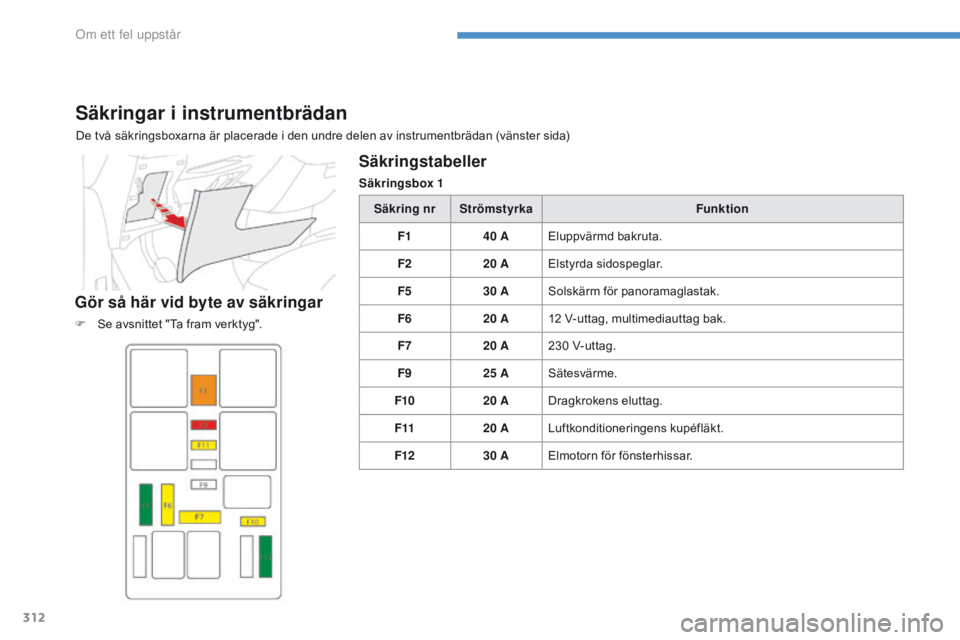

Säkringar i instrumentbrädan
De två säkringsboxarna är placerade i den undre delen av instrumentbrädan (vänster sida)
Gör så här vid byte av säkringar
F Se avsnittet "Ta fram verktyg".
Säkringstabeller
Säkringsbox 1Säkring nr Strömstyrka Funktion
F1 40
AEluppvärmd bakruta.
F2 20 AElstyrda sidospeglar.
F5 30
ASolskärm för panoramaglastak.
F6 20
A12
V-uttag, multimediauttag bak.
F7 20
A230
V-uttag.
F9 25
ASätesvärme.
F10 20
ADragkrokens eluttag.
F11 20
ALuftkonditioneringens kupéfläkt.
F12 30
AElmotorn för fönsterhissar.
Om ett fel uppst

313
C4-Picasso-II_sv_Chap08_en-cas-panne_ed01-2016
Säkringsbox 2Säkring nr Strömstyrka Funktioner
F7 10


A12
V-uttag i bagageutrymme, multimediauttag bak.
F8 20
ABakrutetorkare.
F10 30
ALås.
F17 5
AInstrumentpanel.
F18 5
AVäxelväljare för automatlåda.
F21 3
ASTART/STOP-knappen.
F22 3
ASensor för regn och ljusstyrka, vindrutekamera.
F24 5
AParkeringshjälp, panoramakamera.
F27 5
AAutomatlåda.
F29 20
ALjud och telematik.
F32 15


A12
V-uttag.
F35 5
AInställning av strålkastarhöjd, eluppvärmd bakruta,

radar.
F36 5
ABelysning: handskfack, mittfack, läslampor, taklampor.
8
Om ett fel uppst

314
C4-Picasso-II_sv_Chap08_en-cas-panne_ed01-2016

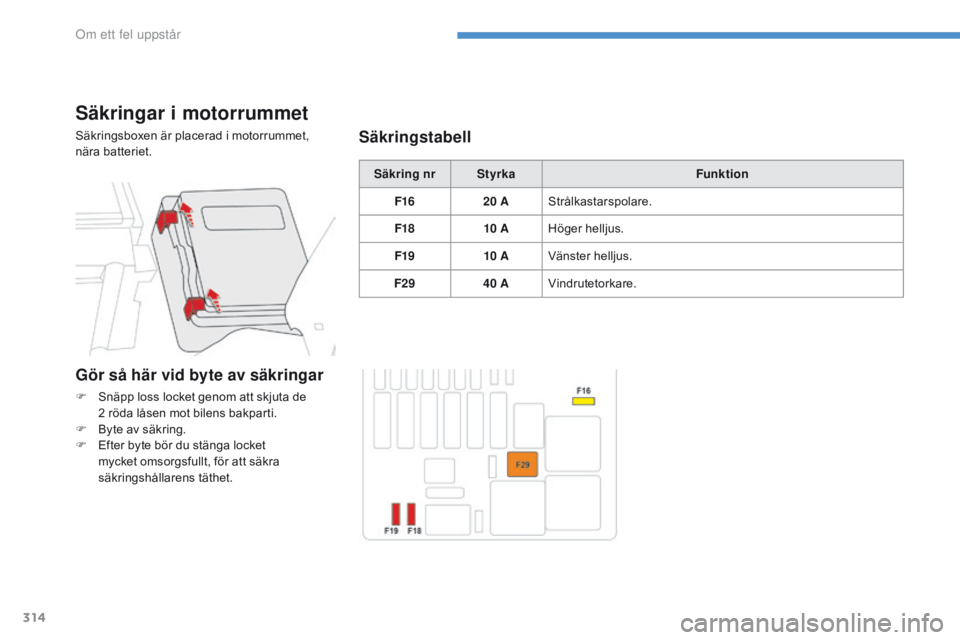

Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet,
nära batteriet.Säkring nrStyrka Funktion
F16 20
AStrålkastarspolare.
F18 10 AHöger helljus.
F19 10


AVänster helljus.
F29 40
AVindrutetorkare.Säkringstabell
Gör så här vid byte av säkringar
F Snäpp loss locket genom att skjuta de 2 röda låsen mot bilens bakparti.
F

B
yte av säkring.
F

E
fter byte bör du stänga locket
mycket omsorgsfullt, för att säkra
säkringshållarens täthet.
Om ett fel uppst

315
C4-Picasso-II_sv_Chap08_en-cas-panne_ed01-2016

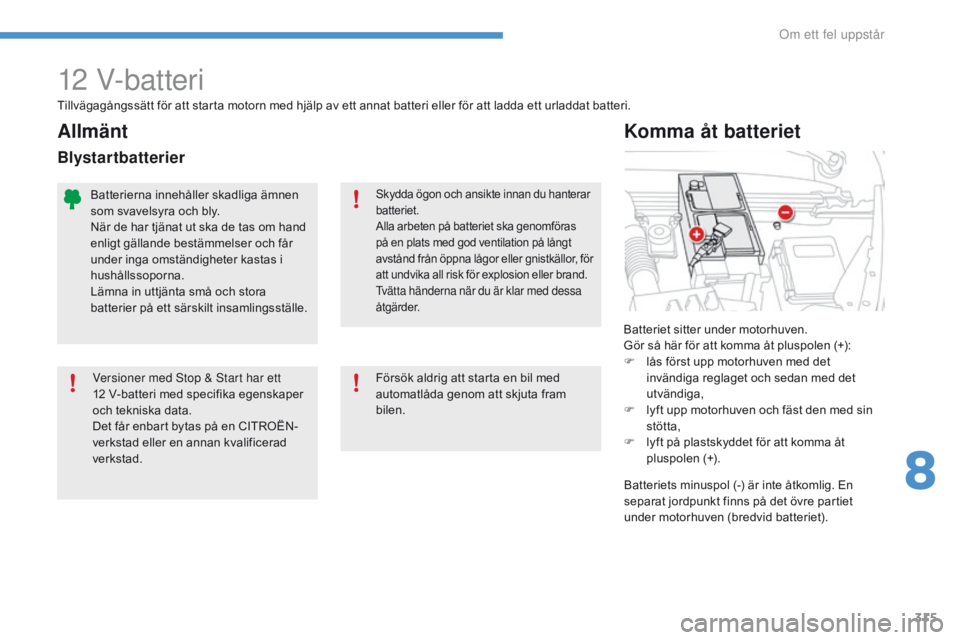

12 V-batteri
Batteriet sitter under motorhuven.
Gör så här för att komma åt pluspolen (+):
F
l
ås först upp motorhuven med det
invändiga reglaget och sedan med det
utvändiga,
F

l
yft upp motorhuven och fäst den med sin
stötta,
F

l
yft på plastskyddet för att komma åt
pluspolen (+).
Komma åt batteriet
Tillvägagångssätt för att starta motorn med hjälp av ett annat batteri eller för att ladda ett urladdat batteri.
Skydda ögon och ansikte innan du hanterar
batteriet.
Alla arbeten på batteriet ska genomföras
på en plats med god ventilation på långt
avstånd från öppna lågor eller gnistkällor, för
att undvika all risk för explosion eller brand.
tv

ätta händerna när du är klar med dessa
åtgärder.
Versioner med Stop & Start har ett
12 V-batteri med specifika egenskaper
och tekniska data.
Det får enbart bytas på en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
Batterierna innehåller skadliga ämnen
som svavelsyra och bly.
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
under inga omständigheter kastas i
hushållssoporna.
Lämna in uttjänta små och stora
batterier på ett särskilt insamlingsställe.
Allmänt
Blystartbatterier
Försök aldrig att starta en bil med
automatlåda genom att skjuta fram
bilen.
Batteriets minuspol (-) är inte åtkomlig. En
separat jordpunkt finns på det övre partiet
under motorhuven (bredvid batteriet).
8
Om ett fel uppst

316
C4-Picasso-II_sv_Chap08_en-cas-panne_ed01-2016
F Starta motorn i bilen där hjälpbatteriet sitter och låt den gå i några minuter.
F

A
ktivera startmotorn i bilen med det
urladdade batteriet och låt motorn gå.
S

täng av tändningen och vänta en stund
om motorn inte startar direkt, innan du
försöker igen.
F

V
änta tills varvtalet återgår till tomgång och
koppla ur startkablarna i omvänd ordning.
F

S
ätt tillbaka plastkåpan på pluspolen (+), i
förekommande fall.
F

L
åt motorn vara igång, med stillastående
bil eller körning på väg, i minst 30 minuter
för att batteriet ska få en tillräcklig
laddningsnivå.

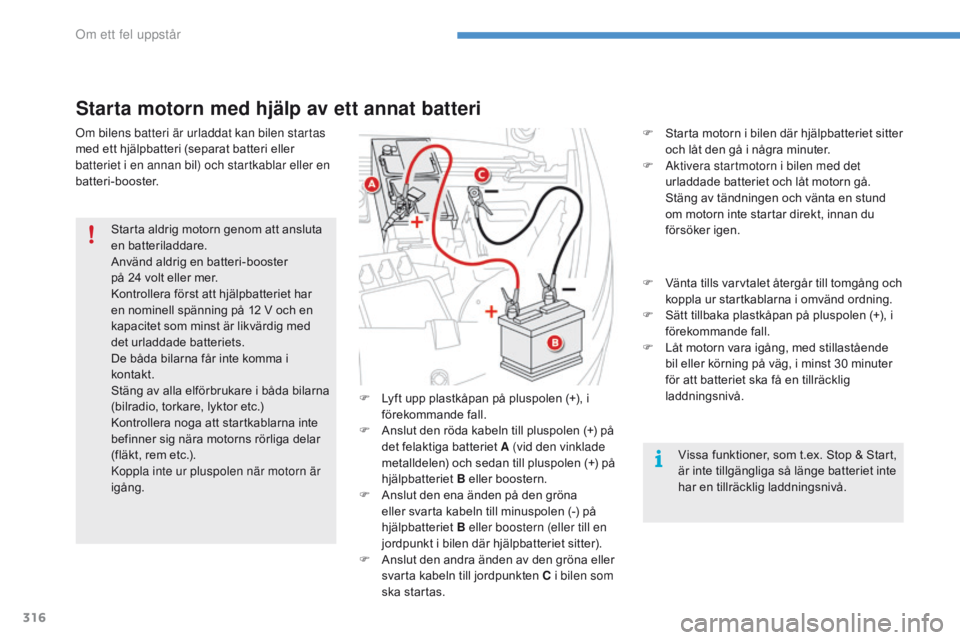

Starta motorn med hjälp av ett annat batteri
Vissa funktioner, som t.ex. Stop & Start,
är inte tillgängliga så länge batteriet inte
har en tillräcklig laddningsnivå.
F

L

yft upp plastkåpan på pluspolen (+), i
förekommande fall.
F

A

nslut den röda kabeln till pluspolen (+) på
det felaktiga batteriet A (vid den vinklade
metalldelen) och sedan till pluspolen (+) på
hjälpbatteriet B eller boostern.
F

A

nslut den ena änden på den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B eller boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
F

A

nslut den andra änden av den gröna eller
svarta kabeln till jordpunkten C i bilen som
ska startas.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster
på 24 volt eller mer.
Kontrollera först att hjälpbatteriet har
en nominell spänning på 12 V och en
kapacitet som minst är likvärdig med
det urladdade batteriets.
De båda bilarna får inte komma i
kontakt.
Stäng av alla elförbrukare i båda bilarna
(bilradio, torkare, lyktor etc.)
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar
(fläkt, rem etc.).
Koppla inte ur pluspolen när motorn är
igång.
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (separat batteri eller
batteriet i en annan bil) och startkablar eller en
batteri-booster.
Om ett fel uppst

317
C4-Picasso-II_sv_Chap08_en-cas-panne_ed01-2016
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har fryst bör det
kontrolleras på en CITROËN-verkstad
eller en annan kvalificerad verkstad
som kan kontrollera om de interna
delarna har skadats och att det inte
finns sprickor i behållaren, vilket kan
leda till en risk för läckage av giftig och
frätande syra.
F

S

täng av tändningen.
F

S

täng av alla elförbrukare (bilradio, ljus,
torkare etc.)
F

S

täng av laddaren B innan kablarna
ansluts på batteriet, för att undvika farlig
gnistbildning.
F

K

ontrollera att laddarens kablar är i gott
skick.
F

L

yft upp plastkåpan på pluspolen (+), i
förekommande fall.
F
A
nslut laddarens B kablar så här:
-

d

en röda pluskabeln (+) till pluspolen (+) på
batteriet A ,
-

d

en svarta minuskabeln (-) till
jordpunkten
C

på bilen.
F

N

är laddningen är klar ska laddaren B
stängas av innan kablarna kopplas ifrån på
batteriet A .
Batteriet behöver inte kopplas ifrån.
Om du vill ladda bilbatteriet själv ska
du enbart använda en laddare som är
kompatibel med blybatterier med en
nominell spänning på 12 V. Följ bruksanvisningen som medföljer
laddaren.
Plus och minus måste alltid vändas rätt.

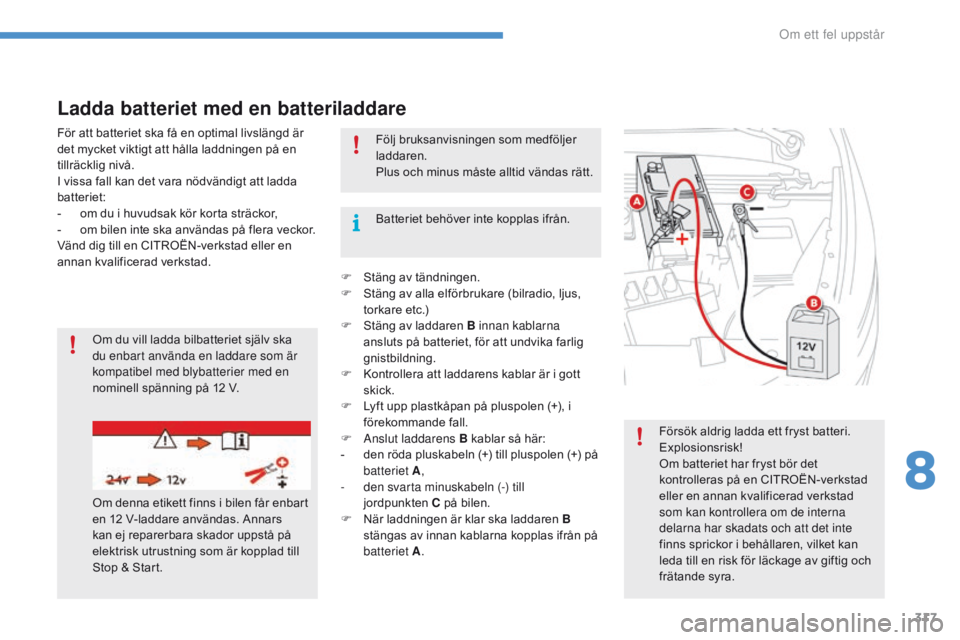

Ladda batteriet med en batteriladdare
Om denna etikett finns i bilen får enbart
en 12 V-laddare användas. Annars
kan ej reparerbara skador uppstå på
elektrisk utrustning som är kopplad till
Stop & Start.
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
-

o

m du i huvudsak kör korta sträckor,
-

o

m bilen inte ska användas på flera veckor.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
8
Om ett fel uppst

318
C4-Picasso-II_sv_Chap08_en-cas-panne_ed01-2016
Under sträckan som körs efter att
motorn har startats för första gången
kan det hända att Stop & Start inte är i
funktion.
I så fall kommer funktionen inte att vara
tillgänglig på nytt förrän bilen stått stilla
kontinuerligt under en tid som beror på
omgivningstemperaturen och batteriets
laddningstillstånd (upp till 8 timmar).
Tryck inte för hårt på låstungan,
eftersom det är omöjligt att låsa om
kabelskon är felplacerad. Börja i så fall
om från början.

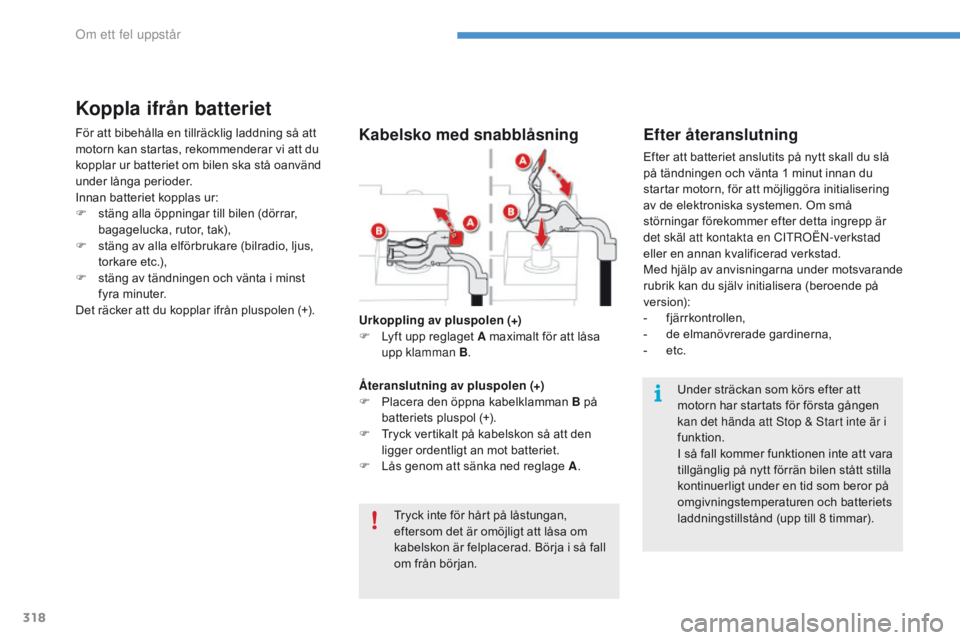

Urkoppling av pluspolen (+)
F

L

yft upp reglaget A maximalt för att låsa
upp klamman B .
Återanslutning av pluspolen (+)
F
P
lacera den öppna kabelklamman B på
batteriets pluspol (+).
F

T

ryck vertikalt på kabelskon så att den
ligger ordentligt an mot batteriet.
F

L

ås genom att sänka ned reglage A .
Koppla ifrån batteriet
För att bibehålla en tillräcklig laddning så att
motorn kan startas, rekommenderar vi att du
kopplar ur batteriet om bilen ska stå oanvänd
under långa perioder.
Innan batteriet kopplas ur:
F

s
täng alla öppningar till bilen (dörrar,
bagagelucka, rutor, tak),
F

s
täng av alla elförbrukare (bilradio, ljus,
torkare etc.),
F

s
täng av tändningen och vänta i minst
fyra
minuter.
Det räcker att du kopplar ifrån pluspolen (+).Efter återanslutning
Efter att batteriet anslutits på nytt skall du slå
på tändningen och vänta 1 minut innan du
startar motorn, för att möjliggöra initialisering
av de elektroniska systemen. Om små
störningar förekommer efter detta ingrepp är
det skäl att kontakta en CI
t

r
Oë
n
-
verkstad
eller en annan kvalificerad verkstad.
Med hjälp av anvisningarna under motsvarande
rubrik kan du själv initialisera (beroende på
version):
-
f

järrkontrollen,
-

d
e elmanövrerade gardinerna,
-

e
tc.
Kabelsko med snabblåsning
Om ett fel uppst
