CITROEN C4 SPACETOURER 2016 Kezelési útmutató (in Hungarian)

229
C4-Picasso-II_hu_Chap06_securite_ed01-2016
A második üléssor
biztonsági övei
A hátsó ülőhelyeket övtekercselővel és - a
hátsó középső ülés kivételével - erőhatárolóval
ellátott hárompontos biztonsági övekkel
szerelték fel.Feltekeredés közben kísérje a kezével
a hevedert, és tegye a csatot az oldalsó
mágneses övtartóra.
A második üléssor szélső
biztonsági öveinek elhelyezése
6
Biztonság

230
C4-Picasso-II_hu_Chap06_securite_ed01-2016
A második üléssor középső ülésének biztonsági öve
A középső hátsó ülés biztonsági öve a tetőbe van beépítve.
A biztonsági öv bekapcsolása
F Húzza meg a hevedert és helyezze az A csatot a jobb oldali reteszbe.
F

H
elyezze a B csatot a bal oldali reteszbe.
F

A h
eveder meghúzásával ellenőrizze a
csatok megfelelő reteszelődését.
A biztonsági öv kikapcsolása és
elrendezése
F nyomja meg a B, majd az A csat piros gombját.
F

F
eltekeredés közben kísérje a kezével a
hevedert, és tegye a B , majd az A csatot a
tetőben kialakított mágneses övtartóra.
A hátsó ülések mozgatása előtt a
biztonsági övek megrongálódásának
elkerülése érdekében mindig
ellenőrizze, hogy a szélső ülések
biztonsági övei elég feszesek-e, és
helyezze a csatokat a megfelelő
tartóelemre. A középső övnek teljesen
feltekert állapotban kell lennie.
A harmadik üléssor
biztonsági övei
A biztonsági öv bekapcsolása
F Akassza le a hevedert a a csomagtartó oldalfalán található övtartóról.
F

H
úzza meg a hevedert és helyezze a
csatot a reteszbe.
F

A h
eveder meghúzásával ellenőrizze a
csat megfelelő reteszelődését.
A biztonsági öv kikapcsolása és
elrendezése
F Nyomja meg a csat piros gombját.
F K ezével kísérje az öv mozgását.
F

S
imítsa a helyére a hevedert, és rögzítse
az övtartóra.
Ügyeljen a biztonsági övek megfelelő
rögzítésére, amikor nem használja őket.
Biztonság

231
C4-Picasso-II_hu_Chap06_securite_ed01-2016
Be nem csatolt vagy kicsatolt biztonsági övre figyelmeztető jelzés
Be nem csatolt hátsó biztonsági
övre figyelmeztető jelzés
A műszercsoporton található A visszajelzés be
nem csatolt biztonsági övre figyelmeztet, a B
visszajelzés pedig a be nem csatolt biztonsági
övek azonosítására szolgál.
Ha a rendszer be nem csatolt vagy kicsatolt
biztonsági övet észlel, kigyullad az A
visszajelzés, valamint a B visszajelzés
megfelelő pontjai.A gyújtás ráadásakor, járó motornál vagy
20
km/h alatti sebességnél az A visszajelzés,
valamint a B visszajelzés megfelelő pontjai kb.
30
másodpercre kigyulladnak, ha valamelyik
hátsó utas nem csatolta be a biztonsági övét.
Kicsatolt biztonsági övre
figyelmeztető jelzés
Be nem csatolt első biztonsági
övre figyelmeztető jelzés
A gyújtás ráadásakor az A visszajelzés,
valamint a B visszajelzés megfelelő pontjai
kigyulladnak, ha a vezető és/vagy az első utas
nem csatolta be a biztonsági övét. 20
km/h feletti sebességnél a visszajelzések
hangjelzés kíséretében 2 percig villognak, majd
az érintett első biztonsági öv becsatolásáig
égve maradnak.
A gyújtás ráadását követően az A visszajelzés,
valamint a B visszajelzés megfelelő pontjai
azonnal kigyulladnak, ha a vezető és/vagy egy
vagy több utas kicsatolja a biztonsági övét.
20 km/h feletti sebességnél a visszajelzések
hangjelzés kíséretében 2 percig villognak, majd
az érintett övek becsatolásáig égve maradnak.
6
Biztonság

232
C4-Picasso-II_hu_Chap06_securite_ed01-2016
A vezetőnek meg kell győződnie arról,
hogy az utasok megfelelően használják
a biztonsági öveket, és indulás előtt
valamennyien becsatolták magukat.
Bárhol is ül a gépjárműben, mindig kapcsolja
be a biztonsági övét, még rövid utazások
alkalmával is.
Az övek csatjait ne cserélje fel, mert ebben
az esetben nem képesek tökéletesen ellátni
a feladatukat.
A biztonsági övek tekercselővel
rendelkeznek, mely az öv hosszát
automatikusan az Ön testalkatához igazítja.
Az éppen nem használt öv automatikusan a
helyére rendeződik.
Használat előtt és után győződjön meg arról,
hogy az öv megfelelően feltekeredett-e.
Az öv alsó részét medencetájékon a lehető
legalacsonyabban kell elhelyezni.
Az öv felső részét a vállgödörhöz kell
igazítani.
Arra az esetre, ha ütközés vagy hirtelen
fékezés következne be, vagy a gépjármű
felborulna, az öveket automatikus
reteszelőegységgel látták el. Az eszköz
kioldásához határozott mozdulattal rántsa
meg, majd engedje el a hevedert, hogy
lassan feltekeredjen.Ajánlások gyermekek
szállításához
Amennyiben az utas életkora nem haladja
meg a 12 évet vagy magassága nem
éri el a 150 cm-t, használjon megfelelő
gyermekülést.
Soha ne használja ugyanazt az övet több
személy becsatolásához.
Utazás közben soha ne tartsa ölben a
gyermekeket.
A gyermekülésekről bővebben lásd a
megfelelő részt.
A hatékony használat érdekében:- a biztonsági övnek a lehető legjobban a testhez kell simulnia,
- az övet egyenletes mozdulattal kell áthúznia maga előtt, ellenőrizve, hogy nincs-e megtekeredve,
- az övnek egyetlen személyt szabad csak rögzítenie,- az öv anyagán nem lehet vágás és nem lehet foszlott,
- a működés hatékonyságának megőrzése érdekében az öveket nem szabad átalakítani.
Ütközés esetén
Az ütközés jellegének és nagyságának
függvényében a pirotechnikai övfeszítő a
légzsákoktól függetlenül, azok kinyílását
megelőzően is működésbe léphet. Az
övfeszítők működésbe lépésekor enyhe,
ártalmatlan füst szabadul fel, és a
rendszerbe épített pirotechnikai patron
felrobbanásából adódó zaj hallatszik.
A légzsák visszajelzése minden esetben
kigyullad.
Ütközést követően a biztonsági övek
rendszerének ellenőrzését és esetleges
cseréjét a CITROËN hálózatban vagy egy
szakszervizben végeztesse el.
A hatályos biztonsági előírások értelmében
a gépjármű biztonsági öveivel kapcsolatos
beavatkozásokat kizárólag megfelelő
szakértelemmel és felszereltséggel
rendelkező szakszervizben végeztesse.
A CITROËN hálózat garantáltan megfelel
ezeknek a feltételeknek.
Szabályos időközönként és főleg, ha
a hevedereken sérülést tapasztal,
ellenőriztesse a biztonsági öveket
a CITROËN hálózatban vagy egy
szakszervizben.
A heveder tisztítását szappanos vízzel
vagy a CITROËN hálózatban beszerezhető
textiltisztítóval végezze.
Az ülések vagy a hátsó üléssor lehajtását
vagy elmozdítását követően mindig
győződjön meg arról, hogy a biztonsági öv
megfelelően van-e elhelyezve és feltekerve.

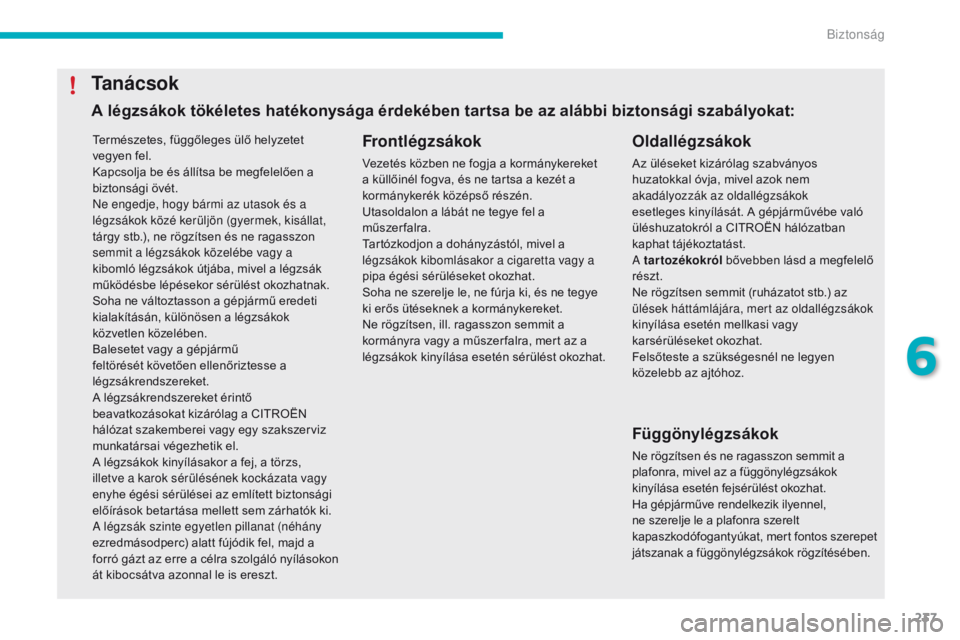

Ta n á c s o k
Biztonság

233
C4-Picasso-II_hu_Chap06_securite_ed01-2016
Légzsákok
Az erőhatárolóval rendelkező biztonsági övek
hatását kiegészítő rendszer a gépkocsiban ülők
(kivéve a hátsó középső utast) védelmét növeli
jelentős ütközések esetén.
Ebben az esetben az elektronikus érzékelők
észlelik és elemzik az ütközésérzékelési
zónákban történő frontális és oldalirányú
erőhatásokat:
-
n
agy erejű ütközés esetén a légzsákok
kinyílnak és hozzájárulnak a gépjárműben
utazók védelméhez (a hátsó középső utas
kivételével); az ütközést követően pedig a
szabad kilátás biztosítása, ill. a gépjármű
esetleges elhagyásának megkönnyítése
érdekében rövid időn belül leengednek,
-

k
evésbé jelentős ütközés, a gépjármű
hátsó részét érő erőhatás és - bizonyos
esetekben - borulás esetén előfordulhat,
hogy a légzsákok nem nyílnak ki, ilyen
esetben egyedül a biztonsági öv biztosítja
az utasok védelmét.
A légzsákok levett gyújtásnál nem
működnek.
A berendezés csupán egyetlen
alkalommal lép működésbe. Ha újabb
ütközés következik be (akár az adott,
akár egy későbbi baleset során), a
légzsák többé nem nyílik ki. A légzsák kinyílásakor enyhe füst
szabadul fel, és a rendszerbe épített
pirotechnikai patron felrobbanásából
adódó zaj hallatszik.
A füst nem mérgező, de az arra
érzékenyek számára irritáló lehet.
A légzsák(ok) berobbanásának hangja
rövid ideig tartó halláscsökkenést
okozhat.
Ütközésérzékelési zónák
A. Frontális ütközési zóna
B. O
ldalsó ütközési zóna
6
Biztonság

234
C4-Picasso-II_hu_Chap06_securite_ed01-2016
Semlegesítés
A gyújtás ráadásakor a
műszercsoporton kigyullad ez a
visszajelzés, és a semlegesítés teljes
időtartama alatt világít.
Frontlégzsákok
Bekapcsolás
A frontlégzsákok az A frontális ütközési zóna
egészét vagy egy részét érő, a gépjármű
hossztengelye mentén, vízszintes síkban, elölről
hátrafelé ható, nagy erejű frontális ütközés
esetén lépnek működésbe, kivéve az utasoldali
frontlégzsákot, ha az előtte semlegesítve lett.
A vezetőoldalon a kormánykerék és a vezető
között, az utasoldalon a műszer fal és az első
utas között kinyíló, a fejet és a törzset védő
frontlégzsák az előre lendülő utas mozgási
energiáját csökkenti. A rendszer a vezetőt és az első utast védi nagy
erejű frontális ütközések alkalmával a fejet és a
törzset fenyegető sérülésektől.
Vezetőoldalon a légzsákot a kormány középső
részébe, utasoldalon a kesztyűtartó fölé, a
műszer falba építették be.
Kizárólag az utasoldali frontlégzsák
semlegesíthető.
F
Le
vett gyújtásnál illessze a gyújtáskulcsot
az utasoldali légzsák semlegesítő
kapcsolójába.
F

F
ordítsa el „OFF” helyzetbe.
F

E
bben a helyzetben tartva húzza ki a
kulcsot. Ha menetiránynak háttal gyermekülést
szerel be az első utasülésre,
gyermeke biztonsága érdekében
feltétlenül semlegesítse az utasoldali
frontlégzsákot.
Ellenkező esetben a kinyíló
légzsák súlyosan vagy halálosan
megsebesítheti a gyermeket.
Újbóli bekapcsolás
A menetiránynak háttal beszerelt gyermekülés
kivételét követően a légzsák bekapcsolásához
-
és ezáltal az első utas védelmének
biztosításához - levett gyújtásnál állítsa a
kapcsolót „ON” helyzetbe.
Ez a visszajelzés a gyújtás
ráadásakor kb. egy percig világít
a műszercsoporton, ezzel jelezve,
hogy a frontlégzsák bekapcsolása
megtörtént.
Működési rendellenesség
Ha a műszercsoporton kigyullad ez a
visszajelzés, haladéktalanul ellenőriztesse
a rendszert a CITROËN hálózatban vagy
egy szakszervizben.
Fennáll a veszélye, hogy a légzsákok nagy
erejű ütközés esetén nem nyílnak ki.
Biztonság

235
C4-Picasso-II_hu_Chap06_securite_ed01-2016

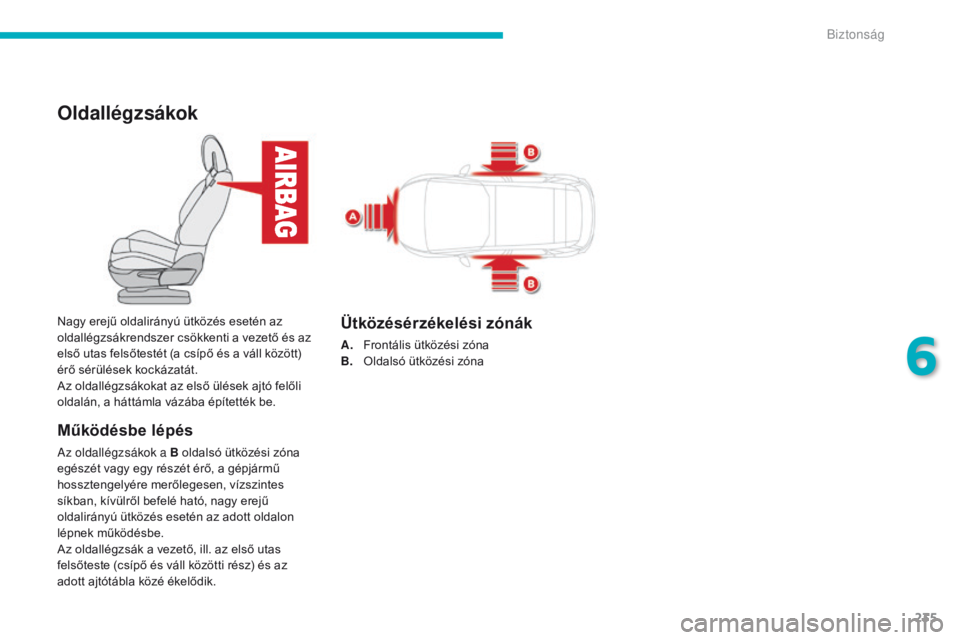

Oldallégzsákok
Működésbe lépés
Az oldallégzsákok a B oldalsó ütközési zóna
egészét vagy egy részét érő, a gépjármű
hossztengelyére merőlegesen, vízszintes
síkban, kívülről befelé ható, nagy erejű
oldalirányú ütközés esetén az adott oldalon
lépnek működésbe.
Az oldallégzsák a vezető, ill. az első utas
felsőteste (csípő és váll közötti rész) és az
adott ajtótábla közé ékelődik. Nagy erejű oldalirányú ütközés esetén az
oldallégzsákrendszer csökkenti a vezető és az
első utas felsőtestét (a csípő és a váll között)
érő sérülések kockázatát.
Az oldallégzsákokat az első ülések ajtó felőli
oldalán, a háttámla vázába építették be.
Ütközésérzékelési zónák
A. Frontális ütközési zóna
B. Oldalsó ütközési zóna
6
Biztonság

236
C4-Picasso-II_hu_Chap06_securite_ed01-2016

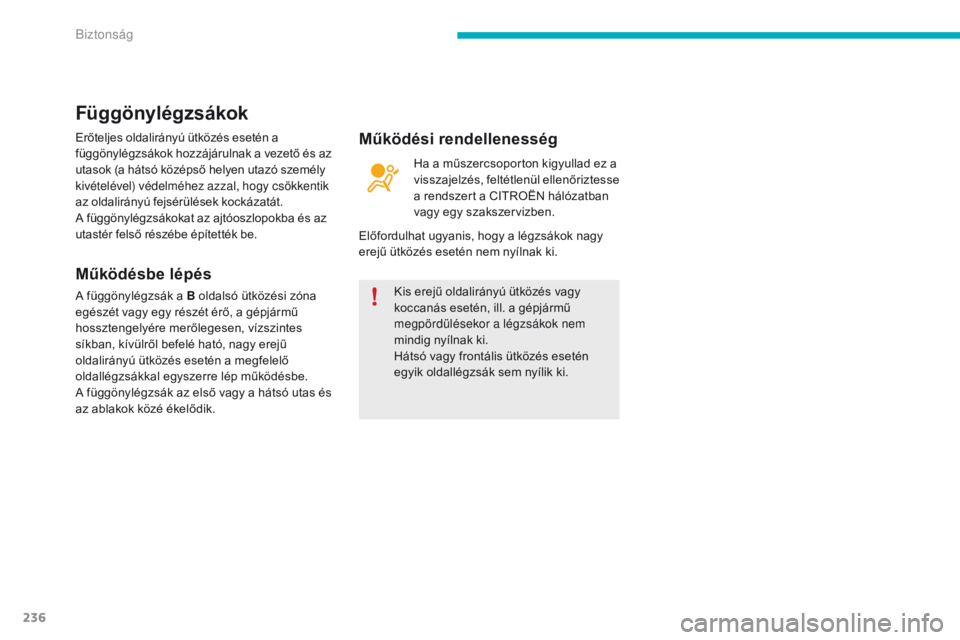

Kis erejű oldalirányú ütközés vagy
koccanás esetén, ill. a gépjármű
megpördülésekor a légzsákok nem
mindig nyílnak ki.
Hátsó vagy frontális ütközés esetén
egyik oldallégzsák sem nyílik ki.
Erőteljes oldalirányú ütközés esetén a
függönylégzsákok hozzájárulnak a vezető és az
utasok (a hátsó középső helyen utazó személy
kivételével) védelméhez azzal, hogy csökkentik
az oldalirányú fejsérülések kockázatát.
A függönylégzsákokat az ajtóoszlopokba és az
utastér felső részébe építették be.
Függönylégzsákok
Működésbe lépés
A függönylégzsák a B oldalsó ütközési zóna
egészét vagy egy részét érő, a gépjármű
hossztengelyére merőlegesen, vízszintes
síkban, kívülről befelé ható, nagy erejű
oldalirányú ütközés esetén a megfelelő
oldallégzsákkal egyszerre lép működésbe.
A függönylégzsák az első vagy a hátsó utas és
az ablakok közé ékelődik. Ha a műszercsoporton kigyullad ez a
visszajelzés, feltétlenül ellenőriztesse
a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
Működési rendellenesség
Előfordulhat ugyanis, hogy a légzsákok nagy
erejű ütközés esetén nem nyílnak ki.
Biztonság

237
C4-Picasso-II_hu_Chap06_securite_ed01-2016
Természetes, függőleges ülő helyzetet
vegyen fel.
Kapcsolja be és állítsa be megfelelően a
biztonsági övét.
ne e
ngedje, hogy bármi az utasok és a
légzsákok közé kerüljön (gyermek, kisállat,
tárgy stb.), ne rögzítsen és ne ragasszon
semmit a légzsákok közelébe vagy a
kibomló légzsákok útjába, mivel a légzsák
működésbe lépésekor sérülést okozhatnak.
Soha ne változtasson a gépjármű eredeti
kialakításán, különösen a légzsákok
közvetlen közelében.
Balesetet vagy a gépjármű
feltörését követően ellenőriztesse a
légzsákrendszereket.
A légzsákrendszereket érintő
beavatkozásokat kizárólag a CITROËN
hálózat szakemberei vagy egy szakszerviz
munkatársai végezhetik el.
A légzsákok kinyílásakor a fej, a törzs,
illetve a karok sérülésének kockázata vagy
enyhe égési sérülései az említett biztonsági
előírások betartása mellett sem zárhatók ki.
A légzsák szinte egyetlen pillanat (néhány
ezredmásodperc) alatt fújódik fel, majd a
forró gázt az erre a célra szolgáló nyílásokon
át kibocsátva azonnal le is ereszt.Frontlégzsákok
Vezetés közben ne fogja a kormánykereket
a küllőinél fogva, és ne tartsa a kezét a
kormánykerék középső részén.
Utasoldalon a lábát ne tegye fel a
műszerfalra.
Tartózkodjon a dohányzástól, mivel a
légzsákok kibomlásakor a cigaretta vagy a
pipa égési sérüléseket okozhat.
Soha ne szerelje le, ne fúrja ki, és ne tegye
ki erős ütéseknek a kormánykereket.
Ne rögzítsen, ill. ragasszon semmit a
kormányra vagy a műszer falra, mert az a
légzsákok kinyílása esetén sérülést okozhat.
Ta n á c s o k
Oldallégzsákok
Az üléseket kizárólag szabványos
huzatokkal óvja, mivel azok nem
akadályozzák az oldallégzsákok
esetleges kinyílását. A gépjárművébe való
üléshuzatokról a CITROËN hálózatban
kaphat tájékoztatást.
A tartozékokról bővebben lásd a megfelelő
részt.
Ne rögzítsen semmit (ruházatot stb.) az
ülések háttámlájára, mert az oldallégzsákok
kinyílása esetén mellkasi vagy
karsérüléseket okozhat.
Felsőteste a szükségesnél ne legyen
közelebb az ajtóhoz.
Függönylégzsákok
Ne rögzítsen és ne ragasszon semmit a
plafonra, mivel az a függönylégzsákok
kinyílása esetén fejsérülést okozhat.
Ha gépjárműve rendelkezik ilyennel,
ne szerelje le a plafonra szerelt
kapaszkodófogantyúkat, mert fontos szerepet
játszanak a függönylégzsákok rögzítésében.
A légzsákok tökéletes hatékonysága érdekében tartsa be az alábbi biztonsági szabályokat:
6
Biztonság

238
C4-Picasso-II_hu_Chap06_securite_ed01-2016

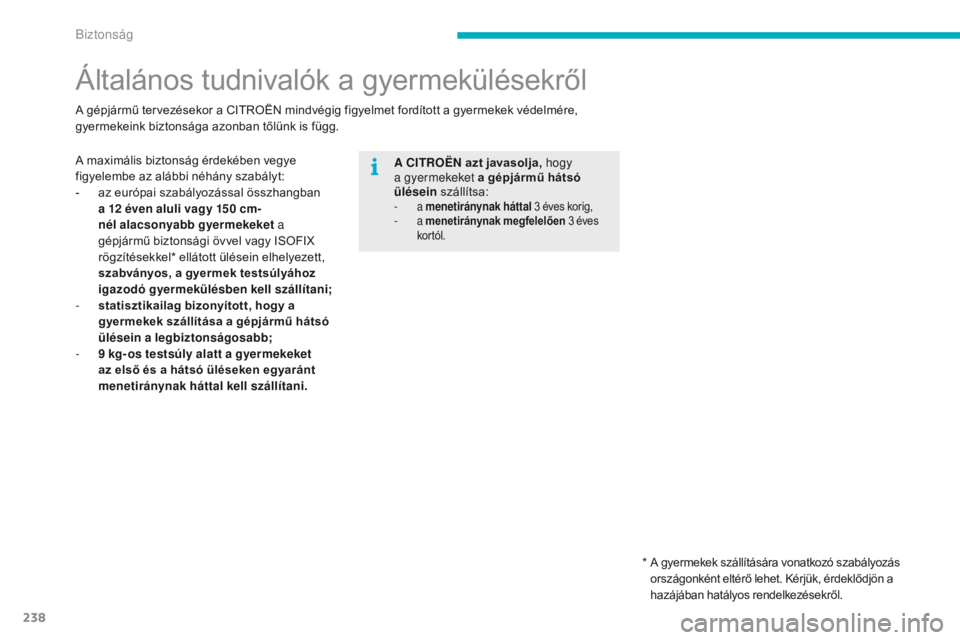

Általános tudnivalók a gyermekülésekről
A maximális biztonság érdekében vegye
figyelembe az alábbi néhány szabályt:
-
a
z európai szabályozással összhangban
a 12 éven aluli vagy 150 cm-
nél alacsonyabb gyermekeket a
gépjármű biztonsági övvel vagy ISOFIX
rögzítésekkel* ellátott ülésein elhelyezett,
szabványos, a gyermek testsúlyához
igazodó gyermekülésben kell szállítani;
-

s
tatisztikailag bizonyított, hogy a
gyermekek szállítása a gépjármű hátsó
ülésein a legbiztonságosabb;
-

9
kg- os testsúly alatt a gyermekeket
az első és a hátsó üléseken egyaránt
menetiránynak háttal kell szállítani. A CITROËN
azt javasolja, hogy
a gyermekeket a gépjármű hátsó
ülésein szállítsa:
- a menetiránynak háttal 3 éves korig,
- a menetiránynak megfelelően 3
éves
kortól.
A gépjármű tervezésekor a CITROËN mindvégig figyelmet fordított a gyermekek védelmére,
gyermekeink biztonsága azonban tőlünk is függ.
*

A gyermekek szállítására vonatkozó szabályozás
országonként eltérő lehet. Kérjük, érdeklődjön a
hazájában hatályos rendelkezésekről.
Biztonság
