CITROEN C4 SPACETOURER 2016 Lietošanas Instrukcija (in Latvian)

289
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

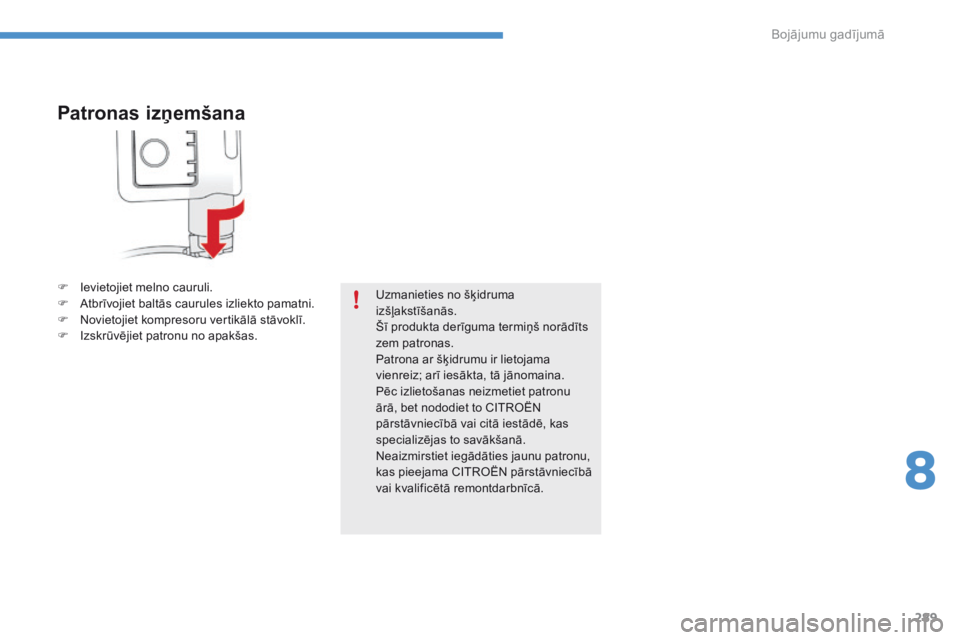

Patronas izņemšana
F Ievietojiet melno cauruli.
F A tbrīvojiet baltās caurules izliekto pamatni.
F

N
ovietojiet kompresoru vertikālā stāvoklī.
F

I
zskrūvējiet patronu no apakšas. Uzmanieties no šķidruma
izšļakstīšanās.
Šī produkta derīguma termiņš norādīts
zem patronas.
Patrona ar šķidrumu ir lietojama
vienreiz; arī iesākta, tā jānomaina.
Pēc izlietošanas neizmetiet patronu
ārā, bet nododiet to CITROËN
pārstāvniecībā vai citā iestādē, kas
specializējas to savākšanā.
Neaizmirstiet iegādāties jaunu patronu,
kas pieejama CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
8
Bojājumu gadījumā

290
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
Spiediena pārbaude / periodiska piepumpēšana
Jūs varat izmantot arī kompresoru bez
produkta iepildīšanas, lai periodiski pārbaudītu
automašīnas riepu spiedienu vai tās
piepumpētu.
F
P
agrieziet slēdzi A
pozīcijā
"Piepumpēšana".
F

P
ilnībā atritiniet melno cauruli H .
F

S
avienojiet melno cauruli ar
riteni. F
P ieslēdziet kompresora elektronisko
kontaktu automašīnas 12V kontaktligzdai.
F

I
edarbiniet automašīnu un ļaujiet motoram
darboties.
F

P
apildiniet spiedienu ar kompresora
palīdzību (lai piepumpētu - slēdzis B
pozīcijā "I"; lai izpumpētu - slēdzis
B
pozīcijā "O" un nospiežot pogu C )
atbilstoši norādījumiem par riepu.
F

I
zņemiet komplektu un novietojiet to
atpakaļ vietā. Gadījumā, ja vienā vai vairākās riepās
tiek mainīts spiediens, tad jāatjauno
riepu spiediena sensora sistēmas
darbība.
Lai iegūtu sīkāku informāciju Par riepu
spiediena sensoriem
, skatiet attiecīgo
sadaļu.
Bojājumu gadījumā

291
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

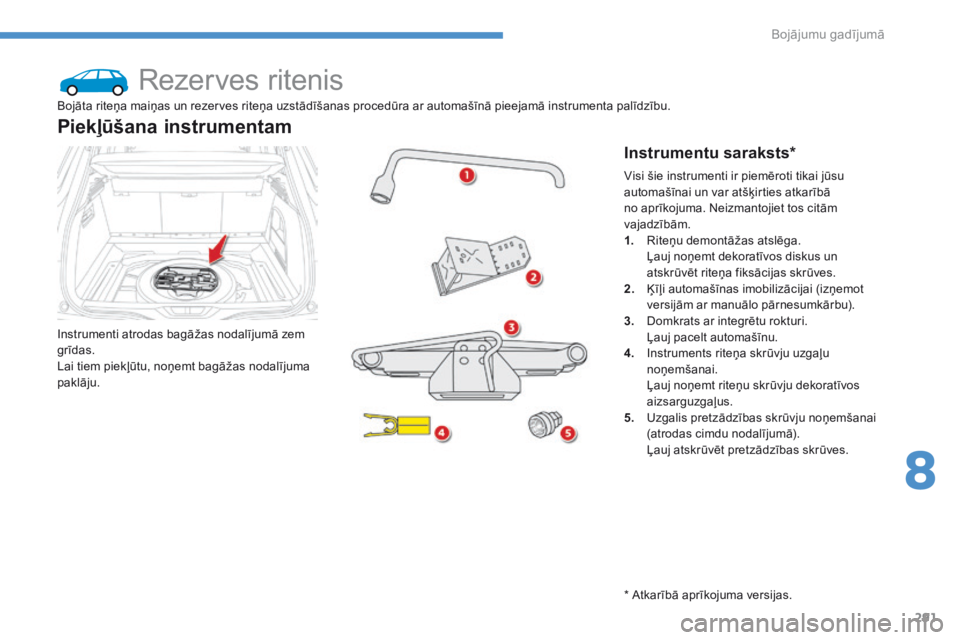

Rezerves ritenis
Instrumenti atrodas bagāžas nodalījumā zem
grīdas.
Lai tiem piekļūtu, noņemt bagāžas nodalījuma
paklāju.
Piekļūšana instrumentam
Instrumentu saraksts*
Bojāta riteņa maiņas un rezerves riteņa uzstādīšanas procedūra ar automašīnā pieejamā instrumenta palīdzību.Visi šie instrumenti ir piemēroti tikai jūsu
automašīnai un var atšķirties atkarībā
no aprīkojuma. Neizmantojiet tos citām
vajadzībām.
1.
R

iteņu demontāžas atslēga.
Ļ

auj noņemt dekoratīvos diskus un
atskrūvēt riteņa fiksācijas skrūves.
2.
Ķ

īļi automašīnas imobilizācijai (izņemot
versijām ar manuālo pārnesumkārbu).
3.
D

omkrats ar integrētu rokturi.
Ļ

auj pacelt automašīnu.
4.
I

nstruments riteņa skrūvju uzgaļu
noņemšanai.
Ļ

auj noņemt riteņu skrūvju dekoratīvos
aizsarguzgaļus.
5.
U

zgalis pretzādzības skrūvju noņemšanai
(atrodas cimdu nodalījumā).
Ļ

auj atskrūvēt pretzādzības skrūves.
* Atkarībā aprīkojuma versijas.
8
Bojājumu gadījumā

292
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

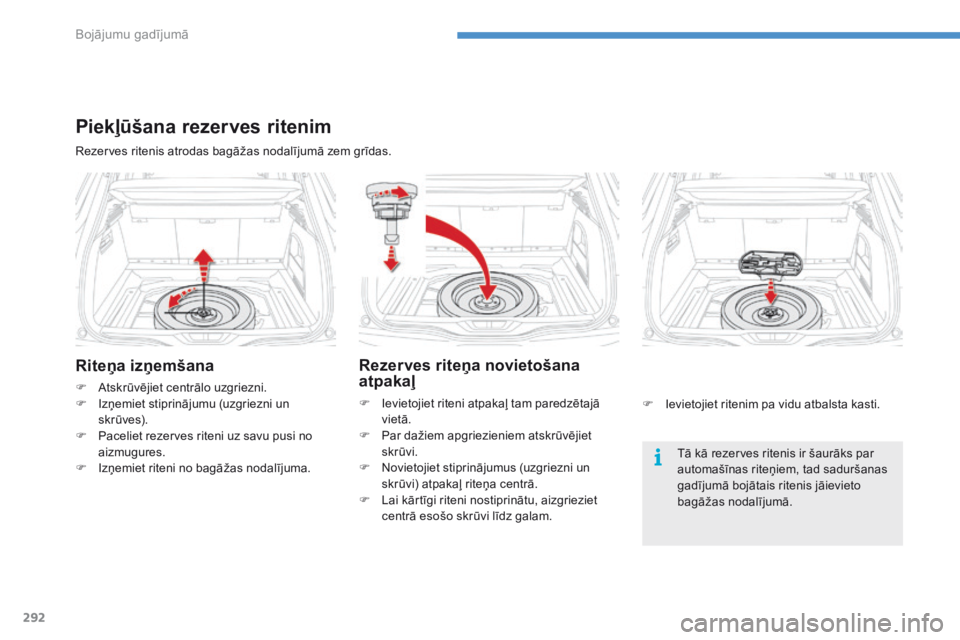

Riteņa izņemšana
F Atskrūvējiet centrālo uzgriezni.
F I zņemiet stiprinājumu (uzgriezni un
s k r ū ve s).
F

P
aceliet rezerves riteni uz savu pusi no
aizmugures.
F

I
zņemiet riteni no bagāžas nodalījuma. Tā kā rezerves ritenis ir šaurāks par
automašīnas riteņiem, tad saduršanas
gadījumā bojātais ritenis jāievieto
bagāžas nodalījumā.
Rezerves ritenis atrodas bagāžas nodalījumā zem grīdas.
Piekļūšana rezerves ritenim
Rezerves riteņa novietošana
atpakaļ
F Ievietojiet riteni atpakaļ tam paredzētajā
vietā.
F

P
ar dažiem apgriezieniem atskrūvējiet
skrūvi.
F

N
ovietojiet stiprinājumus (uzgriezni un
skrūvi) atpakaļ riteņa centrā.
F

L
ai kārtīgi riteni nostiprinātu, aizgrieziet
centrā esošo skrūvi līdz galam. F
I evietojiet ritenim pa vidu atbalsta kasti.
Bojājumu gadījumā

293
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

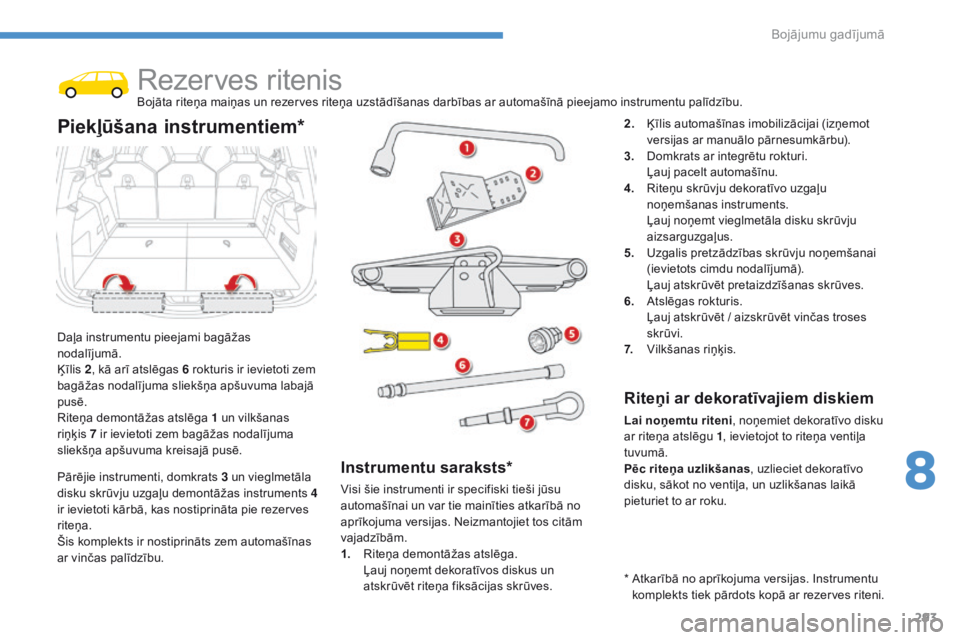

Rezerves ritenisBojāta riteņa maiņas un rezerves riteņa uzstādīšanas darbības ar automašīnā pieejamo instrumentu palīdzību.
Daļa instrumentu pieejami bagāžas
nodalījumā.
Ķīlis 2 , kā arī atslēgas 6 rokturis ir ievietoti zem
bagāžas nodalījuma sliekšņa apšuvuma labajā
pusē.
Riteņa demontāžas atslēga 1 un vilkšanas
riņķis 7 ir ievietoti zem bagāžas nodalījuma
sliekšņa apšuvuma kreisajā pusē.
Piekļūšana instrumentiem*2. Ķīlis automašīnas imobilizācijai (izņemot versijas ar manuālo pārnesumkārbu).
3.
D

omkrats ar integrētu rokturi.
Ļ

auj pacelt automašīnu.
4.
R

iteņu skrūvju dekoratīvo uzgaļu
noņemšanas instruments.
Ļ

auj noņemt vieglmetāla disku skrūvju
aizsarguzgaļus.
5.
U

zgalis pretzādzības skrūvju noņemšanai
(ievietots cimdu nodalījumā).
Ļ

auj atskrūvēt pretaizdzīšanas skrūves.
6.
A

tslēgas rokturis.
Ļ

auj atskrūvēt / aizskrūvēt vinčas troses
skrūvi.
7.
V

ilkšanas riņķis.
Riteņi ar dekoratīvajiem diskiem
Lai noņemtu riteni , noņemiet dekoratīvo disku
ar riteņa atslēgu 1 , ievietojot to riteņa ventiļa
tuvumā.
Pēc riteņa uzlikšanas , uzlieciet dekoratīvo
disku, sākot no ventiļa, un uzlikšanas laikā
pieturiet to ar roku.
Instrumentu saraksts*
Visi šie instrumenti ir specifiski tieši jūsu
automašīnai un var tie mainīties atkarībā no
aprīkojuma versijas. Neizmantojiet tos citām
vajadzībām.
1.
R

iteņa demontāžas atslēga.
Ļ

auj noņemt dekoratīvos diskus un
atskrūvēt riteņa fiksācijas skrūves. *

A
tkarībā no aprīkojuma versijas. Instrumentu
komplekts tiek pārdots kopā ar rezerves riteni.
Pārējie instrumenti, domkrats 3 un vieglmetāla
disku skrūvju uzgaļu demontāžas instruments 4
ir ievietoti kārbā, kas nostiprināta pie rezerves
riteņa.
Šis komplekts ir nostiprināts zem automašīnas
ar vinčas palīdzību.
8
Bojājumu gadījumā

294
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

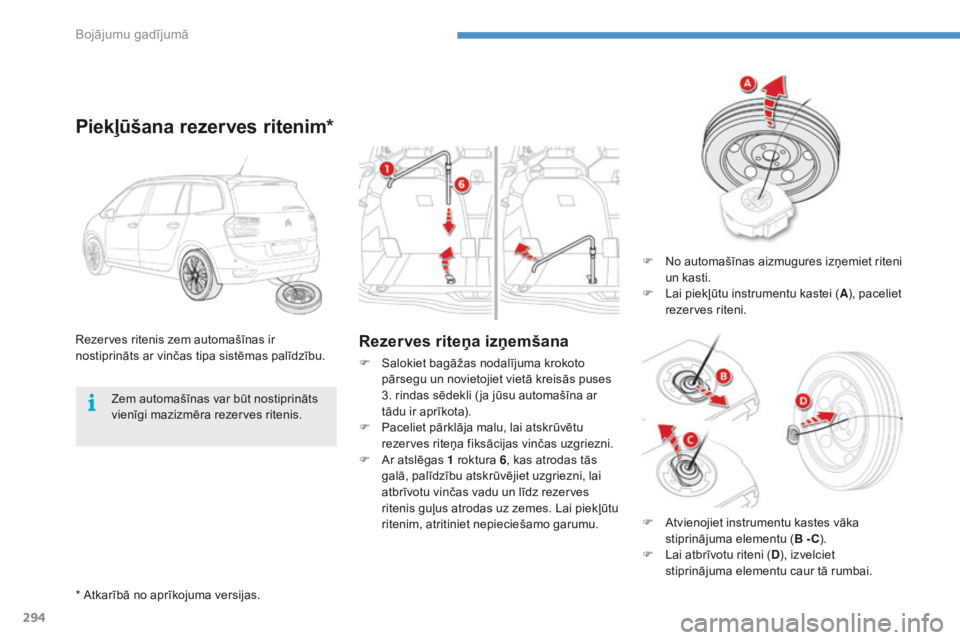

Rezerves riteņa izņemšanaRezerves ritenis zem automašīnas ir
nostiprināts ar vinčas tipa sistēmas palīdzību.
Piekļūšana rezerves ritenim*
F No automašīnas aizmugures izņemiet riteni un kasti.
F

L
ai piekļūtu instrumentu kastei ( A), paceliet
rezerves riteni.
F

S

alokiet bagāžas nodalījuma krokoto
pārsegu un novietojiet vietā kreisās puses
3. rindas sēdekli ( ja jūsu automašīna ar
tādu ir aprīkota).
F

P

aceliet pārklāja malu, lai atskrūvētu
rezerves riteņa fiksācijas vinčas uzgriezni.
F

A

r atslēgas 1 roktura 6 , kas atrodas tās
galā, palīdzību atskrūvējiet uzgriezni, lai
atbrīvotu vinčas vadu un līdz rezerves
ritenis guļus atrodas uz zemes. Lai piekļūtu
ritenim, atritiniet nepieciešamo garumu.
Zem automašīnas var būt nostiprināts
vienīgi mazizmēra rezerves ritenis.
* Atkarībā no aprīkojuma versijas. F

A
tvienojiet instrumentu kastes vāka
stiprinājuma elementu ( B - C).
F

L
ai atbrīvotu riteni ( D), izvelciet
stiprinājuma elementu caur tā rumbai.
Bojājumu gadījumā

295
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

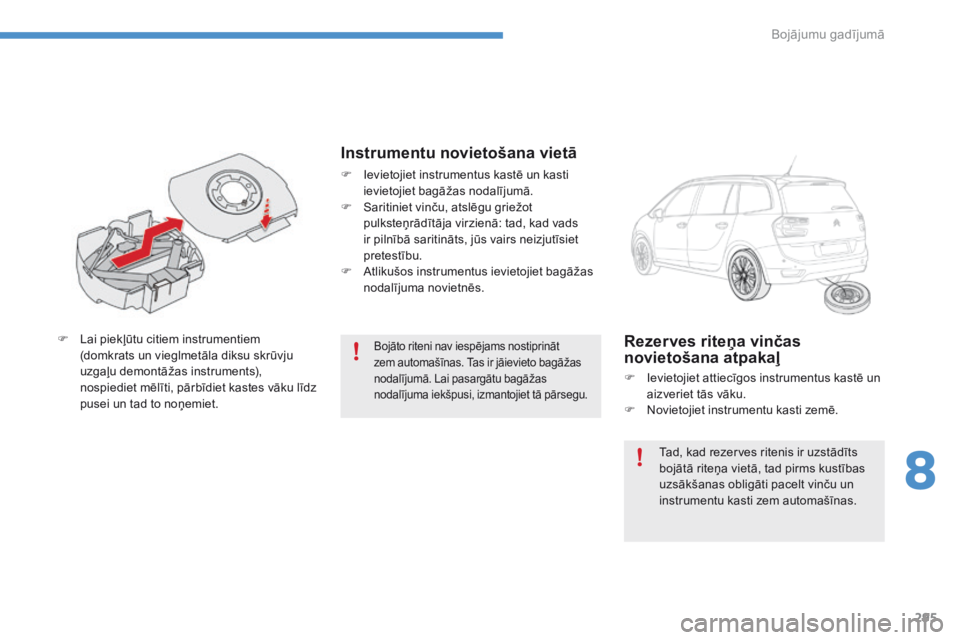

Bojāto riteni nav iespējams nostiprināt
zem automašīnas. Tas ir jāievieto bagāžas
nodalījumā. Lai pasargātu bagāžas
nodalījuma iekšpusi, izmantojiet tā pārsegu.F Lai piekļūtu citiem instrumentiem (domkrats un vieglmetāla diksu skrūvju
uzgaļu demontāžas instruments),
nospiediet mēlīti, pārbīdiet kastes vāku līdz
pusei un tad to noņemiet.Rezerves riteņa vinčas
novietošana atpakaļ
F Ievietojiet attiecīgos instrumentus kastē un aizveriet tās vāku.
F

N
ovietojiet instrumentu kasti zemē.
Instrumentu novietošana vietā
F Ievietojiet instrumentus kastē un kasti ievietojiet bagāžas nodalījumā.
F

S
aritiniet vinču, atslēgu griežot
pulksteņrādītāja virzienā: tad, kad vads
ir pilnībā saritināts, jūs vairs neizjutīsiet
pretestību.
F

A
tlikušos instrumentus ievietojiet bagāžas
nodalījuma novietnēs.
Tad, kad rezerves ritenis ir uzstādīts
bojātā riteņa vietā, tad pirms kustības
uzsākšanas obligāti pacelt vinču un
instrumentu kasti zem automašīnas.
8
Bojājumu gadījumā

296
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

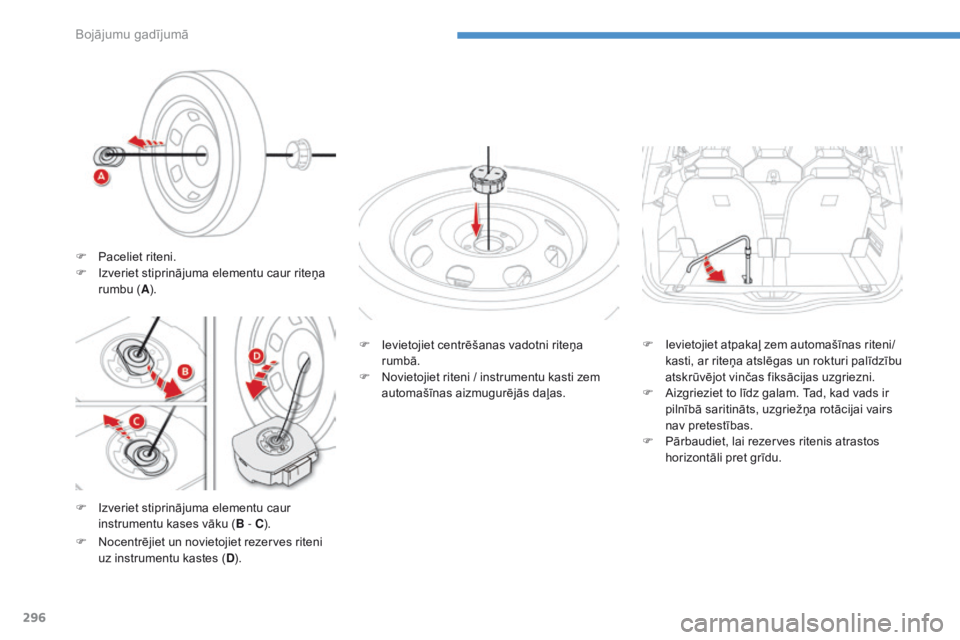

F Izveriet stiprinājuma elementu caur instrumentu kases vāku ( B - C). F

I
evietojiet centrēšanas vadotni riteņa
rumbā.
F
N
ovietojiet riteni / instrumentu kasti zem
automašīnas aizmugurējās daļas.
F
N
ocentrējiet un novietojiet rezerves riteni
uz instrumentu kastes ( D). F

I
evietojiet atpakaļ zem automašīnas riteni/
kasti, ar riteņa atslēgas un rokturi palīdzību
atskrūvējot vinčas fiksācijas uzgriezni.
F
A
izgrieziet to līdz galam. Tad, kad vads ir
pilnībā saritināts, uzgriežņa rotācijai vairs
nav pretestības.
F
P
ārbaudiet, lai rezerves ritenis atrastos
horizontāli pret grīdu.
F
P
aceliet riteni.
F
I
zveriet stiprinājuma elementu caur riteņa
rumbu ( A).
Bojājumu gadījumā

297
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

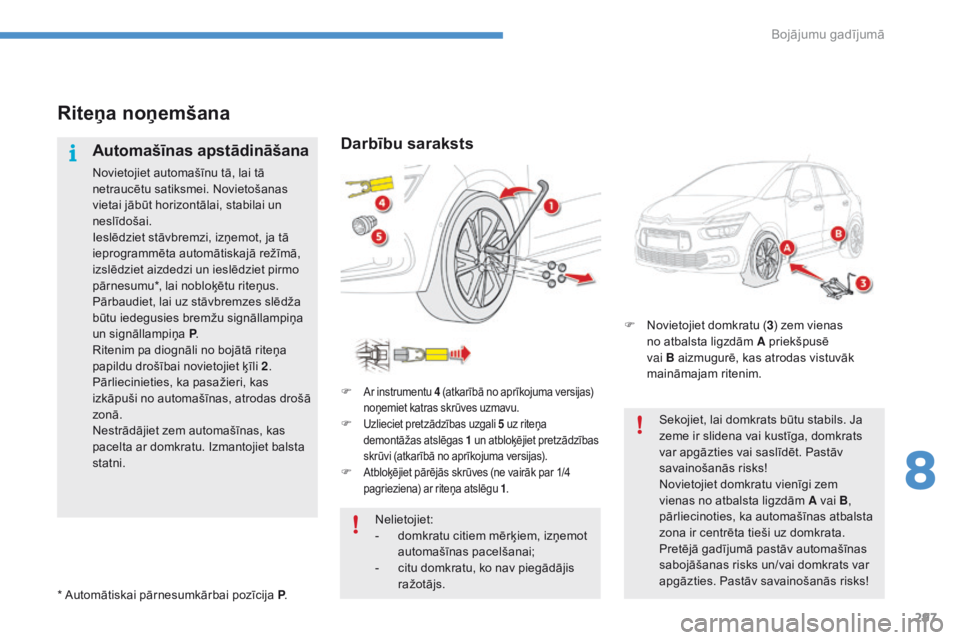

Riteņa noņemšana
Automašīnas apstādināšana
Novietojiet automašīnu tā, lai tā
netraucētu satiksmei. Novietošanas
vietai jābūt horizontālai, stabilai un
neslīdošai.
Ieslēdziet stāvbremzi, izņemot, ja tā
ieprogrammēta automātiskajā režīmā,
izslēdziet aizdedzi un ieslēdziet pirmo
pārnesumu*, lai nobloķētu riteņus.
Pārbaudiet, lai uz stāvbremzes slēdža
būtu iedegusies bremžu signāllampiņa
un signāllampiņa P.
Ritenim pa diognāli no bojātā riteņa
papildu drošībai novietojiet ķīli 2 .
Pārliecinieties, ka pasažieri, kas
izkāpuši no automašīnas, atrodas drošā
zonā.
Nestrādājiet zem automašīnas, kas
pacelta ar domkratu. Izmantojiet balsta
statni.
Darbību saraksts
F Ar instrumentu 4 (atkarībā no aprīkojuma versijas)
noņemiet katras skrūves uzmavu.
F Uzlieciet pretzādzības uzgali 5 uz riteņa
demontāžas atslēgas 1 un atbloķējiet pretzādzības
skrūvi (atkarībā no aprīkojuma versijas).
F Atbloķējiet pārējās skrūves (ne vairāk par 1/4 pagrieziena) ar riteņa atslēgu 1 .
* Automātiskai pārnesumkārbai pozīcija P .Nelietojiet:
-

d
omkratu citiem mērķiem, izņemot
automašīnas pacelšanai;
-
c
itu domkratu, ko nav piegādājis
ražotājs. F
N
ovietojiet domkratu (
3) zem vienas
no atbalsta ligzdām A priekšpusē
vai B aizmugurē, kas atrodas vistuvāk
maināmajam ritenim.
Sekojiet, lai domkrats būtu stabils. Ja
zeme ir slidena vai kustīga, domkrats
var apgāzties vai saslīdēt. Pastāv
savainošanās risks!
Novietojiet domkratu vienīgi zem
vienas no atbalsta ligzdām A vai B,
pārliecinoties, ka automašīnas atbalsta
zona ir centrēta tieši uz domkrata.
Pretējā gadījumā pastāv automašīnas
sabojāšanas risks un/vai domkrats var
apgāzties. Pastāv savainošanās risks!
8
Bojājumu gadījumā

298
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

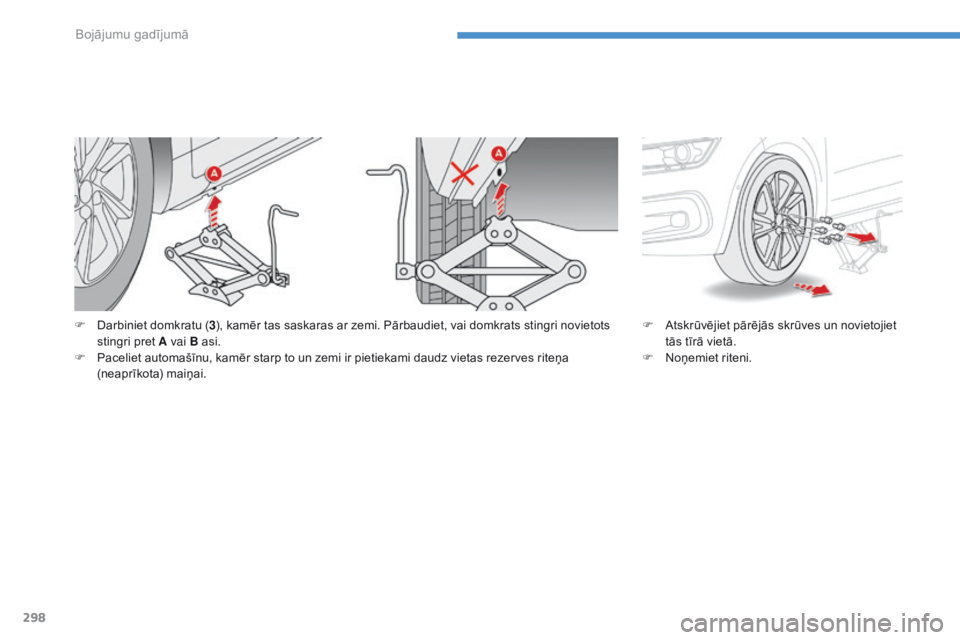

F Darbiniet domkratu (3), kamēr tas saskaras ar zemi. Pārbaudiet, vai domkrats stingri novietots
stingri pret A vai B asi.
F

P
aceliet automašīnu, kamēr starp to un zemi ir pietiekami daudz vietas rezerves riteņa
(neaprīkota) maiņai. F
A tskrūvējiet pārējās skrūves un novietojiet
tās tīrā vietā.
F

N
oņemiet riteni.
Bojājumu gadījumā
