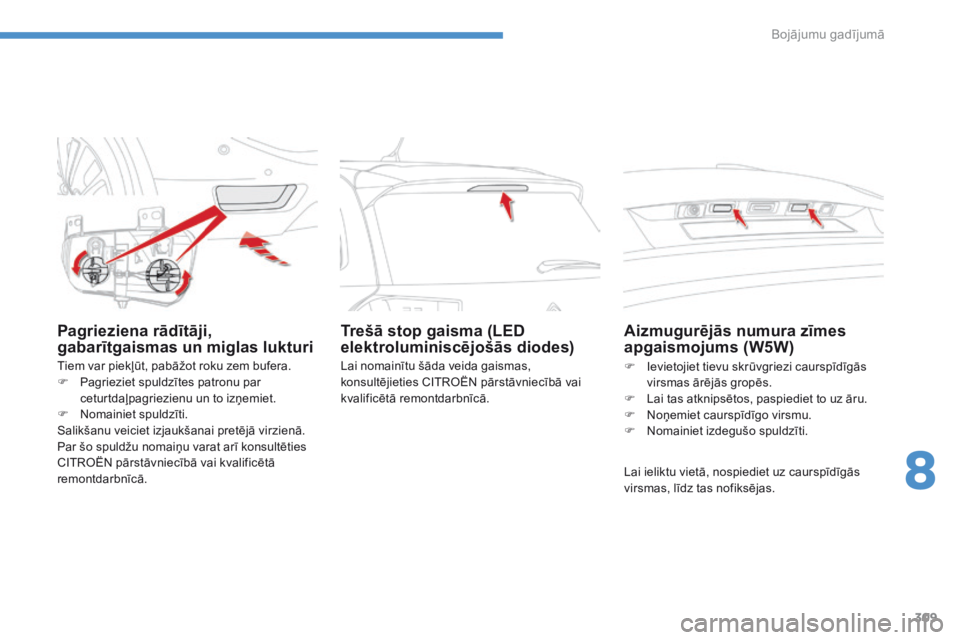

Pagrieziena rādītāji,
gabarītgaismas un miglas lukturi
Tiem var piekļūt, pabāžot roku zem bufera.
F P agrieziet spuldzītes patronu par
ceturtdaļpagriezienu un to izņemiet.
F

N
omainiet spuldzīti.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Par šo spuldžu nomaiņu varat arī konsultēties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā. Lai nomainītu šāda veida gaismas,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Trešā stop gaisma (LED
elektroluminiscējošās diodes)
Aizmugurējās numura zīmes
apgaismojums (W5W)
Lai ieliktu vietā, nospiediet uz caurspīdīgās
virsmas, līdz tas nofiksējas. F
I
evietojiet tievu skrūvgriezi caurspīdīgās
virsmas ārējās gropēs.
F
L
ai tas atknipsētos, paspiediet to uz āru.
F
N
oņemiet caurspīdīgo virsmu.
F
N
omainiet izdegušo spuldzīti.
8
Bojājumu gadījumā

310
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
Pirms drošinātāja nomaiņas vispirms
nepieciešams:
F
n
oskaidrot bojājuma cēloni un to novērst;
F

i
zslēgt visus elektrības patērētājus;
F

i
mobilizēt automašīnu un izslēgt aizdedzi;
F

n
oskaidrot drošinātāja atrašanos,
izmantojot atbilstības tabulas un shēmas,
kas atrodamas šajās lapās.

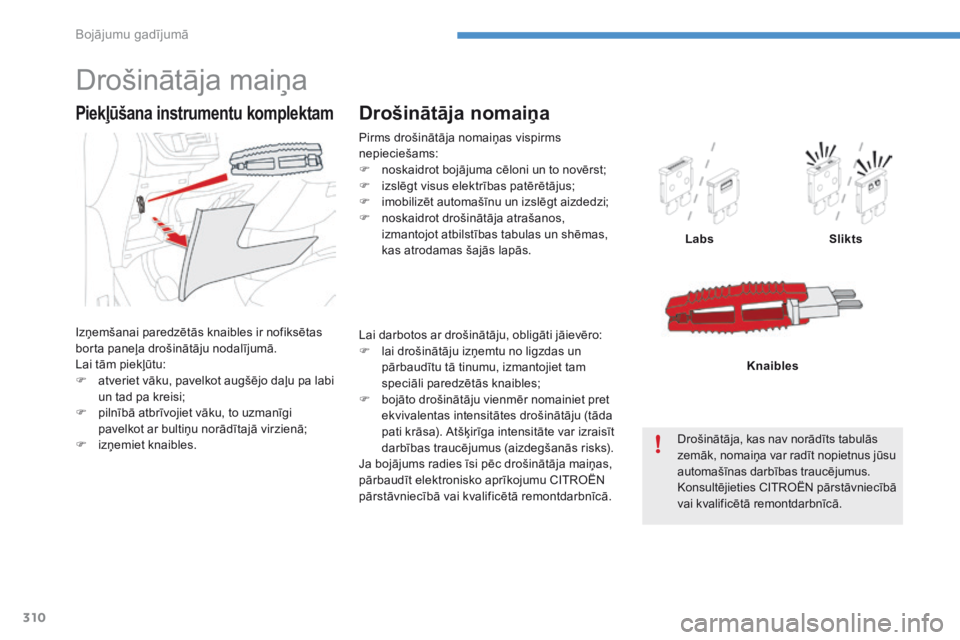

Drošinātāja nomaiņa
Labs Slikts
Drošinātāja, kas nav norādīts tabulās
zemāk, nomaiņa var radīt nopietnus jūsu
automašīnas darbības traucējumus.
Konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā. Knaibles
Drošinātāja maiņa
Izņemšanai paredzētās knaibles ir nofiksētas
borta paneļa drošinātāju nodalījumā.
Lai tām piekļūtu:
F

a
tveriet vāku, pavelkot augšējo daļu pa labi
un tad pa kreisi;
F

p
ilnībā atbrīvojiet vāku, to uzmanīgi
pavelkot ar bultiņu norādītajā virzienā;
F

i
zņemiet knaibles.
Piekļūšana instrumentu komplektam
Lai darbotos ar drošinātāju, obligāti jāievēro:
F l ai drošinātāju izņemtu no ligzdas un
pārbaudītu tā tinumu, izmantojiet tam
speciāli paredzētās knaibles;
F

b
ojāto drošinātāju vienmēr nomainiet pret
ekvivalentas intensitātes drošinātāju (tāda
pati krāsa). Atšķirīga intensitāte var izraisīt
darbības traucējumus (aizdegšanās risks).
Ja bojājums radies īsi pēc drošinātāja maiņas,
pārbaudīt elektronisko aprīkojumu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Bojājumu gadījumā

311
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
CITROËN nav nekādā veidā atbildīgs
par nodarītajiem materiālajiem
zaudējumiem vai darbības
traucējumiem, kas radušies jūsu
automašīnai sakarā ar CITROËN
neizplatītiem un neieteiktiem
aksesuāriem, kas uzstādīti, neievērojot
instrukcijas, īpaši papildu aparātiem,
kā kopējais patēriņš pārsniedz
10
mil
iampērus.

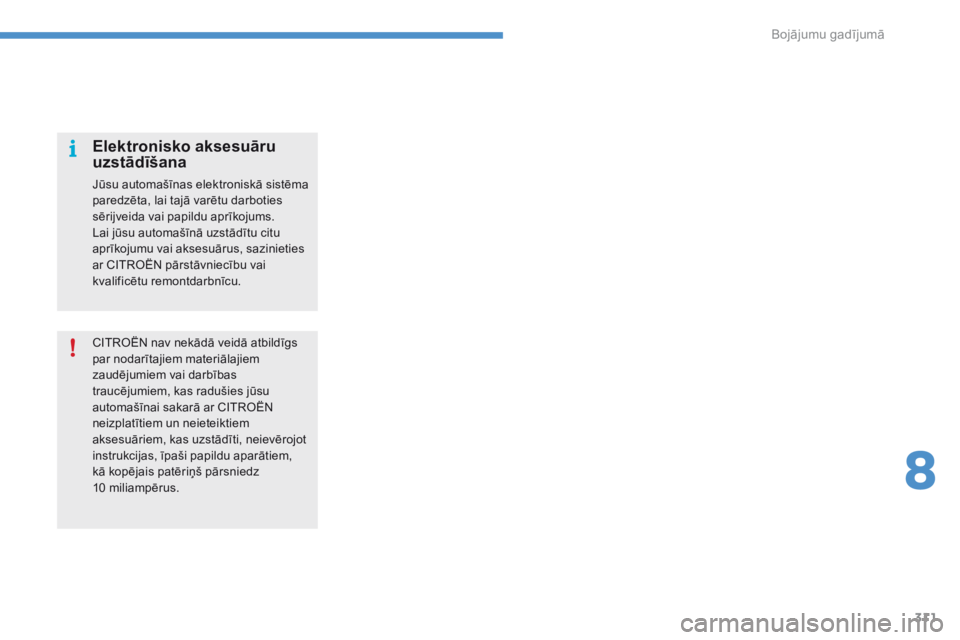

Elektronisko aksesuāru
uzstādīšana
Jūsu automašīnas elektroniskā sistēma
paredzēta, lai tajā varētu darboties
sērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu citu
aprīkojumu vai aksesuārus, sazinieties
ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
8
Bojājumu gadījumā

312
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

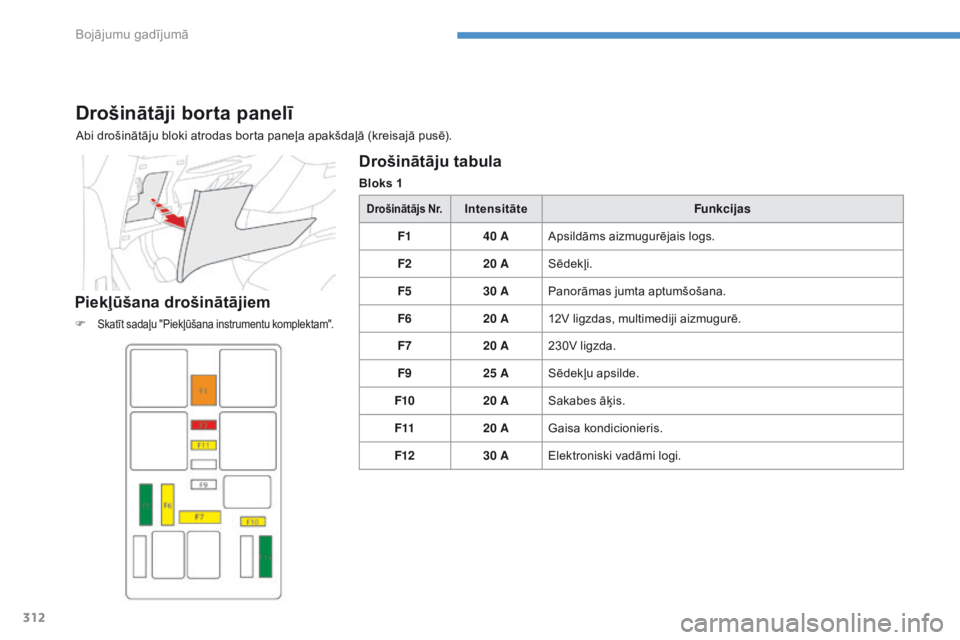

Drošinātāji borta panelī
Abi drošinātāju bloki atrodas borta paneļa apakšdaļā (kreisajā pusē).
Piekļūšana drošinātājiem
F Skatīt sadaļu "Piekļūšana instrumentu komplektam".
Drošinātāju tabula
Bloks 1
Drošinātājs Nr.IntensitāteFunkcijas
F1 40 AApsildāms aizmugurējais logs.
F2 20 ASēdekļi.
F5 30 APanorāmas jumta aptumšošana.
F6 20 A 12V ligzdas, multimediji aizmugurē.
F7 20 A230V ligzda.
F9 25 ASēdekļu apsilde.
F10 20 ASakabes āķis.
F11 20 AGaisa kondicionieris.
F12 30 AElektroniski vadāmi logi.
Bojājumu gadījumā

313
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
Bloks 2
Drošinātājs Nr.IntensitāteFunkcijas
F7 10 A12V ligzda, multimediji aizmugurē.
F8 20 AAizmugurējā loga tīrītājs.
F10 30 ASignalizācija.
F17 5 AKombinēts.
F18 5 AAutotomātiskās pārnesumkārbas vadība.
F21 3 ASTART/STOP poga.
F22 3 ALietus sensors un gaismas, vējstikla kamera.
F24 5 APalīdzība automašīnas novietošanai stāvvietā, panorāmas skats.
F27 5 AAutomātiskā pārnesumkārba.
F29 20 AAudio un telemātikas sistēmas.
F32 15 A12V ligzdas.
F35 5 ALukturu iestatīšana, apsildāms aizmugurējais ekrāns, radars.
F36 5 AApgaismojums: cimdu nodalījumā, vidus konsolē, lasīšanas
lampiņas, griestu apgaismojums.
8
Bojājumu gadījumā

314
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

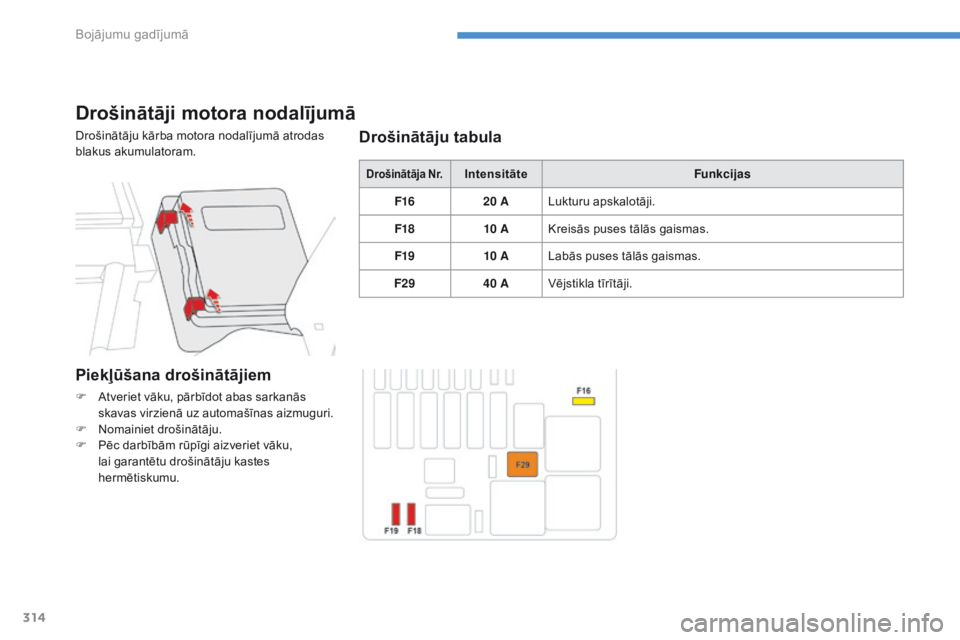

Drošinātāji motora nodalījumā
Drošinātāju kārba motora nodalījumā atrodas
blakus akumulatoram.
Drošinātāja Nr.IntensitāteFunkcijas
F16 20 ALukturu apskalotāji.
F18 10 AKreisās puses tālās gaismas.
F19 10 ALabās puses tālās gaismas.
F29 40 AVējstikla tīrītāji.
Drošinātāju tabula
Piekļūšana drošinātājiem
F Atveriet vāku, pārbīdot abas sarkanās skavas virzienā uz automašīnas aizmuguri.
F

N
omainiet drošinātāju.
F

P
ēc darbībām rūpīgi aizveriet vāku,
lai garantētu drošinātāju kastes
hermētiskumu.
Bojājumu gadījumā

315
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

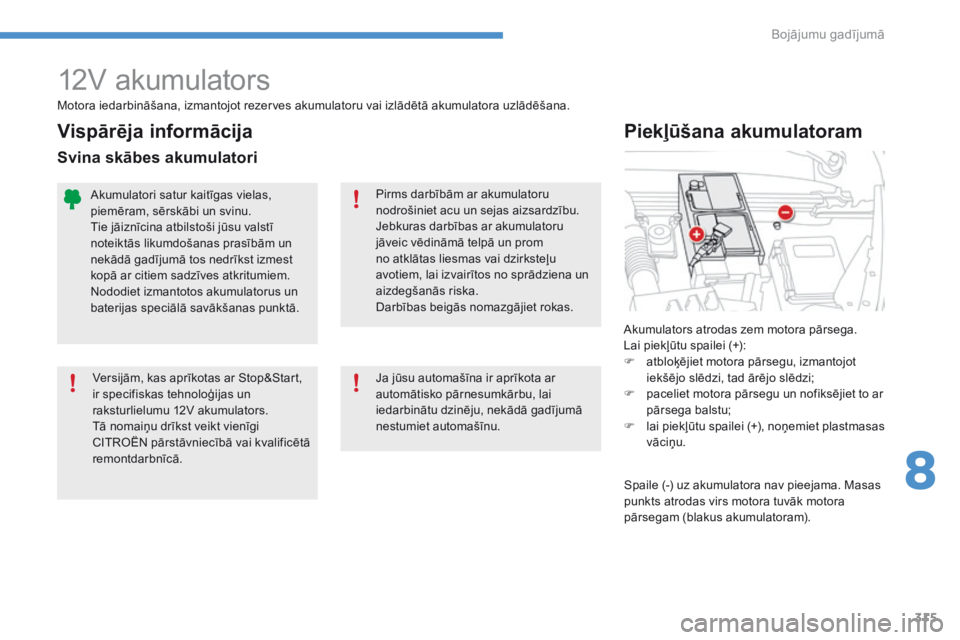

12V akumulators
Akumulators atrodas zem motora pārsega.
Lai piekļūtu spailei (+):
F
a
tbloķējiet motora pārsegu, izmantojot
iekšējo slēdzi, tad ārējo slēdzi;
F

p
aceliet motora pārsegu un nofiksējiet to ar
pārsega balstu;
F

l
ai piekļūtu spailei (+), noņemiet plastmasas
vāciņu.
Piekļūšana akumulatoram
Motora iedarbināšana, izmantojot rezerves akumulatoru vai izlādētā akumulatora uzlādēšana.
Pirms darbībām ar akumulatoru
nodrošiniet acu un sejas aizsardzību.
Jebkuras darbības ar akumulatoru
jāveic vēdināmā telpā un prom
no atklātas liesmas vai dzirksteļu
avotiem, lai izvairītos no sprādziena un
aizdegšanās riska.
Darbības beigās nomazgājiet rokas.
Versijām, kas aprīkotas ar Stop&Start,
ir specifiskas tehnoloģijas un
raksturlielumu 12V akumulators.
Tā nomaiņu drīkst veikt vienīgi
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Akumulatori satur kaitīgas vielas,
piemēram, sērskābi un svinu.
Tie jāiznīcina atbilstoši jūsu valstī
noteiktās likumdošanas prasībām un
nekādā gadījumā tos nedrīkst izmest
kopā ar citiem sadzīves atkritumiem.
Nododiet izmantotos akumulatorus un
baterijas speciālā savākšanas punktā.
Vispārēja informācija
Svina skābes akumulatori
Ja jūsu automašīna ir aprīkota ar
automātisko pārnesumkārbu, lai
iedarbinātu dzinēju, nekādā gadījumā
nestumiet automašīnu.
Spaile (-) uz akumulatora nav pieejama. Masas
punkts atrodas virs motora tuvāk motora
pārsegam (blakus akumulatoram).
8
Bojājumu gadījumā

316
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
F Iedarbiniet tehniskās palīdzības automašīnas dzinēju un ļaujiet tam dažas
minūtes darboties.
F

I
eslēdziet bojātās automašīnas starteri un
ļaujiet dzinejam darboties.
J

a dzinējs neiedarbojas uzreiz, izslēdziet
aizdedzi un nogaidiet brīdi, pirms mēģināt
vēlreiz.
F

N
ogaidiet, līdz dzinējs sāk strādāt
vienmērīgi, tad atvienojiet vadus.
F

U
zlieciet atpakaļ spailes (+) plastmasas
vāciņu, ja jūsu automašīna ar tādu ir
aprīkota.
F

D
arbiniet dzinēju, automašīnai braucot
vai stāvot, vismaz 30 minūtes, līdz
akumulatora baterija ir sasniegusi
pietiekamu uzlādes līmeni.
Dzinēja iedarbināšana no cita akumulatora
Atsevišķas funkcijas, piemēram,
Stop&Start nav pieejamas, kamēr
akumulatoram nav sasniegts pietiekams
uzlādes līmenis.
F
P

aceliet spailes (+) plastmasas vāciņu, ja
jūsu automašīna ar tādu ir aprīkota.
F
P

ieslēdziet sarkano savienojošo vadu pie
izlādētā akumulatora A spailes (+) (pie
metinātās metāliskās daļas) un rezerves
akumulatora vai pastiprinātāja B spailes (+).
F
P

ieslēdziet vienu zaļā vai melnā
savienojošā vada galu pie papildu
akumulatora vai pastiprinātāja B (-) spailes
(vai pie tehniskās palīdzības automašīnas
masas punkta).
F
P

ieslēdziet otru zaļā vai melnā savienojošā
vada galu pie jūsu automašīnas masas
punkta C.
Nekādā gadījumā nedarbiniet dzinēju,
pieslēdzot akumulatora baterijas
lādētāju.
Nekādā gadījumā neizmantojiet 24V vai
lielākas jaudas akumulatoru.
Vispirms pārbaudiet, vai rezerves
akumulatora baterijas minimālais
spriegums ir 12V un tās minimālā
kapacitāte ir vienāda ar izlādētās
akumulatora baterijas kapacitāti.
Abas automašīnas nedrīkst saskarties.
Abām automašīnām izslēdziet visus
elektroenerģijas patērētājus (auto
magnetolas, stikla tīrītājus, lukturus utt.).
Sekojiet, lai rezerves vadi neatrastos
tuvu dzinēja kustīgajām daļām
(ventilatoram, siksnai utt.).
Neatvienojiet spaili (+), dzinejam
darbojoties.
Ja jūsu automašīnas akumulators ir izlādējies,
dzinēju iespējams no jauna iedarbināt ar
rezerves akumulatora baterijas (ārēju vai no
citas automašīnas) un rezerves vadu palīdzību
vai arī ar akumulatora pastiprinātāja palīdzību.
Bojājumu gadījumā

317
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
Nekādā gadījumā nemēģiniet uzlādēt
sasalušu akumulatoru. Pastāv
uzsprāgšanas risks!
Ja akumulators ir sasalis, pārbaudiet to
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā, kas konstatēs, vai
iekšējās sastāvdaļas nav bojātas un
tā korpuss nav ieplīsis, jo tad varētu
noplūst toksiskā un korozīvā skābe.
F

I

zslēdziet aizdedzi.
F

I

zslēdziet visus elektronerģijas patērētājus
(auto magnetolu, lukturus, stikla
tīrītājus

utt.).
F

L

ai izvairītos no dzirksteļu rašanās,
pirms vadu pieslēgšanas akumulatoram
izslēdziet lādētāju B.
F

P

ārbaudiet, lai lādētāja vadi ir labā stāvoklī.
F

J

a jūsu automašīna ir aprīkota plastmasas
aizsargvāciņu, noņemiet to no spailes (+).
F
P
ievienojiet lādētāja B vadu šādā veidā:
-

s

arkano (pozitīvo) vadu (+) akumulatora A
spailei (+);
-

m

elno (negatīvo) vadu (-) automašīnas
masas punktam C .
F

U

zlādēšanas darbības beigās pirms vadu
atvienošanas no akumulatora A izslēdziet
lādētāju B.
Akumulatoru nav nepieciešams
atvienot.
Ja plānojat paši uzlādēt savas
automašīnas akumulatoru, izmantojiet
tikai tādu lādētāju, kura nominālais
spriegums ir 12V un kas ir saderīgs ar
Jūsu automašīnas tipa akumulatoriem. Ievērojiet uzlādes ierīces izgatavotāja
sniegtās lietošanas instrukcijas!
Nekādā gadījumā nesajauciet polaritātes!

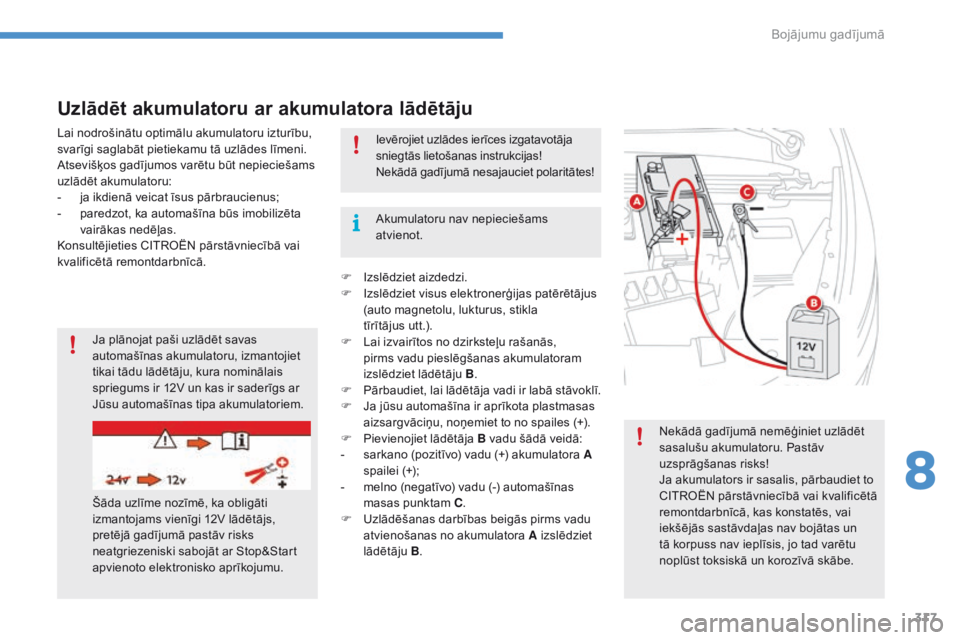

Uzlādēt akumulatoru ar akumulatora lādētāju
Šāda uzlīme nozīmē, ka obligāti
izmantojams vienīgi 12V lādētājs,
pretējā gadījumā pastāv risks
neatgriezeniski sabojāt ar Stop&Start
apvienoto elektronisko aprīkojumu.
Lai nodrošinātu optimālu akumulatoru izturību,
svarīgi saglabāt pietiekamu tā uzlādes līmeni.
Atsevišķos gadījumos varētu būt nepieciešams
uzlādēt akumulatoru:
-

j

a ikdienā veicat īsus pārbraucienus;
-

p

aredzot, ka automašīna būs imobilizēta
vairākas nedēļas.
Konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
8
Bojājumu gadījumā

318
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

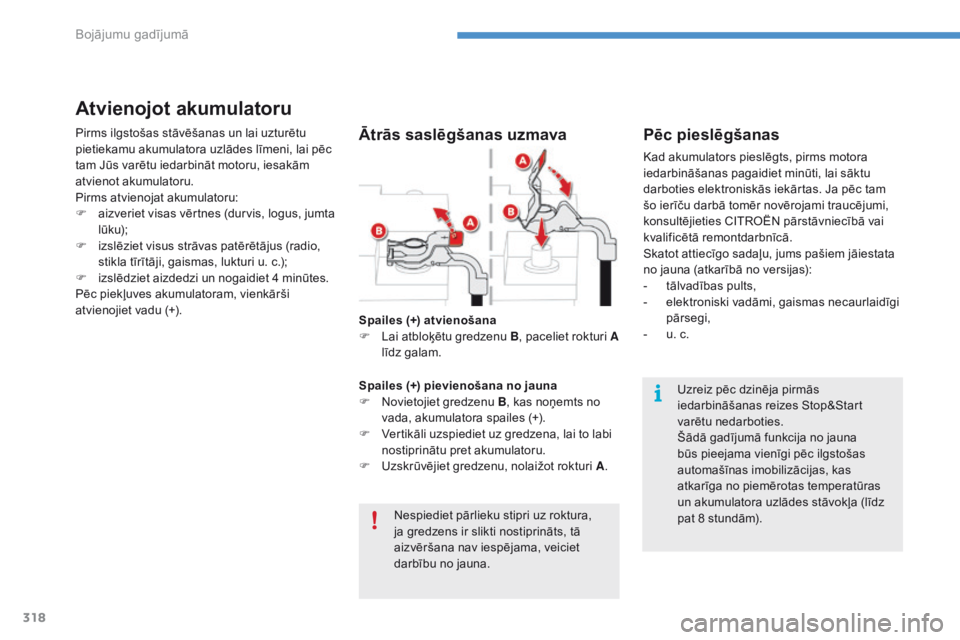

Uzreiz pēc dzinēja pirmās
iedarbināšanas reizes Stop&Start
varētu nedarboties.
Šādā gadījumā funkcija no jauna
būs pieejama vienīgi pēc ilgstošas
automašīnas imobilizācijas, kas
atkarīga no piemērotas temperatūras
un akumulatora uzlādes stāvokļa (līdz
pat 8 stundām).
Nespiediet pārlieku stipri uz roktura,
ja gredzens ir slikti nostiprināts, tā
aizvēršana nav iespējama, veiciet
darbību no jauna.
Spailes (+) atvienošana
F

L

ai atbloķētu gredzenu B
, paceliet rokturi A
līdz galam.
Spailes (+) pievienošana no jauna
F
N
ovietojiet gredzenu B , kas noņemts no
vada, akumulatora spailes (+).
F

V

ertikāli uzspiediet uz gredzena, lai to labi
nostiprinātu pret akumulatoru.
F

U

zskrūvējiet gredzenu, nolaižot rokturi A .
Atvienojot akumulatoru
Pirms ilgstošas stāvēšanas un lai uzturētu
pietiekamu akumulatora uzlādes līmeni, lai pēc
tam Jūs varētu iedarbināt motoru, iesakām
atvienot akumulatoru.
Pirms atvienojat akumulatoru:
F

a
izveriet visas vērtnes (durvis, logus, jumta
l ū k u);
F

i
zslēziet visus strāvas patērētājus (radio,
stikla tīrītāji, gaismas, lukturi u. c.);
F

i
zslēdziet aizdedzi un nogaidiet 4 minūtes.
Pēc piekļuves akumulatoram, vienkārši
atvienojiet vadu (+).Pēc pieslēgšanas
Kad akumulators pieslēgts, pirms motora
iedarbināšanas pagaidiet minūti, lai sāktu
darboties elektroniskās iekārtas. Ja pēc tam
šo ierīču darbā tomēr novērojami traucējumi,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Skatot attiecīgo sadaļu, jums pašiem jāiestata
no jauna (atkarībā no versijas):
-
t

ālvadības pults,
-

e
lektroniski vadāmi, gaismas necaurlaidīgi
pārsegi,
-

u
. c.
Ātrās saslēgšanas uzmava
Bojājumu gadījumā
