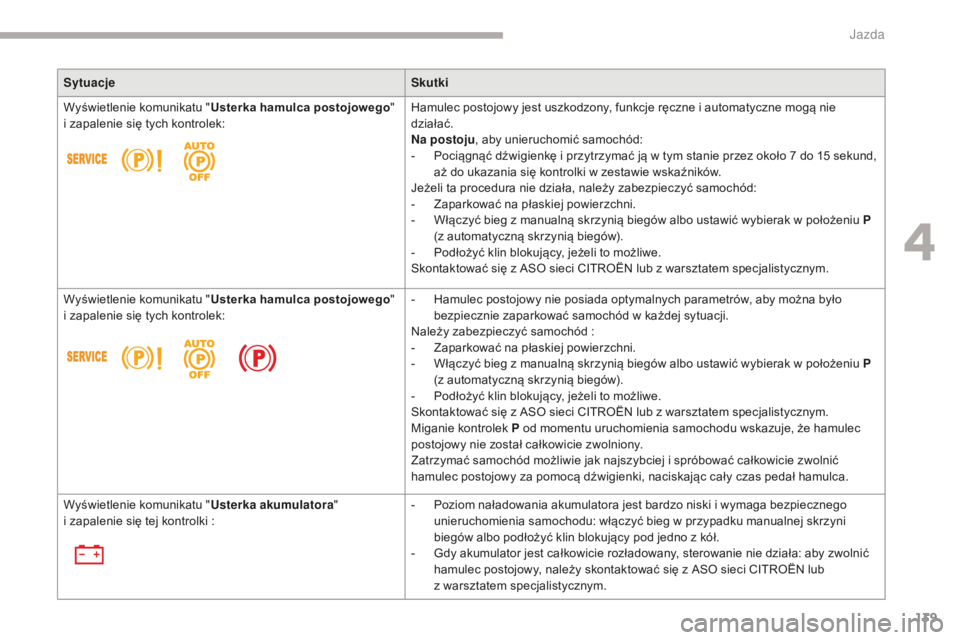

SytuacjeSkutki
Wyświetlenie komunikatu " Usterka hamulca postojowego "
i zapalenie się tych kontrolek: Hamulec postojowy jest uszkodzony, funkcje ręczne i automatyczne mogą nie
działać.
Na postoju
, aby unieruchomić samochód:
-

P
ociągnąć dźwigienkę i przytrzymać ją w tym stanie przez około 7 do 15 sekund,
aż do ukazania się kontrolki w zestawie wskaźników.
Jeżeli ta procedura nie działa, należy zabezpieczyć samochód:
-

Z
aparkować na płaskiej powierzchni.
-

W
łączyć bieg z manualną skrzynią biegów albo ustawić wybierak w położeniu P
(z automatyczną skrzynią biegów).
-

P
odłożyć klin blokujący, jeżeli to możliwe.
Skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.
Wyświetlenie komunikatu " Usterka hamulca postojowego "
i zapalenie się tych kontrolek: -

H
amulec postojowy nie posiada optymalnych parametrów, aby można było
bezpiecznie zaparkować samochód w każdej sytuacji.
Należy zabezpieczyć samochód :
-

Z
aparkować na płaskiej powierzchni.
-

W
łączyć bieg z manualną skrzynią biegów albo ustawić wybierak w położeniu P
(z automatyczną skrzynią biegów).
-

P
odłożyć klin blokujący, jeżeli to możliwe.
Skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.
Miganie kontrolek P od momentu uruchomienia samochodu wskazuje, że hamulec
postojowy nie został całkowicie zwolniony.
Zatrzymać samochód możliwie jak najszybciej i spróbować całkowicie zwolnić
hamulec postojowy za pomocą dźwigienki, naciskając cały czas pedał hamulca.
Wyświetlenie komunikatu " Usterka akumulatora"
i zapalenie się tej kontrolki : -

P
oziom naładowania akumulatora jest bardzo niski i wymaga bezpiecznego
unieruchomienia samochodu: włączyć bieg w przypadku manualnej skrzyni
biegów albo podłożyć klin blokujący pod jedno z kół.
-

G
dy akumulator jest całkowicie rozładowany, sterowanie nie działa: aby zwolnić
hamulec postojowy, należy skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.
4
Jazda

140
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

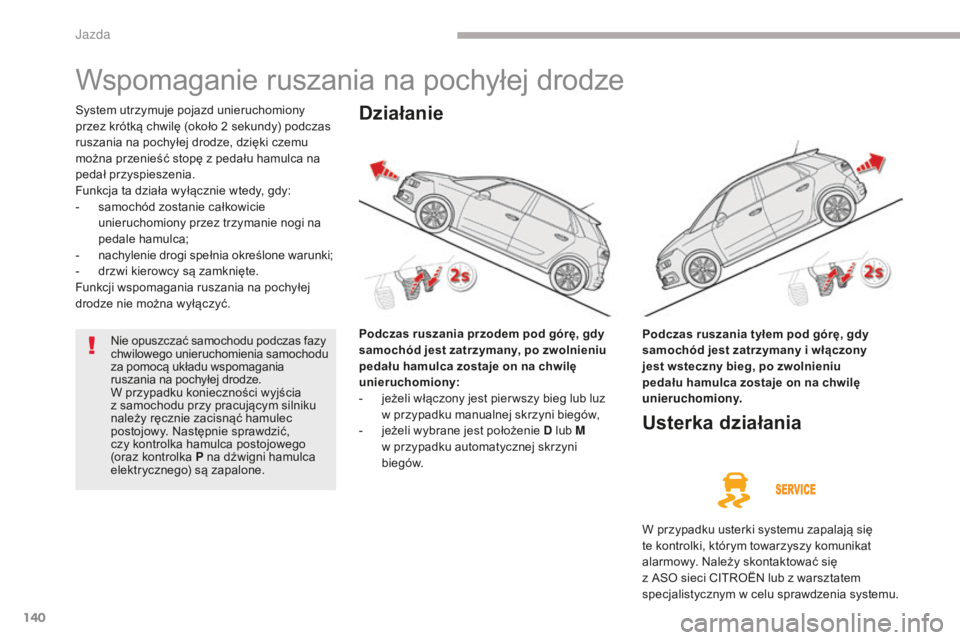

Wspomaganie ruszania na pochyłej drodze
System utrzymuje pojazd unieruchomiony
przez krótką chwilę (około 2 sekundy) podczas
ruszania na pochyłej drodze, dzięki czemu
można przenieść stopę z pedału hamulca na
pedał przyspieszenia.
Funkcja ta działa wyłącznie wtedy, gdy:
-

s
amochód zostanie całkowicie
unieruchomiony przez trzymanie nogi na
pedale hamulca;
-

n
achylenie drogi spełnia określone warunki;
-

d
rzwi kierowcy są zamknięte.
Funkcji wspomagania ruszania na pochyłej
drodze nie można wyłączyć.
Podczas ruszania przodem pod górę, gdy
samochód jest zatrzymany, po zwolnieniu
pedału hamulca zostaje on na chwilę
unieruchomiony:
-

j
eżeli włączony jest pier wszy bieg lub luz
w przypadku manualnej skrzyni biegów,
-

j
eżeli wybrane jest położenie D lub M
w przypadku automatycznej skrzyni
biegów.Działanie
Podczas ruszania tyłem pod górę, gdy
samochód jest zatrzymany i włączony
jest wsteczny bieg, po zwolnieniu
pedału hamulca zostaje on na chwilę
unieruchomiony.
Usterka działania
W przypadku usterki systemu zapalają się
te kontrolki, którym towarzyszy komunikat
alarmowy. Należy skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym w celu sprawdzenia systemu.
Nie opuszczać samochodu podczas fazy
chwilowego unieruchomienia samochodu
za pomocą układu wspomagania
ruszania na pochyłej drodze.
W przypadku konieczności wyjścia
z samochodu przy pracującym silniku
należy ręcznie zacisnąć hamulec
postojowy. Następnie sprawdzić,
czy kontrolka hamulca postojowego
(oraz kontrolka P na dźwigni hamulca
elektrycznego) są zapalone.
Jazda

141
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

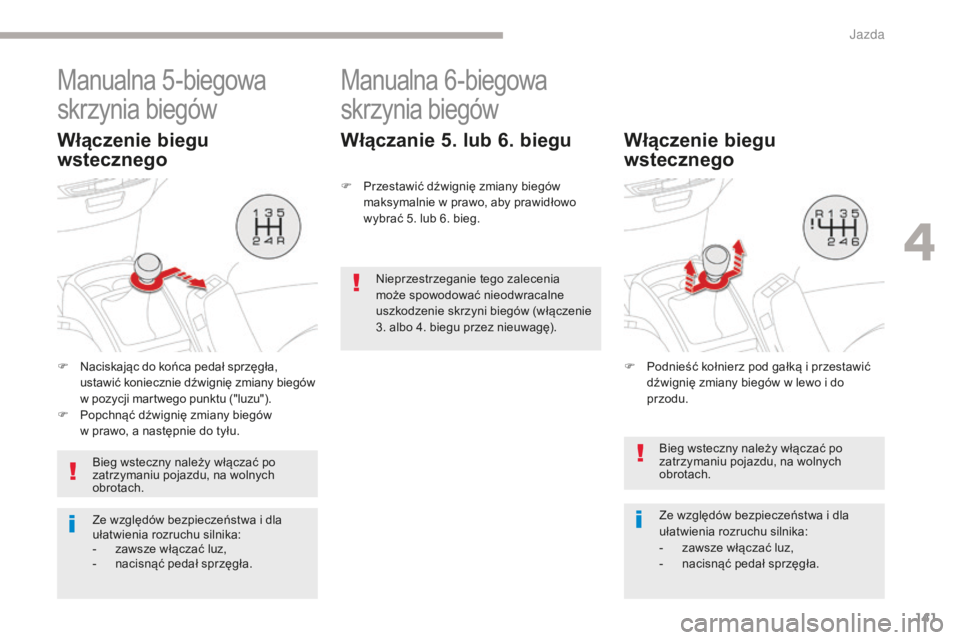

Manualna 5-biegowa
skrzynia biegów
Włączenie biegu
wstecznego
F Naciskając do końca pedał sprzęgła, ustawić koniecznie dźwignię zmiany biegów
w pozycji martwego punktu ("luzu").
F

P
opchnąć dźwignię zmiany biegów
w prawo, a następnie do tyłu.
Bieg wsteczny należy włączać po
zatrzymaniu pojazdu, na wolnych
obrotach.
Ze względów bezpieczeństwa i dla
ułatwienia rozruchu silnika:
-

z
awsze włączać luz,
-

n
acisnąć pedał sprzęgła.
Manualna 6-biegowa
skrzynia biegów
Włączanie 5. lub 6. biegu
F Przestawić dźwignię zmiany biegów maksymalnie w prawo, aby prawidłowo
wybrać 5. lub 6. bieg.
Bieg wsteczny należy włączać po
zatrzymaniu pojazdu, na wolnych
obrotach.
Ze względów bezpieczeństwa i dla
ułatwienia rozruchu silnika:
-

z
awsze włączać luz,
-

n
acisnąć pedał sprzęgła.
Włączenie biegu
wstecznego
Nieprzestrzeganie tego zalecenia
może spowodować nieodwracalne
uszkodzenie skrzyni biegów (włączenie
3. albo 4. biegu przez nieuwagę).F

P
odnieść kołnierz pod gałką i przestawić
dźwignię zmiany biegów w lewo i do
przodu.
4
J

142
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

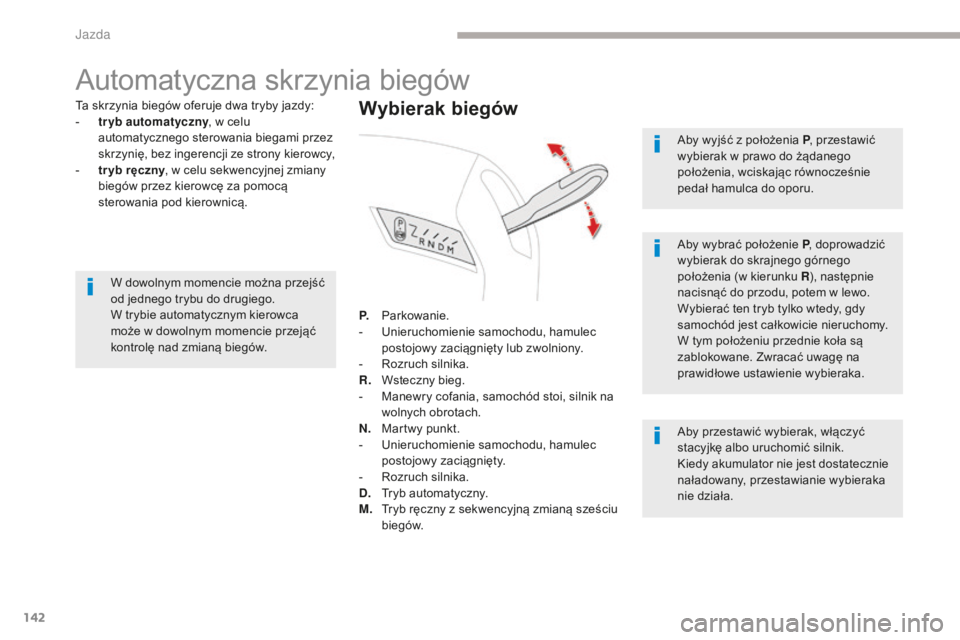

Automatyczna skrzynia biegów
Ta skrzynia biegów oferuje dwa tryby jazdy:
- t ryb automatyczny , w celu
automatycznego sterowania biegami przez
skrzynię, bez ingerencji ze strony kierowcy,
-

t
r yb ręczny , w celu sekwencyjnej zmiany
biegów przez kierowcę za pomocą
sterowania pod kierownicą.
P.
P

arkowanie.
-

U
nieruchomienie samochodu, hamulec
postojowy zaciągnięty lub zwolniony.
-
R

ozruch silnika.
R.
W

steczny bieg.
-

M
anewry cofania, samochód stoi, silnik na
wolnych obrotach.
N.
M

artwy punkt.
-

U
nieruchomienie samochodu, hamulec
postojowy zaciągnięty.
-
R

ozruch silnika.
D.
T

ryb automatyczny.
M.
T

ryb ręczny z sekwencyjną zmianą sześciu
biegów.Wybierak biegów
Aby wybrać położenie P , doprowadzić
wybierak do skrajnego górnego
położenia (w kierunku R ), następnie
nacisnąć do przodu, potem w lewo.
Wybierać ten tryb tylko wtedy, gdy
samochód jest całkowicie nieruchomy.
W tym położeniu przednie koła są
zablokowane. Zwracać uwagę na
prawidłowe ustawienie wybieraka.
Aby przestawić wybierak, włączyć
stacyjkę albo uruchomić silnik.
Kiedy akumulator nie jest dostatecznie
naładowany, przestawianie wybieraka
nie działa. Aby wyjść z położenia P , przestawić
wybierak w prawo do żądanego
położenia, wciskając równocześnie
pedał hamulca do oporu.
W dowolnym momencie można przejść
od jednego trybu do drugiego.
W trybie automatycznym kierowca
może w dowolnym momencie przejąć
kontrolę nad zmianą biegów.
Jazda

143
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

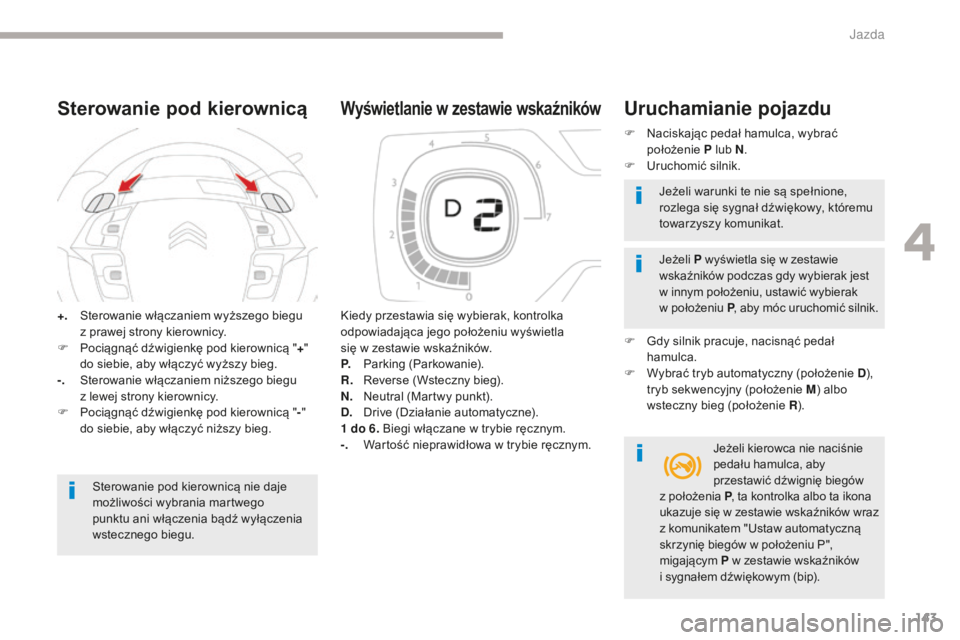

+. Sterowanie włączaniem wyższego biegu z prawej strony kierownicy.
F

P
ociągnąć dźwigienkę pod kierownicą " +"
do siebie, aby włączyć wyższy bieg.
-.
S

terowanie włączaniem niższego biegu
z lewej strony kierownicy.
F

P
ociągnąć dźwigienkę pod kierownicą " -"
do siebie, aby włączyć niższy bieg.
Sterowanie pod kierownicą
Sterowanie pod kierownicą nie daje
możliwości wybrania martwego
punktu ani włączenia bądź wyłączenia
wstecznego biegu. Kiedy przestawia się wybierak, kontrolka
odpowiadająca jego położeniu wyświetla
się w zestawie wskaźników.
P.
P

arking (Parkowanie).
R.
R
everse (Wsteczny bieg).
N.
N
eutral (Martwy punkt).
D.
D
rive (Działanie automatyczne).
1 do 6. Biegi włączane w trybie ręcznym.
-.
W
artość nieprawidłowa w trybie ręcznym.
Wyświetlanie w zestawie wskaźnikówUruchamianie pojazdu
F Naciskając pedał hamulca, wybrać
położenie P lub N.
F

U
ruchomić silnik.
Jeżeli P wyświetla się w zestawie
wskaźników podczas gdy wybierak jest
w innym położeniu, ustawić wybierak
w położeniu P , aby móc uruchomić silnik.
F

G
dy silnik pracuje, nacisnąć pedał
hamulca.
F

W
ybrać tryb automatyczny (położenie D ),
tryb sekwencyjny (położenie M ) albo
wsteczny bieg (położenie R ).
Jeżeli kierowca nie naciśnie
pedału hamulca, aby
przestawić dźwignię biegów
Jeżeli warunki te nie są spełnione,
rozlega się sygnał dźwiękowy, któremu
towarzyszy komunikat.
z położenia P , ta kontrolka albo ta ikona
ukazuje się w zestawie wskaźników wraz
z komunikatem "Ustaw automatyczną
skrzynię biegów w położeniu P",
migającym P w zestawie wskaźników
i sygnałem dźwiękowym (bip).
4
Jazda

144
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

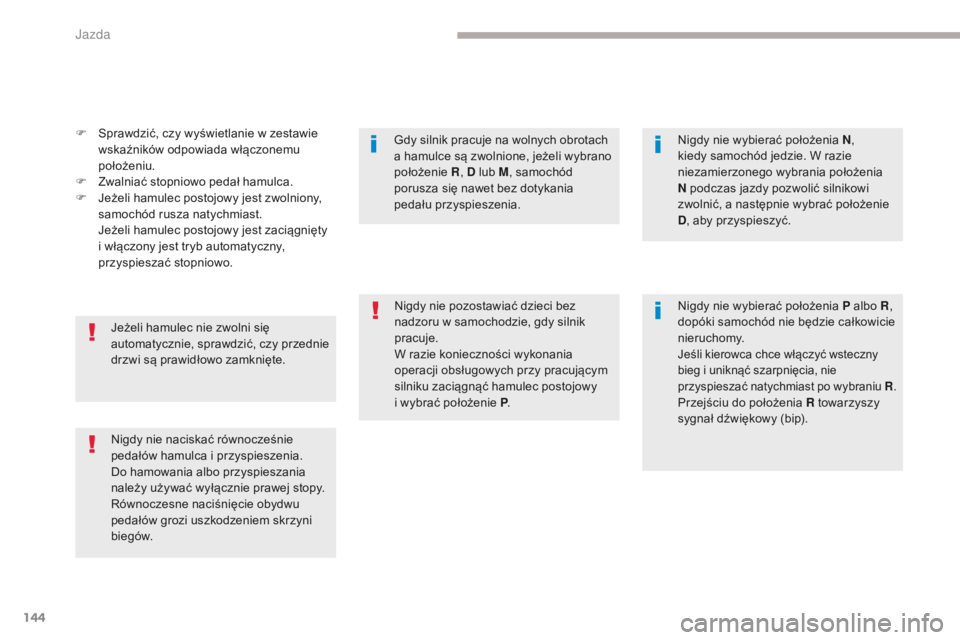

F Sprawdzić, czy wyświetlanie w zestawie wskaźników odpowiada włączonemu
położeniu.
F

Z
walniać stopniowo pedał hamulca.
F

J
eżeli hamulec postojowy jest zwolniony,
samochód rusza natychmiast.
J

eżeli hamulec postojowy jest zaciągnięty
i włączony jest tryb automatyczny,
przyspieszać stopniowo.
Nigdy nie naciskać równocześnie
pedałów hamulca i przyspieszenia.
Do hamowania albo przyspieszania
należy używać wyłącznie prawej stopy.
Równoczesne naciśnięcie obydwu
pedałów grozi uszkodzeniem skrzyni
biegów. Jeżeli hamulec nie zwolni się
automatycznie, sprawdzić, czy przednie
drzwi są prawidłowo zamknięte. Nigdy nie pozostawiać dzieci bez
nadzoru w samochodzie, gdy silnik
pracuje.
W razie konieczności wykonania
operacji obsługowych przy pracującym
silniku zaciągnąć hamulec postojowy
i
wybrać położenie P. Nigdy nie wybierać położenia P albo R
,
dopóki samochód nie będzie całkowicie
nieruchomy.
Jeśli kierowca chce włączyć wsteczny
bieg i uniknąć szarpnięcia, nie
przyspieszać natychmiast po wybraniu R .
Przejściu do położenia R towarzyszy
sygnał dźwiękowy (bip). Nigdy nie wybierać położenia N,
kiedy samochód jedzie. W razie
niezamierzonego wybrania położenia
N podczas jazdy pozwolić silnikowi
zwolnić, a następnie wybrać położenie
D , aby przyspieszyć.
Gdy silnik pracuje na wolnych obrotach
a hamulce są zwolnione, jeżeli wybrano
położenie
R, D lub M , samochód
porusza się nawet bez dotykania
pedału przyspieszenia.
Jazda

145
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

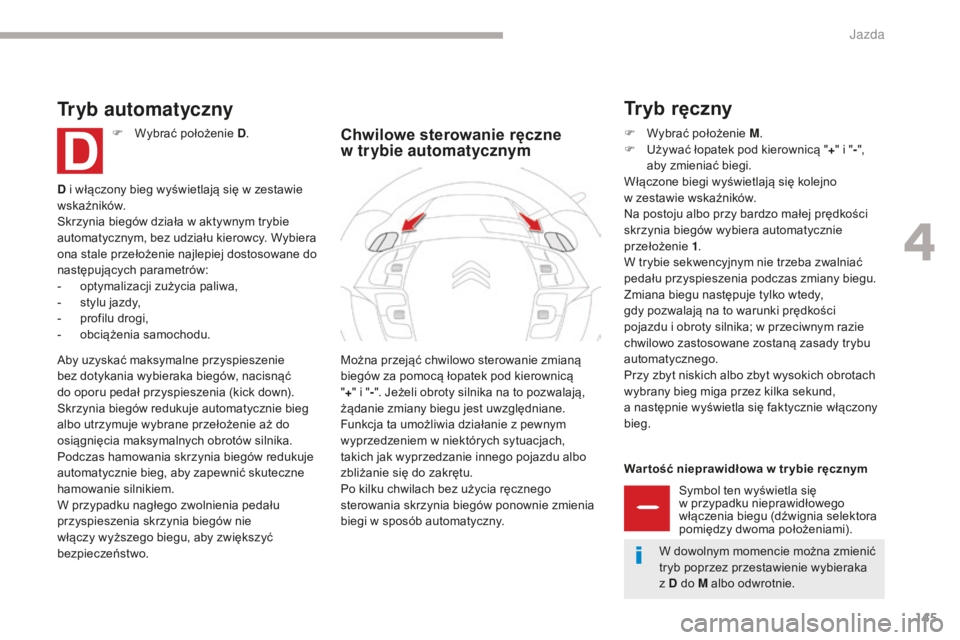

War tość nieprawidłowa w tr ybie ręcznymSymbol ten wyświetla się
w przypadku nieprawidłowego
włączenia biegu (dźwignia selektora
pomiędzy dwoma położeniami).
Można przejąć chwilowo sterowanie zmianą
biegów za pomocą łopatek pod kierownicą
"
+ " i " -". Jeżeli obroty silnika na to pozwalają,
żądanie zmiany biegu jest uwzględniane.
Funkcja ta umożliwia działanie z pewnym
wyprzedzeniem w niektórych sytuacjach,
takich jak wyprzedzanie innego pojazdu albo
zbliżanie się do zakrętu.
Po kilku chwilach bez użycia ręcznego
sterowania skrzynia biegów ponownie zmienia
biegi w sposób automatyczny.
Chwilowe sterowanie ręczne
w trybie automatycznym
Tryb ręczny
D i włączony bieg wyświetlają się w zestawie
w skaźników.
Skrzynia biegów działa w aktywnym trybie
automatycznym, bez udziału kierowcy. Wybiera
ona stale przełożenie najlepiej dostosowane do
następujących parametrów:
-

o
ptymalizacji zużycia paliwa,
-

s
tylu jazdy,
-

p
rofilu drogi,
-

o
bciążenia samochodu.
Tryb automatyczny
F Wybrać położenie D .
Aby uzyskać maksymalne przyspieszenie
bez dotykania wybieraka biegów, nacisnąć
do oporu pedał przyspieszenia (kick down).
Skrzynia biegów redukuje automatycznie bieg
albo utrzymuje wybrane przełożenie aż do
osiągnięcia maksymalnych obrotów silnika.
Podczas hamowania skrzynia biegów redukuje
automatycznie bieg, aby zapewnić skuteczne
hamowanie silnikiem.
W przypadku nagłego zwolnienia pedału
przyspieszenia skrzynia biegów nie
włączy wyższego biegu, aby zwiększyć
bezpieczeństwo. F
W ybrać położenie M.
F

U
żywać łopatek pod kierownicą "+" i " -",
aby zmieniać biegi.
Włączone biegi wyświetlają się kolejno
w
zestawie wskaźników.
Na postoju albo przy bardzo małej prędkości
skrzynia biegów wybiera automatycznie
przełożenie 1.
W trybie sekwencyjnym nie trzeba zwalniać
pedału przyspieszenia podczas zmiany biegu.
Zmiana biegu następuje tylko wtedy,
gdy pozwalają na to warunki prędkości
pojazdu i obroty silnika; w przeciwnym razie
chwilowo zastosowane zostaną zasady trybu
automatycznego.
Przy zbyt niskich albo zbyt wysokich obrotach
wybrany bieg miga przez kilka sekund,
a następnie wyświetla się faktycznie włączony
bieg.
W dowolnym momencie można zmienić
tryb poprzez przestawienie wybieraka
z D do M albo odwrotnie.
4
Jazda

146
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

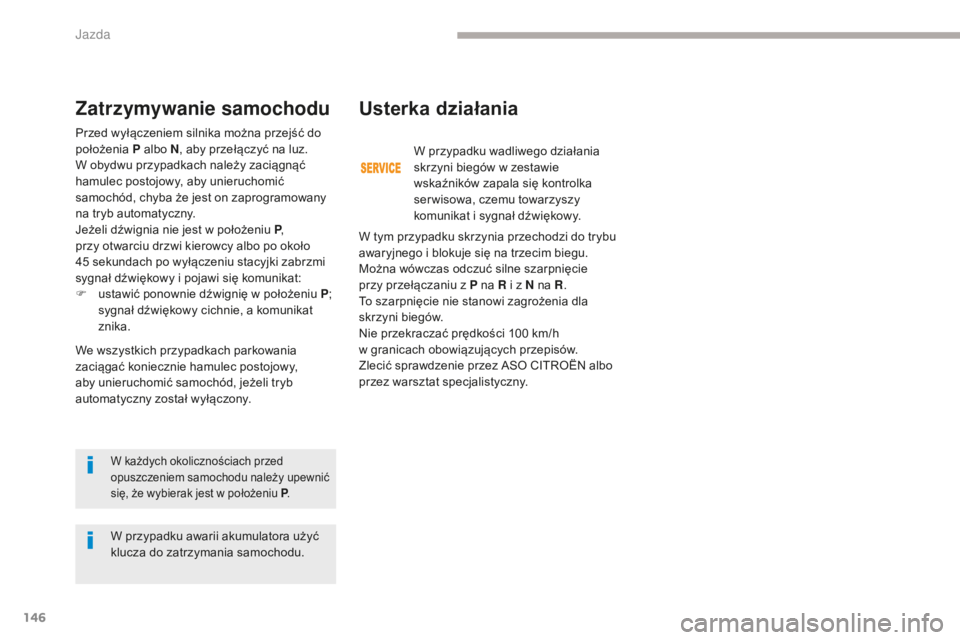

Przed wyłączeniem silnika można przejść do
położenia P albo N, aby przełączyć na luz.
W obydwu przypadkach należy zaciągnąć
hamulec postojowy, aby unieruchomić
samochód, chyba że jest on zaprogramowany
na tryb automatyczny.
Jeżeli dźwignia nie jest w położeniu P ,
przy otwarciu drzwi kierowcy albo po około
45
sekundach po wyłączeniu stacyjki zabrzmi
sygnał dźwiękowy i pojawi się komunikat:
F

u
stawić ponownie dźwignię w położeniu P ;
sygnał dźwiękowy cichnie, a komunikat
znika.
Usterka działania
We wszystkich przypadkach parkowania
zaciągać koniecznie hamulec postojowy,
aby unieruchomić samochód, jeżeli tryb
automatyczny został wyłączony.
Zatrzymywanie samochodu
W każdych okolicznościach przed
opuszczeniem samochodu należy upewnić
się, że wybierak jest w położeniu P .
W przypadku wadliwego działania
skrzyni biegów w zestawie
wskaźników zapala się kontrolka
ser wisowa, czemu towarzyszy
komunikat i sygnał dźwiękowy.
W tym przypadku skrzynia przechodzi do trybu
awaryjnego i blokuje się na trzecim biegu.
Można wówczas odczuć silne szarpnięcie
przy przełączaniu z P na R i z N na R .
To

szarpnięcie nie stanowi zagrożenia dla
skrzyni biegów.
Nie przekraczać prędkości 100
km/h
w granicach obowiązujących przepisów.
Zlecić sprawdzenie przez ASO CITROËN albo
przez warsztat specjalistyczny.
W przypadku awarii akumulatora użyć
klucza do zatrzymania samochodu.
Jazda

147
C4-Picasso-II_pl_Chap04_conduite_ed02-2016
W zależności od sposobu prowadzenia i
wyposażenia pojazdu system może zalecić
zmianę o jeden lub kilka biegów.
Można postąpić zgodnie z zaleceniem bez
konieczności włączania biegów pośrednich.

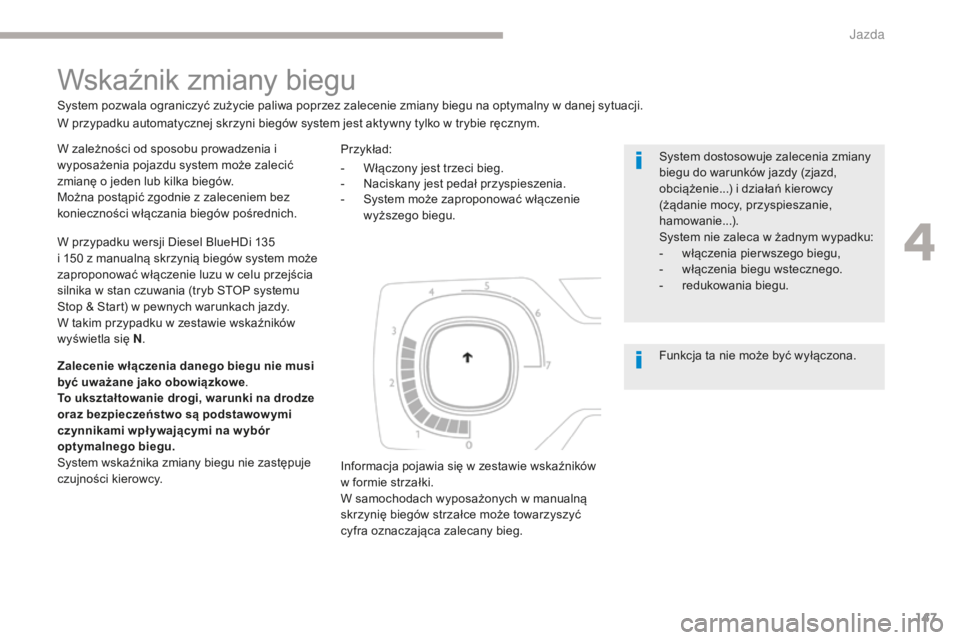

Wskaźnik zmiany biegu
System pozwala ograniczyć zużycie paliwa poprzez zalecenie zmiany biegu na optymalny w danej sytuacji.System dostosowuje zalecenia zmiany
biegu do warunków jazdy (zjazd,
obciążenie...) i działań kierowcy
(żądanie mocy, przyspieszanie,
hamowanie...).
System nie zaleca w żadnym wypadku:
-

w
łączenia pier wszego biegu,
-

w
łączenia biegu wstecznego.
-
re

dukowania biegu.
Informacja pojawia się w zestawie wskaźników
w formie strzałki.
W samochodach wyposażonych w manualną
skrzynię biegów strzałce może towarzyszyć
cyfra oznaczająca zalecany bieg.
Zalecenie włączenia danego biegu nie musi
być uważane jako obowiązkowe
.
To ukształtowanie drogi, warunki na drodze
oraz bezpieczeństwo są podstawow ymi
czynnikami wpł ywającymi na w ybór
optymalnego biegu.
System wskaźnika zmiany biegu nie zastępuje
czujności kierowcy. W przypadku automatycznej skrzyni biegów system jest aktywny tylko w trybie ręcznym.
W przypadku wersji Diesel BlueHDi 135

i 150

z
manualną skrzynią biegów system może
zaproponować włączenie luzu w celu przejścia
silnika w stan czuwania (tryb STOP systemu
Stop & Start) w pewnych warunkach jazdy.
W takim przypadku w zestawie wskaźników
wyświetla się N . Przykład:
Funkcja ta nie może być wyłączona.
-

W
łączony jest trzeci bieg.
-

N
aciskany jest pedał przyspieszenia.
-

S
ystem może zaproponować włączenie
wyższego biegu.
4
Jazda

148
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

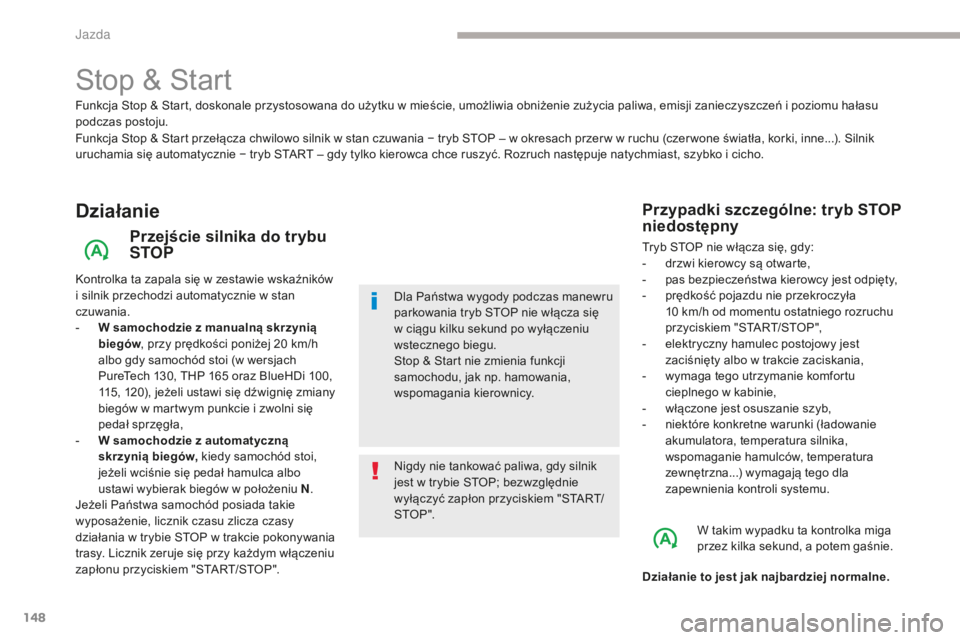

Stop & Start
Funkcja Stop & Start przełącza chwilowo silnik w stan czuwania − tryb STOP – w okresach przer w w ruchu (czer wone światła, korki, inne...). Silnik
uruchamia się automatycznie − tryb START – gdy tylko kierowca chce ruszyć. Rozruch następuje natychmiast, szybko i cicho.
Działanie
Przejście silnika do trybu
STOP
Kontrolka ta zapala się w zestawie wskaźników
i silnik przechodzi automatycznie w stan
czuwania.
-
W s
amochodzie z manualną skrzynią
biegów , przy prędkości poniżej 20
km/h
albo gdy samochód stoi (w wersjach
PureTech 130, THP 165
oraz BlueHDi 100,
115, 120), jeżeli ustawi się dźwignię zmiany
biegów w martwym punkcie i zwolni się
pedał sprzęgła,
-

W s
amochodzie z automatyczną
skrzynią biegów, kiedy samochód stoi,
jeżeli wciśnie się pedał hamulca albo
ustawi wybierak biegów w położeniu N .
Jeżeli Państwa samochód posiada takie
wyposażenie, licznik czasu zlicza czasy
działania w trybie STOP w trakcie pokonywania
trasy. Licznik zeruje się przy każdym włączeniu
zapłonu przyciskiem "START/STOP". Nigdy nie tankować paliwa, gdy silnik
jest w trybie STOP; bezwzględnie
wyłączyć zapłon przyciskiem "START/
STO P ". Dla Państwa wygody podczas manewru
parkowania tryb STOP nie włącza się
w ciągu kilku sekund po wyłączeniu
wstecznego biegu.
Stop & Start nie zmienia funkcji
samochodu, jak np. hamowania,
wspomagania kierownicy.
Przypadki szczególne: tryb STOP
niedostępny
Tryb STOP nie włącza się, gdy:
-
d rzwi kierowcy są otwarte,
-

p
as bezpieczeństwa kierowcy jest odpięty,
-

p
rędkość pojazdu nie przekroczyła
10
km/h od momentu ostatniego rozruchu
przyciskiem "START/STOP",
-

e
lektryczny hamulec postojowy jest
zaciśnięty albo w trakcie zaciskania,
-

w
ymaga tego utrzymanie komfortu
cieplnego w kabinie,
-

w
łączone jest osuszanie szyb,
-

n
iektóre konkretne warunki (ładowanie
akumulatora, temperatura silnika,
wspomaganie hamulców, temperatura
zewnętrzna...) wymagają tego dla
zapewnienia kontroli systemu.
W takim wypadku ta kontrolka miga
przez kilka sekund, a potem gaśnie.
Działanie to jest jak najbardziej normalne.
Funkcja Stop & Start, doskonale przystosowana do użytku w mieście, umożliwia obniżenie zużycia paliwa, emisji zanieczyszczeń i poziomu hałasu
podczas postoju.
Jazda
