CITROEN C4 SPACETOURER 2018 Instrukcja obsługi (in Polish)

129
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

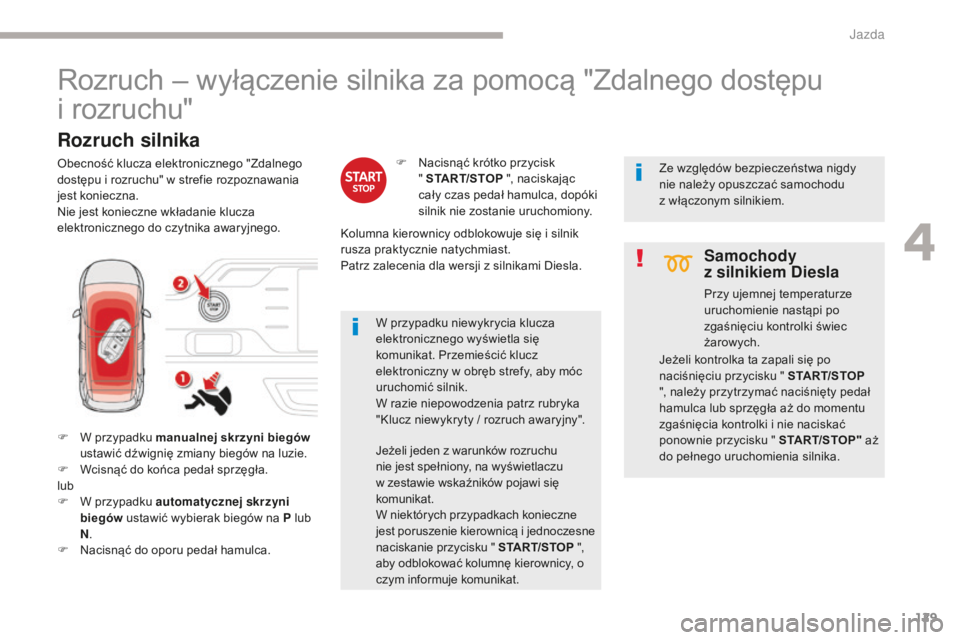

Rozruch – wyłączenie silnika za pomocą "Zdalnego dostępu
i rozruchu"
F W przypadku manualnej skrzyni biegów
ustawić dźwignię zmiany biegów na luzie.
F

W
cisnąć do końca pedał sprzęgła.
lub
F

W p
rzypadku automatycznej skrzyni
biegów ustawić wybierak biegów na P lub
N .
F

N
acisnąć do oporu pedał hamulca.
Samochody
z silnikiem Diesla
Przy ujemnej temperaturze
uruchomienie nastąpi po
zgaśnięciu kontrolki świec
żarowych.
Rozruch silnika
Obecność klucza elektronicznego "Zdalnego
dostępu i rozruchu" w strefie rozpoznawania
jest konieczna.
Nie jest konieczne wkładanie klucza
elektronicznego do czytnika awaryjnego.
W przypadku niewykrycia klucza
elektronicznego wyświetla się
komunikat. Przemieścić klucz
elektroniczny w obręb strefy, aby móc
uruchomić silnik.
W razie niepowodzenia patrz rubryka
"Klucz niewykryty / rozruch awaryjny".F
N acisnąć krótko przycisk
" START/STOP ", naciskając
cały czas pedał hamulca, dopóki
silnik nie zostanie uruchomiony.
Jeżeli jeden z warunków rozruchu
nie jest spełniony, na wyświetlaczu
w zestawie wskaźników pojawi się
komunikat.
W niektórych przypadkach konieczne
jest poruszenie kierownicą i jednoczesne
naciskanie przycisku " START/STOP ",
aby odblokować kolumnę kierownicy, o
czym informuje komunikat. Ze względów bezpieczeństwa nigdy
nie należy opuszczać samochodu
z
włączonym silnikiem.
Kolumna kierownicy odblokowuje się i silnik
rusza praktycznie natychmiast.
Patrz zalecenia dla wersji z silnikami Diesla.
Jeżeli kontrolka ta zapali się po
naciśnięciu przycisku " START/STOP
", należy przytrzymać naciśnięty pedał
hamulca lub sprzęgła aż do momentu
zgaśnięcia kontrolki i nie naciskać
ponownie przycisku " START/STOP" aż
do pełnego uruchomienia silnika.
4
Jazda

130
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

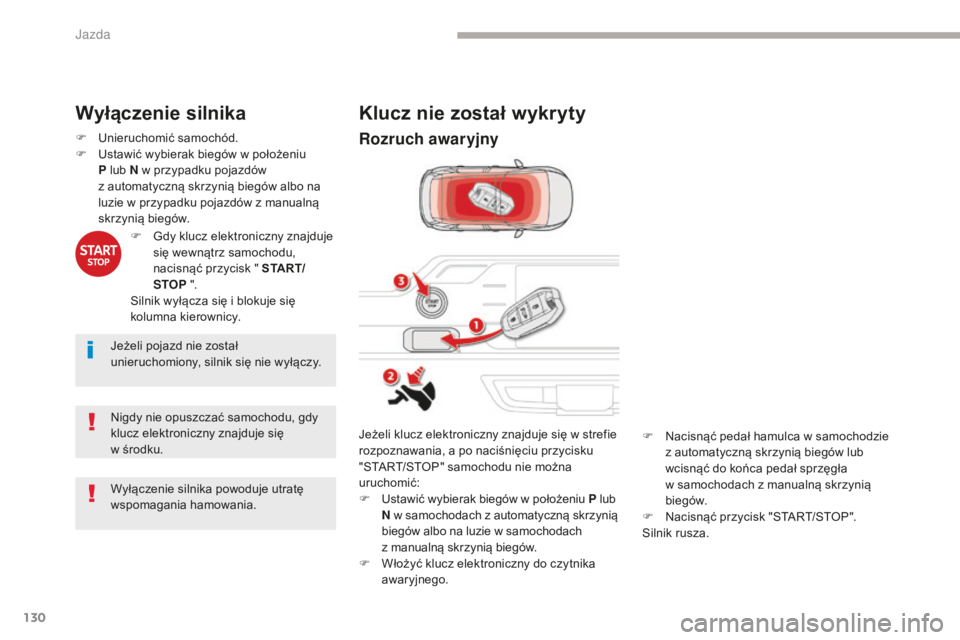

Klucz nie został wykryty
Jeżeli klucz elektroniczny znajduje się w strefie
rozpoznawania, a po naciśnięciu przycisku
"START/STOP" samochodu nie można
uruchomić:
F
U
stawić wybierak biegów w położeniu P lub
N w samochodach z automatyczną skrzynią
biegów albo na luzie w samochodach
z manualną skrzynią biegów.
F

W
łożyć klucz elektroniczny do czytnika
awaryjnego.
F

G

dy klucz elektroniczny znajduje
się wewnątrz samochodu,
nacisnąć przycisk " S TA R T/
STOP ".
Silnik wyłącza się i blokuje się
kolumna kierownicy.
F

Un

ieruchomić samochód.
F

U

stawić wybierak biegów w położeniu
P lub N w przypadku pojazdów
z

automatyczną skrzynią biegów albo na
luzie w przypadku pojazdów z manualną
skrzynią biegów.
Wyłączenie silnika
Jeżeli pojazd nie został
unieruchomiony, silnik się nie wyłączy.
Nigdy nie opuszczać samochodu, gdy
klucz elektroniczny znajduje się
w środku. F

N
acisnąć pedał hamulca w samochodzie
z
automatyczną skrzynią biegów lub
wcisnąć do końca pedał sprzęgła
w
samochodach z manualną skrzynią
biegów.
F

N
acisnąć przycisk "START/STOP".
Silnik rusza.
Wyłączenie silnika powoduje utratę
wspomagania hamowania.
Rozruch awaryjny
Jazda

131
C4-Picasso-II_pl_Chap04_conduite_ed02-2016
Gdy klucz elektroniczny nie zostaje wykryty
albo nie ma go już w strefie rozpoznawania,
komunikat ukazuje się w zestawie wskaźników
przy zamykaniu drzwi/klapy albo przy żądaniu
wyłączenia silnika.

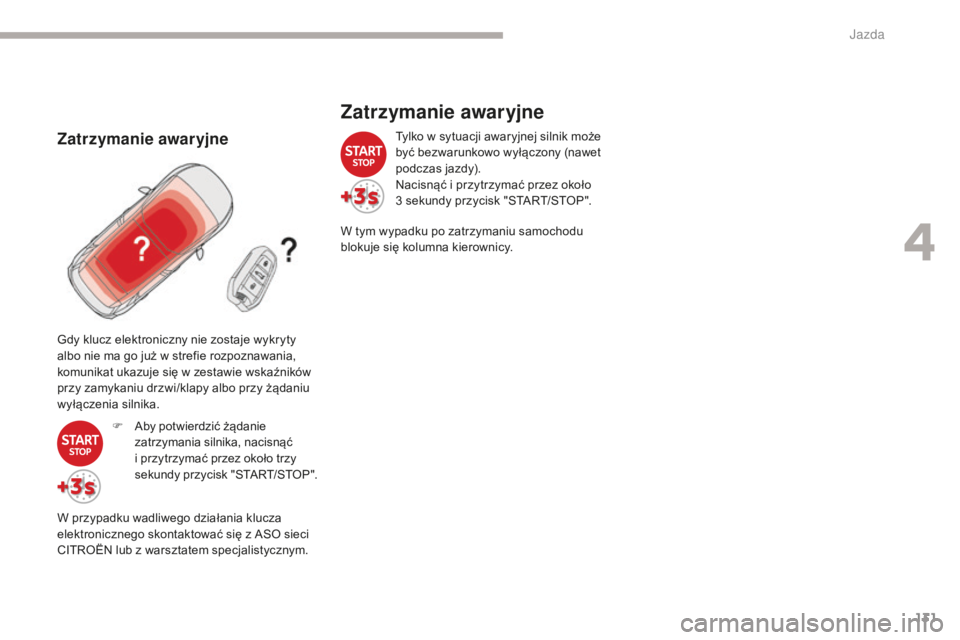

Zatrzymanie awaryjne
Tylko w sytuacji awaryjnej silnik może
być bezwarunkowo wyłączony (nawet
podczas jazdy).
Nacisnąć i przytrzymać przez około
3 sekundy przycisk "START/STOP".
W tym wypadku po zatrzymaniu samochodu
blokuje się kolumna kierownicy.
F
A

by potwierdzić żądanie
zatrzymania silnika, nacisnąć
i przytrzymać przez około trzy
sekundy przycisk "START/STOP".Zatrzymanie awaryjne
W przypadku wadliwego działania klucza
elektronicznego skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
4
Jazda

132
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

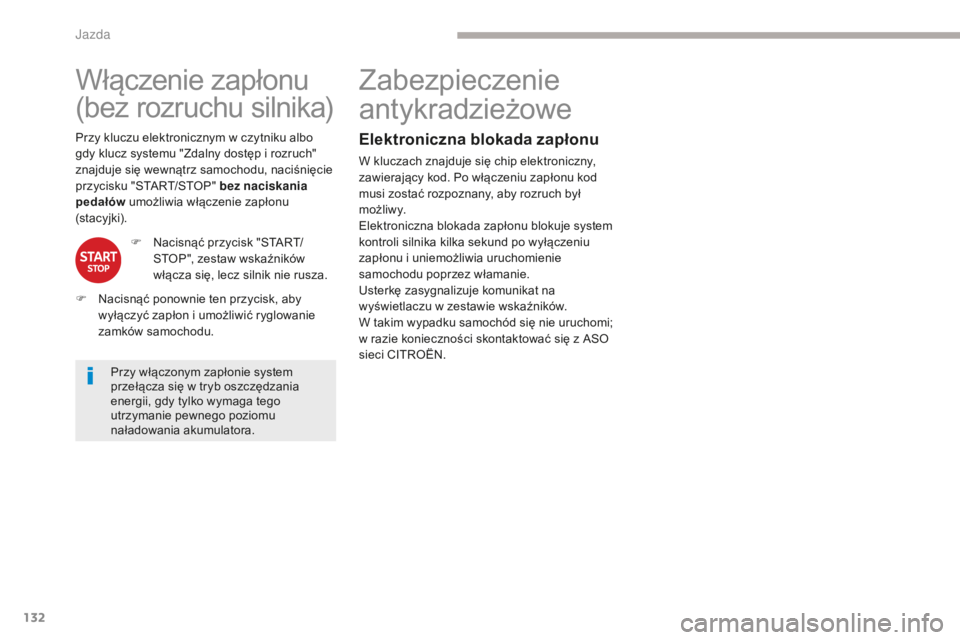

Włączenie zapłonu
(bez rozruchu silnika)
Przy włączonym zapłonie system
przełącza się w tryb oszczędzania
energii, gdy tylko wymaga tego
utrzymanie pewnego poziomu
naładowania akumulatora.
Przy kluczu elektronicznym w czytniku albo
gdy klucz systemu "Zdalny dostęp i rozruch"
znajduje się wewnątrz samochodu, naciśnięcie
przycisku "START/STOP" bez naciskania
pedałów
umożliwia włączenie zapłonu
(stacyjki).
F
N
acisnąć przycisk "START/
STOP", zestaw wskaźników
włącza się, lecz silnik nie rusza.
F

N

acisnąć ponownie ten przycisk, aby
wyłączyć zapłon i umożliwić ryglowanie
zamków samochodu.
Zabezpieczenie
antykradzieżowe
Elektroniczna blokada zapłonu
W kluczach znajduje się chip elektroniczny,
zawierający kod. Po włączeniu zapłonu kod
musi zostać rozpoznany, aby rozruch był
m o ż li w y.
Elektroniczna blokada zapłonu blokuje system
kontroli silnika kilka sekund po wyłączeniu
zapłonu i uniemożliwia uruchomienie
samochodu poprzez włamanie.
Usterkę zasygnalizuje komunikat na
wyświetlaczu w zestawie wskaźników.
W takim wypadku samochód się nie uruchomi;
w razie konieczności skontaktować się z ASO
sieci CITROËN.
Jazda

133
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

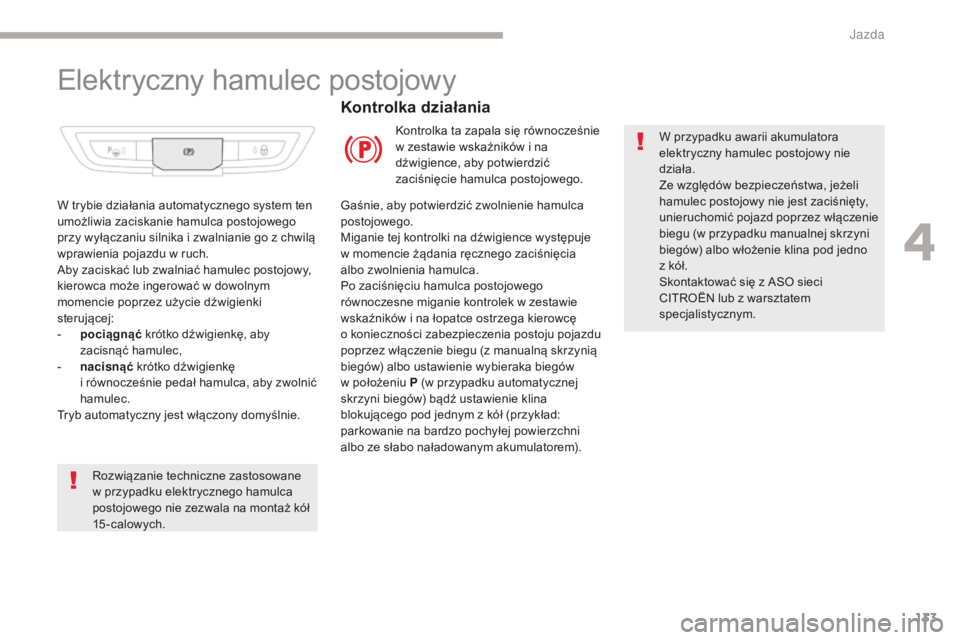

Elektryczny hamulec postojowy
W przypadku awarii akumulatora
elektryczny hamulec postojowy nie
działa.
Ze względów bezpieczeństwa, jeżeli
hamulec postojowy nie jest zaciśnięty,
unieruchomić pojazd poprzez włączenie
biegu (w przypadku manualnej skrzyni
biegów) albo włożenie klina pod jedno
z kół.
Skontaktować się z ASO sieci
CITROËN lub z warsztatem
specjalistycznym.
Kontrolka działania
Kontrolka ta zapala się równocześnie
w zestawie wskaźników i na
dźwigience, aby potwierdzić
zaciśnięcie hamulca postojowego.
W trybie działania automatycznego system ten
umożliwia zaciskanie hamulca postojowego
przy wyłączaniu silnika i zwalnianie go z chwilą
wprawienia pojazdu w ruch.
Aby zaciskać lub zwalniać hamulec postojowy,
kierowca może ingerować w dowolnym
momencie poprzez użycie dźwigienki
sterującej:
-

p

ociągnąć krótko dźwigienkę, aby
zacisnąć hamulec,
-

n

acisnąć krótko dźwigienkę
i

równocześnie pedał hamulca, aby zwolnić
hamulec.
Tryb automatyczny jest włączony domyślnie.
Rozwiązanie techniczne zastosowane
w przypadku elektrycznego hamulca
postojowego nie zezwala na montaż kół
15 - c alow ych. Gaśnie, aby potwierdzić zwolnienie hamulca
postojowego.
Miganie tej kontrolki na dźwigience występuje
w momencie żądania ręcznego zaciśnięcia
albo zwolnienia hamulca.
Po zaciśnięciu hamulca postojowego
równoczesne miganie kontrolek w zestawie
wskaźników i na łopatce ostrzega kierowcę
o

konieczności zabezpieczenia postoju pojazdu
poprzez włączenie biegu (z manualną skrzynią
biegów) albo ustawienie wybieraka biegów
w położeniu P (w przypadku automatycznej
skrzyni biegów) bądź ustawienie klina
blokującego pod jednym z kół (przykład:
parkowanie na bardzo pochyłej powierzchni
albo ze słabo naładowanym akumulatorem).
4
Jazda

134
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

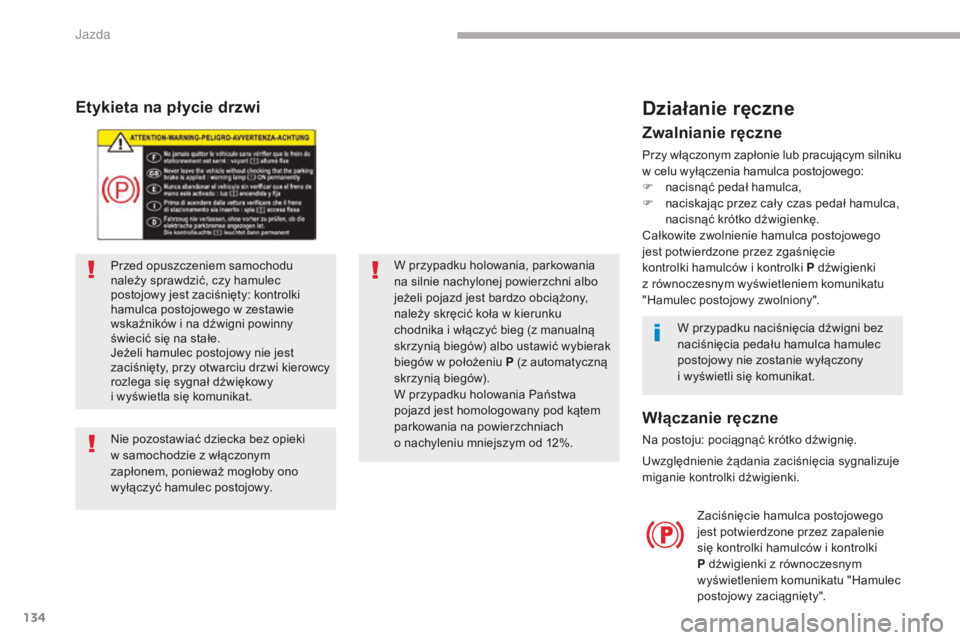

Etykieta na płycie drzwi
Przed opuszczeniem samochodu
należy sprawdzić, czy hamulec
postojowy jest zaciśnięty: kontrolki
hamulca postojowego w zestawie
wskaźników i na dźwigni powinny
świecić się na stałe.
Jeżeli hamulec postojowy nie jest
zaciśnięty, przy otwarciu drzwi kierowcy
rozlega się sygnał dźwiękowy
i wyświetla się komunikat.
Nie pozostawiać dziecka bez opieki
w samochodzie z włączonym
zapłonem, ponieważ mogłoby ono
wyłączyć hamulec postojowy.W przypadku holowania, parkowania
na silnie nachylonej powierzchni albo
jeżeli pojazd jest bardzo obciążony,
należy skręcić koła w kierunku
chodnika i włączyć bieg (z manualną
skrzynią biegów) albo ustawić wybierak
biegów w położeniu P (z automatyczną
skrzynią biegów).
W przypadku holowania Państwa
pojazd jest homologowany pod kątem
parkowania na powierzchniach
o nachyleniu mniejszym od 12%.
Działanie ręczne
Zaciśnięcie hamulca postojowego
jest potwierdzone przez zapalenie
się kontrolki hamulców i kontrolki
P dźwigienki z równoczesnym
wyświetleniem komunikatu "Hamulec
postojowy zaciągnięty".
Zwalnianie ręczne
Przy włączonym zapłonie lub pracującym silniku
w celu wyłączenia hamulca postojowego:
F

na
cisnąć pedał hamulca,
F

n
aciskając przez cały czas pedał hamulca,
nacisnąć krótko dźwigienkę.
Całkowite zwolnienie hamulca postojowego
jest potwierdzone przez zgaśnięcie
kontrolki hamulców i kontrolki P dźwigienki
z
równoczesnym wyświetleniem komunikatu
"Hamulec postojowy zwolniony".
W przypadku naciśnięcia dźwigni bez
naciśnięcia pedału hamulca hamulec
postojowy nie zostanie wyłączony
i
wyświetli się komunikat.
Włączanie ręczne
Na postoju: pociągnąć krótko dźwignię.
Uwzględnienie żądania zaciśnięcia sygnalizuje
miganie kontrolki dźwigienki.
Jazda

135
C4-Picasso-II_pl_Chap04_conduite_ed02-2016
W stojącym samochodzie hamulec postojowy
zaciska się automatycznie po w yłączeniu
silnika wskutek naciśnięcia przycisku START/
S T O P.
Zaciśnięcie hamulca postojowego
jest potwierdzone przez zapalenie
się kontrolki hamulców i kontrolki
P dźwigienki z równoczesnym
wyświetleniem komunikatu "Hamulec
postojowy zaciągnięty".
Przy wyłączonym silniku albo
w
trybie STOP funkcji Stop & Start
automatyczne zaciskanie nie następuje.
W trybie automatycznym można
w dowolnym momencie zacisnąć albo
zwolnić hamulec postojowy za pomocą
dźwigienki.

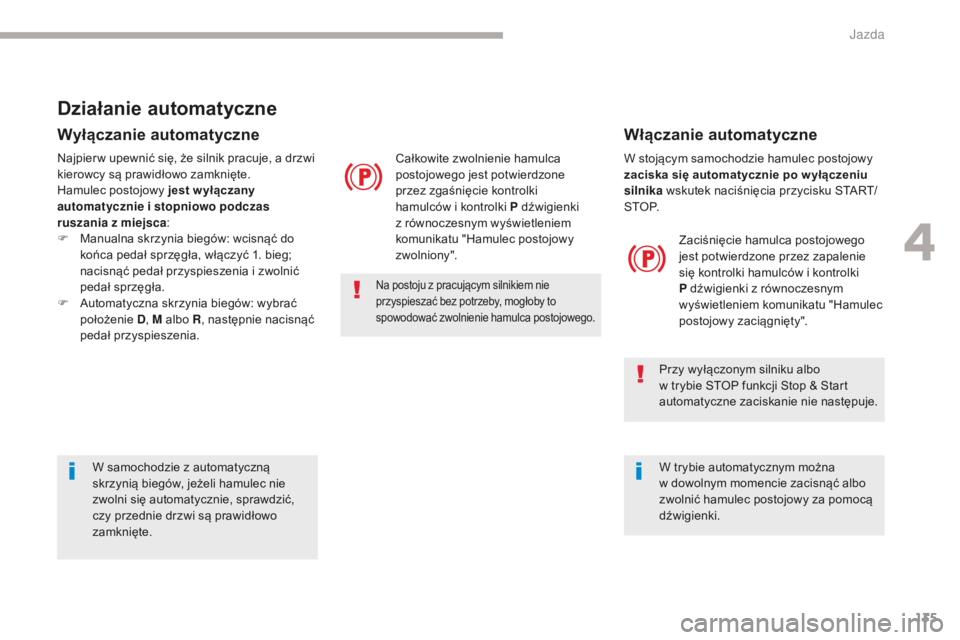

Działanie automatyczne
Wyłączanie automatyczne
Całkowite zwolnienie hamulca
postojowego jest potwierdzone
przez zgaśnięcie kontrolki
hamulców i kontrolki P dźwigienki
z równoczesnym wyświetleniem
komunikatu "Hamulec postojowy
zwolniony".
Na postoju z pracującym silnikiem nie
przyspieszać bez potrzeby, mogłoby to
spowodować zwolnienie hamulca postojowego.
Najpier w upewnić się, że silnik pracuje, a drzwi
kierowcy są prawidłowo zamknięte.
Hamulec postojowy jest w yłączany
automatycznie i stopniowo podczas
ruszania z miejsca:
F

M
anualna skrzynia biegów: wcisnąć do
końca pedał sprzęgła, włączyć 1. bieg;
nacisnąć pedał przyspieszenia i zwolnić
pedał sprzęgła.
F

A
utomatyczna skrzynia biegów: wybrać
położenie D, M albo R , następnie nacisnąć
pedał przyspieszenia.
Włączanie automatyczne
W samochodzie z automatyczną
skrzynią biegów, jeżeli hamulec nie
zwolni się automatycznie, sprawdzić,
czy przednie drzwi są prawidłowo
zamknięte.
4
Jazda

136
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

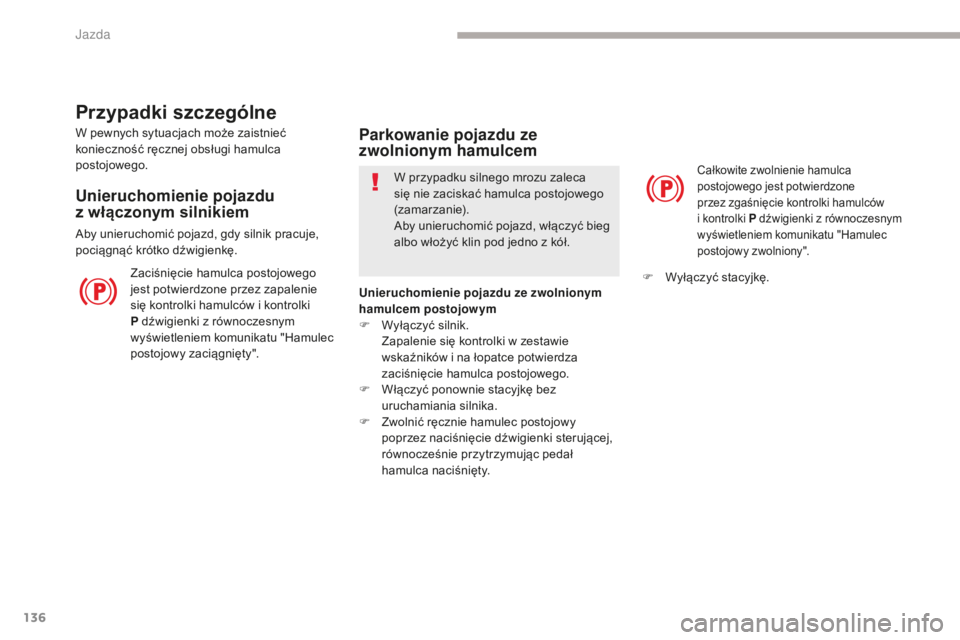

Przypadki szczególne
Zaciśnięcie hamulca postojowego
jest potwierdzone przez zapalenie
się kontrolki hamulców i kontrolki
P dźwigienki z równoczesnym
wyświetleniem komunikatu "Hamulec
postojowy zaciągnięty".
Całkowite zwolnienie hamulca
postojowego jest potwierdzone
przez zgaśnięcie kontrolki hamulców
i kontrolki P dźwigienki z równoczesnym
wyświetleniem komunikatu "Hamulec
postojowy zwolniony".
W pewnych sytuacjach może zaistnieć
konieczność ręcznej obsługi hamulca
postojowego.
Unieruchomienie pojazdu
z włączonym silnikiem
Aby unieruchomić pojazd, gdy silnik pracuje,
pociągnąć krótko dźwigienkę.
Parkowanie pojazdu ze
zwolnionym hamulcem
W przypadku silnego mrozu zaleca
się nie zaciskać hamulca postojowego
(zamarzanie).
Aby unieruchomić pojazd, włączyć bieg
albo włożyć klin pod jedno z kół.
Unieruchomienie pojazdu ze zwolnionym
hamulcem postojowym
F

W

yłączyć silnik.
Z

apalenie się kontrolki w zestawie
wskaźników i na łopatce potwierdza
zaciśnięcie hamulca postojowego.
F

W

łączyć ponownie stacyjkę bez
uruchamiania silnika.
F

Z

wolnić ręcznie hamulec postojowy
poprzez naciśnięcie dźwigienki sterującej,
równocześnie przytrzymując pedał
hamulca naciśnięty. F

W
yłączyć stacyjkę.
Jazda

137
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

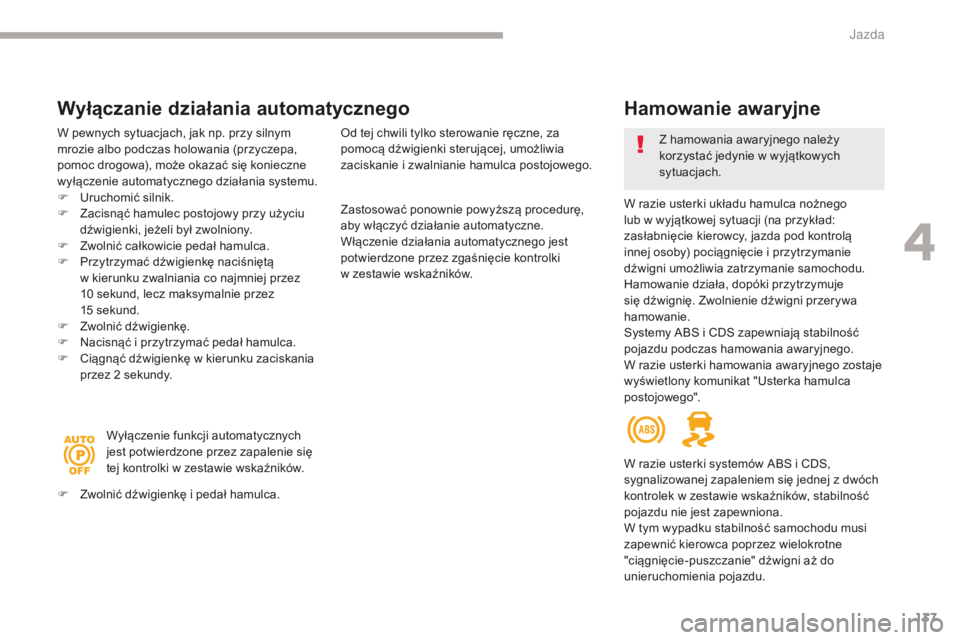

Hamowanie awaryjne
W razie usterki układu hamulca nożnego
lub w wyjątkowej sytuacji (na przykład:
zasłabnięcie kierowcy, jazda pod kontrolą
innej osoby) pociągnięcie i przytrzymanie
dźwigni umożliwia zatrzymanie samochodu.
Hamowanie działa, dopóki przytrzymuje
się dźwignię. Zwolnienie dźwigni przerywa
hamowanie.
Systemy ABS i CDS zapewniają stabilność
pojazdu podczas hamowania awaryjnego.
W razie usterki hamowania awaryjnego zostaje
wyświetlony komunikat "Usterka hamulca
postojowego".
W razie usterki systemów ABS i CDS,
sygnalizowanej zapaleniem się jednej z dwóch
kontrolek w zestawie wskaźników, stabilność
pojazdu nie jest zapewniona.
W tym wypadku stabilność samochodu musi
zapewnić kierowca poprzez wielokrotne
"ciągnięcie-puszczanie" dźwigni aż do
unieruchomienia pojazdu. Z hamowania awaryjnego należy
korzystać jedynie w wyjątkowych
sytuacjach.
Zastosować ponownie powyższą procedurę,
aby włączyć działanie automatyczne.
Włączenie działania automatycznego jest
potwierdzone przez zgaśnięcie kontrolki
w

zestawie wskaźników.
Wyłączanie działania automatycznego
W pewnych sytuacjach, jak np. przy silnym
mrozie albo podczas holowania (przyczepa,
pomoc drogowa), może okazać się konieczne
wyłączenie automatycznego działania systemu.
F
U
ruchomić silnik.
F

Z
acisnąć hamulec postojowy przy użyciu
dźwigienki, jeżeli był zwolniony.
F

Z
wolnić całkowicie pedał hamulca.
F

P
rzytrzymać dźwigienkę naciśniętą
w kierunku zwalniania co najmniej przez
10
sekund, lecz maksymalnie przez
15
sekund.
F

Zw
olnić dźwigienkę.
F

N
acisnąć i przytrzymać pedał hamulca.
F

C
iągnąć dźwigienkę w kierunku zaciskania
przez 2
sekundy.
Wyłączenie funkcji automatycznych
jest potwierdzone przez zapalenie się
tej kontrolki w zestawie wskaźników.
F

Z
wolnić dźwigienkę i pedał hamulca. Od tej chwili tylko sterowanie ręczne, za
pomocą dźwigienki sterującej, umożliwia
zaciskanie i zwalnianie hamulca postojowego.
4
J

138
C4-Picasso-II_pl_Chap04_conduite_ed02-2016

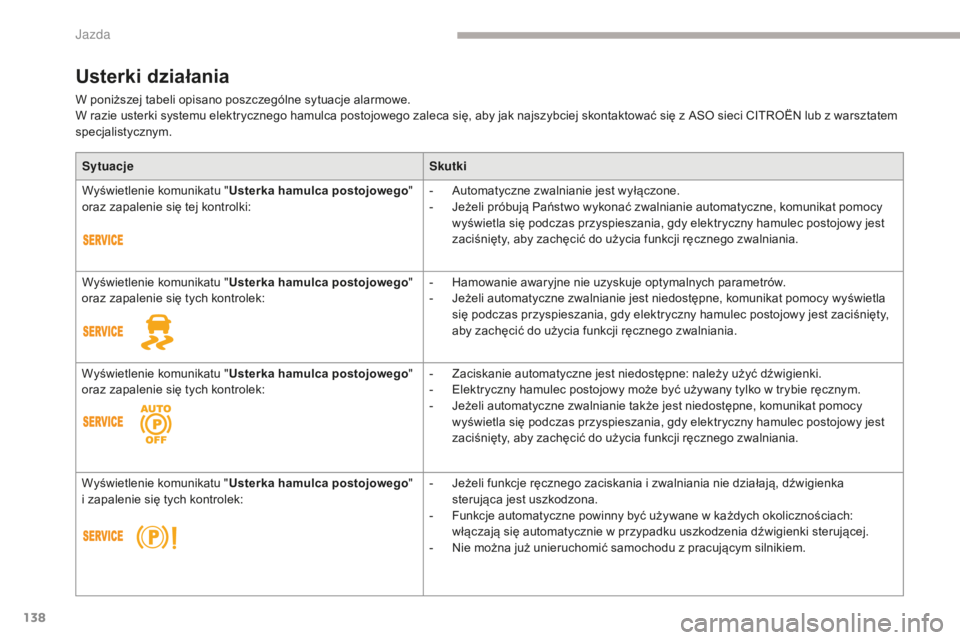

Usterki działania
W poniższej tabeli opisano poszczególne sytuacje alarmowe.
W razie usterki systemu elektrycznego hamulca postojowego zaleca się, aby jak najszybciej skontaktować się z ASO sieci CITROËN lub z warsztatem
specjalistycznym.Sytuacje Skutki
Wyświetlenie komunikatu " Usterka hamulca postojowego "
oraz zapalenie się tej kontrolki: -

A
utomatyczne zwalnianie jest wyłączone.
-

J
eżeli próbują Państwo wykonać zwalnianie automatyczne, komunikat pomocy
wyświetla się podczas przyspieszania, gdy elektryczny hamulec postojowy jest
zaciśnięty, aby zachęcić do użycia funkcji ręcznego zwalniania.
Wyświetlenie komunikatu " Usterka hamulca postojowego "
oraz zapalenie się tych kontrolek: -

H
amowanie awaryjne nie uzyskuje optymalnych parametrów.
-

J
eżeli automatyczne zwalnianie jest niedostępne, komunikat pomocy wyświetla
się podczas przyspieszania, gdy elektryczny hamulec postojowy jest zaciśnięty,
aby zachęcić do użycia funkcji ręcznego zwalniania.
Wyświetlenie komunikatu " Usterka hamulca postojowego "
oraz zapalenie się tych kontrolek: -

Z
aciskanie automatyczne jest niedostępne: należy użyć dźwigienki.
-

E
lektryczny hamulec postojowy może być używany tylko w trybie ręcznym.
-

J
eżeli automatyczne zwalnianie także jest niedostępne, komunikat pomocy
wyświetla się podczas przyspieszania, gdy elektryczny hamulec postojowy jest
zaciśnięty, aby zachęcić do użycia funkcji ręcznego zwalniania.
Wyświetlenie komunikatu " Usterka hamulca postojowego "
i zapalenie się tych kontrolek: -

J
eżeli funkcje ręcznego zaciskania i zwalniania nie działają, dźwigienka
sterująca jest uszkodzona.
-

F
unkcje automatyczne powinny być używane w każdych okolicznościach:
włączają się automatycznie w przypadku uszkodzenia dźwigienki sterującej.
-

N
ie można już unieruchomić samochodu z pracującym silnikiem.
Jazda
