CITROEN C4 SPACETOURER 2021 Eksploatavimo vadovas (in Lithuanian)

229
2 saugiklių dėžėSa ugiklis nr.
Laidumas Funkcijos
F7 10

A
Galinis multimedijos 12 V lizdas bagažinėje.
F8 20 A
Galinio stiklo valytuvas.
F10 30 A
Užraktai.
F17 5 A
Keleivio priekinė oro pagalvė.
F18 5 A
Automatinės pavarų dėžės greičio parinkiklis.
F21 3 A
START/STOP mygtukas.
F22 3
ALietaus ir saulės šviesos jutiklis, priekinio stiklo kamera.
F24 5
AStatymo pagalba, panoraminė vaizdinė pagalba.
F27 5
AAutomatinė pavarų dėžė.
F29 20
AGarso ir telematikos sistemos.
F32 15


A12
V lizdai.
F35 5
APriekinių žibintų aukščio reguliavimas, galinio stiklo aprasojimo
pašalinimas, radaras.
F36 5
AApšvietimas: daiktadėžė, centrinė saugykla, skaitytuvai, lubų
lemputės.
8
Gedimo kelyje atveju

230
Saugiklių lentelė
Saugiklio Nr.StiprisFunkcijos
F16 20
AŽibintų plautuvas.
F18 10


ADešinysis tolimų jų šviesų žibintas.
F19 10


AKairysis tolimų jų šviesų žibintas.
F29 40
AValytuvai.
Saugikliai variklio skyriuje
Saugiklių dėžė yra variklio skyriuje prie
akumuliatoriaus.
Priėjimas prie saugiklių
F Atkabinkite gaubtą, paspausdami
2 raudonus užraktus link automobilio galo.
F

P
akeiskite saugiklį.
F

A
tlikę darbą, dangtelį uždėkite labai
kruopščiai, kad būtų užtikrintas saugiklių
blokų sandarumas.
Gedimo kelyje atveju

231
12 V akumuliatorius
Bendra informacija
Švino rūgštiniai starterių akumuliatoriai
Akumuliatoriuose yra nuodingų medžiagų,
tokių kaip sieros rūgštis ir švinas.
Šios medžiagos turi būti šalinamos
įstatymais numatyta tvarka ir jokiu būdu
negalima jų išmesti kartu su buitinėmis
atliekomis.
Naudotus automobilio akumuliatorius
ir nuotolinio valdymo pulto elementus
pristatykite į tam skirtus surinkimo punktus.
Prieš imdamiesi veiksmų su
akumuliatoriumi, saugokite akis ir veidą.
Bet kokie veiksmai su akumuliatoriumi turi
būti atliekami gerai vėdinamoje vietoje
ir toli nuo atviros liepsnos ir kibirkščių
šaltinių, kad nekiltų sprogimo arba gaisro
pavojus.
Pabaigę procedūrą nusiplaukite rankas.
Priėjimas prie akumuliatoriaus
Akumuliatoriaus gnybtas (-) yra nepasiekiamas.
Nuotolinis įžeminimo taškas yra viršutinėje
variklio dangčio dalyje (prie akumuliatoriaus).
Automobilio užvedimas
prijungus kitą akumuliatorių
Kai jūsų automobilio akumuliatorius yra
išsikrovęs, užvesti variklį galima naudojantis
pagalbiniu akumuliatoriumi (išoriniu arba
kito automobilio), laidais ar akumuliatoriaus
įkrovikliu.Niekuomet neužveskite variklio prijungę
akumuliatoriaus įkroviklį.
Niekuomet nenaudokite 24
V ar didesnės
įtampos akumuliatoriaus įkroviklio.
Pirmiausia patikrinkite, ar pagalbinio
akumuliatoriaus nominali įtampa yra 12
V,
o talpa yra ne mažesnė nei išsikrovusiojo
akumuliatoriaus.
Abu automobiliai negali turėti bendrų
sąlyčio vietų.
Išjunkite visus elektrinius prietaisus
abiejuose automobiliuose (garso sistemą,
valytuvus, apšvietimą ir kt.).
Užtikrinkite, kad laidai nebūtų arti judančių
variklio dalių (aušinimo ventiliatoriaus,
diržų ir kt.).
Neatjunkite akumuliatoriaus gnybto (+), kol
variklis veikia.
Akumuliatorius yra po variklio gaubtu.
Norėdami pasiekti gnybtą (+):
F

a

tlaisvinkite variklio dangtį patraukdami
salone esančią atleidimo svirtį ir tuomet
išorinį apsauginį fiksatorių,
F

p

akelkite variklio dangtį ir įtvirtinkite su
laikikliu,
F

p

akelkite plastikinį gaubtą, kad galėtumėte
pasiekti gnybtą (+).
8
G

232
F Užveskite pagalbą teikiančiojo automobilio variklį ir palikite veikti kelias minutes.
F

Į
junkite užvedamojo automobilio starterį ir
užvedę variklį palikite jį veikti.
Jei variklis iš karto neužsivedė, išjunkite
kontaktą ir, prieš bandydami užvesti iš naujo,
truputį palaukite.
F

P
alaukite, kol variklis ims veikti tuščią ja
eiga, ir atjunkite pagalbinius laidus
atvirkštine tvarka.
F

U
ždėkite plastikinį dangtelį, jei toks yra, ant
akumuliatoriaus gnybto (+).
F

L
eiskite varikliui padirbti ne trumpiau
nei 30
minučių, automobiliui važiuojant
ar stovint, kad akumuliatorius pasiektų
reikiamą įkrovos lygį.
Kai kurios funkcijos, įskaitant „Stop
& Start“, yra negalimos, jeigu
akumuliatoriaus įkrovos lygis nėra
pakankamas.
Akumuliatoriaus įkrovimas
įkrovikliu
Siekiant pailginti akumuliatoriaus tarnavimo
laiką, būtina palaikyti reikiamą jo įkrovos lygį. Jeigu ketinate patys atnaujinti
akumuliatoriaus įkrovą, naudokite tik
su švino rūgštiniais akumuliatoriaus
suderinamą įkroviklį, kurio vardinė įtampa
būtų 12
V.
Laikykitės įkroviklio gamintojo pateiktų
instrukcijų.
Niekada nesukeiskite vietomis polių.
Akumuliatoriaus atjungti nebūtina.

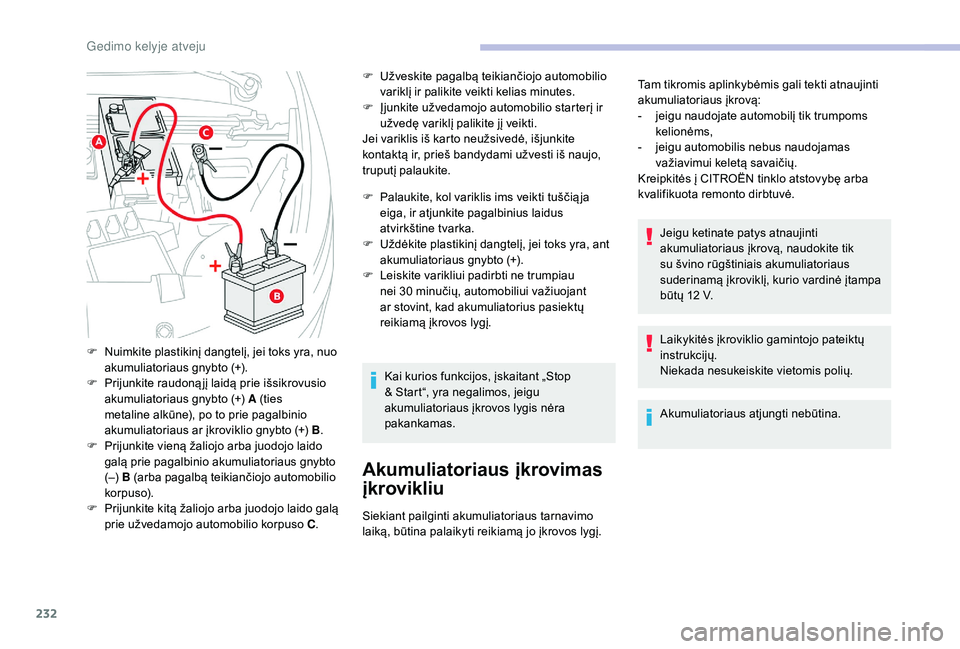

F

N

uimkite plastikinį dangtelį, jei toks yra, nuo
akumuliatoriaus gnybto (+).
F

P

rijunkite raudoną jį laidą prie išsikrovusio
akumuliatoriaus gnybto (+) A (ties
metaline alkūne), po to prie pagalbinio
akumuliatoriaus ar įkroviklio gnybto (+) B .
F

P

rijunkite vieną žaliojo arba juodojo laido
galą prie pagalbinio akumuliatoriaus gnybto
(–) B (arba pagalbą teikiančiojo automobilio
ko r p u s o).
F
P
rijunkite kitą žaliojo arba juodojo laido galą
prie užvedamojo automobilio korpuso C . Tam tikromis aplinkybėmis gali tekti atnaujinti
akumuliatoriaus įkrovą:
-

j
eigu naudojate automobilį tik trumpoms
kelionėms,
-
j
eigu automobilis nebus naudojamas
važiavimui keletą savaičių.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuota remonto dirbtuvė.
Gedimo kelyje atveju

233
Akumuliatoriaus atjungimas
Tam, kad būtų išlaikytas įkrovos
lygis reikalingas variklio užvedimui,
rekomenduojama akumuliatorių atjungti, jeigu
automobilis ilgą laiką nebus eksploatuojamas.
Greito atleidimo gnybto apkaba
F Išjunkite degimą.
F I šjunkite visus elektrinius prietaisus (garso
sistemą, apšvietimą, valytuvus ir kt.).
F

I
šjunkite įkroviklį B prieš prijungdami laidus
prie akumuliatoriaus, kad išvengtumėte
pavojingo kibirkščiavimo.
F

P
atikrinkite, ar įkroviklio laidai yra techniškai
tvarkingi.
F

P
akelkite plastikinį dangtelį, jei jūsų
automobilis tokį turi, nuo gnybto (+).
F

P
rijunkite įkroviklio B laidus tokia tvarka:
-

r
audonojo teigiamo laido (+) galą prie
akumuliatoriaus A gnybto (+),
-

j
uodojo neigiamo laido (-) galą prie
automobilio korpuso įžeminimo C .
Niekada nebandykite įkrauti sušalusio
akumuliatoriaus. Gali kilti sprogimo pavojus!
Jei akumuliatorius buvo sušalęs,
patikrinkite jį CITROËN tinklo atstovybėje
arba kvalifikuotose remonto dirbtuvėse,
kur jis bus patikrintas, ar vidinės dalys nėra
pažeistos ir ar nėra įtrūkęs korpusas, dėl ko
galėtų kilti nuodingos ir koroziją keliančios
rūgšties ištekėjimo pavojus.
F Baigus akumuliatoriaus įkrovos atnaujinimą,
išjunkite įkroviklį B prieš atjungdami laidus
nuo akumuliatoriaus A .
Jeigu tokia etiketė yra, būtina naudoti
tik 12
V įkroviklį, kad nebūtų padaryta
nepataisomos žalos elektrinėms dalims,
susijusioms su „Stop & Start“ sistema. Prieš akumuliatoriaus atjungimą:
F
u ždarykite visas angas (duris, bagažinę,
stiklus, stogą),
F

i
šjunkite visus elektrinius prietaisus (garso
sistemą, valytuvus, apšvietimą ir kt.).
F

i
šjunkite degimą ir palaukite keturias
minutes.
Prie akumuliatoriaus atjunkite tik (+) gnybtą.
Gnybto (+) atjungimas
F

I
ki galo pakelkite rankenėlę A, kad
atlaisvintumėte apkabą B.
F

N
uimkite apkabą B ją nukeldami.
8
Gedimo kelyje atveju

234
Gnybto (+) prijungimasNespauskite rankenėlės per stipriai,
kadangi netinkamai uždėjus apkabą, jos
užfiksuoti neįmanoma; atlikite veiksmus
iš naujo.
Prijungus akumuliatorių
Prijungę akumuliatorių į junkite uždegimo
kontaktą ir palaukite bent 1 minutę prieš
leisdami įsijungti elektroninėms sistemoms.
Jeigu nedideli sutrikimai kartojasi ir po šios
procedūros, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotas remonto dirbtuves. Modifikacijose su „Stop & Start“ yra
įmontuotas specialios technologijos
ir specifikacijos 12
V švino rūgšties
akumuliatorius.
Jo pakeitimą atlikti turi tik CITROËN
pardavėjas arba kvalifikuotos remonto
dirbtuvės.
Pirmą kartą užvedus variklį sistema „Stop
& Start“ gali neveikti visos kelionės metu.
Tokiu atveju sistema pradės veikti tik
po tam tikro automobilio pastovėjimo
laiko tarpo, kuris priklauso nuo aplinkos
temperatūros ir akumuliatoriaus įkrovos
lygio (gali užtrukti iki 8 valandų).
F
I
ki galo pakelkite rankenėlę A
.
F
U
ždėkite atvirą apkabą B ant gnybto (+)
.
F
A
pkabą B spauskite žemyn iki galo.
F
N
uleiskite rankenėlę
A, kad užfiksuotumėte
apkabą B. Pasiskaitę atitinkamą skyrelį, turite patys iš
naujo inicijuoti (priklausomai nuo versijos):
-
n
uotolinio pultelio raktą,
-
e
lektrinės (-ių) užuolaidėlės (-ių),
-
pan
.
Vilkimas
Aprašomas jūsų ar kito automobilio vilkimas
naudojant vilkimo kilpą.
Prieiga prie įrankių
Vilkimo kilpa yra bagažinėje, po grindimis.
Priekinio apsauginio dangčio atidarymo įrankis
yra pritvirtintas prie vilkimo kilpos.
Norėdami jį išimti:
F

a
tidarykite bagažinę,
F

p
akelkite grindis, tuomet išimkite jas,
F

i
šimkite vilkimo kilpą iš laikiklio.
Gedimo kelyje atveju

235
Jei to nepadarysite, galite pažeisti
kai kuriuos komponentus (stabdžius,
transmisiją ir kt.) ir gali nepakakti
stabdymo galios, kai variklis bus vėl
užvestas.F

Į
junkite abiejų automobilių avarinės
signalizacijos žibintus.
F
P
ajudėkite palengva, važiuokite lėtai ir
neilgą atstumą.
Kito automobilio vilkimas
Pagrindinės rekomendacijos
Laikykitės šalyje galiojančių taisyklių.
Patikrinkite, kad velkančiojo automobilio
masė būtų didesnė negu velkamojo.
Vairuotojas turi vairuoti velkamą jį
automobilį ir turi turėti galiojantį vairuotojo
pažymėjimą.
Kai automobilis velkamas nepakeltas
(riedantis visais ratais), visada reikia
naudoti tam pritaikytą standžią ją vilktį;
vir vę arba diržą naudoti draudžiama.
Velkantysis automobilis turi pajudėti
palengva.
Kai automobilis velkamas išjungtu varikliu,
neveikia stabdžių ir vairo stiprintuvai.
Vilkimui būtinai kvieskite profesionalus
šiais atvejais:
-

k
ai automobilis sugedo
automagistralėje arba greitkelyje,
-

k
ai automobilis turi keturis
varančiuosius ratus,
-

k
ai neįmanoma į jungti pavarų dėžės
neutralią ją padėtį, atblokuoti vairo
užraktą arba atleisti stovėjimo stabdį,
-

k
ai automobilis velkamas pakeltas,
riedantis tik dviem ratais,
-

k
ai neturite reikiamos vilkties ir kt.Jūsų automobilio vilkimas
F Priekiniame bamperyje atkabinkite dangtį, naudodami prie žiedo pritvirtintą įrankį.
F

Į
sukite vilkimo kilpą iki galo, kol ji sustos.
F

P
ritvirtinkite standžią vilktį.
F

P
avarų svirtį į junkite į neutralią padėtį ( N
padėtis, jeigu pavarų dėžė automatinė).
F

A
tblokuokite vairo užraktą, pasukdami
degimo raktą per vieną žymą, ir atlaisvinkite
stovėjimo stabdį. F

G
aliniame buferyje atidarykite dangtelį,
spausdami jį apatinėje pusėje.
F

Į
sukite vilkimo kilpą iki galo, kol ji sustos.
F

P
ritvirtinkite standžią vilktį.
F

Į
junkite abiejų automobilių avarinės
signalizacijos žibintus.
F

P
ajudėkite palengva, važiuokite lėtai ir
neilgą atstumą.
8
Gedimo kelyje atveju

236
Degalų tiekimo sutrikimas
(dyzelinio v.)
Kai automobilis turi dyzelinį variklį, sutrikus
degalų tiekimui reikia jį atnaujinti.
Dėl visų kitų versijų, išskyrus „BlueHDi“, žr.
atitinkamą variklio skyriaus vaizdą.Norėdami sužinoti daugiau apie apsaugą
nuo netinkamų dyzelinių degalų , žr.
atitinkamą skyrių.
Jei variklis iškart neužsiveda, nebandykite
toliau, o atlikite procedūrą iš naujo.
„ BlueHDi 100 S&S“, „BlueHDi
115 / 12 0

S & S“ ir „BlueHDi
135 /15 0


S&S“ varikliai
F Į degalų baką įpilkite ne mažiau kaip 5 litrus
dyzelino.
F

Į
junkite kontaktą (neužvesdami variklio).
F

P
alaukite apie 6 sekundes ir išjunkite
kontaktą.
F

P
akartokite procedūrą 10 kartų.
F

S
ukite starterį, kol variklis užsives.
„BlueHDi 130 S&S“ ir
„ BlueHDi 160


S&S“ varikliai
F Į degalų baką įpilkite ne mažiau kaip 5 litrus
dyzelino.
F

Į
junkite kontaktą (neužvesdami variklio).
F

P
alaukite apie 1 minutę ir išjunkite degimą.
F

S
ukite starterį, kol variklis užsives.
Jeigu variklis neužsiveda, pakartokite
procedūrą.
Kiti varikliai
F Į degalų baką įpilkite ne mažiau kaip 5 litrus
dyzelino.
F

A
tidarykite variklio dangtį.
F

J
ei reikia, atidarykite apdailos dangtelį
prieigai prie degalų tiekimo atnaujinimo
siurblio.
F Pumpuokite degalų siurbliu, kol pajusite pasipriešinimą
(pasipriešinimas gali būti
juntamas pirmą kartą paspaudus).
F Uždenkite apdailos plokštę ir prisekite ją į tinkamą poziciją.
F

U
ždarykite variklio dangtį.
F

J

unkite starterį ir užveskite variklį ( jei
variklis neužsiveda pirmuoju bandymu,
palaukite maždaug 15

sekundžių prieš
bandydami antrą jį kartą).
F

J

eigu po kelių bandymų variklis neužsiveda,
vėl pasinaudokite pumpavimo siurbliu, tada
pabandykite užvesti iš naujo.
Gedimo kelyje atveju

237
Variklių charakteristikos
ir priekabos svorio
duomenys
Varikliai
Variklio charakteristikos pateikiamos
automobilio registracijos dokumente, taip pat
pardavimo brošiūrose.
Didžiausia galia atitinka vertę, gautą
bandant variklį stendu pagal griežtas ES
reglamento sąlygas (direktyvą 1999/99/EB).
Norėdami sužinoti daugiau, kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotas
remonto dirbtuves.
Svoriai ir priekabos
apkrovos
Jūsų automobilio maksimalūs svoriai ir
priekabos apkrovos pateikiami automobilio
registracijos dokumente, taip pat pardavimo
brošiūrose.
Šios reikšmės taip pat pateikiamos gamintojo
plokštelėje ar etiketėje.
Norėdami sužinoti daugiau, kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotas
remonto dirbtuves.Nurodyti bendros leistinos automobilio
su priekaba masės duomenys galioja ne
didesniam kaip 1000
metrų aukščiui. Nurodyta
priekabos masė turi būti sumažinta 10 %
kiekvienam papildomam 1000 metrų aukščio.
Maksimali leistina grąžulo apkrova atitinka
prikabinimo įtaisui leistiną masę.
Esant aukštai oro temperatūrai
automobilio galia gali sumažėti dėl
variklio apsaugos. Kai oro temperatūra
yra aukštesnė kaip 37 °C, sumažinkite
priekabos masę.
Velkant priekabą mažai krautu
automobiliu, gali sumažėti automobilio
stabilumas.
Velkant priekabą stabdymo atstumai
pailgėja.
Jei automobiliu velkate, niekada
neviršykite 100 km/h greičio (vietiniai
įstatymai turi pirmenybę).
Kai aplinkos temperatūra yra aukšta,
rekomenduojama po sustojimo leisti
varikliui 1
ar 2 minutes veikti tuščią ja eiga
tam, kad variklis galėtų atvėsti.
9
Techninė charakteristika

238
Variklių ir priekabos masės duomenys – BENZININIS
Benzininiai varikliai„
PureTech
110 S & S“** „
PureTech
130 S&S“** „
PureTech
130 S&S“*** „
PureTech
130 S&S“** „
PureTech
130 S&S“***
Pavarų dėžė
BVM6 (mechaninė,
6 pa varų) BVM6
(mechaninė,
6 pa varų)BVM6
(mechaninė,
6 pa varų)EAT6
(automatinė
6 pa varų)EAT8
(automatinė
8 pa varų)
KodasEB2DTSEB2DTS EB2ADTS EB2DTS EB2ADTS
Modelių kodai 3D
3D…3E… 3A … 3D… 3E… 3A … 3D… 3E… 3A … 3D… 3E… 3A …
HNX…
M/1S – M/2SM HNY…
M/1S – M/2SM HNS…PHNY…
T/1S – T/2S HNS…R
Tūris (cm
3) 11 9 911 9 911 9 911 9 911 9 9
Maks. galia: pagal EEB (Bendrijos) standartą (kW)9696969696
Degalai Be švinoBe švinoBe švinoBe švinoBe švino
Priekabos su stabdžiais masė (MTR A ribose)
ant 10 –12

% šlaito 113 0
1270–1050–1050 -1270–1050–1050 -
Priekaba be stabdžių 640640–647–648 -640–647–648 -
Patartina grąžulo apkrova 7070 -70 -
3D…: „CITROËN C4
SpaceTourer“
(5
vietų).
3E…: „CITROËN Grand C4
SpaceTourer“
(5
vietų).
3A…: „CITROËN Grand C4
SpaceTourer“
(7
vietų).
**

„

euro 6.1“ variklis
***

„

euro 6.2“ variklis
Techninė charakteristika
