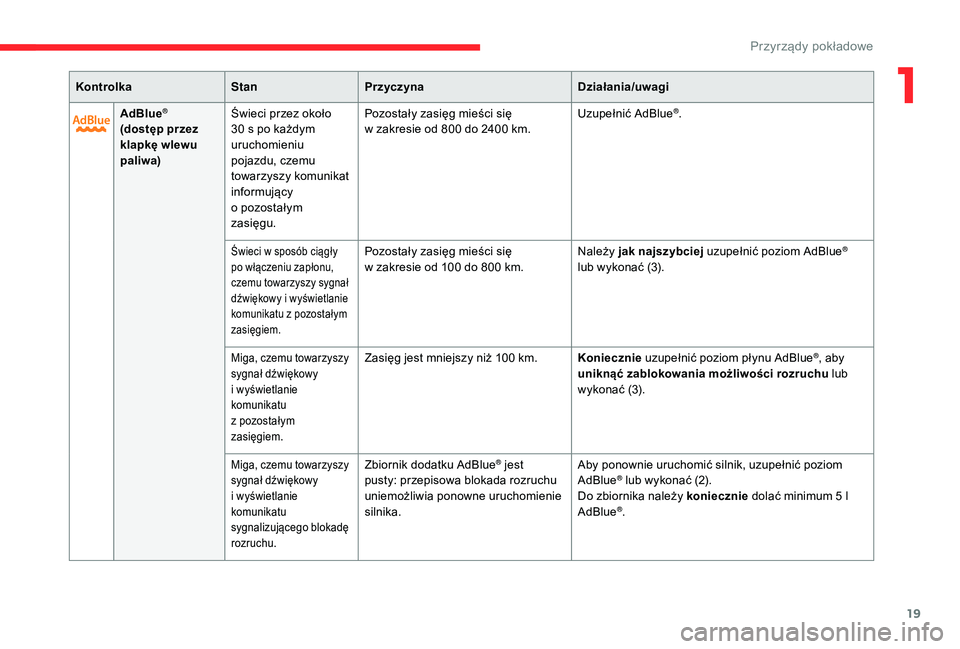

KontrolkaStanPrzyczyna Działania/uwagi
AdBlue
®
(dostęp przez
klapkę wlewu
paliwa) Świeci przez około
30
s po każdym
uruchomieniu
pojazdu, czemu
towarzyszy komunikat
informujący
o
pozostałym
zasięgu. Pozostały zasięg mieści się
w
zakresie od 800 do 2400 km.Uzupełnić AdBlue
®.
Świeci w sposób ciągły
p o włączeniu zapłonu,
czemu towarzyszy sygnał
dźwiękowy i
wyświetlanie
komunikatu z
pozostałym
zasięgiem.Pozostały zasięg mieści się
w zakresie od 100 do 800 km.Należy jak najszybciej
uzupełnić poziom AdBlue®
lub wykonać (3).
Miga, czemu towarzyszy
sygnał dźwiękowy
i
wyświetlanie
komunikatu
z
pozostałym
zasięgiem.Zasięg jest mniejszy niż 100 km. K oniecznie uzupełnić poziom płynu AdBlue®, aby
uniknąć zablokowania możliwości rozruchu lub
wykonać (3).
Miga, czemu towarzyszy
sygnał dźwiękowy
i
wyświetlanie
komunikatu
sygnalizującego blokadę
rozruchu.Zbiornik dodatku AdBlue® jest
pusty: przepisowa blokada rozruchu
uniemożliwia ponowne uruchomienie
silnika. Aby ponownie uruchomić silnik, uzupełnić poziom
AdBlue® lub wykonać (2).
Do zbiornika należy koniecznie dolać minimum 5
l
AdBlue
®.
1
Przyrządy pokładowe

20

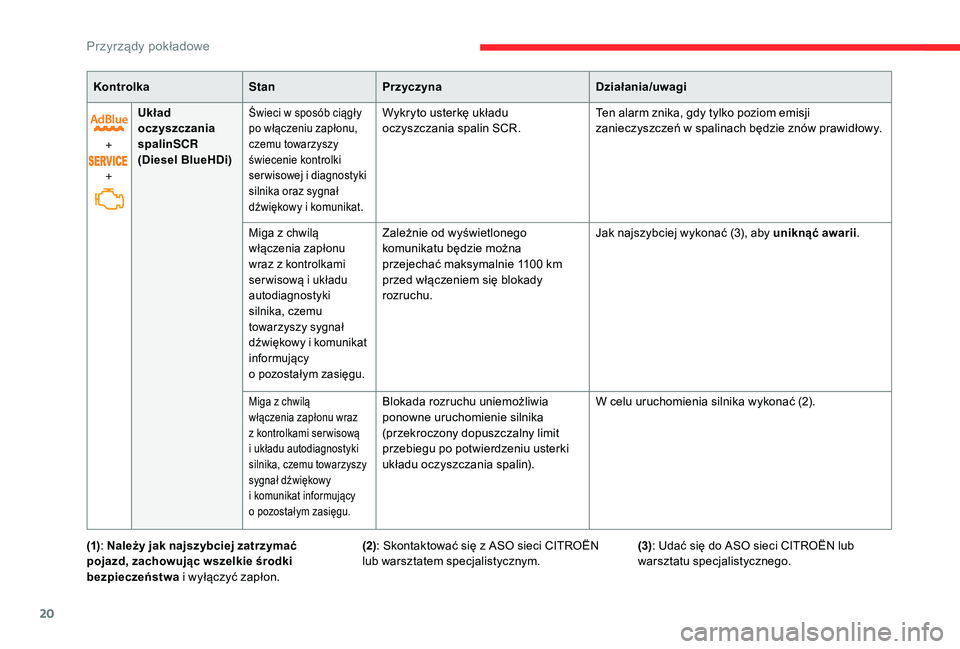

KontrolkaStanPrzyczyna Działania/uwagi
+
+ Układ
oczyszczania
spalin
SCR
(Diesel BlueHDi)
Świeci w sposób ciągły
p o włączeniu zapłonu,
czemu towarzyszy
świecenie kontrolki
ser wisowej i
diagnostyki
silnika oraz sygnał
dźwiękowy i
komunikat.Wykryto usterkę układu
oczyszczania spalin SCR. Ten alarm znika, gdy tylko poziom emisji
zanieczyszczeń w spal
inach będzie znów prawidłowy.
Miga z chwilą
w łączenia zapłonu
wraz z
kontrolkami
ser wisową i
układu
autodiagnostyki
silnika, czemu
towarzyszy sygnał
dźwiękowy i

k
omunikat
informujący
o
pozostałym zasięgu.Zależnie od wyświetlonego
komunikatu będzie można
przejechać maksymalnie 1100 km
przed włączeniem się blokady
rozruchu. Jak najszybciej wykonać (3), aby uniknąć awarii
.
Miga z chwilą
w łączenia zapłonu wraz
z
kontrolkami ser wisową
i
układu autodiagnostyki
silnika, czemu towarzyszy
sygnał dźwiękowy
i
komunikat informujący
o
pozostałym zasięgu.Blokada rozruchu uniemożliwia
ponowne uruchomienie silnika
(przekroczony dopuszczalny limit
przebiegu po potwierdzeniu usterki
układu oczyszczania spalin). W celu uruchomienia silnika wykonać (2).
(1) : Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i

wyłączyć zapłon. (2): Skontaktować się z
ASO sieci CITROËN
lub warsztatem specjalistycznym. (3)
: Udać się do ASO sieci CITROËN lub
warsztatu specjalistycznego.
Przyrządy pokładowe

21

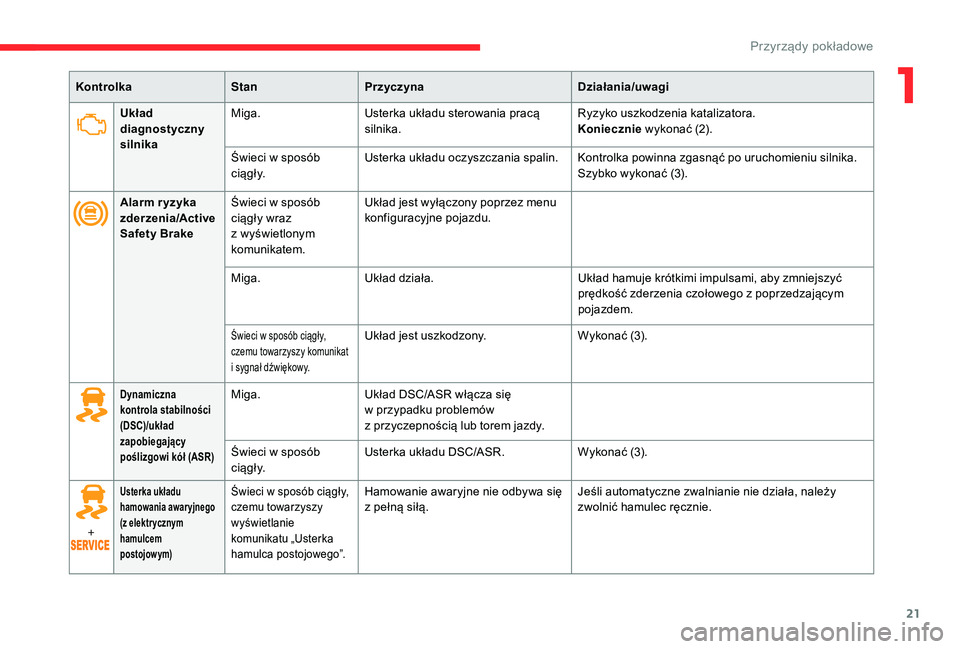

KontrolkaStanPrzyczyna Działania/uwagi
Układ
diagnostyczny
silnika Miga.
Usterka układu sterowania pracą
silnika. Ryzyko uszkodzenia katalizatora.
Koniecznie
wykonać (2).
Świeci w
sposób
c i ą g ł y. Usterka układu oczyszczania spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Szybko wykonać (3).
Alarm r yzyka
zderzenia/Active
Safety Brake Świeci w
sposób
ciągły wraz
z
wyświetlonym
komunikatem. Układ jest wyłączony poprzez menu
konfiguracyjne pojazdu.
Miga. Układ działa. Układ hamuje krótkimi impulsami, aby zmniejszyć
prędkość zderzenia czołowego z
poprzedzającym
pojazdem.
Świeci w sposób ciągły,
c zemu towarzyszy komunikat
i
sygnał dźwiękowy.Układ jest uszkodzony. Wykonać (3).
Dynamiczna
kontrola stabilności
(DSC)/układ
zapobiegający
poślizgowi kół (ASR)Miga.Układ DSC/ASR włącza się
w
przypadku problemów
z
przyczepnością lub torem jazdy.
Świeci w
sposób
c i ą g ł y. Usterka układu DSC/ASR.
Wykonać (3).
+
Usterka układu
hamowania awar yjnego
(z elektr ycznym
hamulcem
postojowym)Świeci w sposób ciągły,
c zemu towarzyszy
wyświetlanie
komunikatu „Usterka
hamulca postojowego”.Hamowanie awaryjne nie odbywa się
z pełną siłą. Jeśli automatyczne zwalnianie nie działa, należy
zwolnić hamulec ręcznie.
1
Przyrządy pokładowe

22
(1): Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i
wyłączyć zapłon. (2): Skontaktować się z
ASO sieci CITROËN
lub warsztatem specjalistycznym. (3)
: Udać się do ASO sieci CITROËN lub
warsztatu specjalistycznego.

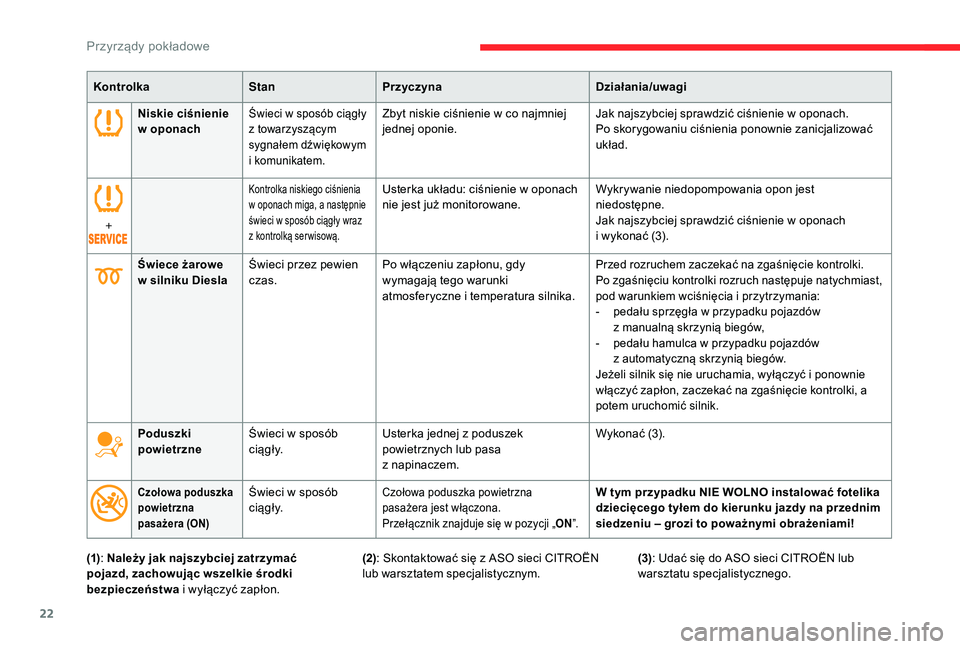

Kontrolka
StanPrzyczyna Działania/uwagi
Niskie ciśnienie
w
o
ponach
Świeci w sposób ciągły
z towarzyszącym
sygnałem dźwiękowym
i
k

omunikatem.Zbyt niskie ciśnienie w co najmniej
j ednej oponie. Jak najszybciej sprawdzić ciśnienie w
oponach.
Po skorygowaniu ciśnienia ponownie zanicjalizować
układ.
+
Kontrolka niskiego ciśnienia
w oponach miga, a następnie
świeci w
sposób ciągły wraz
z
kontrolką ser wisową.Usterka układu: ciśnienie w oponach
n ie jest już monitorowane. Wykrywanie niedopompowania opon jest
niedostępne.
Jak najszybciej sprawdzić ciśnienie w
oponach
i
wykonać (3).
Świece żarowe
w

silniku Diesla Świeci przez pewien
czas. Po włączeniu zapłonu, gdy
wymagają tego warunki
atmosferyczne i
temperatura silnika.
Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Po zgaśnięciu kontrolki rozruch następuje natychmiast,
pod warunkiem wciśnięcia i przytrzymania:
-

p
edału sprzęgła w przypadku pojazdów
z
manualną skrzynią biegów,
-

p
edału hamulca w przypadku pojazdów
z
automatyczną skrzynią biegów.
Jeżeli silnik się nie uruchamia, wyłączyć i
ponownie
włączyć zapłon, zaczekać na zgaśnięcie kontrolki, a
potem uruchomić silnik.
Poduszki
powietrzne Świeci w
sposób
c i ą g ł y. Usterka jednej z
poduszek
powietrznych lub pasa
z
nap

inaczem.Wykonać (3).
Czołowa poduszka
powietrzna
pasażera (ON)Świeci w sposób
c i ą g ł y.Czołowa poduszka powietrzna
pasażera jest włączona.
Przełącznik znajduje się w
pozycji „ON”.W tym przypadku NIE WOLNO instalować fotelika
dziecięcego tyłem do kierunku jazdy na przednim
siedzeniu – grozi to poważnymi obrażeniami!
Przyrządy pokładowe

23

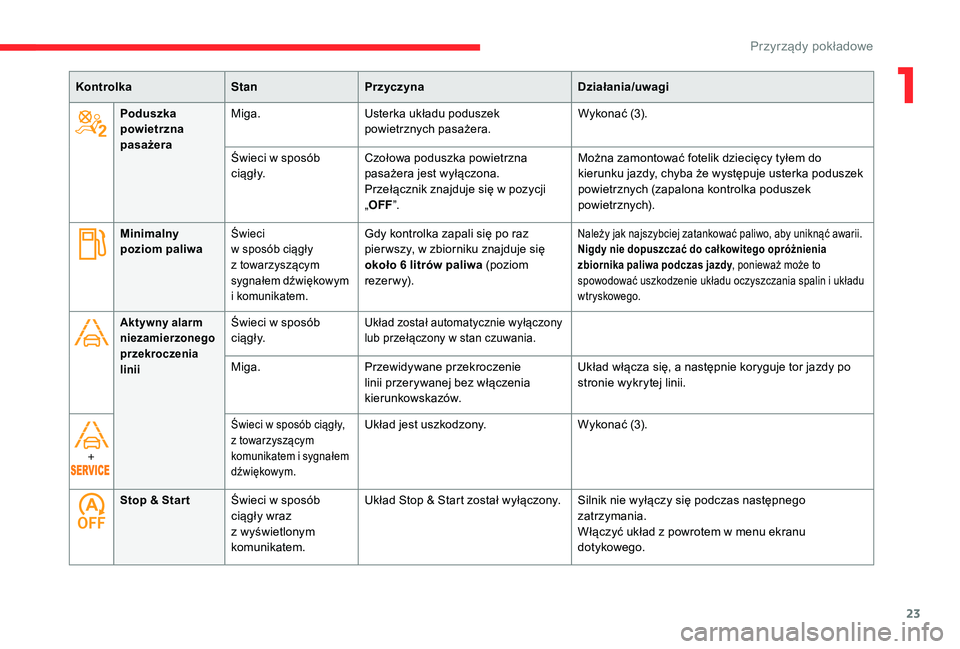

Minimalny
poziom paliwaŚwieci
w sposób ciągły
z
towarzyszącym
sygnałem dźwiękowym
i
k

omunikatem.Gdy kontrolka zapali się po raz
pier wszy, w zbiorniku znajduje się
około 6 litrów paliwa (poziom
rezer w y).Należy jak najszybciej zatankować paliwo, aby uniknąć awarii.
Nigdy nie dopuszczać do całkowitego opróżnienia
zbiornika paliwa podczas jazdy , ponieważ może to
spowodować uszkodzenie układu oczyszczania spalin i
układu
wtryskowego.
Aktywny alarm
niezamierzonego
przekroczenia
liniiŚwieci w sposób
c i ą g ł y.Układ został automatycznie wyłączony
lub przełączony w stan czuwania.
Miga. Przewidywane przekroczenie
linii przerywanej bez włączenia
kierunkowskazów. Układ włącza się, a następnie koryguje tor jazdy po
stronie wykrytej linii.
+
Świeci w sposób ciągły,
z t owarzyszącym
komunikatem i

s
ygnałem
dźwiękowym.Układ jest uszkodzony. Wykonać (3).
Stop & Star t Świeci w

sposób
ciągły wraz
z

wyświetlonym
komunikatem. Układ Stop & Start został wyłączony. Silnik nie wyłączy się podczas następnego
zatrzymania.
Włączyć układ z
powrotem w menu ekranu
dotykowego.
Kontrolka
StanPrzyczyna Działania/uwagi
Poduszka
powietrzna
pasażera Miga.
Usterka układu poduszek
powietrznych pasażera. Wykonać (3).
Świeci w

sposób
c i ą g ł y. Czołowa poduszka powietrzna
pasażera jest wyłączona.
Przełącznik znajduje się w pozycji
„ OFF ”. Można zamontować fotelik dziecięcy tyłem do
kierunku jazdy, chyba że występuje usterka poduszek
powietrznych (zapalona kontrolka poduszek
powietrznych).
1
Przyrządy pokładowe

24

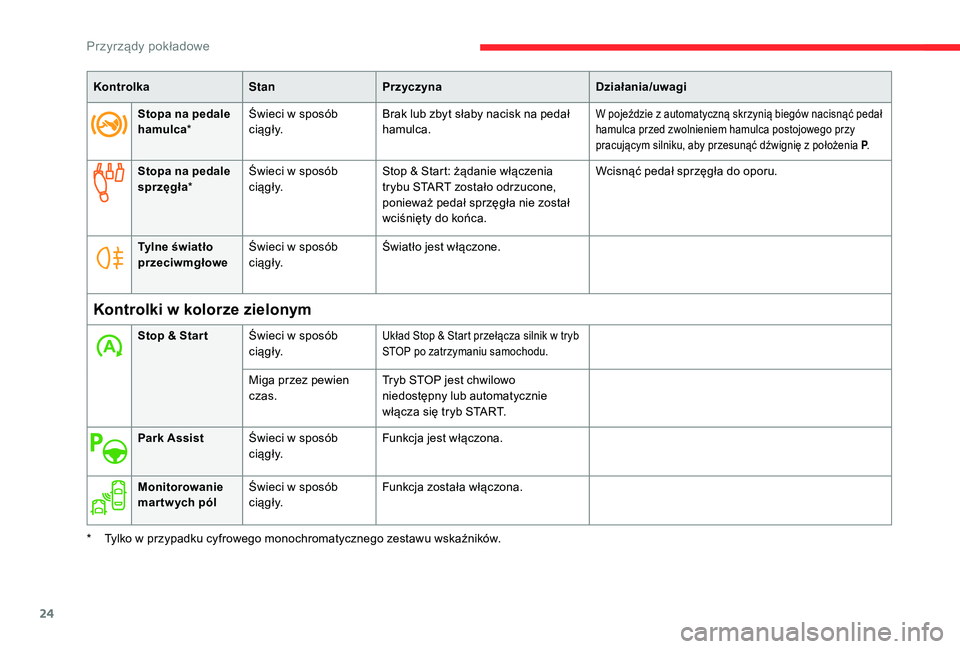

KontrolkaStanPrzyczyna Działania/uwagi
Stopa na pedale
hamulca * Świeci w
sposób
c i ą g ł y. Brak lub zbyt słaby nacisk na pedał
hamulca.
W pojeździe z a
utomatyczną skrzynią biegów nacisnąć pedał
hamulca przed zwolnieniem hamulca postojowego przy
pracującym silniku, aby przesunąć dźwignię z
położenia P.
Stopa na pedale
sprzęgła* Świeci w
sposób
c i ą g ł y. Stop & Start: żądanie włączenia
trybu START zostało odrzucone,
ponieważ pedał sprzęgła nie został
wciśnięty do końca. Wcisnąć pedał sprzęgła do oporu.
Tylne światło
przeciwmgłowe Świeci w
sposób
c i ą g ł y. Światło jest włączone.
Kontrolki w kolorze zielonym
Stop & Star t
Świeci w sposób
c i ą g ł y.Układ Stop & Start przełącza silnik w tryb
S TOP po zatrzymaniu samochodu.
Miga przez pewien
czas. Tryb STOP jest chwilowo
niedostępny lub automatycznie
włącza się tryb START.
Park Assist Świeci w
sposób
c i ą g ł y. Funkcja jest włączona.
Monitorowanie
mar tw ych pól Świeci w
sposób
c i ą g ł y. Funkcja została włączona.
*

T

ylko w

przypadku cyfrowego monochromatycznego zestawu wskaźników.
Przyrządy pokładowe

25

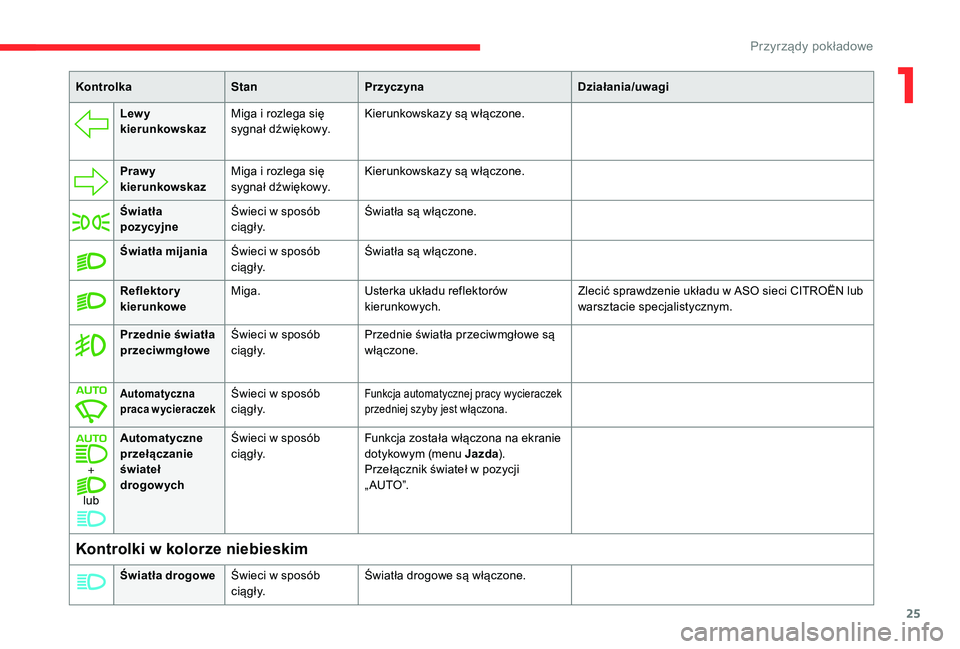

Lew y
kierunkowskazMiga i
rozlega się
sygnał dźwiękowy. Kierunkowskazy są włączone.
Praw y
kierunkowskaz Miga i
rozlega się
sygnał dźwiękowy. Kierunkowskazy są włączone.
Światła
pozycyjne Świeci w
sposób
c i ą g ł y. Światła są włączone.
Światła mijania Świeci w
sposób
c i ą g ł y. Światła są włączone.
Reflektor y
kierunkowe Miga.
Usterka układu reflektorów
kierunkowych. Zlecić sprawdzenie układu w
ASO sieci CITROËN lub
warsztacie specjalistycznym.
Przednie światła
przeciwmgłowe Świeci w
sposób
c i ą g ł y. Przednie światła przeciwmgłowe są
włączone.
Automatyczna
praca wycieraczekŚwieci w sposób
c i ą g ł y.Funkcja automatycznej pracy wycieraczek
przedniej szyby jest włączona.
+
lub Automatyczne
przełączanie
świateł
drogowych
Świeci w
sposób
c i ą g ł y. Funkcja została włączona na ekranie
dotykowym (menu Jazda
).
Przełącznik świateł w pozycji
„ AU TO ”.
Kontrolki w kolorze niebieskim
Światła drogowe Świeci w sposób
c i ą g ł y. Światła drogowe są włączone.
Kontrolka
StanPrzyczyna Działania/uwagi
1
Przyrządy pokładowe

26
Wskaźniki
Wskaźnik serwisowy
Wskaźnik ser wisowy jest wyświetlany
w zestawie wskaźników. W zależności od
wersji:
-

w l
inii wyświetlania całkowitego przebiegu
wyświetla się odległość pozostała do
następnego przeglądu lub odległość
przejechana od poprzedniego terminu
przeglądu poprzedzona znakiem „-”,
-

k
omunikat alarmowy sygnalizuje odległość
oraz okres do następnego przeglądu.
Kontrolka Stan PrzyczynaDziałania/uwagi
Klucz
serwisowy Świeci przez pewien
czas po włączeniu
zapłonu.
Przebieg do
następnego przeglądu
wynosi między
3000
km a 1000 km.
Świeci w sposób
c iągły po włączeniu
zapłonu. Pozostały przebieg
do przeglądu poniżej
1000
km.Jak najszybciej
wykonać przegląd
pojazdu.
+
Symbol
klucza
serwisowego
migaPo włączeniu zapłonu
miga, a następnie
świeci w sposób ciągły.
(W wersjach z
silnikiem
Diesel BlueHDi świeci
również kontrolka
serwisowa).Termin przeglądu
został przekroczony. Możliwie jak
najszybciej wykonać
przegląd pojazdu.
Wyświetlana odległość (w kilometrach
lub milach) jest obliczona na podstawie
liczby przebytych kilometrów i
czasu od
ostatniego przeglądu.
W przypadku zbliżającego się terminu
przeglądu może się włączyć alarm.

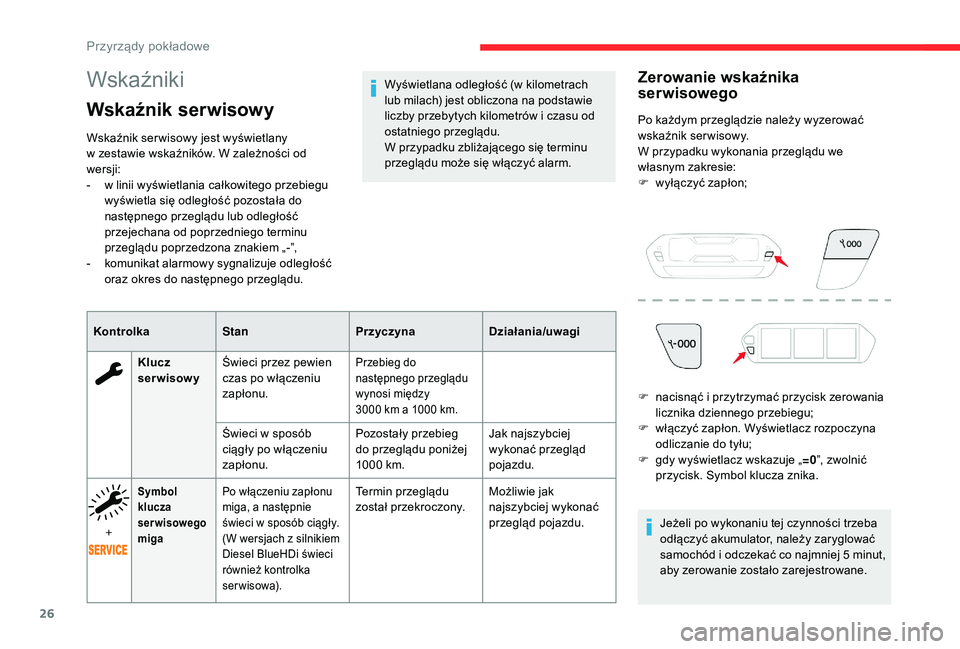

Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie należy wyzerować
wskaźnik serwisowy.
W przypadku wykonania przeglądu we
własnym zakresie:
F

w
yłączyć zapłon;
Jeżeli po wykonaniu tej czynności trzeba
odłączyć akumulator, należy zaryglować
samochód i
odczekać co najmniej 5 minut,
aby zerowanie zostało zarejestrowane.
F

n
acisnąć i przytrzymać przycisk zerowania
licznika dziennego przebiegu;
F

w
łączyć zapłon. Wyświetlacz rozpoczyna
odliczanie do tyłu;
F

g
dy wyświetlacz wskazuje „ =0”, zwolnić
przycisk. Symbol klucza znika.
Przyrządy pokładowe

27

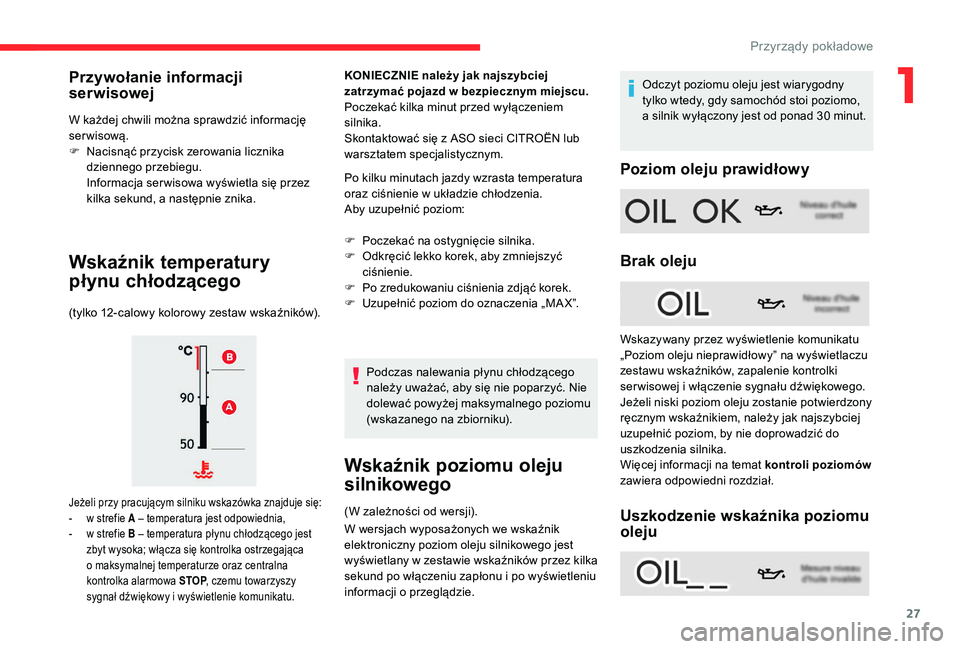

W każdej chwili można sprawdzić informację
serwisową.
F
N
acisnąć przycisk zerowania licznika
dziennego przebiegu.
Informacja ser wisowa wyświetla się przez
kilka sekund, a następnie znika.
Wskaźnik temperatury
płynu chłodzącego
(tylko 12-calowy kolorowy zestaw wskaźników).
Jeżeli przy pracującym silniku wskazówka znajduje się:
- w s trefie A – temperatura jest odpowiednia,
-

w s
trefie B – temperatura płynu chłodzącego jest
zbyt wysoka; włącza się kontrolka ostrzegająca
o
maksymalnej temperaturze oraz centralna
kontrolka alarmowa STOP , czemu towarzyszy
sygnał dźwiękowy i
wyświetlenie komunikatu.
KONIECZNIE należy jak najszybciej
zatrzymać pojazd w bezpiecznym miejscu.
Poczekać kilka minut przed wyłączeniem
silnika.
Skontaktować się z
ASO sieci CITROËN lub
warsztatem specjalistycznym.
Po kilku minutach jazdy wzrasta temperatura
oraz ciśnienie w
układzie chłodzenia.
Aby uzupełnić poziom:
F

P
oczekać na ostygnięcie silnika.
F

O
dkręcić lekko korek, aby zmniejszyć
ciśnienie.
F

P
o zredukowaniu ciśnienia zdjąć korek.
F

U
zupełnić poziom do oznaczenia „MA X”.
Podczas nalewania płynu chłodzącego
należy uważać, aby się nie poparzyć. Nie
dolewać powyżej maksymalnego poziomu
(wskazanego na zbiorniku).
Wskaźnik poziomu oleju
silnikowego
(W zależności od wersji).
W wersjach wyposażonych we wskaźnik
elektroniczny poziom oleju silnikowego jest
wyświetlany w
z
estawie wskaźników przez kilka
sekund po włączeniu zapłonu i
po wyświetleniu
informacji o
przeglądzie. Odczyt poziomu oleju jest wiarygodny
tylko wtedy, gdy samochód stoi poziomo,
a silnik wyłączony jest od ponad 30
minut.
Poziom oleju prawidłowy
Brak oleju
Uszkodzenie wskaźnika poziomu
oleju
Przywołanie informacji
serwisowej
Wskazywany przez wyświetlenie komunikatu
„Poziom oleju nieprawidłowy” na wyświetlaczu
zestawu wskaźników, zapalenie kontrolki
ser wisowej i
włączenie sygnału dźwiękowego.
Jeżeli niski poziom oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, by nie doprowadzić do
uszkodzenia silnika.
Więcej informacji na temat kontroli poziomów
zawiera odpowiedni rozdział.
1
Przyrządy pokładowe

28
Sygnalizowane jest przez wyświetlenie
komunikatu „Pomiar poziomu oleju
nieprawidłowy” w zestawie wskaźników.
Skontaktować się z ASO sieci CITROËN lub
z
warsztatem specjalistycznym .
W przypadku uszkodzenia
elektronicznego wskaźnika poziom oleju
w
silniku nie jest monitorowany.
Póki układ jest uszkodzony, poziom oleju
należy sprawdzać za pomocą ręcznego
wskaźnika poziomu znajdującego się
w
komorze silnika.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni rozdział.

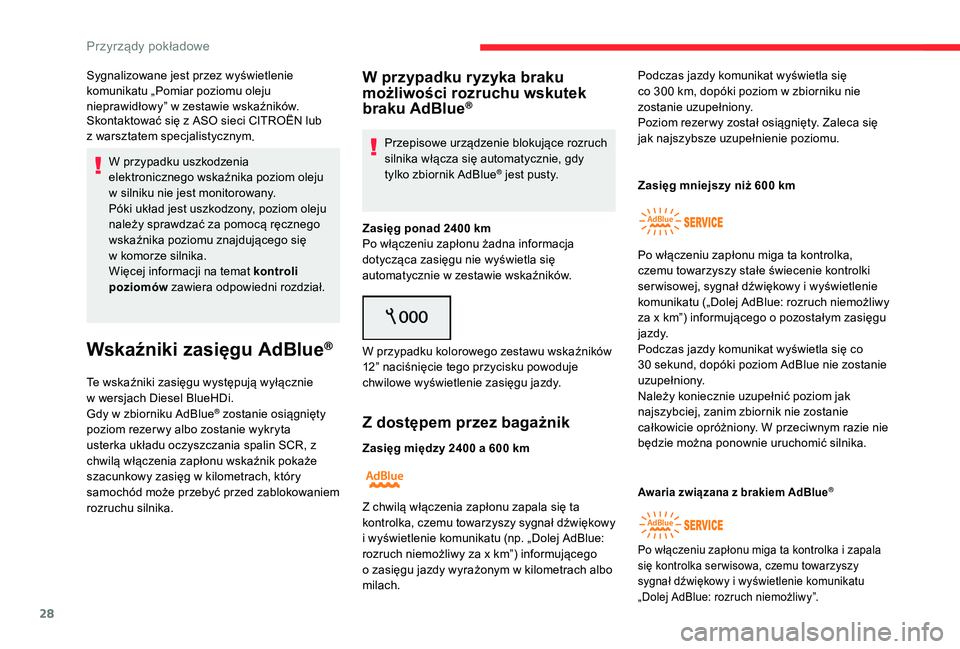

Wskaźniki zasięgu AdBlue®
Te wskaźniki zasięgu występują wyłącznie
w
wersjach Diesel BlueHDi.
Gdy w
zbiorniku AdBlue
® zostanie osiągnięty
poziom rezer wy albo zostanie wykryta
usterka układu oczyszczania spalin SCR, z
chwilą włączenia zapłonu wskaźnik pokaże
szacunkowy zasięg w

kilometrach, który
samochód może przebyć przed zablokowaniem
rozruchu silnika.
W przypadku ryzyka braku
możliwości rozruchu wskutek
braku AdBlue
®
Przepisowe urządzenie blokujące rozruch
silnika włącza się automatycznie, gdy
tylko zbiornik AdBlue
® jest pusty.
Zasięg ponad 2400

km
Po włączeniu zapłonu żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w

zestawie wskaźników.
W przypadku kolorowego zestawu wskaźników
12” naciśnięcie tego przycisku powoduje
chwilowe wyświetlenie zasięgu jazdy.
Z dostępem przez bagażnik
Zasięg między 2400 a 600 km P odczas jazdy komunikat wyświetla się
co 300 km, dopóki poziom w zbiorniku nie
zostanie uzupełniony.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu.
Z chwilą włączenia zapłonu zapala się ta
kontrolka, czemu towarzyszy sygnał dźwiękowy
i wyświetlenie komunikatu (np. „Dolej AdBlue:
rozruch niemożliwy za x km”) informującego
o
zasięgu jazdy wyrażonym w kilometrach albo
milach. Zasięg mniejszy niż 600
km
Po włączeniu zapłonu miga ta kontrolka,
czemu towarzyszy stałe świecenie kontrolki
ser wisowej, sygnał dźwiękowy i wyświetlenie
komunikatu („Dolej AdBlue: rozruch niemożliwy
za x km”) informującego o pozostałym zasięgu
j a zd y.
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki poziom AdBlue nie zostanie
uzupełniony.
Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik nie zostanie
całkowicie opróżniony. W przeciwnym razie nie
będzie można ponownie uruchomić silnika.
Awaria związana z brakiem AdBlue®
Po włączeniu zapłonu miga ta kontrolka i zapala
s ię kontrolka ser wisowa, czemu towarzyszy
sygnał dźwiękowy i
wyświetlenie komunikatu
„Dolej AdBlue: rozruch niemożliwy”.
Przyrządy pokładowe
