CITROEN C4CACTUS 2014 Notices Demploi (in French)

209

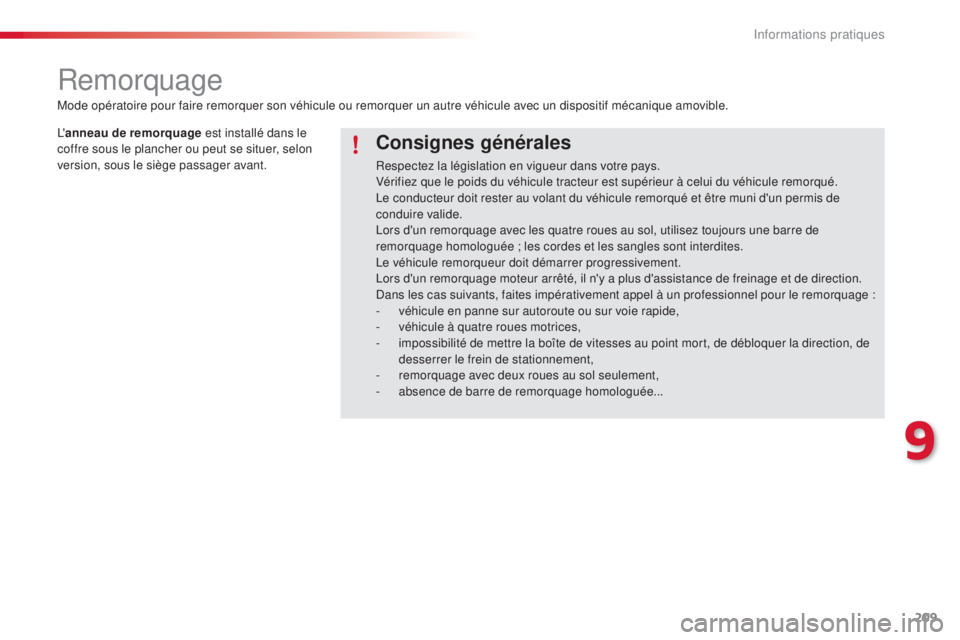

Remorquage
Consignes générales
Respectez la législation en vigueur dans votre pays.
Vérifiez que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du véhicule remorqué et être muni d'un permis de
conduire valide.
Lors d'un remorquage avec les quatre roues au sol, utilisez toujours une barre de
remorquage homologuée

; les cordes et les sangles sont interdites.
Le véhicule remorqueur doit démarrer progressivement.
Lors d'un remorquage moteur arrêté, il n'y a plus d'assistance de freinage et de direction.
Dans les cas suivants, faites impérativement appel à un professionnel pour le remorquage
:
-

v
éhicule en panne sur autoroute ou sur voie rapide,
-

v
éhicule à quatre roues motrices,
-

i
mpossibilité de mettre la boîte de vitesses au point mort, de débloquer la direction, de
desserrer le frein de stationnement,
-

r
emorquage avec deux roues au sol seulement,
-
a

bsence de barre de remorquage homologuée...
Mode opératoire pour faire remorquer son véhicule ou remorquer un autre véhicule avec un dispositif mécanique amovible.
L'
anneau de remorquage est installé dans le
coffre sous le plancher ou peut se situer, selon
version, sous le siège passager avant.
9
Informations pratiques

210

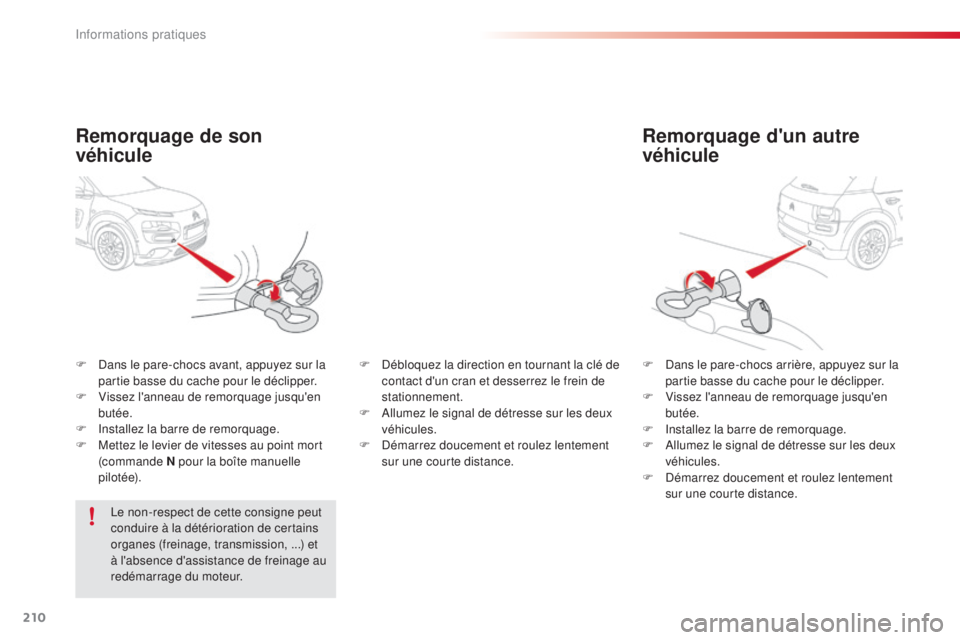

Remorquage d'un autre
véhicule
F Dans le pare-chocs arrière, appuyez sur la partie basse du cache pour le déclipper.
F

V
issez l'anneau de remorquage jusqu'en
butée.
F

I
nstallez la barre de remorquage.
F

A
llumez le signal de détresse sur les deux
véhicules.
F

D
émarrez doucement et roulez lentement
sur une courte distance.
F
D
ans le pare-chocs avant, appuyez sur la
partie basse du cache pour le déclipper.
F

V

issez l'anneau de remorquage jusqu'en
butée.
F

I

nstallez la barre de remorquage.
F

M

ettez le levier de vitesses au point mort
(commande N pour la boîte manuelle
pilotée).
Remorquage de son
véhicule
Le non-respect de cette consigne peut
conduire à la détérioration de certains
organes (freinage, transmission,


...) et
à l'absence d'assistance de freinage au
redémarrage du moteur. F

D
ébloquez la direction en tournant la clé de
contact d'un cran et desserrez le frein de
stationnement.
F
A
llumez le signal de détresse sur les deux
véhicules.
F
D
émarrez doucement et roulez lentement
sur une courte distance.
Informations pratiques

211

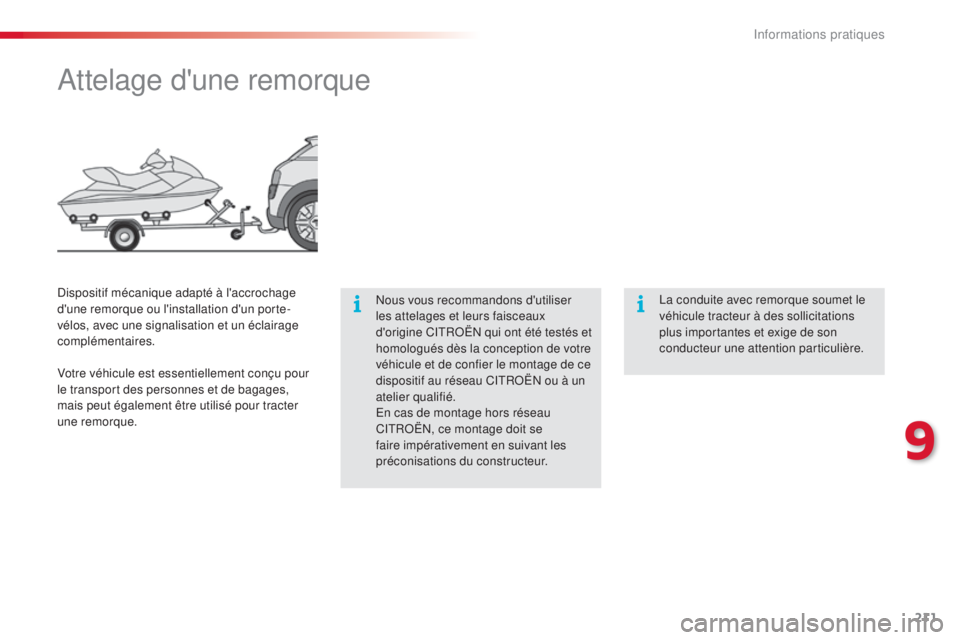

Attelage d'une remorque
Nous vous recommandons d'utiliser
les attelages et leurs faisceaux
d'origine CITROËN qui ont été testés et
homologués dès la conception de votre
véhicule et de confier le montage de ce
dispositif au réseau CITROËN ou à un
atelier qualifié.
En cas de montage hors réseau
CITROËN, ce montage doit se
faire impérativement en suivant les
préconisations du constructeur.
Dispositif mécanique adapté à l'accrochage
d'une remorque ou l'installation d'un porte-
vélos, avec une signalisation et un éclairage
complémentaires.
Votre véhicule est essentiellement conçu pour
le transport des personnes et de bagages,
mais peut également être utilisé pour tracter
une remorque.
La conduite avec remorque soumet le
véhicule tracteur à des sollicitations
plus importantes et exige de son
conducteur une attention particulière.
9
Informations pratiques

212

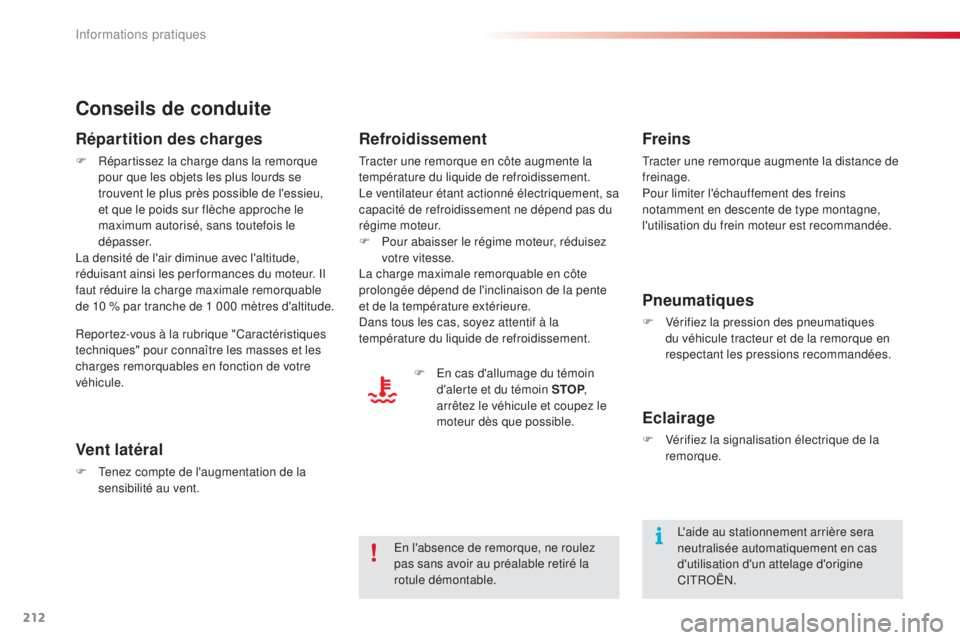

Conseils de conduite
Répartition des charges
F Répartissez la charge dans la remorque pour que les objets les plus lourds se
trouvent le plus près possible de l'essieu,
et que le poids sur flèche approche le
maximum autorisé, sans toutefois le
dépasser.
La densité de l'air diminue avec l'altitude,
réduisant ainsi les per formances du moteur. Il
faut réduire la charge maximale remorquable
de 10 % par tranche de 1
000 mètres d'altitude.
Vent latéral
F Tenez compte de l'augmentation de la sensibilité au vent.
Refroidissement
Tracter une remorque en côte augmente la
température du liquide de refroidissement.
Le ventilateur étant actionné électriquement, sa
capacité de refroidissement ne dépend pas du
régime moteur.
F

P
our abaisser le régime moteur, réduisez
votre vitesse.
La charge maximale remorquable en côte
prolongée dépend de l'inclinaison de la pente
et de la température extérieure.
Dans tous les cas, soyez attentif à la
température du liquide de refroidissement.
F

E
n cas d'allumage du témoin
d'alerte et du témoin STOP ,
arrêtez le véhicule et coupez le
moteur dès que possible.
Freins
Tracter une remorque augmente la distance de
freinage.
Pour limiter l'échauffement des freins
notamment en descente de type montagne,
l'utilisation du frein moteur est recommandée.
Pneumatiques
F Vérifiez la pression des pneumatiques du véhicule tracteur et de la remorque en
respectant les pressions recommandées.
Eclairage
F Vérifiez la signalisation électrique de la remorque.
Reportez-vous à la rubrique "Caractéristiques
techniques" pour connaître les masses et les
charges remorquables en fonction de votre
véhicule.
L'aide au stationnement arrière sera
neutralisée automatiquement en cas
d'utilisation d'un attelage d'origine
CITROËN.
En l'absence de remorque, ne roulez
pas sans avoir au préalable retiré la
rotule démontable.
Informations pratiques

213

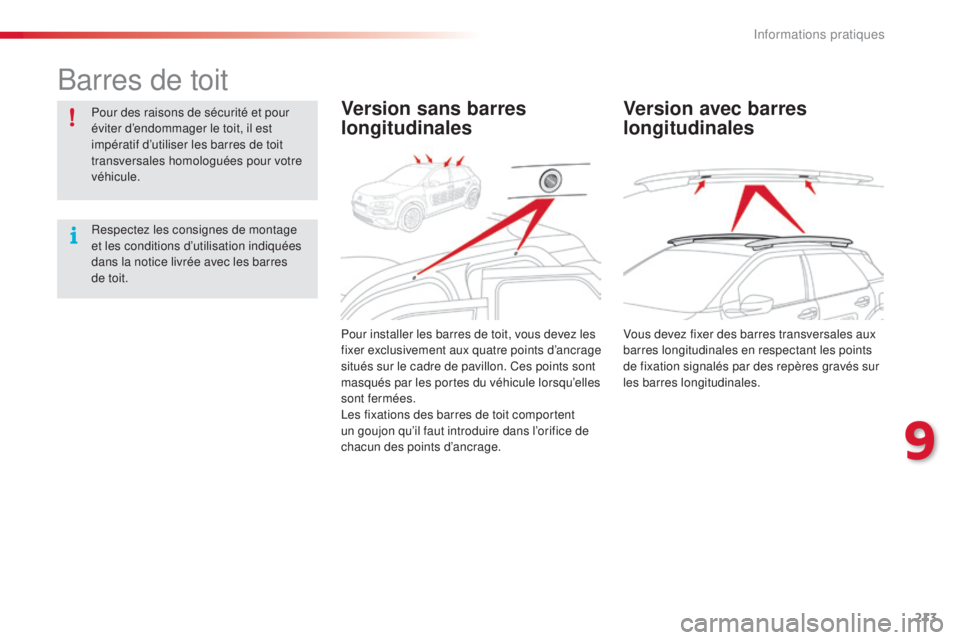

Barres de toit
Pour des raisons de sécurité et pour
éviter d’endommager le toit, il est
impératif d’utiliser les barres de toit
transversales homologuées pour votre
véhicule.
Respectez les consignes de montage
et les conditions d’utilisation indiquées
dans la notice livrée avec les barres
de toit.Version sans barres
longitudinales
Pour installer les barres de toit, vous devez les
fixer exclusivement aux quatre points d’ancrage
situés sur le cadre de pavillon. Ces points sont
masqués par les portes du véhicule lorsqu’elles
sont fermées.
Les fixations des barres de toit comportent
un goujon qu’il faut introduire dans l’orifice de
chacun des points d’ancrage.
Version avec barres
longitudinales
Vous devez fixer des barres transversales aux
barres longitudinales en respectant les points
de fixation signalés par des repères gravés sur
les barres longitudinales.
9
Informations pratiques

214

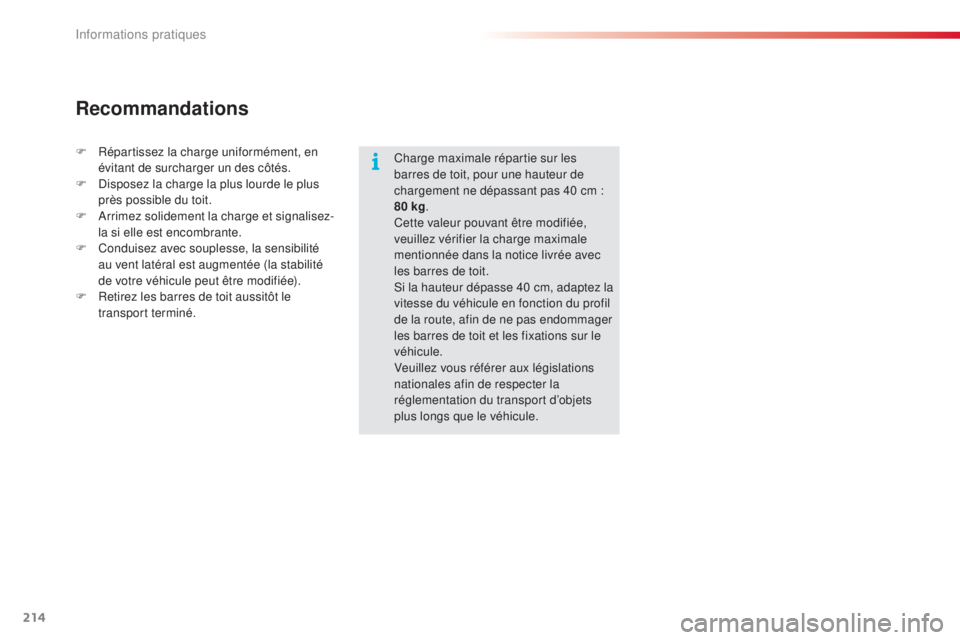

Charge maximale répartie sur les
barres de toit, pour une hauteur de
chargement ne dépassant pas 40 cm :
80
kg.
Cette valeur pouvant être modifiée,
veuillez vérifier la charge maximale
mentionnée dans la notice livrée avec
les barres de toit.
Si la hauteur dépasse 40 cm, adaptez la
vitesse du véhicule en fonction du profil
de la route, afin de ne pas endommager
les barres de toit et les fixations sur le
véhicule.
Veuillez vous référer aux législations
nationales afin de respecter la
réglementation du transport d’objets
plus longs que le véhicule.
Recommandations
F Répartissez la charge uniformément, en évitant de surcharger un des côtés.
F

D
isposez la charge la plus lourde le plus
près possible du toit.
F

A
rrimez solidement la charge et signalisez-
la si elle est encombrante.
F

C
onduisez avec souplesse, la sensibilité
au vent latéral est augmentée (la stabilité
de votre véhicule peut être modifiée).
F

R
etirez les barres de toit aussitôt le
transport terminé.
Informations pratiques

215

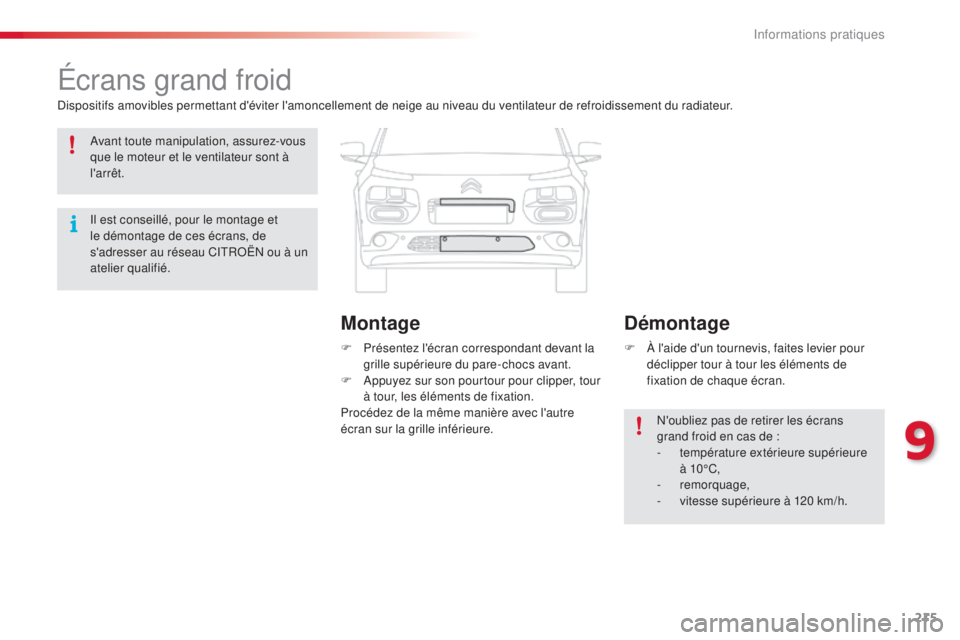

Écrans grand froid
Dispositifs amovibles permettant d'éviter l'amoncellement de neige au niveau du ventilateur de refroidissement du radiateur.F
P
résentez l'écran correspondant devant la
grille supérieure du pare-chocs avant.
F

A
ppuyez sur son pourtour pour clipper, tour
à tour, les éléments de fixation.
Procédez de la même manière avec l'autre
écran sur la grille inférieure. F

À l
'aide d'un tournevis, faites levier pour
déclipper tour à tour les éléments de
fixation de chaque écran.
N'oubliez pas de retirer les écrans
grand froid en cas de
:
-
t

empérature extérieure supérieure
à 10°C,
-


remorquage,
-

v
itesse supérieure à 120 km/h.
Démontage
Montage
Avant toute manipulation, assurez-vous
que le moteur et le ventilateur sont à
l'arrêt.
Il est conseillé, pour le montage et
le démontage de ces écrans, de
s'adresser au réseau CITROËN ou à un
atelier qualifié.
9
Informations pratiques

216

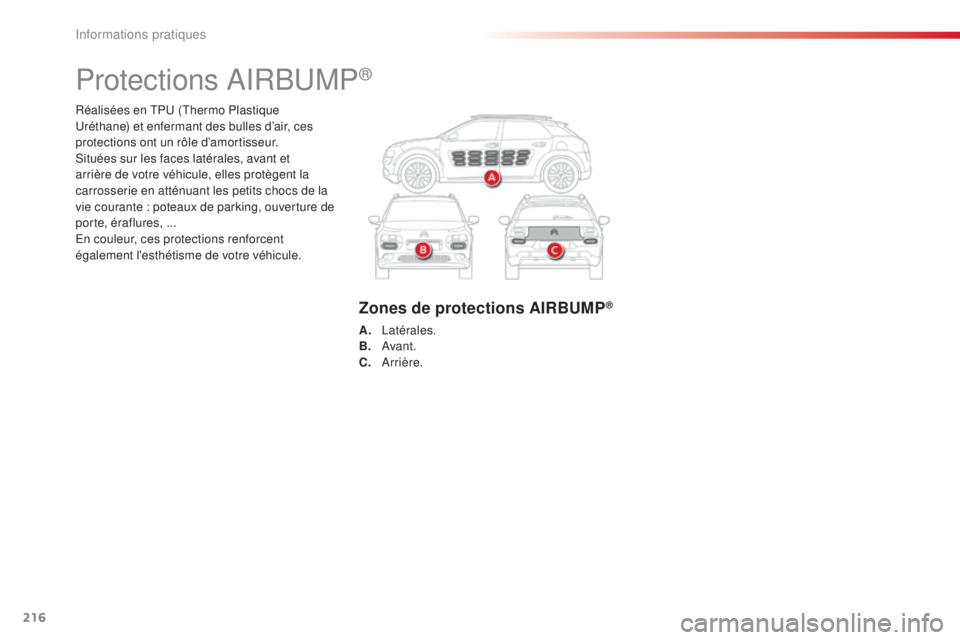

Réalisées en TPU (Thermo Plastique
Uréthane) et enfermant des bulles d’air, ces
protections ont un rôle d’amortisseur.
Situées sur les faces latérales, avant et
arrière de votre véhicule, elles protègent la
carrosserie en atténuant les petits chocs de la
vie courante : poteaux de parking, ouverture de
por te, éraflures,


...
En couleur, ces protections renforcent
également l'esthétisme de votre véhicule.
Protections AIRBUMP®
Zones de protections AIRBUMP®
A. Latérales.
B. Avant.
C.


Arrière.
Informations pratiques

217

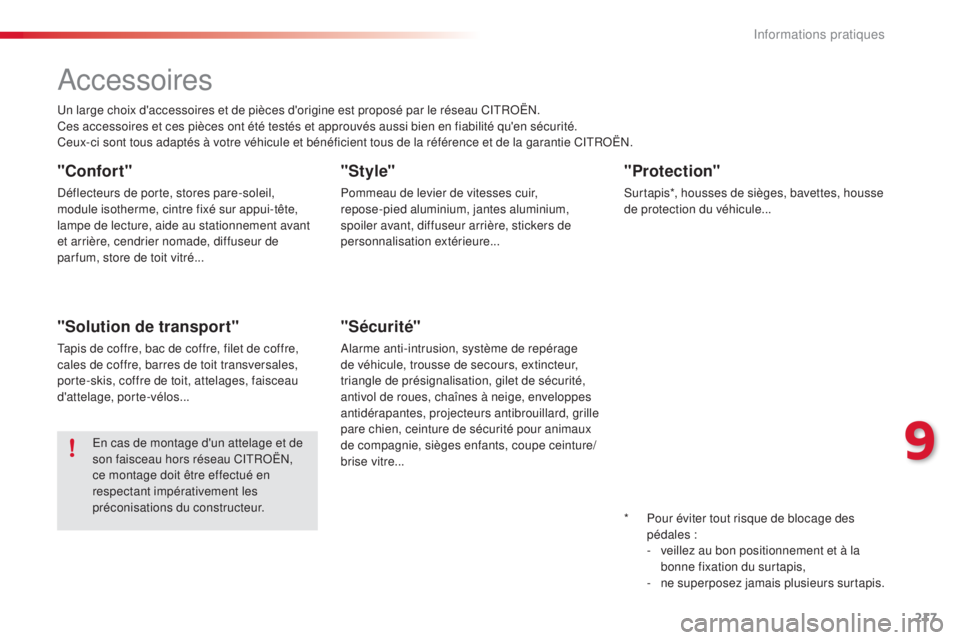

Accessoires
Un large choix d'accessoires et de pièces d'origine est proposé par le réseau CITROËN.
Ces accessoires et ces pièces ont été testés et approuvés aussi bien en fiabilité qu'en sécurité.
Ceux-ci sont tous adaptés à votre véhicule et bénéficient tous de la référence et de la garantie CITROËN.
"Confort"
Déflecteurs de porte, stores pare-soleil,
module isotherme, cintre fixé sur appui-tête,
lampe de lecture, aide au stationnement avant
et arrière, cendrier nomade, diffuseur de
par fum, store de toit vitré...
"Solution de transport"
Tapis de coffre, bac de coffre, filet de coffre,
cales de coffre, barres de toit transversales,
porte-skis, coffre de toit, attelages, faisceau
d'attelage, porte-vélos...
"Style"
Pommeau de levier de vitesses cuir,
repose-pied aluminium, jantes aluminium,
spoiler avant, diffuseur arrière, stickers de
personnalisation extérieure...
"Sécurité"
Alarme anti-intrusion, système de repérage
de véhicule, trousse de secours, extincteur,
triangle de présignalisation, gilet de sécurité,
antivol de roues, chaînes à neige, enveloppes
antidérapantes, projecteurs antibrouillard, grille
pare chien, ceinture de sécurité pour animaux
de compagnie, sièges enfants, coupe ceinture/
brise vitre...
"Protection"
Surtapis*, housses de sièges, bavettes, housse
de protection du véhicule...
En cas de montage d'un attelage et de
son faisceau hors réseau CITROËN,
ce montage doit être effectué en
respectant impérativement les
préconisations du constructeur. *

P
our éviter tout risque de blocage des
pédales


:
-

v
eillez au bon positionnement et à la
bonne fixation du surtapis,
-
n

e superposez jamais plusieurs surtapis.
9
Informations pratiques

218

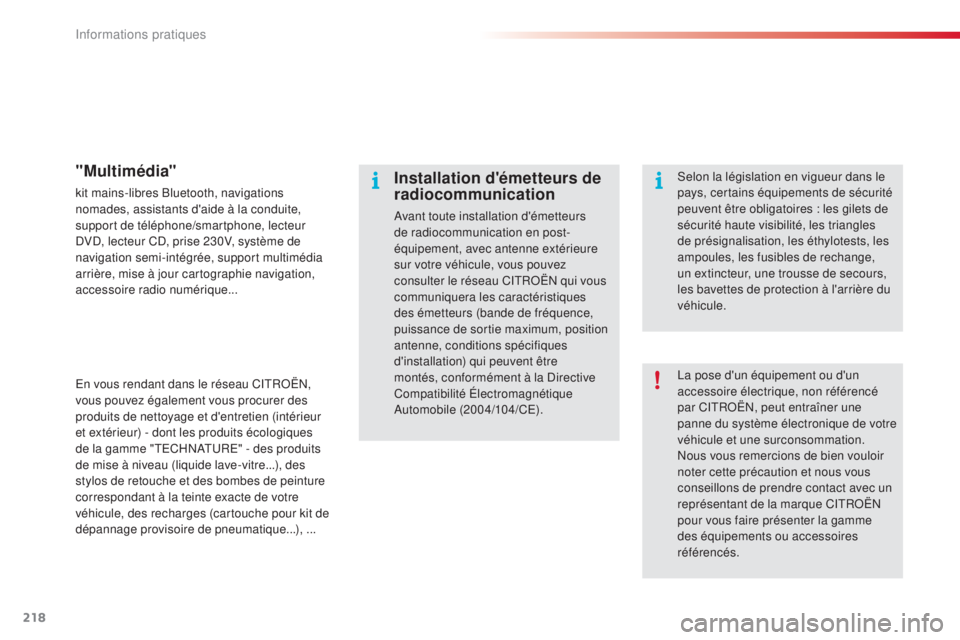

La pose d'un équipement ou d'un
accessoire électrique, non référencé
par CITROËN, peut entraîner une
panne du système électronique de votre
véhicule et une surconsommation.
Nous vous remercions de bien vouloir
noter cette précaution et nous vous
conseillons de prendre contact avec un
représentant de la marque CITROËN
pour vous faire présenter la gamme
des équipements ou accessoires
référencés.
Installation d'émetteurs de
radiocommunication
Avant toute installation d'émetteurs
de radiocommunication en post-
équipement, avec antenne extérieure
sur votre véhicule, vous pouvez
consulter le réseau CITROËN qui vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques
d'installation) qui peuvent être
montés, conformément à la Directive
Compatibilité Électromagnétique
Automobile (2004/104/CE).Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: les gilets de
sécurité haute visibilité, les triangles
de présignalisation, les éthylotests, les
ampoules, les fusibles de rechange,
un extincteur, une trousse de secours,
les bavettes de protection à l'arrière du
véhicule.
"Multimédia"
kit mains-libres Bluetooth, navigations
nomades, assistants d'aide à la conduite,
support de téléphone/smartphone, lecteur
DVD, lecteur CD, prise 230V, système de
navigation semi-intégrée, support multimédia
arrière, mise à jour cartographie navigation,
accessoire radio numérique...
En vous rendant dans le réseau CITROËN,
vous pouvez également vous procurer des
produits de nettoyage et d'entretien (intérieur
et extérieur) - dont les produits écologiques
de la gamme "TECHNATURE" - des produits
de mise à niveau (liquide lave-vitre...), des
stylos de retouche et des bombes de peinture
correspondant à la teinte exacte de votre
véhicule, des recharges (cartouche pour kit de
dépannage provisoire de pneumatique...), ...
Informations pratiques
