CITROEN C5 2012 Ghiduri De Utilizare (in Romanian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C5, Model: CITROEN C5 2012Pages: 340, PDF Size: 17.73 MB
Page 191 of 340
XI
189
INFORMAŢII PRACTICE
Lumini spate pe capacul portbagajului
)
Deschideti portbagajul.
)
Utilizand o surubelnita plata,
desprindeti masca din plastic F
.
)
Deconectati conectorul G
.
)
Desurubati piulita de fi xare H
.
)
Degajati blocul optic din locas.
Lumini spate (Tourer)
Identifi cati becul defect.
1.
Lumini de stop si de pozitie:
P 21 W/5 W
2.
Lumini de pozitie:
R 5 W
3.
Lumini de mers inapoi:
H 21 W
4.
Lumini de ceata:
H 21 W
5.
Lumini semnalizatoare de di-
rectie:
PY 21 W
)
Desprindeti suportul becurilor J
.
)
Inlocuiti becul defect.
)
remontati suportul becurilor J
,
asigurand o fi xare corecta.
)
Pozitionati blocul optic in locasul
sau.
)
Insurubati piulita de fi xare H
.
)
Bransati conectorul G
.
)
Pozitionati si fi xati masca din
plastic F
.
Pentru a desuruba/insuruba piulita
de fi xare H, se poate utiliza manivela
de demontare a rotilor.
Page 192 of 340
XI
190
INFORMAŢII PRACTICE

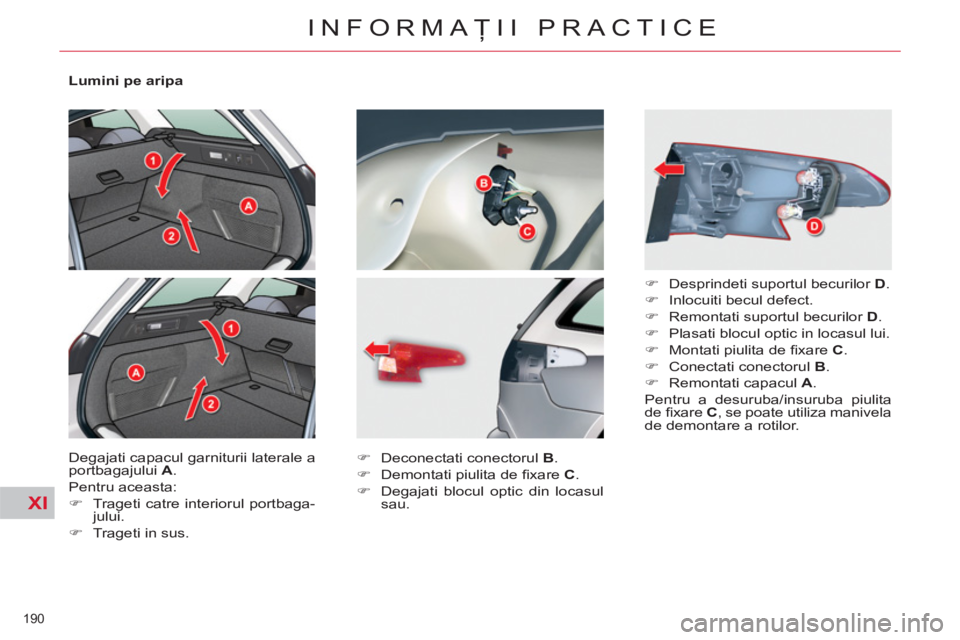

Lumini pe aripa
Degajati capacul garniturii laterale a
portbagajului A
.
Pentru aceasta:
)
Trageti catre interiorul portbaga-
jului.
)
Trageti in sus.
)
Deconectati conectorul B
.
)
Demontati piulita de fi xare C
.
)
Degajati blocul optic din locasul
sau.
)
Desprindeti suportul becurilor D
.
)
Inlocuiti becul defect.
)
Remontati suportul becurilor D
.
)
Plasati blocul optic in locasul lui.
)
Montati piulita de fi xare C
.
)
Conectati conectorul B
.
)
Remontati capacul A
.
Pentru a desuruba/insuruba piulita
de fi xare C, se poate utiliza manivela
de demontare a rotilor.
Page 193 of 340
XI
191
INFORMAŢII PRACTICE

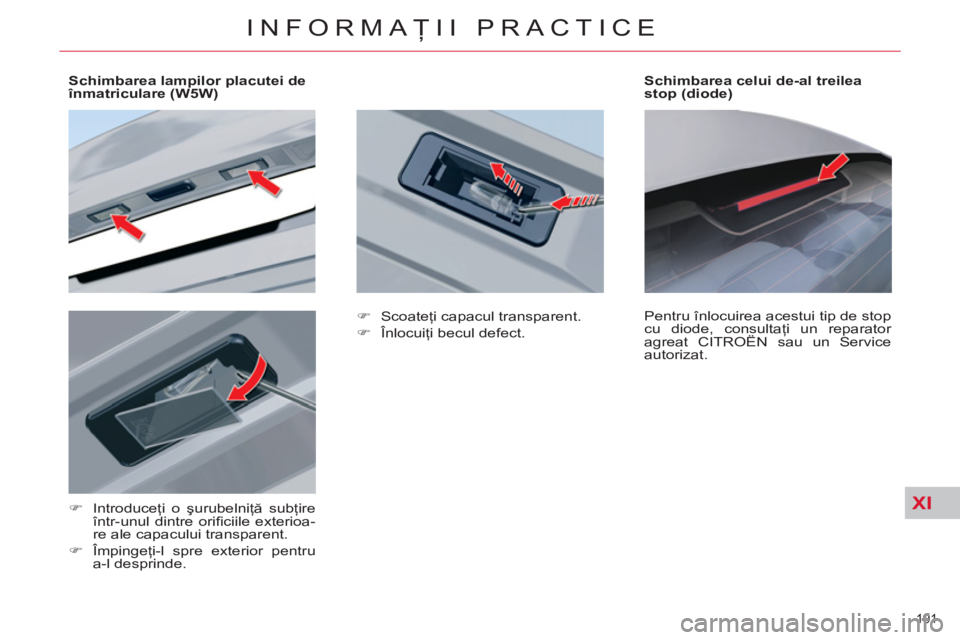

Schimbarea lampilor placutei de
înmatriculare (W5W)
)
Introduceţi o şurubelniţă subţire
într-unul dintre orifi ciile exterioa-
re ale capacului transparent.
)
Împingeţi-l spre exterior pentru
a-l desprinde.
Schimbarea celui de-al treilea
stop (diode)
Pentru înlocuirea acestui tip de stop
cu diode, consultaţi un reparator
agreat CITROËN sau un Service
autorizat.
)
Scoateţi capacul transparent.
)
Înlocuiţi becul defect.
Page 194 of 340
XI
192
INFORMAŢII PRACTICE

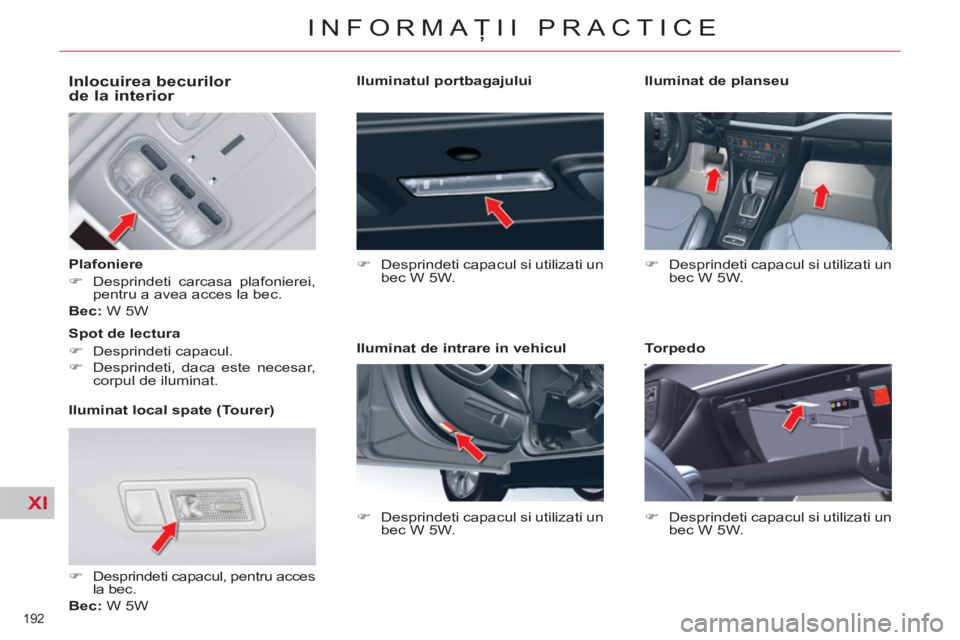

Inlocuirea becurilor
de la interior
Plafoniere
)
Desprindeti carcasa plafonierei,
pentru a avea acces la bec.
Bec:
W 5W
Iluminat local spate (Tourer)
)
Desprindeti capacul, pentru acces
la bec.
Bec:
W 5W
Spot de lectura
)
Desprindeti capacul.
)
Desprindeti, daca este necesar,
corpul de iluminat.
Iluminatul portbagajului
)
Desprindeti capacul si utilizati un
bec W 5W.
Iluminat de intrare in vehicul
)
Desprindeti capacul si utilizati un
bec W 5W.
Iluminat de planseu
)
Desprindeti capacul si utilizati un
bec W 5W.
Torpedo
)
Desprindeti capacul si utilizati un
bec W 5W.
Page 195 of 340
XI
193
INFORMAŢII PRACTICE

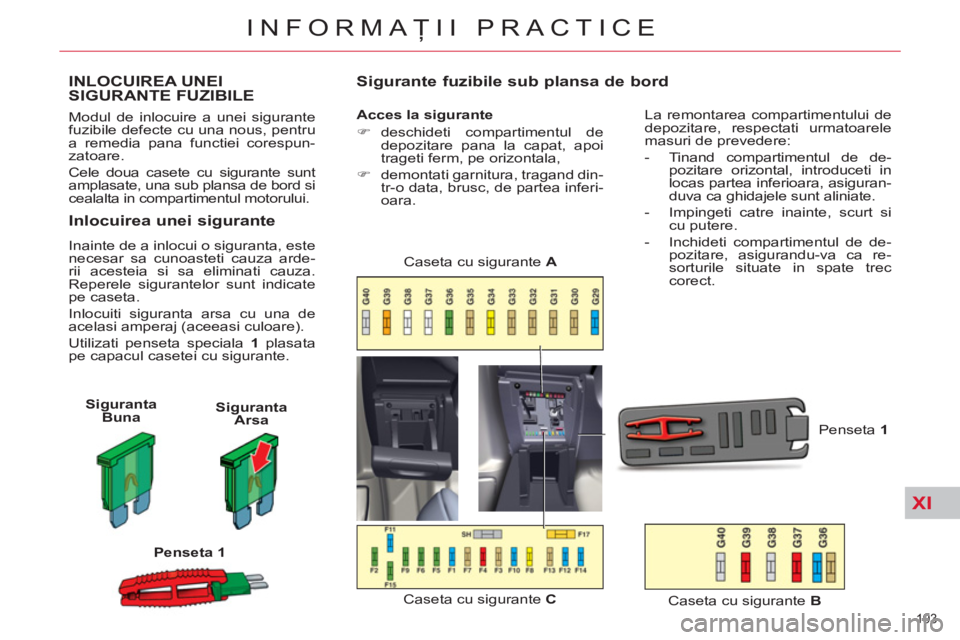

INLOCUIREA UNEI
SIGURANTE FUZIBILE
Modul de inlocuire a unei sigurante
fuzibile defecte cu una nous, pentru
a remedia pana functiei corespun-
zatoare.
Cele doua casete cu sigurante sunt
amplasate, una sub plansa de bord si
cealalta in compartimentul motorului.
Inlocuirea unei sigurante
Inainte de a inlocui o siguranta, este
necesar sa cunoasteti cauza arde-
rii acesteia si sa eliminati cauza.
Reperele sigurantelor sunt indicate
pe caseta.
Inlocuiti siguranta arsa cu una de
acelasi amperaj (aceeasi culoare) .
Utilizati penseta speciala 1
plasata
pe capacul casetei cu sigurante.
Siguranta
Buna
Siguranta
Arsa
Penseta 1
Sigurante fuzibile sub plansa de bord
Acces la sigurante
)
deschideti compartimentul de
depozitare pana la capat, apoi
trageti ferm, pe orizontala,
)
demontati garnitura, tragand din-
tr-o data, brusc, de partea inferi-
oara.
Caseta cu sigurante C
Caseta cu sigurante A
Penseta 1
La remontarea compartimentului de
depozitare, respectati urmatoarele
masuri de prevedere:
- Tinand compartimentul de de-
pozitare orizontal, introduceti in
locas partea inferioara, asiguran-
duva ca ghidajele sunt aliniate.
- Impingeti catre inainte, scurt si
cu putere.
- Inchideti compartimentul de de-
pozitare, asigurandu-va ca re-
sorturile situate in spate trec
corect.
Caseta cu sigurante B
Page 196 of 340
XI
194
INFORMAŢII PRACTICE

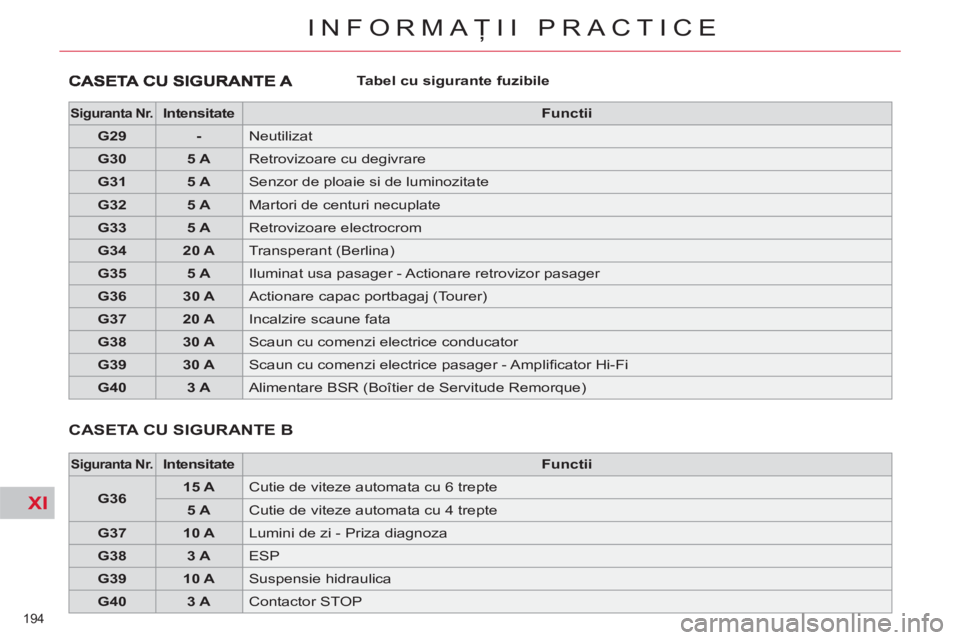

Tabel cu sigurante fuzibile
Siguranta Nr.
Intensitate
Functii
G29
-
Neutilizat
G30
5 A
Retrovizoare cu degivrare
G31
5 A
Senzor de ploaie si de luminozitate
G32
5 A
Martori de centuri necuplate
G33
5 A
Retrovizoare electrocrom
G34
20 A
Transperant (Berlina)
G35
5 A
Iluminat usa pasager - Actionare retrovizor pasager
G36
30 A
Actionare capac portbagaj (Tourer)
G37
20 A
Incalzire scaune fata
G38
30 A
Scaun cu comenzi electrice conducator
G39
30 A
Scaun cu comenzi electrice pasager - Amplifi cator Hi-Fi
G40
3 A
Alimentare BSR (Boîtier de Servitude Remorque)
CASETA CU SIGURANTE B
Siguranta Nr.
Intensitate
Functii
G36
15 A
Cutie de viteze automata cu 6 trepte
5 A
Cutie de viteze automata cu 4 trepte
G37
10 A
Lumini de zi - Priza diagnoza
G38
3 A
ESP
G39
10 A
Suspensie hidraulica
G40
3 A
Contactor STOP
Page 197 of 340
XI
195
INFORMAŢII PRACTICE

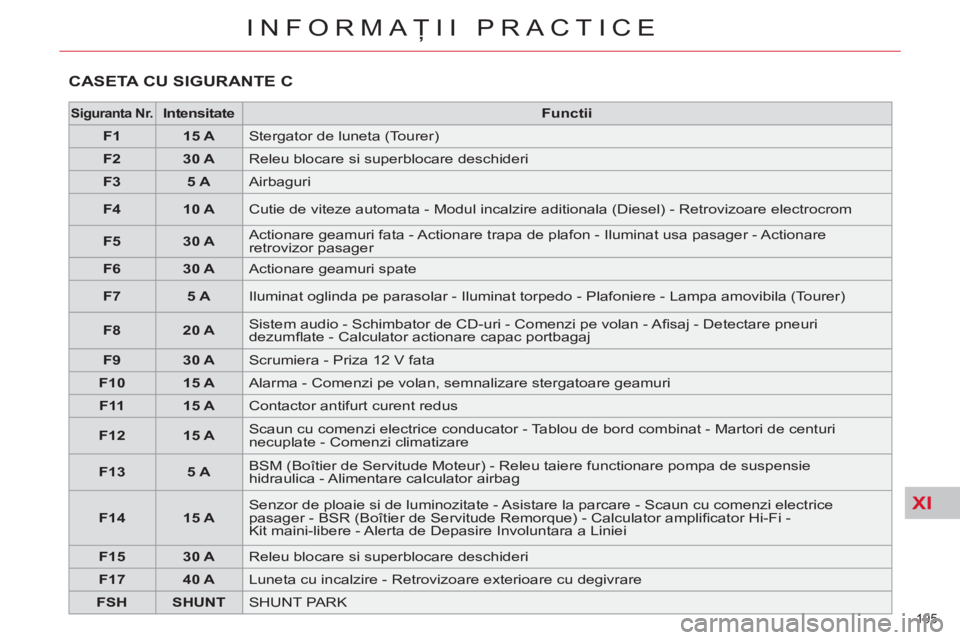

CASETA CU SIGURANTE C
Siguranta Nr.
Intensitate
Functii
F1
15 A
Stergator de luneta (Tourer)
F2
30 A
Releu blocare si superblocare deschideri
F3
5 A
Airbaguri
F4
10 A
Cutie de viteze automata - Modul incalzire aditionala (Diesel) - Retrovizoare electrocrom
F5
30 A
Actionare geamuri fata - Actionare trapa de plafon - Iluminat usa pasager - Actionare
retrovizor pasager
F6
30 A
Actionare geamuri spate
F7
5 A
Iluminat oglinda pe parasolar - Iluminat torpedo - Plafoniere - Lampa amovibila (Tourer)
F8
20 A
Sistem audio - Schimbator de CD-uri - Comenzi pe volan - Afi saj - Detectare pneuri
dezumfl ate - Calculator actionare capac portbagaj
F9
30 A
Scrumiera - Priza 12 V fata
F10
15 A
Alarma - Comenzi pe volan, semnalizare stergatoare geamuri
F11
15 A
Contactor antifurt curent redus
F12
15 A
Scaun cu comenzi electrice conducator - Tablou de bord combinat - Martori de centuri
necuplate - Comenzi climatizare
F13
5 A
BSM (Boîtier de Servitude Moteur) - Releu taiere functionare pompa de suspensie
hidraulica - Alimentare calculator airbag
F14
15 A
Senzor de ploaie si de luminozitate - Asistare la parcare - Scaun cu comenzi electrice
pasager - BSR (Boîtier de Servitude Remorque) - Calculator amplifi cator Hi-Fi -
Kit maini-libere - Alerta de Depasire Involuntara a Liniei
F15
30 A
Releu blocare si superblocare deschideri
F17
40 A
Luneta cu incalzire - Retrovizoare exterioare cu degivrare
FSH
SHUNT
SHUNT PARK
Page 198 of 340
XI
196
INFORMAŢII PRACTICE

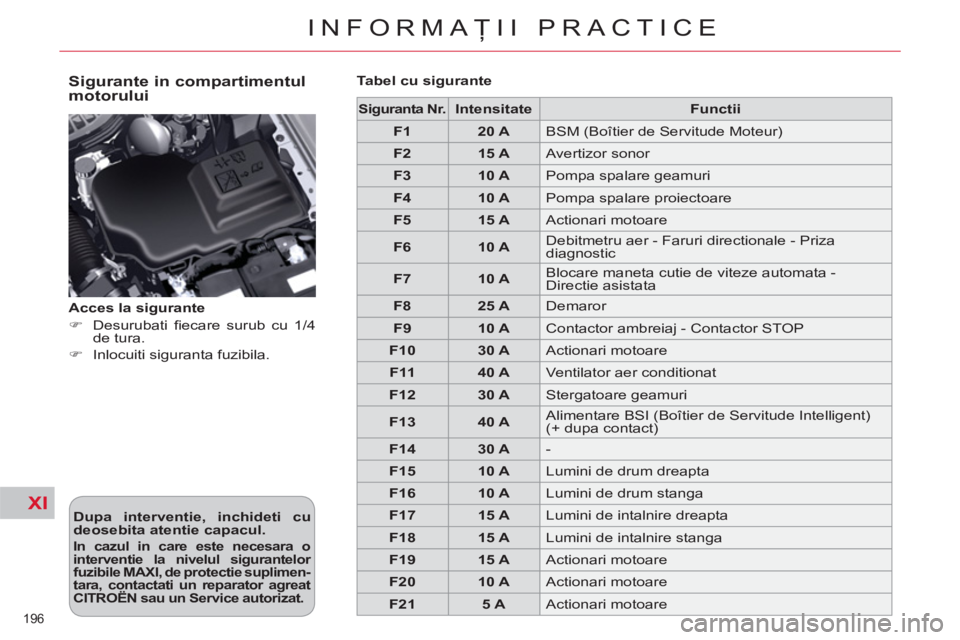

Sigurante in compartimentul
motorului
Dupa interventie, inchideti cu
deosebita atentie capacul.
In cazul in care este necesara o
interventie la nivelul sigurantelor
fuzibile MAXI, de protectie suplimen-
tara, contactati un reparator agreat
CITROËN sau un Service autorizat.
Acces la sigurante
)
Desurubati fi ecare surub cu 1/4
de tura.
)
Inlocuiti siguranta fuzibila.
Tabel cu sigurante
Siguranta Nr.
Intensitate
Functii
F1
20 A
BSM (Boîtier de Servitude Moteur)
F2
15 A
Avertizor sonor
F3
10 A
Pompa spalare geamuri
F4
10 A
Pompa spalare proiectoare
F5
15 A
Actionari motoare
F6
10 A
Debitmetru aer - Faruri directionale - Priza
diagnostic
F7
10 A
Blocare maneta cutie de viteze automata -
Directie asistata
F8
25 A
Demaror
F9
10 A
Contactor ambreiaj - Contactor STOP
F10
30 A
Actionari motoare
F11
40 A
Ventilator aer conditionat
F12
30 A
Stergatoare geamuri
F13
40 A
Alimentare BSI (Boîtier de Servitude Intelligent)
(+ dupa contact)
F14
30 A
-
F15
10 A
Lumini de drum dreapta
F16
10 A
Lumini de drum stanga
F17
15 A
Lumini de intalnire dreapta
F18
15 A
Lumini de intalnire stanga
F19
15 A
Actionari motoare
F20
10 A
Actionari motoare
F21
5 A
Actionari motoare
Page 199 of 340
XI
!
197
INFORMAŢII PRACTICE

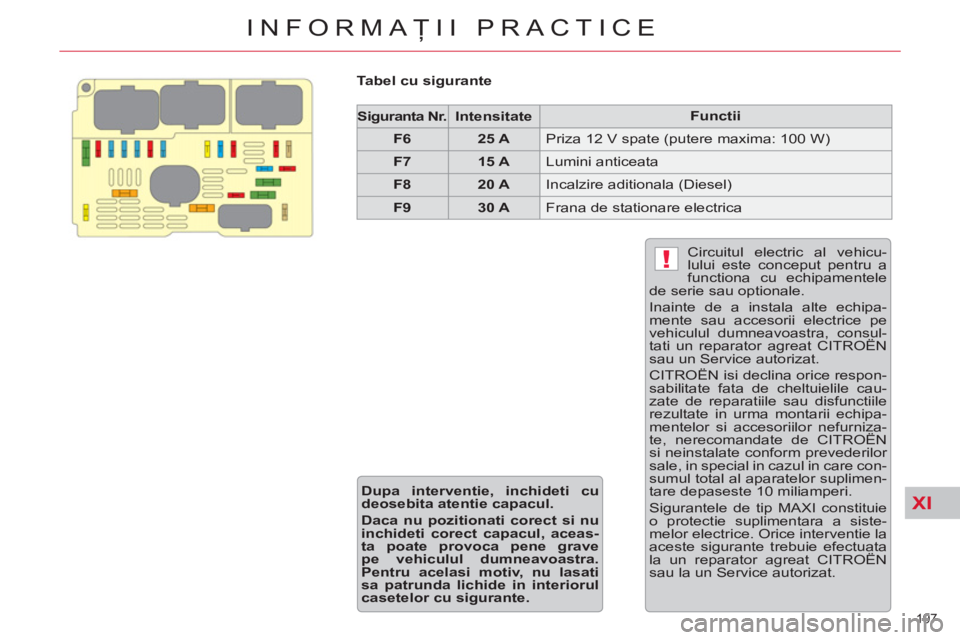

Tabel cu sigurante
Siguranta Nr.
Intensitate
Functii
F6
25 A
Priza 12 V spate (putere maxima: 100 W)
F7
15 A
Lumini anticeata
F8
20 A
Incalzire aditionala (Diesel)
F9
30 A
Frana de stationare electrica
Circuitul electric al vehicu-
lului este conceput pentru a
functiona cu echipamentele
de serie sau optionale.
Inainte de a instala alte echipa-
mente sau accesorii electrice pe
vehiculul dumneavoastra, consul-
tati un reparator agreat CITROËN
sau un Service autorizat.
CITROËN isi declina orice respon-
sabilitate fata de cheltuielile cau-
zate de reparatiile sau disfunctiile
rezultate in urma montarii echipa-
mentelor si accesoriilor nefurniza-
te, nerecomandate de CITROËN
si neinstalate conform prevederilor
sale, in special in cazul in care con-
sumul total al aparatelor suplimen-
tare depaseste 10 miliamperi.
Sigurantele de tip MAXI constituie
o protectie suplimentara a siste-
melor electrice. Orice interventie la
aceste sigurante trebuie efectuata
la un reparator agreat CITROËN
sau la un Service autorizat.
Dupa interventie, inchideti cu
deosebita atentie capacul.
Daca nu pozitionati corect si nu
inchideti corect capacul, aceas-
ta poate provoca pene grave
pe vehiculul dumneavoastra.
Pentru acelasi motiv, nu lasati
sa patrunda lichide in interiorul
casetelor cu sigurante.
Page 200 of 340
XI
!
198
INFORMAŢII PRACTICE
BATERIE
Instrucţiuni de încărcare a bateriei
sau pornirea motorului cu ajutorul
altei baterii.
Acces la baterie
Motor V6 HDi
Bateria este situată sub capota mo-
torului.
Accesul la baterie:
)
deschideţi capota folosind ma-
neta din interior, apoi pe cea din
exterior,
)
fi xaţi tija,
)
îndepărtaţi capacul de plastic pen-
tru a ajunge la bornele bateriei,
)
desfaceţi din cleme cutia cu si-
guranţe pentru a scoate bateria,
dacă este necesar. Bateria este amplasata in portbagaj, in
peretele lateral stanga, sub garnitura.
Pentru acces:
)
deschideti portbagajul,
)
deschideti capacul si scoateti
bateria.
Prezenta acestei etichete, in
special pe vehiculele echi-
pate cu Stop & Start, indica
utilizarea unei baterii cu plumb, de
12 V, de tehnologie si cu caracte-
ristici specifi ce, care necesita, in
caz de inlocuire sau debransare,
o interventie exclusiv in reteaua
CITROËN sau la un Service auto-
rizat.
Nerespectarea acestor indicatii ris-
ca sa antreneze o uzura prematura
a bateriei.
Dupa remontarea bateriei, siste-
mul Stop & Start nu va fi activ de-
cat dupa o imobilizarea continua a
vehiculului, a carei durata depinde
de conditiile climatice si de nive-
lul de incarcare a bateriei (pana la
aproximativ 8 ore).
