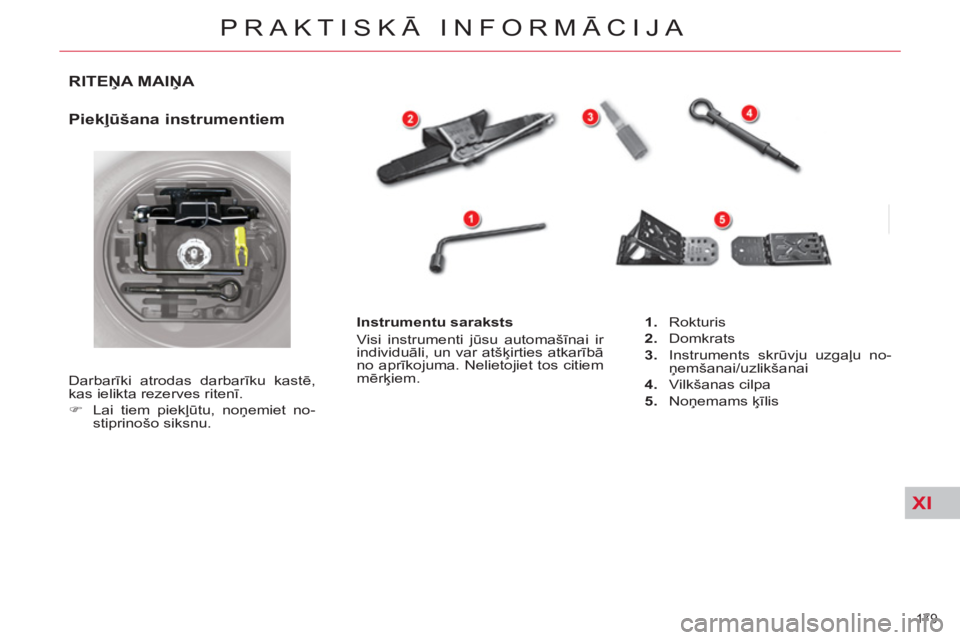

Page 181 of 340
XI
179
PRAKTISKĀ INFORMĀCIJA
RITEŅA MAIŅA
Piekļūšana instrumentiem
Darbarīki atrodas darbarīku kastē,
kas ielikta rezerves ritenī.
)
Lai tiem piekļūtu, noņemiet no-
stiprinošo siksnu.
Instrumentu saraksts
Visi instrumenti jūsu automašīnai ir
individuāli, un var atšķirties atkarībā
no aprīkojuma. Nelietojiet tos citiem
mērķiem.
1.
Rokturis
2.
Domkrats
3.
Instruments skrūvju uzgaļu no-
ņemšanai/uzlikšanai
4.
Vilkšanas cilpa
5.
Noņemams ķīlis
Page 182 of 340
XI
!
180
PRAKTISKĀ INFORMĀCIJA

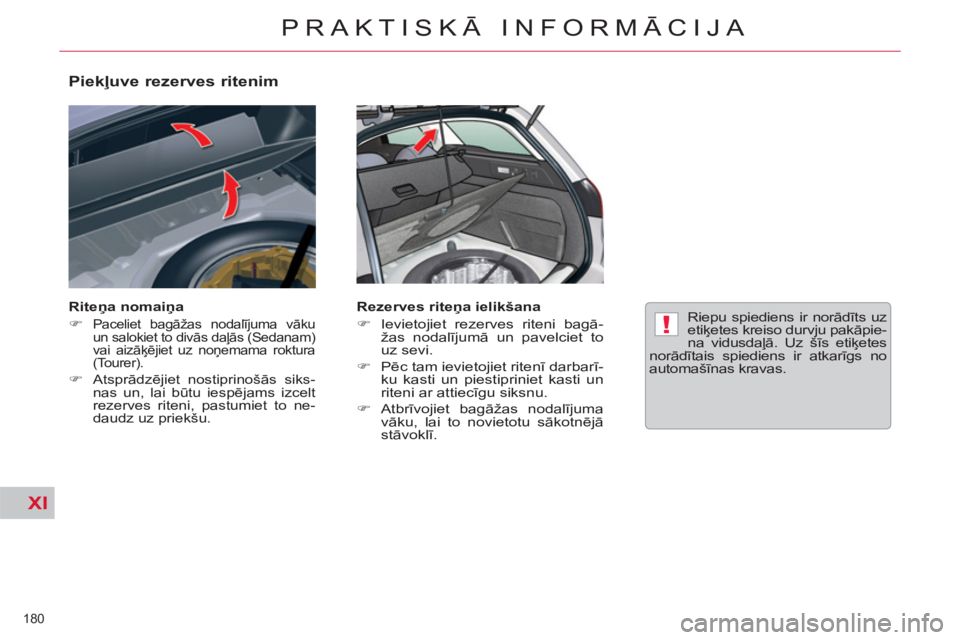

Piekļuve rezerves ritenim
Riteņa nomaiņa
)
Paceliet bagāžas nodalījuma vāku
un salokiet to divās daļās (Sedanam)
vai aizāķējiet uz noņemama roktura
(Tourer).
)
Atsprādzējiet nostiprinošās siks-
nas un, lai būtu iespējams izcelt
rezerves riteni, pastumiet to ne-
daudz uz priekšu.
Rezerves riteņa ielikšana
)
Ievietojiet rezerves riteni bagā-
žas nodalījumā un pavelciet to
uz sevi.
)
Pēc tam ievietojiet ritenī darbarī-
ku kasti un piestipriniet kasti un
riteni ar attiecīgu siksnu.
)
Atbrīvojiet bagāžas nodalījuma
vāku, lai to novietotu sākotnējā
stāvoklī.
Riepu spiediens ir norādīts uz
etiķetes kreiso durvju pakāpie-
na vidusdaļā. Uz šīs etiķetes
norādītais spiediens ir atkarīgs no
automašīnas kravas.
Page 183 of 340
XI
!
181
PRAKTISKĀ INFORMĀCIJA

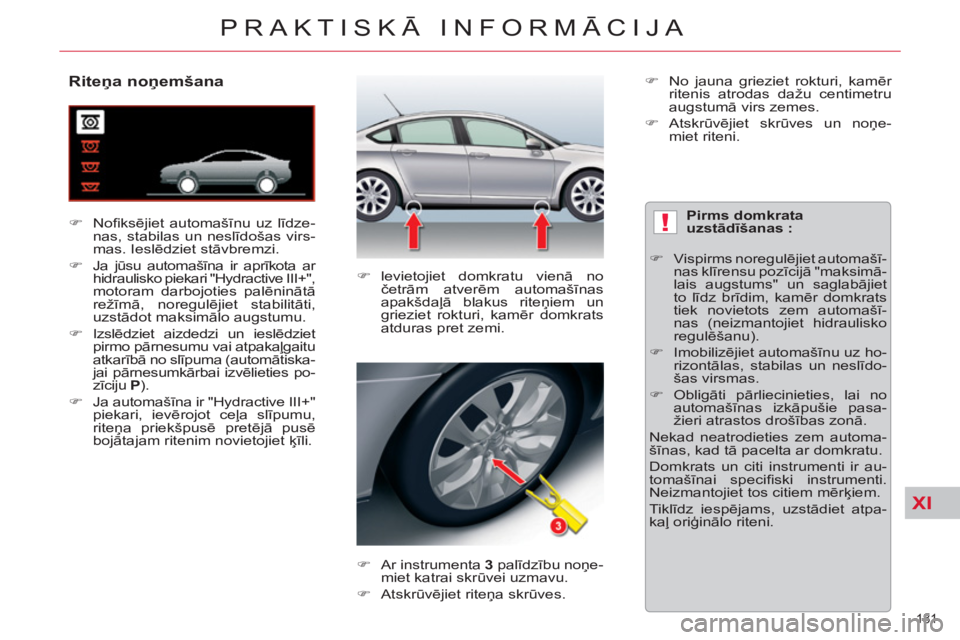

Riteņa noņemšana
)
Nofi ksējiet automašīnu uz līdze-
nas, stabilas un neslīdošas virs-
mas. Ieslēdziet stāvbremzi.
)
Ja jūsu automašīna ir aprīkota ar
hidraulisko piekari "Hydractive III+",
motoram darbojoties palēninātā
režīmā, noregulējiet stabilitāti,
uzstādot maksimālo augstumu.
)
Izslēdziet aizdedzi un ieslēdziet
pirmo pārnesumu vai atpakaļgaitu
atkarībā no slīpuma (automātiska-
jai pārnesumkārbai izvēlieties po-
zīciju P).
)
Ja automašīna ir "Hydractive III+"
piekari, ievērojot ceļa slīpumu,
riteņa priekšpusē pretējā
pusē
bojātajam ritenim novietojiet ķīli.
)
levietojiet domkratu vienā no
četrām atverēm automašīnas
apakšdaļā blakus riteņiem un
grieziet rokturi, kamēr domkrats
atduras pret zemi.
)
Ar instrumenta 3
palīdzību noņe-
miet katrai skrūvei uzmavu.
)
Atskrūvējiet riteņa skrūves.
Pirms domkrata
uzstādīšanas
:
)
Vispirms noregulējiet automašī-
nas klīrensu pozīcijā "maksimā-
lais augstums" un saglabājiet
to līdz brīdim, kamēr domkrats
tiek novietots zem automašī-
nas (neizmantojiet hidraulisko
regulēšanu).
)
Imobilizējiet automašīnu uz ho-
rizontālas, stabilas un neslīdo-
šas virsmas.
)
Obligāti pārliecinieties, lai no
automašīnas izkāpušie pasa-
žieri atrastos drošības zonā.
Nekad neatrodieties zem automa-
šīnas, kad tā pacelta ar domkratu.
Domkrats un citi instrumenti ir au-
tomašīnai specifi ski instrumenti.
Neizmantojiet tos citiem mērķiem.
Tiklīdz iespējams, uzstādiet atpa-
kaļ oriģinālo riteni.
)
No jauna grieziet rokturi, kamēr
ritenis atrodas dažu centimetru
augstumā virs zemes.
)
Atskrūvējiet skrūves un noņe-
miet riteni.
Page 184 of 340
XI
!
182
PRAKTISKĀ INFORMĀCIJA

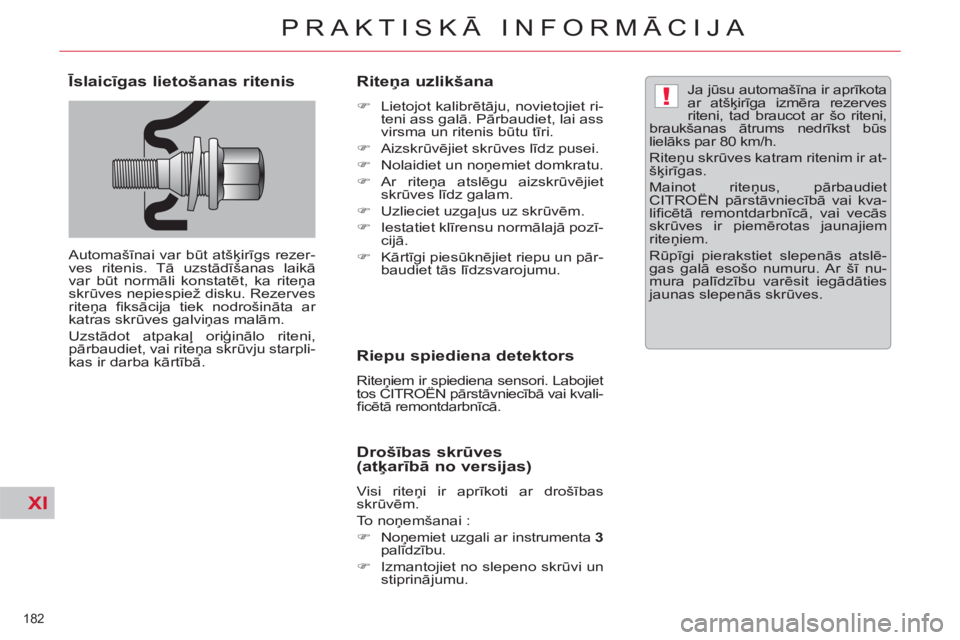

Īslaicīgas lietošanas ritenis
Automašīnai var būt atšķirīgs rezer-
ves ritenis. Tā uzstādīšanas laikā
var būt normāli konstatēt, ka riteņa
skrūves nepiespiež disku. Rezerves
riteņa fi ksācija tiek nodrošināta ar
katras skrūves galviņas malām.
Uzstādot atpakaļ oriģinālo riteni,
pārbaudiet, vai riteņa skrūvju starpli-
kas ir darba kārtībā.
Riteņa uzlikšana
)
Lietojot kalibrētāju, novietojiet ri-
teni ass galā. Pārbaudiet, lai ass
virsma un ritenis būtu tīri.
)
Aizskrūvējiet skrūves līdz pusei.
)
Nolaidiet un noņemiet domkratu.
)
Ar riteņa atslēgu aizskrūvējiet
skrūves līdz galam.
)
Uzlieciet uzgaļus uz skrūvēm.
)
Iestatiet klīrensu normālajā pozī-
cijā.
)
Kārtīgi piesūknējiet riepu un pār-
baudiet tās līdzsvarojumu.
Riepu spiediena detektors
Riteņiem ir spiediena sensori. Labojiet
tos CITROËN pārstāvniecībā vai kvali-
fi cētā remontdarbnīcā.
Drošības skrūves
(atķarībā no versijas)
Visi riteņi ir aprīkoti ar drošības
skrūvēm.
To noņemšanai :
)
Noņemiet uzgali ar instrumenta 3
palīdzību.
)
Izmantojiet no slepeno skrūvi un
stiprinājumu.
Ja jūsu automašīna ir aprīkota
ar atšķirīga izmēra rezerves
riteni, tad braucot ar šo riteni,
braukšanas ātrums nedrīkst būs
lielāks par 80 km/h.
Riteņu skrūves katram ritenim ir at-
šķirīgas.
Mainot riteņus, pārbaudiet
CITROËN pārstāvniecībā vai kva-
lifi cētā remontdarbnīcā, vai vecās
skrūves ir piemērotas jaunajiem
riteņiem.
Rūpīgi pierakstiet slepenās atslē-
gas galā esošo numuru. Ar šī nu-
mura palīdz
ību varēsit iegādāties
jaunas slepenās skrūves.
Page 185 of 340
XI
!
183
PRAKTISKĀ INFORMĀCIJA

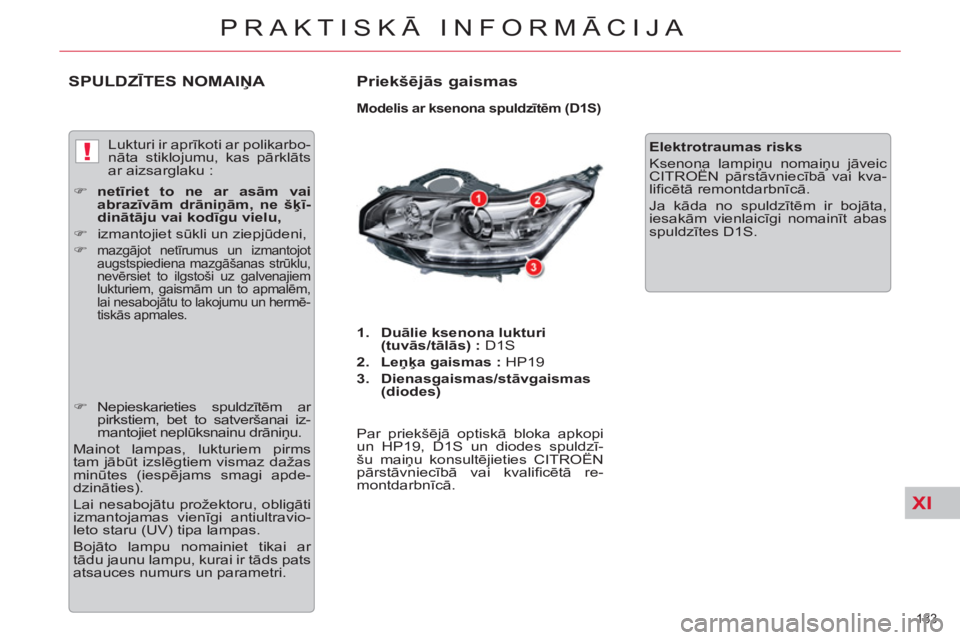

SPULDZĪTES NOMAIŅA
Priekšējās gaismas
Modelis ar ksenona spuldzītēm (D1S)
1.
Duālie ksenona lukturi
(tuvās/tālās) :
D1S
2.
Leņķa gaismas :
HP19
3.
Dienasgaismas/stāvgaismas
(diodes)
Par priekšējā optiskā bloka apkopi
un HP19, D1S un diodes spuldzī-
šu maiņu konsultējieties CITROËN
pārstāvniecībā vai kvalifi cētā re-
montdarbnīcā.
Elektrotraumas risks
Ksenona lampiņu nomaiņu jāveic
CITROËN pārstāvniecībā vai kva-
lifi cētā remontdarbnīcā
.
Ja kāda no spuldz
ītēm ir bojāta,
iesakām vienlaicīgi nomainīt abas
spuldzītes D1S . Lukturi ir aprīkoti ar polikarbo-
nāta stiklojumu, kas pārklāts
ar aizsarglaku :
)
netīriet to ne ar asām vai
abrazīvām drāniņām, ne šķī-
dinātāju vai kodīgu vielu,
)
izmantojiet sūkli un ziepjūdeni,
)
mazgājot netīrumus un izmantojot
augstspiediena mazgāšanas strūklu,
nevērsiet to ilgstoši uz galvenajiem
lukturiem, gaismām un to apmalēm,
lai nesabojātu to lakojumu un hermē-
tiskās apmales.
)
Nepieskarieties spuldzītēm ar
pirkstiem, bet to satveršanai iz-
mantojiet neplūksnainu drāniņu.
Mainot lampas, lukturiem pirms
tam jābūt izslēgtiem vismaz dažas
minūtes (iespējams smagi apde-
dzināties).
Lai nesabojātu prožektoru, obligāti
izmantojamas vienīgi antiultravio-
leto staru (UV) tipa lampas.
Bojāto lampu nomainiet tikai ar
tādu jaunu lampu, kurai ir tāds pats
atsauces numurs un parametri.
Page 186 of 340
XI
184
PRAKTISKĀ INFORMĀCIJA

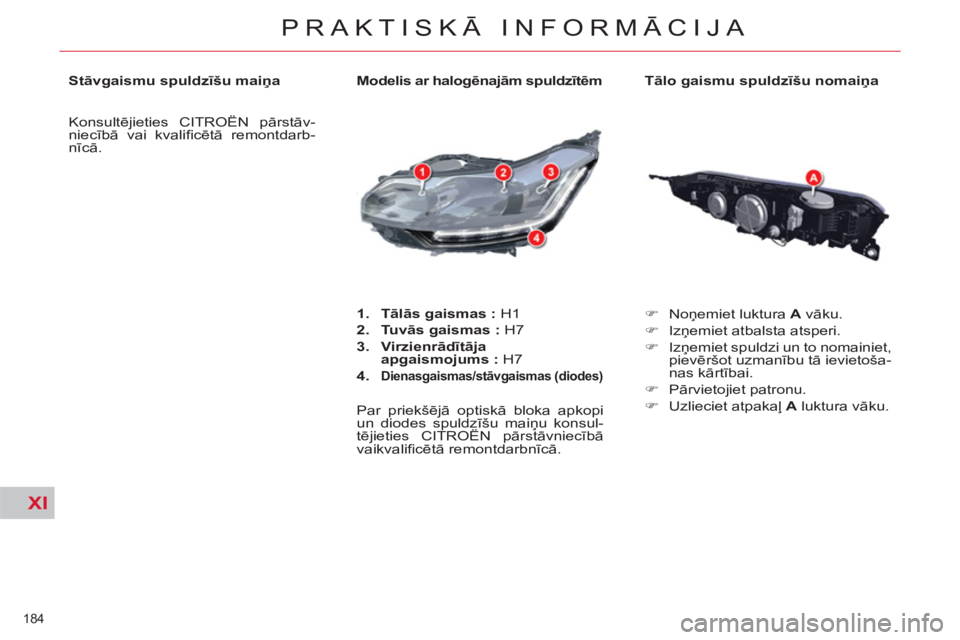

Tālo gaismu spuldzīšu nomaiņa
)
Noņemiet luktura A
vāku.
)
Izņemiet atbalsta atsperi.
)
Izņemiet spuldzi un to nomainiet,
pievēršot uzmanību tā ievietoša-
nas kārtībai.
)
Pārvietojiet patronu.
)
Uzlieciet atpakaļ A
luktura vāku.
Modelis ar halogēnajām spuldzītēm
1.
Tālās gaismas :
H1
2.
Tu vās gaismas :
H7
3.
Virzienrādītāja
apgaismojums :
H7
4.
Dienasgaismas/stāvgaismas (diodes)
Par priekšējā optiskā bloka apkopi
un diodes spuldzīšu maiņu konsul-
tējieties CITROËN pārstāvniecībā
vaikvalifi cētā remontdarbnīcā.
Stāvgaismu spuldzīšu maiņa
Konsultējieties CITROËN pārstāv-
niecībā vai kvalifi cētā remontdarb-
nīcā.

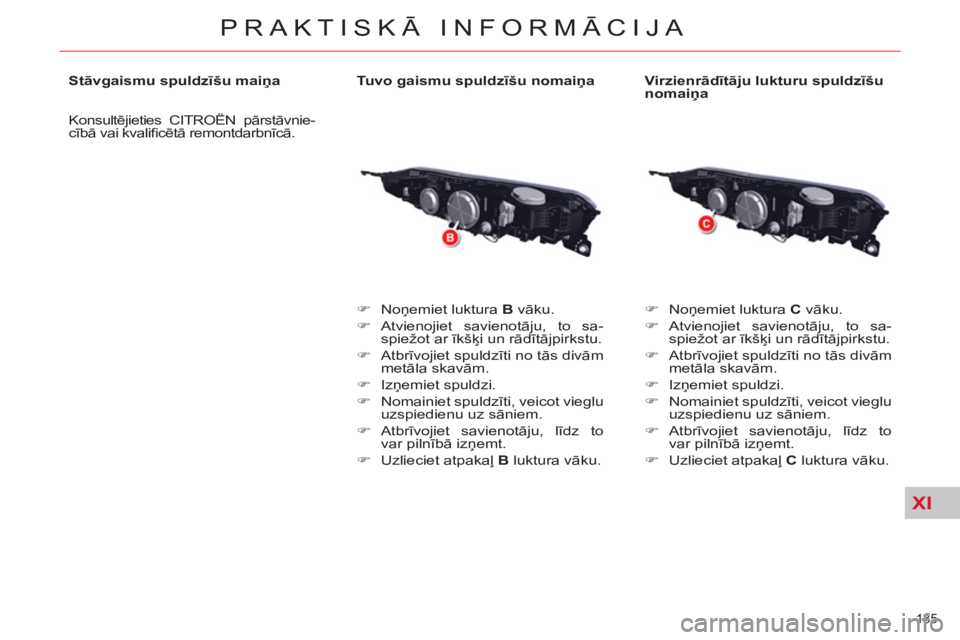

Page 187 of 340
XI
185
PRAKTISKĀ INFORMĀCIJA
Stāvgaismu spuldzīšu maiņa
Konsultējieties CITROËN pārstāvnie-
cībā vai kvalifi cētā remontdarbnīcā.
Tuvo gaismu spuldzīšu nomaiņa
)
Noņemiet luktura B
vāku.
)
Atvienojiet savienotāju, to sa-
spiežot ar īkšķi un rādītājpirkstu.
)
Atbrīvojiet spuldzīti no tās divām
metāla skavām.
)
Izņemiet spuldzi.
)
Nomainiet spuldzīti, veicot vieglu
uzspiedienu uz sāniem.
)
Atbrīvojiet savienotāju, līdz to
var piln
ībā izņemt.
)
Uzlieciet atpakaļ B
luktura vāku.
Virzienrādītāju lukturu spuldzīšu
nomaiņa
)
Noņemiet luktura C vāku.
)
Atvienojiet savienotāju, to sa-
spiežot ar īkšķi un rādītājpirkstu.
)
Atbrīvojiet spuldzīti no tās divām
metāla skavām.
)
Izņemiet spuldzi.
)
Nomainiet spuldzīti, veicot vieglu
uzspiedienu uz sāniem.
)
Atbrīvojiet savienotāju, līdz to
var pilnībā izņemt.
)
Uzlieciet atpakaļ C
luktura vāku.
Page 188 of 340
XI
186
PRAKTISKĀ INFORMĀCIJA

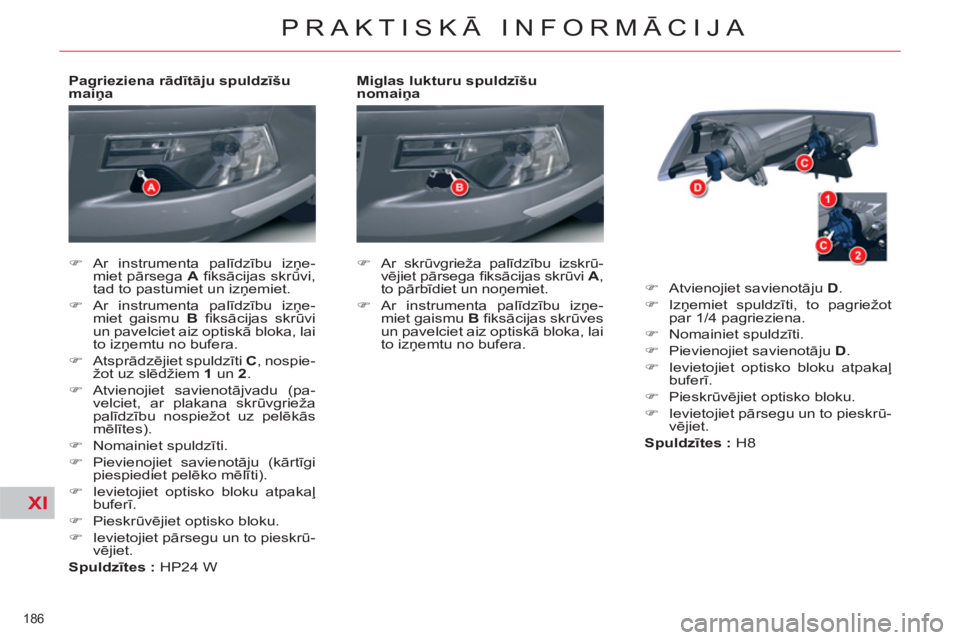

Miglas lukturu spuldzīšu
nomaiņa
)
Ar skrūvgrieža palīdzību izskrū-
vējiet pārsega fi ksācijas skrūvi A
,
to pārbīdiet un noņemiet.
)
Ar instrumenta palīdzību izņe-
miet gaismu B
fi ksācijas skrūves
un pavelciet aiz optiskā bloka, lai
to izņemtu no bufera.
)
Atvienojiet savienotāju D
.
)
Izņemiet spuldzīti, to pagriežot
par 1/4 pagrieziena.
)
Nomainiet spuldzīti.
)
Pievienojiet savienotāju D
.
)
Ievietojiet optisko bloku atpakaļ
buferī.
)
Pieskrūv
ējiet optisko bloku.
)
Ievietojiet pārsegu un to pieskrū-
vējiet.
Spuldzītes :
H8
Pagrieziena rādītāju spuldzīšu
maiņa
)
Ar instrumenta palīdzību izņe-
miet pārsega A
fi ksācijas skrūvi,
tad to pastumiet un izņemiet.
)
Ar instrumenta palīdzību izņe-
miet gaismu B
fi ksācijas skrūvi
un pavelciet aiz optiskā bloka, lai
to izņemtu no bufera.
)
Atsprādzējiet spuldzīti C
, nospie-
žot uz slēdžiem 1
un 2
.
)
Atvienojiet savienotājvadu (pa-
velciet, ar plakana skrūvgrieža
palīdzību nospiežot uz pelēkās
mēlītes).
)
Nomainiet spuldzīti.
)
Pievienojiet savienotāju (kārtīgi
piespiediet pelēko mēlīti).
)
Ievietojiet optisko bloku atpakaļ
buferī.
)
Pieskrūvējiet optisko bloku.
)
Ievietojiet pārsegu un to pieskrū-
vējiet.
Spuldzītes :
HP24 W
Page 189 of 340
XI
187
PRAKTISKĀ INFORMĀCIJA
Pagrieziena signāllampiņa ir aizzīmo-
gota.
Ja spuldzīte ir bojāta, nomainiet sig-
nāllampiņu.
Konsultējieties CITROËN pārstāvnie-
cībā vai kvalifi cētā remontdarbnīcā.

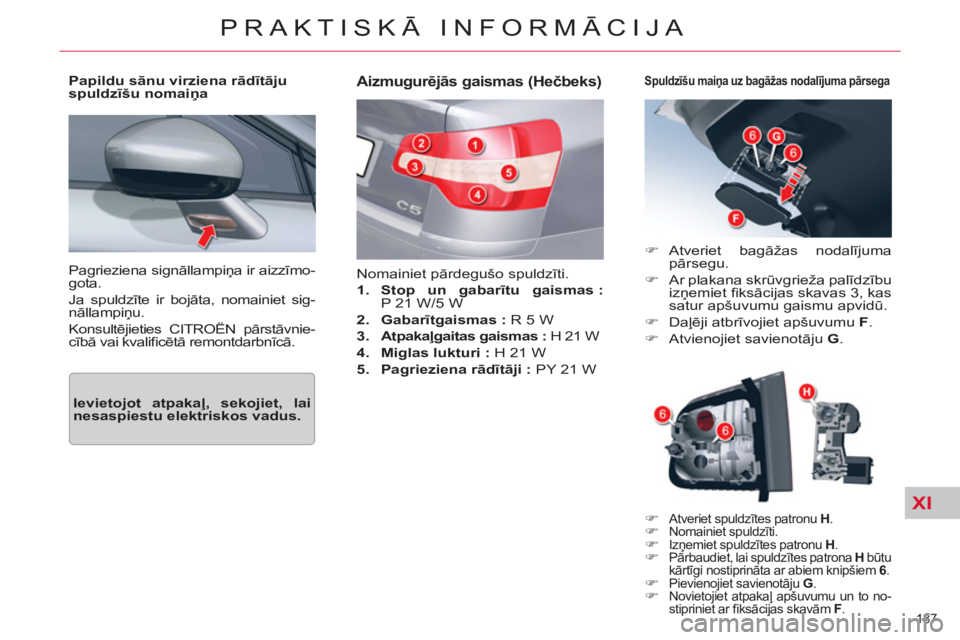

Papildu sānu virziena rādītāju
spuldzīšu nomaiņa
Aizmugurējās gaismas (Hečbeks)
Nomainiet pārdegušo spuldzīti.
1.
Stop un gabarītu gaismas :
P 21 W/5 W
2.
Gabarītgaismas :
R 5 W
3.
Atpakaļgaitas gaismas :
H 21 W
4.
Miglas lukturi :
H 21 W
5.
Pagrieziena rādītāji :
PY 21 W
)
Atveriet bagāžas nodalījuma
pārsegu.
)
Ar plakana skrūvgrieža palīdzību
izņemiet fi ksācijas skavas 3, kas
satur apšuvumu gaismu apvidū.
)
Daļēji atbrīvojiet apšuvumu F
.
)
Atvienojiet savienotāju G
.
Spuldzīšu maiņa uz bagāžas nodalījuma pārsega
)
Atveriet spuldzītes patronu H
.
)
Nomainiet spuldzīti.
) Izņemiet spuldzītes patronu H
.
) Pārbaudiet, lai spuldzītes patrona H
būtu
kārtīgi nostiprināta ar abiem knipšiem 6
.
) Pievienojiet savienotāju G
.
) Novietojiet atpakaļ apšuvumu un to no-
stipriniet ar fi ksācijas skavām F
.
Ievietojot atpakaļ, sekojiet, lai
nesaspiestu elektriskos vadus.
Page 190 of 340
XI
188
PRAKTISKĀ INFORMĀCIJA

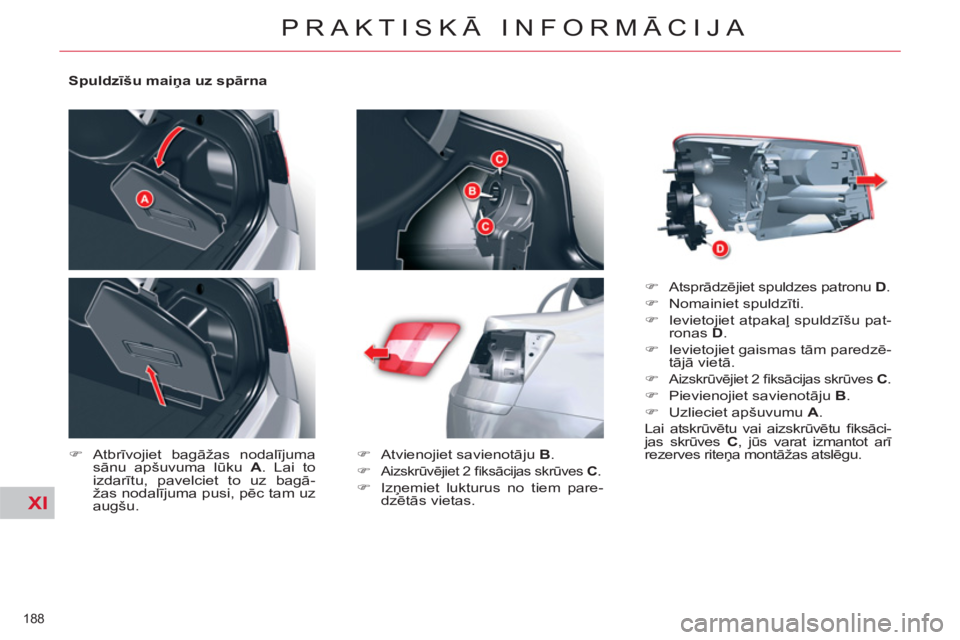

Spuldzīšu maiņa uz spārna
)
Atbrīvojiet bagāžas nodalījuma
sānu apšuvuma lūku A
. Lai to
izdarītu, pavelciet to uz bagā-
žas nodalījuma pusi, pēc tam uz
augšu.
)
Atvienojiet savienotāju B
.
)
Aizskrūvējiet 2 fi ksācijas skrūves C
.
)
Izņemiet lukturus no tiem pare-
dzētās vietas.
)
Atsprādzējiet spuldzes patronu D
.
)
Nomainiet spuldzīti.
)
Ievietojiet atpakaļ spuldzīšu pat-
ronas D.
)
Ievietojiet gaismas tām paredzē-
tājā vietā.
)
Aizskrūvējiet 2 fi ksācijas skrūves C
.
)
Pievienojiet savienotāju B
.
)
Uzlieciet apšuvumu A
.
Lai atskrūvētu vai aizskrūvētu fi ksāci-
jas skrūves C
, jūs varat izmantot arī
rezerves riteņa montāžas atslēgu.
