CITROEN C5 2012 Manual do condutor (in Portuguese)
Manufacturer: CITROEN, Model Year: 2012, Model line: C5, Model: CITROEN C5 2012Pages: 340, PDF Size: 39.44 MB
Page 11 of 340
9
MANUSEAMENTO
POSTO DE CONDUÇÃO
1.
Sensor de raios solares.
2.
Botão de regulação do ar condicionado de difusão
suave.
3.
Airbag do passageiro.
4.
Desembaciador do vidro lateral.
5.
Contactor de chave no porta-luvas:
- Activação/neutralização do airbag do passageiro
6.
Ventiladores do passageiro.
7.
Comando das luzes de perigo.
8.
Porta-luvas:
- Compartimento de arrumação dos documentos
de bordo
- Tomadas áudio-vídeo
9.
Comando de trancamento/destrancamento das
aberturas.
10.
Comandos do modo SPORT/NEVE da caixa de
velocidades automática.
11 .
Travão de estacionamento eléctrico.
12.
Tomada do leitor USB.
13.
Apoio para braços com porta-copos.
14.
Comandos de suspensão:
- Regulação da distância do solo
- Modo Sport
15.
Cinzeiro com isqueiro.
16.
Alavanca de velocidades.
17.
Compartimento de arrumação.
18.
Sistema de áudio e de telemática.
19.
Comandos do ar condicionado.
20.
Compartimento de arrumação.
21.
Ecrã multifunções.
22.
Comandos de chamada de emergência ou de
assistência.

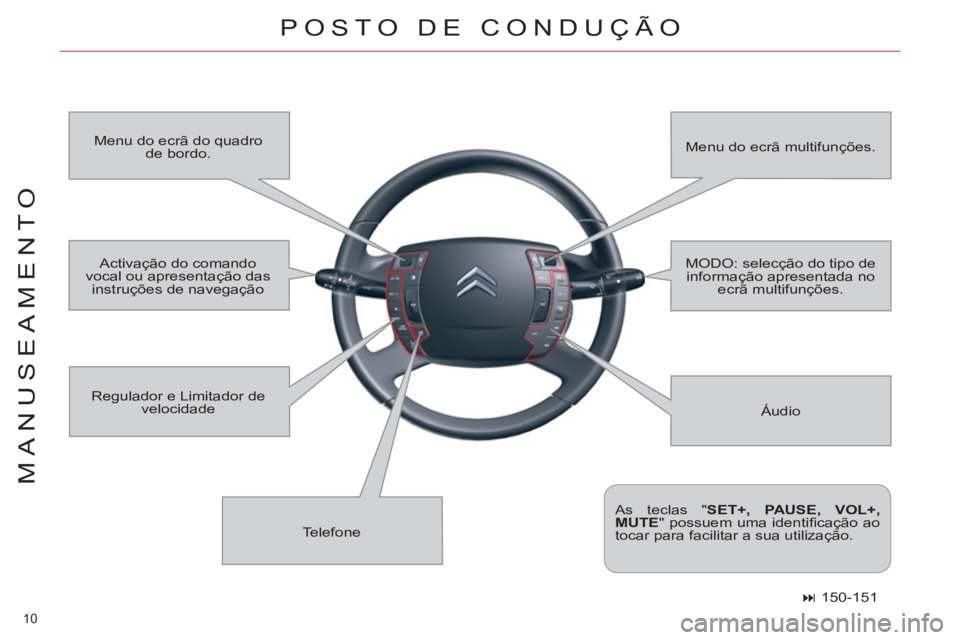

Page 12 of 340
10
MANUSEAMENTO
POSTO DE CONDUÇÃO
Áudio Menu do ecrã do quadro
de bordo. Menu do ecrã multifunções.
Telefone Regulador e Limitador de
velocidade
As teclas " SET+, PAUSE, VOL+,
MUTE" possuem uma identifi cação ao
tocar para facilitar a sua utilização. Activação do comando
vocal ou apresentação das
instruções de navegação MODO: selecção do tipo de
informação apresentada no
ecrã multifunções.
150-151
Page 13 of 340
11
MANUSEAMENTO
INSTALAR-SE CORRECTAMENTE
1.
Regulações longitudinal, da altura e
da inclinação do assento do banco.
2.
Regulação da inclinação das costas
do banco.
3.
Regulação da parte superior das
costas do banco.
4.
Regulação 2 eixos de apoio lombar.
5.
Função de massagem.
6.
Comando do banco aquecido.
A.
Regulação da inclinação das costas
do banco.
B.
Regulação da altura do assento do banco.
C.
Comando de banco aquecido.
D.
Regulação longitudinal do banco.
E.
Regulação do apoio lombar.
Memorização
A função de Memorização permite registar
as regulações do banco e a climatização
no posto de condução. Para o posicionamento correcto
do
reenvio do cinto de segurança, este de-
verá passar no centro do ombro
)
Para regular o cinto de segurança
em altura, aperte o comando e faça-
o deslizar
no sentido desejado.
Regulação do cinto de
segurança em altura
Bancos dianteiros
Regulações eléctricas
Regulações manuais
62
63
122
65

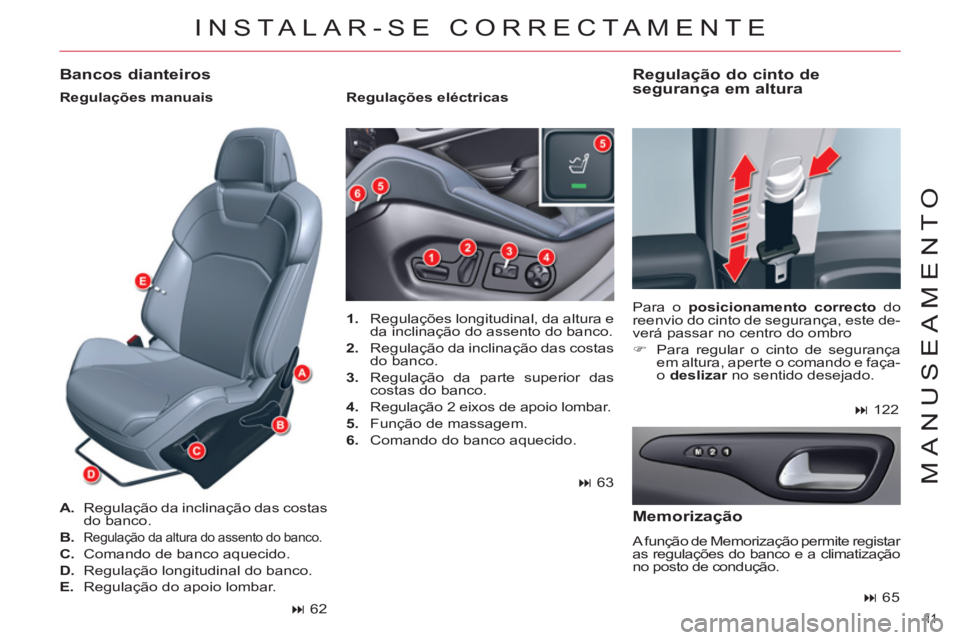

Page 14 of 340
12
MANUSEAMENTO
INSTALAR-SE CORRECTAMENTE
Retrovisor interior
electrocromado
)
Desbloqueie o volante empurrando
o comando A
para a frente.
)
Ajuste a altura e a profundidade do
volante e, em seguida, bloqueie pu-
xando o comando até ao fundo.
Regulação do volante
Retrovisores exteriores
eléctricos
1.
Selecção do retrovisor:
A.
Lado esquerdo.
B.
Lado direito.
C.
Rebatimento/Abertura.
2.
Comando de orientação do espelho
seleccionado
67
Modelo dia/noite automático
1.
Detecção automática do modo dia/
noite.
2.
Orientação do retrovisor.
68
68
Como medida de segurança, estas
manobras não devem ser efectua-
das com o veículo em movimento.
Page 15 of 340
13
MANUSEAMENTO
VER CORRECTAMENTE
Limpa-vidros dianteiro
Posições do comando
2
Funcionamento rápido das escovas.
1
Funcionamento normal das escovas.
I
Funcionamento intermitente das escovas.
0
Paragem.
Iluminação
Luzes de presença.
Luzes de cruzamento ou de
estrada. Luzes apagadas.
)
Puxe o comando a fundo
para si, para
inverter as luzes de cruzamento/luzes
de estrada.
Faróis de nevoeiro dian-
teiros e luzes de nevoeiro
acesas. Luzes de nevoeiro dianteiras
acesas.
Acendimento automático das luzes.
Limpa-vidros traseiro (Tourer)
)
Rode o comando C
para a posição
pretendida.
Parado
Movimento intermitente das escovas
Lava-vidros
Anel A
Anel B
88
Lava-vidros
)
Puxe para si o comando do limpa-
vidros.
94-95
94
Uma impulsão para baixo:
- Auto:
Funcionamento automático
das escovas activado.
- Funcionamento das escovas num
movimento único.
Após cada vez que a ignição é desli-
gada durante mais de um minuto, é
necessário activar novamente o funcio-
namento automático das escovas.
Page 16 of 340
14
MANUSEAMENTO
VENTILAR CORRECTAMENTE
Ar condicionado automático bizona
Regulação da distribuição
de ar do lado do condutor. Funcionamento
automático do lado do
passageiro. Regulação da temperatura
do lado do condutor. Regulação da distribuição de
ar do lado do passageiro.
Desembaciamento -
Descongelamento traseiro e dos
retrovisores exteriores. Recirculação de ar Entrada
de ar exterior. Desembaciamento -
Descongelamento
dianteiro.
Funcionamento
automático do lado do
condutor.
Utilize, de preferência, o funcionamento completamente automático, através da tecla " AUTO
". Regulação da temperatura
do lado do passageiro.
Activação/desactivação
do ar condicionado. Regulação do débito de ar.
54
Page 17 of 340
15
MANUSEAMENTO
VIGIAR CORRECTAMENTE
Quadro de Bordo
O sinal de perigo também
funciona com a ignição
desligada.
A.
Sonda de combustível e avisador de nível mínimo de
combustível.
B.
Informação do Limitador/Regulador de velocidade.
C.
Temperatura do líquido de arrefecimento.
D.
Indicador de velocidade.
E.
Ecrã do quadro de bordo.
F.
Conta-quilómetros.
G.
Comando de reposição a zeros do conta-quilómetros
diário.
H.
Conta-rotações.
I.
Temperatura do óleo do motor.
J.
Apresentação das informações da caixa de velocidades
automática.
- Com a ignição ligada, os avisadores de alerta laranja
e vermelho acendem-se.
- Com o motor em funcionamento, estes avisadores
deverão apagar-se.
- Se os avisadores permanecerem acesos, consulte
o capítulo "Controlo da marcha".
Comando do sinal de perigo
26
116
Page 18 of 340
16
MANUSEAMENTO
VIGIAR CORRECTAMENTE
Detecção de pressão baixa dos
pneus
O sistema de detecção de pressão
baixa dos pneus é uma ajuda à condu-
ção que o informa sobre o estado dos
pneus.
Não substitui nem a vigilância, nem a
responsabilidade do condutor.
Modo de economia de energia
Após desligar o motor, determinadas
funções (auto-rádio, limpa-vidros, ele-
vador de vidros, tecto de abrir, bancos
eléctricos, telefone, vídeo, iluminação
interior, tampa da mala motorizada, etc.)
só são alimentadas electricamente du-
rante um máximo de uma hora, para não
descarregar a bateria completamente.
Este tempo pode ser bastante menor se
a carga da bateria se encontrar fraca. Quando este período de tempo termi-
nar, é apresentada uma mensagem no
ecrã do quadro de bordo e as funções
activas são colocadas em vigilância.
Estas funções serão activadas automatica-
mente ao efectuar o arranque do veículo.
117
200
Page 19 of 340
17
MANUSEAMENTO
GARANTIR A SEGURANÇA DOS PASSAGEIROS
Neutralização do airbag frontal
do passageiro
Segurança para crianças
Cintos de segurança e airbag
frontal do passageiro
O estado colocado/removido dos cin-
tos de segurança de cada categoria de
bancos é indicado através do acendi-
mento ou acendimento intermitente dos
avisadores associados aos lugares:
A.
Avisador de não colocação/remoção dos cin-
tos de segurança dianteiros e/ou traseiros.
B.
Avisador do cinto de segurança dian-
teiro esquerdo.
C.
Avisador do cinto de segurança dian-
teiro direito.
D.
Avisador do cinto de segurança traseiro
direito.
E.
Avisador do cinto de segurança tra-
seiro central.
F.
Avisador do cinto de segurança tra-
seiro esquerdo.
G.
Avisador de neutralização do airbag
frontal do passageiro.
H.
Avisador de activação da do airbag
frontal do passageiro.
35, 37-38
Para poder utilizar uma cadeira para
crianças de costas para a estrada no lu-
gar do passageiro dianteiro, é imperativo
neutralizar o airbag do passageiro.
Para tal:
)
Com a ignição desligada, introduza
a chave no contactor I
.
)
Rode a chave para a posição " OFF
";
o airbag do passageiro é neutralizado.
O avisador de neutralização G
do airbag
frontal do passageiro acende-se com a
ignição ligada.
125
Permite neutralizar os comandos tra-
seiros dos elevadores de vidros e a
abertura das portas traseiras a partir do
interior. A segurança eléctrica é activada
ao premir o comando J
.
A activação da função é assinalada
pela apresentação de uma mensagem
no ecrã do quadro de bordo e pelo avi-
sador do comando J
.
115
Page 20 of 340
!!!
18
MANUSEAMENTO
Travão de estacionamento eléctrico
Não deixe uma criança sozinha
no interior do veículo, com a ig-
nição ligada, uma vez que esta
pode desengrenar o travão de
estacionamento.
Ajuda ao arranque em zona
inclinada
Funcionamento manual
O engrenamento/desengrenamento
MANUAL do travão de estacionamen-
to é possível, de forma permanente,
ao puxar/empurrar o manípulo de co-
mando B
e ao pressionar o pedal de
travão.
Antes de sair do ve-
ículo, verifi que que
o avisador A (!)
(ver-
melho) do travão de
estacionamento se encontra aceso
fi xamente no quadro de bordo e que o
avisador P
(vermelho) do manípulo de
comando B
se encontra aceso.
Com o motor em funcionamento,
se sair do veículo, engrene manual-
mente o travão de estacionamento.
Não saia do veículo durante a
fase de imobilização temporária
da ajuda ao arranque em zona
inclinada. Para ajudar no arranque em zona incli-
nada, o seu veículo encontra-se equi-
pado com um sistema que o mantém
imobilizado durante breves instantes
(cerca de 2 segundos), tempo em que
passa do pedal de travão para o do
acelerador.
Esta função só fi ca activa quando:
- O veículo tiver sido imobilizado
completamente, com o pé sobre o
pedal de travão.
- Se verifi carem determinadas condi-
ções de inclinação.
- A porta do condutor se encontrar
fechada. Antes de sair do ve-
ículo, verifi que que
o avisador A (!)
(ver-
melho) do travão de
estacionamento se encontra aceso
fi xamente no quadro de bordo e que o
avisador P
(vermelho) do manípulo de
comando B
se encontra aceso.
Funcionamento automático
Ao iniciar o movimento do veículo, o tra-
vão de estacionamento desengrena-se
automaticamente de forma progressiva.
Com o veículo parado, o travão de esta-
cionamento é engrenado automatica-
mente quando o motor é desligado.
CONDUZIR CORRECTAMENTE
130
136
129
