Page 181 of 340
XI
179
PRAKTIČNE INFORMACIJE

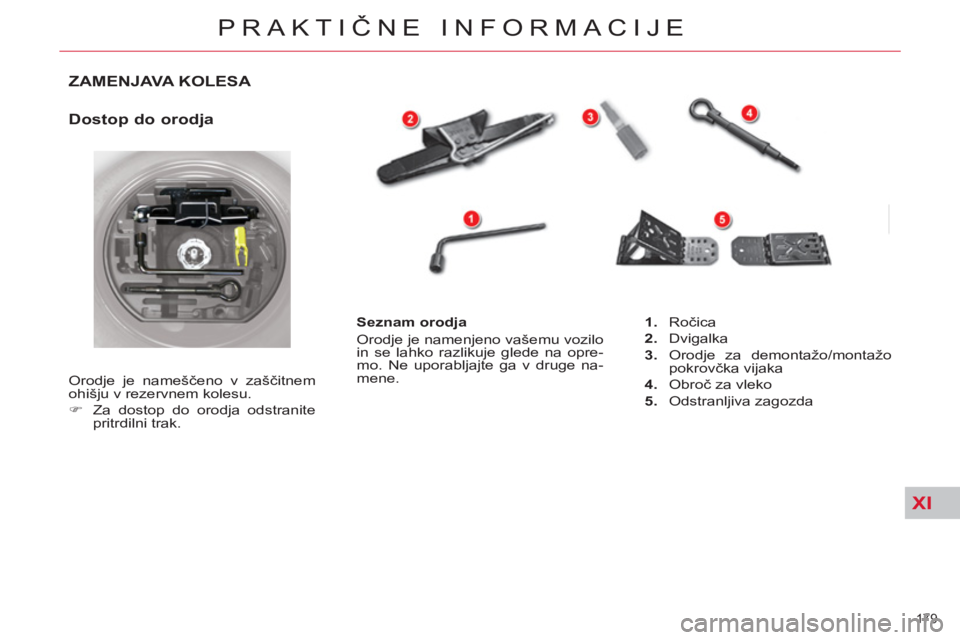

ZAMENJAVA KOLESA
Dostop do orodja
Orodje je nameščeno v zaščitnem
ohišju v rezervnem kolesu.
)
Za dostop do orodja odstranite
pritrdilni trak.
Seznam orodja
Orodje je namenjeno vašemu vozilo
in se lahko razlikuje glede na opre-
mo. Ne uporabljajte ga v druge na-
mene.
1.
Ročica
2.
Dvigalka
3.
Orodje za demontažo/montažo
pokrovčka vijaka
4.
Obroč za vleko
5.
Odstranljiva zagozda
Page 182 of 340
XI
!
180
PRAKTIČNE INFORMACIJE

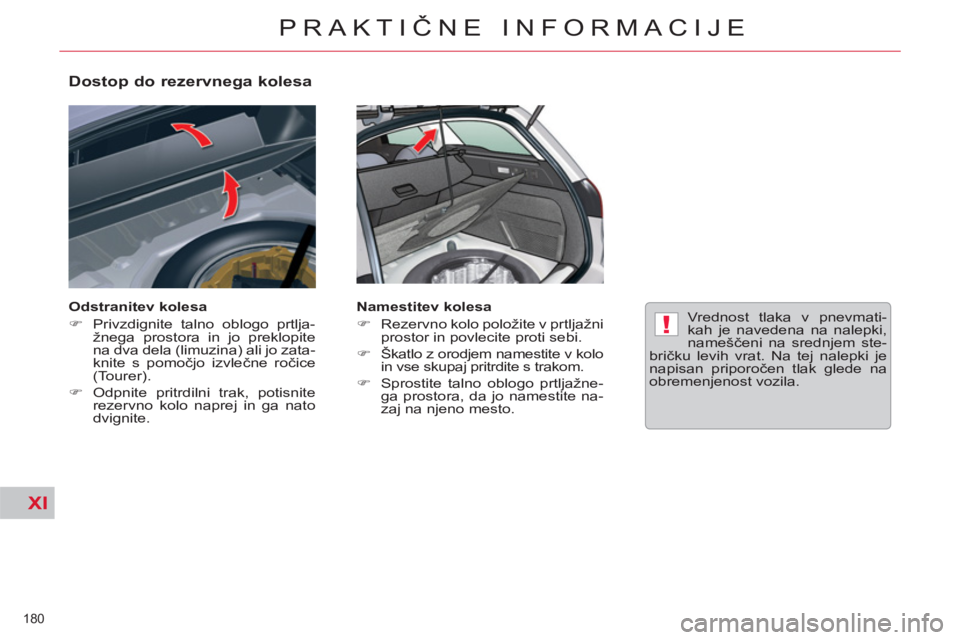

Dostop do rezervnega kolesa
Odstranitev kolesa
)
Privzdignite talno oblogo prtlja-
žnega prostora in jo preklopite
na dva dela (limuzina) ali jo zata-
knite s pomočjo izvlečne ročice
(Tourer).
)
Odpnite pritrdilni trak, potisnite
rezervno kolo naprej in ga nato
dvignite.
Namestitev kolesa
)
Rezervno kolo položite v prtljažni
prostor in povlecite proti sebi.
)
Škatlo z orodjem namestite v kolo
in vse skupaj pritrdite s trakom.
)
Sprostite talno oblogo prtljažne-
ga prostora, da jo namestite na-
zaj na njeno mesto.
Vrednost tlaka v pnevmati-
kah je navedena na nalepki,
nameščeni na srednjem ste-
bričku levih vrat. Na tej nalepki je
napisan priporočen tlak glede na
obremenjenost vozila.
Page 183 of 340
XI
!
181
PRAKTIČNE INFORMACIJE
Odstranitev kolesa
)
Vozilo postavite na ravna in ne-
drseča tla. Zategnite parkirno
zavoro.
)
Če je vozilo opremljeno z vzme-
tenjem Hydractive III+, pri delu-
jočem motorju v prostem teku,
nastavite najvišjo višino podvoz-
ja.
)
Izključite kontakt in vključite prvo
ali vzvratno prestavo glede na na-
klon tal (pri vozilih s samodejnim
menjalnikom izberite položaj P
).
)
Če je vozilo opremljeno z vzme-
tenjem Hydractive III+, namesti-
te zagozdo ne glede na smer
naklona pred sprednje kolo, ki
je na nasprotni strani kot predrto
kolo.
)
Dvigalko namestite na eno od
štirih za to predvidenih mest na
podvozju v bližini koles. Z ročico
jo odvijte, da se opre na tla.
)
Snemite pokrovček z vsakega
vijaka s pomočjo orodja 3
.
)
Popustite kolesne vijake.
Pred namestitvijo dvigalke:
)
vedno nastavite višino podvoz-
ja v najvišji položaj in to nastavi-
tev ohranite toliko časa, dokler
dvigalke ne namestite pod vo-
zilo (hidravličnih nastavitev ne
uporabljajte več),
)
vozilo imobilizirajte na ravnih,
trdnih in nespolzkih tleh,
)
obvezno se prepričajte, da so
potniki zapustili vozilo in so se
umaknili na varno mesto.
Ne opravljajte nikakršnih del pod
dvignjenim vozilom, ki je naslonje-
no zgolj na dvigalko.
Dvigalka in orodje sta specifi čna
za vaše vozilo. Ne uporabljajte ju v
druge namene.
Čimprej ponovno namestite popra-
vljeno rezervno kolo.
)
Ponovno obračajte ročico na dvi-
galki, vse dokler ni kolo za nekaj
centimetrov dvignjeno od tal.
)
Odvijte vijake in snemite kolo.
Page 184 of 340
XI
!
182
PRAKTIČNE INFORMACIJE

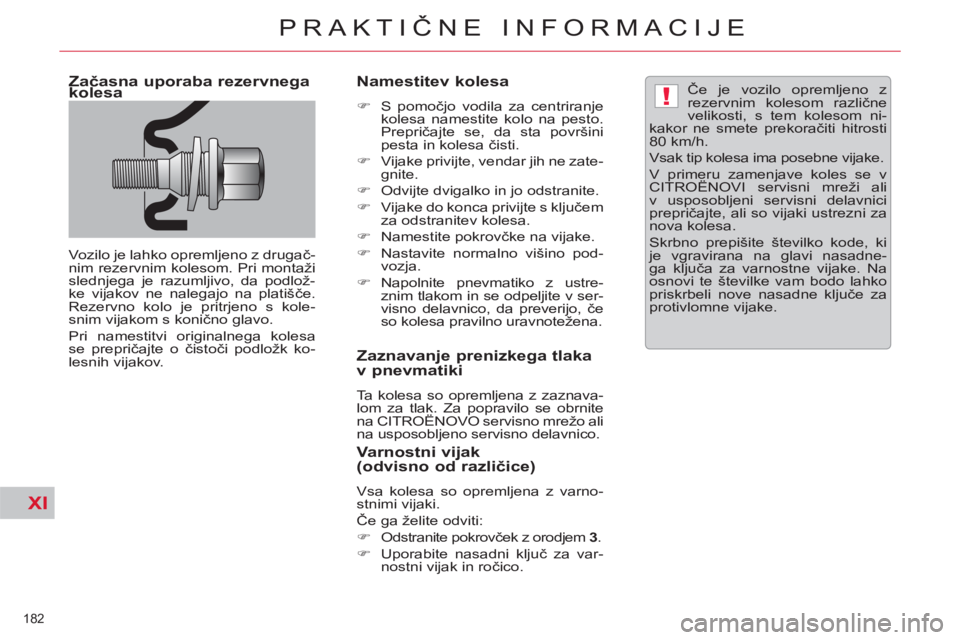

Začasna uporaba rezervnega
kolesa
Vozilo je lahko opremljeno z drugač-
nim rezervnim kolesom. Pri montaži
slednjega je razumljivo, da podlož-
ke vijakov ne nalegajo na platišče.
Rezervno kolo je pritrjeno s kole-
snim vijakom s konično glavo.
Pri namestitvi originalnega kolesa
se prepričajte o čistoči podložk ko-
lesnih vijakov.
Namestitev kolesa
)
S pomočjo vodila za centriranje
kolesa namestite kolo na pesto.
Prepričajte se, da sta površini
pesta in kolesa čisti.
)
Vijake privijte, vendar jih ne zate-
gnite.
)
Odvijte dvigalko in jo odstranite.
)
Vijake do konca privijte s ključem
za odstranitev kolesa.
)
Namestite pokrovčke na vijake.
)
Nastavite normalno višino pod-
vozja.
)
Napolnite pnevmatiko z ustre-
znim tlakom in se odpeljite v ser-
visno delavnico, da preverijo, če
so kolesa pravilno uravnotežena.
Zaznavanje prenizkega tlaka
v pnevmatiki
Ta kolesa so opremljena z zaznava-
lom za tlak. Za popravilo se obrnite
na CITROËNOVO servisno mrežo ali
na usposobljeno servisno delavnico.
Varnostni vijak
(odvisno od različice)
Vsa kolesa so opremljena z varno-
stnimi vijaki.
Če ga želite odviti:
)
Odstranite pokrovček z orodjem 3
.
)
Uporabite nasadni ključ za var-
nostni vijak in ročico.
Če je vozilo opremljeno z
rezervnim kolesom različne
velikosti, s tem kolesom ni-
kakor ne smete prekoračiti hitrosti
80 km/h.
Vsak tip kolesa ima posebne vijake.
V primeru zamenjave koles se v
CITROËNOVI
servisni mreži
ali
v
usposobljeni servisni delavnici
prepričajte, ali so vijaki ustrezni za
nova kolesa.
Skrbno prepišite številko kode, ki
je vgravirana na glavi nasadne-
ga ključa za varnostne vijake. Na
osnovi te številke vam bodo lahko
priskrbeli nove nasadne ključe za
protivlomne vijake.
Page 185 of 340
XI
!
183
PRAKTIČNE INFORMACIJE

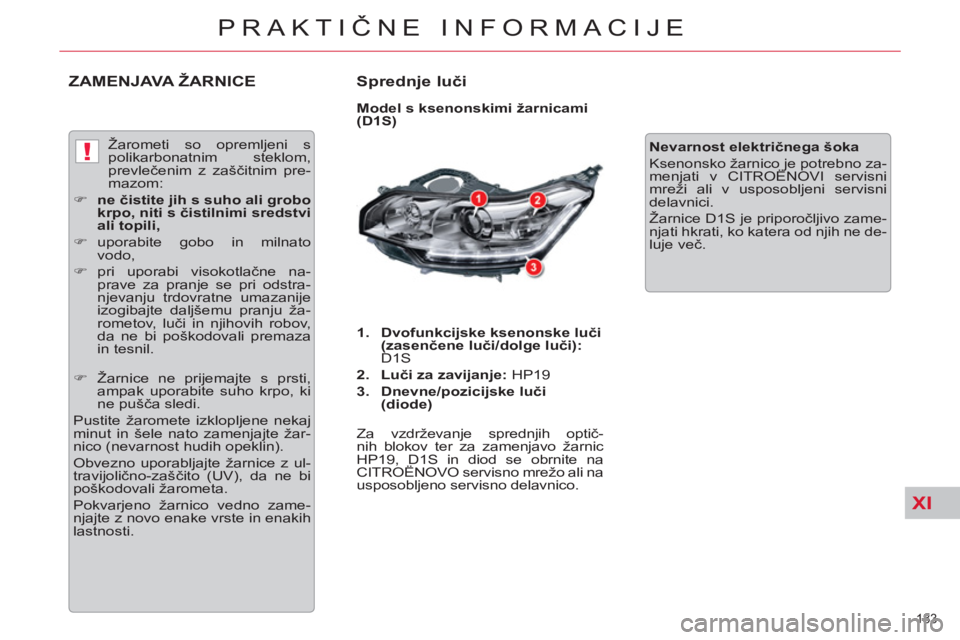

ZAMENJAVA ŽARNICE
Sprednje luči
Model s ksenonskimi žarnicami
(D1S)
1.
Dvofunkcijske ksenonske luči
(zasenčene luči/dolge luči):
D1S
2.
Luči za zavijanje:
HP19
3.
Dnevne/pozicijske luči
(diode)
Za vzdrževanje sprednjih optič-
nih blokov ter za zamenjavo žarnic
HP19, D1S in diod se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Nevarnost električnega šoka
Ksenonsko žarnico je potrebno za-
menjati v CITROËNOVI servisni
mreži ali v usposobljeni servisni
delavnici.
Žarnice D1S je priporočljivo zame-
njati hkrati, ko katera od njih ne de-
luje več. Žarometi so opremljeni s
polikarbonatnim steklom,
prevlečenim z zaščitnim pre-
mazom:
)
ne čistite jih s suho ali grobo
krpo, niti s čistilnimi sredstvi
ali topili,
)
uporabite gobo in milnato
vodo,
)
pri uporabi visokotlačne na-
prave za pranje se pri odstra-
njevanju trdovratne umazanije
izogibajte daljšemu pranju ža-
rometov, luči in njihovih robov,
da ne bi poškodovali premaza
in tesnil.
)
Žarnice ne prijemajte s prsti,
ampak uporabite suho krpo, ki
ne pušča sledi.
Pustite žaromete izklopljene nekaj
minut in šele nato zamenjajte žar-
nico (nevarnost hudih opeklin).
Obvezno uporabljajte žarnice z ul-
travijolič
no-zaščito (UV), da ne bi
poškodovali žarometa.
Pokvarjeno žarnico vedno zame-
njajte z novo enake vrste in enakih
lastnosti.
Page 186 of 340
XI
184
PRAKTIČNE INFORMACIJE

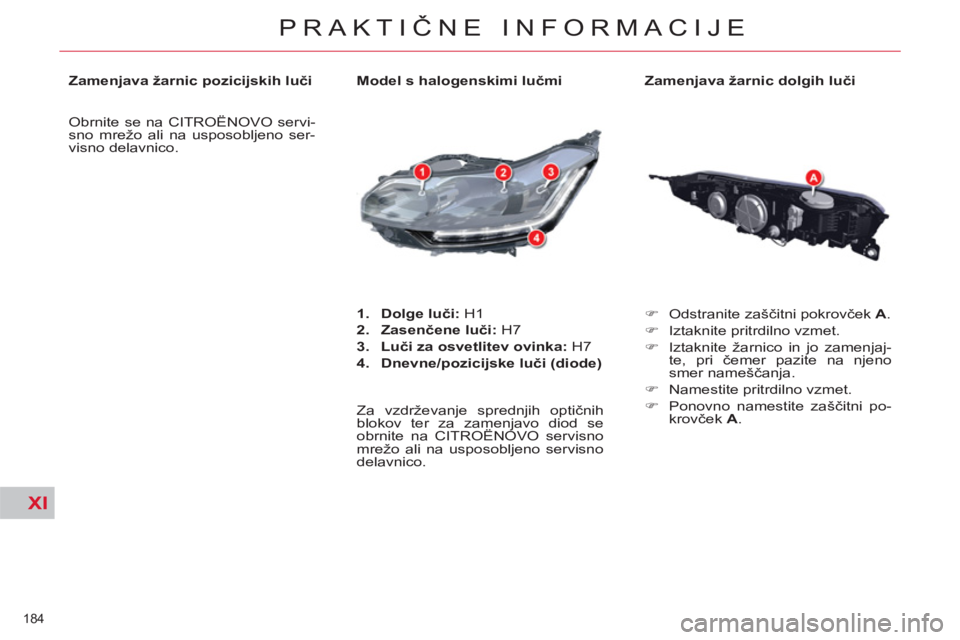

Zamenjava žarnic dolgih luči
)
Odstranite zaščitni pokrovček A
.
)
Iztaknite pritrdilno vzmet.
)
Iztaknite žarnico in jo zamenjaj-
te, pri čemer pazite na njeno
smer nameščanja.
)
Namestite pritrdilno vzmet.
)
Ponovno namestite zaščitni po-
krovček A
.
Model s halogenskimi lučmi
1.
Dolge luči:
H1
2.
Zasenčene luči:
H7
3.
Luči za osvetlitev ovinka:
H7
4.
Dnevne/pozicijske luči (diode)
Za vzdrževanje sprednjih optičnih
blokov ter za zamenjavo diod se
obrnite na CITROËNOVO servisno
mrežo ali na usposobljeno servisno
delavnico.
Zamenjava žarnic pozicijskih luči
Obrnite se na CITROËNOVO servi-
sno mrežo ali na usposobljeno ser-
visno delavnico.
Page 187 of 340
XI
185
PRAKTIČNE INFORMACIJE

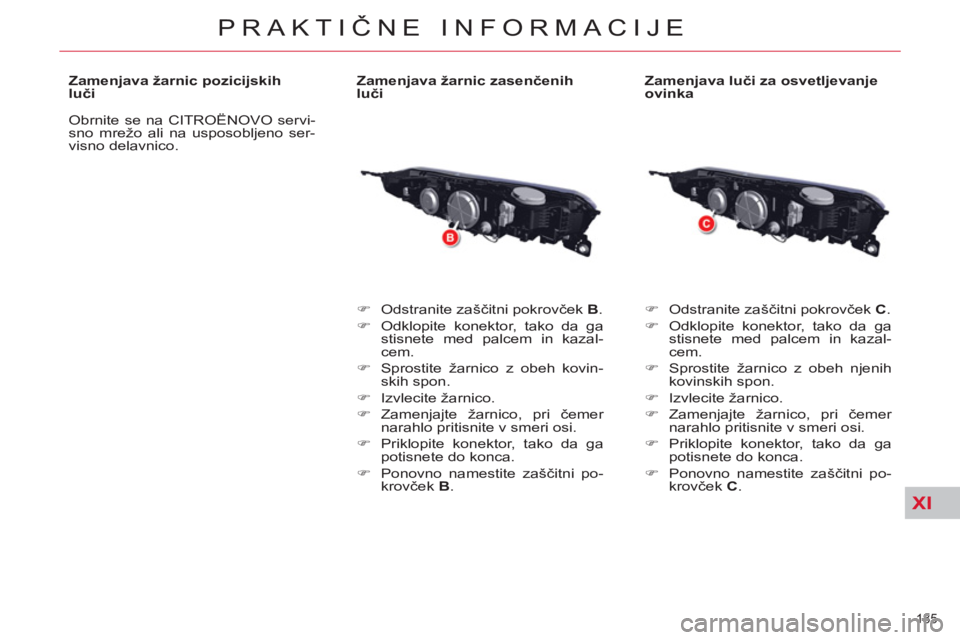

Zamenjava žarnic pozicijskih
luči
Obrnite se na CITROËNOVO servi-
sno mrežo ali na usposobljeno ser-
visno delavnico.
Zamenjava žarnic zasenčenih
luči
)
Odstranite zaščitni pokrovček B
.
)
Odklopite konektor, tako da ga
stisnete med palcem in kazal-
cem.
)
Sprostite žarnico z obeh kovin-
skih spon.
)
Izvlecite žarnico.
)
Zamenjajte žarnico, pri čemer
narahlo pritisnite v smeri osi.
)
Priklopite konektor, tako da ga
potisnete do konca.
)
Ponovno namestite zaščitni po-
krovček B
.
Zamenjava luči za osvetljevanje
ovinka
)
Odstranite zaščitni pokrovček C
.
)
Odklopite konektor, tako da ga
stisnete med palcem in kazal-
cem.
)
Sprostite žarnico z obeh njenih
kovinskih spon.
)
Izvlecite žarnico.
)
Zamenjajte žarnico, pri čemer
narahlo pritisnite v smeri osi.
)
Priklopite konektor, tako da ga
potisnete do konca.
)
Ponovno namestite zaščitni po-
krovček C
.
Page 188 of 340
XI
186
PRAKTIČNE INFORMACIJE

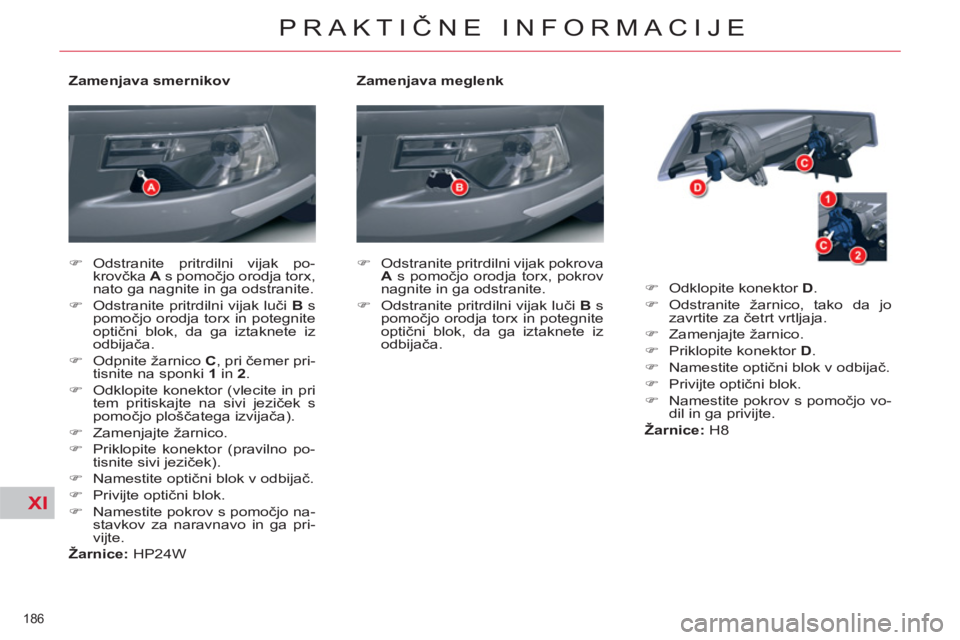

Zamenjava meglenk
)
Odstranite pritrdilni vijak pokrova
A
s pomočjo orodja torx, pokrov
nagnite in ga odstranite.
)
Odstranite pritrdilni vijak luči B
s
pomočjo orodja torx in potegnite
optični blok, da ga iztaknete iz
odbijača.
)
Odklopite konektor D
.
)
Odstranite žarnico, tako da jo
zavrtite za četrt vrtljaja.
)
Zamenjajte žarnico.
)
Priklopite konektor D
.
)
Namestite optični blok v odbijač.
)
Privijte optični blok.
)
Namestite pokrov s pomočjo vo-
dil in ga privijte.
Žarnice:
H8
Zamenjava smernikov
)
Odstranite pritrdilni vijak po-
krovčka A
s pomočjo orodja torx,
nato ga nagnite in ga odstranite.
)
Odstranite pritrdilni vijak luči B
s
pomočjo orodja torx in potegnite
optični blok, da ga iztaknete iz
odbijača.
)
Odpnite žarnico C
, pri čemer pri-
tisnite na sponki 1
in 2
.
)
Odklopite konektor (vlecite in pri
tem pritiskajte na sivi jeziček s
pomočjo ploščatega izvijača).
)
Zamenjajte žarnico.
)
Priklopite konektor (pravilno po-
tisnite sivi jeziček).
)
Namestite optični blok v odbijač.
)
Privijte optični blok.
)
Namestite pokrov s pomočjo na-
stavkov za naravnavo in ga pri-
vijte.
Žarnice:
HP24W
Page 189 of 340
XI
187
PRAKTIČNE INFORMACIJE
Smernika ni mogoče odpirati.
Če žarnica pregori, zamenjajte celo-
ten smernik.
Obrnite se na CITROËNOVO servi-
sno mrežo ali na usposobljeno ser-
visno delavnico.

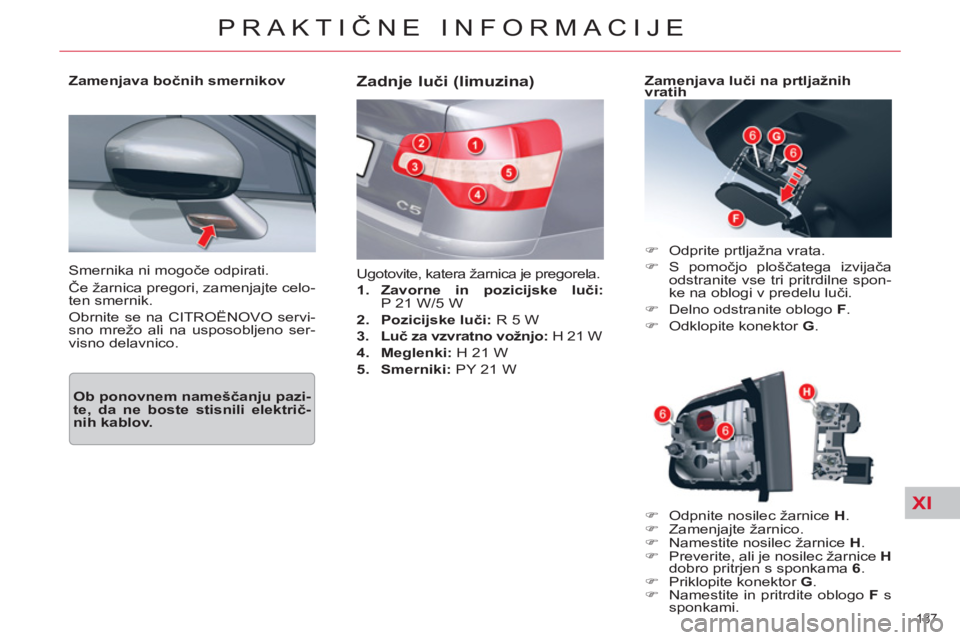

Zamenjava bočnih smernikov
Zadnje luči (limuzina)
Ugotovite, katera žarnica je pregorela.
1.
Zavorne in pozicijske luči:
P 21 W/5 W
2.
Pozicijske luči:
R 5 W
3.
Luč za vzvratno vožnjo:
H 21 W
4.
Meglenki:
H 21 W
5.
Smerniki:
PY 21 W
)
Odprite prtljažna vrata.
)
S pomočjo ploščatega izvijača
odstranite vse tri pritrdilne spon-
ke na oblogi v predelu luči.
)
Delno odstranite oblogo F
.
)
Odklopite konektor G
.
Zamenjava luči na prtljažnih
vratih
)
Odpnite nosilec žarnice H
.
)
Zamenjajte žarnico.
)
Namestite nosilec žarnice H
.
)
Preverite, ali je nosilec žarnice H
dobro pritrjen s sponkama 6
.
)
Priklopite konektor G
.
)
Namestite in pritrdite oblogo F
s
sponkami.
Ob ponovnem nameščanju pazi-
te, da ne boste stisnili električ-
nih kablov.
Page 190 of 340
XI
188
PRAKTIČNE INFORMACIJE

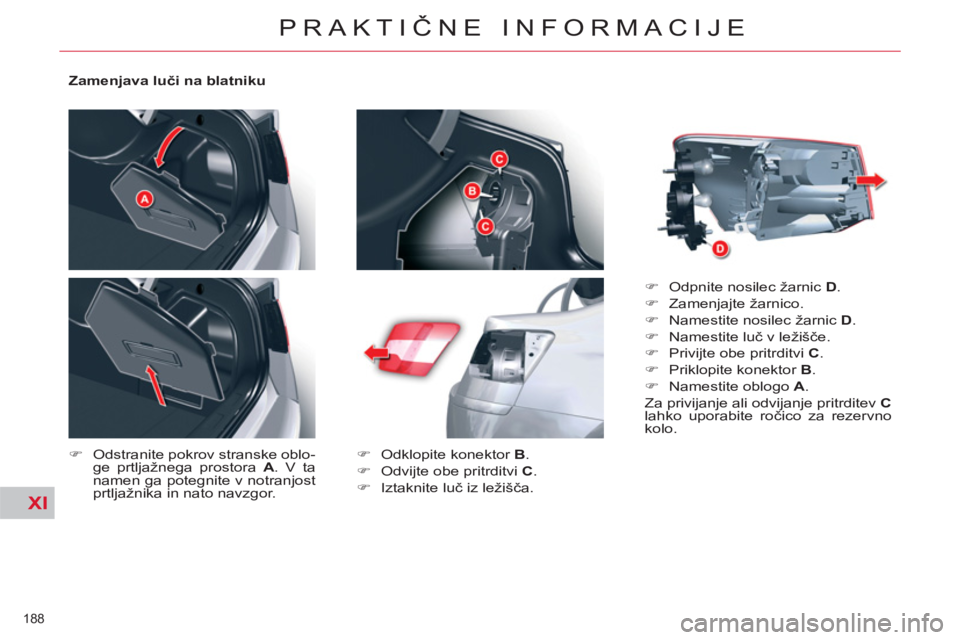

Zamenjava luči na blatniku
)
Odstranite pokrov stranske oblo-
ge prtljažnega prostora A
. V ta
namen ga potegnite v notranjost
prtljažnika in nato navzgor.
)
Odklopite konektor B
.
)
Odvijte obe pritrditvi C
.
)
Iztaknite luč iz ležišča.
)
Odpnite nosilec žarnic D
.
)
Zamenjajte žarnico.
)
Namestite nosilec žarnic D
.
)
Namestite luč v ležišče.
)
Privijte obe pritrditvi C
.
)
Priklopite konektor B
.
)
Namestite oblogo A
.
Za privijanje ali odvijanje pritrditev C
lahko uporabite ročico za rezervno
kolo.
