CITROEN C5 2012 Navodila Za Uporabo (in Slovenian)

XI
189
PRAKTIČNE INFORMACIJE

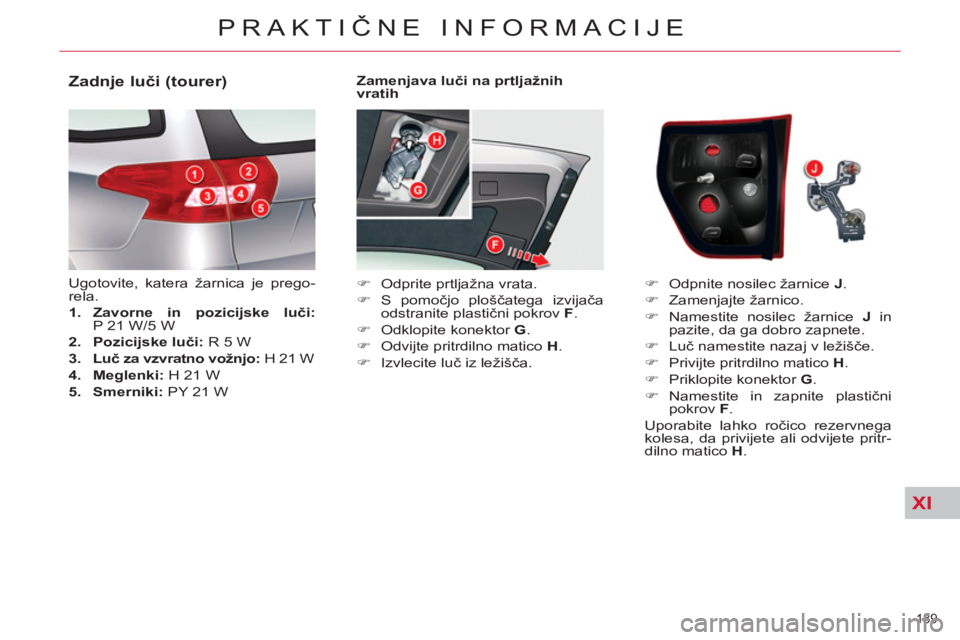

Zamenjava luči na prtljažnih
vratih


)
Odprite prtljažna vrata.

)
S pomočjo ploščatega izvijača
odstranite plastični pokrov F
.

)
Odklopite konektor G
.

)
Odvijte pritrdilno matico H
.

)
Izvlecite luč iz ležišča.



























Zadnje luči (tourer)

Ugotovite, katera žarnica je prego-
rela.


1.
Zavorne in pozicijske luči:

P 21 W/5 W

2.
Pozicijske luči:
R 5 W

3.
Luč za vzvratno vožnjo:
H 21 W

4.
Meglenki:
H 21 W

5.
Smerniki:
PY 21 W
)
Odpnite nosilec žarnice J
.

)
Zamenjajte žarnico.

)
Namestite nosilec žarnice J
in
pazite, da ga dobro zapnete.

)
Luč namestite nazaj v ležišče.

)
Privijte pritrdilno matico H
.

)
Priklopite konektor G
.

)
Namestite in zapnite plastični
pokrov F
.
Uporabite lahko ročico rezervnega
kolesa, da privijete ali odvijete pritr-
dilno matico H
.

XI
190
PRAKTIČNE INFORMACIJE

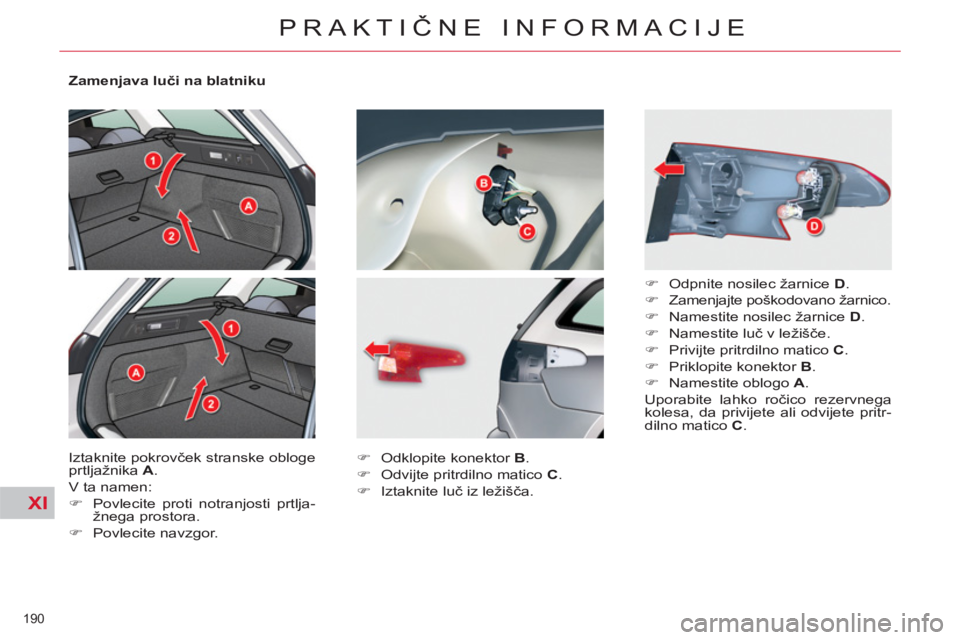

Zamenjava luči na blatniku
Iztaknite pokrovček stranske obloge
prtljažnika A
.
V ta namen:


)
Povlecite proti notranjosti prtlja-
žnega prostora.

)
Povlecite navzgor.
)
Odklopite konektor B
.

)
Odvijte pritrdilno matico C
.

)
Iztaknite luč iz ležišča.
)
Odpnite nosilec žarnice D
.

)
Zamenjajte poškodovano žarnico.

)
Namestite nosilec žarnice D
.

)
Namestite luč v ležišče.

)
Privijte pritrdilno matico C
.

)
Priklopite konektor B
.

)
Namestite oblogo A
.
Uporabite lahko ročico rezervnega
kolesa, da privijete ali odvijete pritr-
dilno matico C
.

XI
191
PRAKTIČNE INFORMACIJE

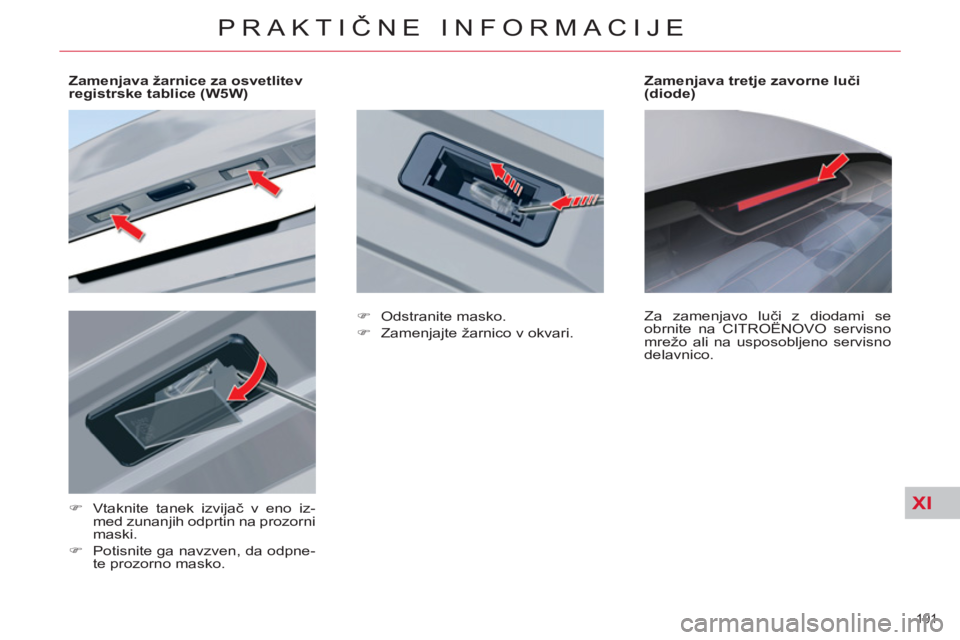

Zamenjava žarnice za osvetlitev
registrske tablice (W5W)







)
Vtaknite tanek izvijač v eno iz-
med zunanjih odprtin na prozorni
maski.

)
Potisnite ga navzven, da odpne-
te prozorno masko.

Zamenjava tretje zavorne luči
(diode)
Za zamenjavo luči z diodami se
obrnite na CITROËNOVO servisno
mrežo ali na usposobljeno servisno
delavnico.

)
Odstranite masko.

)
Zamenjajte žarnico v okvari.

XI
192
PRAKTIČNE INFORMACIJE

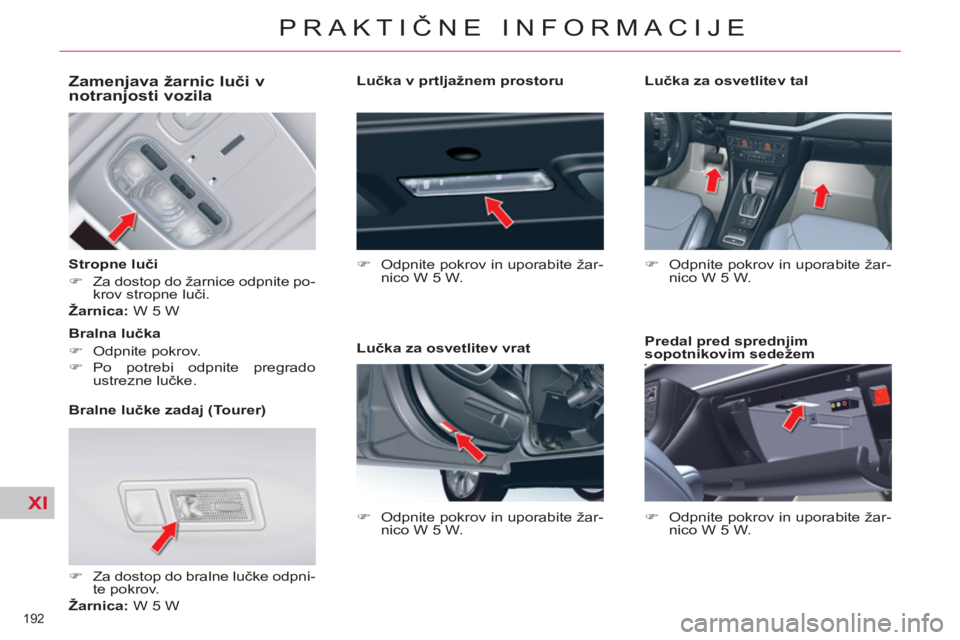

Zamenjava žarnic luči v
notranjosti vozila

Stropne luči


)
Za dostop do žarnice odpnite po-
krov stropne luči.

Žarnica:
W 5 W

Bralne lučke zadaj (Tourer)


)
Za dostop do bralne lučke odpni-
te pokrov.

Žarnica:
W 5 W
Bralna lučka


)
Odpnite pokrov.

)
Po potrebi odpnite pregrado
ustrezne lučke.

Lučka v prtljažnem prostoru


)
Odpnite pokrov in uporabite žar-
nico W 5 W.


Lučka za osvetlitev vrat


)
Odpnite pokrov in uporabite žar-
nico W 5 W.

Lučka za osvetlitev tal


)
Odpnite pokrov in uporabite žar-
nico W 5 W.


Predal pred sprednjim
sopotnikovim sedežem


)
Odpnite pokrov in uporabite žar-
nico W 5 W.

XI
193
PRAKTIČNE INFORMACIJE

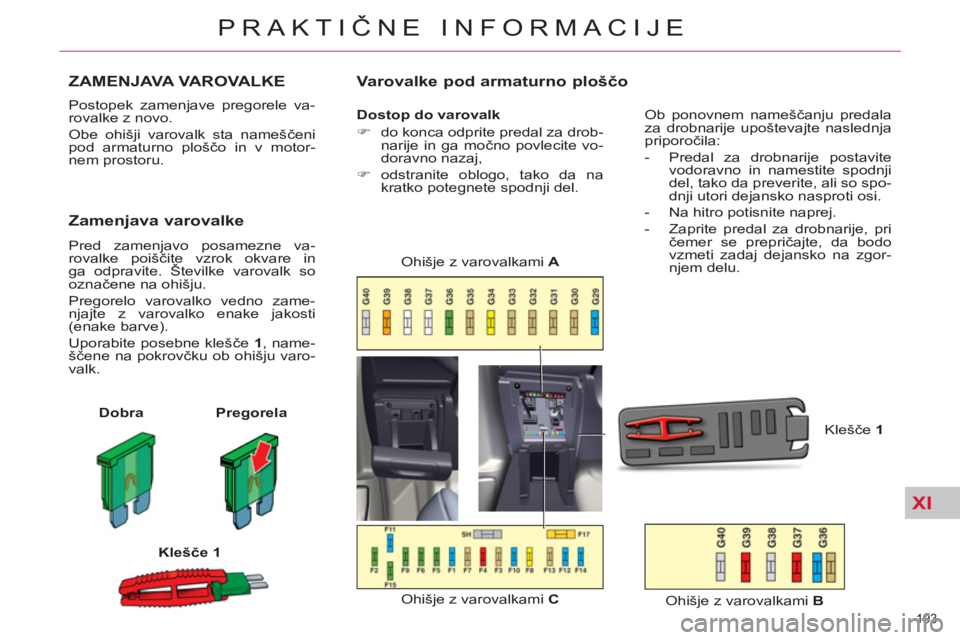

ZAMENJAVA VAROVALKE

Postopek zamenjave pregorele va-
rovalke z novo.
Obe ohišji varovalk sta nameščeni
pod armaturno ploščo in v motor-
nem prostoru.

Zamenjava varovalke

Pred zamenjavo posamezne va-
rovalke poiščite vzrok okvare in
ga odpravite. Številke varovalk so
označene na ohišju.
Pregorelo varovalko vedno zame-
njajte z varovalko enake jakosti
(enake barve).
Uporabite posebne klešče 1
, name-
ščene na pokrovčku ob ohišju varo-
valk.

Dobra

Pregorela


Klešče 1




Varovalke pod armaturno ploščo


Dostop do varovalk


)
do konca odprite predal za drob-
narije in ga močno povlecite vo-
doravno nazaj,

)
odstranite oblogo, tako da na
kratko potegnete spodnji del.
Ohišje z varovalkami C
Ohišje z varovalkami A

Klešče 1

Ob ponovnem nameščanju predala
za drobnarije upoštevajte naslednja
priporočila:


- Predal za drobnarije postavite
vodoravno in namestite spodnji
del, tako da preverite, ali so spo-
dnji utori dejansko nasproti osi.

- Na hitro potisnite naprej.

- Zaprite predal za drobnarije, pri
čemer se prepričajte, da bodo
vzmeti zadaj dejansko na zgor-
njem delu.
Ohišje z varovalkami B

XI
194
PRAKTIČNE INFORMACIJE

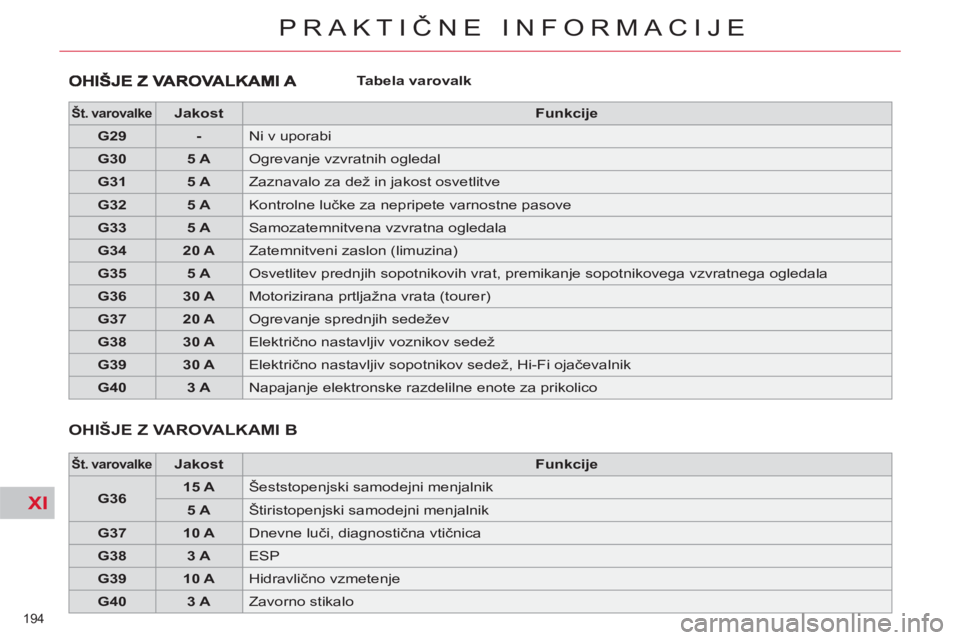

Tabela varovalk




Št. varovalke




Jakost



Funkcije




G29



-

Ni v uporabi


G30



5 A

Ogrevanje vzvratnih ogledal


G31



5 A

Zaznavalo za dež in jakost osvetlitve


G32



5 A

Kontrolne lučke za nepripete varnostne pasove


G33



5 A

Samozatemnitvena vzvratna ogledala


G34



20 A

Zatemnitveni zaslon (limuzina)


G35



5 A

Osvetlitev prednjih sopotnikovih vrat, premikanje sopotnikovega vzvratnega ogledala


G36



30 A

Motorizirana prtljažna vrata (tourer)


G37



20 A

Ogrevanje sprednjih sedežev


G38



30 A

Električno nastavljiv voznikov sedež


G39



30 A

Električno nastavljiv sopotnikov sedež, Hi-Fi ojačevalnik


G40



3 A

Napajanje elektronske razdelilne enote za prikolico

OHIŠJE Z VAROVALKAMI B



Št. varovalke




Jakost



Funkcije




G36



15 A

Šeststopenjski samodejni menjalnik


5 A

Štiristopenjski samodejni menjalnik


G37



10 A

Dnevne luči, diagnostična vtičnica


G38



3 A

ESP


G39



10 A

Hidravlično vzmetenje


G40



3 A

Zavorno stikalo

XI
195
PRAKTIČNE INFORMACIJE

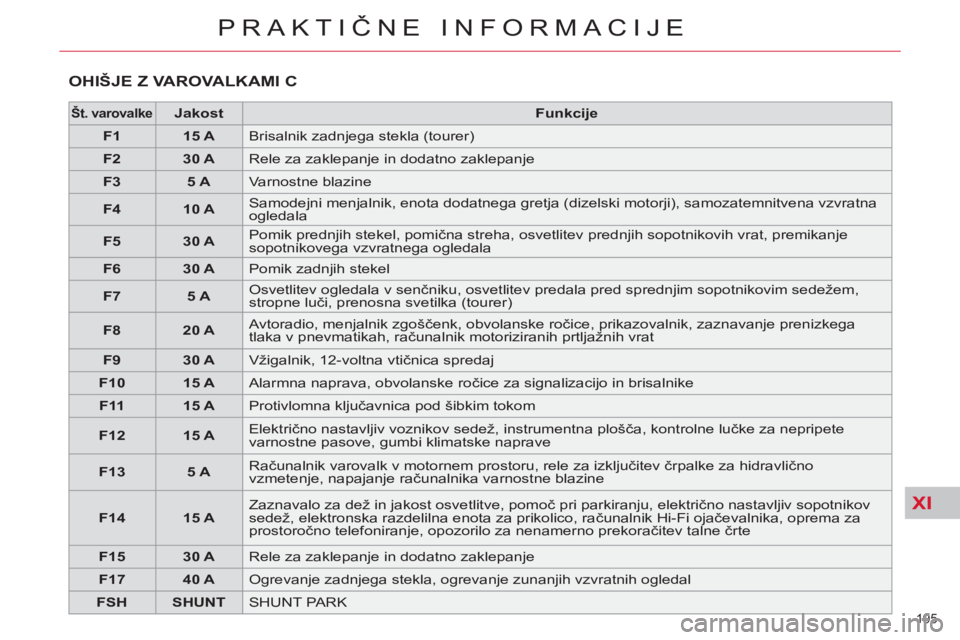

OHIŠJE Z VAROVALKAMI C



Št. varovalke




Jakost



Funkcije




F1



15 A

Brisalnik zadnjega stekla (tourer)


F2



30 A

Rele za zaklepanje in dodatno zaklepanje


F3



5 A

Varnostne blazine


F4



10 A

Samodejni menjalnik, enota dodatnega gretja (dizelski motorji), samozatemnitvena vzvratna
ogledala


F5



30 A

Pomik prednjih stekel, pomična streha, osvetlitev prednjih sopotnikovih vrat, premikanje
sopotnikovega vzvratnega ogledala


F6



30 A

Pomik zadnjih stekel


F7



5 A

Osvetlitev ogledala v senčniku, osvetlitev predala pred sprednjim sopotnikovim sedežem,
stropne luči, prenosna svetilka (tourer)


F8



20 A

Avtoradio, menjalnik zgoščenk, obvolanske ročice, prikazovalnik, zaznavanje prenizkega
tlaka v pnevmatikah, računalnik motoriziranih prtljažnih vrat


F9



30 A

Vžigalnik, 12-voltna vtičnica spredaj


F10



15 A

Alarmna naprava, obvolanske ročice za signalizacijo in brisalnike


F11



15 A

Protivlomna ključavnica pod šibkim tokom


F12



15 A

Električno nastavljiv voznikov sedež, instrumentna plošča, kontrolne lučke za nepripete
varnostne pasove, gumbi klimatske naprave


F13



5 A

Računalnik varovalk v motornem prostoru, rele za izključitev črpalke za hidravlično
vzmetenje, napajanje računalnika varnostne blazine


F14



15 A

Zaznavalo za dež in jakost osvetlitve, pomoč pri parkiranju, električno nastavljiv sopotnikov
sedež, elektronska razdelilna enota za prikolico, računalnik Hi-Fi ojačevalnika, oprema za
prostoročno telefoniranje, opozorilo za nenamerno prekoračitev talne črte


F15



30 A

Rele za zaklepanje in dodatno zaklepanje


F17



40 A

Ogrevanje zadnjega stekla, ogrevanje zunanjih vzvratnih ogledal


FSH



SHUNT

SHUNT PARK

XI
196
PRAKTIČNE INFORMACIJE

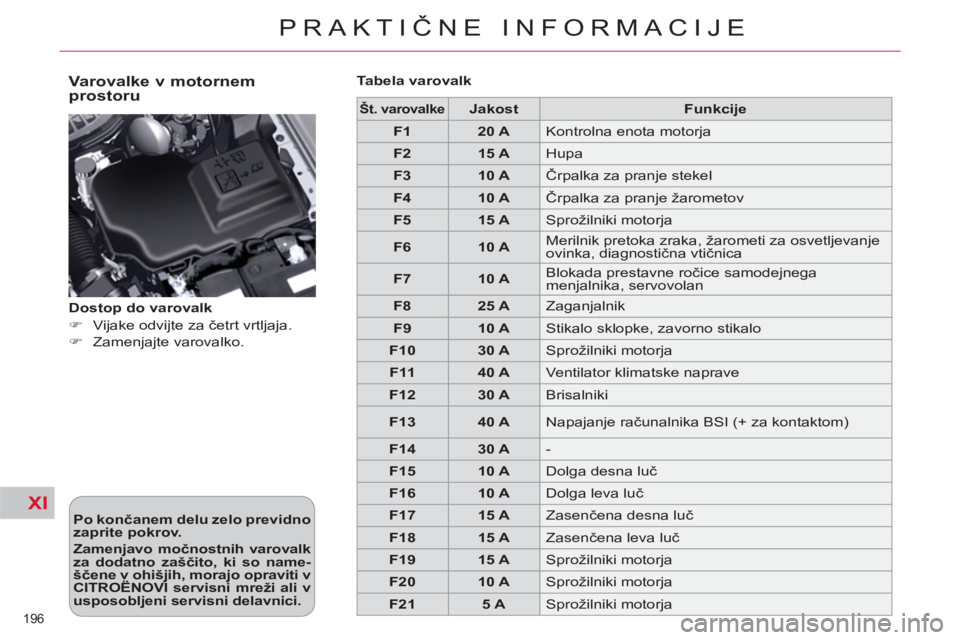

Varovalke v motornem
prostoru

Po končanem delu zelo previdno
zaprite pokrov.


Zamenjavo močnostnih varovalk
za dodatno zaščito, ki so name-
ščene v ohišjih, morajo opraviti v
CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici .
Dostop do varovalk


)
Vijake odvijte za četrt vrtljaja.

)
Zamenjajte varovalko.

Tabela varovalk




Št. varovalke




Jakost



Funkcije




F1



20 A

Kontrolna enota motorja


F2



15 A

Hupa


F3



10 A

Črpalka za pranje stekel


F4



10 A

Črpalka za pranje žarometov


F5



15 A

Sprožilniki motorja


F6



10 A

Merilnik pretoka zraka, žarometi za osvetljevanje
ovinka, diagnostična vtičnica


F7



10 A

Blokada prestavne ročice samodejnega
menjalnika, servovolan


F8



25 A

Zaganjalnik


F9



10 A

Stikalo sklopke, zavorno stikalo


F10



30 A

Sprožilniki motorja


F11



40 A

Ventilator klimatske naprave


F12



30 A

Brisalniki


F13



40 A

Napajanje računalnika BSI (+ za kontaktom)


F14



30 A

-


F15



10 A

Dolga desna luč


F16



10 A

Dolga leva luč


F17



15 A

Zasenčena desna luč


F18



15 A

Zasenčena leva luč


F19



15 A

Sprožilniki motorja


F20



10 A

Sprožilniki motorja


F21



5 A

Sprožilniki motorja

XI
!
197
PRAKTIČNE INFORMACIJE

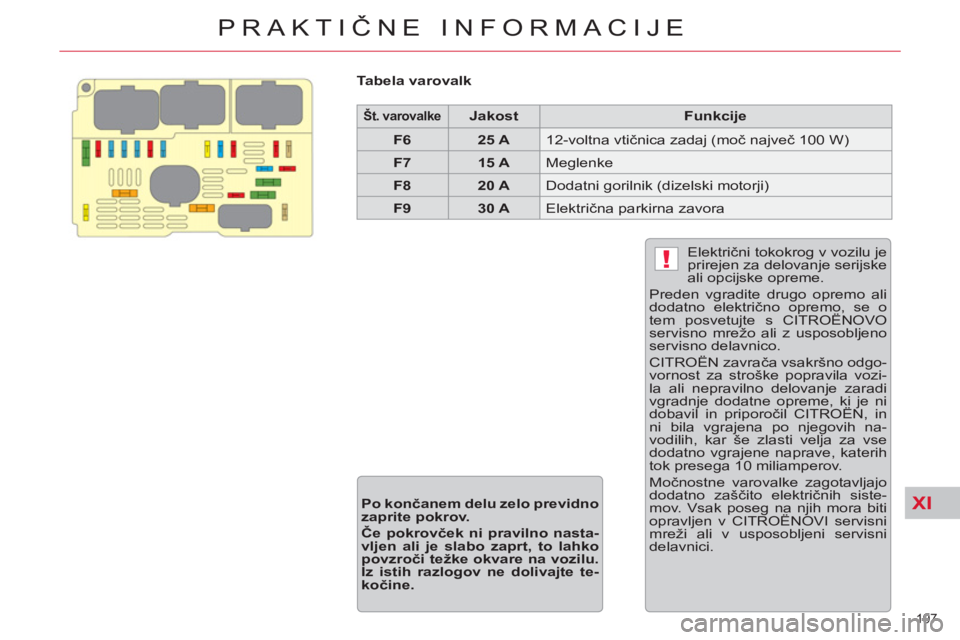

Tabela varovalk




Št. varovalke




Jakost



Funkcije




F6



25 A

12-voltna vtičnica zadaj (moč največ 100 W)


F7



15 A

Meglenke


F8



20 A

Dodatni gorilnik (dizelski motorji)


F9



30 A

Električna parkirna zavora

Električni tokokrog v vozilu je
prirejen za delovanje serijske
ali opcijske opreme.
Preden vgradite drugo opremo ali
dodatno električno opremo, se o
tem posvetujte s CITROËNOVO
servisno mrežo ali z usposobljeno
servisno delavnico.
CITROËN zavrača vsakršno odgo-
vornost za stroške popravila vozi-
la ali nepravilno delovanje zaradi
vgradnje dodatne opreme, ki je ni
dobavil in priporočil CITROËN, in
ni bila vgrajena po njegovih na-
vodilih, kar še zlasti velja za vse
dodatno vgrajene naprave, katerih
tok presega 10 miliamperov.
Močnostne varovalke zagotavljajo
dodatno zaščito električnih siste-
mov. Vsak poseg na njih mora biti
opravljen v CITROËNOVI servisni
mreži ali v usposobljeni servisni
delavnici.
Po končanem delu zelo previdno
zaprite pokrov.


Če pokrovček ni pravilno nasta-
vljen ali je slabo zaprt, to lahko
povzroči težke okvare na vozilu.
Iz istih razlogov ne dolivajte te-
kočine.

XI
!
198
PRAKTIČNE INFORMACIJE

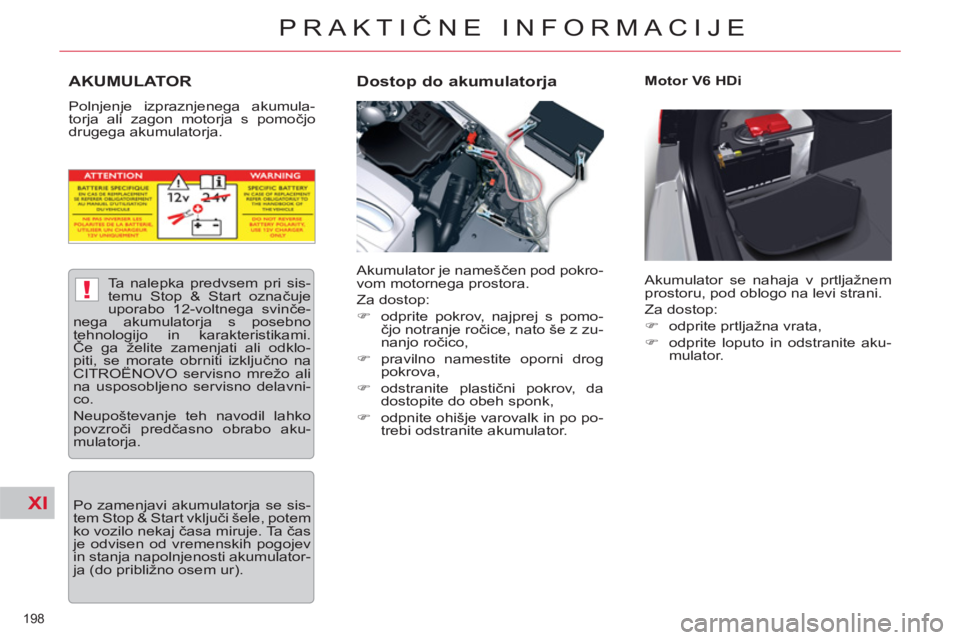

AKUMULATOR

Polnjenje izpraznjenega akumula-
torja ali zagon motorja s pomočjo
drugega akumulatorja.

Dostop do akumulatorja

Motor V6 HDi
Akumulator je nameščen pod pokro-
vom motornega prostora.
Za dostop:


)
odprite pokrov, najprej s pomo-
čjo notranje ročice, nato še z zu-
nanjo ročico,

)
pravilno namestite oporni drog
pokrova,

)
odstranite plastični pokrov, da
dostopite do obeh sponk,

)
odpnite ohišje varovalk in po po-
trebi odstranite akumulator. Akumulator se nahaja v prtljažnem
prostoru, pod oblogo na levi strani.
Za dostop:


)
odprite prtljažna vrata,

)
odprite loputo in odstranite aku-
mulator.






Ta nalepka predvsem pri sis-
temu Stop & Start označuje
uporabo 12-voltnega svinče-
nega akumulatorja s posebno
tehnologijo in karakteristikami.
Če ga želite zamenjati ali odklo-
piti, se morate obrniti izključno na
CITROËNOVO servisno mrežo ali
na usposobljeno servisno delavni-
co.
Neupoštevanje teh navodil lahko
povzroči predčasno obrabo aku-
mulatorja.

Po zamenjavi akumulatorja se sis-
tem Stop & Start vključi šele, potem
ko vozilo nekaj časa miruje. Ta čas
je odvisen od vremenskih pogojev
in stanja napolnjenosti akumulator-
ja (do približno osem ur).
