IV
69
OTWIERANIE
)
Nacisnąć przycisk A
, aby rozło-
żyć klucz.
Lokalizacja pojazdu
)
Wcisnąć zamkniętą kłódkę, w
celu zlokalizowania uprzednio
zamkniętego przez Państwa po-
jazdu na parkingu.
Sygnalizowane jest to zapaleniem
się oświetlenia wnętrza oraz miga-
niem przez kilka sekund kierunko-
wskazów.
Pojazd pozostaje zaryglowany.
Oświetlenie towarzyszące
Zabezpieczenie antykradzieżowe
Elektroniczna blokada zapłonu
W kluczu znajduje się chip elektro-
niczny, zawierający specjalny kod.
Po włączeniu zapłonu kod musi zo-
stać rozpoznany, aby rozruch był
możliwy.
Elektroniczna blokada zapłonu blo-
kuje system kontroli silnika kilka se-
kund po wyłączeniu zapłonu i unie-
możliwia uruchomienie samochodu
poprzez włamanie.
Usterka zasygnalizo-
wana zostanie poprzez
zapalenie się kontrol-
ki, sygnał dźwiękowy
oraz komunikat na ekranie.
W takim wypadku samochód nie
uruchomi się; skontaktować się z
ASO sieci CITROËN.
Przechowywać starannie etykietę
dołączoną do kluczyków, które są
przekazywane wraz z nowym samo-
chodem.
Rozkładanie klucza
Naciśnięcie sterowania B
powoduje włączenie oświet-
lenia towarzyszącego (za-
palenie świateł pozycyjnych,
świateł mijania i oświetlenia
tablicy rejestracyjnej).
Drugie naciśnięcie, zanim oświetle-
nie towarzyszące zgaśnie, powodu-
je jego wyłączenie.
Czas działania tego oświetlenia
można regulować za pośrednictwem
menu "Oświetlenie" z "Menu głów-
nego" ekranu zestawu wskaźników.
Page 72 of 333
IV
70
OTWIERANIE
ZATRZYMYWANIE
Nie "dodawać "gazu” w momencie
wyłączania zapłonu. Może to spo-
wodować poważne uszkodzenie
turbosprężarki.

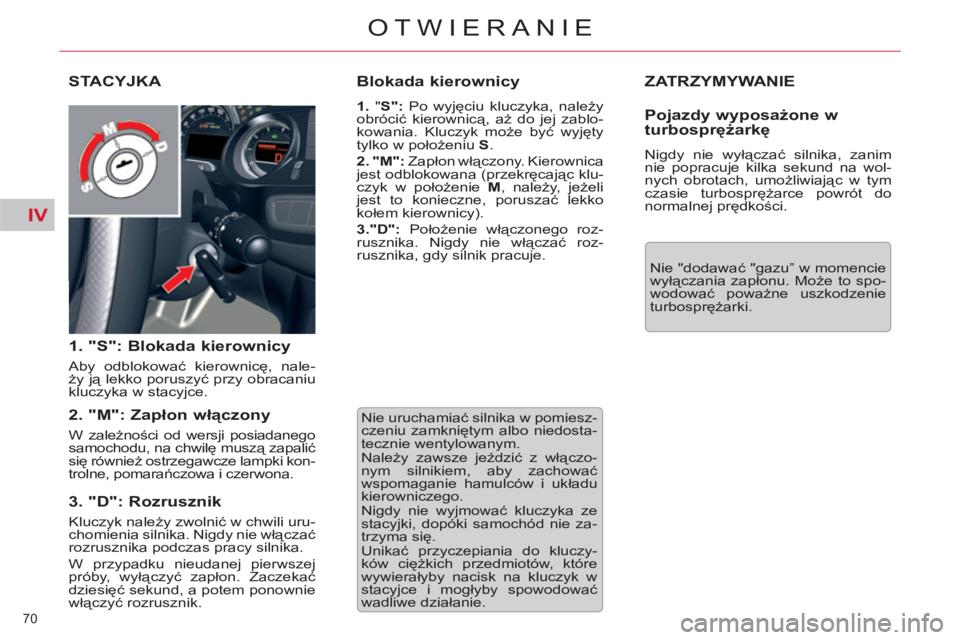

STACYJKA
1. "S": Blokada kierownicy
Aby odblokować kierownicę, nale-
ży ją lekko poruszyć przy obracaniu
kluczyka w stacyjce.
2. "M": Zapłon włączony
W zależności od wersji posiadanego
samochodu, na chwilę muszą zapalić
się również ostrzegawcze lampki kon-
trolne, pomarańczowa i czerwona.
3. "D": Rozrusznik
Kluczyk należy zwolnić w chwili uru-
chomienia silnika. Nigdy nie włączać
rozrusznika podczas pracy silnika.
W przypadku nieudanej pierwszej
próby, wyłączyć zapłon. Zaczekać
dziesięć sekund, a potem ponownie
włączyć rozrusznik.
Blokada kierownicy
1.
" S":
Po wyjęciu kluczyka, należy
obrócić kierownicą, aż do jej zablo-
kowania. Kluczyk może być wyjęty
tylko w położeniu S
.
2. "M":
Zapłon włączony. Kierownica
jest odblokowana (przekręcając klu-
czyk w położenie M
, należy, j eżeli
jest to konieczne, poruszać lekko
kołem kierownicy) .
3.
"
D": Położenie włączonego roz-
rusznika. Nigdy nie włączać roz-
rusznika, gdy silnik pracuje.
Nie uruchamiać silnika w pomiesz-
czeniu zamkniętym albo niedosta-
tecznie wentylowanym.
Należy zawsze jeździć z włączo-
nym silnikiem, aby zachować
wspomaganie hamulców i układu
kierowniczego.
Nigdy nie wyjmować kluczyka ze
stacyjki, dopóki samochód nie za-
trzyma się.
Unikać przyczepiania do kluczy-
ków ciężkich przedmiotów, które
wywierałyby nacisk na kluczyk w
stacyjce i mogłyby spowodować
wadliwe działanie.
Pojazdy wyposażone w
turbosprężarkę
Nigdy nie wyłączać silnika, zanim
nie popracuje kilka sekund na wol-
nych obrotach, umożliwiając w tym
czasie turbosprężarce powrót do
normalnej prędkości.
Page 73 of 333
IV
71
OTWIERANIE

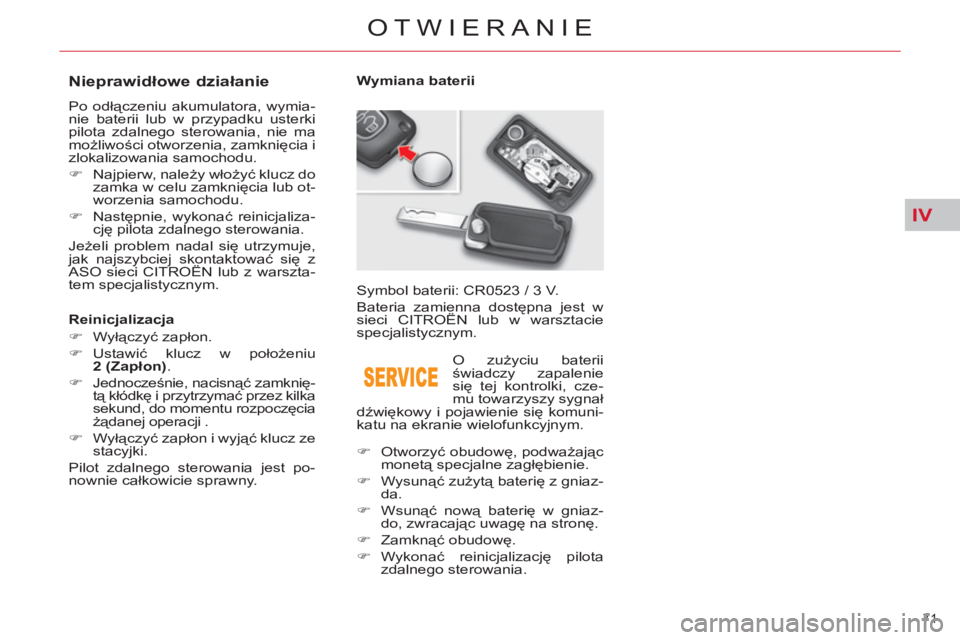

Nieprawidłowe działanie
Po odłączeniu akumulatora, wymia-
nie baterii lub w przypadku usterki
pilota zdalnego sterowania, nie ma
możliwości otworzenia, zamknięcia i
zlokalizowania samochodu.
)
Najpierw, należy włożyć klucz do
zamka w celu zamknięcia lub ot-
worzenia samochodu.
)
Następnie, wykonać reinicjaliza-
cję pilota zdalnego sterowania.
Jeżeli problem nadal się utrzymuje,
jak najszybciej skontaktować się z
ASO sieci CITROËN lub z warszta-
tem specjalistycznym.
Reinicjalizacja
)
Wyłączyć zapłon.
)
Ustawić klucz w położeniu
2 (Zapłon)
.
)
Jednocześnie, nacisnąć zamknię-
tą kłódkę i przytrzymać przez kilka
sekund, do momentu rozpoczęcia
żądanej operacji .
)
Wyłą
czyć zapłon i wyjąć klucz ze
stacyjki.
Pilot zdalnego sterowania jest po-
nownie całkowicie sprawny. Symbol baterii: CR0523 / 3 V.
Bateria zamienna dostępna jest w
sieci CITROËN lub w warsztacie
specjalistycznym.
O zużyciu baterii
świadczy zapalenie
się tej kontrolki, cze-
mu towarzyszy sygnał
dźwiękowy i pojawienie się komuni-
katu na ekranie wielofunkcyjnym.
)
Otworzyć obudowę, podważając
monetą specjalne zagłębienie.
)
Wysunąć zużytą baterię z gniaz-
da.
)
Wsunąć nową baterię w gniaz-
do, zwracając uwagę na stronę.
)
Zamknąć obudowę.
)
Wykonać reinicjalizację pilota
zdalnego sterowania.
Wymiana baterii
Page 74 of 333
IV
72
OTWIERANIE

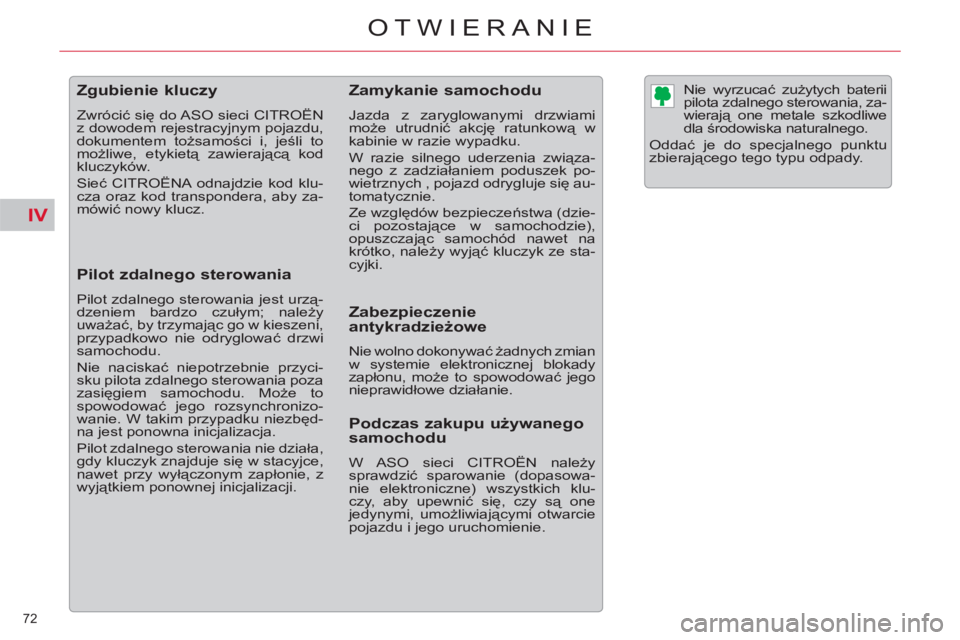

Zgubienie kluczy
Zwrócić się do ASO sieci CITROËN
z dowodem rejestracyjnym pojazdu,
dokumentem tożsamości i, jeśli to
możliwe, etykietą zawierającą kod
kluczyków.
Sieć CITROËNA odnajdzie kod klu-
cza oraz kod transpondera, aby za-
mówić nowy klucz.
Pilot zdalnego sterowania
Pilot zdalnego sterowania jest urzą-
dzeniem bardzo czułym; należy
uważać, by trzymając go w kieszeni,
przypadkowo nie odryglować drzwi
samochodu.
Nie naciskać niepotrzebnie przyci-
sku pilota zdalnego sterowania poza
zasięgiem samochodu. Może to
spowodować jego rozsynchronizo-
wanie. W takim przypadku niezbęd-
na jest ponowna inicjalizacja.
Pilot zdalnego sterowania nie działa,
gdy kluczyk znajduje się w stacyjce,
nawet przy wyłączonym zapłonie, z
wyjątkiem ponownej inicjalizacji.
Zamykanie samochodu
Jazda z zaryglowanymi drzwiami
może utrudnić akcję ratunkową w
kabinie w razie wypadku.
W razie silnego uderzenia związa-
nego z zadziałaniem poduszek po-
wietrznych , pojazd odrygluje się au-
tomatycznie.
Ze względów bezpieczeństwa (dzie-
ci pozostające w samochodzie),
opuszczając samochód nawet na
krótko, należy wyjąć kluczyk ze sta-
cyjki.
Zabezpieczenie
antykradzieżowe
Nie wolno dokonywać żadnych zmian
w systemie elektronicznej blokady
zapłonu, może to spowodować jego
nieprawidłowe działanie.
Podczas zakupu używanego
samochodu
W ASO sieci CITROËN należy
sprawdzić sparowanie (dopasowa-
nie elektroniczne) wszystkich klu-
czy, aby upewnić się, czy są one
jedynymi, umożliwiającymi otwarcie
pojazdu i jego uruchomienie.
Nie wyrzucać zużytych baterii
pilota zdalnego sterowania, za-
wierają one metale szkodliwe
dla środowiska naturalnego.
Oddać je do specjalnego punktu
zbierającego tego typu odpady.
Page 75 of 333
IV
!
73
OTWIERANIE

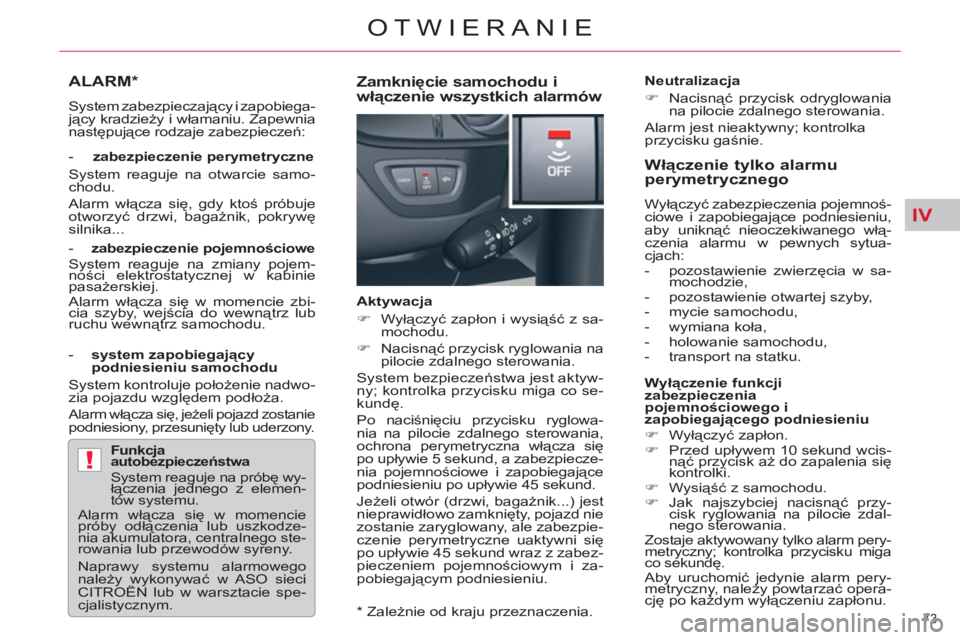

ALARM *
System zabezpieczający i zapobiega-
jący kradzieży i włamaniu. Zapewnia
następujące rodzaje zabezpieczeń:
- zabezpieczenie perymetryczne
System reaguje na otwarcie samo-
chodu.
Alarm włącza się, gdy ktoś próbuje
otworzyć drzwi, bagażnik, pokrywę
silnika...
- zabezpieczenie pojemnościowe
System reaguje na zmiany pojem-
ności elektrostatycznej w kabinie
pasażerskiej.
Alarm włącza się w momencie zbi-
cia szyby, wejścia do wewnątrz lub
ruchu wewnątrz samochodu.
- system zapobiegający
podniesieniu samochodu
System kontroluje położenie nadwo-
zia pojazdu względem podłoża.
Alarm włącza się, jeżeli pojazd zostanie
podniesiony, przesunięty lub uderzony.
Funkcja
autobezpieczeństwa
System reaguje na próbę wy-
łączenia jednego z elemen-
tów systemu.
Alarm włącza się w momencie
próby odłączenia lub uszkodze-
nia akumulatora, centralnego ste-
rowania lub przewodów syreny.
Naprawy systemu alarmowego
należy wykonywać w ASO sieci
CITROËN lub w warsztacie spe-
cjalistycznym.
Zamknięcie samochodu i
włączenie wszystkich alarmów
Aktywacja
)
Wyłączyć zapłon i wysiąść z sa-
mochodu.
)
Nacisnąć przycisk ryglowania na
pilocie zdalnego sterowania.
System bezpieczeństwa jest aktyw-
ny; kontrolka przycisku miga co se-
kundę.
Po naciśnięciu przycisku ryglowa-
nia na pilocie zdalnego sterowania,
ochrona perymetryczna włącza się
po upływie 5 sekund, a zabezpiecze-
nia pojemnościowe i zapobiegające
podniesieniu po upływie 45 sekund.
Jeżeli otwór (drzwi, bagażnik...) jest
nieprawidłowo zamknięty, pojazd nie
zostanie zaryglowany, ale zabezpie-
czenie perymetryczne uaktywni się
po upływie 45 sekund wraz z zabez-
pieczeniem pojemnościowym i za-
pobiegającym podniesieniu.
Neutralizacja
)
Nacisnąć przycisk odryglowania
na pilocie zdalnego sterowania.
Alarm jest nieaktywny; kontrolka
przycisku gaśnie.
Włączenie tylko alarmu
perymetrycznego
Wyłączyć zabezpieczenia pojemnoś-
ciowe i zapobiegające podniesieniu,
aby uniknąć nieoczekiwanego włą-
czenia alarmu w pewnych sytua-
cjach:
- pozostawienie zwierzęcia w sa-
mochodzie,
- pozostawienie otwartej szyby,
- mycie samochodu,
- wymiana koła,
- holowanie samochodu,
- transport na statku.
Wyłączenie funkcji
zabezpieczenia
pojemnościowego i
zapobiegającego podniesieniu
)
Wyłączyć zapłon.
)
Przed upływem 10 sekund wcis-
nąć przycisk aż do zapalenia się
kontrolki.
)
Wysiąść z samochodu.
)
Jak najszybciej nacisnąć przy-
cisk ryglowania na pilocie zdal-
nego sterowania.
Zostaje aktywowany tylko alarm pery-
metryczny; kontrolka przycisku miga
co sekundę.
Aby uruchomić jedynie alarm pery-
metryczny, należy powtarzać opera-
cję
po każdym wyłączeniu zapłonu.
*
Zależnie od kraju przeznaczenia.
Page 76 of 333
IV
74
OTWIERANIE

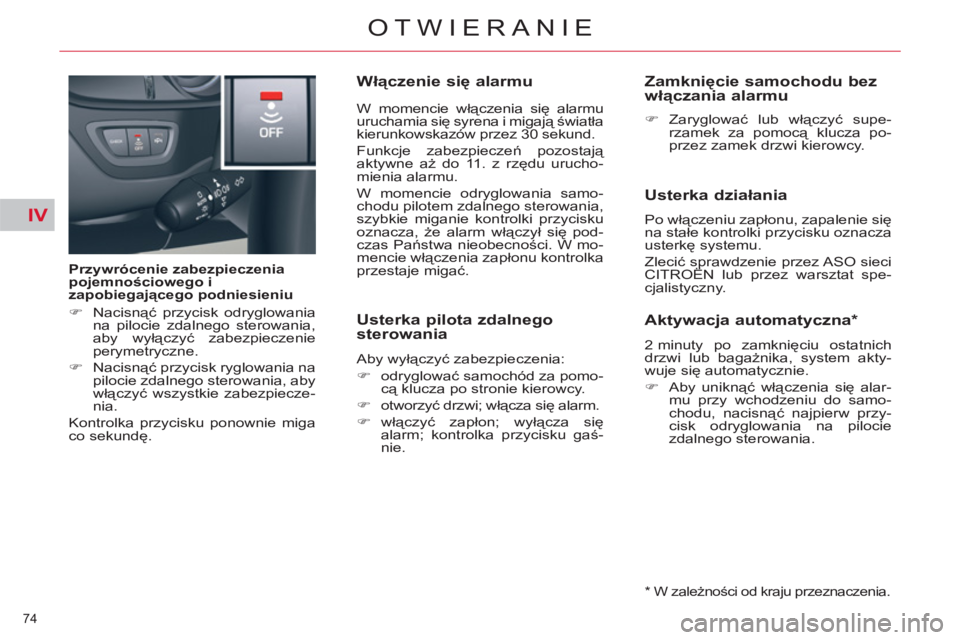

Przywrócenie zabezpieczenia
pojemnościowego i
zapobiegającego podniesieniu
)
Nacisnąć przycisk odryglowania
na pilocie zdalnego sterowania,
aby wyłączyć zabezpieczenie
perymetryczne.
)
Nacisnąć przycisk ryglowania na
pilocie zdalnego sterowania, aby
włączyć wszystkie zabezpiecze-
nia.
Kontrolka przycisku ponownie miga
co sekundę.
Włączenie się alarmu
W momencie włączenia się alarmu
uruchamia się syrena i migają światła
kierunkowskazów przez 30 sekund.
Funkcje zabezpieczeń pozostają
aktywne aż do 11. z rzędu urucho-
mienia alarmu.
W momencie odryglowania samo-
chodu pilotem zdalnego sterowania,
szybkie miganie kontrolki przycisku
oznacza, że alarm włączył się pod-
czas Państwa nieobecności. W mo-
mencie włączenia zapłonu kontrolka
przestaje migać.
Usterka pilota zdalnego
sterowania
Aby wyłączyć zabezpieczenia:
)
odryglować samochód za pomo-
cą klucza po stronie kierowcy.
)
otworzyć drzwi; włącza się alarm.
)
włączyć zapłon; wyłącza się
alarm; kontrolka przycisku gaś-
nie.
Zamknięcie samochodu bez
włączania alarmu
)
Zaryglować lub włączyć supe-
rzamek za pomocą klucza po-
przez zamek drzwi kierowcy.
Usterka działania
Po włączeniu zapłonu, zapalenie się
na stałe kontrolki przycisku oznacza
usterkę systemu.
Zlecić sprawdzenie przez ASO sieci
CITROËN lub przez warsztat spe-
cjalistyczny.
Aktywacja automatyczna *
2 minuty po zamknięciu ostatnich
drzwi lub bagażnika, system akty-
wuje się automatycznie.
)
Aby uniknąć włączenia się alar-
mu przy wchodzeniu do samo-
chodu, nacisnąć najpierw przy-
cisk odryglowania na pilocie
zdalnego sterowania.
*
W zależności od kraju przeznaczenia.
Page 77 of 333
IV
75
OTWIERANIE

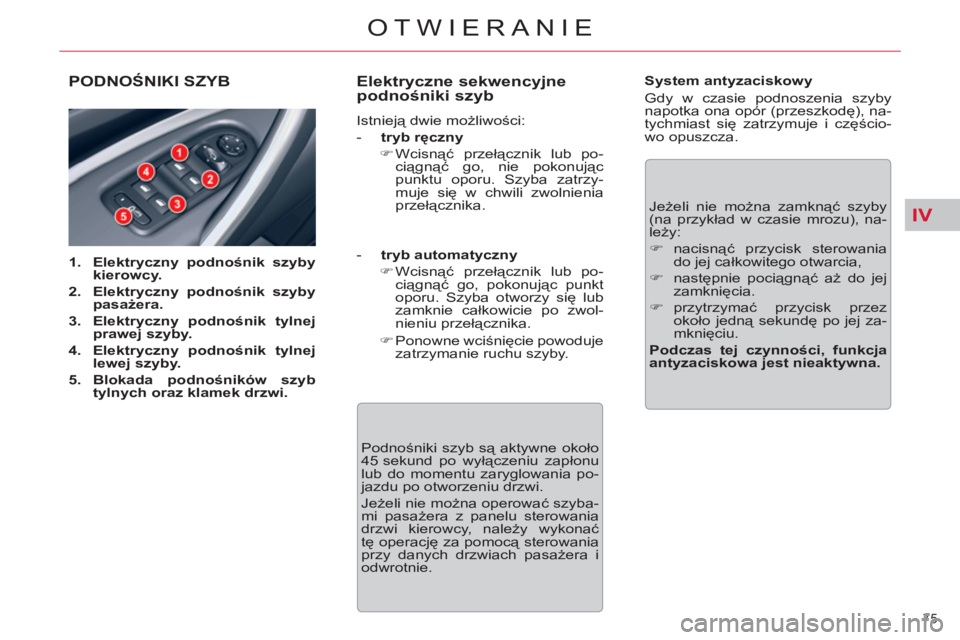

PODNOŚNIKI SZYB
1.
Elektryczny podnośnik szyby
kierowcy.
2.
Elektryczny podnośnik szyby
pasażera.
3.
Elektryczny podnośnik tylnej
prawej szyby.
4.
Elektryczny podnośnik tylnej
lewej szyby.
5.
Blokada podnośników szyb
tylnych oraz klamek drzwi.
Elektryczne sekwencyjne
podnośniki szyb
Istnieją dwie możliwości:
- tryb ręczny
)
Wcisnąć przełącznik lub po-
ciągnąć go, nie pokonując
punktu oporu. Szyba zatrzy-
muje się w chwili zwolnienia
przełącznika.
- tryb automatyczny
)
Wcisnąć przełącznik lub po-
ciągnąć go, pokonując punkt
oporu. Szyba otworzy się lub
zamknie całkowicie po zwol-
nieniu przełącznika.
)
Ponowne wciśnięcie powoduje
zatrzymanie ruchu szyby.
Podnośniki szyb są aktywne około
45 sekund po wyłączeniu zapłonu
lub do momentu zaryglowania po-
jazdu po otworzeniu drzwi.
Jeżeli nie można operować szyba-
mi pasażera z panelu sterowania
drzwi kierowcy, należy wykonać
tę operację za pomocą sterowania
przy danych drzwiach pasażera i
odwrotnie.
System antyzaciskowy
Gdy w czasie podnoszenia szyby
napotka ona opór (przeszkodę), na-
tychmiast się zatrzymuje i częścio-
wo opuszcza.
Jeżeli nie można zamknąć szyby
(na przykład w czasie mrozu), na-
leży:
)
nacisnąć przycisk sterowania
do jej całkowitego otwarcia,
)
następnie pociągnąć aż do jej
zamknięcia.
)
przytrzymać przycisk przez
około jedną sekundę po jej za-
mknięciu.
Podczas tej czynności, funkcja
antyzaciskowa jest nieaktywna.
Page 78 of 333
IV
76
OTWIERANIE

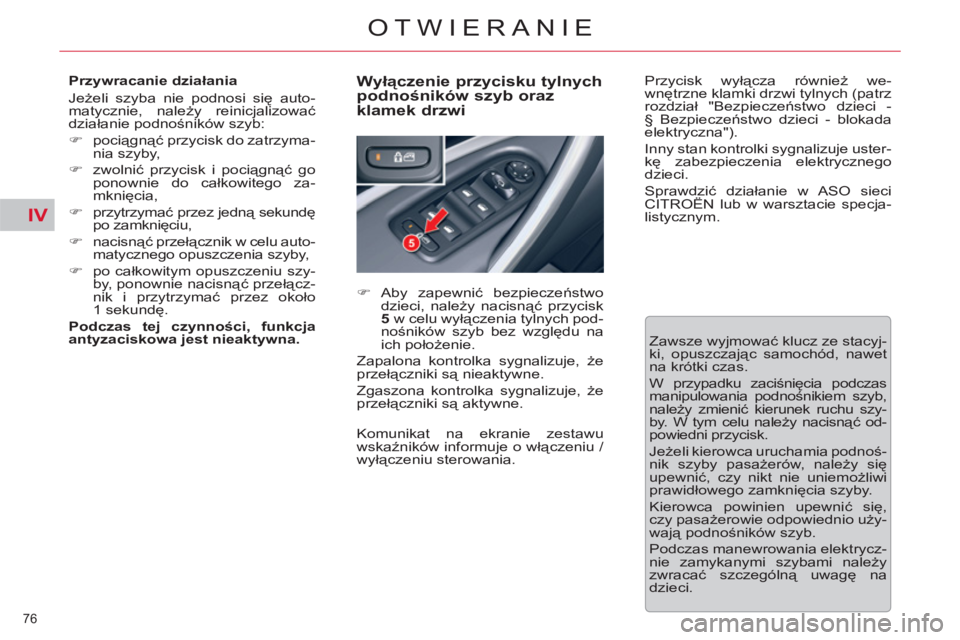

Przywracanie działania
Jeżeli szyba nie podnosi się auto-
matycznie, należy reinicjalizować
działanie podnośników szyb:
)
pociągnąć przycisk do zatrzyma-
nia szyby,
)
zwolnić przycisk i pociągnąć go
ponownie do całkowitego za-
mknięcia,
)
przytrzymać przez jedną sekundę
po zamknięciu,
)
nacisnąć przełącznik w celu auto-
matycznego opuszczenia szyby,
)
po całkowitym opuszczeniu szy-
by, ponownie nacisnąć przełącz-
nik i przytrzymać przez około
1 sekundę.
Podczas tej czynności, funkcja
antyzaciskowa jest nieaktywna.
Wyłączenie przycisku tylnych
podnośników szyb oraz
klamek drzwi
)
Aby zapewnić bezpieczeństwo
dzieci, należy nacisnąć przycisk
5
w celu wyłączenia tylnych pod-
nośników szyb bez względu na
ich położenie.
Zapalona kontrolka sygnalizuje, że
przełączniki są nieaktywne.
Zgaszona kontrolka sygnalizuje, że
przełączniki są aktywne. Zawsze wyjmować klucz ze stacyj-
ki, opuszczając samochód, nawet
na krótki czas.
W przypadku zaciśnięcia podczas
manipulowania podnośnikiem szyb,
należy zmienić kierunek ruchu szy-
by. W tym celu należy nacisnąć od-
powiedni przycisk.
Jeżeli kierowca uruchamia podnoś-
nik szyby pasażerów, należy się
upewnić, czy nikt nie uniemożliwi
prawidłowego zamknięcia szyby.
Kierowca powinien upewnić si
ę,
czy pasażerowie odpowiednio uży-
wają podnośników szyb.
Podczas manewrowania elektrycz-
nie zamykanymi szybami należy
zwracać szczególną uwagę na
dzieci. Komunikat na ekranie zestawu
wskaźników informuje o włączeniu /
wyłączeniu sterowania. Przycisk wyłącza również we-
wnętrzne klamki drzwi tylnych (patrz
rozdział "Bezpieczeństwo dzieci -
§ Bezpieczeństwo dzieci - blokada
elektryczna").
Inny stan kontrolki sygnalizuje uster-
kę zabezpieczenia elektrycznego
dzieci.
Sprawdzić działanie w ASO sieci
CITROËN lub w warsztacie specja-
listycznym.
Page 79 of 333
IV
77
OTWIERANIE

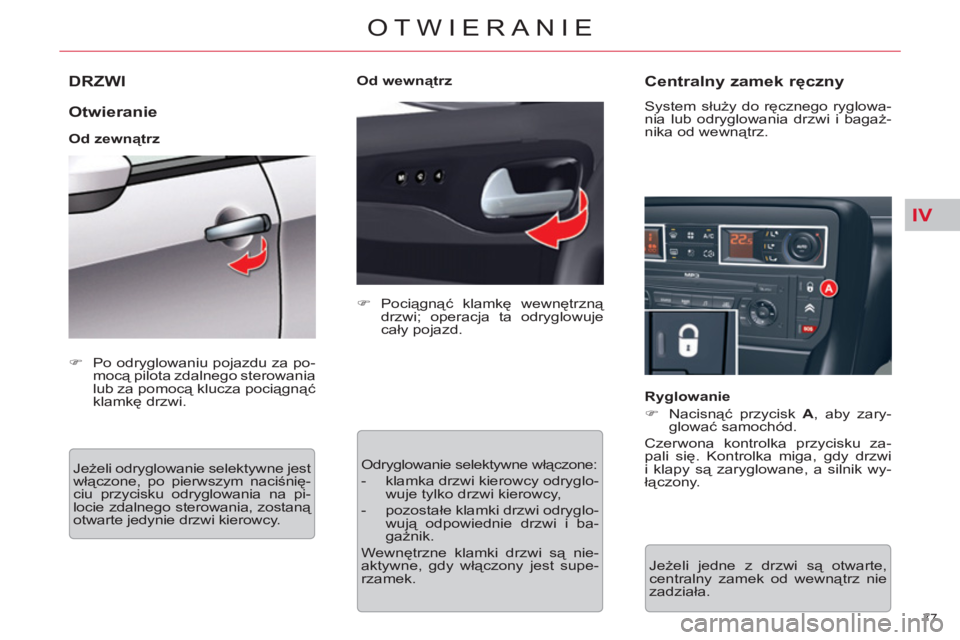

DRZWI
Otwieranie
Od zewnątrz
Jeżeli odryglowanie selektywne jest
włączone, po pierwszym naciśnię-
ciu przycisku odryglowania na pi-
locie zdalnego sterowania, zostaną
otwarte jedynie drzwi kierowcy.
)
Pociągnąć klamkę wewnętrzną
drzwi; operacja ta odryglowuje
cały pojazd.
Odryglowanie selektywne włączone:
- klamka drzwi kierowcy odryglo-
wuje tylko drzwi kierowcy,
- pozostałe klamki drzwi odryglo-
wują odpowiednie drzwi i ba-
gażnik.
Wewnętrzne klamki drzwi są nie-
aktywne, gdy włączony jest supe-
rzamek.
Centralny zamek ręczny
System służy do ręcznego ryglowa-
nia lub odryglowania drzwi i bagaż-
nika od wewnątrz.
Ryglowanie
)
Nacisnąć przycisk A
, aby zary-
glować samochód.
Czerwona kontrolka przycisku za-
pali się. Kontrolka miga, gdy drzwi
i klapy są zaryglowane, a silnik wy-
łączony.
Jeżeli jedne z drzwi są otwarte,
centralny zamek od wewnątrz nie
zadziała.
)
Po odryglowaniu pojazdu za po-
mocą pilota zdalnego sterowania
lub za pomocą klucza pociągnąć
klamkę drzwi.
Od wewnątrz
Page 80 of 333
IV
78
OTWIERANIE

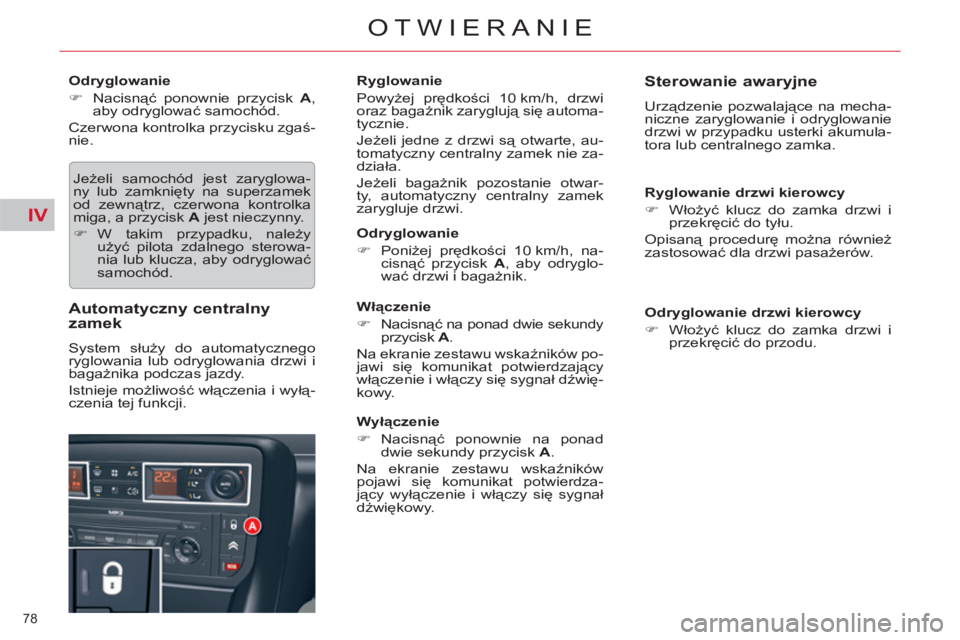

Odryglowanie
)
Nacisnąć ponownie przycisk A
,
aby odryglować samochód.
Czerwona kontrolka przycisku zgaś-
nie.
Jeżeli samochód jest zaryglowa-
ny lub zamknięty na superzamek
od zewnątrz, czerwona kontrolka
miga, a przycisk A
jest nieczynny.
)
W takim przypadku, należy
użyć pilota zdalnego sterowa-
nia lub klucza, aby odryglować
samochód.
Automatyczny centralny
zamek
System służy do automatycznego
ryglowania lub odryglowania drzwi i
bagażnika podczas jazdy.
Istnieje możliwość włączenia i wyłą-
czenia tej funkcji.
Ryglowanie
Powyżej prędkości 10 km/h, drzwi
oraz bagażnik zaryglują się automa-
tycznie.
Jeżeli jedne z drzwi są otwarte, au-
tomatyczny centralny zamek nie za-
działa.
Jeżeli bagażnik pozostanie otwar-
ty, automatyczny centralny zamek
zarygluje drzwi.
Odryglowanie
)
Poniżej prędkości 10 km/h, na-
cisnąć przycisk A
, aby odryglo-
wać drzwi i bagażnik.
Włączenie
)
Nacisnąć na ponad dwie sekundy
przycisk A
.
Na ekranie zestawu wskaźników po-
jawi się komunikat potwierdzający
włą
czenie i włączy się sygnał dźwię-
kowy.
Wyłączenie
)
Nacisnąć ponownie na ponad
dwie sekundy przycisk A
.
Na ekranie zestawu wskaźników
pojawi się komunikat potwierdza-
jący wyłączenie i włączy się sygnał
dźwiękowy.
Sterowanie awaryjne
Urządzenie pozwalające na mecha-
niczne zaryglowanie i odryglowanie
drzwi w przypadku usterki akumula-
tora lub centralnego zamka.
Ryglowanie drzwi kierowcy
)
Włożyć klucz do zamka drzwi i
przekręcić do tyłu.
Opisaną procedurę można również
zastosować dla drzwi pasażerów.
Odryglowanie drzwi kierowcy
)
Włożyć klucz do zamka drzwi i
przekręcić do przodu.
