CITROEN C5 2014 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C5, Model: CITROEN C5 2014Pages: 333, PDF Size: 11.93 MB
Page 71 of 333
IV
69
OTVARANJE
)
Prije sklapanja ključa pritisnite
tipku A
.
Pronalaženje vozila
)
Za pronalaženje zaključanog vo-
zila na parkiralištu pritisnite tipku
sa zatvorenim lokotom.
Pritom se pali unutrašnja rasvjeta, a
pokazivači smjera nekoliko sekundi
bljeskaju.
Vozilo ostaje zaključano.
Privremeno paljenje svjetala
Zaštita od krađe
Elektroničko kodirano pokretanje
U ključu se nalazi elektronički čip s
posebnim kodom. Nakon uključiva-
nja kontakta, taj kod mora biti prepo-
znat kako bi se odobrilo pokretanje
motora.
Sustav kodiranog pokretanja bloki-
ra sustav kontrole motora nekoliko
trenutaka nakon prekida kontakta i
tako onemogućuje pokretanje moto-
ra u slučaju provale.
U slučaju neispravno-
sti, pali se ova žarulji-
ca, oglašava se zvučni
signal i prikazuje se
poruka na ekranu.
U tom slučaju, vozilo se ne može
pokrenuti; obratite se što prije mreži
CITROËN.
Dobro čuvajte naljepnicu priloženu
ključevima koje ste dobili s vozilom.
Sklapanje ključa
Pritiskom na tipku B
pri-
vremeno se pale svjetla
(pozicijska svjetla, kratko
svjetlo, svjetlo registarske
pločice).
Svjetla se gase drugim pritiskom pri-
je isteka vremena paljenja svjetala.
Trajanje paljenja svjetla može se po-
desiti u izborniku "Lighting" (rasvje-
ta) u "Glavnom izborniku" na ekranu
na ploči s instrumentima.
Page 72 of 333
IV
70
OTVARANJE
GAŠENJE
Nemojte pritisnuti papučicu gasa
u trenutku prekida kontakta. To bi
moglo prouzročiti teška oštećenja
turbokompresora.
KONTAKT BRAVA
1. "S": Brava obruča upravljača
Oslobodite obruč upravljača laganim
zakretanjem uz istodobno okretanje
ključa, bez naprezanja.
2. "M": Kontakt
Ovisno o izvedbi vozila, narančasta
i crvena žaruljica upozorenja moraju
se privremeno upaliti.
3. "D": Elektropokretač
Otpustite ključ odmah nakon pokre-
tanja motora.
Ako ne uspijete u prvom pokušaju,
prekinite kontakt. Pričekajte deset
sekunda, zatim ponovo uključite
elektropokretač.
Brava obruča upravljača
1.
"
S":
Nakon vadenja ključa, okre-
nite obruč upravljača da se zakoči.
Ključ se može izvaditi samo iz po-
ložaja S
.
2.
"
M"
: Kontakt je uključen, uprav-
ljač je oslobođen (okretanjem ključa
u položaj M
, po potrebi lagano okre-
nite obruč upravljača).
3. "D"
: Položaj za pokretanje.
Nikada ne uključujte elektropokretač
dok motor radi.
Motor ne smije raditi u zatvorenoj ili
nedovoljno prozračivanoj prostoriji.
U vožnji, motor uvijek mora raditi,
kako bi mogli djelovati servo ure-
đaji kočnica i upravljača.
Nikada ne vadite ključ iz kontakt
brave prije potpunog zaustavljanja
vozila.
Nemojte zakvačiti neki težak predmet
za ključ, koji bi ga povlačio u njegovoj
osi u kontakt bravi, što bi moglo uzro-
kovati neku neispravnost.
Vozila opremljena
turbokompresorom
Nikada ne gasite motor prije nego
što nekoliko sekunda radi u pra-
znom hodu. To je vrijeme potrebno
da se turbokompresor spusti na nor-
malnu brzinu.
Page 73 of 333
IV
71
OTVARANJE
Neispravan rad
Nakon odspajanja akumulatora,
zamjene baterije ili u slučaju nei-
spravnog rada daljinskog upravlja-
ča, vozilo se više ne može otključati,
zaključati niti lokalizirati.
)
Prvo otključajte i zaključajte vo-
zilo ključem u bravi.
)
Zatim reinicijalizirajte daljinski
upravljač.
Ako problem time ne riješite, obratite
se što prije mreži CITROËN ili nekoj
stručnoj radionici.
Reinicijalizacija
)
Prekinite kontakt.
)
Ključ okrenite u položaj 2 (kontakt)
.
)
Odmah i na nekoliko sekunda pri-
tisnite tipku sa zatvorenim loko-
tom na daljinskom upravljaču, do
pokretanja traženog postupka.
)
Prekinite kontakt i izvadite ključ
iz kontakt brave.
Daljinski upravljač ponovo radi
ispravno. Oznaka baterije: CR0523 / 3 V.
Novu bateriju možete nabaviti u
mreži CITROËN ili u nekoj stručnoj
radionici.
Na istrošenu bateriju
u daljinskom uprav-
ljača upozoravaju vas
paljenje ove žaruljice,
zvučni signal i poruka na višena-
mjenskom ekranu.
)
Otvorite kućište pomoću kovanice,
na mjestu žlijeba.
)
Istrošenu bateriju izvadite iz nje-
nog ležišta.
)
Novu bateriju smjestite u ležište,
kako je bila postavljena original-
na baterija.
)
Sastavite kućište.
)
Reinicijalizirajte daljinski upravljač.
Zamjena baterije
Page 74 of 333
IV
72
OTVARANJE

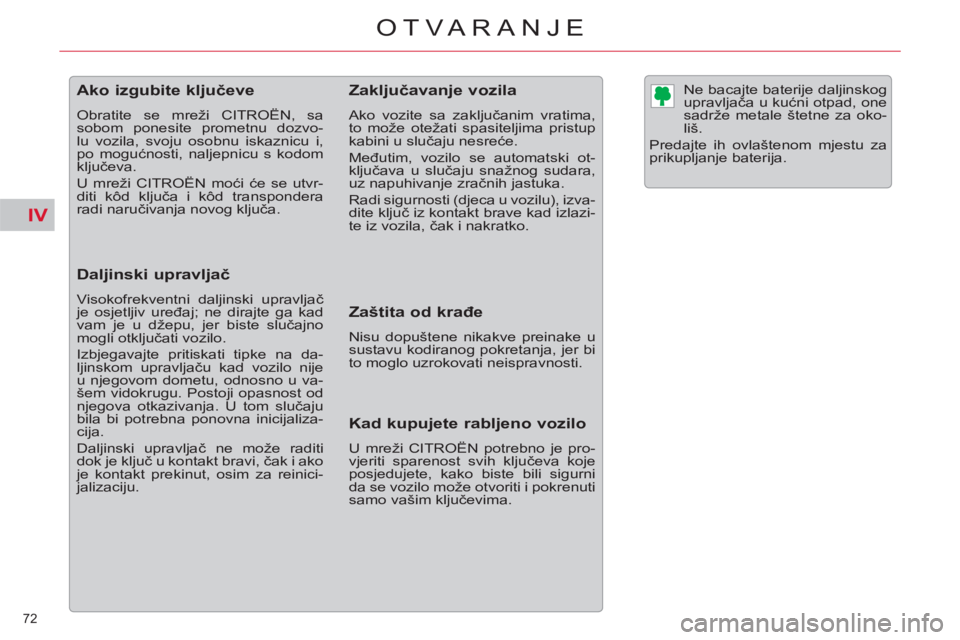

Ako izgubite ključeve
Obratite se mreži CITROËN, sa
sobom ponesite prometnu dozvo-
lu vozila, svoju osobnu iskaznicu i,
po mogućnosti, naljepnicu s kodom
ključeva.
U mreži CITROËN moći će se utvr-
diti kôd ključa i kôd transpondera
radi naručivanja novog ključa.
Daljinski upravljač
Visokofrekventni daljinski upravljač
je osjetljiv uređaj; ne dirajte ga kad
vam je u džepu, jer biste slučajno
mogli otključati vozilo.
Izbjegavajte pritiskati tipke na da-
ljinskom upravljaču kad vozilo nije
u njegovom dometu, odnosno u va-
šem vidokrugu. Postoji opasnost od
njegova otkazivanja. U tom slučaju
bila bi potrebna ponovna inicijaliza-
cija.
Daljinski upravljač ne može raditi
dok je ključ u kontakt bravi, čak i ako
je kontakt prekinut, osim za reinici-
jalizaciju.
Zaključavanje vozila
Ako vozite sa zaključanim vratima,
to može otežati spasiteljima pristup
kabini u slučaju nesreće.
Međutim, vozilo se automatski ot-
ključava u slučaju snažnog sudara,
uz napuhivanje zračnih jastuka.
Radi sigurnosti (djeca u vozilu), izva-
dite ključ iz kontakt brave kad izlazi-
te iz vozila, čak i nakratko.
Zaštita od krađe
Nisu dopuštene nikakve preinake u
sustavu kodiranog pokretanja, jer bi
to moglo uzrokovati neispravnosti.
Kad kupujete rabljeno vozilo
U mreži CITROËN potrebno je pro-
vjeriti sparenost svih ključeva koje
posjedujete, kako biste bili sigurni
da se vozilo može otvoriti i pokrenuti
samo vašim ključevima.
Ne bacajte baterije daljinskog
upravljača u kućni otpad, one
sadrže metale štetne za oko-
liš.
Predajte ih ovlaštenom mjestu za
prikupljanje baterija.
Page 75 of 333
IV
!
73
OTVARANJE

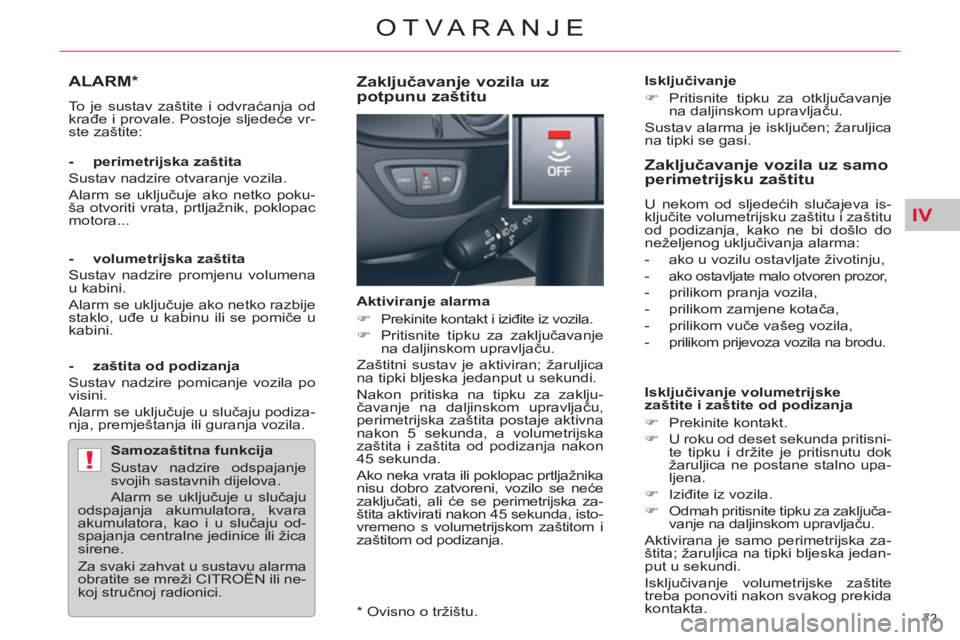

ALARM *
To je sustav zaštite i odvraćanja od
krađe i provale. Postoje sljedeće vr-
ste zaštite:
- perimetrijska zaštita
Sustav nadzire otvaranje vozila.
Alarm se uključuje ako netko poku-
ša otvoriti vrata, prtljažnik, poklopac
motora...
- volumetrijska zaštita
Sustav nadzire promjenu volumena
u kabini.
Alarm se uključuje ako netko razbije
staklo, uđe u kabinu ili se pomiče u
kabini.
- zaštita od podizanja
Sustav nadzire pomicanje vozila po
visini.
Alarm se uključuje u slučaju podiza-
nja, premještanja ili guranja vozila.
Samozaštitna funkcija
Sustav nadzire odspajanje
svojih sastavnih dijelova.
Alarm se uključuje u slučaju
odspajanja akumulatora, kvara
akumulatora, kao i u slučaju od-
spajanja centralne jedinice ili žica
sirene.
Za svaki zahvat u sustavu alarma
obratite se mreži CITROËN ili ne-
koj stručnoj radionici.
Zaključavanje vozila uz
potpunu zaštitu
Aktiviranje alarma
)
Prekinite kontakt i iziđite iz vozila.
)
Pritisnite tipku za zaključavanje
na daljinskom upravljaču.
Zaštitni sustav je aktiviran; žaruljica
na tipki bljeska jedanput u sekundi.
Nakon pritiska na tipku za zaklju-
čavanje na daljinskom upravljaču,
perimetrijska zaštita postaje aktivna
nakon 5 sekunda, a volumetrijska
zaštita i zaštita od podizanja nakon
45 sekunda.
Ako neka vrata ili poklopac prtljažnika
nisu dobro zatvoreni, vozilo se neće
zaključati, ali će se perimetrijska za-
štita aktivirati nakon 45 sekunda, isto-
vremeno s volumetrijskom zaštitom i
zaštitom od podizanja.
Isključivanje
)
Pritisnite tipku za otključavanje
na daljinskom upravljaču.
Sustav alarma je isključen; žaruljica
na tipki se gasi.
Zaključavanje vozila uz samo
perimetrijsku zaštitu
U nekom od sljedećih slučajeva is-
ključite volumetrijsku zaštitu i zaštitu
od podizanja, kako ne bi došlo do
neželjenog uključivanja alarma:
- ako u vozilu ostavljate životinju,
-
ako ostavljate malo otvoren prozor,
- prilikom pranja vozila,
- prilikom zamjene kotača,
- prilikom vuče vašeg vozila,
- prilikom prijevoza vozila na brodu.
Isključivanje volumetrijske
zaštite i zaštite od podizanja
)
Prekinite kontakt.
)
U roku od deset sekunda pritisni-
te tipku i držite je pritisnutu dok
žaruljica ne postane stalno upa-
ljena.
)
Iziđite iz vozila.
)
Odmah pritisnite tipku za zaključa-
vanje na daljinskom upravljaču.
Aktivirana je samo perimetrijska za-
štita; žaruljica na tipki bljeska jedan-
put u sekundi.
Isključivanje volumetrijske zaštite
treba ponoviti nakon svakog prekida
kontakta.
* Ovisno o tržištu.
Page 76 of 333
IV
74
OTVARANJE
Ponovno uključivanje
volumetrijske zaštite i zaštite od
podizanja
)
Isključite perimetrijsku zaštitu
pritiskom na tipku za otključava-
nje na daljinskom upravljaču.
)
Za aktiviranje svih vrsta zaštite
pritisnite tipku za zaključavanje
na daljinskom upravljaču.
Žaruljica na tipki ponovo bljeska je-
danput u sekundi.
Uključenje alarma
Alarm se oglašava trideset sekunda,
sirenom i bljeskanjem pokazivača
smjera.
Funkcije nadzora ostaju aktivne do
jedanaestog uzastopnog uključenja
alarma.
Nakon otključavanja vozila daljin-
skim upravljačem, brzo bljeskanje
žaruljice na tipki obavještava vas o
uključivanju alarma u vašoj odsutno-
sti. Bljeskanje prestaje čim uključite
kontakt.
Kvar daljinskog upravljača
Za isključivanje funkcija nadzora:
)
otključajte vozilo ključem u bravi
na vratima vozača,
)
otvorite vrata, alarm se oglašava,
)
uključite kontakt, alarm se isklju-
čuje; žaruljica na tipki se gasi.
Zaključavanje vozila bez
aktiviranja alarma
)
Vozilo zaključajte ili dodatno za-
ključajte ključem u bravi na vrati-
ma vozača.
Neispravnost
Nakon uključivanja kontakta, stalno
upaljena žaruljica na tipki upozorava
na neispravnost sustava.
Dajte provjeriti u mreži CITROËN ili
u nekoj stručnoj radionici.
Automatsko aktiviranje *
Alarm se automatski aktivira 2 minute
nakon zatvaranja posljednjih vrata ili
prtljažnika.
)
Kako se alarm ne bi uključio pri-
likom ulaska u vozilo, prethodno
pritisnite tipku za otključavanje
na daljinskom upravljaču.
* Ovisno o tržištu.
Page 77 of 333
IV
75
OTVARANJE

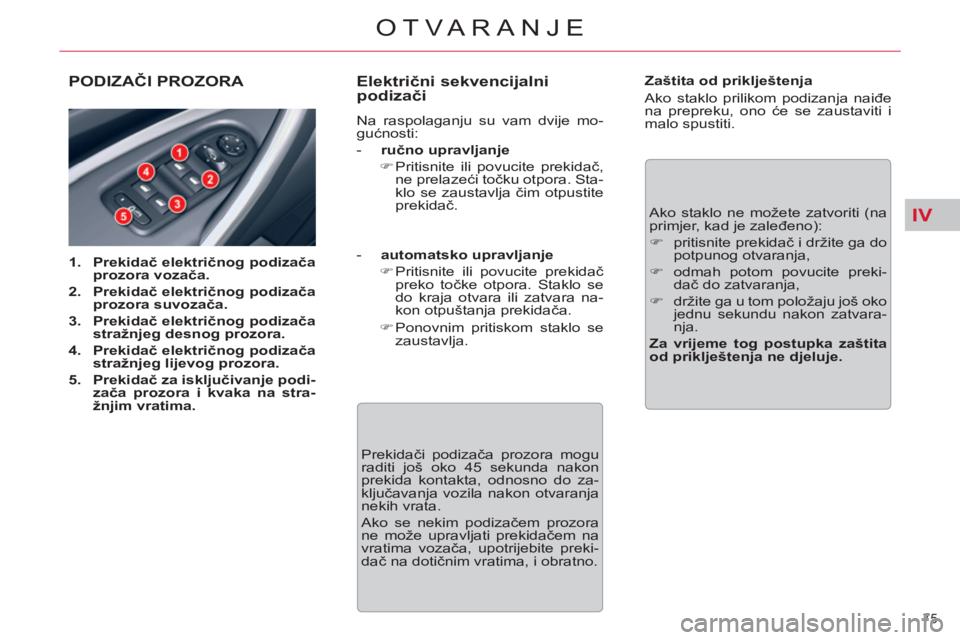

PODIZAČI PROZORA
1.
Prekidač električnog podizača
prozora vozača.
2.
Prekidač električnog podizača
prozora suvozača.
3.
Prekidač električnog podizača
stražnjeg desnog prozora.
4.
Prekidač električnog podizača
stražnjeg lijevog prozora.
5.
Prekidač za isključivanje podi-
zača prozora i kvaka na stra-
žnjim vratima.
Električni sekvencijalni
podizači
Na raspolaganju su vam dvije mo-
gućnosti:
- ručno upravljanje
)
Pritisnite ili povucite prekidač,
ne prelazeći točku otpora. Sta-
klo se zaustavlja čim otpustite
prekidač.
- automatsko upravljanje
)
Pritisnite ili povucite prekidač
preko točke otpora. Staklo se
do kraja otvara ili zatvara na-
kon otpuštanja prekidača.
)
Ponovnim pritiskom staklo se
zaustavlja.
Prekidači podizača prozora mogu
raditi još oko 45 sekunda nakon
prekida kontakta, odnosno do za-
ključavanja vozila nakon otvaranja
nekih vrata.
Ako se nekim podizačem prozora
ne može upravljati prekidačem na
vratima vozača, upotrijebite preki-
dač na dotičnim vratima, i obratno.
Zaštita od priklještenja
Ako staklo prilikom podizanja naiđe
na prepreku, ono će se zaustaviti i
malo spustiti.
Ako staklo ne možete zatvoriti (na
primjer, kad je zaleđeno):
)
pritisnite prekidač i držite ga do
potpunog otvaranja,
)
odmah potom povucite preki-
dač do zatvaranja,
)
držite ga u tom položaju još oko
jednu sekundu nakon zatvara-
nja.
Za vrijeme tog postupka zaštita
od priklještenja ne djeluje.
Page 78 of 333
IV
76
OTVARANJE

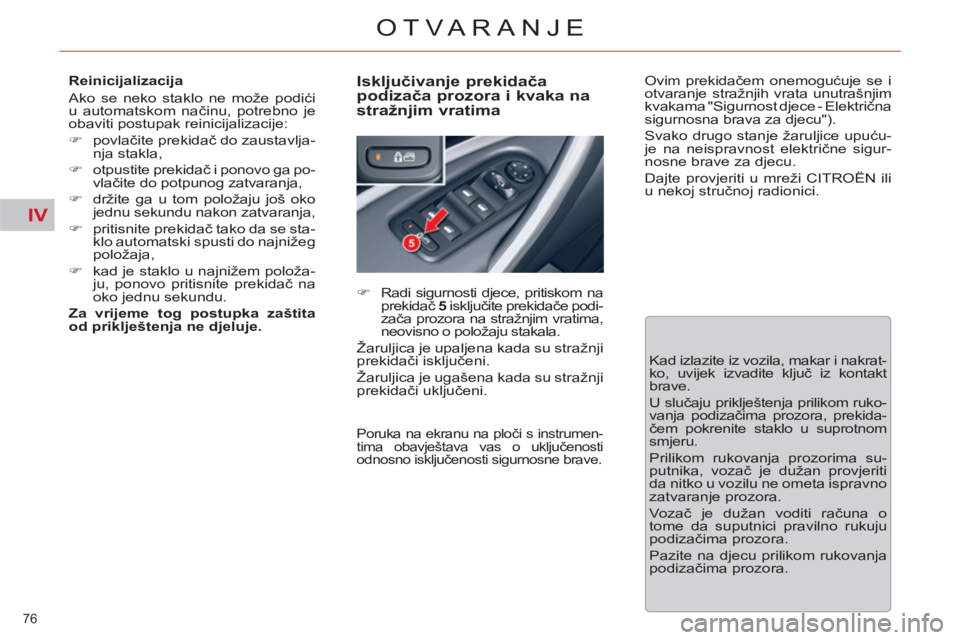

Reinicijalizacija
Ako se neko staklo ne može podići
u automatskom načinu, potrebno je
obaviti postupak reinicijalizacije:
)
povlačite prekidač do zaustavlja-
nja stakla,
)
otpustite prekidač i ponovo ga po-
vlačite do potpunog zatvaranja,
)
držite ga u tom položaju još oko
jednu sekundu nakon zatvaranja,
)
pritisnite prekidač tako da se sta-
klo automatski spusti do najnižeg
položaja,
)
kad je staklo u najnižem položa-
ju, ponovo pritisnite prekidač na
oko jednu sekundu.
Za vrijeme tog postupka zaštita
od priklještenja ne djeluje.
Isključivanje prekidača
podizača prozora i kvaka na
stražnjim vratima
)
Radi sigurnosti djece, pritiskom na
prekidač 5
isključite prekidače podi-
zača prozora na stražnjim vratima,
neovisno o položaju stakala.
Žaruljica je upaljena kada su stražnji
prekidači isključeni.
Žaruljica je ugašena kada su stražnji
prekidači uključeni. Kad izlazite iz vozila, makar i nakrat-
ko, uvijek izvadite ključ iz kontakt
brave.
U slučaju priklještenja prilikom ruko-
vanja podizačima prozora, prekida-
čem pokrenite staklo u suprotnom
smjeru.
Prilikom rukovanja prozorima su-
putnika, vozač je dužan provjeriti
da nitko u vozilu ne ometa ispravno
zatvaranje prozora.
Vozač je dužan voditi računa o
tome da suputnici pravilno rukuju
podizačima prozora.
Pazite na djecu prilikom rukovanja
podizačima prozora.
Poruka na ekranu na ploči s instrumen-
tima obavještava vas o uključenosti
odnosno isključenosti sigurnosne brave.
Ovim prekidačem onemogućuje se i
otvaranje stražnjih vrata unutrašnjim
kvakama "Sigurnost djece - Električna
sigurnosna brava za djecu").
Svako drugo stanje žaruljice upuću-
je na neispravnost električne sigur-
nosne brave za djecu.
Dajte provjeriti u mreži CITROËN ili
u nekoj stručnoj radionici.
Page 79 of 333
IV
77
OTVARANJE

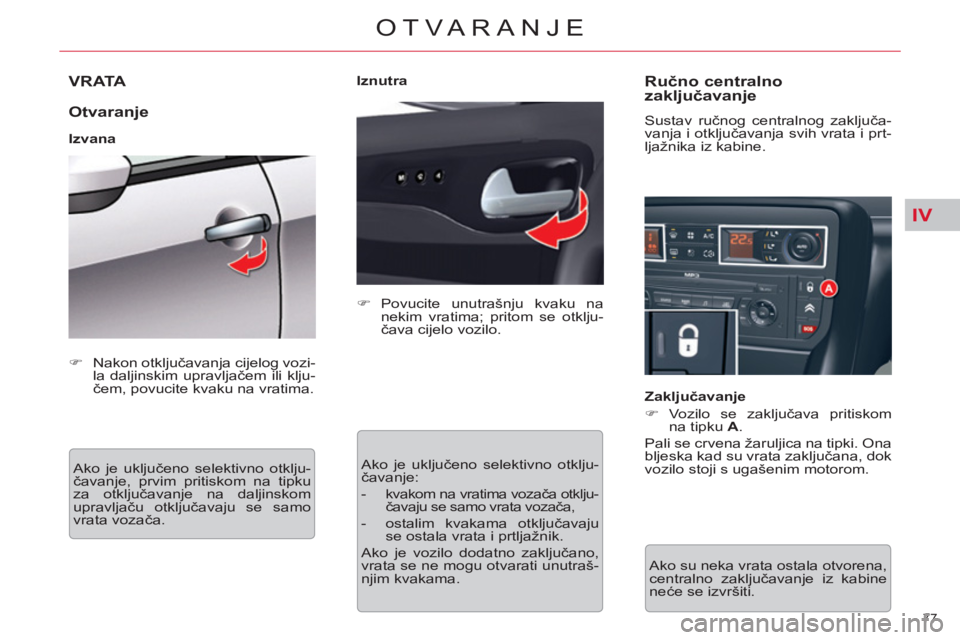

VRATA
Otvaranje
Izvana
Ako je uključeno selektivno otklju-
čavanje, prvim pritiskom na tipku
za otključavanje na daljinskom
upravljaču otključavaju se samo
vrata vozača.
)
Povucite unutrašnju kvaku na
nekim vratima; pritom se otklju-
čava cijelo vozilo.
Ako je uključeno selektivno otklju-
čavanje:
-
kvakom na vratima vozača otklju-
čavaju se samo vrata vozača,
- ostalim kvakama otključavaju
se ostala vrata i prtljažnik.
Ako je vozilo dodatno zaključano,
vrata se ne mogu otvarati unutraš-
njim kvakama.
Ručno centralno
zaključavanje
Sustav ručnog centralnog zaključa-
vanja i otključavanja svih vrata i prt-
ljažnika iz kabine.
Zaključavanje
)
Vozilo se zaključava pritiskom
na tipku A
.
Pali se crvena žaruljica na tipki. Ona
bljeska kad su vrata zaključana, dok
vozilo stoji s ugašenim motorom.
Ako su neka vrata ostala otvorena,
centralno zaključavanje iz kabine
neće se izvršiti.
)
Nakon otključavanja cijelog vozi-
la daljinskim upravljačem ili klju-
čem, povucite kvaku na vratima.
Iznutra
Page 80 of 333
IV
78
OTVARANJE

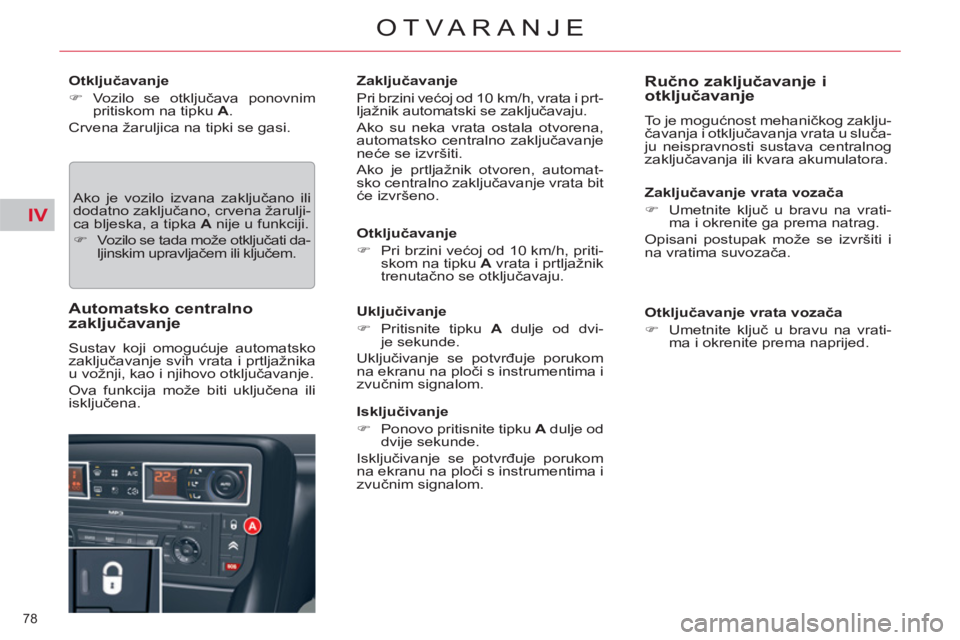

Otključavanje
)
Vozilo se otključava ponovnim
pritiskom na tipku A
.
Crvena žaruljica na tipki se gasi.
Ako je vozilo izvana zaključano ili
dodatno zaključano, crvena žarulji-
ca bljeska, a tipka A
nije u funkciji.
)
Vozilo se tada može otključati da-
ljinskim upravljačem ili ključem.
Automatsko centralno
zaključavanje
Sustav koji omogućuje automatsko
zaključavanje svih vrata i prtljažnika
u vožnji, kao i njihovo otključavanje.
Ova funkcija može biti uključena ili
isključena.
Zaključavanje
Pri brzini većoj od 10 km/h, vrata i prt-
ljažnik automatski se zaključavaju.
Ako su neka vrata ostala otvorena,
automatsko centralno zaključavanje
neće se izvršiti.
Ako je prtljažnik otvoren, automat-
sko centralno zaključavanje vrata bit
će izvršeno.
Otključavanje
)
Pri brzini većoj od 10 km/h, priti-
skom na tipku A
vrata i prtljažnik
trenutačno se otključavaju.
Uključivanje
)
Pritisnite tipku A
dulje od dvi-
je sekunde.
Uključivanje se potvrđuje porukom
na ekranu na ploči s instrumentima i
zvučnim signalom.
Isključivanje
)
Ponovo pritisnite tipku A
dulje od
dvije sekunde.
Isključivanje se potvrđ
uje porukom
na ekranu na ploči s instrumentima i
zvučnim signalom.
Ručno zaključavanje i
otključavanje
To je mogućnost mehaničkog zaklju-
čavanja i otključavanja vrata u sluča-
ju neispravnosti sustava centralnog
zaključavanja ili kvara akumulatora.
Zaključavanje vrata vozača
)
Umetnite ključ u bravu na vrati-
ma i okrenite ga prema natrag.
Opisani postupak može se izvršiti i
na vratima suvozača.
Otključavanje vrata vozača
)
Umetnite ključ u bravu na vrati-
ma i okrenite prema naprijed.
