Page 101 of 333

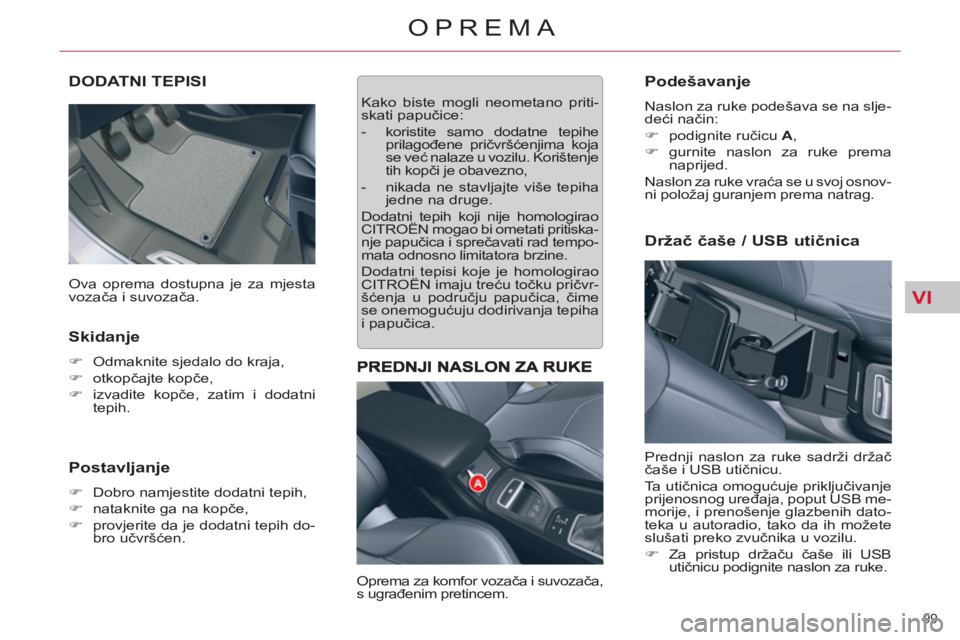

VI
99
OPREMA
DODATNI TEPISI
Skidanje
)
Odmaknite sjedalo do kraja,
)
otkopčajte kopče,
)
izvadite kopče, zatim i dodatni
tepih.
Postavljanje
)
Dobro namjestite dodatni tepih,
)
nataknite ga na kopče,
)
provjerite da je dodatni tepih do-
bro učvršćen.
Kako biste mogli neometano priti-
skati papučice:
- koristite samo dodatne tepihe
prilagođene pričvršćenjima koja
se već nalaze u vozilu. Korištenje
tih kopči je obavezno,
- nikada ne stavljajte više tepiha
jedne na druge.
Dodatni tepih koji nije homologirao
CITROËN mogao bi ometati pritiska-
nje papučica i sprečavati rad tempo-
mata odnosno limitatora brzine.
Dodatni tepisi koje je homologirao
CITROËN imaju treću točku pričvr-
šćenja u području papučica, čime
se onemogućuju dodirivanja tepiha
i papučica .
Oprema za komfor vozača i suvozača,
s ugrađenim pretincem.
Podešavanje
Naslon za ruke podešava se na slje-
deći način:
)
podignite ručicu A
,
)
gurnite naslon za ruke prema
naprijed.
Naslon za ruke vraća se u svoj osnov-
ni položaj guranjem prema natrag.
Prednji naslon za ruke sadrži držač
čaše i USB utičnicu.
Ta utičnica omogućuje priključivanje
prijenosnog uređaja, poput USB me-
morije, i prenošenje glazbenih dato-
teka u autoradio, tako da ih možete
slušati preko zvučnika u vozilu.
)
Za pristup držaču čaše ili USB
utičnicu podignite naslon za ruke.
Ova oprema dostupna je za mjesta
vozača i suvozača.
Držač čaše / USB utičnica

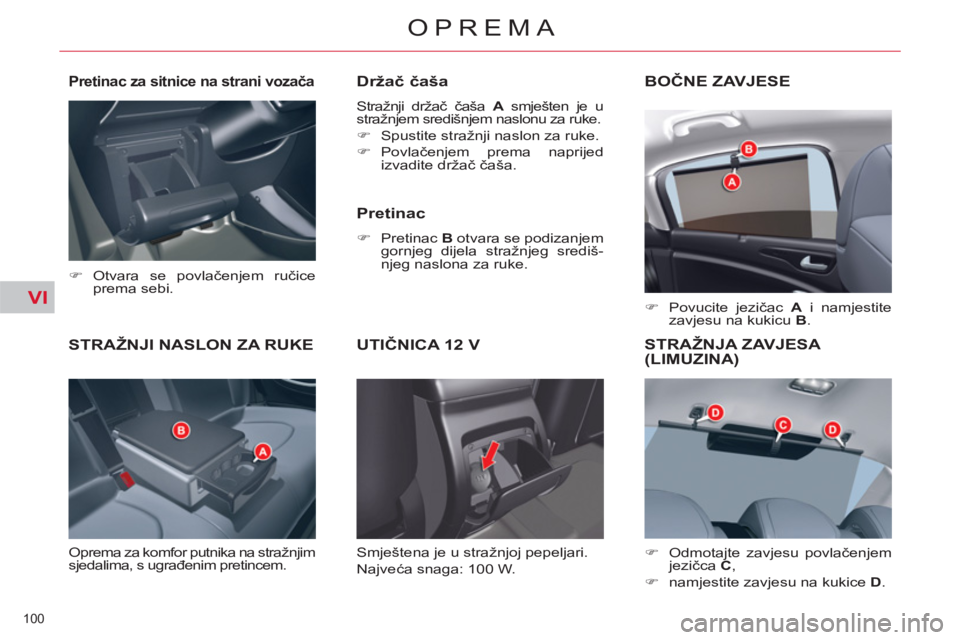

Page 102 of 333
VI
100
OPREMA
STRAŽNJI NASLON ZA RUKE
Oprema za komfor putnika na stražnjim
sjedalima, s ugrađenim pretincem.
Držač čaša
Stražnji držač čaša A
smješten je u
stražnjem središnjem naslonu za ruke.
)
Spustite stražnji naslon za ruke.
)
Povlačenjem prema naprijed
izvadite držač čaša.
Pretinac
)
Pretinac B
otvara se podizanjem
gornjeg dijela stražnjeg središ-
njeg naslona za ruke.
UTIČNICA 12 VBOČNE ZAVJESE
)
Povucite jezičac A
i namjestite
zavjesu na kukicu B
.
STRAŽNJA ZAVJESA (LIMUZINA)
)
Odmotajte zavjesu povlačenjem
jezičca C
,
)
namjestite zavjesu na kukice D
.
Smještena je u stražnjoj pepeljari.
Najveća snaga: 100 W.
Pretinac za sitnice na strani vozača
)
Otvara se povlačenjem ručice
prema sebi.
Page 103 of 333
VI
101
OPREMA
OPREMA U PRTLJAŽNIKU (LIMUZINA)
1.
Mjesto za akumulator u vozilima
s motorom V6 HDi.
2.
Podnica prtljažnika (za pristup
rezervnom kotaču).
3.
Svjetlo u prtljažniku.
4.
Mjesto za CD izmjenjivač za 6 diskova.
Prsteni za pričvršćenje
prtljage
)
Četiri prstena na podnici prtljažni-
ka služe za pričvršćenje prtljage.
Radi sigurnosti, u slučaju naglog ko-
čenja, preporučuje se da teški pred-
meti budu postavljeni na podnici, što
više naprijed.

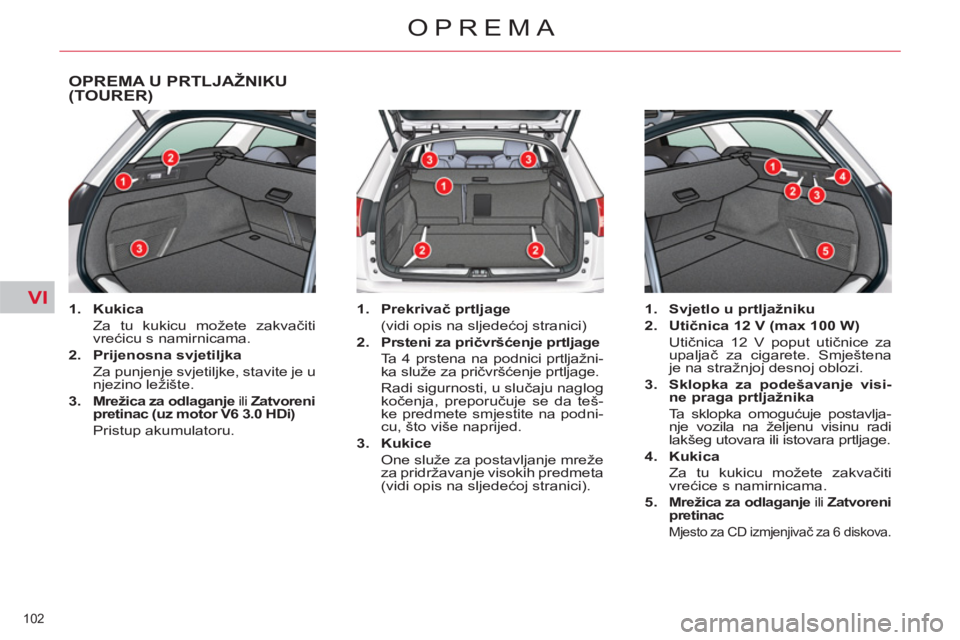

Page 104 of 333
VI
102
OPREMA
OPREMA U PRTLJAŽNIKU(TOURER)
1.
Kukica
Za tu kukicu možete zakvačiti
vrećicu s namirnicama.
2.
Prijenosna svjetiljka
Za punjenje svjetiljke, stavite je u
njezino ležište.
3.
Mrežica za odlaganje
ili Zatvoreni
pretinac (uz motor V6 3.0 HDi)
Pristup akumulatoru.
1.
Prekrivač prtljage
(vidi opis na sljedećoj stranici)
2.
Prsteni za pričvršćenje prtljage
Ta 4 prstena na podnici prtljažni-
ka služe za pričvršćenje prtljage.
Radi sigurnosti, u slučaju naglog
kočenja, preporučuje se da teš-
ke predmete smjestite na podni-
cu, što više naprijed.
3.
Kukice
One služe za postavljanje mreže
za pridržavanje visokih predmeta
(vidi opis na sljedećoj stranici).
1.
Svjetlo u prtljažniku
2.
Utičnica 12 V (max 100 W)
Utičnica 12 V poput utičnice za
upaljač za cigarete. Smještena
je na stražnjoj desnoj oblozi.
3.
Sklopka za podešavanje visi-
ne praga prtljažnika
Ta sklopka omogućuje postavlja-
nje vozila na željenu visinu radi
lakšeg utovara ili istovara prtljage.
4.
Kukica
Za tu kukicu možete zakvačiti
vrećice s namirnicama.
5.
Mrežica za odlaganje
ili Zatvoreni
pretinac
Mjesto za CD izmjenjivač za 6 diskova.

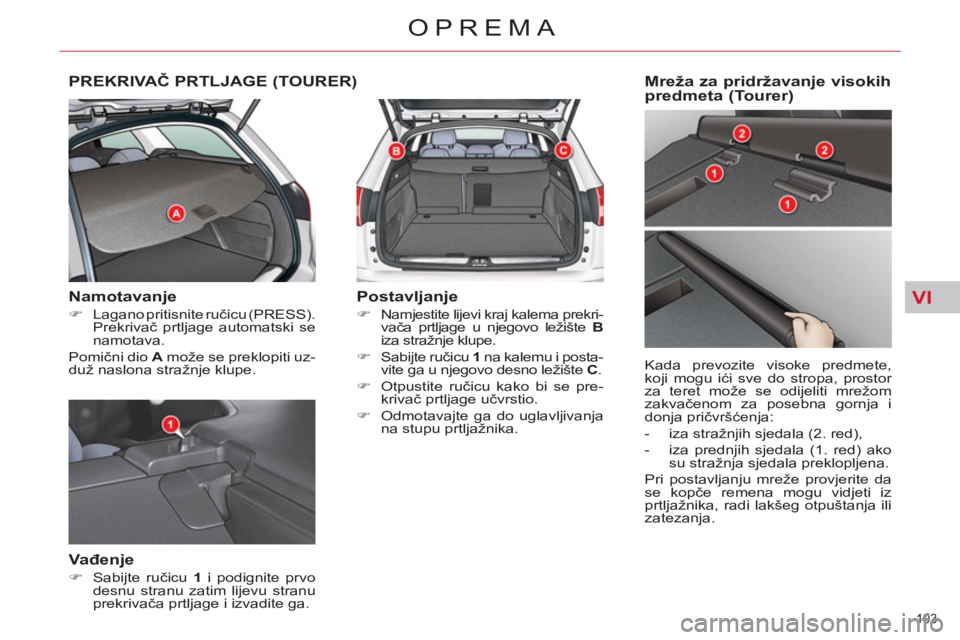

Page 105 of 333
VI
103
OPREMA
PREKRIVAČ PRTLJAGE (TOURER)
Namotavanje
)
Lagano pritisnite ručicu (PRESS).
Prekrivač prtljage automatski se
namotava.
Pomični dio A
može se preklopiti uz-
duž naslona stražnje klupe.
Vađenje
)
Sabijte ručicu 1
i podignite prvo
desnu stranu zatim lijevu stranu
prekrivača prtljage i izvadite ga.
Postavljanje
)
Namjestite lijevi kraj kalema prekri-
vača prtljage u njegovo ležište B
iza stražnje klupe.
)
Sabijte ručicu 1
na kalemu i posta-
vite ga u njegovo desno ležište C
.
)
Otpustite ručicu kako bi se pre-
krivač prtljage učvrstio.
)
Odmotavajte ga do uglavljivanja
na stupu prtljažnika.
Mreža za pridržavanje visokih
predmeta (Tourer)
Kada prevozite visoke predmete,
koji mogu ići sve do stropa, prostor
za teret može se odijeliti mrežom
zakvačenom za posebna gornja i
donja pričvršćenja:
- iza stražnjih sjedala (2. red),
- iza prednjih sjedala (1. red) ako
su stražnja sjedala preklopljena.
Pri postavljanju mreže provjerite da
se kopče remena mogu vidjeti iz
prtljažnika, radi lakšeg otpuštanja ili
zatezanja.

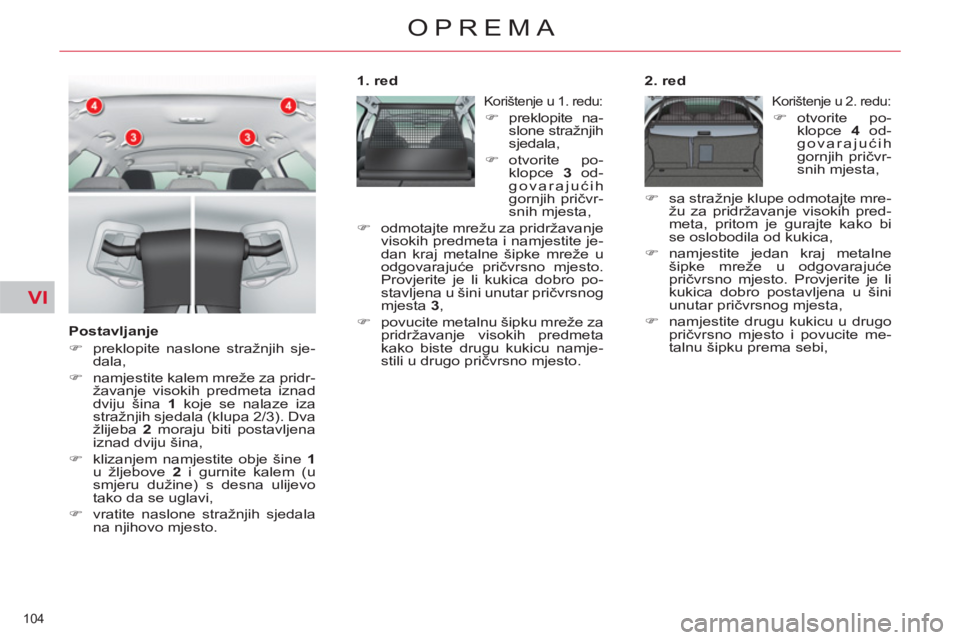

Page 106 of 333
VI
104
OPREMA
Postavljanje
)
preklopite naslone stražnjih sje-
dala,
)
namjestite kalem mreže za pridr-
žavanje visokih predmeta iznad
dviju šina 1
koje se nalaze iza
stražnjih sjedala (klupa 2/3). Dva
žlijeba 2
moraju biti postavljena
iznad dviju šina,
)
klizanjem namjestite obje šine 1
u žljebove 2
i gurnite kalem (u
smjeru dužine) s desna ulijevo
tako da se uglavi,
)
vratite naslone stražnjih sjedala
na njihovo mjesto.
1. red
2. red
Korištenje u 1. redu:
)
preklopite na-
slone stražnjih
sjedala,
)
otvorite po-
klopce 3
od-
govarajućih
gornjih pričvr-
snih mjesta,
)
odmotajte mrežu za pridržavanje
visokih predmeta i namjestite je-
dan kraj metalne šipke mreže u
odgovarajuće pričvrsno mjesto.
Provjerite je li kukica dobro po-
stavljena u šini unutar pričvrsnog
mjesta 3
,
)
povucite metalnu šipku mreže za
pridržavanje visokih predmeta
kako biste drugu kukicu namje-
stili u drugo pričvrsno mjesto.
Korištenje u 2. redu:
)
otvorite po-
klopce 4
od-
govarajućih
gornjih pričvr-
snih mjesta,
)
sa stražnje klupe odmotajte mre-
žu za pridržavanje visokih pred-
meta, pritom je gurajte kako bi
se oslobodila od kukica,
)
namjestite jedan kraj metalne
šipke mreže u odgovarajuće
pričvrsno mjesto. Provjerite je li
kukica dobro postavljena u šini
unutar pričvrsnog mjesta,
)
namjestite drugu kukicu u drugo
pričvrsno mjesto i povucite me-
talnu šipku prema sebi,

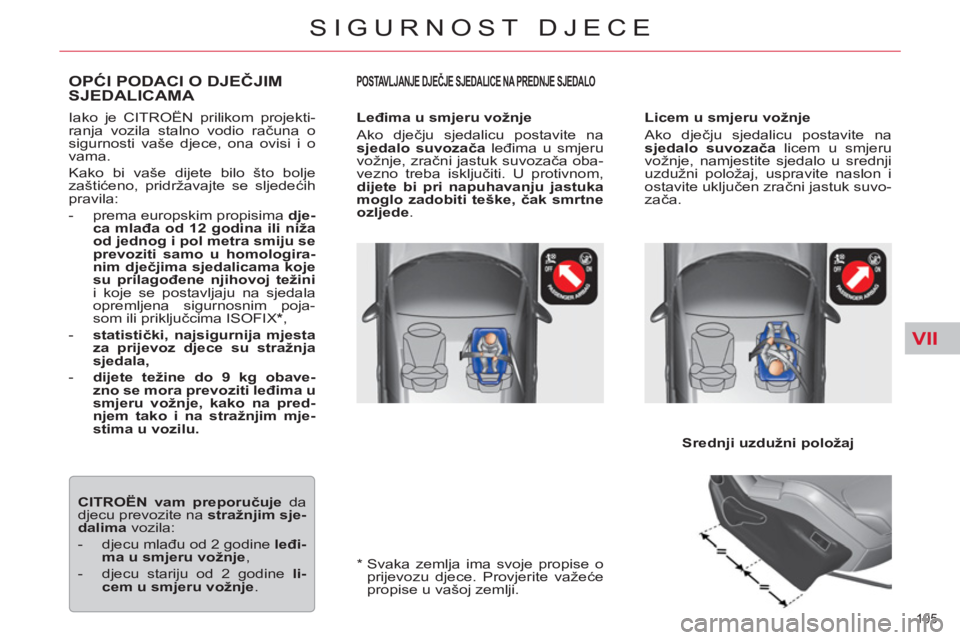

Page 107 of 333
VII
105
SIGURNOST DJECE
Iako je CITROËN prilikom projekti-
ranja vozila stalno vodio računa o
sigurnosti vaše djece, ona ovisi i o
vama.
Kako bi vaše dijete bilo što bolje
zaštićeno, pridržavajte se sljedećih
pravila:
- prema europskim propisima dje-
ca mlađa od 12 godina ili niža
od jednog i pol metra smiju se
prevoziti samo u homologira-
nim dječjima sjedalicama koje
su prilagođene njihovoj težini
i koje se postavljaju na sjedala
opremljena sigurnosnim poja-
som ili priključcima ISOFIX
*
,
- statistički, najsigurnija mjesta
za prijevoz djece su stražnja
sjedala,
- dijete težine do 9 kg obave-
zno se mora prevoziti leđima u
smjeru vožnje, kako na pred-
njem tako i na stražnjim mje-
stima u vozilu.
CITROËN vam preporučuje
da
djecu prevozite na stražnjim sje-
dalima
vozila:
- djecu mlađu od 2 godine leđi-
ma u smjeru vožnje
,
- djecu stariju od 2 godine li-
cem u smjeru vožnje
.
POSTAVLJANJE DJEČJE SJEDALICE NA PREDNJE SJEDALO
Leđima u smjeru vožnje
Ako dječju sjedalicu postavite na
sjedalo suvozača
leđima u smjeru
vožnje, zračni jastuk suvozača oba-
vezno treba isključiti. U protivnom,
dijete bi pri napuhavanju jastuka
moglo zadobiti teške, čak smrtne
ozljede
.
*
Svaka zemlja ima svoje propise o
prijevozu djece. Provjerite važeće
propise u vašoj zemlji.
OPĆI PODACI O DJEČJIM
SJEDALICAMA
Srednji uzdužni položaj
Licem u smjeru vožnje
Ako dječju sjedalicu postavite na
sjedalo suvozača
licem u smjeru
vožnje, namjestite sjedalo u srednji
uzdužni položaj, uspravite naslon i
ostavite uključen zračni jastuk suvo-
zača.

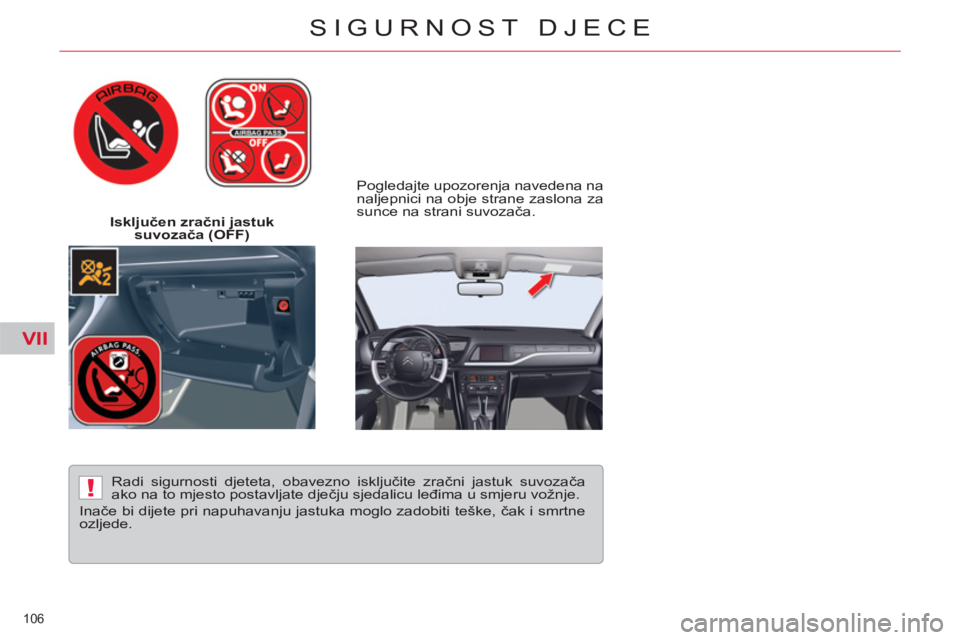

Page 108 of 333
VII
!
106
SIGURNOST DJECE
Isključen zračni jastuk
suvozača (OFF)
Pogledajte upozorenja navedena na
naljepnici na obje strane zaslona za
sunce na strani suvozača.
Radi sigurnosti djeteta, obavezno isključite zračni jastuk suvozača
ako na to mjesto postavljate dječju sjedalicu leđima u smjeru vožnje.
Inače bi dijete pri napuhavanju jastuka moglo zadobiti teške, čak i smrtne
ozljede.

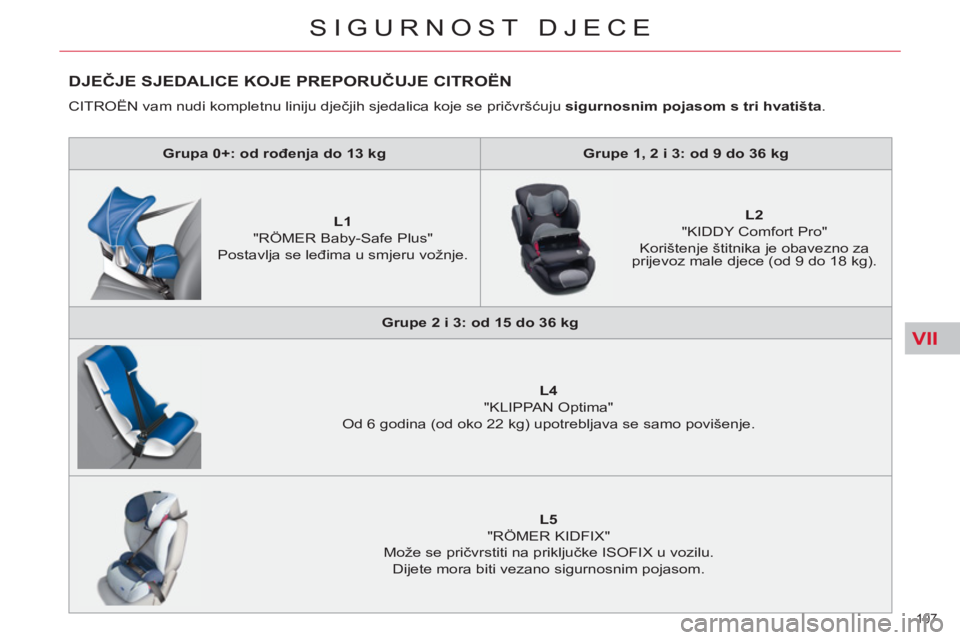

Page 109 of 333
VII
107
SIGURNOST DJECE
DJEČJE SJEDALICE KOJE PREPORUČUJE CITROËN
CITROËN vam nudi kompletnu liniju dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom s tri hvatišta
.
Grupa 0+: od rođenja do 13 kg
Grupe 1, 2 i 3: od 9 do 36 kg
L1
"RÖMER Baby-Safe Plus"
Postavlja se leđima u smjeru vožnje.
L2
"KIDDY Comfort Pro"
Korištenje štitnika je obavezno za
prijevoz male djece (od 9 do 18 kg).
Grupe 2 i 3: od 15 do 36 kg
L4
"KLIPPAN Optima"
Od 6 godina (od oko 22 kg) upotrebljava se samo povišenje.
L5
"RÖMER KIDFIX"
Može se pričvrstiti na priključke ISOFIX u vozilu.
Dijete mora biti vezano sigurnosnim pojasom.

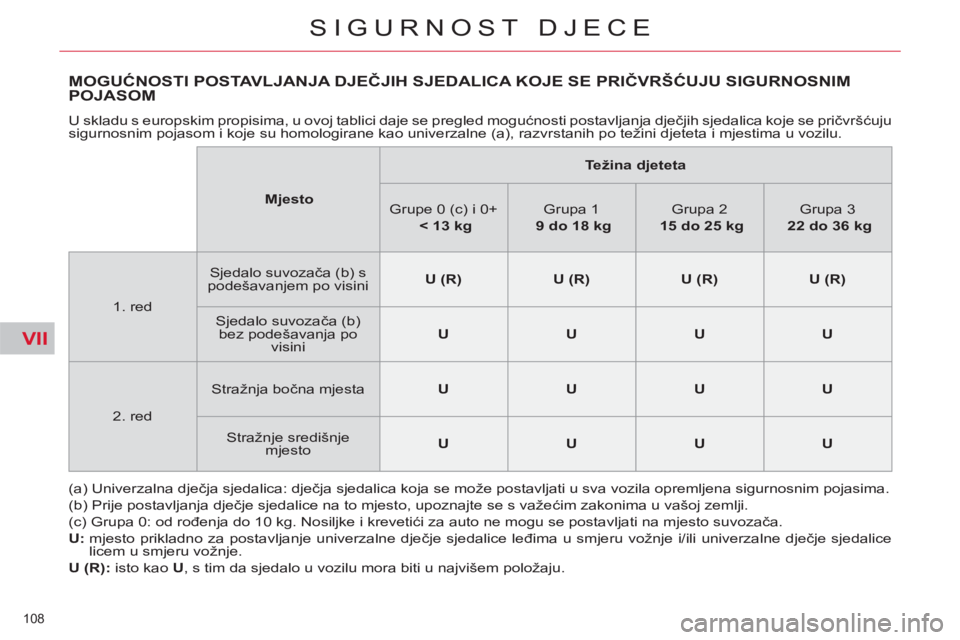

Page 110 of 333
VII
108
SIGURNOST DJECE
MOGUĆNOSTI POSTAVLJANJA DJEČJIH SJEDALICA KOJE SE PRIČVRŠĆUJU SIGURNOSNIM POJASOM
U skladu s europskim propisima, u ovoj tablici daje se pregled mogućnosti postavljanja dječjih sjedalica koje se pričvršćuju
sigurnosnim pojasom i koje su homologirane kao univerzalne (a), razvrstanih po težini djeteta i mjestima u vozilu.
(a) Univerzalna dječja sjedalica: dječja sjedalica koja se može postavljati u sva vozila opremljena sigurnosnim pojasima.
(b) Prije postavljanja dječje sjedalice na to mjesto, upoznajte se s važećim zakonima u vašoj zemlji.
(c) Grupa 0: od rođenja do 10 kg. Nosiljke i krevetići za auto ne mogu se postavljati na mjesto suvozača.
U:
mjesto prikladno za postavljanje univerzalne dječje sjedalice leđima u smjeru vožnje i/ili univerzalne dječje sjedalice
licem u smjeru vožnje.
U (R):
isto kao U
, s tim da sjedalo u vozilu mora biti u najvišem položaju.
Mjesto
Težina djeteta
Grupe 0 (c) i 0+
< 13 kg
Grupa 1
9 do 18 kg
Grupa 2
15 do 25 kg
Grupa 3
22 do 36 kg
1. red
Sjedalo suvozača (b) s
podešavanjem po visini
U (R)
U (R)
U (R)
U (R)
Sjedalo suvozača (b)
bez podešavanja po
visini
U
U
U
U
2. red
Stražnja bočna mjesta
U
U
U
U
Stražnje središnje
mjesto
U
U
U
U
