CITROEN C5 2015 Ghiduri De Utilizare (in Romanian)

19
C5_ro_Chap01_controle-de-marche_ed01-2014
Calculator de bord, cateva definitii
Autonomie
(km sau mile)
Consum instantaneu
(l/100 km sau km/l sau mpg)
Consum
mediu
(l/100 km sau km/l sau mpg)
Viteza medie
(km/h sau mph)
Distanta parcursa
(km sau mile)
Numărul de kilometri care pot fi încă parcurşi
cu carburantul care a rămas în rezervor (în
funcţie de consumul mediu al ultimilor kilometri
parcurşi).
Dacă autonomia este mai mică de 30 km, se
afişează cateva liniuţe. După o completare cu
carburant de cel puţin 5 litri, autonomia este
recalculată şi afişata dacă depăşeşte 100 km. Calculat pentru ultimele secunde de parcurs.
Calculat de la ultima aducere la zero a
indicatorilor de parcurs.
Calculată de la ultima aducere la zero a
indicatorilor de parcurs. Calculată de la ultima aducere la zero a
indicatorilor de parcurs.
Contor de timp al
Stop
& Start
(minute / secunde sau ore /
minute)
Dacă vehiculul este echipat cu Stop
& Start, un
contor de timp însumează duratele de trecere
în mod STOP pentru un parcurs.
El revine la zero la fiecare punere a contactului
cu cheia.
Această funcţie nu se afişează decât
începând cu 30 km/h.
Această valoare poate varia ca urmare
a schimbării stilului de condus sau
a reliefului, lucru care determină o
variaţie mare a consumului instantaneu.
Dacă aceste liniuţe se afişează
continuu în locul cifrelor, consultaţi
reţeaua CITROËN sau un Service
autorizat.
1
Verificarea funcţionării vehiculului

20
C5_ro_Chap01_controle-de-marche_ed01-2014
Intoarcere la afisajul
principal al ecranului de pe
tabloul de bord combinat
Rotiri succesive ale rolei din partea stanga a
volanului permit revenirea la afisajul principal
al ecranului (viteza vehiculului), trecand prin
afisarea informatiilor privind navigatia, apoi
numai contorul de kilometri totalizator si
contorul de kilometri zilnic, in partea de jos.Puteti accesa informatiile privind navigatia pe
ecranul din tabloul de bord combinat, rotind
rola din partea stanga a volanului.Aceasta functie permite afisarea listei alertelor.
F
a
p
asati pe comanda A.
Pe ecranul din tabloul de bord se deruleaza
succesiv urmatoarele mesaje:
-

M
esajele privind presiunea pneurilor.
-

M
esajele indicatorului de intretinere.
-

A
fisarea eventualelor mesaje de alerta.
-

C
ontrolul nivelului de ulei.
Functia Check
Apelarea informatiilor de
navigatie pe ecranul de pe
tabloul de bord combinat
Verificarea funcţionării vehiculului

21
C5_ro_Chap01_controle-de-marche_ed01-2014

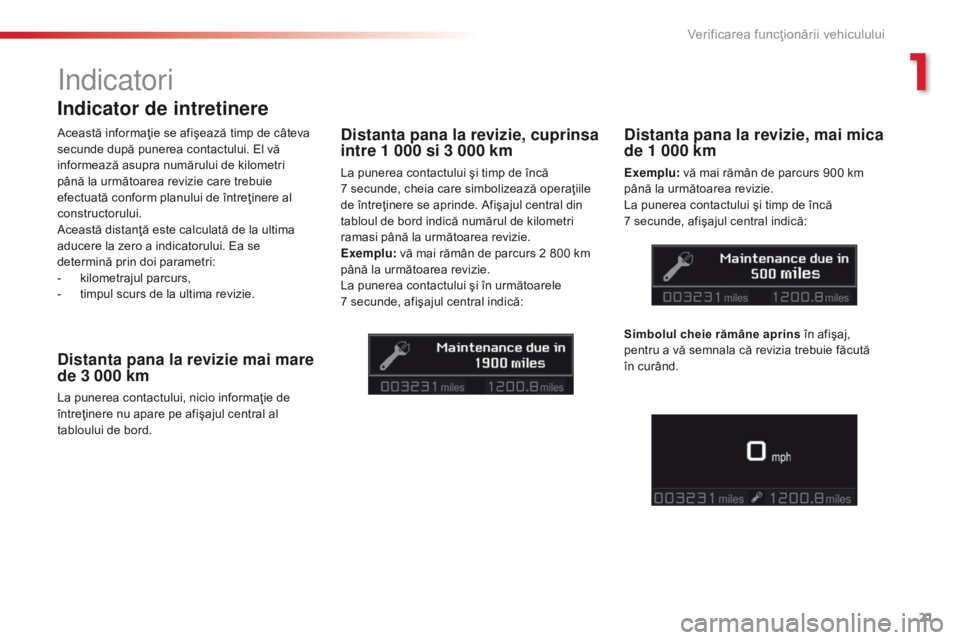

Indicator de intretinere
Distanta pana la revizie mai mare
de 3 000 km
La punerea contactului, nicio informaţie de
întreţinere nu apare pe afişajul central al
tabloului de bord.
Distanta pana la revizie, cuprinsa
intre 1 000 si 3 000 km
La punerea contactului şi timp de încă
7 secunde, cheia care simbolizează operaţiile
de întreţinere se aprinde. Afişajul central din
tabloul de bord indică numărul de kilometri
ramasi până la următoarea revizie.
Exemplu: vă mai rămân de parcurs 2 800 km
până la următoarea revizie.
La punerea contactului şi în următoarele
7 secunde, afişajul central indică:
Distanta pana la revizie, mai mica
de 1 000 km
Exemplu: vă mai rămân de parcurs 900 km
până la următoarea revizie.
La punerea contactului şi timp de încă
7 secunde, afişajul central indică:
Simbolul cheie rămâne aprins în afişaj,
pentru a vă semnala că revizia trebuie făcută
în curând.
indicatori
Această informaţie se afişează timp de câteva
secunde după punerea contactului. El vă
informează asupra numărului de kilometri
până la următoarea revizie care trebuie
efectuată conform planului de întreţinere al
constructorului.
Această distanţă este calculată de la ultima
aducere la zero a indicatorului. Ea se
determină prin doi parametri:
-
k

ilometrajul parcurs,
-

t
impul scurs de la ultima revizie.
1
Verificarea funcţionării vehiculului

22
C5_ro_Chap01_controle-de-marche_ed01-2014

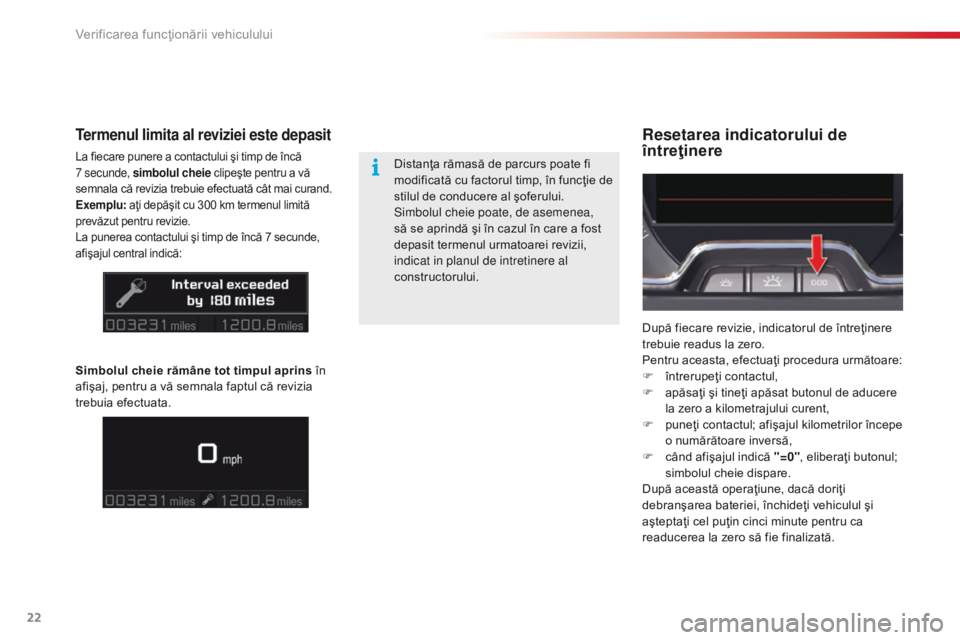

Resetarea indicatorului de
întreţinereTermenul limita al reviziei este depasit
La fiecare punere a contactului şi timp de încă
7 secunde, simbolul cheie clipeşte pentru a vă
semnala că revizia trebuie efectuată cât mai curand.
Exemplu: aţi depăşit cu 300 km termenul limită
prevăzut pentru revizie.
La punerea contactului şi timp de încă 7 secunde,
afişajul central indică:
Simbolul cheie rămâne tot timpul aprins în
afişaj, pentru a vă semnala faptul că revizia
trebuia efectuata. Distanţa rămasă de parcurs poate fi
modificată cu factorul timp, în funcţie de
stilul de conducere al şoferului.
Simbolul cheie poate, de asemenea,
să se aprindă şi în cazul în care a fost
depasit termenul urmatoarei revizii,
indicat in planul de intretinere al
constructorului.
După fiecare revizie, indicatorul de întreţinere
trebuie readus la zero.
Pentru aceasta, efectuaţi procedura următoare:
F în trerupeţi contactul,
F

a
păsaţi şi tineţi apăsat butonul de aducere
la zero a kilometrajului curent,
F

p
uneţi contactul; afişajul kilometrilor începe
o numărătoare inversă,
F

c
ând afişajul indică "=0", eliberaţi butonul;
simbolul cheie dispare.
După această operaţiune, dacă doriţi
debranşarea bateriei, închideţi vehiculul şi
aşteptaţi cel puţin cinci minute pentru ca
readucerea la zero să fie finalizată.
Verificarea funcţionării vehiculului

23
C5_ro_Chap01_controle-de-marche_ed01-2014
Indicator de nivel ulei
motor*
La versiunile echipate cu indicator electric de
nivel ulei motor, conformitatea nivelului de ulei
motor se afiseaza pe tabloul de bord, timp de
cateva secunde, la punerea contactului, dupa
informatia de intretinere.
Nicio verificare a nivelului nu este valabilă
decât dacă vehiculul este pe teren orizontal, cu
motorul oprit de mai mult de 30 minute.Nivel de ulei corect
Este indicată prin afisarea mesajului "Nivel
de ulei incorect", pe tabloul de bord, insotit
de aprinderea martorului de service si de un
semnal sonor.
Dacă lipsa uleiului este confirmată prin
verificarea cu joja manuală, este imperativ sa
completaţi nivelul, pentru a evita deteriorarea
motorului.
Consultati rubrica " Verificare niveluri".
Disfunctie a indicatorului de nivel ulei
* In functie de versiune.In caz de disfunctie la nivelul
indicatorului electric de nivel ulei,
nivelul de ulei nu mai este monitorizat.
Cat timp sistemul este defect,
trebuie sa controlati nivelul de ulei
din motor utilizand joja manuala din
compartimentul motorului.
Consultati rubrica " Verificare niveluri".
Lipsa de ulei
Este semnalata prin afisarea mesajului
"Masurare nivel ulei invalida" pe tabloul de
bord.
Consultaţi reţeaua CITROËN sau un service
autorizat.
1
Verificarea funcţionării vehiculului

24
C5_ro_Chap01_controle-de-marche_ed01-2014
Indicator de temperatura a
uleiului de motor
in conditii normale, se aprind segmentele
luminoase din zona 1.
In conditii de utilizare severe, se poate ca si
segmentele din zona 2 sa se aprinda.
in a

cest caz incetiniti si, daca este necesar,
opriti motorul si verificati nivelurile (vezi
capitolul corespunzator).
Indicator de temperatura a
lichidului de racire
in conditii normale, se aprind segmentele
luminoase din zona 1 .
In conditii de utilizare severe, se poate ca si
segmentele din zona 2 sa se aprinda, atat
martorul de temperatura a lichidului de racire
A
cat si martorul STOP de pe tabloul de bord se
pot aprinde, opriti imediat . Taiati contactul.
Grupul motoventilator de racire a motorului
poate continua sa functioneze un timp
oarecare.
Consultati un reparator agreat C
i

troën sau
un Service autorizat.
da

ca martorul SERVICE se aprinde, verificati
nivelurile (vezi capitolul corespunzator). Pe un teren orizontal, aprinderea acestui
martor va alerteaza ca motorul consuma
carburant din rezerva.
Pe ecranul din tabloul de bord combinat se
afiseaza un mesaj.
Indicator de nivel

carburant
Verificarea funcţionării vehiculului

25
C5_ro_Chap01_controle-de-marche_ed01-2014

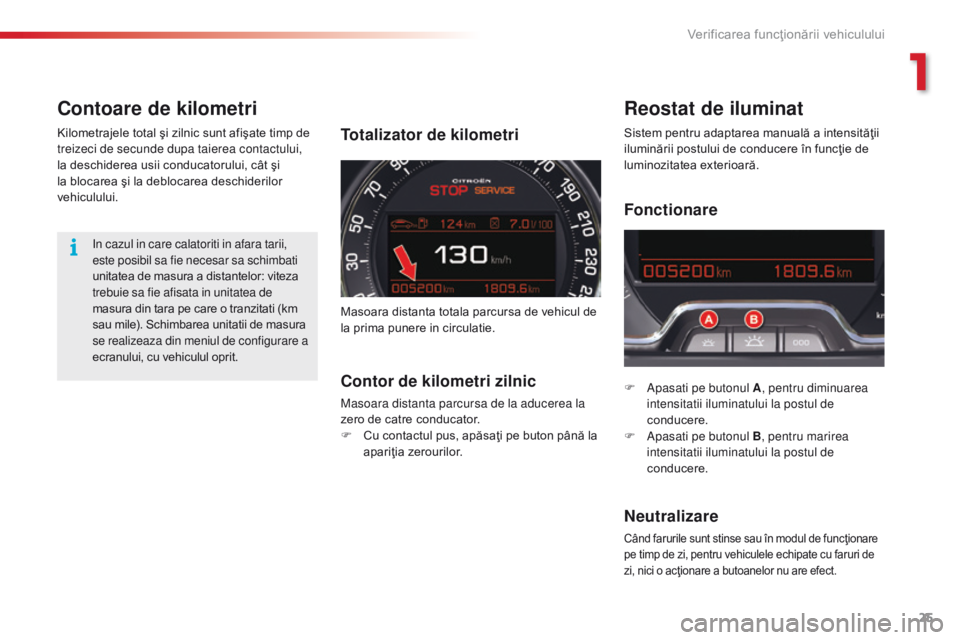

Contoare de kilometriReostat de iluminat
F apasati pe butonul A, pentru diminuarea
intensitatii iluminatului la postul de
conducere.
F
a
p
asati pe butonul B , pentru marirea
intensitatii iluminatului la postul de
conducere.
Neutralizare
Când farurile sunt stinse sau în modul de funcţionare
pe timp de zi, pentru vehiculele echipate cu faruri de
zi, nici o acţionare a butoanelor nu are efect.
Totalizator de kilometri
in cazul in care calatoriti in afara tarii,
este posibil sa fie necesar sa schimbati
unitatea de masura a distantelor: viteza
trebuie sa fie afisata in unitatea de
masura din tara pe care o tranzitati (km
sau mile). Schimbarea unitatii de masura
se realizeaza din meniul de configurare a
ecranului, cu vehiculul oprit.
Kilometrajele total şi zilnic sunt afişate timp de
treizeci de secunde dupa taierea contactului,
la deschiderea usii conducatorului, cât şi
la blocarea şi la deblocarea deschiderilor
vehiculului.
Sistem pentru adaptarea manuală a intensităţii
iluminării postului de conducere în funcţie de
luminozitatea exterioară.
Contor de kilometri zilnic
Masoara distanta parcursa de la aducerea la
zero de catre conducator.
F

C
u contactul pus, apăsaţi pe buton până la
apariţia zerourilor.
Masoara distanta totala parcursa de vehicul de
la prima punere in circulatie.
Fonctionare
1
Verificarea funcţionării vehiculului

26
C5_ro_Chap01_controle-de-marche_ed01-2014
Martori
Martoreste aprinsCauza Actiuni / Observatii
STOP continuu, asociat
cu un alt martor de
aver tizare.
es

te asociat cu pana de cauciuc,
franarea sau temperatura lichidului
de răcire.
Oprirea este imperativă în cele mai bune condiţii de siguranţă.
Opriţi, taiaţi contactul şi apelaţi la un reparator agreat
CITROËN sau la un Service autorizat.
Service t e m p o r a r. Apariţia unor anomalii minore, care
nu au un martor specific. Identificaţi anomalia, consultând mesajul afişat pe
ecran, de exemplu:
-

în
chiderea usilor, a portbagajului,
a lunetei, sau a capotei,
-
b

ateria telecomenzii,
-

p
resiunea din pneuri,
-

s
aturarea filtrului de particule (Diesel).
Pentru alte anomalii, consultaţi un reparator agreat
CITROËN sau un Service autorizat.
continuu. Apariţia unor anomalii majore, care
nu au un martor specific. Identificaţi defectul consultând mesajul care este
afişat pe ecran şi consultati imperativ un reparator
agreat CITROËN sau un Service autorizat.
Repere vizuale ce informează conducătorul despre apariţia unei anomalii (martor de avertizare)
sau punerea în funcţie a unui sistem (martor de funcţionare sau de neutralizare).
La punerea contactului
Unii martori de avertizare se aprind timp de câteva secunde, la punerea contactului vehiculului.
Imediat după pornirea motorului, aceşti martori trebuie să se stingă.
Dacă martorii raman aprinsi, înainte de a porni, consultaţi martorul de avertizare respectiv.
Avertizari asociate
Aprinderea, continuă sau clipitoare, a anumitor martori poate fi însoţită de un semnal sonor şi de un
mesaj pe ecran.
Martori de avertizare
Motorul fiind pornit sau cu vehiculul în rulare,
aprinderea unuia dintre martorii ce urmează indică
apariţia unei anomalii ce necesită intervenţia
conducatorului.
Aprinderea unui martor de avertizare este
întotdeauna însoţită de afişarea unui mesaj
suplimentar, pentru a vă ajuta la identificarea
anomaliei.
Dacă întâmpinaţi probleme, nu ezitaţi să consultaţi
reţeaua CITROËN sau un Service autorizat.
Verificarea funcţionării vehiculului

27
C5_ro_Chap01_controle-de-marche_ed01-2014
Franarecontinuu, asociat cu
martorul STOP. Nivelul de lichid de frana în circuitul
de frânare este insuficient. Oprirea este imperativa, in cele mai bune conditii de
siguranta.
Completaţi nivelul cu lichid de frana recomandat de
CITROËN.
Daca problema persista, verificati circuitul la un reparator
agreat CITROËN sau la un Service autorizat.
+ continuu, asociat cu
martorii STOP si ABS.
re

partitorul electronic de frânare
(REF) este defect. Oprirea este imperativa, in cele mai bune conditii de
siguranta.
Verificati la un reparator agreat C
i

troën sau la un
Service autorizat.
Martor
este aprinsCauza Actiuni / Observatii
Antiblocare roţi
(ABS) continuu.
Sistemul de antiblocare a roţilor este
defect. Vehiculul păstrează frânarea clasică.
Rulaţi prudent, cu viteză moderată şi consultaţi de
urgenta reţeaua CITROËN sau un service autorizat.
Frana de
stationare
electrica clipitor.
Frâna de staţionare electrică nu se
acţionează automat.
Actionarea/eliberarea este defectă. Oprirea este imperativă în cele mai bune condiţii de
siguranţă.
Opriţi pe un teren plan, orizontal, cuplati o treapta
de viteza (pentru o cutie automata, aduceti maneta
de viteze in pozitia P
), taiati contactul şi consultaţi
reţeaua CITROËN sau un service autorizat.
Anomalie
la frana de
stationare
electrica continuu.
Frâna de staţionare electrică este
defectă. Consultaţi de urgenţă reţeaua CITROËN sau un
service autorizat.
Pentru mai multe informaţii privind frâna de staţionare
electrica, consultaţi rubrica corespunzătoare.
1
Verificarea funcţionării vehiculului

28
C5_ro_Chap01_controle-de-marche_ed01-2014
Control dinamic
al stabilitatii
(CDS/ASR) clipitor.
Sistemul CDS/ASR intră în acţiune. Sistemul optimizează tractiunea şi permite
ameliorarea stabilităţii direcţionale a vehiculului, in
caz de pierdere a aderentei sau traiectoriei.
continuu. Sistemul CDS/ASR este defect. Efectuaţi o verificare în cadrul reţelei CITROËN sau
unui Service autorizat.
Sistem de
autodiagnosticare
a motoruluicontinuu.Sistemul antipoluare este defect. Martorul trebuie să se stingă la pornirea motorului.
Dacă nu se stinge, consultaţi reţeaua CITROËN sau
un service autorizat.
clipitor. Sistemul de control al motorului este
defect. Risc de distrugere a catalizatorului.
Verificaţi în reteaua CITROËN sau la un service
autorizat.
Martor
este aprinsCauza Actiuni / Observatii
Uzura placutelor
de frana continuu, insotit de
un semnal sonor si
un mesaj pe ecranul
multifunctional. Placutele de frana sunt in stare de
uzura avansata.
inl

ocuiti placutele de frana la un reparator agreat din
reteaua CITROËN sau la un atelier autorizat.
Dezactivarea
functiilor
automate
ale franei de
stationare
electrice
continuu.
Funcţiile "acţionare automată"
(la oprirea motorului) şi "eliberare
automată" sunt dezactivare sau
defecte. Activaţi funcţia (în funcţie de destinaţie) din meniul
de configurare a vehicului, sau consultaţi fie reţeaua
CITROËN, fie un service autorizat, dacă acţionarea /
eliberarea automata nu mai este posibilă.
Pentru mai multe informaţii asupra frânei de staţionare
electrice, consultaţi rubrica corespunzătoare.
Verificarea funcţionării vehiculului
