CITROEN C5 2015 Instrukcja obsługi (in Polish)

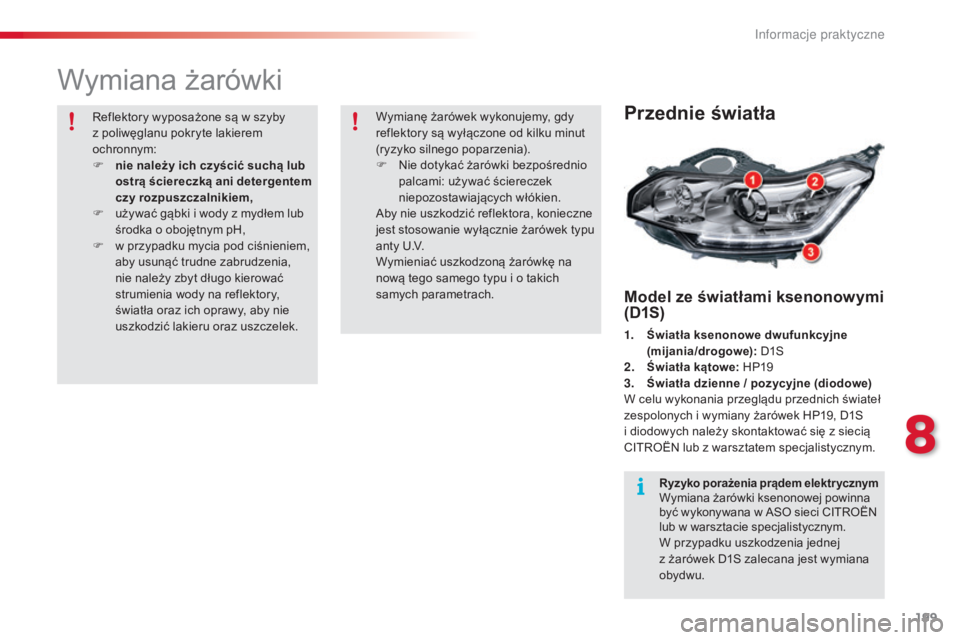

199
c5_pl_ chap08_information_ed01-2014
Wymiana żarówki
Przednie światła
Model ze światłami ksenonowymi
(D1S)
1. Światła ksenonowe dwufunkcyjne
(mijania/drogowe): D1
s
2. Åš

wiatła kątowe: HP19
3.
Åš

wiatła dzienne / pozycyjne (diodowe)
W celu wykonania przeglądu przednich świateł
zespolonych i wymiany żarówek HP19, D1
s


i diodowych należy skontaktować się z siecią
cIt

ro
Ën
lub z warsztatem specjalistycznym.
Ryzyko porażenia prądem elektrycznymWymiana żarówki ksenonowej powinna
być wykonywana w
aso sieci cIt roËn
l
ub w warsztacie specjalistycznym.
W przypadku uszkodzenia jednej
z żarówek D1
s

zalecana jest wymiana
obydwu.
re

flektory wyposażone są w szyby
z poliwęglanu pokryte lakierem
ochronnym:
F

n

ie należy ich czyścić suchą lub
ostrą ściereczką ani detergentem
czy rozpuszczalnikiem,
F

u

żywać gąbki i wody z mydłem lub
środka o obojętnym pH,
F

w p

rzypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek. Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
F
n
i

e dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
ab

y nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
anty
u
.

V.
Wymieniać uszkodzoną żarówkę na
nowÄ… tego samego typu i o takich
samych parametrach.
8
Informacje praktyczne

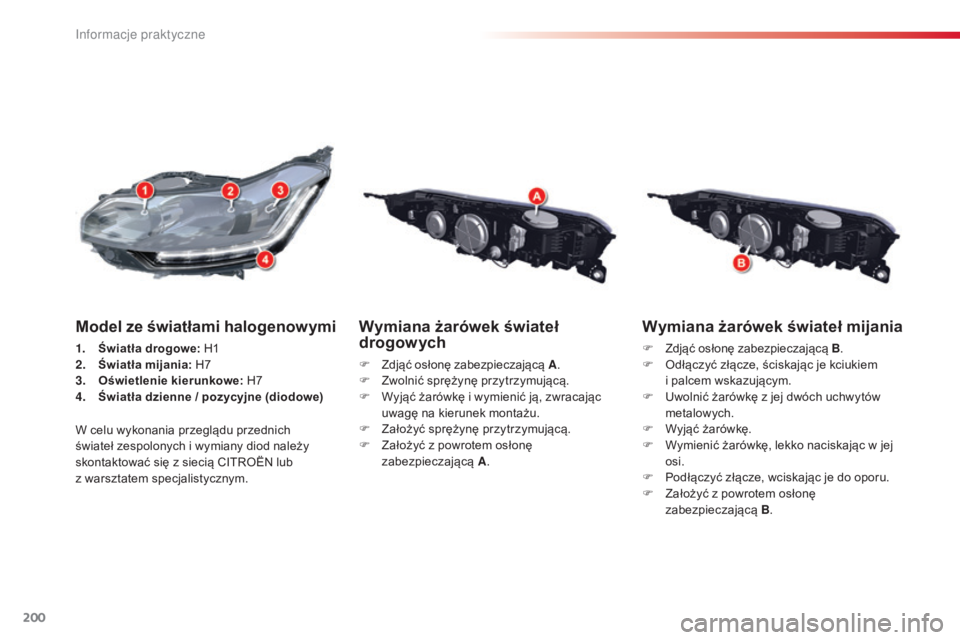

200
c5_pl_ chap08_information_ed01-2014
Wymiana żarówek świateł mijania
F Zdjąć osłonę zabezpieczającą B.
F od łączyć złącze, ściskając je kciukiem
i palcem wskazujÄ…cym.
F
u
w
olnić żarówkę z jej dwóch uchwytów
metalowych.
F

W
yjąć żarówkę.
F

W
ymienić żarówkę, lekko naciskając w jej
osi.
F

P
odłączyć złącze, wciskając je do oporu.
F

Z
ałożyć z powrotem osłonę
zabezpieczajÄ…cÄ… B.
Wymiana żarówek świateł
drogowych
F Zdjąć osłonę zabezpieczającą A.
F Z wolnić sprężynę przytrzymującą.
F

W
yjąć żarówkę i wymienić ją, zwracając
uwagę na kierunek montażu.
F

Z
ałożyć sprężynę przytrzymującą.
F

Z
ałożyć z powrotem osłonę
zabezpieczajÄ…cÄ… A.
Model ze światłami halogenowymi
1. Światła drogowe: H1
2. Ś wiatła mijania: H7
3.
O

świetlenie kierunkowe: H7
4.
Åš

wiatła dzienne / pozycyjne (diodowe)
W celu wykonania przeglÄ…du przednich
świateł zespolonych i wymiany diod należy
skontaktować się z siecią
c
It
ro
Ën
lub
z warsztatem specjalistycznym.
Informacje praktyczne

201
c5_pl_ chap08_information_ed01-2014

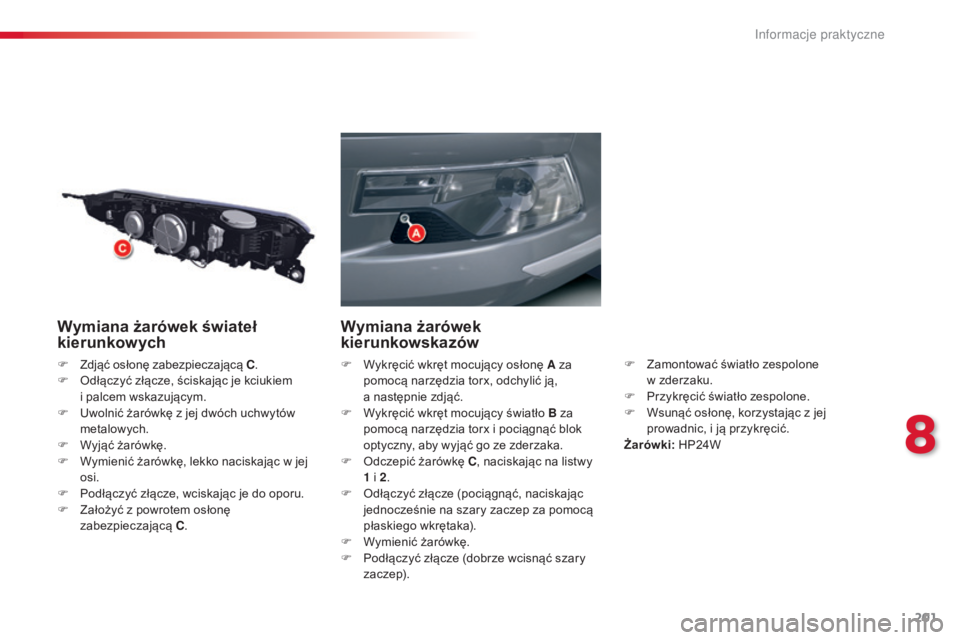

Wymiana żarówek świateł
kierunkow ych
F Zdjąć osłonę zabezpieczającą C.
F od łączyć złącze, ściskając je kciukiem
i palcem wskazujÄ…cym.
F
u
w
olnić żarówkę z jej dwóch uchwytów
metalowych.
F

W
yjąć żarówkę.
F

W
ymienić żarówkę, lekko naciskając w jej
osi.
F

P
odłączyć złącze, wciskając je do oporu.
F

Z
ałożyć z powrotem osłonę
zabezpieczajÄ…cÄ… C.
Wymiana żarówek
kierunkowskazów
F Wykręcić wkręt mocujący osłonę A za
pomocą narzędzia torx, odchylić ją,
a następnie zdjąć.
F

W
ykręcić wkręt mocujący światło B za
pomocą narzędzia torx i pociągnąć blok
optyczny, aby wyjąć go ze zderzaka.
F
o
d
czepić żarówkę C , naciskając na listwy
1
i 2.
F
o
d
łączyć złącze (pociągnąć, naciskając
jednocześnie na szary zaczep za pomocą
płaskiego wkrętaka).
F

W
ymienić żarówkę.
F

P
odłączyć złącze (dobrze wcisnąć szary
z ac ze p). F
Z amontować światło zespolone
w zderzaku.
F

P
rzykręcić światło zespolone.
F

W
sunąć osłonę, korzystając z jej
prowadnic, i ją przykręcić.
Żarówki: HP24W
8
Informacje praktyczne

202
c5_pl_ chap08_information_ed01-2014

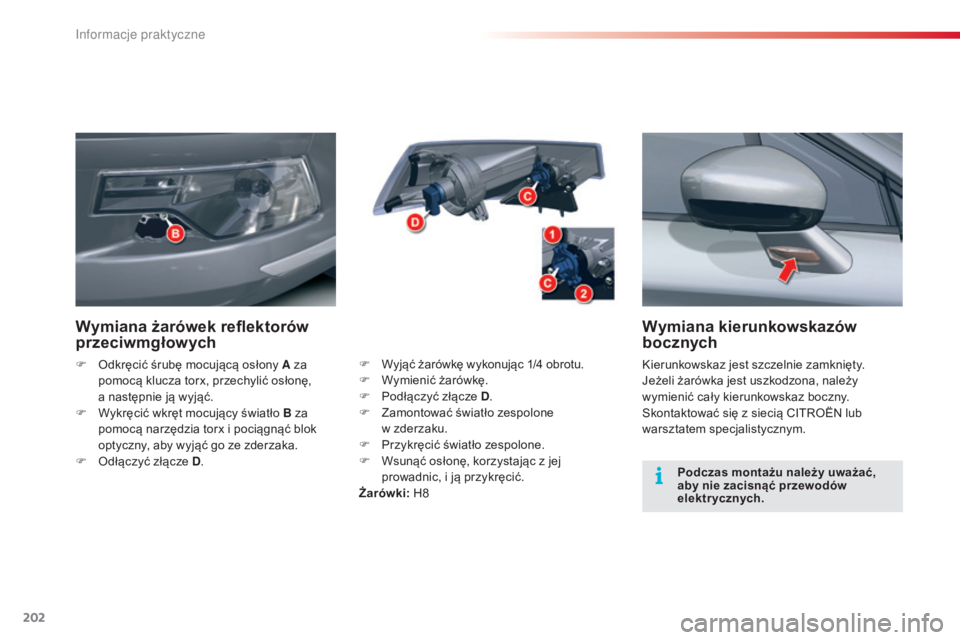

Wymiana kierunkowskazów
bocznych
kierunkowskaz jest szczelnie zamknięty.je
żeli żarówka jest uszkodzona, należy
wymienić cały kierunkowskaz boczny.
sk

ontaktować się z siecią c
It
ro
Ën
lub
warsztatem specjalistycznym.
Wymiana żarówek reflektorów
przeciwmgłowych
F odkręcić śrubę mocującą osłony A za pomocą klucza torx, przechylić osłonę,
a następnie ją wyjąć.
F

W
ykręcić wkręt mocujący światło B za
pomocą narzędzia torx i pociągnąć blok
optyczny, aby wyjąć go ze zderzaka.
F
o
d
łączyć złącze D . F W
yjąć żarówkę wykonując 1/4 obrotu.
F W ymienić żarówkę.
F

P
odłączyć złącze D.
F

Z
amontować światło zespolone
w zderzaku.
F

P
rzykręcić światło zespolone.
F

W
sunąć osłonę, korzystając z jej
prowadnic, i ją przykręcić.
Żarówki: H8 Podczas montażu należy uważać,
aby nie zacisnąć przewodów
elektr ycznych.
Informacje praktyczne

203
c5_pl_ chap08_information_ed01-2014

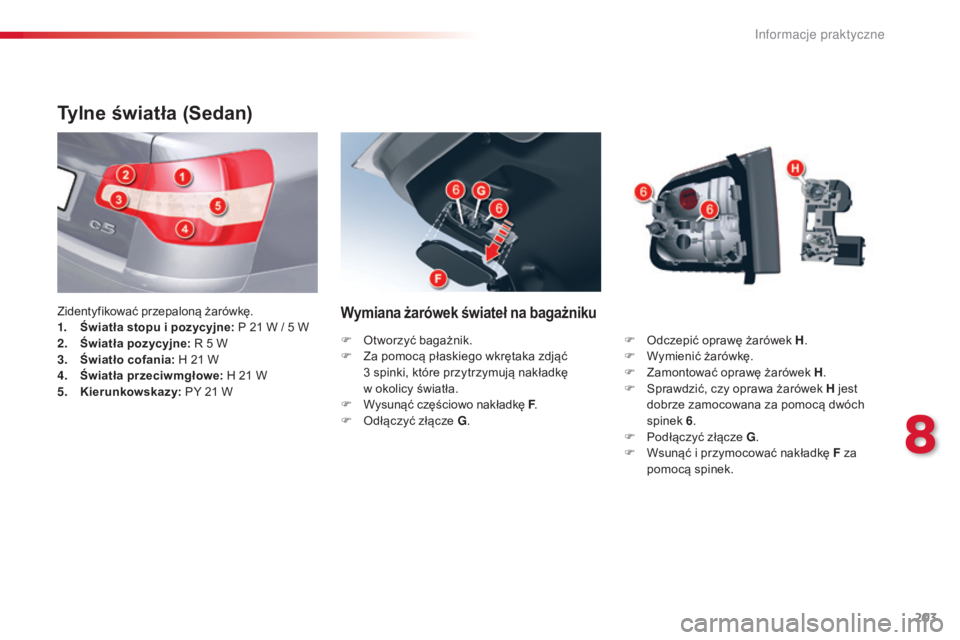

Tylne światła (Sedan)
Zidentyfikować przepaloną żarówkę.
1. Åš
wiatła stopu i pozycyjne: P 21 W / 5 W
2.
Åš

wiatła pozycyjne:
r 5 W
3.
Åš

wiatło cofania: H 21 W
4.
Åš

wiatła przeciwmgłowe: H
21 W
5.
Kie

runkowskazy: PY
21 WWymiana żarówek świateł na bagażniku
F odczepić oprawę żarówek H .
F W ymienić żarówkę.
F

Z
amontować oprawę żarówek H .
F
s
p
rawdzić, czy oprawa żarówek H jest
dobrze zamocowana za pomocą dwóch
spinek 6.
F

P
odłączyć złącze G .
F

W
sunąć i przymocować nakładkę F za
pomocÄ… spinek.
F
ot
worzyć bagażnik.
F
Z
a pomocą płaskiego wkrętaka zdjąć
3

spinki, które przytrzymują nakładkę
w okolicy światła.
F

W

ysunąć częściowo nakładkę F .
F
o
d

łączyć złącze G .
8
Informacje praktyczne

204
c5_pl_ chap08_information_ed01-2014

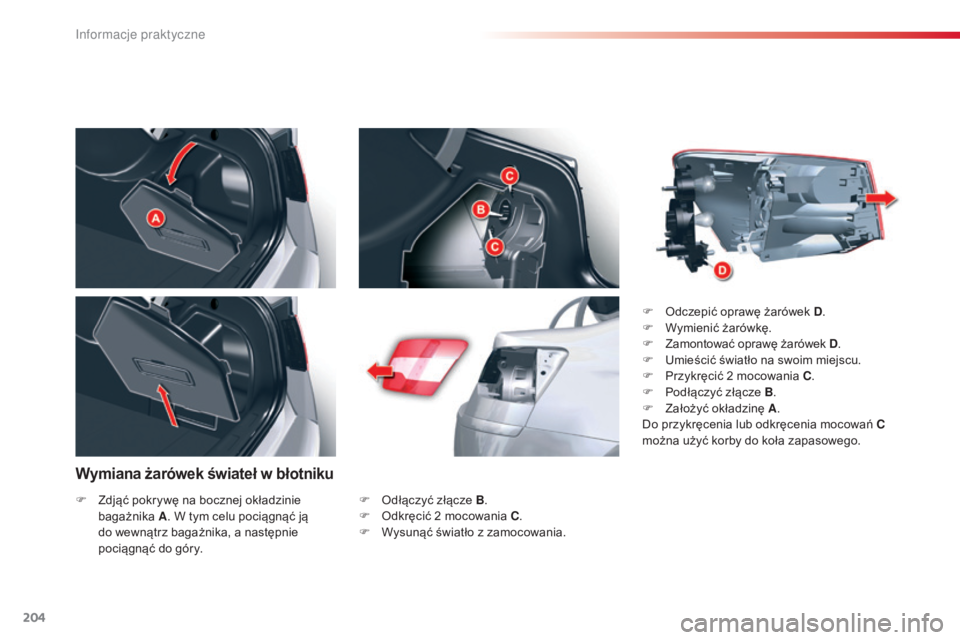

Wymiana żarówek świateł w błotniku
F odłączyć złącze B .
F od kręcić 2 mocowania C.
F

W
ysunąć światło z zamocowania. F
o
d
czepić oprawę żarówek D
.
F
W
ymienić żarówkę.
F
Z
amontować oprawę żarówek D
.
F u
m
ieścić światło na swoim miejscu.
F
P
rzykręcić 2 mocowania C
.
F
P
odłączyć złącze B
.
F
Z
ałożyć okładzinę A
.
Do przykręcenia lub odkręcenia mocowań C
można użyć korby do koła zapasowego.
F
Z
djąć pokrywę na bocznej okładzinie
bagażnika A. W tym celu pociągnąć ją
do wewnątrz bagażnika, a następnie
pociągnąć do góry.
Informacje praktyczne

205
c5_pl_ chap08_information_ed01-2014
Wymiana żarówek świateł na bagażniku

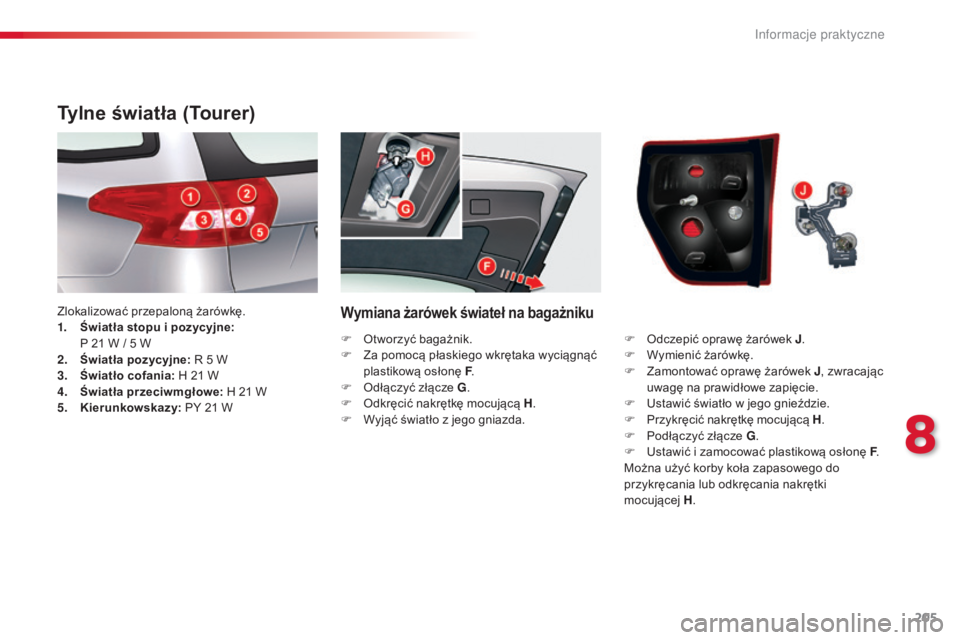

Tylne światła (Tourer)
Zlokalizować przepaloną żarówkę.
1. Åš
wiatła stopu i pozycyjne:
P 21
W / 5

W
2.
Åš

wiatła pozycyjne:
r 5 W
3.
Åš

wiatło cofania: H 21 W
4.
Åš

wiatła przeciwmgłowe: H
21 W
5.
Kie

runkowskazy: PY
21 W F
o
d
czepić oprawę żarówek J.
F

W
ymienić żarówkę.
F

Z
amontować oprawę żarówek J, zwracając
uwagę na prawidłowe zapięcie.
F
u
s
tawić światło w jego gnieździe.
F

P
rzykręcić nakrętkę mocującą H.
F

P
odłączyć złącze G.
F
u
s
tawić i zamocować plastikową osłonę F.
Można użyć korby koła zapasowego do
przykręcania lub odkręcania nakrętki
mocujÄ…cej H .
F
o
t
worzyć bagażnik.
F

Z
a pomocą płaskiego wkrętaka wyciągnąć
plastikową osłonę F .
F
o
d
łączyć złącze G.
F
o
d
kręcić nakrętkę mocującą H.
F

W
yjąć światło z jego gniazda.
8
Informacje praktyczne

206
c5_pl_ chap08_information_ed01-2014

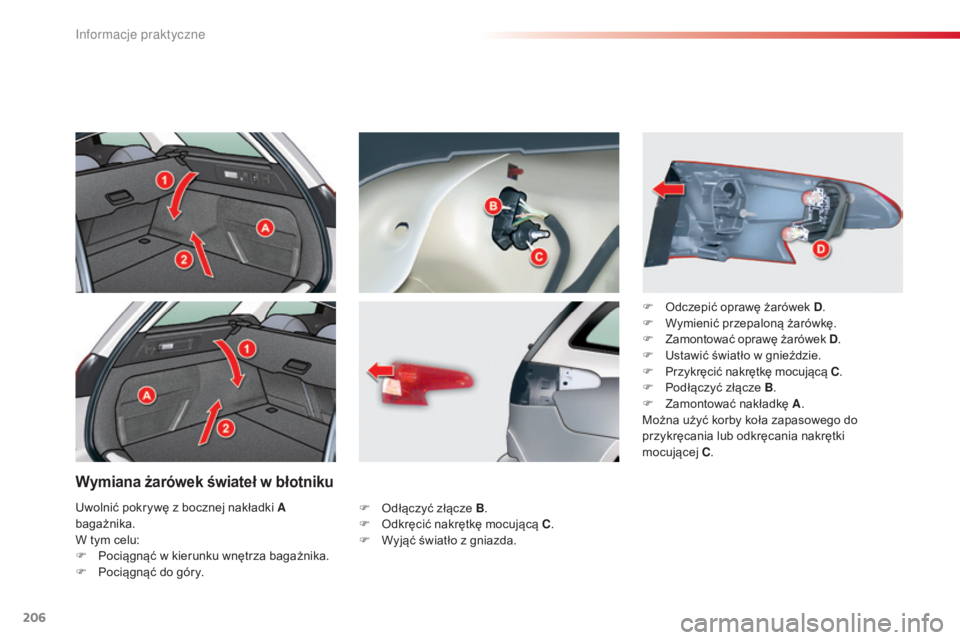

Wymiana żarówek świateł w błotniku
F odłączyć złącze B .
F od kręcić nakrętkę mocującą C .
F

W
yjąć światło z gniazda. F
o
d
czepić oprawę żarówek D
.
F
W
ymienić przepaloną żarówkę.
F
Z
amontować oprawę żarówek D
.
F u
s
tawić światło w gnieździe.
F
P
rzykręcić nakrętkę mocującą C
.
F
P
odłączyć złącze B
.
F
Z
amontować nakładkę A
.
Można użyć korby koła zapasowego do
przykręcania lub odkręcania nakrętki
mocujÄ…cej C .uw
olnić pokrywę z bocznej nakładki A
bagażnika.
W tym celu:
F

P

ociągnąć w kierunku wnętrza bagażnika.
F

P

ociągnąć do góry.
Informacje praktyczne

207
c5_pl_ chap08_information_ed01-2014

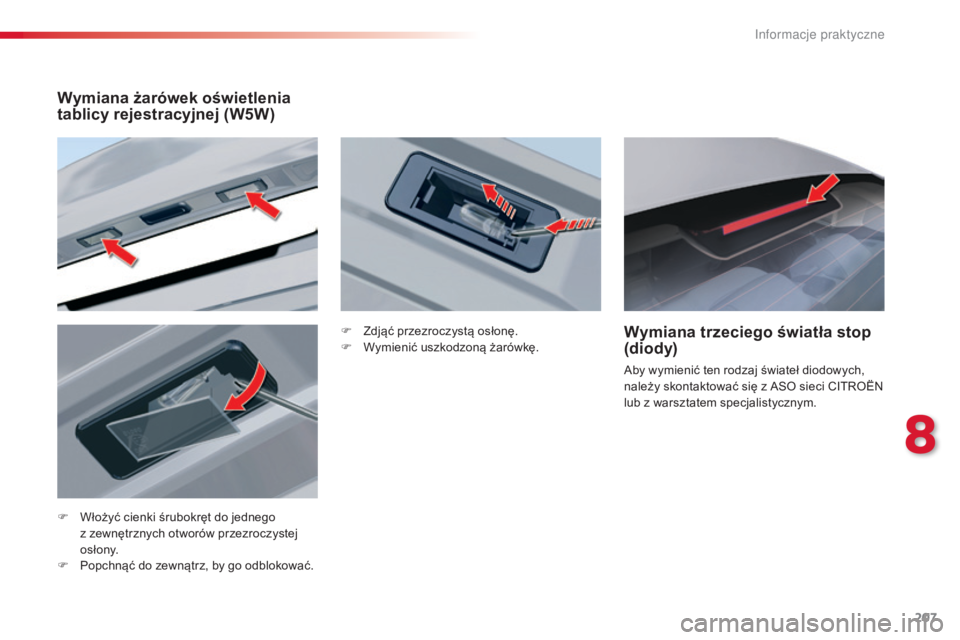

F Włożyć cienki śrubokręt do jednego
z zewnętrznych otworów przezroczystej
osłony.
F

P
opchnąć do zewnątrz, by go odblokować.
Wymiana trzeciego światła stop
(diody)
aby wymienić ten rodzaj świateł diodowych,
należy skontaktować się z aso sieci cIt roËn
lub z warsztatem specjalistycznym.
F

Z

djąć przezroczystą osłonę.
F

W

ymienić uszkodzoną żarówkę.
Wymiana żarówek oświetlenia
tablicy rejestracyjnej (W5W)
8
Informacje praktyczne

208
c5_pl_ chap08_information_ed01-2014

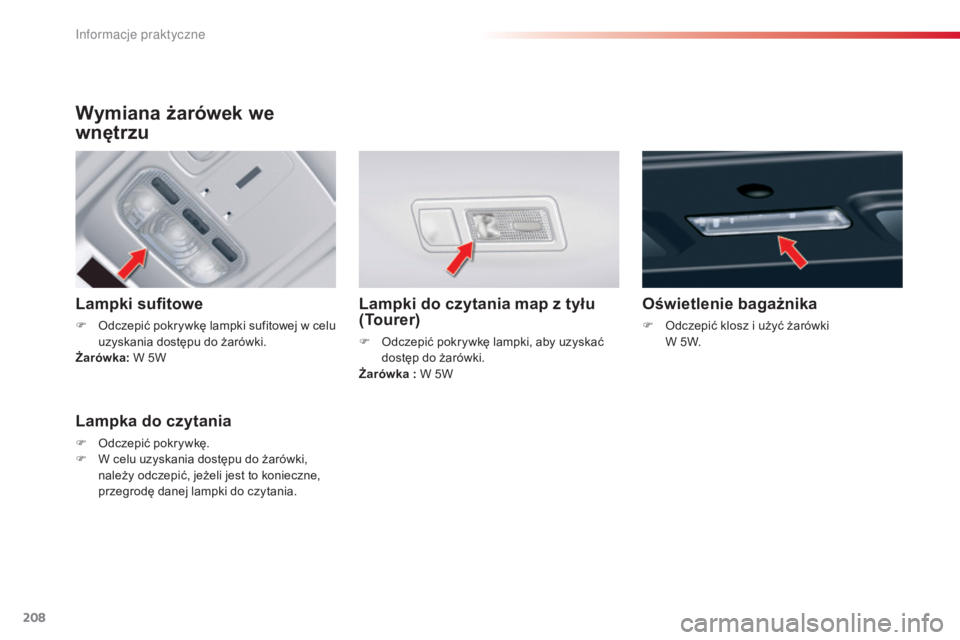

Wymiana żarówek we
wnętrzu
Lampki sufitowe
F odczepić pokrywkę lampki sufitowej w celu
uzyskania dostępu do żarówki.
Żarówka: W 5W
Lampki do czytania map z tyłu
(Tourer)
F odczepić pokrywkę lampki, aby uzyskać
dostęp do żarówki.
Żarówka : W 5W
Lampka do czytania
F odczepić pokr ywkę.
F W c elu uzyskania dostępu do żarówki,
należy odczepić, jeżeli jest to konieczne,
przegrodÄ™ danej lampki do czytania.
Oświetlenie bagażnika
F odczepić klosz i użyć żarówki W 5W.
