CITROEN C5 2016 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2016, Model line: C5, Model: CITROEN C5 2016Pages: 384, PDF Size: 20.03 MB
Page 201 of 384

199
c5_pl_chap08_information_ed01-2015

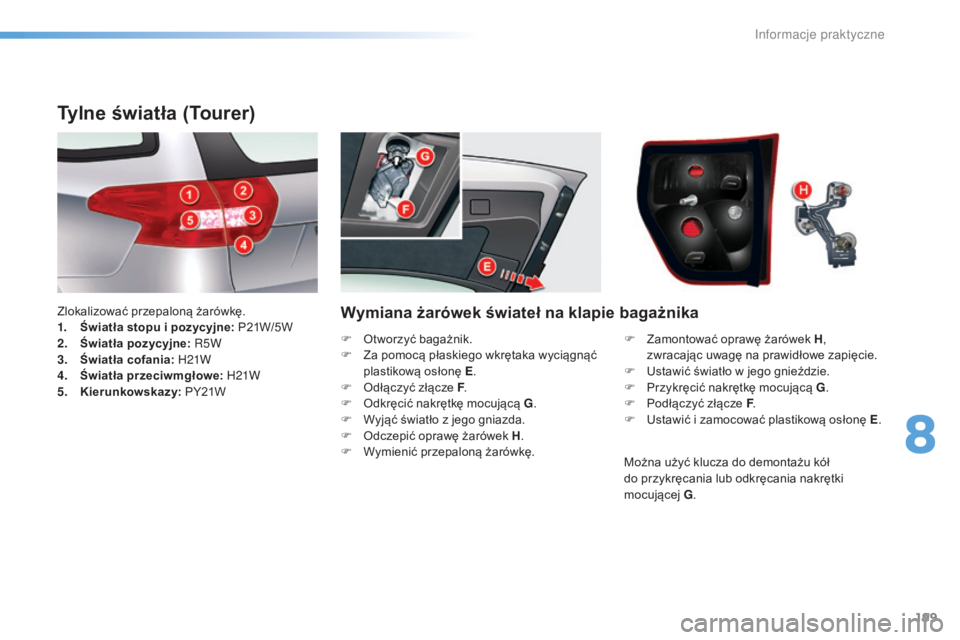

Wymiana żarówek świateł na klapie bagażnika
Tylne światła (Tourer)
Zlokalizować przepaloną żarówkę.
1. Światła stopu i pozycyjne: P21W/5 W
2.
Ś
wiatła pozycyjne: R5W
3.
Ś
wiatła cofania: H21W
4.
Ś
wiatła przeciwmgłowe: H21W
5.
Kie
runkowskazy: PY21W F
Z
amontować oprawę żarówek H,
zwracając uwagę na prawidłowe zapięcie.
F
u
s
tawić światło w jego gnieździe.
F
P
rzykręcić nakrętkę mocującą G.
F
P
odłączyć złącze F.
F
u
s
tawić i zamocować plastikową osłonę E.
F
o
t
worzyć bagażnik.
F
Z
a pomocą płaskiego wkrętaka wyciągnąć
plastikową osłonę E .
F
o
d
łączyć złącze F.
F
o
d
kręcić nakrętkę mocującą G.
F
W
yjąć światło z jego gniazda.
F
o
d
czepić oprawę żarówek H.
F
W
ymienić przepaloną żarówkę.Można użyć klucza do demontażu kół
do przykręcania lub odkręcania nakrętki
mocującej G.
8
Informacje praktyczne
Page 202 of 384

200
c5_pl_chap08_information_ed01-2015

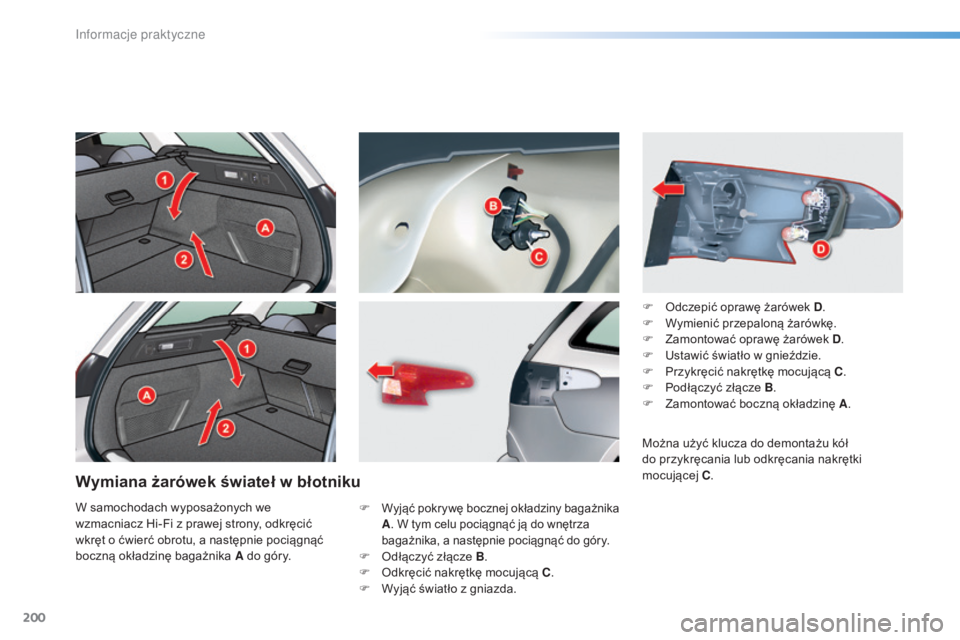

Wymiana żarówek świateł w błotniku
F Wyjąć pokrywę bocznej okładziny bagażnika
A. W tym celu pociągnąć ją do wnętrza
bagażnika, a następnie pociągnąć do góry.
F odłączyć złącze B .
F od kręcić nakrętkę mocującą C .
F
W
yjąć światło z gniazda. F
o
d
czepić oprawę żarówek D
.
F
W
ymienić przepaloną żarówkę.
F
Z
amontować oprawę żarówek D
.
F u
s
tawić światło w gnieździe.
F
P
rzykręcić nakrętkę mocującą C
.
F
P
odłączyć złącze B
.
F
Z
amontować boczną okładzinę A
.
W samochodach wyposażonych we
wzmacniacz Hi-Fi z prawej strony, odkręcić
wkręt o ćwierć obrotu, a następnie pociągnąć
boczną okładzinę bagażnika A do góry. Można użyć klucza do demontażu kół
do przykręcania lub odkręcania nakrętki
mocującej C
.
Informacje praktyczne
Page 203 of 384

201
c5_pl_chap08_information_ed01-2015
F Włożyć cienki śrubokręt do jednego
z zewnętrznych otworów przezroczystej osłony.
F Popchnąć do zewnątrz, by go odblokować.

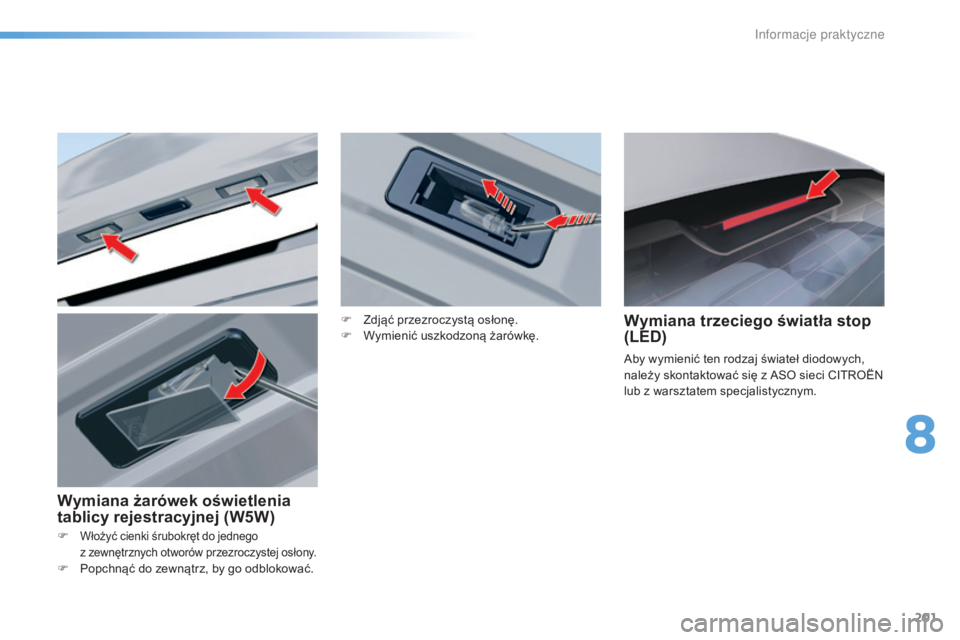

Wymiana trzeciego światła stop
(LED)
aby wymienić ten rodzaj świateł diodowych,
należy skontaktować się z aso sieci cIt roËn
lub z warsztatem specjalistycznym.
F
Z
djąć przezroczystą osłonę.
F
W
ymienić uszkodzoną żarówkę.
Wymiana żarówek oświetlenia
tablicy rejestracyjnej (W5W)
8
Informacje praktyczne
Page 204 of 384

202
c5_pl_chap08_information_ed01-2015

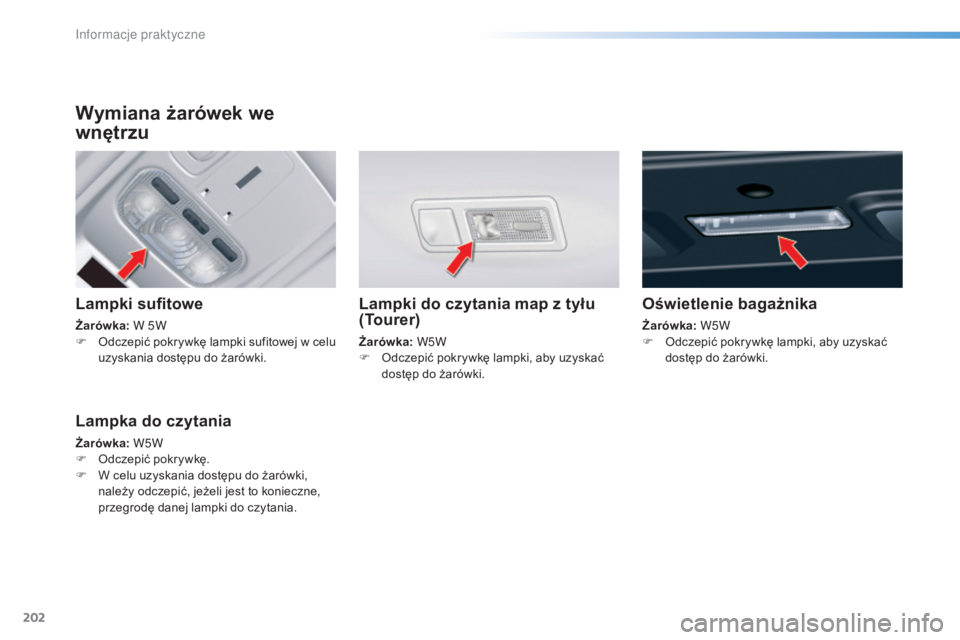

Wymiana żarówek we
wnętrzu
Lampki sufitowe
Żarówka: W 5W
F od czepić pokrywkę lampki sufitowej w celu
uzyskania dostępu do żarówki.
Lampki do czytania map z tyłu
(Tourer)
Żarówka: W5W
F od czepić pokrywkę lampki, aby uzyskać
dostęp do żarówki.
Lampka do czytania
Żarówka: W5W
F od czepić pokr ywkę.
F
W c
elu uzyskania dostępu do żarówki,
należy odczepić, jeżeli jest to konieczne,
przegrodę danej lampki do czytania.
Oświetlenie bagażnika
Żarówka: W5W
F od czepić pokrywkę lampki, aby uzyskać
dostęp do żarówki.
Informacje praktyczne
Page 205 of 384

203
c5_pl_chap08_information_ed01-2015

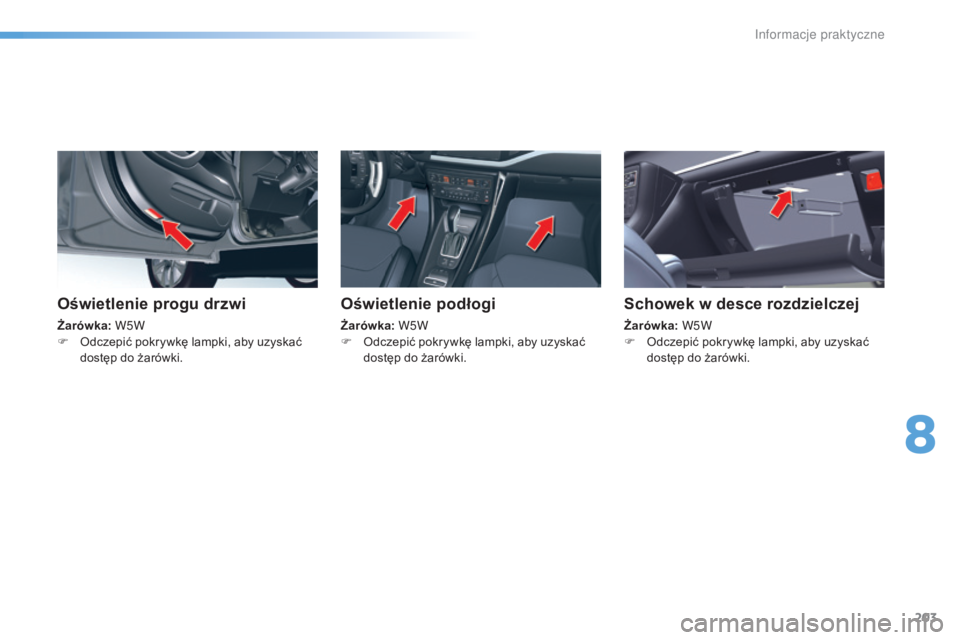

Oświetlenie progu drzwi
Żarówka: W5W
F od czepić pokrywkę lampki, aby uzyskać
dostęp do żarówki.
Oświetlenie podłogi
Żarówka: W5W
F od czepić pokrywkę lampki, aby uzyskać
dostęp do żarówki.
Schowek w desce rozdzielczej
Żarówka: W5W
F od czepić pokrywkę lampki, aby uzyskać
dostęp do żarówki.
8
Informacje praktyczne
Page 206 of 384

204
c5_pl_chap08_information_ed01-2015

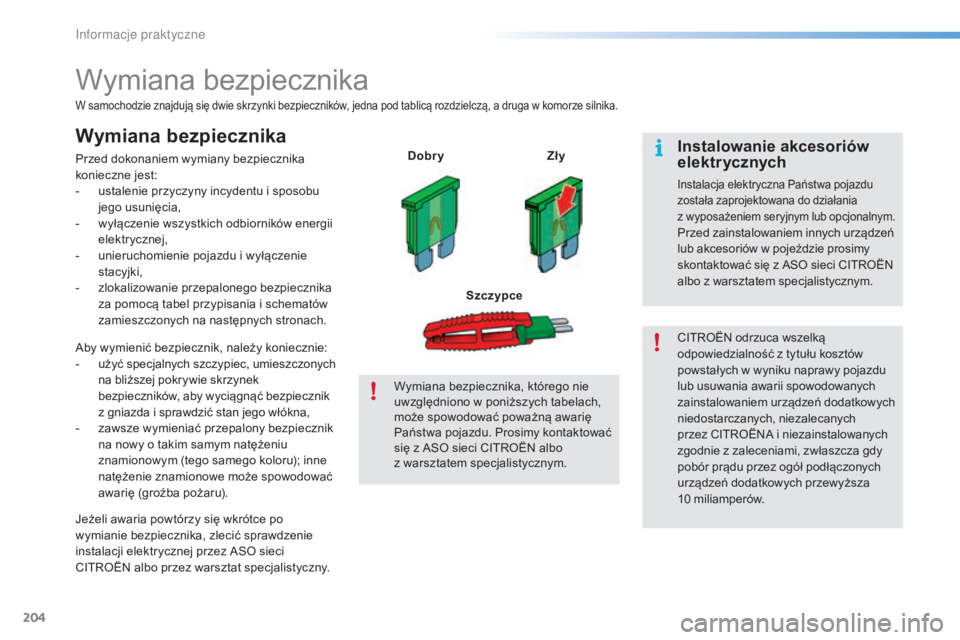

Wymiana bezpiecznika
W samochodzie znajdują się dwie skrzynki bezpieczników, jedna pod tablicą rozdzielczą, a druga w komorze silnika.
Wymiana bezpiecznika
Przed dokonaniem wymiany bezpiecznika
konieczne jest:
-
u
stalenie przyczyny incydentu i sposobu
jego usunięcia,
-
w
yłączenie wszystkich odbiorników energii
elektrycznej,
-
u
nieruchomienie pojazdu i wyłączenie
stacyjki,
-
z
lokalizowanie przepalonego bezpiecznika
za pomocą tabel przypisania i schematów
zamieszczonych na następnych stronach. Dobry
Zły
Szczypce
je
żeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, zlecić sprawdzenie
instalacji elektrycznej przez
aso sieci
cIt
ro
Ën
albo przez warsztat specjalistyczny.
ab
y wymienić bezpiecznik, należy koniecznie:
-
u
żyć specjalnych szczypiec, umieszczonych
na bliższej pokrywie skrzynek
bezpieczników, aby wyciągnąć bezpiecznik
z gniazda i sprawdzić stan jego włókna,
-
z
awsze wymieniać przepalony bezpiecznik
na nowy o takim samym natężeniu
znamionowym (tego samego koloru); inne
natężenie znamionowe może spowodować
awarię (groźba pożaru). Wymiana bezpiecznika, którego nie
uwzględniono w poniższych tabelach,
może spowodować poważną awarię
Państwa pojazdu. Prosimy kontaktować
się z
aso sieci c
It
ro
Ën
albo
z warsztatem specjalistycznym.
cIt
ro
Ën
odrzuca wszelką
odpowiedzialność z tytułu kosztów
powstałych w wyniku naprawy pojazdu
lub usuwania awarii spowodowanych
zainstalowaniem urządzeń dodatkowych
niedostarczanych, niezalecanych
przez
c
It
ro
Ën
a i niezainstalowanych
zgodnie z zaleceniami, zwłaszcza gdy
pobór prądu przez ogół podłączonych
urządzeń dodatkowych przewyższa
10
mil
iamperów.Instalowanie akcesoriów
elektr ycznych
Instalacja elektryczna Państwa pojazdu
została zaprojektowana do działania
z wyposażeniem seryjnym lub opcjonalnym.
Przed zainstalowaniem innych urządzeń
lub akcesoriów w pojeździe prosimy
skontaktować się z
aso sieci c
It
ro
Ën
a
lbo z warsztatem specjalistycznym.
Informacje praktyczne
Page 207 of 384

205
c5_pl_chap08_information_ed01-2015

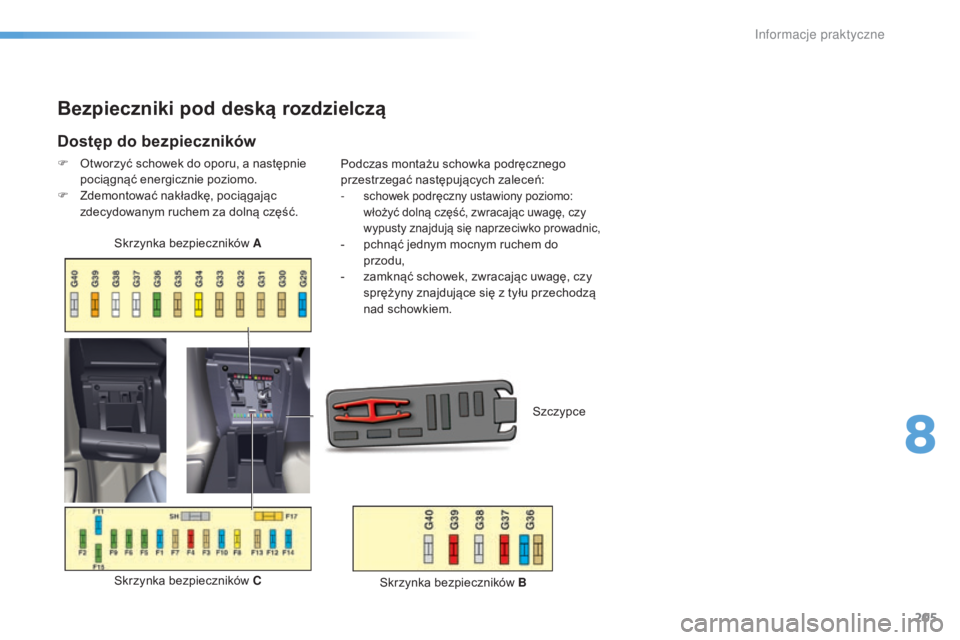

Bezpieczniki pod deską rozdzielczą
Dostęp do bezpieczników
F otworzyć schowek do oporu, a następnie pociągnąć energicznie poziomo.
F
Z
demontować nakładkę, pociągając
zdecydowanym ruchem za dolną część.
sk
rzynka bezpieczników C
sk
rzynka bezpieczników A
sz
czypce
Podczas montażu schowka podręcznego
przestrzegać następujących zaleceń:
-
schowek podręczny ustawiony poziomo:
włożyć dolną część, zwracając uwagę, czy
wypusty znajdują się naprzeciwko prowadnic,
- pchnąć jednym mocnym ruchem do przodu,
-
z
amknąć schowek, zwracając uwagę, czy
sprężyny znajdujące się z tyłu przechodzą
nad schowkiem.
sk
rzynka bezpieczników B
8
Informacje praktyczne
Page 208 of 384

206
c5_pl_chap08_information_ed01-2015

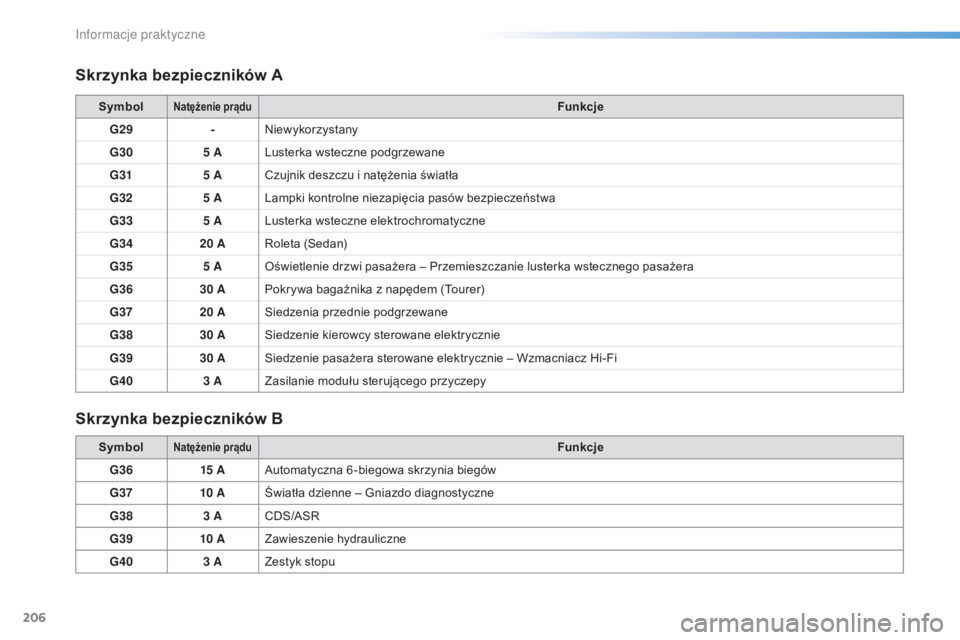

Skrzynka bezpieczników A
Skrzynka bezpieczników B
SymbolNatężenie prąduFunkcje
G29 -
n
iewykorzystany
G30 5
A Lusterka wsteczne podgrzewane
G31 5
A
cz
ujnik deszczu i natężenia światła
G32 5
A Lampki kontrolne niezapięcia pasów bezpieczeństwa
G33 5
A Lusterka wsteczne elektrochromatyczne
G34 20
A
ro
leta (
se
dan)
G35 5
A
oś
wietlenie drzwi pasażera – Przemieszczanie lusterka wstecznego pasażera
G36 30
A Pokrywa bagażnika z napędem (
to
urer)
G37 20
A
si
edzenia przednie podgrzewane
G38 30
A
si
edzenie kierowcy sterowane elektrycznie
G39 30
A
si
edzenie pasażera sterowane elektrycznie – Wzmacniacz Hi-Fi
G40 3
A Zasilanie modułu sterującego przyczepy
Symbol
Natężenie prąduFunkcje
G36 15
A
au
tomatyczna 6 -biegowa skrzynia biegów
G37 10
A Światła dzienne –
g
n
iazdo diagnostyczne
G38 3
A
cDs/as
r
G3
9 10
A Zawieszenie hydrauliczne
G40 3
A Zestyk stopu
Informacje praktyczne
Page 209 of 384

207
c5_pl_chap08_information_ed01-2015

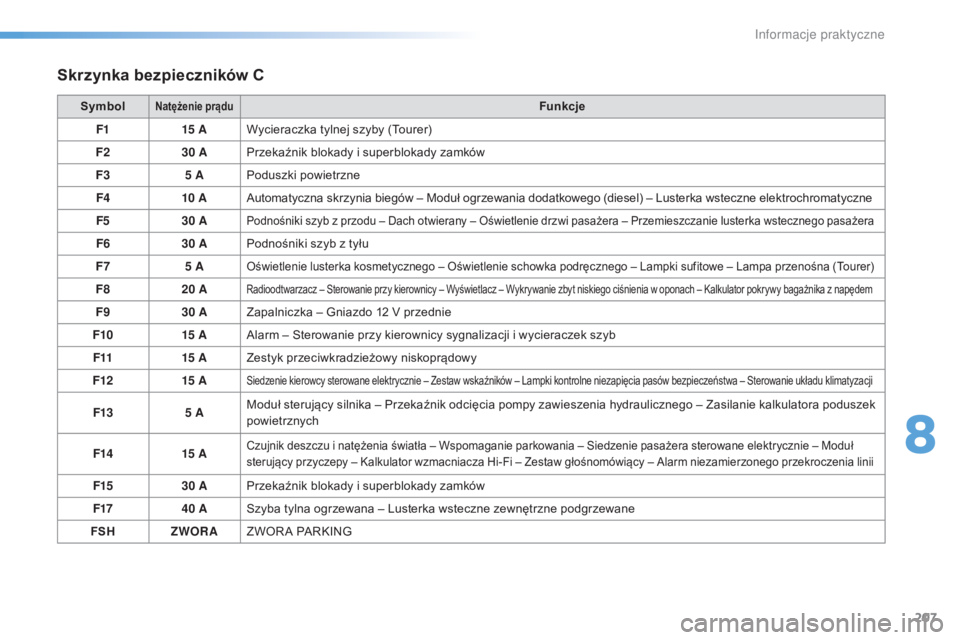

Skrzynka bezpieczników C
SymbolNatężenie prąduFunkcje
F1 15
A Wycieraczka tylnej szyby (
to
urer)
F2 30
A Przekaźnik blokady i superblokady zamków
F3 5
A Poduszki powietrzne
F4 10
A
au
tomatyczna skrzynia biegów – Moduł ogrzewania dodatkowego (diesel) – Lusterka wsteczne elektrochromatyczne
F5 30
A
Podnośniki szyb z przodu – Dach otwierany – oś wietlenie drzwi pasażera – Przemieszczanie lusterka wstecznego pasażera
F630 APodnośniki szyb z tyłu
F7 5
A
oświetlenie lusterka kosmetycznego – oś wietlenie schowka podręcznego – Lampki sufitowe – Lampa przenośna (to urer)
F820 Aradioodtwarzacz – st erowanie przy kierownicy – Wyświetlacz – Wykrywanie zbyt niskiego ciśnienia w oponach – ka lkulator pokrywy bagażnika z napędem
F930 AZapalniczka – gn iazdo 12 V przednie
F10 15
A
al
arm – s
t
erowanie przy kierownicy sygnalizacji i wycieraczek szyb
F11 15
AZestyk przeciwkradzieżowy niskoprądowy
F12 15
A
siedzenie kierowcy sterowane elektrycznie – Zestaw wskaźników – Lampki kontrolne niezapięcia pasów bezpieczeństwa – st erowanie układu klimatyzacji
F135 AModuł sterujący silnika – Przekaźnik odcięcia pompy zawieszenia hydraulicznego – Zasilanie kalkulatora poduszek
powietrznych
F14 15
A
czujnik deszczu i natężenia światła – Wspomaganie parkowania – si edzenie pasażera sterowane elektrycznie – Moduł
sterujący przyczepy – ka lkulator wzmacniacza Hi-Fi – Zestaw głośnomówiący – al arm niezamierzonego przekroczenia linii
F1530 APrzekaźnik blokady i superblokady zamków
F17 40
A
sz
yba tylna ogrzewana – Lusterka wsteczne zewnętrzne podgrzewane
FSH ZWORAZW
o
r a P
a
rk
In
g
8
Informacje praktyczne
Page 210 of 384

208
c5_pl_chap08_information_ed01-2015

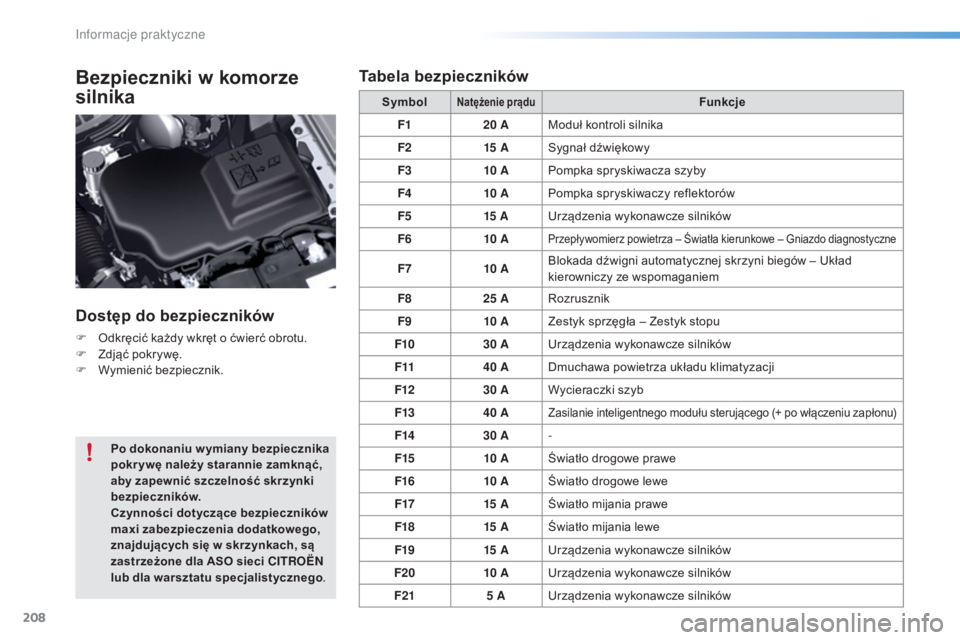

Bezpieczniki w komorze
silnika
Dostęp do bezpieczników
F odkręcić każdy wkręt o ćwierć obrotu.
F Z djąć pokrywę.
F
W
ymienić bezpiecznik. Symbol
Natężenie prąduFunkcje
F1 20
A Moduł kontroli silnika
F2 15
A
sy
gnał dźwiękowy
F3 10
A Pompka spryskiwacza szyby
F4 10
A Pompka spryskiwaczy reflektorów
F5 15
A
ur
ządzenia wykonawcze silników
F6 10
A
Przepływomierz powietrza – Światła kierunkowe – gn iazdo diagnostyczne
F710 Abl okada dźwigni automatycznej skrzyni biegów – uk ład
kierowniczy ze wspomaganiem
F8 25
A
ro
zrusznik
F9 10
AZestyk sprzęgła – Zestyk stopu
F10 30
A
ur
ządzenia wykonawcze silników
F11 40
ADmuchawa powietrza układu klimatyzacji
F12 30
AWycieraczki szyb
F13 40
A
Zasilanie inteligentnego modułu sterującego (+ po włączeniu zapłonu)
F1430 A-
F15 10
AŚwiatło drogowe prawe
F16 10
AŚwiatło drogowe lewe
F17 15
AŚwiatło mijania prawe
F18 15
AŚwiatło mijania lewe
F19 15
A
ur
ządzenia wykonawcze silników
F20 10
A
ur
ządzenia wykonawcze silników
F21 5
A
ur
ządzenia wykonawcze silników
Po dokonaniu w ymiany bezpiecznika
pokr ywę należy starannie zamknąć,
aby zapewnić szczelność skrzynki
bezpieczników.
Czynności dotyczące bezpieczników
maxi zabezpieczenia dodatkowego,
znajdujących się w skrzynkach, są
zastrzeżone dla ASO sieci CITROËN
lub dla warsztatu specjalistycznego .
Tabela bezpieczników
Informacje praktyczne
