CITROEN C5 2016 Návod na použití (in Czech)

99
C5_cs_Chap04_conduite_ed01-2015
Nesešlapujte pedál akcelerace v
okamžiku vypnutí zapalování, mohlo
by to způsobit vážně poškození
turbodmychadla(el).
Vozidla vybavená
turbodmychadlem
Před vypnutím motoru nechte motor několik
sekund ve volnoběžném režimu, aby mohly
otáčky turbodmychadla klesnout na normální
hodnotu.Režim úspory energie
Po vypnutí motoru (poloha 1 - Stop) m ůžete
dále používat po maximální souhrnnou dobu
třiceti minut některé funkce, jako jsou autorádio
a telematický systém, stěrače oken, potkávací
světla, stropní světla, ...
Vypínání motoru
F Zaparkujte vozidlo.
F S m otorem na volnoběžné otáčky otočte
klíček do polohy 1 .
F
v
y
táhněte klíček ze spínací skříňky.
F

P
ro zamknutí řízení vozidla pootáčejte
volantem až do jeho zablokování.
kd

yž opouštíte vozidlo, vždy mějte
klíček u sebe a vozidlo uzamkněte. Pro usnadnění odemknutí řízení vozidla
je doporučeno umístit přední kola do
přímého směru ještě před vypnutím
motoru.
Nikdy nevypínejte zapalování před
úplným zastavením vozidla.
k
d
yž je
motor vypnutý, jsou vyřazeny z činnosti
funkce posilovače brzd a posilovače
řízení: riskovali byste ztrátu kontroly nad
vozidlem.
ví

ce informací naleznete v kapitole
"Praktické informace" v odstavci "
re

žim
úspory energie".
F
o
v
ěř te, že je parkovací brzda řádně
zatažená, především pokud vozidlo
stojí ve svahu.
Zapomenutý klíč
Při otevření dveří řidiče se zobrazí
varovné hlášení doprovázené zvukovým
signálem, který vám připomíná, že
zůstal klíč ve spínací skříňce v poloze
1
(Stop) .
v

případě zapomenutí klíče ve
spínací skřínce v poloze 2
(Zapnuté
zapalování) dojde automaticky
po uplynutí jedné hodiny k vypnutí
zapalování.
Pro opětovné zapnutí zapalování
otočte klíč do polohy 1
(Stop), poté jej
znovu otočte do polohy 2
(Zapnuté
zapalování) .
4
řízení

100
C5_cs_Chap04_conduite_ed01-2015

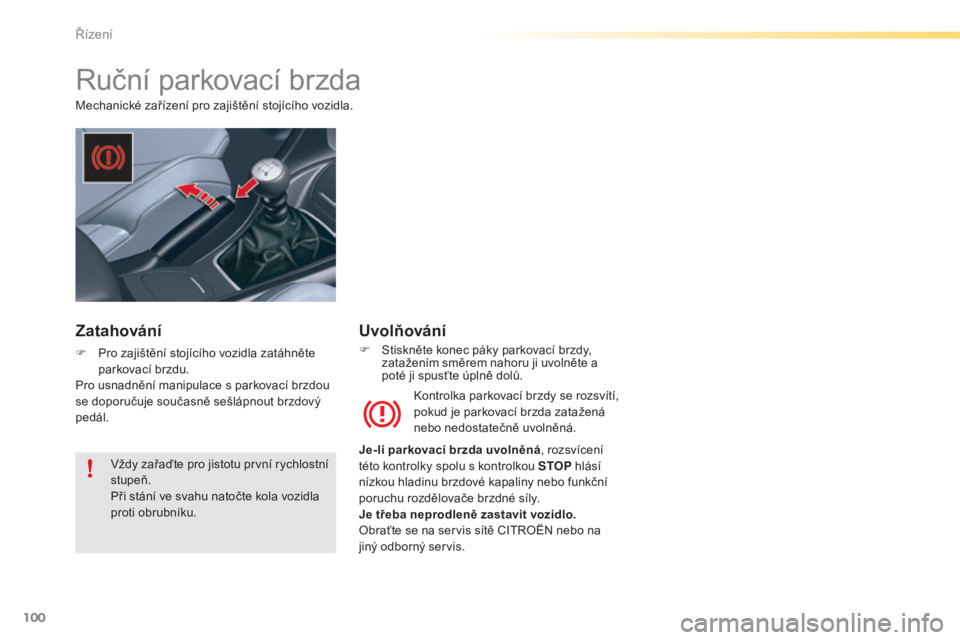

ruční parkovací brzda
Mechanické zařízení pro zajištění stojícího vozidla.
ko
ntrolka parkovací brzdy se rozsvítí,
pokud je parkovací brzda zatažená
nebo nedostatečně uvolněná.
Je-li parkovací brzda uvolněná , rozsvícení
této kontrolky spolu s kontrolkou STOP hlásí
nízkou hladinu brzdové kapaliny nebo funkční
poruchu rozdělovače brzdné síly.
Je třeba neprodleně zastavit vozidlo.
ob

raťte se na servis sítě C
i
tro
Ë
N nebo na
jiný odborný servis.
Zatahování
F Pro zajištění stojícího vozidla zatáhněte parkovací brzdu.
Pro usnadnění manipulace s parkovací brzdou
se doporučuje současně sešlápnout brzdový
pedál.
Uvolňování
F Stiskněte konec páky parkovací brzdy, zatažením směrem nahoru ji uvolněte a
poté ji spusťte úplně dolů.
vž

dy zařaďte pro jistotu první rychlostní
stupeň.
Při stání ve svahu natočte kola vozidla
proti obrubníku.
řízení

101
C5_cs_Chap04_conduite_ed01-2015

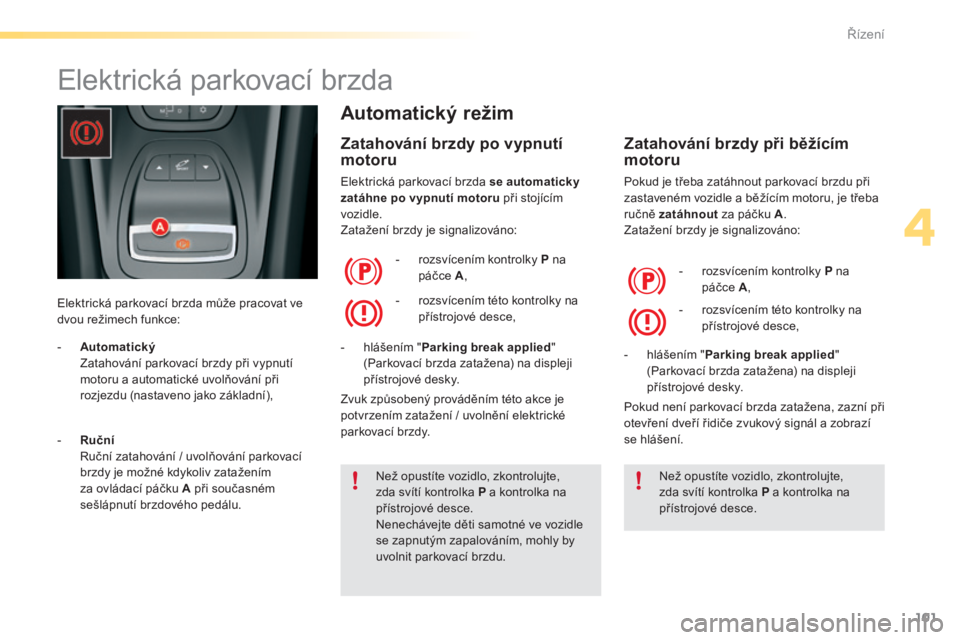

elektrická parkovací brzda
elektrická parkovací brzda může pracovat ve
dvou režimech funkce:
Automatický režim
Zatahování brzdy po vypnutí
motoru
elektrická parkovací brzda se automaticky
zatáhne po vypnutí motoru při stojícím
vozidle.
Zatažení brzdy je signalizováno:
Zatahování brzdy při běžícím
motoru
Pokud je třeba zatáhnout parkovací brzdu při
zastaveném vozidle a běžícím motoru, je třeba
ručně zatáhnout za páčku A.
Zatažení brzdy je signalizováno:
-

r

ozsvícením kontrolky P na
páčce A ,
-

h

lášením " Parking break applied "
(Parkovací brzda zatažena) na displeji
přístrojové desky. -

r
ozsvícením kontrolky P na
páčce A ,
-

h
lášením " Parking break applied "
(Parkovací brzda zatažena) na displeji
přístrojové desky.
-

r

ozsvícením této kontrolky na
přístrojové desce, -

r
ozsvícením této kontrolky na
přístrojové desce,
Než opustíte vozidlo, zkontrolujte,
zda svítí kontrolka P a kontrolka na
přístrojové desce.
Nenechávejte děti samotné ve vozidle
se zapnutým zapalováním, mohly by
uvolnit parkovací brzdu. Než opustíte vozidlo, zkontrolujte,
zda svítí kontrolka P a kontrolka na
přístrojové desce.
-

A

utomatický
Z

atahování parkovací brzdy při vypnutí
motoru a automatické uvolňování při
rozjezdu (nastaveno jako základní),
-

Ru

ční


r
u

ční zatahování / uvolňování parkovací
brzdy je možné kdykoliv zatažením
za ovládací páčku A při současném
sešlápnutí brzdového pedálu. Pokud není parkovací brzda zatažena, zazní při
otevření dveří řidiče zvukový signál a zobrazí
se hlášení.
Zvuk způsobený prováděním této akce je
potvrzením zatažení / uvolnění elektrické
parkovací brzdy.
4
řízení

102
C5_cs_Chap04_conduite_ed01-2015

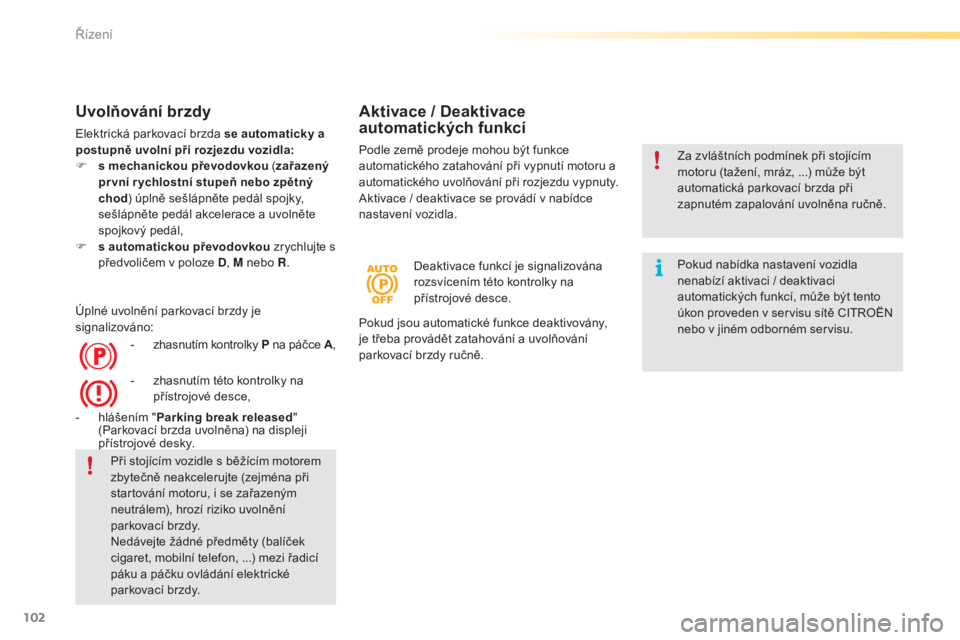

Uvolňování brzdy
elektrická parkovací brzda se automaticky a
postupně uvolní při rozjezdu vozidla:
F
s m
echanickou převodovkou ( zařazený
pr vní r ychlostní stupeň nebo zpětný
chod ) úplně sešlápněte pedál spojky,
sešlápněte pedál akcelerace a uvolněte
spojkový pedál,
F

s a
utomatickou převodovkou zrychlujte s
předvoličem v poloze D , M nebo R.
Úplné uvolnění parkovací brzdy je
signalizováno: -

z
hasnutím kontrolky P na páčce A,
-

h
lášením " Parking break released "
(Parkovací brzda uvolněna) na displeji
přístrojové desky.
Aktivace / Deaktivace
automatických funkcí
Podle země prodeje mohou být funkce
automatického zatahování při vypnutí motoru a
automatického uvolňování při rozjezdu vypnuty.
ak

tivace / deaktivace se provádí v nabídce
nastavení vozidla.
Deaktivace funkcí je signalizována
rozsvícením této kontrolky na
přístrojové desce.
-

z

hasnutím této kontrolky na
přístrojové desce, Za zvláštních podmínek při stojícím
motoru (tažení, mráz, ...) může být
automatická parkovací brzda při
zapnutém zapalování uvolněna ručně.
Pokud nabídka nastavení vozidla
nenabízí aktivaci / deaktivaci
automatických funkcí, může být tento
úkon proveden v servisu sítě C
i

tro
Ë
N
nebo v jiném odborném servisu.
Pokud jsou automatické funkce deaktivovány,
je třeba provádět zatahování a uvolňování
parkovací brzdy ručně.
Při stojícím vozidle s běžícím motorem
zbytečně neakcelerujte (zejména při
startování motoru, i se zařazeným
neutrálem), hrozí riziko uvolnění
parkovací brzdy.
Nedávejte žádné předměty (balíček
cigaret, mobilní telefon, ...) mezi řadicí
páku a páčku ovládání elektrické
parkovací brzdy.
řízení

103
C5_cs_Chap04_conduite_ed01-2015

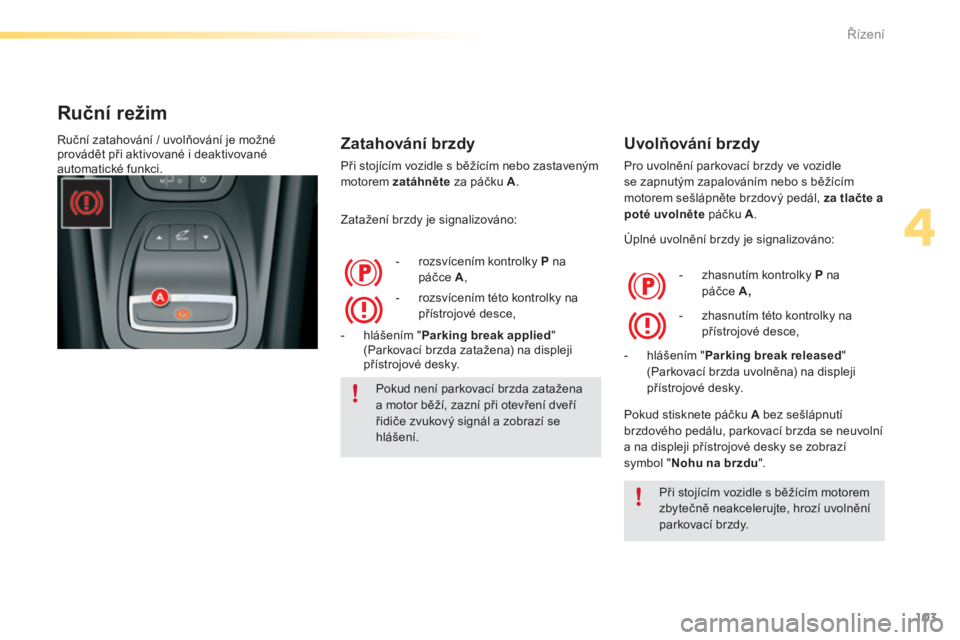

Ruční režim
Zatahování brzdy
Při stojícím vozidle s běžícím nebo zastaveným
motorem zatáhněte za páčku A .
Zatažení brzdy je signalizováno:
-

r
ozsvícením kontrolky P na
páčce A ,
-

h
lášením " Parking break applied "
(Parkovací brzda zatažena) na displeji
přístrojové desky. -

r
ozsvícením této kontrolky na
přístrojové desce,
Pokud není parkovací brzda zatažena
a motor běží, zazní při otevření dveří
řidiče zvukový signál a zobrazí se
hlášení.
ru

ční zatahování / uvolňování je možné
provádět při aktivované i deaktivované
automatické funkci.
Uvolňování brzdy
Pro uvolnění parkovací brzdy ve vozidle
se zapnutým zapalováním nebo s běžícím
motorem sešlápněte brzdový pedál, za tlačte a
poté uvolněte páčku A.
Úplné uvolnění brzdy je signalizováno:
-

z
hasnutím kontrolky P na
páčce A,
-

h
lášením " Parking break released "
(Parkovací brzda uvolněna) na displeji
přístrojové desky. -

z
hasnutím této kontrolky na
přístrojové desce,
Při stojícím vozidle s běžícím motorem
zbytečně neakcelerujte, hrozí uvolnění
parkovací brzdy.
Pokud stisknete páčku A bez sešlápnutí
brzdového pedálu, parkovací brzda se neuvolní
a na displeji přístrojové desky se zobrazí
symbol "
Nohu na brzdu ".
4
řízení

104
C5_cs_Chap04_conduite_ed01-2015

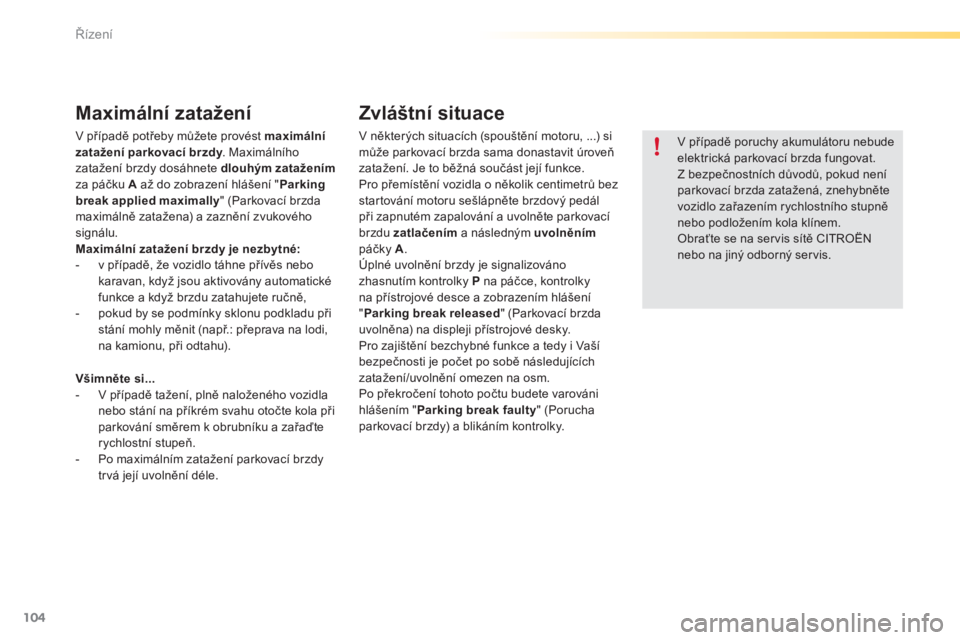

Maximální zatažení
v případě potřeby můžete provést maximální
z atažení parkovací brzdy . Maximálního
zatažení brzdy dosáhnete dlouhým zatažením
za páčku A až do zobrazení hlášení " Parking
break applied maximally " (Parkovací brzda
maximálně zatažena) a zaznění zvukového
signálu.
Maximální zatažení brzdy je nezbytné:
-

v p
řípadě, že vozidlo táhne přívěs nebo
karavan, když jsou aktivovány automatické
funkce a když brzdu zatahujete ručně,
-

p
okud by se podmínky sklonu podkladu při
stání mohly měnit (např.: přeprava na lodi,
na kamionu, při odtahu).
Zvláštní situace
v některých situacích (spouštění motoru, ...) si
m ůže parkovací brzda sama donastavit úroveň
zatažení. Je to běžná součást její funkce.
Pro přemístění vozidla o několik centimetrů bez
startování motoru sešlápněte brzdový pedál
při zapnutém zapalování a uvolněte parkovací
brzdu zatlačením a následným uvolněním
páčky A .
Úplné uvolnění brzdy je signalizováno
zhasnutím kontrolky P na páčce, kontrolky
na přístrojové desce a zobrazením hlášení
" Parking break released " (Parkovací brzda
uvolněna) na displeji přístrojové desky.
Pro zajištění bezchybné funkce a tedy i
v
a
ší
bezpečnosti je počet po sobě následujících
zatažení/uvolnění omezen na osm.
Po překročení tohoto počtu budete varováni
hlášením " Parking break faulty " (Porucha
parkovací brzdy) a blikáním kontrolky.v případě poruchy akumulátoru nebude
elektrická parkovací brzda fungovat.
Z bezpečnostních důvodů, pokud není
parkovací brzda zatažená, znehybněte
vozidlo zařazením rychlostního stupně
nebo podložením kola klínem.
ob

raťte se na servis sítě C
i
tro
Ë
N
nebo na jiný odborný servis.
Všimněte si...
-
v
případě tažení, plně naloženého vozidla
nebo stání na příkrém svahu otočte kola při
parkování směrem k obrubníku a zařaďte
rychlostní stupeň.
-

P

o maximálním zatažení parkovací brzdy
trvá její uvolnění déle.
řízení

105
C5_cs_Chap04_conduite_ed01-2015
v případě poruchy systému CDS
s ignalizované rozsvícením této
kontrolky není stabilita vozidla při
brzdění zaručena.
v

takovém případě
musí být stabilita vozu zajišťována
řidičem postupným opakovaným
zatahováním a uvolňováním páčky A .
te

nto způsob brzdění smí být používán
pouze ve výjimečných situacích.
Pokud vozidlo nelze znehybnit, obraťte
se na servis sítě C
i

tro
Ë
N nebo na jiný
odborný servis.

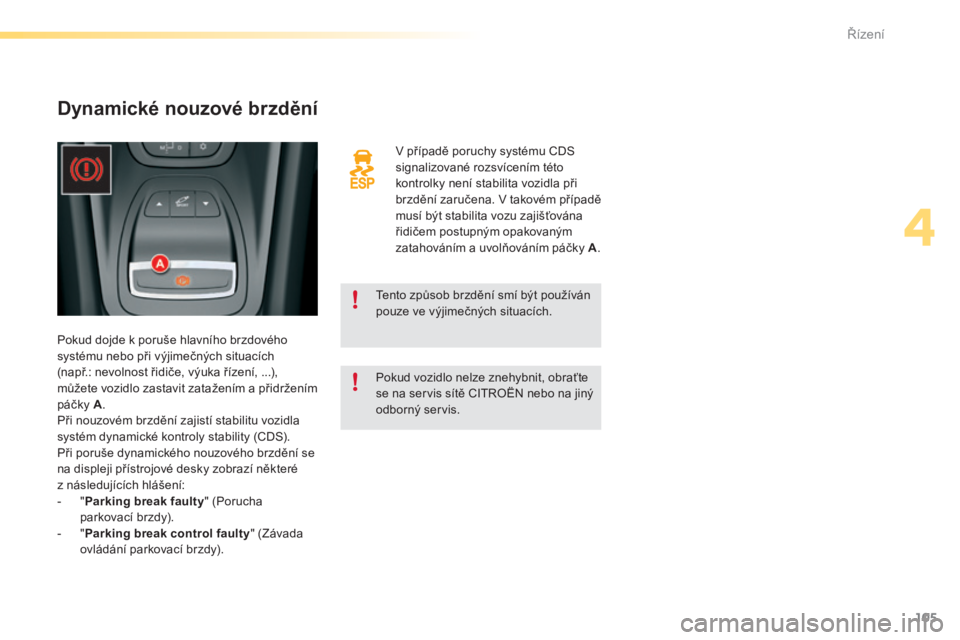

Dynamické nouzové brzdění
Pokud dojde k poruše hlavního brzdového
systému nebo při výjimečných situacích
(např.: nevolnost řidiče, výuka řízení, ...),
můžete vozidlo zastavit zatažením a přidržením
páčky A .
Při nouzovém brzdění zajistí stabilitu vozidla
systém dynamické kontroly stability (CDS).
Při poruše dynamického nouzového brzdění se
na displeji přístrojové desky zobrazí některé
z následujících hlášení:
-

" P

arking break faulty " (Porucha
parkovací brzdy).
-

" P

arking break control faulty " (Závada
ovládání parkovací brzdy).
4
řízení

106
C5_cs_Chap04_conduite_ed01-2015
SITUACENÁSLEDEK
1 Porucha elektrické parkovací brzdy a zobrazení hlášení
"Porucha parkovací brzdy" a rozsvícení následujících
kontrolek:
v

případě rozsvícení kontrolky poruchy elektrické parkovací brzdy a kontrolky
S
e

rvi
Ce
zabezpečte vozidlo (odstavením na vodorovnou plochu a zařazením
rychlostního stupně).
2 Zobrazení hlášení "Porucha parkovací brzdy" a
" Porucha asistence pro rozjezd do svahu " a
rozsvícení následujících kontrolek:
-
a
u
tomatické funkce jsou deaktivovány.
-
a
s
istence pro rozjezd do svahu není k dispozici.
-

P
arkovací brzdu je možné používat pouze v ručním režimu.
3 Zobrazení hlášení "Porucha parkovací brzdy"
a "Porucha asistence pro rozjezd do svahu" a
rozsvícení následující kontrolky:
-

F
unkce ručního uvolňování elektrické parkovací brzdy není k dispozici.
-
a
s
istence pro rozjezd do svahu není k dispozici.
-
a
u
tomatické funkce a možnost ručního zatahování jsou i nadále k dispozici.
Pokud nastane některý z těchto případů, obraťte se co nejdříve na servis sítě C
i

tro
Ë
N nebo na jiný odborný servis.
Poruchy funkce
řízení

107
C5_cs_Chap04_conduite_ed01-2015
SITUACENÁSLEDEK
4 Zobrazení hlášení "Porucha parkovací brzdy"
a "Porucha asistence pro rozjezd do svahu" a
rozsvícení následujících kontrolek:
a/nebo blikání -
a
u
tomatické funkce jsou deaktivovány.
-
a
s
istence pro rozjezd do svahu není k dispozici.
Pro zatažení elektrické parkovací brzdy:
F

Z
astavte vozidlo a vypněte zapalování.
F
t
á
hněte za páčku po dobu alespoň 5 sekund nebo až do úplného zatažení brzdy.
F
Z

apněte zapalování a zkontrolujte rozsvícení kontrolek elektrické parkovací brzdy.
-

Z
atahování brzdy probíhá pomaleji než obvykle.
-

P
okud bliká kontrolka (!) nebo pokud se kontrolky po zapnutí zapalování
nerozsvítí, není tento postup funkční. Nechte provést kontrolu v servisu sítě
C
i

tro
Ë
N nebo v jiném odborném servisu.
Pro uvolnění elektrické parkovací brzdy:
F

Z
apněte zapalování.
F
t
l
ačte na páčku po dobu alespoň 3 sekund.
5 Zobrazení hlášení "Porucha ovládání parkovací
brzdy - aktivován automatický režim" a rozsvícení
následujících kontrolek:
a/nebo blikání -

J
sou k dispozici pouze funkce automatického zatahování při vypnutí motoru a
automatického uvolňování při rozjezdu.
-
r
u
ční zatahování/uvolňování elektrické parkovací brzdy a dynamické nouzové
brzdění nejsou k dispozici.
6 Zobrazení hlášení "Porucha parkovací brzdy" a
následující kontrolky:
blikání
-

Z
atahování parkovací brzdy nemusí fungovat.
-

P
arkovací brzda není momentálně k dispozici.
v

takovém případě:
F
v
y
čkejte alespoň 3 minuty.
F

P
okud kontrolka po 3 minutách stále bliká, zkuste parkovací brzdu inicializovat
buď zatlačením a uvolněním páčky A při současném sešlápnutí brzdového
pedálu nebo dlouhým přitažením páčky A .
7 Porucha akumulátoru
-

P
ři rozsvícení kontrolky akumulátoru je třeba, jakmile to dopravní situace
umožní, co nejrychleji zastavit. Zastavte a zajistěte vozidlo proti pohybu.
-

Z
atáhněte elektrickou parkovací brzdu před vypnutím motoru.
4
řízení

108
C5_cs_Chap04_conduite_ed01-2015

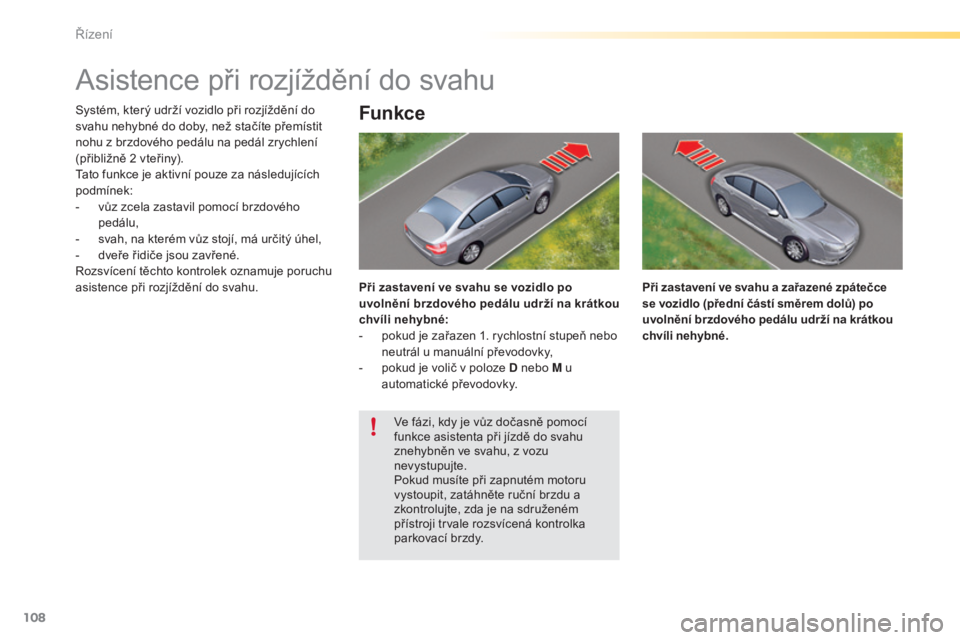

asistence při rozjíždění do svahu
Systém, který udrží vozidlo při rozjíždění do
svahu nehybné do doby, než stačíte přemístit
nohu z brzdového pedálu na pedál zrychlení
(přibližně 2 vteřiny).
ta

to funkce je aktivní pouze za následujících
podmínek:
-

v
ůz zcela zastavil pomocí brzdového
pedálu,
-

s
vah, na kterém vůz stojí, má určitý úhel,
-

d
veře řidiče jsou zavřené.
ro

zsvícení těchto kontrolek oznamuje poruchu
asistence při rozjíždění do svahu.Funkce
Při zastavení ve svahu se vozidlo po
uvolnění brzdového pedálu udrží na krátkou
chvíli nehybné:
-

p
okud je zařazen 1. rychlostní stupeň nebo
neutrál u manuální převodovky,
-

p
okud je volič v poloze D nebo M u
automatické převodovky. Při zastavení ve
svahu a zařazené zpátečce
se vozidlo (přední částí směrem dolů) po
uvolnění brzdového pedálu udrží na krátkou
chvíli nehybné.
ve f

ázi, kdy je vůz dočasně pomocí
funkce asistenta při jízdě do svahu
znehybněn ve svahu, z vozu
nevystupujte.
Pokud musíte při zapnutém motoru
vystoupit, zatáhněte ruční brzdu a
zkontrolujte, zda je na sdruženém
přístroji trvale rozsvícená kontrolka
parkovací brzdy.
řízení
