CITROEN C5 2016 Návod na použití (in Czech)

89
C5_cs_Chap03_ergo-et-confort_ed01-2015

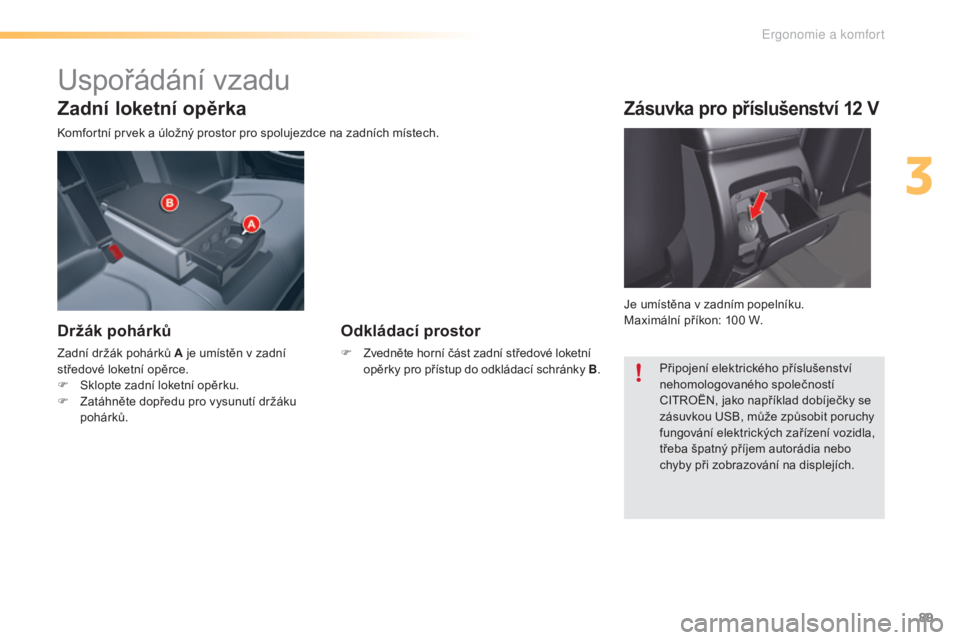

Zadní loketní opěrka
komfortní prvek a úložný prostor pro spolujezdce na zadních místech.
Držák pohárků
Zadní držák pohárků A je umístěn v zadní
středové loketní opěrce.
F
S
klopte zadní loketní opěrku.
F

Z
atáhněte dopředu pro vysunutí držáku
pohárků.
Odkládací prostor
F Zvedněte horní část zadní středové loketní opěrky pro přístup do odkládací schránky B .
Zásuvka pro příslušenství 12 V
Je umístěna v zadním popelníku.
Maximální příkon: 100
W.
Připojení elektrického příslušenství
nehomologovaného společností
C
i

tro
Ë
N, jako například dobíječky se
zásuvkou
u
S
B, může způsobit poruchy
fungování elektrických zařízení vozidla,
třeba špatný příjem autorádia nebo
chyby při zobrazování na displejích.
uspořádání vzadu
3
Ergonomie a komfort

90
C5_cs_Chap03_ergo-et-confort_ed01-2015

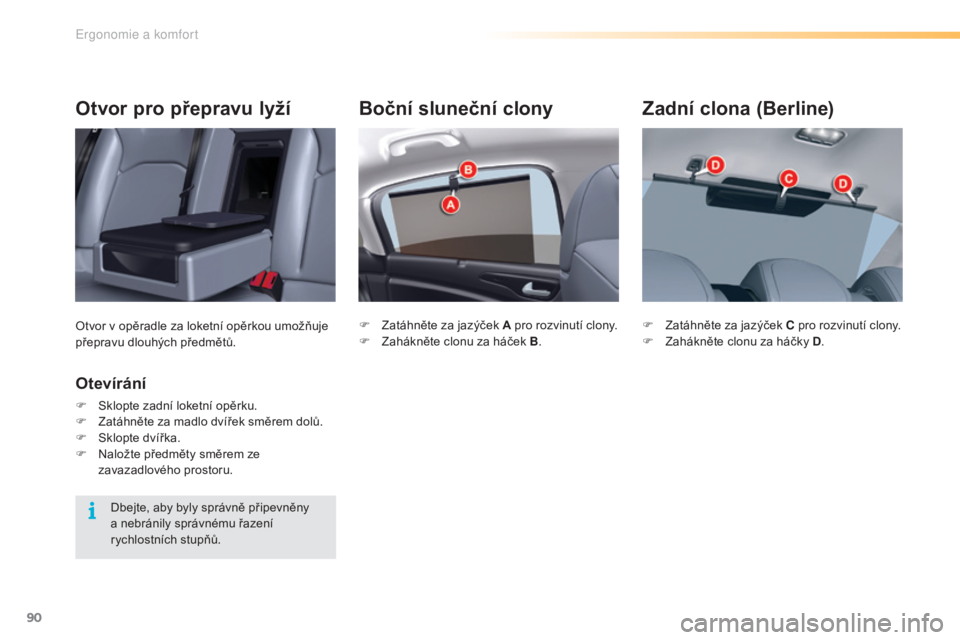

Boční sluneční clony
F Zatáhněte za jazýček A pro rozvinutí clony.
F Z ahákněte clonu za háček B.
Zadní clona (Berline)
F Zatáhněte za jazýček C pro rozvinutí clony.
F Z ahákněte clonu za háčky D .
Otvor pro přepravu lyží
otvor v opěradle za loketní opěrkou umožňuje
přepravu dlouhých předmětů.
Otevírání
F Sklopte zadní loketní opěrku.
F
Z atáhněte za madlo dvířek směrem dolů.
F

Sk
lopte dvířka.
F

N
aložte předměty směrem ze
zavazadlového prostoru.
Dbejte, aby byly správně připevněny
a nebránily správnému řazení
rychlostních stupňů.
Ergonomie a komfort

91
C5_cs_Chap03_ergo-et-confort_ed01-2015

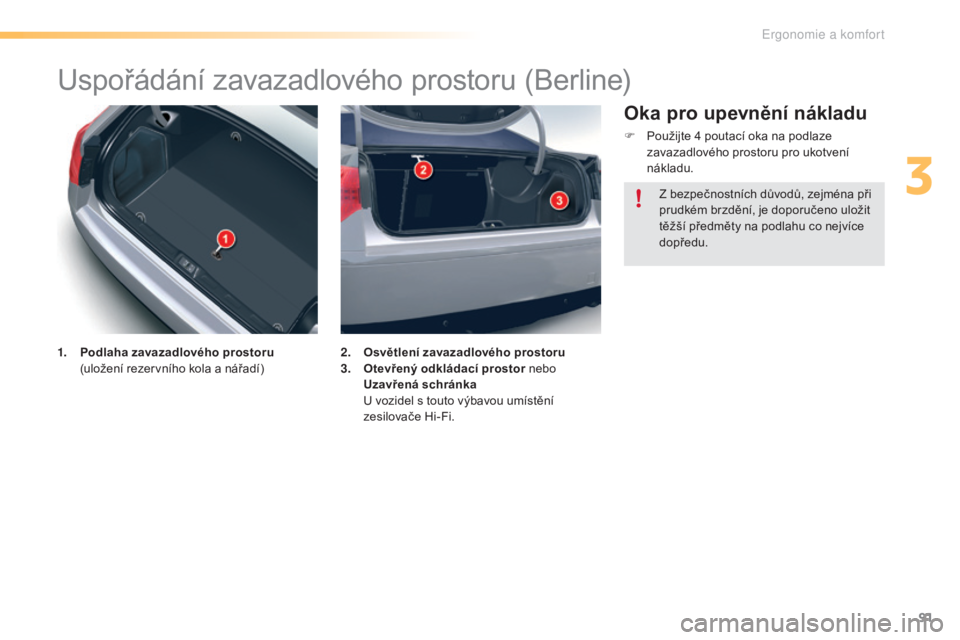

uspořádání zavazadlového prostoru (Berline)
1. Podlaha zavazadlového prostoru (uložení rezervního kola a nářadí) 2. O
světlení zavazadlového prostoru
3. O tevřený odkládací prostor nebo
Uzavřená schránka


u vozidel s touto výbavou umístění
zesilovače Hi-Fi.
Oka pro upevnění nákladu
F Použijte 4 poutací oka na podlaze
zavazadlového prostoru pro ukotvení
nákladu.
Z bezpečnostních důvodů, zejména při
prudkém brzdění, je doporučeno uložit
těžší předměty na podlahu co nejvíce
dopředu.
3
Ergonomie a komfort

92
C5_cs_Chap03_ergo-et-confort_ed01-2015

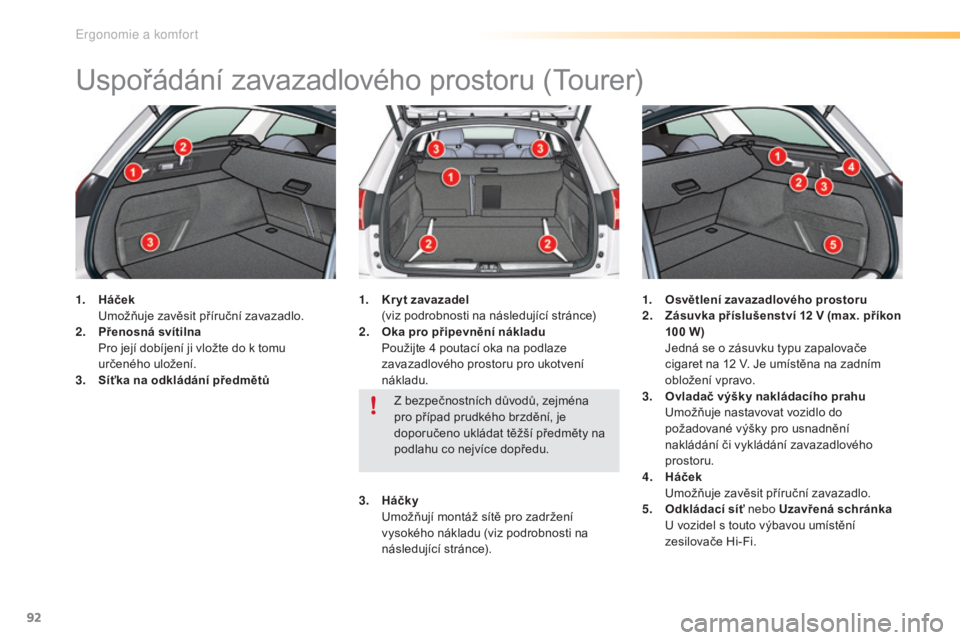

uspořádání zavazadlového prostoru (tourer)
1. Háček
um ožňuje zavěsit příruční zavazadlo.
2.
P

řenosná svítilna
P

ro její dobíjení ji vložte do k tomu
určeného uložení.
3.
S

íťka na odkládání předmětů 1. K
r yt zavazadel (
viz podrobnosti na následující stránce)
2.
O

ka pro připevnění nákladu
P

oužijte 4 poutací oka na podlaze
zavazadlového prostoru pro ukotvení
nákladu. 1. O
světlení zavazadlového prostoru
2. Z ásuvka příslušenství 12 V (max. příkon
100
W)
J

edná se o zásuvku typu zapalovače
cigaret na 12
v
. J
e umístěna na zadním
obložení vpravo.
3.
O

vladač výšky nakládacího prahu


u
m
ožňuje nastavovat vozidlo do
požadované výšky pro usnadnění
nakládání či vykládání zavazadlového
prostoru.
4.
H

áček


u
m
ožňuje zavěsit příruční zavazadlo.
5.
O

dkládací síť nebo Uzavřená schránka


u vozidel s touto výbavou umístění
zesilovače Hi-Fi.
Z bezpečnostních důvodů, zejména
pro případ prudkého brzdění, je
doporučeno ukládat těžší předměty na
podlahu co nejvíce dopředu.
3.
H

áčky


u
m
ožňují montáž sítě pro zadržení
vysokého nákladu (viz podrobnosti na
následující stránce).
Ergonomie a komfort

93
C5_cs_Chap03_ergo-et-confort_ed01-2015

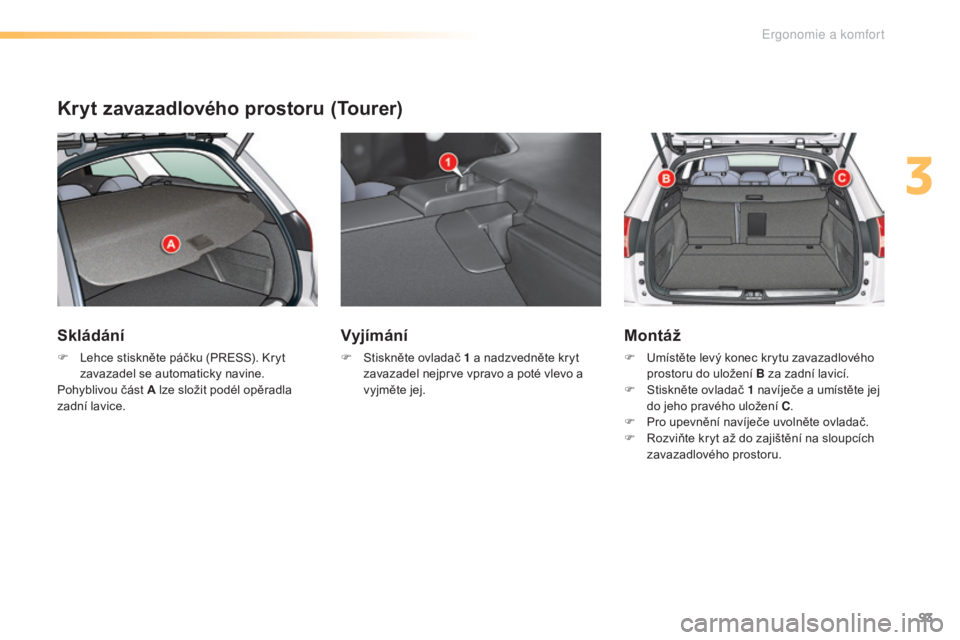

Kryt zavazadlového prostoru (Tourer)
Skládání
F lehce stiskněte páčku (PreS S). kr yt
zavazadel se automaticky navine.
Pohyblivou část A lze složit podél opěradla
zadní lavice.
Vyjímání
F Stiskněte ovladač 1 a nadzvedněte kryt
zavazadel nejprve vpravo a poté vlevo a
vyjměte jej.
Montáž
F umístěte levý konec krytu zavazadlového prostoru do uložení B za zadní lavicí.
F

S
tiskněte ovladač 1 navíječe a umístěte jej
do jeho pravého uložení C .
F

P
ro upevnění navíječe uvolněte ovladač.
F
r
o
zviňte kryt až do zajištění na sloupcích
zavazadlového prostoru.
3
Ergonomie a komfort

94
C5_cs_Chap03_ergo-et-confort_ed01-2015

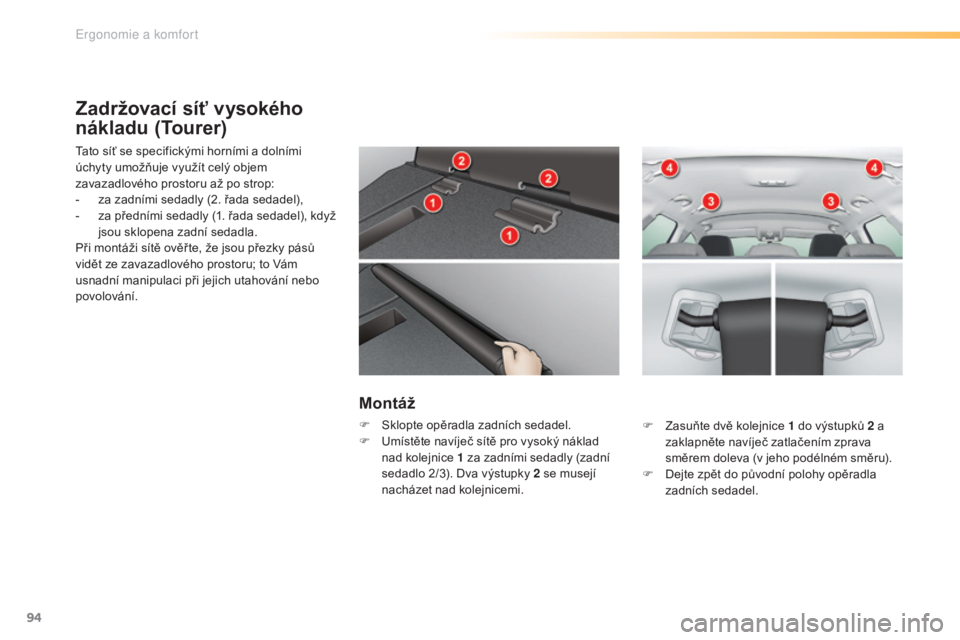

Zadržovací síť vysokého
nákladu (Tourer)
tato síť se specifickými horními a dolními
úchyty umožňuje využít celý objem
zavazadlového prostoru až po strop:
-
z
a zadními sedadly (2. řada sedadel),
-

z
a předními sedadly (1. řada sedadel), když
jsou sklopena zadní sedadla.
Při montáži sítě ověř te, že jsou přezky pásů
vidět ze zavazadlového prostoru; to
v
á
m
usnadní manipulaci při jejich utahování nebo
povolování.
Montáž
F Sklopte opěradla zadních sedadel.
F um ístěte navíječ sítě pro vysoký náklad
nad kolejnice 1
za zadními sedadly (zadní
sedadlo 2/3). Dva výstupky 2
se musejí
nacházet nad kolejnicemi. F
Z asuňte dvě kolejnice 1 do výstupků 2 a
zaklapněte navíječ zatlačením zprava
směrem doleva (v jeho podélném směru).
F

D
ejte zpět do původní polohy opěradla
zadních sedadel.
Ergonomie a komfort

95
C5_cs_Chap03_ergo-et-confort_ed01-2015

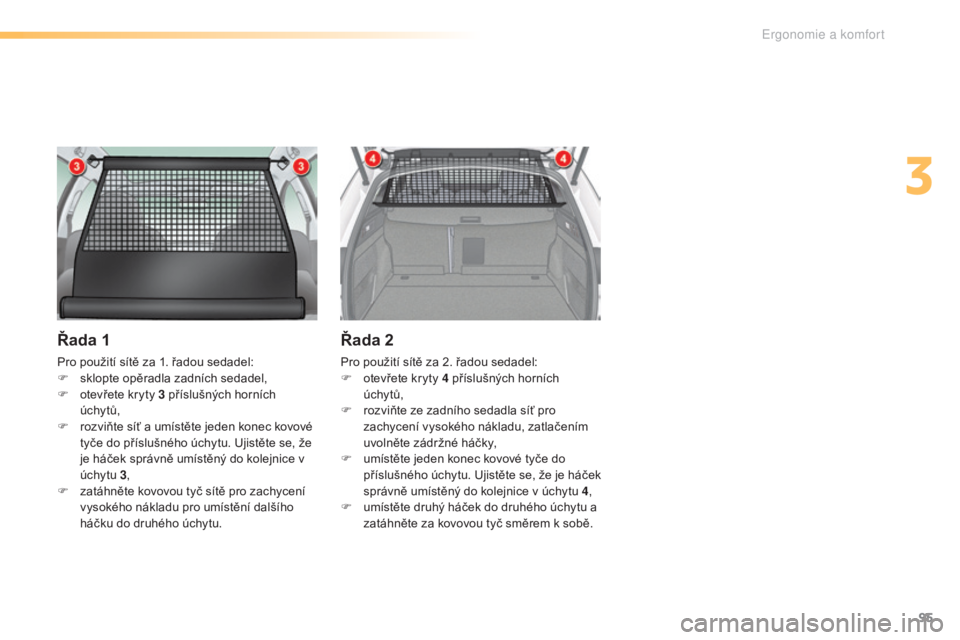

Řada 1
Pro použití sítě za 1. řadou sedadel:
F s klopte opěradla zadních sedadel,
F

o
tevřete kryty 3 příslušných horních
úchytů,
F

r
ozviňte síť a umístěte jeden konec kovové
tyče do příslušného úchytu.
u
j
istěte se, že
je háček správně umístěný do kolejnice v
úchytu 3,
F

z
atáhněte kovovou tyč sítě pro zachycení
vysokého nákladu pro umístění dalšího
háčku do druhého úchytu.
Řada 2
Pro použití sítě za 2. řadou sedadel:
F o tevřete kryty 4 příslušných horních
úchytů,
F

r
ozviňte ze zadního sedadla síť pro
zachycení vysokého nákladu, zatlačením
uvolněte zádržné háčky,
F

u
místěte jeden konec kovové tyče do
příslušného úchytu.
u
j
istěte se, že je háček
správně umístěný do kolejnice v úchytu 4 ,
F

u
místěte druhý háček do druhého úchytu a
zatáhněte za kovovou tyč směrem k sobě.
3
Ergonomie a komfort

96
C5_cs_Chap04_conduite_ed01-2015
Dodržujte dopravní předpisy a buďte ostražití
bez ohledu na hustotu silničního provozu.
vě
nujte se řízení a ponechávejte obě ruce na
volantu, abyste byli připraveni kdykoliv reagovat
na jakoukoliv situaci.
Při dlouhé cestě vřele doporučujeme udělat si
přestávku každé dvě hodiny.
Při špatném počasí jezděte plynule, brzděte
včas a ponechávejte větší bezpečnou
vzdálenost.
Jízda po zaplavené vozovce
Důrazně nedoporučujeme vjíždět na
zaplavenou vozovku, mohlo by to vést k
vážnému poškození
v
a
šeho vozidla a rovněž
jeho elektrických systémů.
Doporučení pro jízdu
Důležité!
Nejezděte nikdy se zataženou
parkovací brzdou - Hrozí riziko přehřátí
a zničení brzdového systému!
Neparkujte ani nenechávejte běžet
motor u vozidla stojícího na plochách,
kde se může hořlavý podklad nebo
materiál (suchá tráva, spadané listí, ...)
dostat do kontaktu s horkým výfukovým
systémem -
r
i
ziko požáru!
Nikdy nenechávejte bez dozoru vozidlo
s běžícím motorem. Pokud musíte z
vozu vystoupit a nechat motor běžet,
zatáhněte parkovací brzdu a zařaďte
neutrální polohu nebo zvolte polohu N
nebo P , podle typu převodovky.
Pokud potřebujete nezbytně překonat
zaplavený úsek:
-

u

jistěte se, že hloubka vody nepřesahuje
15

cm, přitom vezměte v úvahu vlny
vyvolané průjezdem dalších vozidel,
-

d

ezaktivujte systém Stop & Start,
-

j

eďte co nejpomaleji, bez brzdění
a zrychlování.
v
žádném případě
nepřekračujte rychlost 10

km/h,
-

n

ezastavujte a nevypínejte motor.
Po opuštění zaplaveného úseku, jakmile
to podmínky provozu bezpečně umožní,
několikrát lehce přibrzděte, aby se vysušily
brzdové destičky a kotouče.
v

případě pochybností o stavu
v
a

šeho vozidla
se obraťte na servis sítě C
i

tro
Ë

N nebo na
jiný odborný servis.
řízení

97
C5_cs_Chap04_conduite_ed01-2015

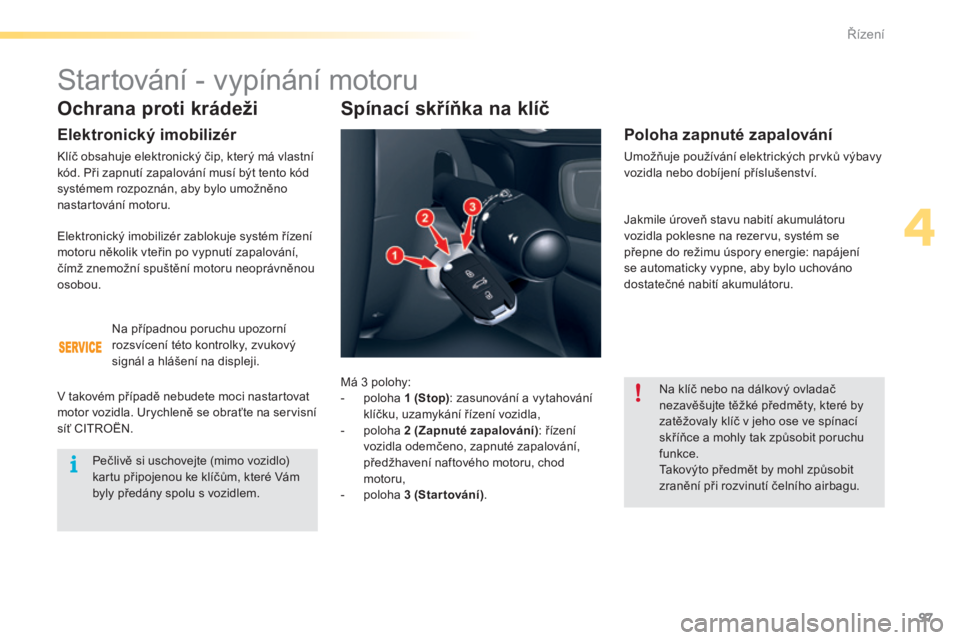

Ochrana proti krádeži
Elektronický imobilizér
klíč obsahuje elektronický čip, který má vlastní
kód. Při zapnutí zapalování musí být tento kód
systémem rozpoznán, aby bylo umožněno
nastartování motoru.Na případnou poruchu upozorní
rozsvícení této kontrolky, zvukový
signál a hlášení na displeji.
v

takovém případě nebudete moci nastartovat
motor vozidla.
u
r
ychleně se obraťte na servisní
síť C
i

tro
Ë
N.
Startování - vypínání motoru
Pečlivě si uschovejte (mimo vozidlo)
kartu připojenou ke klíčům, které vá m
byly předány spolu s vozidlem.
Spínací skříňka na klíč
Má 3 polohy:
- p oloha 1 (Stop): zasunování a vytahování
klíčku, uzamykání řízení vozidla,
-

p
oloha 2 (Zapnuté zapalování) : řízení
vozidla odemčeno, zapnuté zapalování,
předžhavení naftového motoru, chod
motoru,
-

p
oloha 3 (Star tování).
Poloha zapnuté zapalování
umožňuje používání elektrických prvků výbavy
vozidla nebo dobíjení příslušenství.
Na klíč nebo na dálkový ovladač
nezavěšujte těžké předměty, které by
zatěžovaly klíč v jeho ose ve spínací
skříňce a mohly tak způsobit poruchu
funkce.
ta

kovýto předmět by mohl způsobit
zranění při rozvinutí čelního airbagu.
el

ektronický imobilizér zablokuje systém řízení
motoru několik vteřin po vypnutí zapalování,
čímž znemožní spuštění motoru neoprávněnou
osobou. Jakmile úroveň stavu nabití akumulátoru
vozidla poklesne na rezervu, systém se
přepne do režimu úspory energie: napájení
se automaticky vypne, aby bylo uchováno
dostatečné nabití akumulátoru.
4
řízení

98
C5_cs_Chap04_conduite_ed01-2015

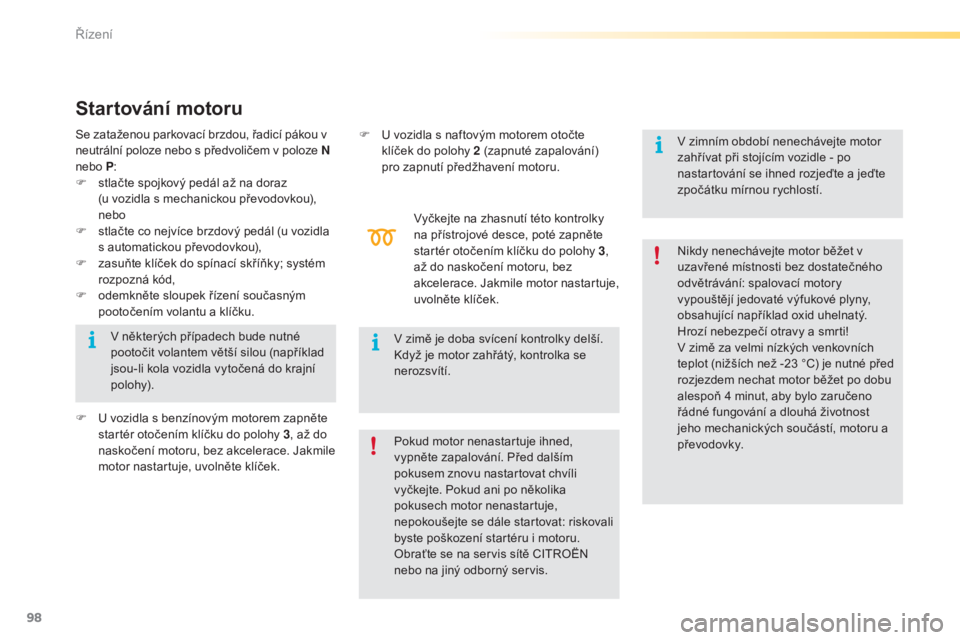

Startování motoru
vyčkejte na zhasnutí této kontrolky
na přístrojové desce, poté zapněte
startér otočením klíčku do polohy 3,
až do naskočení motoru, bez
akcelerace. Jakmile motor nastartuje,
uvolněte klíček.
Se zataženou parkovací brzdou, řadicí pákou v
neutrální poloze nebo s předvoličem v poloze N
nebo P
:
F

s

tlačte spojkový pedál až na doraz
(u vozidla s mechanickou převodovkou), ne
bo
F
s
tlačte co nejvíce brzdový pedál (u vozidla
s automatickou převodovkou),
F

z

asuňte klíček do spínací skříňky; systém
rozpozná kód,
F

o

demkněte sloupek řízení současným
pootočením volantu a klíčku.
F
u
vozidla s benzínovým motorem zapněte
startér otočením klíčku do polohy 3 , až do
naskočení motoru, bez akcelerace. Jakmile
motor nastartuje, uvolněte klíček. Nikdy nenechávejte motor běžet v
uzavřené místnosti bez dostatečného
odvětrávání: spalovací motory
vypouštějí jedovaté výfukové plyny,
obsahující například oxid uhelnatý.
Hrozí nebezpečí otravy a smrti!
v

zimě za velmi nízkých venkovních
teplot (nižších než -23
°C) je nutné před
rozjezdem nechat motor běžet po dobu
alespoň 4
minut, aby bylo zaručeno
řádné fungování a dlouhá životnost
jeho mechanických součástí, motoru a
převodovky.
v

zimě je doba svícení kontrolky delší.
kd

yž je motor zahřátý, kontrolka se
nerozsvítí.
v

některých případech bude nutné
pootočit volantem větší silou (například
jsou-li kola vozidla vytočená do krajní
polohy). F
u
vozidla s naftovým motorem otočte
klíček do polohy 2 (zapnuté zapalování)
pro zapnutí předžhavení motoru.
Pokud motor nenastartuje ihned,
vypněte zapalování. Před dalším
pokusem znovu nastartovat chvíli
vyčkejte. Pokud ani po několika
pokusech motor nenastartuje,
nepokoušejte se dále startovat: riskovali
byste poškození startéru i motoru.
ob

raťte se na servis sítě C
i
tro
Ë
N
nebo na jiný odborný servis.
v
zimním období nenechávejte motor
zahřívat při stojícím vozidle - po
nastartování se ihned rozjeďte a jeďte
zpočátku mírnou rychlostí.
řízení
