CITROEN C5 AIRCROSS 2020 Libretti Di Uso E manutenzione (in Italian)

169

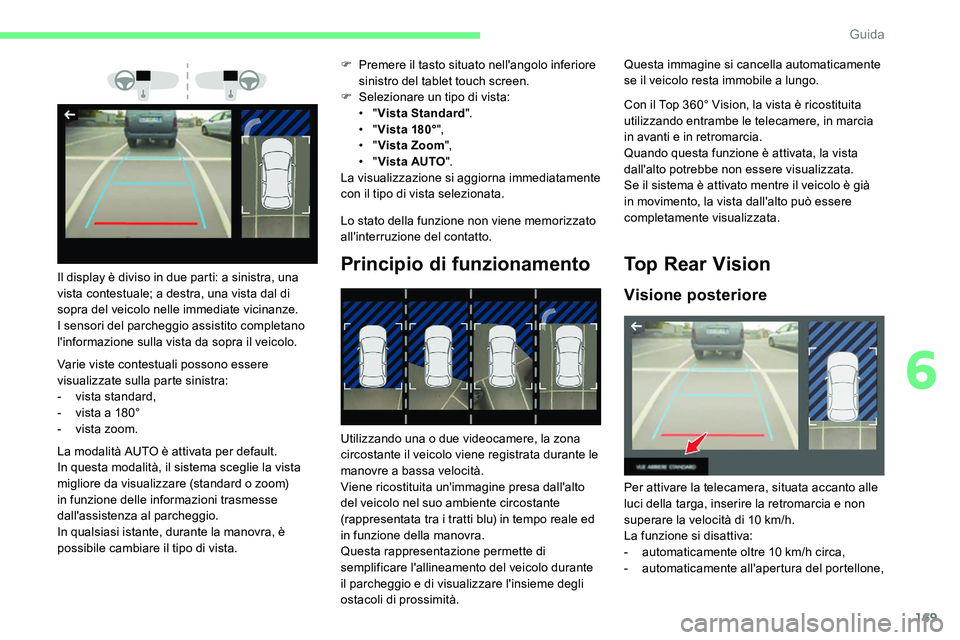

Varie viste contestuali possono essere
visualizzate sulla parte sinistra:
-
vis
ta standard,
-

v
ista a 180°
-

v
ista zoom. F

P
remere il tasto situato nell'angolo inferiore
sinistro del tablet touch screen.
F
S
elezionare un tipo di vista:
• "
Vista Standard ".
• "
Vista 180° ",
• "
Vista Zoom ",
• "
Vista AUTO ".
La visualizzazione si aggiorna immediatamente
con il tipo di vista selezionata.
Lo stato della funzione non viene memorizzato
all'interruzione del contatto.
Principio di funzionamentoIl display è diviso in due parti: a sinistra, una
vista contestuale; a destra, una vista dal di
sopra del veicolo nelle immediate vicinanze.
I sensori del parcheggio assistito completano
l'informazione sulla vista da sopra il veicolo.
La modalità AUTO è attivata per default.
In questa modalità, il sistema sceglie la vista
migliore da visualizzare (standard o
zoom)
in funzione delle informazioni trasmesse
dall'assistenza al parcheggio.
In qualsiasi istante, durante la manovra, è
possibile cambiare il tipo di vista. Utilizzando una o
due videocamere, la zona
circostante il veicolo viene registrata durante le
manovre a
bassa velocità.
Viene ricostituita un'immagine presa dall'alto
del veicolo nel suo ambiente circostante
(rappresentata tra i
tratti blu) in tempo reale ed
in funzione della manovra.
Questa rappresentazione permette di
semplificare l'allineamento del veicolo durante
il parcheggio e di visualizzare l'insieme degli
ostacoli di prossimità. Con il Top 360° Vision, la vista è ricostituita
utilizzando entrambe le telecamere, in marcia
in avanti e in retromarcia.
Quando questa funzione è attivata, la vista
dall'alto potrebbe non essere visualizzata.
Se il sistema è attivato mentre il veicolo è già
in movimento, la vista dall'alto può essere
completamente visualizzata.Top Rear Vision
Visione posteriore
Questa immagine si cancella automaticamente
se il veicolo resta immobile a
lungo.
Per attivare la telecamera, situata accanto alle
luci della targa, inserire la retromarcia e non
superare la velocità di 10
km/h.
La funzione si disattiva:
-

a
utomaticamente oltre 10 km/h circa,
-
a

utomaticamente all'apertura del portellone,
6
Guida

170

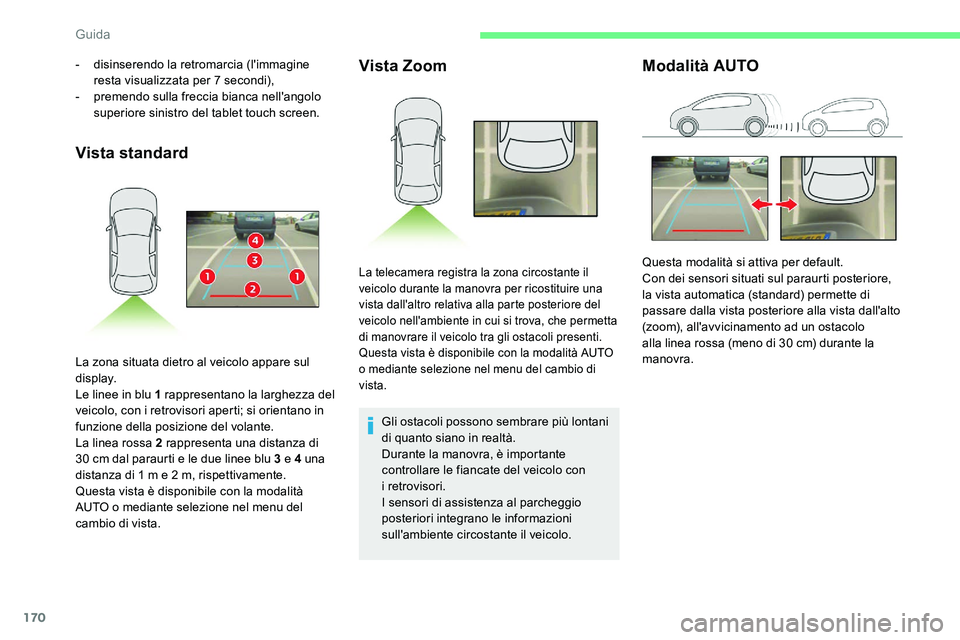

Vista standardVista Zoom
Gli ostacoli possono sembrare più lontani
di quanto siano in realtà.
Durante la manovra, è importante
controllare le fiancate del veicolo con
i


retrovisori.
I sensori di assistenza al parcheggio
posteriori integrano le informazioni
sull'ambiente circostante il veicolo.
Modalità AUTO- disinserendo la retromarcia (l'immagine resta visualizzata per 7 secondi),
-

p
remendo sulla freccia bianca nell'angolo
superiore sinistro del tablet touch screen.
La zona situata dietro al veicolo appare sul
display.
Le linee in blu 1
rappresentano la larghezza del
veicolo, con i
retrovisori aperti; si orientano in
funzione della posizione del volante.
La linea rossa 2
rappresenta una distanza di
30
cm dal paraurti e le due linee blu 3 e 4 una
distanza di 1
m e 2 m, rispettivamente.
Questa vista è disponibile con la modalità
AUTO o
mediante selezione nel menu del
cambio di vista.
La telecamera registra la zona circostante il
veicolo durante la manovra per ricostituire una
vista dall'altro relativa alla parte posteriore del
veicolo nell'ambiente in cui si trova, che permetta
di manovrare il veicolo tra gli ostacoli presenti.
Questa vista è disponibile con la modalità AUTO
o
mediante selezione nel menu del cambio di
vista.Questa modalità si attiva per default.
Con dei sensori situati sul paraurti posteriore,
la vista automatica (standard) permette di
passare dalla vista posteriore alla vista dall'alto
(zoom), all'avvicinamento ad un ostacolo
alla linea rossa (meno di 30
cm) durante la
manovra.
Guida

171

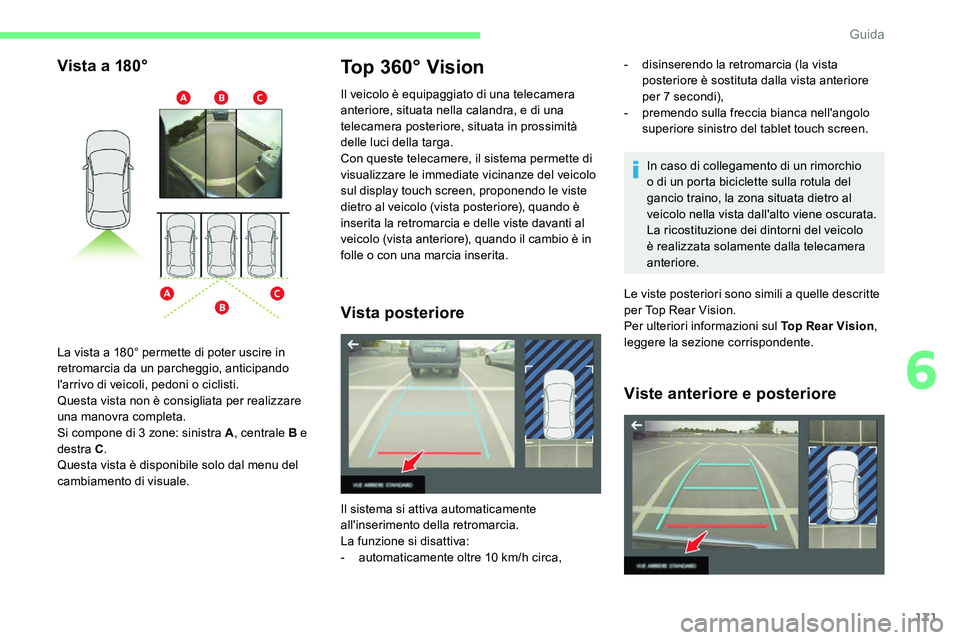

Vista a 180°Top 360° Vision
Il veicolo è equipaggiato di una telecamera
anteriore, situata nella calandra, e di una
telecamera posteriore, situata in prossimità
delle luci della targa.
Con queste telecamere, il sistema permette di
visualizzare le immediate vicinanze del veicolo
sul display touch screen, proponendo le viste
dietro al veicolo (vista posteriore), quando è
inserita la retromarcia e delle viste davanti al
veicolo (vista anteriore), quando il cambio è in
folle o


con una marcia inserita.
Vista posteriore
In caso di collegamento di un rimorchio
o di un porta biciclette sulla rotula del
gancio traino, la zona situata dietro al
veicolo nella vista dall'alto viene oscurata.
La ricostituzione dei dintorni del veicolo
è realizzata solamente dalla telecamera
anteriore.
La vista a

180° permette di poter uscire in
retromarcia da un parcheggio, anticipando
l'arrivo di veicoli, pedoni o

ciclisti.
Questa vista non è consigliata per realizzare
una manovra completa.
Si compone di 3

zone: sinistra A , centrale B e
destra C .
Questa vista è disponibile solo dal menu del
cambiamento di visuale.
Il sistema si attiva automaticamente
all'inserimento della retromarcia.
La funzione si disattiva:
-

a

utomaticamente oltre 10

km/h circa, -

d
isinserendo la retromarcia (la vista
posteriore è sostituta dalla vista anteriore
per 7

secondi),
-

p
remendo sulla freccia bianca nell'angolo
superiore sinistro del tablet touch screen.
Le viste posteriori sono simili a quelle descritte
per Top Rear Vision.
Per ulteriori informazioni sul Top Rear Vision,
leggere la sezione corrispondente.
Viste anteriore e posteriore
6
Guida

172

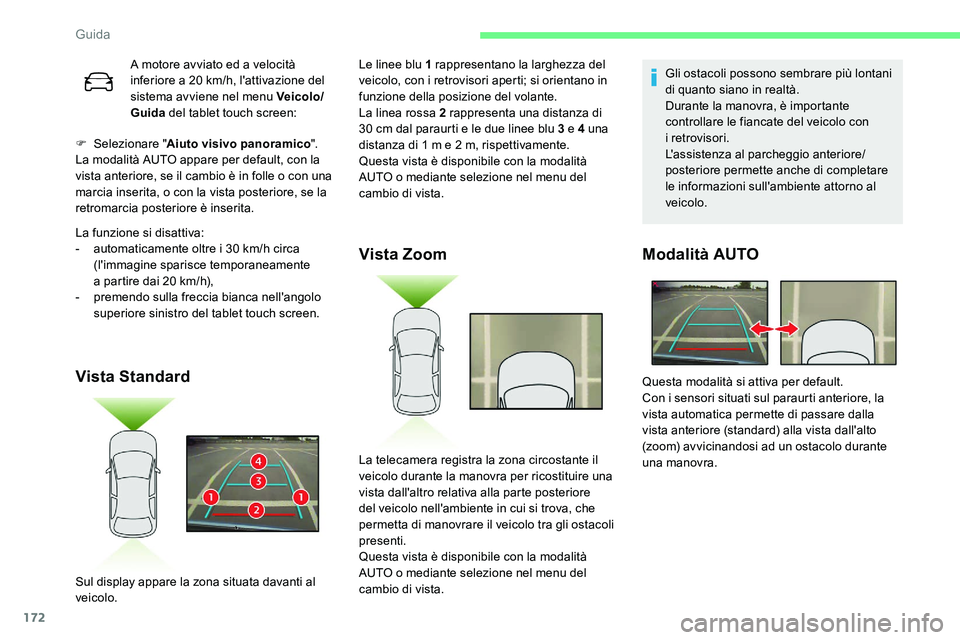

F Selezionare "Aiuto visivo panoramico ".
La modalità AUTO appare per default, con la
vista anteriore, se il cambio è in folle o
con una
marcia inserita, o con la vista posteriore, se la
retromarcia posteriore è inserita.
La funzione si disattiva:
-

a
utomaticamente oltre i 30 km/h circa
(l'immagine sparisce temporaneamente
a
partire dai 20 km/h),
-

p
remendo sulla freccia bianca nell'angolo
superiore sinistro del tablet touch screen.
Vista Standard Vista Zoom
Gli ostacoli possono sembrare più lontani
di quanto siano in realtà.
Durante la manovra, è importante
controllare le fiancate del veicolo con
i


retrovisori.
L'assistenza al parcheggio anteriore/
posteriore permette anche di completare
le informazioni sull'ambiente attorno al
veicolo.
Modalità AUTO
A motore avviato ed a velocità
i nferiore a 20 km/h, l'attivazione del
sistema avviene nel menu Veicolo/
Guida del tablet touch screen: Le linee blu 1
rappresentano la larghezza del
veicolo, con i retrovisori aperti; si orientano in
funzione della posizione del volante.
La linea rossa 2
rappresenta una distanza di
30
cm dal paraurti e le due linee blu 3 e 4 una
distanza di 1
m e 2 m, rispettivamente.
Questa vista è disponibile con la modalità
AUTO o
mediante selezione nel menu del
cambio di vista.
Sul display appare la zona situata davanti al
veicolo. La telecamera registra la zona circostante il
veicolo durante la manovra per ricostituire una
vista dall'altro relativa alla parte posteriore
del veicolo nell'ambiente in cui si trova, che
permetta di manovrare il veicolo tra gli ostacoli
presenti.
Questa vista è disponibile con la modalità
AUTO o
mediante selezione nel menu del
cambio di vista. Questa modalità si attiva per default.
Con i
sensori situati sul paraurti anteriore, la
vista automatica permette di passare dalla
vista anteriore (standard) alla vista dall'alto
(zoom) avvicinandosi ad un ostacolo durante
una manovra.
Guida

173
Vista a 180°
La vista a 180° permette di poter uscire, in
m arcia in avanti, da un parcheggio anticipando
l'arrivo di veicoli, ciclisti o
pedoni.
Questa vista non è consigliata per realizzare
una manovra completa.
Si compone di 3
zone: sinistra A, centrale B e
destra C .
Questa vista è disponibile solo dal menu del
cambio di vista.
Park Assist
Consultare le Raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida
e alla manovra .
Questo sistema fornisce un'assistenza attiva al
parcheggio: rileva uno spazio per il parcheggio
e quindi pilota il sistema dello sterzo per
parcheggiare in questo spazio.
Con il cambio manuale e automatico , il
guidatore gestisce l'accelerazione, la frenata, il
cambio di marcia e la retromarcia.
Durante le fasi d'entrata e d'uscita dal
parcheggio, il sistema fornisce informazioni
visive e sonore al guidatore al fine di rendere
più sicure le sue manovre. Possono rendersi
necessarie più manovre di marcia in avanti o
in
retromarcia.
In qualsiasi momento, il guidatore può
riprendere il controllo del veicolo intervenendo
sul volante.
In alcuni casi, i sensori potrebbero
non rilevare i
piccoli ostacoli situati nei
rispettivi angoli ciechi.
Il sistema Park Assist non può funzionare
a
motore spento. A.
Parcheggio "in parallelo".
B. Uscita dal parcheggio "in parallelo".
C. Ingresso in un parcheggio a
pettine
Durante le fasi di manovra, il volante
esegue rapide sterzate: non trattenere il
volante e non inserire le mani tra le razze
del volante.
Prestare attenzione ad eventuali oggetti
che potrebbero bloccare la manovra
(indumenti larghi, sciarpe, cravatte, ecc.) –
Rischio di infortuni!
Il sistema Park Assist fornisce assistenza per
le seguenti manovre:
Quando il Park Assist è attivo, impedisce
allo Stop & Start di entrare in modalità
STOP. In modalità STOP, l'attivazione di
Park Assist riavvia il motore.
6
Guida

174
Il sistema Park Assist prende in carico
l'assistenza per un massimo di 4 cicli
di manovre. La funzione si disattiva al
termine di questi 4
cicli. Se si ritiene
che il veicolo non sia ben parcheggiato,
occorrerà riprendere il controllo dello
sterzo per terminare la manovra.
Sul display touch screen appaiono le
istruzioni di guida e sequenza delle
manovre.
Controllare sempre l'area attorno al
veicolo prima di iniziare la manovra. La funzione parcheggio assistito non
è disponibile durante la fase di misura
dello spazio disponibile. Interviene
successivamente, durante le manovre
per avvertire che il veicolo si avvicina ad
un ostacolo: il segnale acustico diventa
continuato non appena la distanza,
rispetto all'ostacolo, è inferiore a
trenta
centimetri.
Se è stata disattivata, la funzione
parcheggio assistito sarà
automaticamente riattivata durante le fasi
di manovra assistita.
L'attivazione del sistema Park Assist
disattiva il Sorveglianza angoli ciechi.
Durante le manovre di parcheggio
o
di uscita da un parcheggio, possono
attivarsi le funzioni Top Rear Vision –
Top 360° Vision. Queste consentono
di sor vegliare meglio le zone attorno al
veicolo, visualizzando delle informazioni
complementari sul touch screen.
Per ulteriori informazioni sulle funzioni
Top Rear Vision – Top 360° Vision,
consultare la sezione corrispondente.Funzionamento
Aiuto nelle manovre di
parcheggio in " parallelo"
F Per effettuare il parcheggio,
selezionare " Park Assist" nel
menu Veicolo/Guida sul tablet
touch screen.
Con quadro strumenti digitale,
questa spia si accende sul
quadro strumenti per confermare
l'attivazione della funzione.
F

L

imitare la velocità del veicolo a 20 km/h al
massimo e selezionare " Inizio manovra"
sul display touch screen
L'assistenza è attivata: la
visualizzazione di questo
pittogramma e di un limite di
velocità indica che le manovre
dello sterzo sono prese in carico
dal sistema. Non toccare il
volante.
L'assistenza è disattivata:
la visualizzazione di questo
pittogramma indica che le
manovre dello sterzo non sono
più prese in carico dal sistema.
Riprendere il controllo dello sterzo.
Per entrare nel parcheggio in parallelo,
il sistema non segnala gli spazi la cui
dimensione è nettamente inferiore
o
superiore alla sagoma del veicolo.
Guida

175

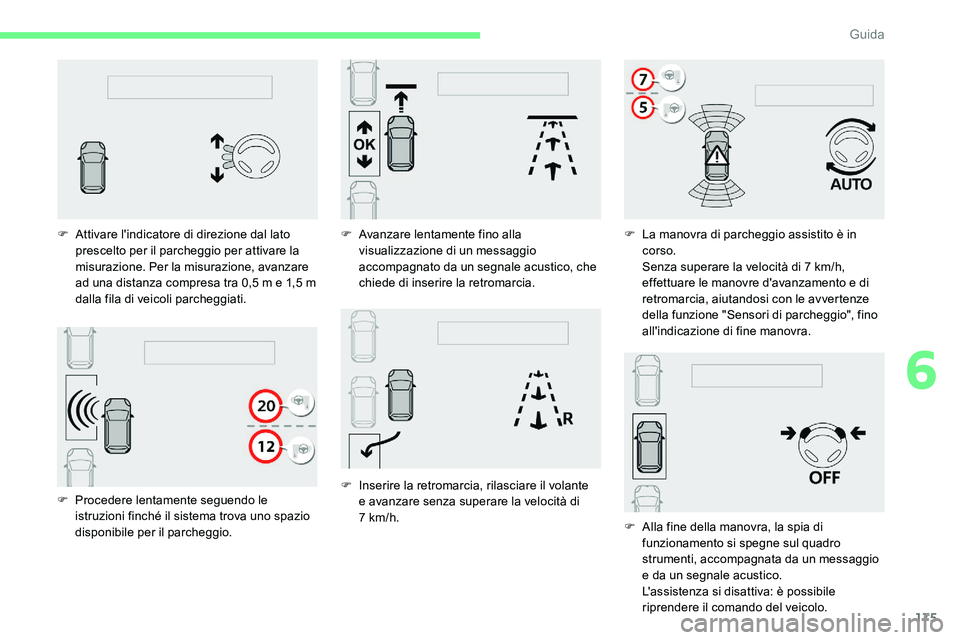

F Procedere lentamente seguendo le istruzioni finché il sistema trova uno spazio
disponibile per il parcheggio.
F

A
ttivare l'indicatore di direzione dal lato
prescelto per il parcheggio per attivare la
misurazione. Per la misurazione, avanzare
ad una distanza compresa tra 0,5 m e 1,5 m
dalla fila di veicoli parcheggiati. F
A
vanzare lentamente fino alla
visualizzazione di un messaggio
accompagnato da un segnale acustico, che
chiede di inserire la retromarcia.
F In serire la retromarcia, rilasciare il volante
e avanzare senza superare la velocità di
7


km/h.F

L
a manovra di parcheggio assistito è in
corso.
Senza superare la velocità di 7 km/h,
effettuare le manovre d'avanzamento e di
retromarcia, aiutandosi con le avvertenze
della funzione "Sensori di parcheggio", fino
all'indicazione di fine manovra.
F
A
lla fine della manovra, la spia di
funzionamento si spegne sul quadro
strumenti, accompagnata da un messaggio
e da un segnale acustico.
L'assistenza si disattiva: è possibile
riprendere il comando del veicolo.
6
Guida

176
Aiuto nelle manovre d'uscita dal
parcheggio "in parallelo"
F Per uscire da un parcheggio "in parallelo",
avviare il motore.
F

A v
eicolo fermo, selezionare
" Park Assist " nel menu Veicolo/
Guida del tablet del touch screen
per attivare la funzione.
Con quadro strumenti digitale,
questa spia si accende sul
quadro strumenti per confermare
l'attivazione della funzione.
F

P
remere " Uscita dal parcheggio " sul
display touch screen. F

L
a manovra di parcheggio assistito è in
corso. Senza superare la velocità di 5
km/h,
effettuare le manovre d'avanzamento e di
retromarcia, aiutandosi con le avvertenze
della funzione "Parcheggio assistito", fino
all'indicazione di fine manovra.
Aiuto nelle manovre di
parcheggio " a pettine"
F Per effettuare il parcheggio,
selezionare " Park Assist" nel
menu Veicolo/Guida sul tablet
touch screen.
Con quadro strumenti digitale,
questa spia si accende sul
quadro strumenti per confermare
l'attivazione della funzione.
F

L

imitare la velocità del veicolo a 20 km/h al
massimo e selezionare " Parch a
pettine"
sul display touch screen
F

A

zionare l'indicatore di direzione verso il
lato d'uscita scelto.
F

In

serire la retromarcia o


la prima e rilasciare
il volante. La manovra è terminata quando l'assale
anteriore è fuori dal parcheggio.
Alla fine della manovra, la spia di
funzionamento si spegne sul quadro strumenti,
accompagnata da un messaggio e da un segnale acustico.
L'assistenza si disattiva: è possibile riprendere
il comando del veicolo.
Guida

177

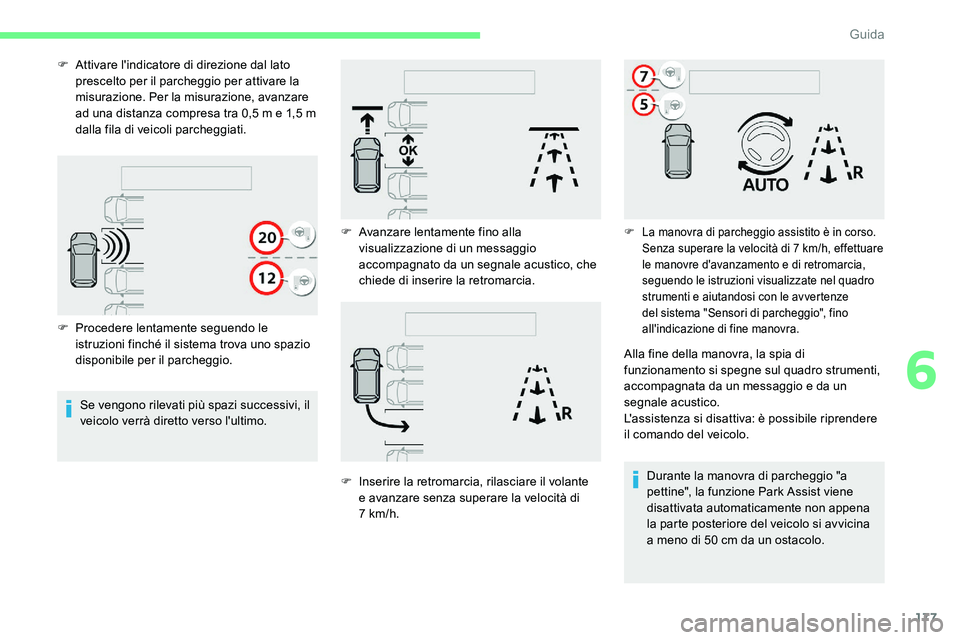

F Procedere lentamente seguendo le istruzioni finché il sistema trova uno spazio
disponibile per il parcheggio.
F

A
ttivare l'indicatore di direzione dal lato
prescelto per il parcheggio per attivare la
misurazione. Per la misurazione, avanzare
ad una distanza compresa tra 0,5 m e 1,5 m
dalla fila di veicoli parcheggiati.
Se vengono rilevati più spazi successivi, il
veicolo verrà diretto verso l'ultimo. F

A
vanzare lentamente fino alla
visualizzazione di un messaggio
accompagnato da un segnale acustico, che
chiede di inserire la retromarcia.
F
In
serire la retromarcia, rilasciare il volante
e avanzare senza superare la velocità di
7


km/h.
F La manovra di parcheggio assistito è in corso.Senza superare la velocità di 7 km/h, effettuare
le manovre d'avanzamento e di retromarcia,
seguendo le istruzioni visualizzate nel quadro
strumenti e aiutandosi con le avvertenze
del sistema "Sensori di parcheggio", fino
all'indicazione di fine manovra.
Alla fine della manovra, la spia di
funzionamento si spegne sul quadro strumenti,
accompagnata da un messaggio e da un
segnale acustico.
L'assistenza si disattiva: è possibile riprendere
il comando del veicolo.
Durante la manovra di parcheggio "a
pettine", la funzione Park Assist viene
disattivata automaticamente non appena
la parte posteriore del veicolo si avvicina
a
meno di 50 cm da un ostacolo.
6
Guida

178
Disattivazione
Il sistema si disattiva mediante una pressione
del comando.
Il sistema si disattiva automaticamente:
-
a
ll'interruzione del contatto,
-

s
e il motore si spegne,
-

s
e la cintura di sicurezza del guidatore è
sganciata,
-

s
e non viene effettuata nessuna manovra
entro 5
minuti dalla selezione del tipo di
manovra,
-

d
opo un immobilizzo prolungato del veicolo
durante la manovra,
-

s
e si attiva l'antipattinamento delle ruote
(ASR),
-

s
e la velocità del veicolo supera la soglia
autorizzata,
-

q
uando il guidatore interrompe la rotazione
del volante,
-

d
opo i 4 cicli di manovra,
-

a
ll'apertura della porta del guidatore,
-

s
e una delle ruote anteriori incontra un
ostacolo.
La spia di funzionamento si spegne sul
quadro strumenti e appare un messaggio
accompagnato da un segnale acustico.
Il guidatore deve riprende il controllo dello
sterzo del veicolo.
Se il sistema viene disattivato durante una
manovra, il guidatore deve riattivarlo per
ripetere la misura in corso.
Disattivazione
Il sistema si disattiva automaticamente:
- i n caso di traino di un rimorchio, collegato
elettricamente,
-

s
e la porta del guidatore è aperta,
-

s
e la velocità del veicolo è superiore
a
70 km/h.
Per una neutralizzazione prolungata del
sistema, rivolgersi alla Rete CITROËN o
ad un
riparatore qualificato.
Anomalie di funzionamento
Quando la funzione non è attiva, il
lampeggiamento temporaneo della
spia (veicoli con quadro strumenti
digitale) e/o un segnale acustico
indicano un malfunzionamento del
sistema.
Se il malfunzionamento sopraggiunge in corso
d'utilizzo del sistema, la spia si spegne.
In caso di malfunzionamento, far verificare il
sistema dalla Rete CITROËN o
da un riparatore
qualificato.
In caso di malfunzionamento del
ser vosterzo, questa spia lampeggia
sul quadro strumenti accompagnata
da un messaggio d'allarme. Fermare tassativamente il veicolo nelle migliori
condizioni di sicurezza. Rivolgersi alla Rete
CITROËN o
ad un riparatore qualificato.
Guida
