CITROEN C5 AIRCROSS 2022 Instrukcja obsługi (in Polish)

11 9
Jazda

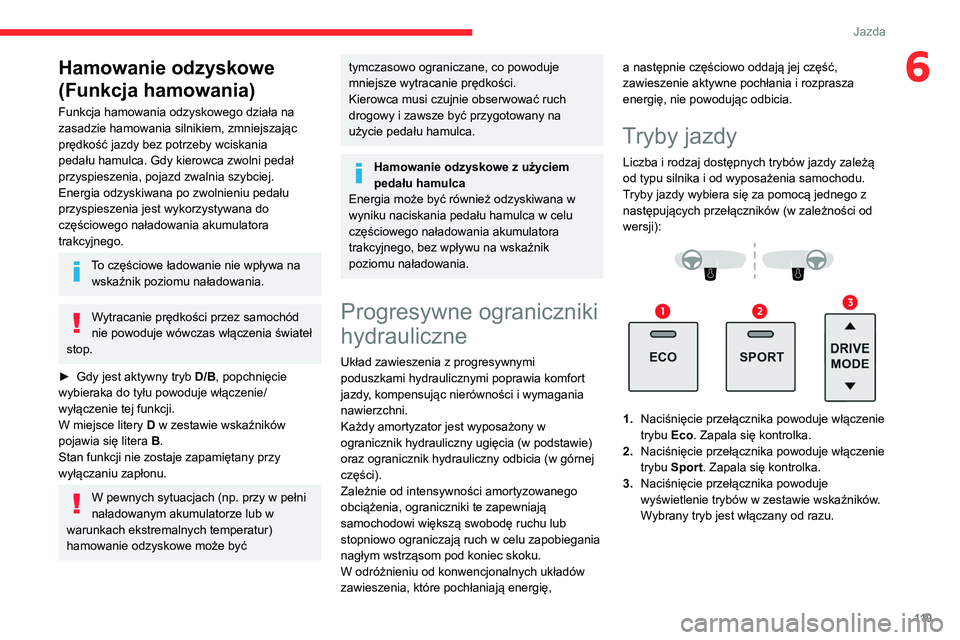

6Hamowanie odzyskowe
(Funkcja hamowania)
Funkcja hamowania odzyskowego działa na
zasadzie hamowania silnikiem, zmniejszając
prędkość jazdy bez potrzeby wciskania
pedału hamulca. Gdy kierowca zwolni pedał
przyspieszenia, pojazd zwalnia szybciej.
Energia odzyskiwana po zwolnieniu pedału
przyspieszenia jest wykorzystywana do
częściowego naładowania akumulatora
trakcyjnego.
To częściowe ładowanie nie wpływa na wskaźnik poziomu naładowania.
Wytracanie prędkości przez samochód
nie powoduje wówczas włączenia świateł
stop.
►

Gdy jest aktywny tryb
D/B, popchnięcie
wybieraka do tyłu powoduje włączenie/
wyłączenie tej funkcji.
W miejsce litery D w zestawie wskaźników
pojawia się litera B.
Stan funkcji nie zostaje zapamiętany przy
wyłączaniu zapłonu.
W pewnych sytuacjach (np. przy w pełni
naładowanym akumulatorze lub w
warunkach ekstremalnych temperatur)
hamowanie odzyskowe może być
tymczasowo ograniczane, co powoduje
mniejsze wytracanie prędkości.
Kierowca musi czujnie obserwować ruch
drogowy i zawsze być przygotowany na
użycie pedału hamulca.
Hamowanie odzyskowe z użyciem
pedału hamulca
Energia może być również odzyskiwana w
wyniku naciskania pedału hamulca w celu
częściowego naładowania akumulatora
trakcyjnego, bez wpływu na wskaźnik
poziomu naładowania.
Progresywne ograniczniki
hydrauliczne
Układ zawieszenia z progresywnymi
poduszkami hydraulicznymi poprawia komfort
jazdy, kompensując nierówności i wymagania
nawierzchni.
Każdy amortyzator jest wyposażony w
ogranicznik hydrauliczny ugięcia (w podstawie)
oraz ogranicznik hydrauliczny odbicia (w górnej
części).
Zależnie od intensywności amortyzowanego
obciążenia, ograniczniki te zapewniają
samochodowi większą swobodę ruchu lub
stopniowo ograniczają ruch w celu zapobiegania
nagłym wstrząsom pod koniec skoku.
W odróżnieniu od konwencjonalnych układów
zawieszenia, które pochłaniają energię, a następnie częściowo oddają jej część,
zawieszenie aktywne pochłania i rozprasza
energię, nie powodując odbicia.
Tryby jazdy
Liczba i rodzaj dostępnych trybów jazdy zależą
od typu silnika i od wyposażenia samochodu.
Tryby jazdy wybiera się za pomocą jednego z
następujących przełączników (w zależności od
wersji):




1. Naciśnięcie przełącznika powoduje włączenie
trybu Eco. Zapala się kontrolka.
2. Naciśnięcie przełącznika powoduje włączenie
trybu Sport. Zapala się kontrolka.
3. Naciśnięcie przełącznika powoduje
wyświetlenie trybów w zestawie wskaźników.
Wybrany tryb jest włączany od razu.

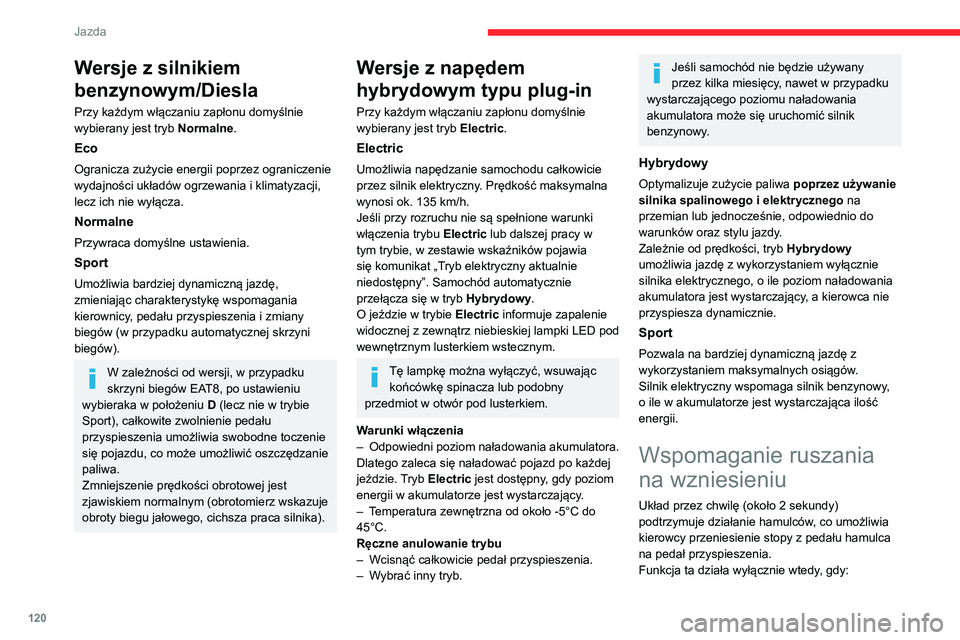

120
Jazda
Wersje z silnikiem
benzynowym/Diesla
Przy każdym włączaniu zapłonu domyślnie
wybierany jest tryb Normalne.
Eco
Ogranicza zużycie energii poprzez ograniczenie
wydajności układów ogrzewania i klimatyzacji,
lecz ich nie wyłącza.
Normalne
Przywraca domyślne ustawienia.
Sport
Umożliwia bardziej dynamiczną jazdę,
zmieniając charakterystykę wspomagania
kierownicy, pedału przyspieszenia i zmiany
biegów (w przypadku automatycznej skrzyni
biegów).
W zależności od wersji, w przypadku
skrzyni biegów EAT8, po ustawieniu
wybieraka w położeniu D (lecz nie w trybie
Sport), całkowite zwolnienie pedału
przyspieszenia umożliwia swobodne toczenie
się pojazdu, co może umożliwić oszczędzanie
paliwa.
Zmniejszenie prędkości obrotowej jest
zjawiskiem normalnym (obrotomierz wskazuje
obroty biegu jałowego, cichsza praca silnika).
Wersje z napędem
hybrydowym typu plug-in
Przy każdym włączaniu zapłonu domyślnie
wybierany jest tryb Electric.
Electric
Umożliwia napędzanie samochodu całkowicie
przez silnik elektryczny. Prędkość maksymalna
wynosi ok. 135
km/h.
Jeśli przy rozruchu nie są spełnione warunki
włączenia trybu Electric lub dalszej pracy w
tym trybie, w zestawie wskaźników pojawia
się komunikat „Tryb elektryczny aktualnie
niedostępny”. Samochód automatycznie
przełącza się w tryb Hybrydowy.
O jeździe w trybie Electric informuje zapalenie
widocznej z zewnątrz niebieskiej lampki LED pod
wewnętrznym lusterkiem wstecznym.
Tę lampkę można wyłączyć, wsuwając końcówkę spinacza lub podobny
przedmiot w otwór pod lusterkiem.
Warunki włączenia
–

Odpowiedni
poziom naładowania akumulatora.
Dlatego zaleca się naładować pojazd po każdej
jeździe. Tryb Electric jest dostępny, gdy poziom
energii w akumulatorze jest wystarczający.
–

T

emperatura zewnętrzna od około -5°C do
45°C.
Ręczne anulowanie trybu
–

Wcisnąć całkowicie pedał przyspieszenia.
–


W

ybrać inny tryb.
Jeśli samochód nie będzie używany
przez kilka miesięcy, nawet w przypadku
wystarczającego poziomu naładowania
akumulatora może się uruchomić silnik
benzynowy.
Hybrydowy
Optymalizuje zużycie paliwa poprzez używanie
silnika spalinowego i elektrycznego na
przemian lub jednocześnie, odpowiednio do
warunków oraz stylu jazdy.
Zależnie od prędkości, tryb Hybrydowy
umożliwia jazdę z wykorzystaniem wyłącznie
silnika elektrycznego, o ile poziom naładowania
akumulatora jest wystarczający, a kierowca nie
przyspiesza dynamicznie.
Sport
Pozwala na bardziej dynamiczną jazdę z
wykorzystaniem maksymalnych osiągów.
Silnik elektryczny wspomaga silnik benzynowy,
o ile w akumulatorze jest wystarczająca ilość
energii.
Wspomaganie ruszania
na wzniesieniu
Układ przez chwilę (około 2 sekundy)
podtrzymuje działanie hamulców, co umożliwia
kierowcy przeniesienie stopy z pedału hamulca
na pedał przyspieszenia.
Funkcja ta działa wyłącznie wtedy, gdy:
– Pojazd jest całkowicie nieruchomy i pedał
hamulca jest wciśnięty.
– Nachylenie drogi spełnia określone warunki.
– Drzwi kierowcy są zamknięte.
Nie opuszczać samochodu podczas
podtrzymywania działania hamulców
przez układ wspomagania ruszania na
wzniesieniu.
W przypadku konieczności wyjścia z
samochodu przy pracującym silniku należy
ręcznie włączyć hamulec postojowy.
Następnie należy upewnić się, że kontrolka
hamulca postojowego i kontrolka P w dźwigni
elektrycznego hamulca postojowego świecą
w sposób ciągły.
Działanie

Podczas ruszania pod górę przodem w
kierunku wzniesienia układ chwilowo
podtrzymuje działanie hamulców po
zwolnieniu pedału hamulca:

121
Jazda

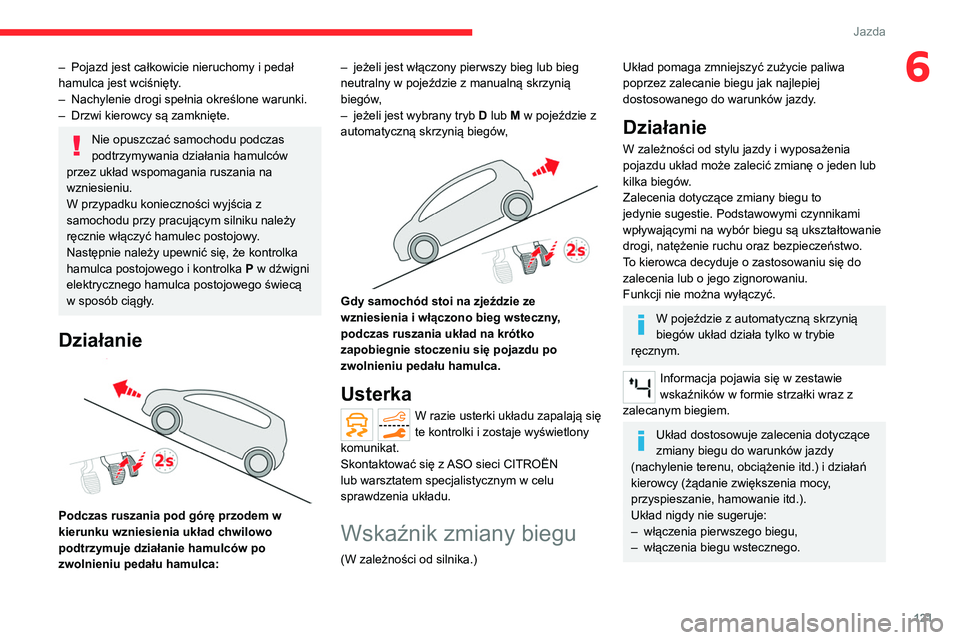

6– Pojazd jest całkowicie nieruchomy i pedał
hamulca jest wciśnięty .
–

Nachylenie drogi spełnia określone warunki.
–


Drzwi kierowcy są zamknięte.
Nie opuszczać samochodu podczas
podtrzymywania działania hamulców
przez układ wspomagania ruszania na
wzniesieniu.
W przypadku konieczności wyjścia z
samochodu przy pracującym silniku należy
ręcznie włączyć hamulec postojowy.
Następnie należy upewnić się, że kontrolka
hamulca postojowego i kontrolka

P
w dźwigni
elektrycznego hamulca postojowego świecą
w sposób ciągły.
Działanie

Podczas ruszania pod górę przodem w
kierunku wzniesienia układ chwilowo
podtrzymuje działanie hamulców po
zwolnieniu pedału hamulca: –

jeżeli jest włączony pierwszy bieg lub bieg
neutralny w pojeździe z manualną skrzynią
biegów
,
–
jeżeli jest wybrany tryb
D
lub M w pojeździe z
automatyczną skrzynią biegów,


Gdy samochód stoi na zjeździe ze
wzniesienia i włączono bieg wsteczny,
podczas ruszania układ na krótko
zapobiegnie stoczeniu się pojazdu po
zwolnieniu pedału hamulca.
Usterka
W razie usterki układu zapalają się
te kontrolki i zostaje wyświetlony
komunikat.
Skontaktować się z ASO sieci CITROËN
lub warsztatem specjalistycznym w celu
sprawdzenia układu.
Wskaźnik zmiany biegu
(W zależności od silnika.)
Układ pomaga zmniejszyć zużycie paliwa
poprzez zalecanie biegu jak najlepiej
dostosowanego do warunków jazdy.
Działanie
W zależności od stylu jazdy i wyposażenia
pojazdu układ może zalecić zmianę o jeden lub
kilka biegów.
Zalecenia dotyczące zmiany biegu to
jedynie sugestie. Podstawowymi czynnikami
wpływającymi na wybór biegu są ukształtowanie
drogi, natężenie ruchu oraz bezpieczeństwo.
To kierowca decyduje o zastosowaniu się do
zalecenia lub o jego zignorowaniu.
Funkcji nie można wyłączyć.
W pojeździe z automatyczną skrzynią
biegów układ działa tylko w trybie
ręcznym.
Informacja pojawia się w zestawie
wskaźników w formie strzałki wraz z
zalecanym biegiem.
Układ dostosowuje zalecenia dotyczące
zmiany biegu do warunków jazdy
(nachylenie terenu, obciążenie itd.) i działań
kierowcy (żądanie zwiększenia mocy,
przyspieszanie, hamowanie itd.).
Układ nigdy nie sugeruje:
–

włączenia pierwszego biegu,
–


włączenia biegu wstecznego.

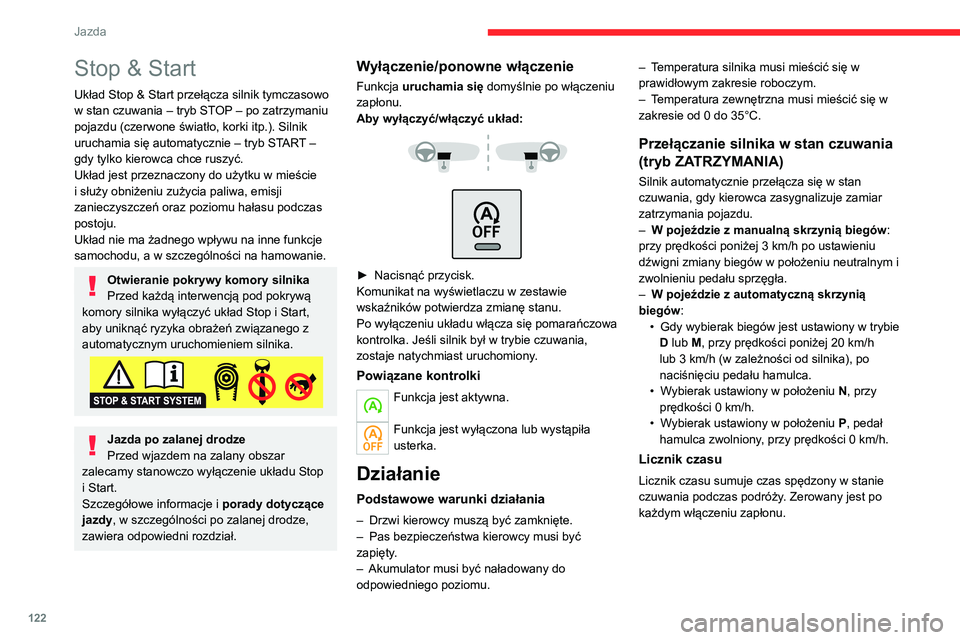

122
Jazda
Stop & Start
Układ Stop & Start przełącza silnik tymczasowo
w stan czuwania – tryb STOP – po zatrzymaniu
pojazdu (czerwone światło, korki itp.). Silnik
uruchamia się automatycznie – tryb START –
gdy tylko kierowca chce ruszyć.
Układ jest przeznaczony do użytku w mieście
i służy obniżeniu zużycia paliwa, emisji
zanieczyszczeń oraz poziomu hałasu podczas
postoju.
Układ nie ma żadnego wpływu na inne funkcje
samochodu, a w szczególności na hamowanie.
Otwieranie pokrywy komory silnika
Przed każdą interwencją pod pokrywą
komory silnika wyłączyć układ Stop i Start,
aby uniknąć ryzyka obrażeń związanego z
automatycznym uruchomieniem silnika.
Jazda po zalanej drodze
Przed wjazdem na zalany obszar
zalecamy stanowczo wyłączenie układu Stop
i Start.
Szczegółowe informacje i porady dotyczące
jazdy, w szczególności po zalanej drodze,
zawiera odpowiedni rozdział.
Wyłączenie/ponowne włączenie
Funkcja uruchamia się domyślnie po włączeniu
zapłonu.
Aby wyłączyć/włączyć układ:




► Nacisnąć przycisk.
Komunikat na wyświetlaczu w zestawie
wskaźników potwierdza zmianę stanu.
Po wyłączeniu układu włącza się pomarańczowa
kontrolka. Jeśli silnik był w trybie czuwania,
zostaje natychmiast uruchomiony
.
Powiązane kontrolki
Funkcja jest aktywna.
Funkcja jest wyłączona lub wystąpiła
usterka.
Działanie
Podstawowe warunki działania
– Drzwi kierowcy muszą być zamknięte.
– Pas bezpieczeństwa kierowcy musi być
zapięty
.
–

Akumulator musi być naładowany do
odpowiedniego poziomu. –


T
emperatura silnika musi mieścić się w
prawidłowym zakresie roboczym.
–
T
emperatura zewnętrzna musi mieścić się w
zakresie od 0 do 35°C.
Przełączanie silnika w stan czuwania
(tryb ZATRZYMANIA)
Silnik automatycznie przełącza się w stan
czuwania, gdy kierowca zasygnalizuje zamiar
zatrzymania pojazdu.
–

W pojeździe z manualną skrzynią biegów :
przy prędkości poniżej 3

km/h po ustawieniu
dźwigni zmiany biegów w położeniu neutralnym i
zwolnieniu pedału sprzęgła.
–

W pojeździe z automatyczną skrzynią
biegów :
•


Gdy wybierak biegów jest ustawiony w trybie
D

lub M, przy prędkości poniżej 20 km/h
lub 3
km/h (w zależności od silnika), po
naciśnięciu pedału hamulca.
•

W
ybierak ustawiony w położeniu N, przy
prędkości 0
km/h.
•

W
ybierak ustawiony w położeniu P, pedał
hamulca zwolniony, przy prędkości 0
km/h.
Licznik czasu
Licznik czasu sumuje czas spędzony w stanie
czuwania podczas podróży. Zerowany jest po
każdym włączeniu zapłonu.

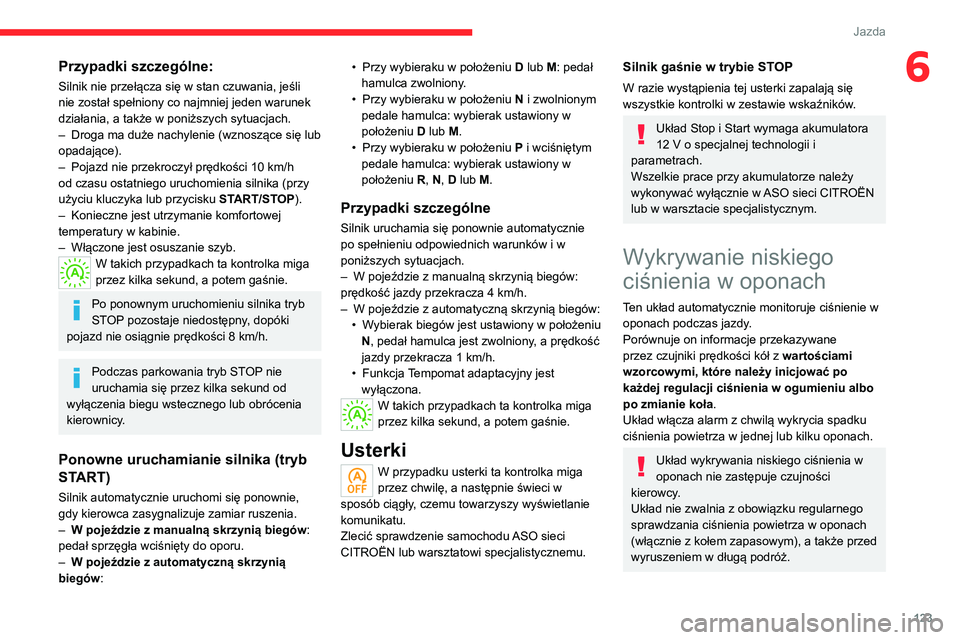

Przypadki szczególne:
Silnik nie przełącza się w stan czuwania, jeśli
nie został spełniony co najmniej jeden warunek
działania, a także w poniższych sytuacjach.
– Droga ma duże nachylenie (wznoszące się lub
opadające).
– Pojazd nie przekroczył prędkości 10 km/h
od czasu ostatniego uruchomienia silnika (przy
użyciu kluczyka lub przycisku START/STOP).
– Konieczne jest utrzymanie komfortowej
temperatury w kabinie.
– Włączone jest osuszanie szyb.
W takich przypadkach ta kontrolka miga
przez kilka sekund, a potem gaśnie.
Po ponownym uruchomieniu silnika tryb
STOP pozostaje niedostępny, dopóki
pojazd nie osiągnie prędkości 8 km/h.
Podczas parkowania tryb STOP nie
uruchamia się przez kilka sekund od
wyłączenia biegu wstecznego lub obrócenia
kierownicy.
Ponowne uruchamianie silnika (tryb
START)
Silnik automatycznie uruchomi się ponownie,
gdy kierowca zasygnalizuje zamiar ruszenia.
– W pojeździe z manualną skrzynią biegów :
pedał sprzęgła wciśnięty do oporu.
– W pojeździe z automatyczną skrzynią
biegów :

123
Jazda
6Przypadki szczególne:
Silnik nie przełącza się w stan czuwania, jeśli
nie został spełniony co najmniej jeden warunek
działania, a także w poniższych sytuacjach.
–
Droga ma duże nachylenie (wznoszące się lub
opadające).
–


Pojazd nie przekroczył prędkości 10
km/h
od czasu ostatniego uruchomienia silnika (przy
użyciu kluczyka lub przycisku START/STOP).
–

Konieczne jest utrzymanie komfortowej
temperatury w kabinie.
–


Włączone jest osuszanie szyb.
W takich przypadkach ta kontrolka miga
przez kilka sekund, a potem gaśnie.
Po ponownym uruchomieniu silnika tryb
STOP pozostaje niedostępny, dopóki
pojazd nie osiągnie prędkości 8
km/h.
Podczas parkowania tryb STOP nie
uruchamia się przez kilka sekund od
wyłączenia biegu wstecznego lub obrócenia
kierownicy.
Ponowne uruchamianie silnika (tryb
START)
Silnik automatycznie uruchomi się ponownie,
gdy kierowca zasygnalizuje zamiar ruszenia.
–

W pojeździe z manualną skrzynią biegów :
pedał sprzęgła wciśnięty do oporu.
–


W pojeździe z automatyczną skrzynią
biegów : •


Przy wybieraku w położeniu
D
lub M: pedał
hamulca zwolniony.
•
Przy wybieraku w położeniu
N
i zwolnionym
pedale hamulca: wybierak ustawiony w
położeniu D lub M.
•
Przy wybieraku w położeniu
P
i wciśniętym
pedale hamulca: wybierak ustawiony w
położeniu R, N, D lub M.
Przypadki szczególne
Silnik uruchamia się ponownie automatycznie
po spełnieniu odpowiednich warunków i w
poniższych sytuacjach.
–

W pojeździe z manualną skrzynią biegów:
prędkość jazdy przekracza 4

km/h.
–

W pojeździe z automatyczną skrzynią biegów:
•


W
ybierak biegów jest ustawiony w położeniu
N, pedał hamulca jest zwolniony, a prędkość
jazdy przekracza 1
km/h.
•

Funkcja
Tempomat adaptacyjny jest
wyłączona.
W takich przypadkach ta kontrolka miga
przez kilka sekund, a potem gaśnie.
Usterki
W przypadku usterki ta kontrolka miga
przez chwilę, a następnie świeci w
sposób ciągły, czemu towarzyszy wyświetlanie
komunikatu.
Zlecić sprawdzenie samochodu ASO sieci
CITROËN lub warsztatowi specjalistycznemu.
Silnik gaśnie w trybie STOP
W razie wystąpienia tej usterki zapalają się
wszystkie kontrolki w zestawie wskaźników.
Układ Stop i Start wymaga akumulatora
12 V o specjalnej technologii i
parametrach.
Wszelkie prace przy akumulatorze należy
wykonywać wyłącznie w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
Wykrywanie niskiego
ciśnienia w oponach
Ten układ automatycznie monitoruje ciśnienie w
oponach podczas jazdy.
Porównuje on informacje przekazywane
przez czujniki prędkości kół z wartościami
wzorcowymi, które należy inicjować po
każdej regulacji ciśnienia w ogumieniu albo
po zmianie koła .
Układ włącza alarm z chwilą wykrycia spadku
ciśnienia powietrza w jednej lub kilku oponach.
Układ wykrywania niskiego ciśnienia w
oponach nie zastępuje czujności
kierowcy.
Układ nie zwalnia z obowiązku regularnego
sprawdzania ciśnienia powietrza w oponach
(włącznie z kołem zapasowym), a także przed
wyruszeniem w długą podróż.

124
Jazda

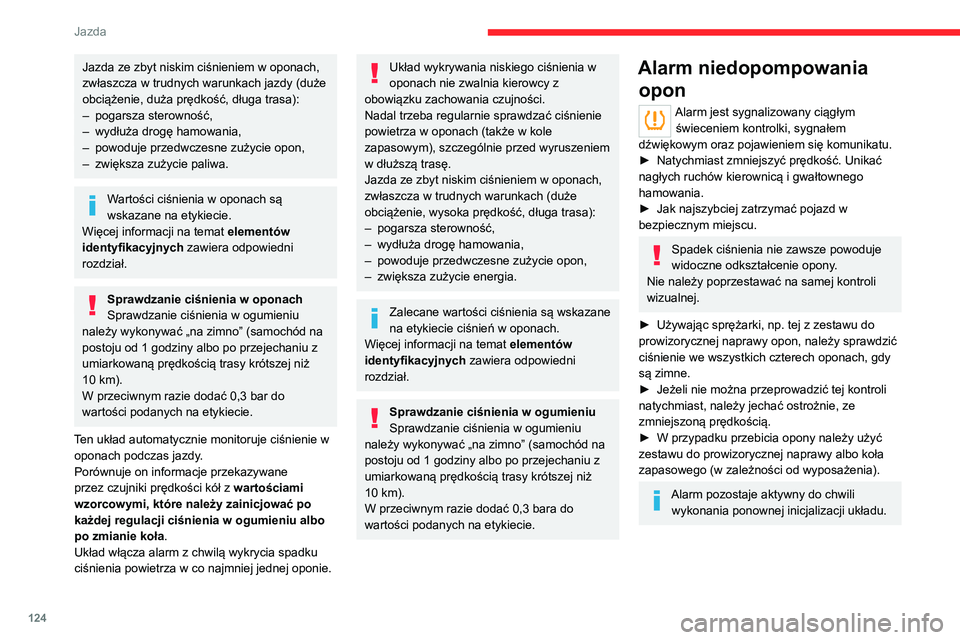

Jazda ze zbyt niskim ciśnieniem w oponach,
zwłaszcza w trudnych warunkach jazdy (duże
obciążenie, duża prędkość, długa trasa):
–
pogarsza sterowność,
–


wydłuża drogę hamowania,
–


powoduje przedwczesne zużycie opon,
–


zwiększa zużycie paliwa.
Wartości ciśnienia w oponach są
wskazane na etykiecie.
Więcej informacji na temat elementów
identyfikacyjnych zawiera odpowiedni
rozdział.
Sprawdzanie ciśnienia w oponach
Sprawdzanie ciśnienia w ogumieniu
należy wykonywać „na zimno” (samochód na
postoju od 1 godziny albo po przejechaniu z
umiarkowaną prędkością trasy krótszej niż
10

km).
W przeciwnym razie dodać 0,3
bar do
wartości podanych na etykiecie.
Ten układ automatycznie monitoruje ciśnienie w oponach podczas jazdy.
Porównuje on informacje przekazywane
przez czujniki prędkości kół z wartościami
wzorcowymi, które należy zainicjować po
każdej regulacji ciśnienia w ogumieniu albo
po zmianie koła .
Układ włącza alarm z chwilą wykrycia spadku
ciśnienia powietrza w co najmniej jednej oponie.
Układ wykrywania niskiego ciśnienia w
oponach nie zwalnia kierowcy z
obowiązku zachowania czujności.
Nadal trzeba regularnie sprawdzać ciśnienie
powietrza w oponach (także w kole
zapasowym), szczególnie przed wyruszeniem
w dłuższą trasę.
Jazda ze zbyt niskim ciśnieniem w oponach,
zwłaszcza w trudnych warunkach (duże
obciążenie, wysoka prędkość, długa trasa):
–

pogarsza sterowność,
–


wydłuża drogę hamowania,
–


powoduje przedwczesne zużycie opon,
–


zwiększa zużycie energia.
Zalecane wartości ciśnienia są wskazane
na etykiecie ciśnień w oponach.
Więcej informacji na temat elementów
identyfikacyjnych zawiera odpowiedni
rozdział.
Sprawdzanie ciśnienia w ogumieniu
Sprawdzanie ciśnienia w ogumieniu
należy wykonywać „na zimno” (samochód na
postoju od 1 godziny albo po przejechaniu z
umiarkowaną prędkością trasy krótszej niż
10

km).
W przeciwnym razie dodać 0,3 bara do
wartości podanych na etykiecie.
Alarm niedopompowania opon
Alarm jest sygnalizowany ciągłym
świeceniem kontrolki, sygnałem
dźwiękowym oraz pojawieniem się komunikatu.
►

Natychmiast zmniejszyć prędkość. Unikać
nagłych ruchów kierownicą i gwałtownego
hamowania.
►


Jak najszybciej zatrzymać pojazd w
bezpiecznym miejscu.
Spadek ciśnienia nie zawsze powoduje
widoczne odkształcenie opony.
Nie należy poprzestawać na samej kontroli
wizualnej.
►

Używając sprężarki, np. tej z zestawu do
prowizorycznej naprawy opon, należy sprawdzić
ciśnienie we wszystkich czterech oponach, gdy
są zimne.
►


Jeżeli nie można przeprowadzić tej kontroli
natychmiast, należy jechać ostrożnie, ze
zmniejszoną prędkością.
►


W przypadku przebicia opony należy użyć
zestawu do prowizorycznej naprawy albo koła
zapasowego (w zależności od wyposażenia).
Alarm pozostaje aktywny do chwili wykonania ponownej inicjalizacji układu.
Ponowna inicjalizacja
Po każdej regulacji ciśnienia w jednej albo kilku
oponach oraz po wymianie jednego albo kilku kół
należy przeprowadzić inicjalizację układu.


Przed inicjalizacją układu należy upewnić
się, że ciśnienie we wszystkich czterech
oponach jest dostosowane do warunków
eksploatacji samochodu i zgodne z
wartościami podanymi na etykiecie ciśnień w
oponach.
Sprawdzić ciśnienie we wszystkich czterech
oponach przed wykonaniem inicjalizacji.
Układ nie generuje ostrzeżenia, jeżeli
ciśnienie jest nieprawidłowe w momencie
wykonywania inicjalizacji.
Inicjalizację układu wykonuje się po
zatrzymaniu pojazdu z poziomu menu
Jazda/Samochód na ekranie dotykowym.
► W menu wybrać zakładkę „ Funkcje jazdy”.
► Na stronie wybrać funkcję „ Inicjalizacja
niedopompowania opon ”.
► Wybrać „Ta k ”, aby zatwierdzić.
Wykonanie inicjalizacji zostaje potwierdzone
sygnałem dźwiękowym i wyświetleniem
komunikatu.

125
Jazda

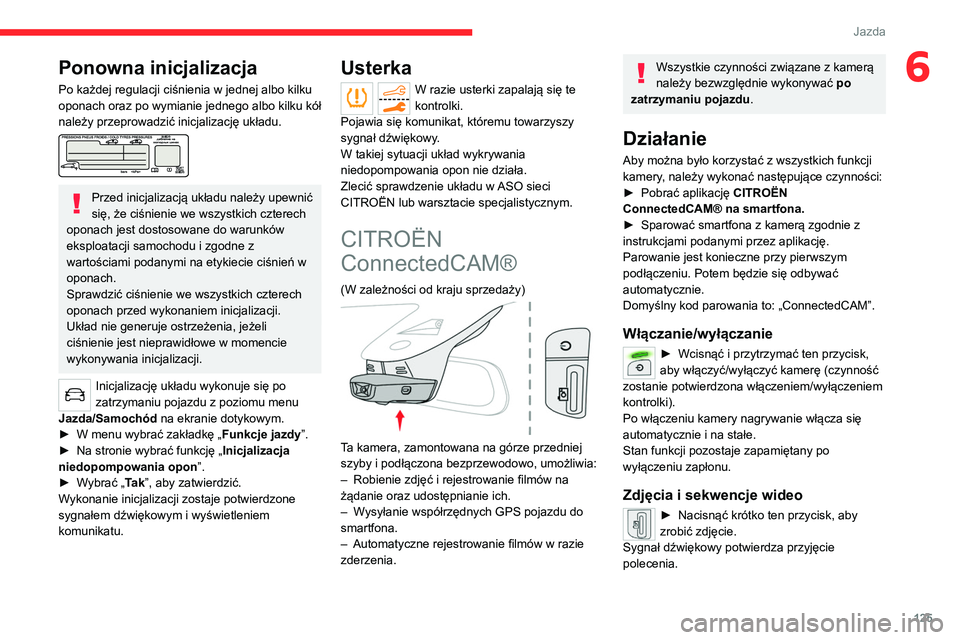

6Ponowna inicjalizacja
Po każdej regulacji ciśnienia w jednej albo kilku
oponach oraz po wymianie jednego albo kilku kół
należy przeprowadzić inicjalizację układu.


Przed inicjalizacją układu należy upewnić
się, że ciśnienie we wszystkich czterech
oponach jest dostosowane do warunków
eksploatacji samochodu i zgodne z
wartościami podanymi na etykiecie ciśnień w
oponach.
Sprawdzić ciśnienie we wszystkich czterech
oponach przed wykonaniem inicjalizacji.
Układ nie generuje ostrzeżenia, jeżeli
ciśnienie jest nieprawidłowe w momencie
wykonywania inicjalizacji.
Inicjalizację układu wykonuje się po
zatrzymaniu pojazdu z poziomu menu
Jazda/Samochód na ekranie dotykowym.
►

W menu wybrać zakładkę „ Funkcje jazdy

”.
►

Na stronie wybrać funkcję „ Inicjalizacja
niedopompowania opon ”.
►


W

ybrać „Ta k ”, aby zatwierdzić.
Wykonanie inicjalizacji zostaje potwierdzone
sygnałem dźwiękowym i wyświetleniem
komunikatu.
Usterka
W razie usterki zapalają się te
kontrolki.
Pojawia się komunikat, któremu towarzyszy
sygnał dźwiękowy.
W takiej sytuacji układ wykrywania
niedopompowania opon nie działa.
Zlecić sprawdzenie układu w ASO sieci
CITROËN lub warsztacie specjalistycznym.
CITROËN
ConnectedCAM®
(W zależności od kraju sprzedaży)

Ta kamera, zamontowana na górze przedniej
szyby i podłączona bezprzewodowo, umożliwia:
–

Robienie zdjęć i rejestrowanie filmów na
żądanie oraz udostępnianie ich.
–


W
ysyłanie współrzędnych GPS pojazdu do
smartfona.
–

Automatyczne rejestrowanie filmów w razie
zderzenia.
Wszystkie czynności związane z kamerą
należy bezwzględnie wykonywać po
zatrzymaniu pojazdu .
Działanie
Aby można było korzystać z wszystkich funkcji
kamery, należy wykonać następujące czynności:
►

Pobrać aplikację CITROËN
ConnectedCAM® na smartfona.
►


Sparować smartfona z kamerą zgodnie z
instrukcjami podanymi przez aplikację.
Parowanie jest konieczne przy pierwszym
podłączeniu. Potem będzie się odbywać
automatycznie.
Domyślny kod parowania to: „ConnectedCAM”.
Włączanie/wyłączanie
► Wcisnąć i przytrzymać ten przycisk,
aby włączyć/wyłączyć kamerę (czynność
zostanie potwierdzona włączeniem/wyłączeniem
kontrolki).
Po włączeniu kamery nagrywanie włącza się
automatycznie i na stałe.
Stan funkcji pozostaje zapamiętany po
wyłączeniu zapłonu.
Zdjęcia i sekwencje wideo
► Nacisnąć krótko ten przycisk, aby
zrobić zdjęcie.
Sygnał dźwiękowy potwierdza przyjęcie
polecenia.

126
Jazda

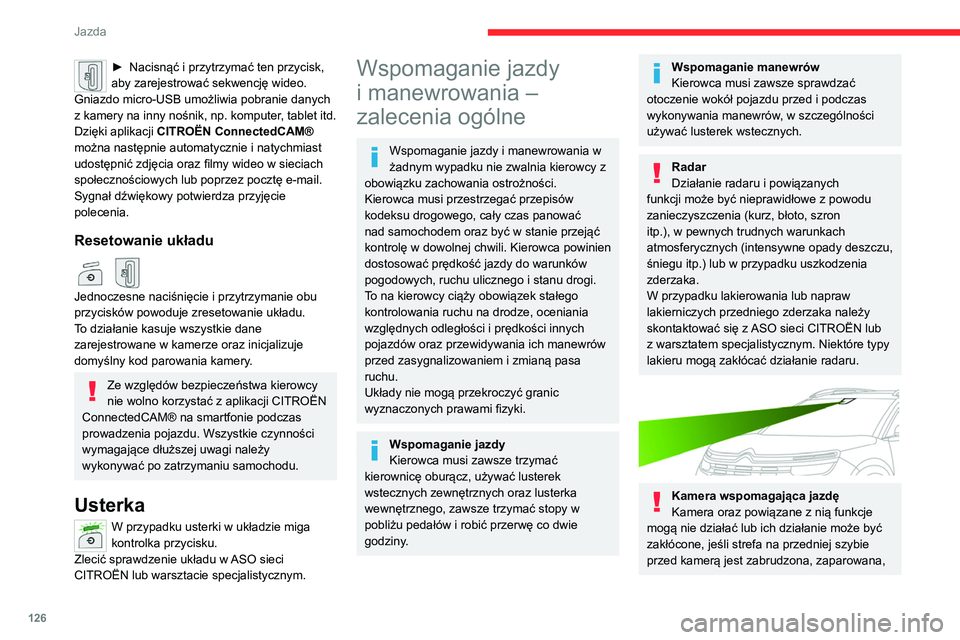

► Nacisnąć i przytrzymać ten przycisk,
aby zarejestrować sekwencję wideo.
Gniazdo micro-USB umożliwia pobranie danych
z kamery na inny nośnik, np. komputer
, tablet itd.
Dzięki aplikacji CITROËN ConnectedCAM®
można następnie automatycznie i natychmiast
udostępnić zdjęcia oraz filmy wideo w sieciach
społecznościowych lub poprzez pocztę e-mail.
Sygnał dźwiękowy potwierdza przyjęcie
polecenia.
Resetowanie układu
Jednoczesne naciśnięcie i przytrzymanie obu
przycisków powoduje zresetowanie układu.
To działanie kasuje wszystkie dane
zarejestrowane w kamerze oraz inicjalizuje
domyślny kod parowania kamery.
Ze względów bezpieczeństwa kierowcy
nie wolno korzystać z aplikacji CITROËN
ConnectedCAM® na smartfonie podczas
prowadzenia pojazdu. Wszystkie czynności
wymagające dłuższej uwagi należy
wykonywać po zatrzymaniu samochodu.
Usterka
W przypadku usterki w układzie miga
kontrolka przycisku.
Zlecić sprawdzenie układu w ASO sieci
CITROËN lub warsztacie specjalistycznym.
Wspomaganie jazdy
i manewrowania –
zalecenia ogólne
Wspomaganie jazdy i manewrowania w
żadnym wypadku nie zwalnia kierowcy z
obowiązku zachowania ostrożności.
Kierowca musi przestrzegać przepisów
kodeksu drogowego, cały czas panować
nad samochodem oraz być w stanie przejąć
kontrolę w dowolnej chwili. Kierowca powinien
dostosować prędkość jazdy do warunków
pogodowych, ruchu ulicznego i stanu drogi.
To na kierowcy ciąży obowiązek stałego
kontrolowania ruchu na drodze, oceniania
względnych odległości i prędkości innych
pojazdów oraz przewidywania ich manewrów
przed zasygnalizowaniem i zmianą pasa
ruchu.
Układy nie mogą przekroczyć granic
wyznaczonych prawami fizyki.
Wspomaganie jazdy
Kierowca musi zawsze trzymać
kierownicę oburącz, używać lusterek
wstecznych zewnętrznych oraz lusterka
wewnętrznego, zawsze trzymać stopy w
pobliżu pedałów i robić przerwę co dwie
godziny.
Wspomaganie manewrów
Kierowca musi zawsze sprawdzać
otoczenie wokół pojazdu przed i podczas
wykonywania manewrów, w szczególności
używać lusterek wstecznych.
Radar
Działanie radaru i powiązanych
funkcji może być nieprawidłowe z powodu
zanieczyszczenia (kurz, błoto, szron
itp.), w pewnych trudnych warunkach
atmosferycznych (intensywne opady deszczu,
śniegu itp.) lub w przypadku uszkodzenia
zderzaka.
W przypadku lakierowania lub napraw
lakierniczych przedniego zderzaka należy
skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym. Niektóre typy
lakieru mogą zakłócać działanie radaru.


Kamera wspomagająca jazdę
Kamera oraz powiązane z nią funkcje
mogą nie działać lub ich działanie może być
zakłócone, jeśli strefa na przedniej szybie
przed kamerą jest zabrudzona, zaparowana,
oszroniona, zaśnieżona, uszkodzona lub
zakryta naklejką.
W wilgotnych lub zimnych warunkach należy
regularnie osuszać przednią szybę.
Skuteczność wykrywania może również
pogorszyć zła widoczność (niedostateczne
oświetlenie drogi, silny deszcz, duża mgła,
opady śniegu) i oślepienie (światła pojazdu
nadjeżdżającego z naprzeciwka, słońce na
horyzoncie, odblaski na mokrej nawierzchni,
wyjazd z tunelu, na przemian cienie i światło).
W przypadku wymiany przedniej szyby należy
zlecić ASO sieci CITROËN lub warsztatowi
specjalistycznemu ponowne skalibrowanie
kamery. W przeciwnym razie powiązane z
kamerą funkcje wspomagania jazdy mogą
działać nieprawidłowo.
Inne kamery
Obrazy z kamer wyświetlane na ekranie
dotykowym lub w zestawie wskaźników mogą
być zniekształcone przez rzeźbę terenu.
Obecność cienia, silne nasłonecznienie
lub niedostateczne oświetlenie może
spowodować zaciemnienie obrazu i obniżenie
kontrastu.
Przeszkody mogą wydawać się bardziej
oddalone, niż są w rzeczywistości.
Czujniki
Działanie czujników i powiązanych
funkcji może być zakłócane przez hałas

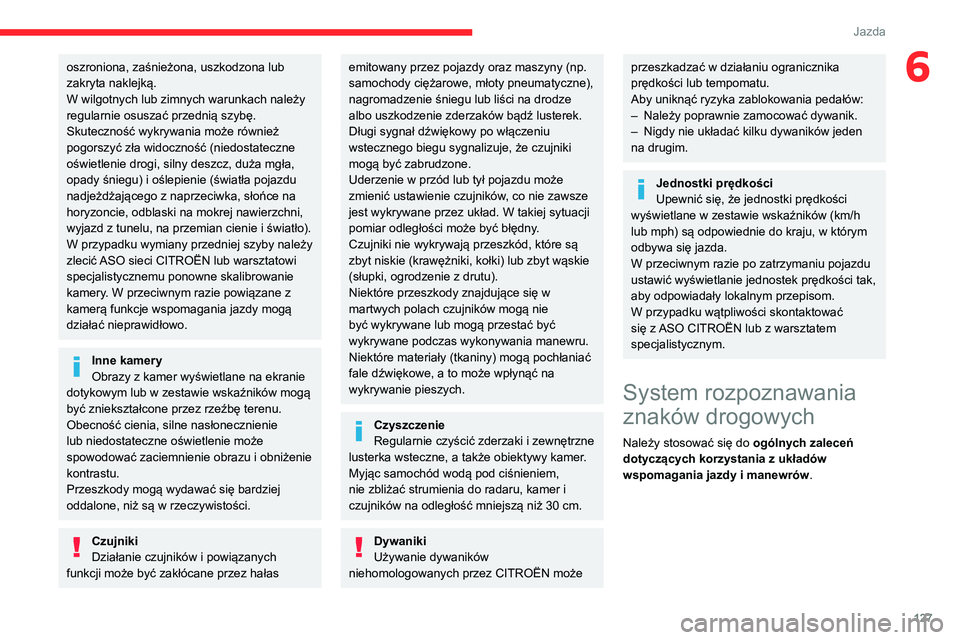

127
Jazda
6oszroniona, zaśnieżona, uszkodzona lub
zakryta naklejką.
W wilgotnych lub zimnych warunkach należy
regularnie osuszać przednią szybę.
Skuteczność wykrywania może również
pogorszyć zła widoczność (niedostateczne
oświetlenie drogi, silny deszcz, duża mgła,
opady śniegu) i oślepienie (światła pojazdu
nadjeżdżającego z naprzeciwka, słońce na
horyzoncie, odblaski na mokrej nawierzchni,
wyjazd z tunelu, na przemian cienie i światło).
W przypadku wymiany przedniej szyby należy
zlecić ASO sieci CITROËN lub warsztatowi
specjalistycznemu ponowne skalibrowanie
kamery. W przeciwnym razie powiązane z
kamerą funkcje wspomagania jazdy mogą
działać nieprawidłowo.
Inne kamery
Obrazy z kamer wyświetlane na ekranie
dotykowym lub w zestawie wskaźników mogą
być zniekształcone przez rzeźbę terenu.
Obecność cienia, silne nasłonecznienie
lub niedostateczne oświetlenie może
spowodować zaciemnienie obrazu i obniżenie
kontrastu.
Przeszkody mogą wydawać się bardziej
oddalone, niż są w rzeczywistości.
Czujniki
Działanie czujników i powiązanych
funkcji może być zakłócane przez hałas
emitowany przez pojazdy oraz maszyny (np.
samochody ciężarowe, młoty pneumatyczne),
nagromadzenie śniegu lub liści na drodze
albo uszkodzenie zderzaków bądź lusterek.
Długi sygnał dźwiękowy po włączeniu
wstecznego biegu sygnalizuje, że czujniki
mogą być zabrudzone.
Uderzenie w przód lub tył pojazdu może
zmienić ustawienie czujników, co nie zawsze
jest wykrywane przez układ. W takiej sytuacji
pomiar odległości może być błędny.
Czujniki nie wykrywają przeszkód, które są
zbyt niskie (krawężniki, kołki) lub zbyt wąskie
(słupki, ogrodzenie z drutu).
Niektóre przeszkody znajdujące się w
martwych polach czujników mogą nie
być wykrywane lub mogą przestać być
wykrywane podczas wykonywania manewru.
Niektóre materiały (tkaniny) mogą pochłaniać
fale dźwiękowe, a to może wpłynąć na
wykrywanie pieszych.
Czyszczenie
Regularnie czyścić zderzaki i zewnętrzne
lusterka wsteczne, a także obiektywy kamer.
Myjąc samochód wodą pod ciśnieniem,
nie zbliżać strumienia do radaru, kamer i
czujników na odległość mniejszą niż 30
cm.
Dywaniki
Używanie dywaników
niehomologowanych przez CITROËN może
przeszkadzać w działaniu ogranicznika
prędkości lub tempomatu.
Aby uniknąć ryzyka zablokowania pedałów:
–

Należy poprawnie zamocować dywanik.
–


Nigdy nie układać kilku dywaników jeden
na drugim.
Jednostki prędkości
Upewnić się, że jednostki prędkości
wyświetlane w zestawie wskaźników (km/h
lub mph) są odpowiednie do kraju, w którym
odbywa się jazda.
W przeciwnym razie po zatrzymaniu pojazdu
ustawić wyświetlanie jednostek prędkości tak,
aby odpowiadały lokalnym przepisom.
W przypadku wątpliwości skontaktować
się z ASO CITROËN lub z warsztatem
specjalistycznym.
System rozpoznawania
znaków drogowych
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów .

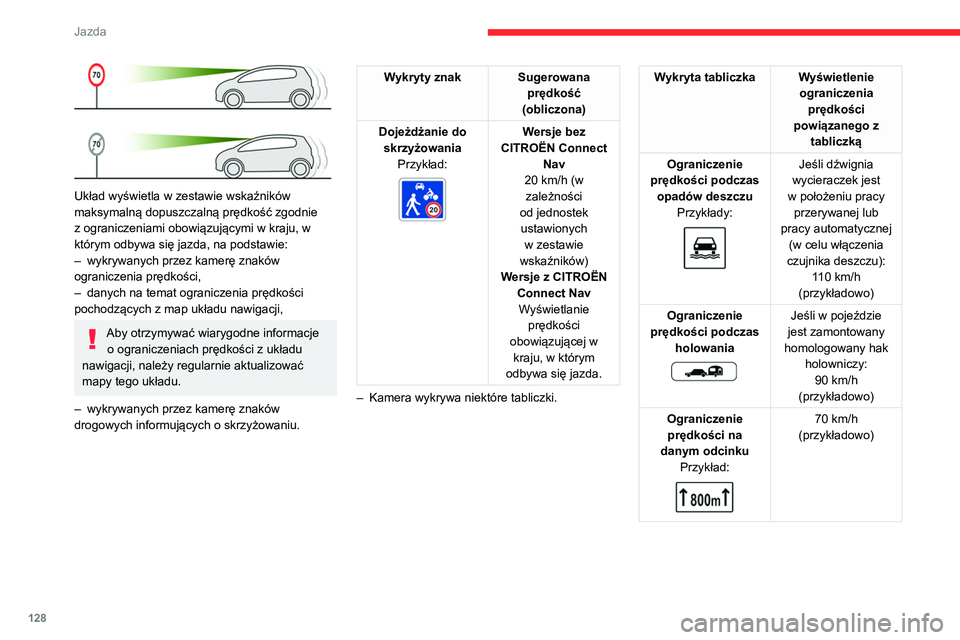

128
Jazda

Układ wyświetla w zestawie wskaźników
maksymalną dopuszczalną prędkość zgodnie
z ograniczeniami obowiązującymi w kraju, w
którym odbywa się jazda, na podstawie:
–
wykrywanych przez kamerę znaków
ograniczenia prędkości,
–


danych na temat ograniczenia prędkości
pochodzących z map układu nawigacji,
Aby otrzymywać wiarygodne informacje o ograniczeniach prędkości z układu
nawigacji, należy regularnie aktualizować
mapy tego układu.
–

wykrywanych przez kamerę znaków
drogowych informujących o skrzyżowaniu.
Wykryty znak Sugerowana
prędkość
(obliczona)
Dojeżdżanie do skrzyżowania Przykład:


Wersje bez
CITROËN Connect Nav
20
km/h (w
zależności
od jednostek ustawionych w zestawie
wskaźników)
Wersje z CITROËN Connect NavWyświetlanie prędkości
obowiązującej w kraju, w którym
odbywa się jazda.
–

Kamera wykrywa niektóre tabliczki.
Wykryta tabliczka Wyświetlenie ograniczenia prędkości
powiązanego z tabliczką
Ograniczenie
prędkości podczas opadów deszczu Przykłady:


Jeśli dźwignia
wycieraczek jest
w położeniu pracy przerywanej lub
pracy automatycznej (w celu włączenia
czujnika deszczu): 110
km/h
(przykładowo)
Ograniczenie
prędkości podczas holowania


Jeśli w pojeździe
jest zamontowany
homologowany hak holowniczy:90
km/h
(przykładowo)
Ograniczenie prędkości na
danym odcinku Przykład:


70 km/h
(przykładowo)
