CITROEN C5 AIRCROSS 2022 Instrukcja obsługi (in Polish)

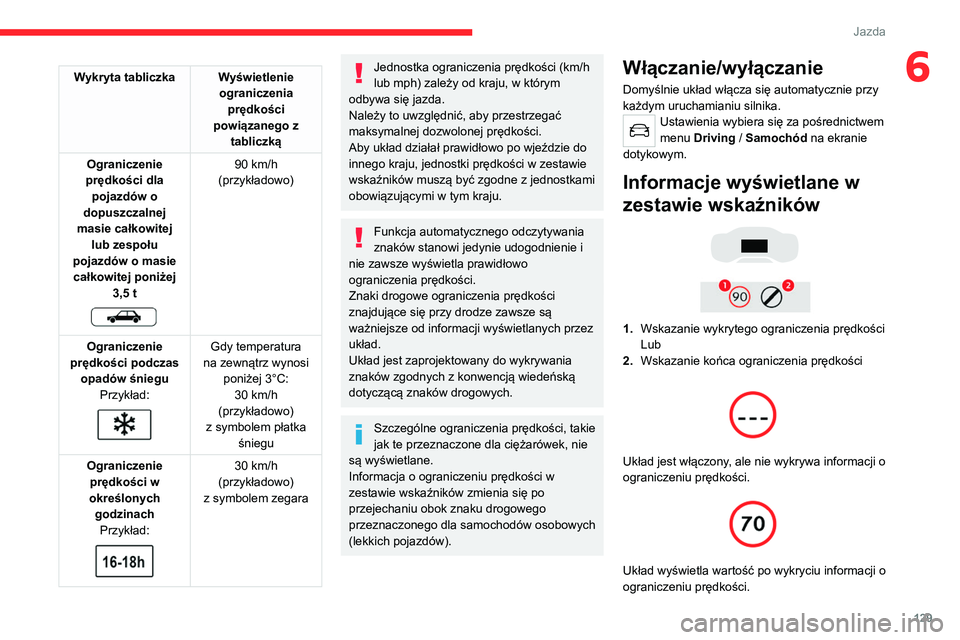

129
Jazda
6Wykryta tabliczka Wyświetlenie ograniczenia prędkości
powiązanego z tabliczką
Ograniczenie
prędkości dla pojazdów o
dopuszczalnej
masie całkowitej lub zespołu
pojazdów o masie całkowitej poniżej 3,5 t


90 km/h
(przykładowo)
Ograniczenie
prędkości podczas opadów śniegu Przykład:


Gdy temperatura
na zewnątrz wynosi poniżej 3°C:30
km/h
(przykładowo)
z symbolem płatka śniegu
Ograniczenie prędkości w
określonych godzinachPrzykład:


30 km/h
(przykładowo)
z symbolem zegara
Jednostka ograniczenia prędkości (km/h
lub mph) zależy od kraju, w którym
odbywa się jazda.
Należy to uwzględnić, aby przestrzegać
maksymalnej dozwolonej prędkości.
Aby układ działał prawidłowo po wjeździe do
innego kraju, jednostki prędkości w zestawie
wskaźników muszą być zgodne z jednostkami
obowiązującymi w tym kraju.
Funkcja automatycznego odczytywania
znaków stanowi jedynie udogodnienie i
nie zawsze wyświetla prawidłowo
ograniczenia prędkości.
Znaki drogowe ograniczenia prędkości
znajdujące się przy drodze zawsze są
ważniejsze od informacji wyświetlanych przez
układ.
Układ jest zaprojektowany do wykrywania
znaków zgodnych z konwencją wiedeńską
dotyczącą znaków drogowych.
Szczególne ograniczenia prędkości, takie
jak te przeznaczone dla ciężarówek, nie
są wyświetlane.
Informacja o ograniczeniu prędkości w
zestawie wskaźników zmienia się po
przejechaniu obok znaku drogowego
przeznaczonego dla samochodów osobowych
(lekkich pojazdów).
Włączanie/wyłączanie
Domyślnie układ włącza się automatycznie przy
każdym uruchamianiu silnika.
Ustawienia wybiera się za pośrednictwem
menu Driving / Samochód na ekranie
dotykowym.
Informacje wyświetlane w
zestawie wskaźników




1. Wskazanie wykrytego ograniczenia prędkości
Lub
2. Wskazanie końca ograniczenia prędkości


Układ jest włączony, ale nie wykrywa informacji o
ograniczeniu prędkości.


Układ wyświetla wartość po wykryciu informacji o
ograniczeniu prędkości.

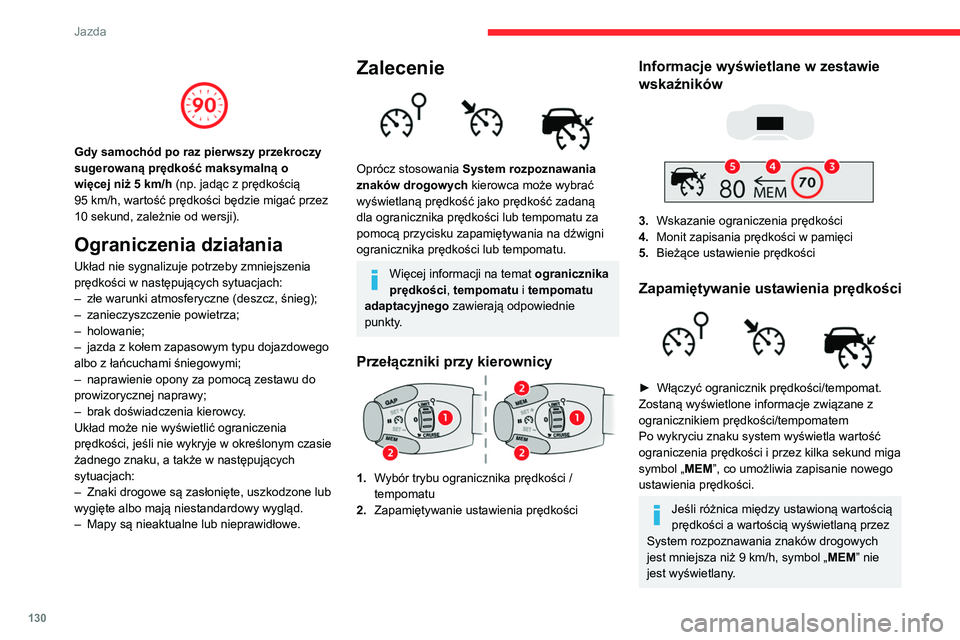

130
Jazda


Gdy samochód po raz pierwszy przekroczy
sugerowaną prędkość maksymalną o
więcej niż 5 km/h (np. jadąc z prędkością
95
km/h, wartość prędkości będzie migać przez
10
sekund, zależnie od wersji).
Ograniczenia działania
Układ nie sygnalizuje potrzeby zmniejszenia
prędkości w następujących sytuacjach:
–
złe warunki atmosferyczne (deszcz, śnieg);
–


zanieczyszczenie powietrza;
–


holowanie;
–


jazda z kołem zapasowym typu dojazdowego
albo z łańcuchami śniegowymi;
–


naprawienie opony za pomocą zestawu do
prowizorycznej naprawy;
–


brak doświadczenia kierowcy
.
Układ może nie wyświetlić ograniczenia
prędkości, jeśli nie wykryje w określonym czasie
żadnego znaku, a także w następujących
sytuacjach:
–

Znaki drogowe są zasłonięte, uszkodzone lub
wygięte albo mają niestandardowy wygląd.
–


Mapy są nieaktualne lub nieprawidłowe.
Zalecenie

Oprócz stosowania System rozpoznawania
znaków drogowych kierowca może wybrać
wyświetlaną prędkość jako prędkość zadaną
dla ogranicznika prędkości lub tempomatu za
pomocą przycisku zapamiętywania na dźwigni
ogranicznika prędkości lub tempomatu.
Więcej informacji na temat ogranicznika
prędkości, tempomatu i tempomatu
adaptacyjnego zawierają odpowiednie
punkty.
Przełączniki przy kierownicy
1. Wybór trybu ogranicznika prędkości /
tempomatu
2. Zapamiętywanie ustawienia prędkości
Informacje wyświetlane w zestawie
wskaźników




3. Wskazanie ograniczenia prędkości
4. Monit zapisania prędkości w pamięci
5. Bieżące ustawienie prędkości
Zapamiętywanie ustawienia prędkości

► Włączyć ogranicznik prędkości/tempomat.
Zostaną wyświetlone informacje związane z
ogranicznikiem prędkości/tempomatem
Po wykryciu znaku system wyświetla wartość
ograniczenia prędkości i przez kilka sekund miga
symbol „
MEM”, co umożliwia zapisanie nowego
ustawienia prędkości.
Jeśli różnica między ustawioną wartością
prędkości a wartością wyświetlaną przez
System rozpoznawania znaków drogowych
jest mniejsza niż 9
km/h, symbol „ MEM” nie
jest wyświetlany.
W zależności od warunków na drodze
wyświetlanych może być kilka prędkości.
► Nacisnąć raz przycisk 2, aby zapisać
proponowaną prędkość.
Wyświetlany jest komunikat potwierdzający
żądanie.
► Nacisnąć ponownie przycisk 2, aby
potwierdzić i zapisać nowe ustawienie prędkości.
Na wyświetlaczu pojawią się poprzednie
wskazania.
Rozszerzony system
rozpoznawania znaków
drogowych
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów .


Ten dodatkowy układ rozpoznaje pokazane
tu znaki drogowe i wyświetla je w zestawie
wskaźników po wybraniu odpowiedniego trybu
wyświetlania.
Ulica jednokierunkowa: w przypadku jazdy pod
prąd po ulicy jednokierunkowej w zestawie
wskaźników wyświetlany jest komunikat
alarmowy wraz z symbolem znaku (żądanie
sprawdzenia kierunku ruchu ulicznego).

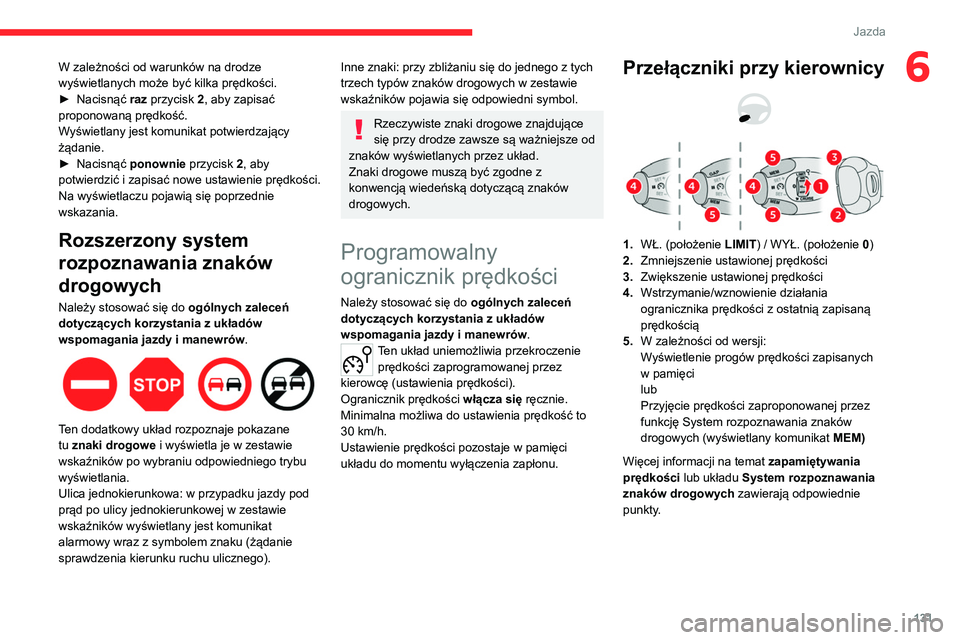

131
Jazda
6W zależności od warunków na drodze
wyświetlanych może być kilka prędkości.
►
Nacisnąć raz

przycisk 2, aby zapisać
proponowaną prędkość.
Wyświetlany jest komunikat potwierdzający
żądanie.
►

Nacisnąć ponownie przycisk

2, aby
potwierdzić i zapisać nowe ustawienie prędkości.
Na wyświetlaczu pojawią się poprzednie
wskazania.
Rozszerzony system
rozpoznawania znaków
drogowych
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów .


Ten dodatkowy układ rozpoznaje pokazane
tu znaki drogowe i wyświetla je w zestawie
wskaźników po wybraniu odpowiedniego trybu
wyświetlania.
Ulica jednokierunkowa: w przypadku jazdy pod
prąd po ulicy jednokierunkowej w zestawie
wskaźników wyświetlany jest komunikat
alarmowy wraz z symbolem znaku (żądanie
sprawdzenia kierunku ruchu ulicznego).
Inne znaki: przy zbliżaniu się do jednego z tych
trzech typów znaków drogowych w zestawie
wskaźników pojawia się odpowiedni symbol.
Rzeczywiste znaki drogowe znajdujące
się przy drodze zawsze są ważniejsze od
znaków wyświetlanych przez układ.
Znaki drogowe muszą być zgodne z
konwencją wiedeńską dotyczącą znaków
drogowych.
Programowalny
ogranicznik prędkości
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów .
Ten układ uniemożliwia przekroczenie
prędkości zaprogramowanej przez
kierowcę (ustawienia prędkości).
Ogranicznik prędkości włącza się ręcznie.
Minimalna możliwa do ustawienia prędkość to
30

km/h.
Ustawienie prędkości pozostaje w pamięci
układu do momentu wyłączenia zapłonu.
Przełączniki przy kierownicy



1. WŁ. (położenie LIMIT) / WYŁ. (położenie 0)
2. Zmniejszenie ustawionej prędkości
3. Zwiększenie ustawionej prędkości
4. Wstrzymanie/wznowienie działania
ogranicznika prędkości z ostatnią zapisaną
prędkością
5. W zależności od wersji:
Wyświetlenie progów prędkości zapisanych
w pamięci
lub
Przyjęcie prędkości zaproponowanej przez
funkcję System rozpoznawania znaków
drogowych (wyświetlany komunikat MEM)
Więcej informacji na temat zapamiętywania
prędkości lub układu System rozpoznawania
znaków drogowych zawierają odpowiednie
punkty.

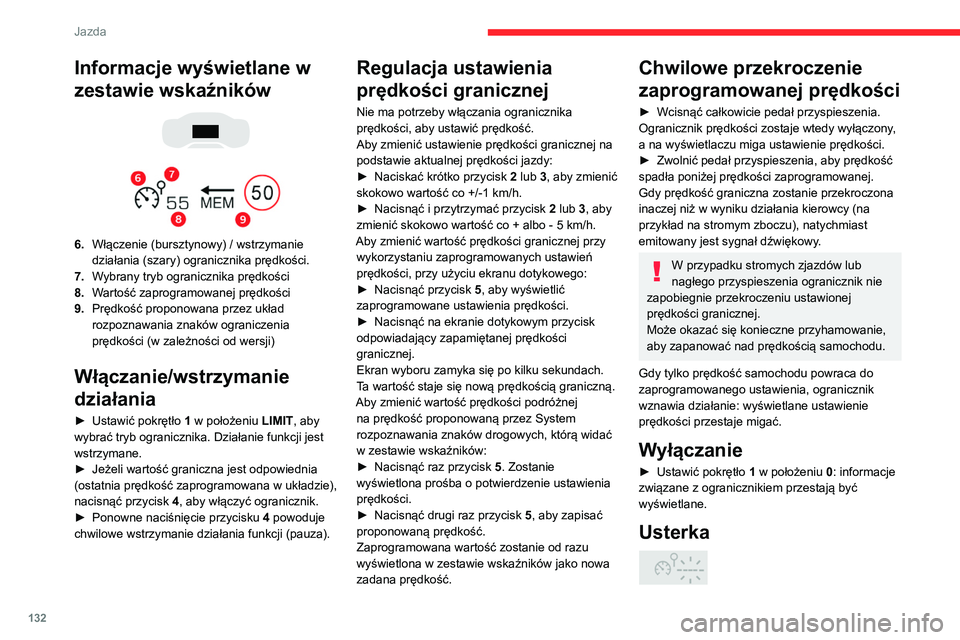

132
Jazda
Informacje wyświetlane w
zestawie wskaźników




6. Włączenie (bursztynowy) / wstrzymanie
działania (szary) ogranicznika prędkości.
7. Wybrany tryb ogranicznika prędkości
8. Wartość zaprogramowanej prędkości
9. Prędkość proponowana przez układ
rozpoznawania znaków ograniczenia
prędkości (w zależności od wersji)
Włączanie/wstrzymanie
działania
► Ustawić pokrętło 1 w położeniu LIMIT, aby
wybrać tryb ogranicznika. Działanie funkcji jest
wstrzymane.
►

Jeżeli wartość graniczna jest odpowiednia
(ostatnia prędkość zaprogramowana w układzie),
nacisnąć przycisk 4

, aby włączyć ogranicznik.
►

Ponowne naciśnięcie przycisku 4

powoduje
chwilowe wstrzymanie działania funkcji (pauza).
Regulacja ustawienia
prędkości granicznej
Nie ma potrzeby włączania ogranicznika
prędkości, aby ustawić prędkość.
Aby zmienić ustawienie prędkości granicznej na
podstawie aktualnej prędkości jazdy:
►

Naciskać krótko przycisk 2

lub 3, aby zmienić
skokowo wartość co +/-1 km/h.
►

Nacisnąć i przytrzymać przycisk 2

lub 3, aby
zmienić skokowo wartość co +
albo - 5 km/h.
Aby zmienić wartość prędkości granicznej przy wykorzystaniu zaprogramowanych ustawień
prędkości, przy użyciu ekranu dotykowego:
►

Nacisnąć przycisk

5
, aby wyświetlić
zaprogramowane ustawienia prędkości.
►

Nacisnąć na ekranie dotykowym przycisk
odpowiadający zapamiętanej prędkości
granicznej.
Ekran wyboru zamyka się po kilku sekundach.
T

a wartość staje się nową prędkością graniczną.
Aby zmienić wartość prędkości podróżnej na prędkość proponowaną przez System
rozpoznawania znaków drogowych, którą widać
w zestawie wskaźników:
►

Nacisnąć raz przycisk 5

. Zostanie
wyświetlona prośba o potwierdzenie ustawienia
prędkości.
►

Nacisnąć drugi raz przycisk 5

, aby zapisać
proponowaną prędkość.
Zaprogramowana wartość zostanie od razu
wyświetlona w zestawie wskaźników jako nowa
zadana prędkość.
Chwilowe przekroczenie
zaprogramowanej prędkości
► Wcisnąć całkowicie pedał przyspieszenia.
Ogranicznik prędkości zostaje wtedy wyłączony ,
a na wyświetlaczu miga ustawienie prędkości.
►

Zwolnić pedał przyspieszenia, aby prędkość
spadła poniżej prędkości zaprogramowanej.
Gdy prędkość graniczna zostanie przekroczona
inaczej niż w wyniku działania kierowcy (na
przykład na stromym zboczu), natychmiast
emitowany jest sygnał dźwiękowy

.
W przypadku stromych zjazdów lub
nagłego przyspieszenia ogranicznik nie
zapobiegnie przekroczeniu ustawionej
prędkości granicznej.
Może okazać się konieczne przyhamowanie,
aby zapanować nad prędkością samochodu.
Gdy tylko prędkość samochodu powraca do
zaprogramowanego ustawienia, ogranicznik
wznawia działanie: wyświetlane ustawienie
prędkości przestaje migać.
Wyłączanie
► Ustawić pokrętło 1 w położeniu 0: informacje
związane z ogranicznikiem przestają być
wyświetlane.
Usterka

W przypadku usterki ogranicznika zamiast
zaprogramowanej prędkości są wyświetlane
kreski (najpierw migają, a potem są pokazywane
w sposób ciągły).
Zlecić sprawdzenie układu w ASO sieci
CITROËN lub warsztacie specjalistycznym.
Tempomat – zalecenia szczegółowe
Ze względów bezpieczeństwa tempomat
należy włączać tylko wtedy, gdy warunki
umożliwiają jazdę przez pewien czas ze stałą
prędkością i przy zachowaniu wystarczającej
bezpiecznej odległości.
Po włączeniu tempomatu należy zachować
czujność. Przytrzymanie wciśniętego
jednego z przycisków zmiany prędkości może
spowodować gwałtowną zmianę prędkości
samochodu.
W przypadku stromego zjazdu tempomat nie
będzie w stanie utrzymać zadanej prędkości.
Może okazać się konieczne przyhamowanie,
aby zapanować nad prędkością samochodu.
W przypadku stromego podjazdu lub
holowania przyczepy osiągnięcie albo
utrzymanie zadanej prędkości może okazać
się niemożliwe.

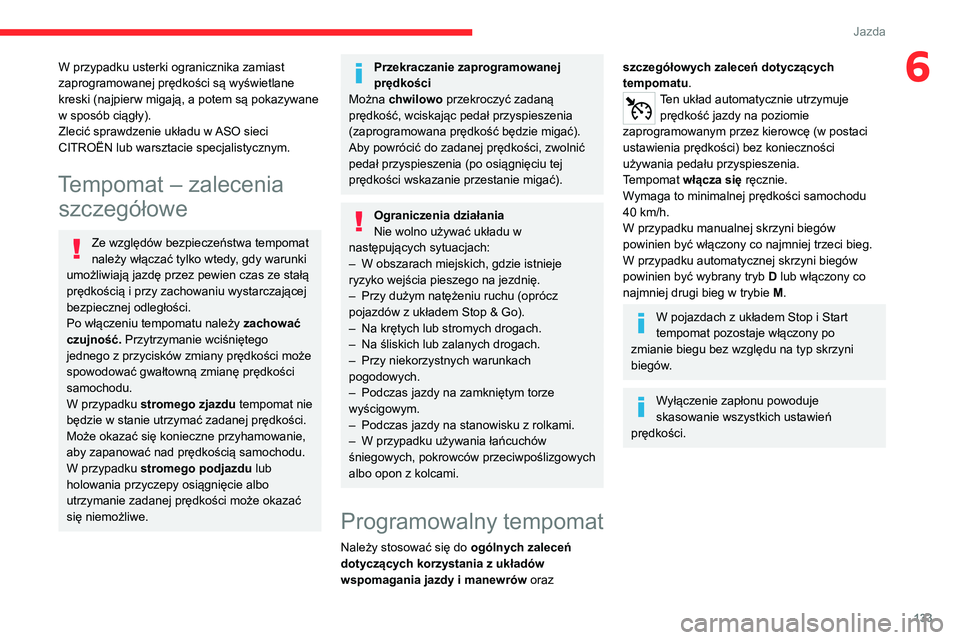

133
Jazda
6W przypadku usterki ogranicznika zamiast
zaprogramowanej prędkości są wyświetlane
kreski (najpierw migają, a potem są pokazywane
w sposób ciągły).
Zlecić sprawdzenie układu w ASO sieci
CITROËN lub warsztacie specjalistycznym.
Tempomat – zalecenia szczegółowe
Ze względów bezpieczeństwa tempomat
należy włączać tylko wtedy, gdy warunki
umożliwiają jazdę przez pewien czas ze stałą
prędkością i przy zachowaniu wystarczającej
bezpiecznej odległości.
Po włączeniu tempomatu należy zachować
czujność. Przytrzymanie wciśniętego
jednego z przycisków zmiany prędkości może
spowodować gwałtowną zmianę prędkości
samochodu.
W przypadku stromego zjazdu tempomat nie
będzie w stanie utrzymać zadanej prędkości.
Może okazać się konieczne przyhamowanie,
aby zapanować nad prędkością samochodu.
W przypadku stromego podjazdu lub
holowania przyczepy osiągnięcie albo
utrzymanie zadanej prędkości może okazać
się niemożliwe.
Przekraczanie zaprogramowanej
prędkości
Można chwilowo przekroczyć zadaną
prędkość, wciskając pedał przyspieszenia
(zaprogramowana prędkość będzie migać).
Aby powrócić do zadanej prędkości, zwolnić
pedał przyspieszenia (po osiągnięciu tej
prędkości wskazanie przestanie migać).
Ograniczenia działania
Nie wolno używać układu w
następujących sytuacjach:
–

W obszarach miejskich, gdzie istnieje
ryzyko wejścia pieszego na jezdnię.
–


Przy dużym natężeniu ruchu (oprócz
pojazdów z układem Stop & Go).
–


Na krętych lub stromych drogach.
–


Na śliskich lub zalanych drogach.
–


Przy niekorzystnych warunkach
pogodowych.
–


Podczas jazdy na zamkniętym torze
wyścigowym.
–


Podczas jazdy na stanowisku z rolkami.
–


W przypadku używania łańcuchów
śniegowych, pokrowców przeciwpoślizgowych
albo opon z kolcami.
Programowalny tempomat
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów oraz
szczegółowych zaleceń dotyczących
tempomatu.
Ten układ automatycznie utrzymuje
prędkość jazdy na poziomie
zaprogramowanym przez kierowcę (w postaci
ustawienia prędkości) bez konieczności
używania pedału przyspieszenia.
Tempomat włącza się ręcznie.
Wymaga to minimalnej prędkości samochodu
40

km/h.
W przypadku manualnej skrzyni biegów
powinien być włączony co najmniej trzeci bieg.
W przypadku automatycznej skrzyni biegów
powinien być wybrany tryb D lub włączony co
najmniej drugi bieg w trybie M.
W pojazdach z układem Stop i Start
tempomat pozostaje włączony po
zmianie biegu bez względu na typ skrzyni
biegów.
Wyłączenie zapłonu powoduje
skasowanie wszystkich ustawień
prędkości.

134
Jazda

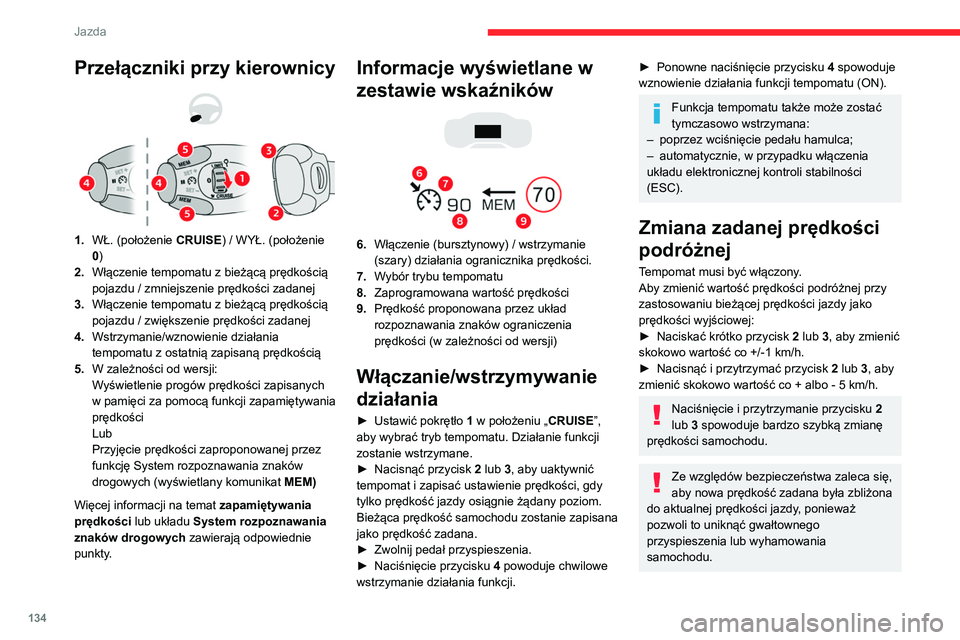

Przełączniki przy kierownicy

1.WŁ. (położenie CRUISE) / WYŁ. (położenie
0)
2. Włączenie tempomatu z bieżącą prędkością
pojazdu / zmniejszenie prędkości zadanej
3. Włączenie tempomatu z bieżącą prędkością
pojazdu / zwiększenie prędkości zadanej
4. Wstrzymanie/wznowienie działania
tempomatu z ostatnią zapisaną prędkością
5. W zależności od wersji:
Wyświetlenie progów prędkości zapisanych
w pamięci za pomocą funkcji zapamiętywania
prędkości
Lub
Przyjęcie prędkości zaproponowanej przez
funkcję System rozpoznawania znaków
drogowych (wyświetlany komunikat MEM)
Więcej informacji na temat zapamiętywania
prędkości lub układu System rozpoznawania
znaków drogowych zawierają odpowiednie
punkty.
Informacje wyświetlane w
zestawie wskaźników




6. Włączenie (bursztynowy) / wstrzymanie
(szary) działania ogranicznika prędkości.
7. Wybór trybu tempomatu
8. Zaprogramowana wartość prędkości
9. Prędkość proponowana przez układ
rozpoznawania znaków ograniczenia
prędkości (w zależności od wersji)
Włączanie/wstrzymywanie
działania
► Ustawić pokrętło 1 w położeniu „CRUISE”,
aby wybrać tryb tempomatu. Działanie funkcji
zostanie wstrzymane.
►

Nacisnąć przycisk 2

lub 3, aby uaktywnić
tempomat i zapisać ustawienie prędkości, gdy
tylko prędkość jazdy osiągnie żądany poziom.
Bieżąca prędkość samochodu zostanie zapisana
jako prędkość zadana.
►

Zwolnij pedał przyspieszenia.
►


Naciśnięcie przycisku 4

powoduje chwilowe
wstrzymanie działania funkcji.
► Ponowne naciśnięcie przycisku 4 spowoduje
wznowienie działania funkcji tempomatu (ON).
Funkcja tempomatu także może zostać
tymczasowo wstrzymana:
–

poprzez wciśnięcie pedału hamulca;
–


automatycznie, w przypadku włączenia
układu elektronicznej kontroli stabilności
(ESC).
Zmiana zadanej prędkości
podróżnej
Tempomat musi być włączony.
Aby zmienić wartość prędkości podróżnej przy
zastosowaniu bieżącej prędkości jazdy jako
prędkości wyjściowej:
►

Naciskać krótko przycisk 2

lub 3, aby zmienić
skokowo wartość co +/-1 km/h.
►

Nacisnąć i przytrzymać przycisk 2

lub 3, aby
zmienić skokowo wartość co +
albo - 5 km/h.
Naciśnięcie i przytrzymanie przycisku 2
lub 3 spowoduje bardzo szybką zmianę
prędkości samochodu.
Ze względów bezpieczeństwa zaleca się,
aby nowa prędkość zadana była zbliżona
do aktualnej prędkości jazdy, ponieważ
pozwoli to uniknąć gwałtownego
przyspieszenia lub wyhamowania
samochodu.
Aby zmienić wartość prędkości podróżnej przy wykorzystaniu zaprogramowanych ustawień
prędkości i przy użyciu ekranu dotykowego:
► Nacisnąć przycisk 5, aby wyświetlić
zaprogramowane ustawienia prędkości.
► Nacisnąć na ekranie dotykowym przycisk
odpowiadający zapamiętanej prędkości
granicznej.
Ekran wyboru zamyka się po kilku sekundach.
Wybrane ustawienie stanie się nową prędkością
podróżną.
Aby zmienić wartość prędkości podróżnej na prędkość proponowaną przez System
rozpoznawania znaków drogowych, którą widać
w zestawie wskaźników:
► Nacisnąć raz przycisk 5. Zostanie
wyświetlona prośba o potwierdzenie ustawienia
prędkości.
► Nacisnąć drugi raz przycisk 5, aby zapisać
proponowaną prędkość.
Zaprogramowana wartość zostanie od razu
wyświetlona w zestawie wskaźników jako nowa
zadana prędkość.
Wyłączanie
► Obrócić pokrętło 1 do położenia „0”:
wyświetlanie informacji związanych z
tempomatem znika.
Usterka

135
Jazda

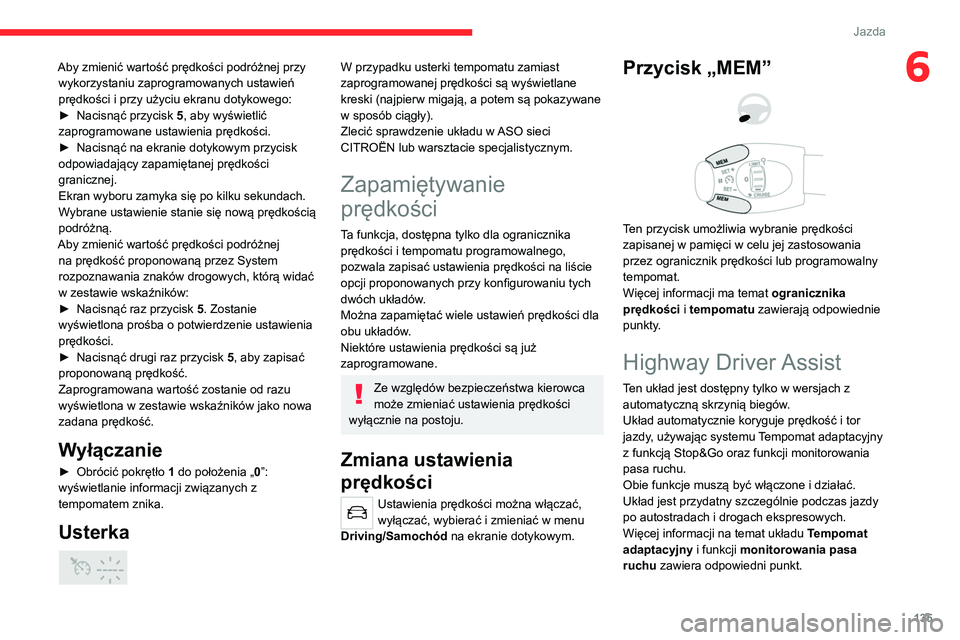

6Aby zmienić wartość prędkości podróżnej przy wykorzystaniu zaprogramowanych ustawień
prędkości i przy użyciu ekranu dotykowego:
►

Nacisnąć przycisk

5
, aby wyświetlić
zaprogramowane ustawienia prędkości.
►

Nacisnąć na ekranie dotykowym przycisk
odpowiadający zapamiętanej prędkości
granicznej.
Ekran wyboru zamyka się po kilku sekundach.
W

ybrane ustawienie stanie się nową prędkością
podróżną.
Aby zmienić wartość prędkości podróżnej na prędkość proponowaną przez System
rozpoznawania znaków drogowych, którą widać
w zestawie wskaźników:
►

Nacisnąć raz przycisk 5

. Zostanie
wyświetlona prośba o potwierdzenie ustawienia
prędkości.
►

Nacisnąć drugi raz przycisk 5

, aby zapisać
proponowaną prędkość.
Zaprogramowana wartość zostanie od razu
wyświetlona w zestawie wskaźników jako nowa
zadana prędkość.
Wyłączanie
► Obrócić pokrętło 1 do położenia „0”:
wyświetlanie informacji związanych z
tempomatem znika.
Usterka

W przypadku usterki tempomatu zamiast
zaprogramowanej prędkości są wyświetlane
kreski (najpierw migają, a potem są pokazywane
w sposób ciągły).
Zlecić sprawdzenie układu w ASO sieci
CITROËN lub warsztacie specjalistycznym.
Zapamiętywanie
prędkości
Ta funkcja, dostępna tylko dla ogranicznika
prędkości i tempomatu programowalnego,
pozwala zapisać ustawienia prędkości na liście
opcji proponowanych przy konfigurowaniu tych
dwóch układów.
Można zapamiętać wiele ustawień prędkości dla
obu układów.
Niektóre ustawienia prędkości są już
zaprogramowane.
Ze względów bezpieczeństwa kierowca
może zmieniać ustawienia prędkości
wyłącznie na postoju.
Zmiana ustawienia
prędkości
Ustawienia prędkości można włączać,
wyłączać, wybierać i zmieniać w menu
Driving/Samochód na ekranie dotykowym.
Przycisk „MEM”



Ten przycisk umożliwia wybranie prędkości
zapisanej w pamięci w celu jej zastosowania
przez ogranicznik prędkości lub programowalny
tempomat.
Więcej informacji ma temat ogranicznika
prędkości i tempomatu zawierają odpowiednie
punkty.
Highway Driver Assist
Ten układ jest dostępny tylko w wersjach z automatyczną skrzynią biegów.
Układ automatycznie koryguje prędkość i tor
jazdy, używając systemu Tempomat adaptacyjny
z funkcją Stop&Go oraz funkcji monitorowania
pasa ruchu.
Obie funkcje muszą być włączone i działać.
Układ jest przydatny szczególnie podczas jazdy
po autostradach i drogach ekspresowych.
Więcej informacji na temat układu Tempomat
adaptacyjny i funkcji monitorowania pasa
ruchu zawiera odpowiedni punkt.

136
Jazda

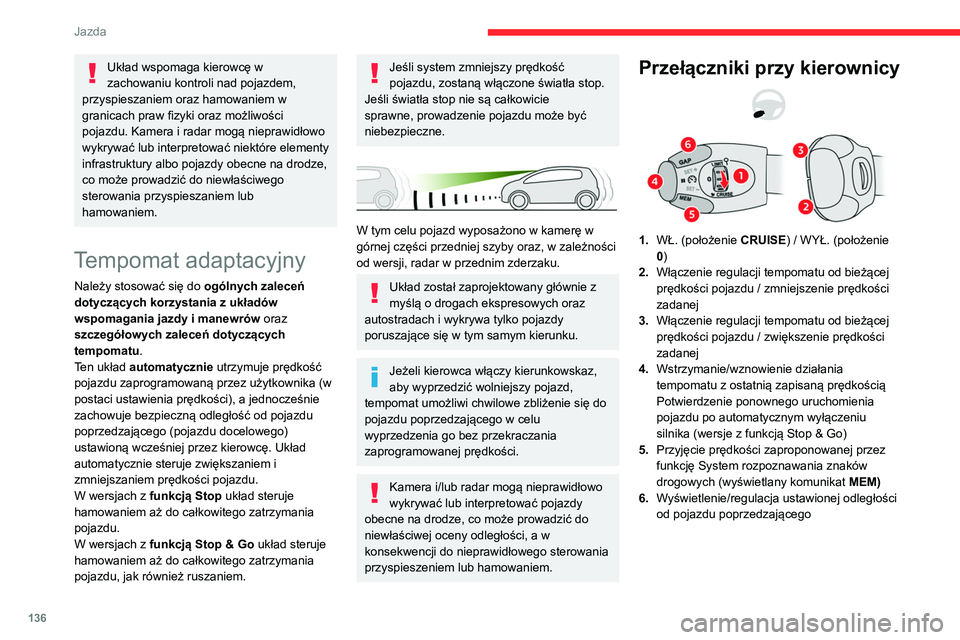

Układ wspomaga kierowcę w
zachowaniu kontroli nad pojazdem,
przyspieszaniem oraz hamowaniem w
granicach praw fizyki oraz możliwości
pojazdu. Kamera i radar mogą nieprawidłowo
wykrywać lub interpretować niektóre elementy
infrastruktury albo pojazdy obecne na drodze,
co może prowadzić do niewłaściwego
sterowania przyspieszaniem lub
hamowaniem.
Tempomat adaptacyjny
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów oraz
szczegółowych zaleceń dotyczących
tempomatu.
Ten układ automatycznie utrzymuje prędkość
pojazdu zaprogramowaną przez użytkownika (w
postaci ustawienia prędkości), a jednocześnie
zachowuje bezpieczną odległość od pojazdu
poprzedzającego (pojazdu docelowego)
ustawioną wcześniej przez kierowcę. Układ
automatycznie steruje zwiększaniem i
zmniejszaniem prędkości pojazdu.
W wersjach z funkcją Stop układ steruje
hamowaniem aż do całkowitego zatrzymania
pojazdu.
W wersjach z funkcją Stop
& Go układ steruje
hamowaniem aż do całkowitego zatrzymania
pojazdu, jak również ruszaniem.
Jeśli system zmniejszy prędkość
pojazdu, zostaną włączone światła stop.
Jeśli światła stop nie są całkowicie
sprawne, prowadzenie pojazdu może być
niebezpieczne.


W tym celu pojazd wyposażono w kamerę w
górnej części przedniej szyby oraz, w zależności
od wersji, radar w przednim zderzaku.
Układ został zaprojektowany głównie z
myślą o drogach ekspresowych oraz
autostradach i wykrywa tylko pojazdy
poruszające się w tym samym kierunku.
Jeżeli kierowca włączy kierunkowskaz,
aby wyprzedzić wolniejszy pojazd,
tempomat umożliwi chwilowe zbliżenie się do
pojazdu poprzedzającego w celu
wyprzedzenia go bez przekraczania
zaprogramowanej prędkości.
Kamera i/lub radar mogą nieprawidłowo
wykrywać lub interpretować pojazdy
obecne na drodze, co może prowadzić do
niewłaściwej oceny odległości, a w
konsekwencji do nieprawidłowego sterowania
przyspieszeniem lub hamowaniem.
Przełączniki przy kierownicy
1. WŁ. (położenie CRUISE) / WYŁ. (położenie
0)
2. Włączenie regulacji tempomatu od bieżącej
prędkości pojazdu / zmniejszenie prędkości
zadanej
3. Włączenie regulacji tempomatu od bieżącej
prędkości pojazdu / zwiększenie prędkości
zadanej
4. Wstrzymanie/wznowienie działania
tempomatu z ostatnią zapisaną prędkością
Potwierdzenie ponownego uruchomienia
pojazdu po automatycznym wyłączeniu
silnika (wersje z funkcją Stop & Go)
5. Przyjęcie prędkości zaproponowanej przez
funkcję System rozpoznawania znaków
drogowych (wyświetlany komunikat MEM)
6. Wyświetlenie/regulacja ustawionej odległości
od pojazdu poprzedzającego

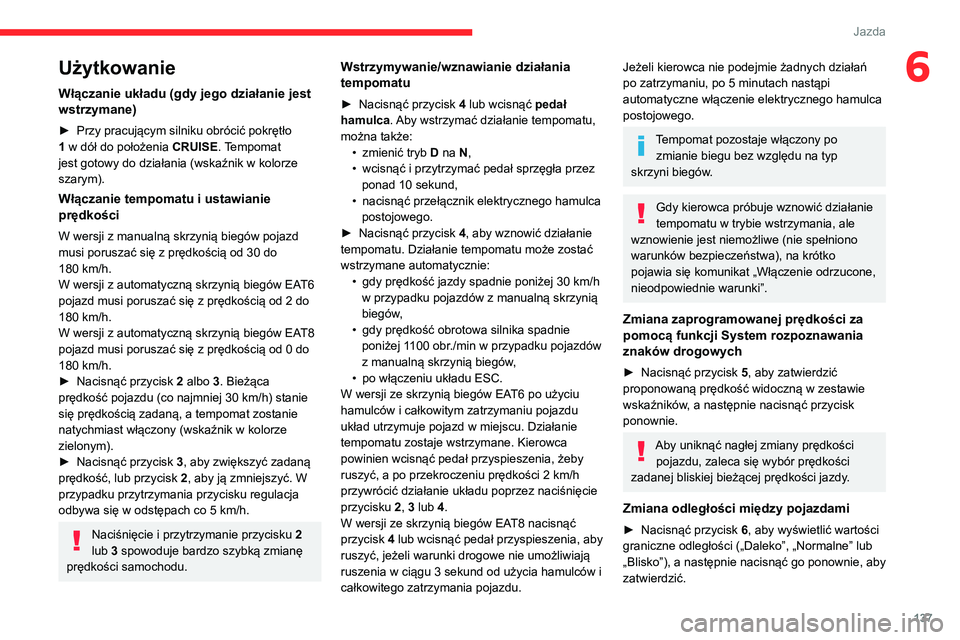

Użytkowanie
Włączanie układu (gdy jego działanie jest
wstrzymane)
► Przy pracującym silniku obrócić pokrętło
1 w dół do położenia CRUISE. Tempomat
jest gotowy do działania (wskaźnik w kolorze
szarym).
Włączanie tempomatu i ustawianie
prędkości
W wersji z manualną skrzynią biegów pojazd
musi poruszać się z prędkością od 30 do
180 km/h.
W wersji z automatyczną skrzynią biegów EAT6
pojazd musi poruszać się z prędkością od 2 do
180 km/h.
W wersji z automatyczną skrzynią biegów EAT8
pojazd musi poruszać się z prędkością od 0 do
180 km/h.
► Nacisnąć przycisk 2 albo 3. Bieżąca
prędkość pojazdu (co najmniej 30 km/h) stanie
się prędkością zadaną, a tempomat zostanie
natychmiast włączony (wskaźnik w kolorze
zielonym).
► Nacisnąć przycisk 3, aby zwiększyć zadaną
prędkość, lub przycisk 2, aby ją zmniejszyć. W
przypadku przytrzymania przycisku regulacja
odbywa się w odstępach co 5 km/h.
Naciśnięcie i przytrzymanie przycisku 2
lub 3 spowoduje bardzo szybką zmianę
prędkości samochodu.

137
Jazda
6Użytkowanie
Włączanie układu (gdy jego działanie jest
wstrzymane)
► Przy pracującym silniku obrócić pokrętło
1 w dół do położenia CRUISE. Tempomat
jest gotowy do działania (wskaźnik w kolorze
szarym).
Włączanie tempomatu i ustawianie
prędkości
W wersji z manualną skrzynią biegów pojazd
musi poruszać się z prędkością od 30 do
180
km/h.
W wersji z automatyczną skrzynią biegów EAT6
pojazd musi poruszać się z prędkością od 2 do
180
km/h.
W wersji z automatyczną skrzynią biegów EAT8
pojazd musi poruszać się z prędkością od 0 do
180
km/h.
►

Nacisnąć przycisk 2

albo 3. Bieżąca
prędkość pojazdu (co najmniej 30
km/h) stanie
się prędkością zadaną, a tempomat zostanie
natychmiast włączony (wskaźnik w kolorze
zielonym).
►

Nacisnąć przycisk 3

, aby zwiększyć zadaną
prędkość, lub przycisk 2, aby ją zmniejszyć. W
przypadku przytrzymania przycisku regulacja
odbywa się w odstępach co 5 km/h.
Naciśnięcie i przytrzymanie przycisku 2
lub 3 spowoduje bardzo szybką zmianę
prędkości samochodu.
Wstrzymywanie/wznawianie działania
tempomatu
► Nacisnąć przycisk 4 lub wcisnąć pedał
hamulca. Aby wstrzymać działanie tempomatu,
można także: •

zmienić tryb
D na N,
•

wcisnąć i przytrzymać pedał sprzęgła przez
ponad 10

sekund,
•

nacisnąć przełącznik elektrycznego hamulca
postojowego.
►


Nacisnąć przycisk 4

, aby wznowić działanie
tempomatu. Działanie tempomatu może zostać
wstrzymane automatycznie: •

gdy prędkość jazdy spadnie poniżej 30
km/h
w przypadku pojazdów z manualną skrzynią
biegów,
•

gdy prędkość obrotowa silnika spadnie
poniżej 1

100 obr./min w przypadku pojazdów
z manualną skrzynią biegów,
•

po włączeniu układu ESC.
W wersji ze skrzynią biegów EA

T6 po użyciu
hamulców i całkowitym zatrzymaniu pojazdu
układ utrzymuje pojazd w miejscu. Działanie
tempomatu zostaje wstrzymane. Kierowca
powinien wcisnąć pedał przyspieszenia, żeby
ruszyć, a po przekroczeniu prędkości 2
km/h
przywrócić działanie układu poprzez naciśnięcie
przycisku 2, 3 lub 4.
W wersji ze skrzynią biegów EAT8 nacisnąć
przycisk 4 lub wcisnąć pedał przyspieszenia, aby
ruszyć, jeżeli warunki drogowe nie umożliwiają
ruszenia w ciągu 3 sekund od użycia hamulców i
całkowitego zatrzymania pojazdu.
Jeżeli kierowca nie podejmie żadnych działań
po zatrzymaniu, po 5 minutach nastąpi
automatyczne włączenie elektrycznego hamulca
postojowego.
Tempomat pozostaje włączony po zmianie biegu bez względu na typ
skrzyni biegów.
Gdy kierowca próbuje wznowić działanie
tempomatu w trybie wstrzymania, ale
wznowienie jest niemożliwe (nie spełniono
warunków bezpieczeństwa), na krótko
pojawia się komunikat „Włączenie odrzucone,
nieodpowiednie warunki”.
Zmiana zaprogramowanej prędkości za
pomocą funkcji System rozpoznawania
znaków drogowych
► Nacisnąć przycisk 5 , aby zatwierdzić
proponowaną prędkość widoczną w zestawie
wskaźników, a następnie nacisnąć przycisk
ponownie.
Aby uniknąć nagłej zmiany prędkości pojazdu, zaleca się wybór prędkości
zadanej bliskiej bieżącej prędkości jazdy.
Zmiana odległości między pojazdami
► Nacisnąć przycisk 6 , aby wyświetlić wartości
graniczne odległości („Daleko”, „Normalne” lub
„Blisko”), a następnie nacisnąć go ponownie, aby
zatwierdzić.

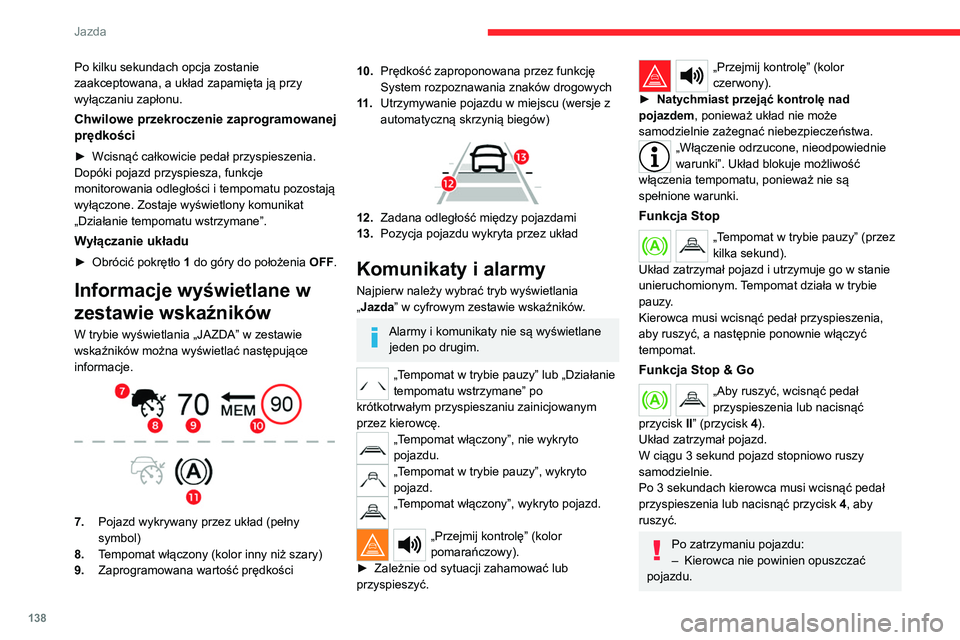

138
Jazda
Po kilku sekundach opcja zostanie
zaakceptowana, a układ zapamięta ją przy
wyłączaniu zapłonu.
Chwilowe przekroczenie zaprogramowanej
prędkości
► Wcisnąć całkowicie pedał przyspieszenia.
Dopóki pojazd przyspiesza, funkcje
monitorowania odległości i tempomatu pozostają
wyłączone. Zostaje wyświetlony komunikat
„Działanie tempomatu wstrzymane”.
Wyłączanie układu
► Obrócić pokrętło 1 do góry do położenia OFF.
Informacje wyświetlane w
zestawie wskaźników
W trybie wyświetlania „JAZDA” w zestawie
wskaźników można wyświetlać następujące
informacje.


7.Pojazd wykrywany przez układ (pełny
symbol)
8. Tempomat włączony (kolor inny niż szary)
9. Zaprogramowana wartość prędkości
10.Prędkość zaproponowana przez funkcję
System rozpoznawania znaków drogowych
11 . Utrzymywanie pojazdu w miejscu (wersje z
automatyczną skrzynią biegów)


12.Zadana odległość między pojazdami
13. Pozycja pojazdu wykryta przez układ
Komunikaty i alarmy
Najpierw należy wybrać tryb wyświetlania
„Jazda” w cyfrowym zestawie wskaźników.
Alarmy i komunikaty nie są wyświetlane
jeden po drugim.
„Tempomat w trybie pauzy” lub „Działanie
tempomatu wstrzymane” po
krótkotrwałym przyspieszaniu zainicjowanym
przez kierowcę.
„Tempomat włączony”, nie wykryto
pojazdu.
„Tempomat w trybie pauzy”, wykryto
pojazd.
„Tempomat włączony”, wykryto pojazd.
„Przejmij kontrolę” (kolor
pomarańczowy).
►

Zależnie od sytuacji zahamować lub
przyspieszyć.
„Przejmij kontrolę” (kolor
czerwony).
►

Natychmiast przejąć kontrolę nad
pojazdem

, ponieważ układ nie może
samodzielnie zażegnać niebezpieczeństwa.
„Włączenie odrzucone, nieodpowiednie
warunki”. Układ blokuje możliwość
włączenia tempomatu, ponieważ nie są
spełnione warunki.
Funkcja Stop
„Tempomat w trybie pauzy” (przez
kilka sekund).
Układ zatrzymał pojazd i utrzymuje go w stanie
unieruchomionym. Tempomat działa w trybie
pauzy.
Kierowca musi wcisnąć pedał przyspieszenia,
aby ruszyć, a następnie ponownie włączyć
tempomat.
Funkcja Stop & Go
„Aby ruszyć, wcisnąć pedał
przyspieszenia lub nacisnąć
przycisk II” (przycisk 4).
Układ zatrzymał pojazd.
W ciągu 3 sekund pojazd stopniowo ruszy
samodzielnie.
Po 3 sekundach kierowca musi wcisnąć pedał
przyspieszenia lub nacisnąć przycisk 4, aby
ruszyć.
Po zatrzymaniu pojazdu:
– Kierowca nie powinien opuszczać
pojazdu.
– Nie otwierać bagażnika.
– Nie wysadzać ani nie zabierać pasażerów.
– Nie włączać biegu wstecznego.
Po ponownym ruszeniu uważać na
rowerzystów, pieszych i zwierzęta,
ponieważ układ może ich nie wykrywać
prawidłowo.
Ograniczenia działania
Tempomat działa zarówno w dzień, jak i w
nocy, także przy mglistej pogodzie i przy
umiarkowanym deszczu.
Układ nie działa w określonych sytuacjach i
wymaga interwencji kierowcy.
Układ nie wykrywa:
– pieszych, niektórych rowerzystów, zwierząt;
– zatrzymanych pojazdów (korek, awaria itp.);


– pojazdów przecinających tor jazdy
samochodu;
– pojazdów nadjeżdżających z naprzeciwka.
W następujących sytuacjach kierowca musi
wstrzymywać działanie tempomatu:
