CITROEN C5 AIRCROSS 2022 Instrukcja obsługi (in Polish)

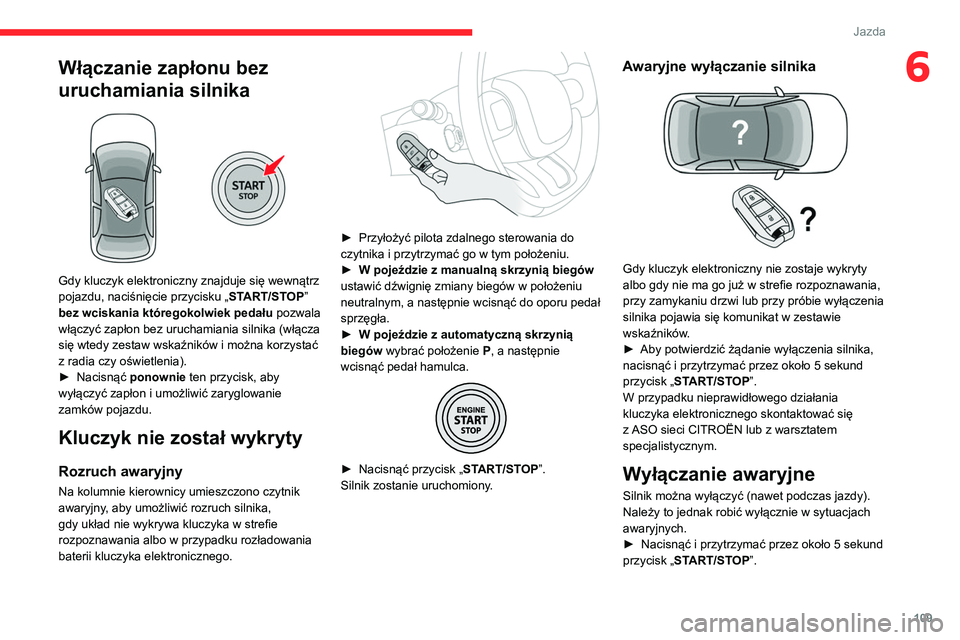

109
Jazda
6Włączanie zapłonu bez
uruchamiania silnika


Gdy kluczyk elektroniczny znajduje się wewnątrz
pojazdu, naciśnięcie przycisku „START/STOP”
bez wciskania któregokolwiek pedału pozwala
włączyć zapłon bez uruchamiania silnika (włącza
się wtedy zestaw wskaźników i można korzystać
z radia czy oświetlenia).
►

Nacisnąć ponownie ten przycisk, aby
wyłączyć zapłon i umożliwić zaryglowanie
zamków pojazdu.
Kluczyk nie został wykryty
Rozruch awaryjny
Na kolumnie kierownicy umieszczono czytnik
awaryjny, aby umożliwić rozruch silnika,
gdy układ nie wykrywa kluczyka w strefie
rozpoznawania albo w przypadku rozładowania
baterii kluczyka elektronicznego.


► Przyłożyć pilota zdalnego sterowania do
czytnika i przytrzymać go w tym położeniu.
►

W pojeździe z manualną skrzynią biegów
ustawić dźwignię zmiany biegów w położeniu
neutralnym, a następnie wcisnąć do oporu pedał
sprzęgła.
►


W pojeździe z automatyczną skrzynią
biegów wybrać położenie P

, a następnie
wcisnąć pedał hamulca.


► Nacisnąć przycisk „ ST ART/STOP”.
Silnik zostanie uruchomiony.
Awaryjne wyłączanie silnika

Gdy kluczyk elektroniczny nie zostaje wykryty
albo gdy nie ma go już w strefie rozpoznawania,
przy zamykaniu drzwi lub przy próbie wyłączenia
silnika pojawia się komunikat w zestawie
wskaźników.
►

Aby potwierdzić żądanie wyłączenia silnika,
nacisnąć i przytrzymać przez około 5 sekund
przycisk „

START/STOP”.
W przypadku nieprawidłowego działania
kluczyka elektronicznego skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Wyłączanie awaryjne
Silnik można wyłączyć (nawet podczas jazdy).
Należy to jednak robić wyłącznie w sytuacjach
awaryjnych.
►

Nacisnąć i przytrzymać przez około 5 sekund
przycisk „

START/STOP”.

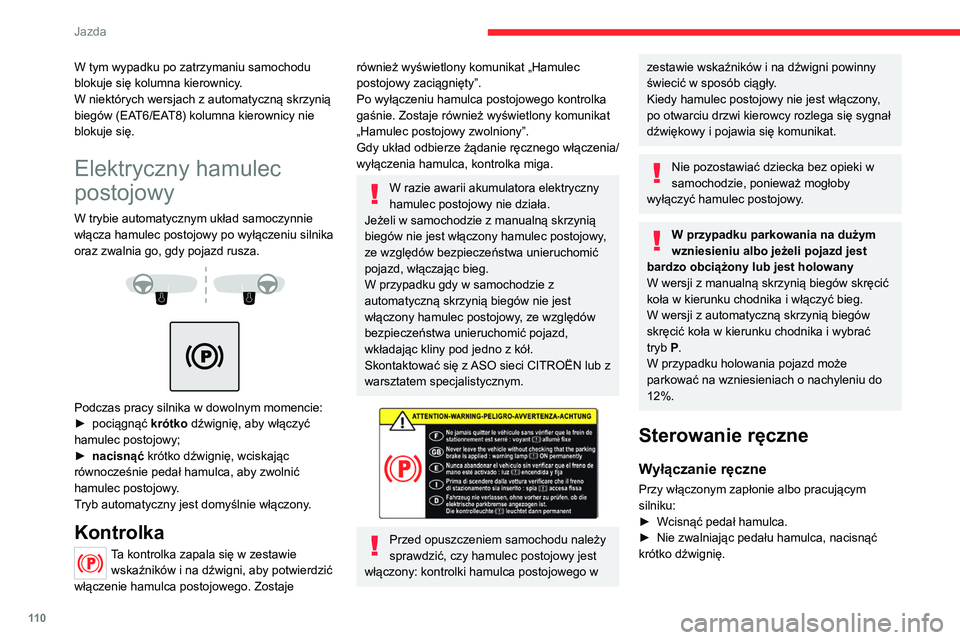

11 0
Jazda
W tym wypadku po zatrzymaniu samochodu
blokuje się kolumna kierownicy.
W niektórych wersjach z automatyczną skrzynią
biegów (EAT6/EAT8) kolumna kierownicy nie
blokuje się.
Elektryczny hamulec
postojowy
W trybie automatycznym układ samoczynnie
włącza hamulec postojowy po wyłączeniu silnika
oraz zwalnia go, gdy pojazd rusza.




Podczas pracy silnika w dowolnym momencie:
► pociągnąć krótko
dźwignię, aby włączyć
hamulec postojowy;
►

nacisnąć
krótko dźwignię, wciskając
równocześnie pedał hamulca, aby zwolnić
hamulec postojowy.
Tryb automatyczny jest domyślnie włączony.
Kontrolka
Ta kontrolka zapala się w zestawie wskaźników i na dźwigni, aby potwierdzić
włączenie hamulca postojowego. Zostaje
również wyświetlony komunikat „Hamulec
postojowy zaciągnięty”.
Po wyłączeniu hamulca postojowego kontrolka
gaśnie. Zostaje również wyświetlony komunikat
„Hamulec postojowy zwolniony”.
Gdy układ odbierze żądanie ręcznego włączenia/
wyłączenia hamulca, kontrolka miga.
W razie awarii akumulatora elektryczny
hamulec postojowy nie działa.
Jeżeli w samochodzie z manualną skrzynią
biegów nie jest włączony hamulec postojowy,
ze względów bezpieczeństwa unieruchomić
pojazd, włączając bieg.
W przypadku gdy w samochodzie z
automatyczną skrzynią biegów nie jest
włączony hamulec postojowy, ze względów
bezpieczeństwa unieruchomić pojazd,
wkładając kliny pod jedno z kół.
Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.


Przed opuszczeniem samochodu należy
sprawdzić, czy hamulec postojowy jest
włączony: kontrolki hamulca postojowego w
zestawie wskaźników i na dźwigni powinny
świecić w sposób ciągły.
Kiedy hamulec postojowy nie jest włączony,
po otwarciu drzwi kierowcy rozlega się sygnał
dźwiękowy i pojawia się komunikat.
Nie pozostawiać dziecka bez opieki w
samochodzie, ponieważ mogłoby
wyłączyć hamulec postojowy.
W przypadku parkowania na dużym
wzniesieniu albo jeżeli pojazd jest
bardzo obciążony lub jest holowany
W wersji z manualną skrzynią biegów skręcić
koła w kierunku chodnika i włączyć bieg.
W wersji z automatyczną skrzynią biegów
skręcić koła w kierunku chodnika i wybrać
tryb P.
W przypadku holowania pojazd może
parkować na wzniesieniach o nachyleniu do
12%.
Sterowanie ręczne
Wyłączanie ręczne
Przy włączonym zapłonie albo pracującym
silniku:
►

Wcisnąć pedał hamulca.
►


Nie zwalniając pedału hamulca, nacisnąć
krótko dźwignię.
W przypadku naciśnięcia dźwigni bez
wciskania pedału hamulca hamulec
postojowy nie zostanie wyłączony i pojawi się
odpowiedni komunikat.
Włączanie ręczne
W stojącym pojeździe:
► Pociągnąć krótko dźwignię.
Miganie kontrolki dźwigni stanowi potwierdzenie
włączenia hamulca.
Sterowanie automatyczne
Wyłączanie automatyczne
Najpierw upewnić się, że silnik pracuje, a drzwi
kierowcy są prawidłowo zamknięte.
Elektryczny hamulec postojowy jest wyłączany
automatycznie i stopniowo podczas ruszania .
Pojazdy z manualną skrzynią biegów
► Wcisnąć całkowicie pedał sprzęgła i włączyć
pierwszy bieg albo bieg wsteczny.
► Wcisnąć pedał przyspieszenia i zwolnić pedał
sprzęgła.
Pojazdy z automatyczną skrzynią biegów
► Wcisnąć pedał hamulca.
► Wybrać tryb D, M lub R.
► Zwolnić pedał hamulca i wcisnąć pedał
przyspieszenia.
Jeżeli hamulec nie wyłączy się
samoczynnie w pojeździe z
automatyczną skrzynią biegów, sprawdzić,
czy przednie drzwi są prawidłowo zamknięte.

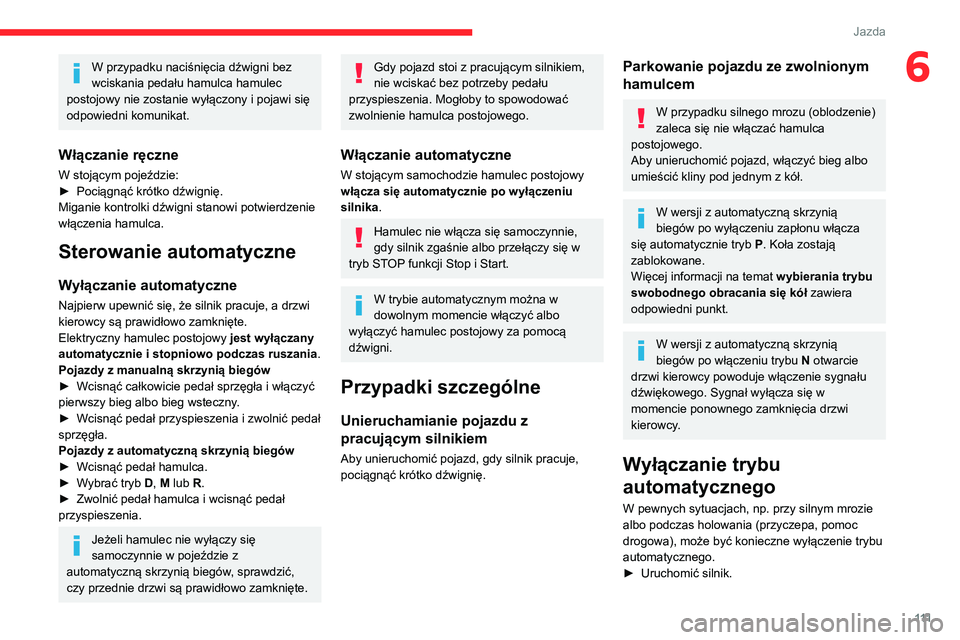

111
Jazda
6W przypadku naciśnięcia dźwigni bez
wciskania pedału hamulca hamulec
postojowy nie zostanie wyłączony i pojawi się
odpowiedni komunikat.
Włączanie ręczne
W stojącym pojeździe:
► Pociągnąć krótko dźwignię.
Miganie kontrolki dźwigni stanowi potwierdzenie
włączenia hamulca.
Sterowanie automatyczne
Wyłączanie automatyczne
Najpierw upewnić się, że silnik pracuje, a drzwi
kierowcy są prawidłowo zamknięte.
Elektryczny hamulec postojowy jest wyłączany
automatycznie i stopniowo podczas ruszania .
Pojazdy z manualną skrzynią biegów
►

Wcisnąć całkowicie pedał sprzęgła i włączyć
pierwszy bieg albo bieg wsteczny

.
►

Wcisnąć pedał przyspieszenia i zwolnić pedał
sprzęgła.
Pojazdy z automatyczną skrzynią biegów
►


Wcisnąć pedał hamulca.
►


W
ybrać tryb D, M lub R.
►

Zwolnić pedał hamulca i wcisnąć pedał
przyspieszenia.
Jeżeli hamulec nie wyłączy się
samoczynnie w pojeździe z
automatyczną skrzynią biegów, sprawdzić,
czy przednie drzwi są prawidłowo zamknięte.
Gdy pojazd stoi z pracującym silnikiem,
nie wciskać bez potrzeby pedału
przyspieszenia. Mogłoby to spowodować
zwolnienie hamulca postojowego.
Włączanie automatyczne
W stojącym samochodzie hamulec postojowy
włącza się automatycznie po wyłączeniu
silnika.
Hamulec nie włącza się samoczynnie,
gdy silnik zgaśnie albo przełączy się w
tryb STOP funkcji Stop i Start.
W trybie automatycznym można w
dowolnym momencie włączyć albo
wyłączyć hamulec postojowy za pomocą
dźwigni.
Przypadki szczególne
Unieruchamianie pojazdu z
pracującym silnikiem
Aby unieruchomić pojazd, gdy silnik pracuje,
pociągnąć krótko dźwignię.
Parkowanie pojazdu ze zwolnionym
hamulcem
W przypadku silnego mrozu (oblodzenie)
zaleca się nie włączać hamulca
postojowego.
Aby unieruchomić pojazd, włączyć bieg albo
umieścić kliny pod jednym z kół.
W wersji z automatyczną skrzynią
biegów po wyłączeniu zapłonu włącza
się automatycznie tryb P. Koła zostają
zablokowane.
Więcej informacji na temat wybierania trybu
swobodnego obracania się kół zawiera
odpowiedni punkt.
W wersji z automatyczną skrzynią
biegów po włączeniu trybu N otwarcie
drzwi kierowcy powoduje włączenie sygnału
dźwiękowego. Sygnał wyłącza się w
momencie ponownego zamknięcia drzwi
kierowcy.
Wyłączanie trybu
automatycznego
W pewnych sytuacjach, np. przy silnym mrozie
albo podczas holowania (przyczepa, pomoc
drogowa), może być konieczne wyłączenie trybu
automatycznego.
►

Uruchomić silnik.

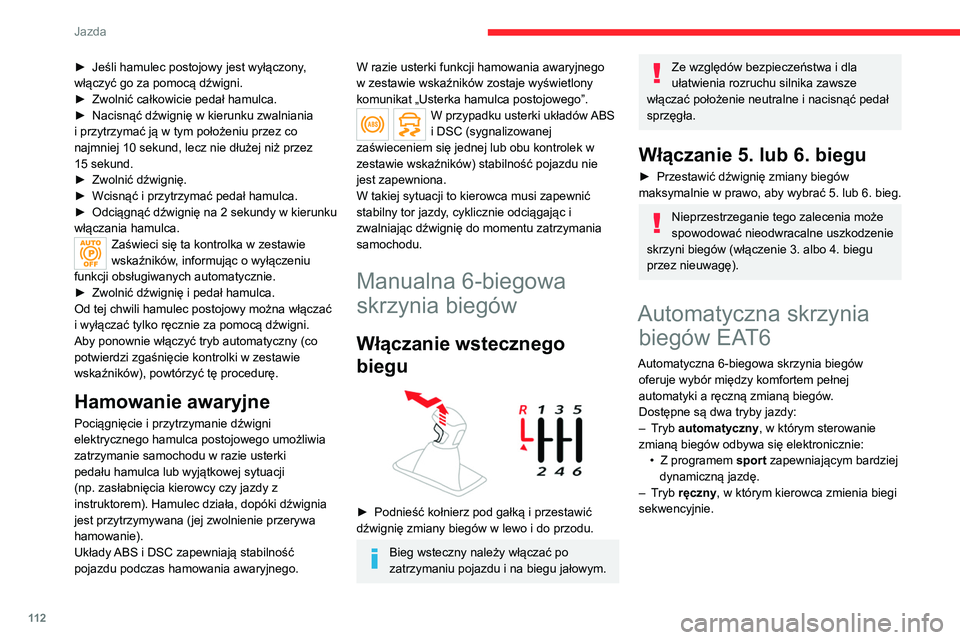

11 2
Jazda
► Jeśli hamulec postojowy jest wyłączony,
włączyć go za pomocą dźwigni.
►

Zwolnić całkowicie pedał hamulca.
►


Nacisnąć dźwignię w kierunku zwalniania
i przytrzymać ją w tym położeniu przez co
najmniej 10

sekund, lecz nie dłużej niż przez
15
sekund.
►

Zwolnić dźwignię.
►


Wcisnąć i przytrzymać pedał hamulca.
►


Odciągnąć dźwignię na 2
sekundy w kierunku
włączania hamulca.
Zaświeci się ta kontrolka w zestawie
wskaźników, informując o wyłączeniu
funkcji obsługiwanych automatycznie.
►

Zwolnić dźwignię i pedał hamulca.
Od tej chwili hamulec postojowy można włączać
i wyłączać tylko ręcznie za pomocą dźwigni.
Aby ponownie włączyć tryb automatyczny (co
potwierdzi zgaśnięcie kontrolki w zestawie
wskaźników), powtórzyć tę procedurę.
Hamowanie awaryjne
Pociągnięcie i przytrzymanie dźwigni
elektrycznego hamulca postojowego umożliwia
zatrzymanie samochodu w razie usterki
pedału hamulca lub wyjątkowej sytuacji
(np. zasłabnięcia kierowcy czy jazdy z
instruktorem). Hamulec działa, dopóki dźwignia
jest przytrzymywana (jej zwolnienie przerywa
hamowanie).
Układy ABS i DSC zapewniają stabilność
pojazdu podczas hamowania awaryjnego.
W razie usterki funkcji hamowania awaryjnego
w zestawie wskaźników zostaje wyświetlony
komunikat „Usterka hamulca postojowego”.
W przypadku usterki układów ABS
i DSC (sygnalizowanej
zaświeceniem się jednej lub obu kontrolek w
zestawie wskaźników) stabilność pojazdu nie
jest zapewniona.
W takiej sytuacji to kierowca musi zapewnić
stabilny tor jazdy, cyklicznie odciągając i
zwalniając dźwignię do momentu zatrzymania
samochodu.
Manualna 6-biegowa
skrzynia biegów
Włączanie wstecznego
biegu


► Podnieść kołnierz pod gałką i przestawić
dźwignię zmiany biegów w lewo i do przodu.
Bieg wsteczny należy włączać po
zatrzymaniu pojazdu i na biegu jałowym.
Ze względów bezpieczeństwa i dla
ułatwienia rozruchu silnika zawsze
włączać położenie neutralne i nacisnąć pedał
sprzęgła.
Włączanie 5. lub 6. biegu
► Przestawić dźwignię zmiany biegów
maksymalnie w prawo, aby wybrać 5. lub 6. bieg.
Nieprzestrzeganie tego zalecenia może
spowodować nieodwracalne uszkodzenie
skrzyni biegów (włączenie 3. albo 4. biegu
przez nieuwagę).
Automatyczna skrzynia biegów EAT6
Automatyczna 6-biegowa skrzynia biegów
oferuje wybór między komfortem pełnej
automatyki a ręczną zmianą biegów.
Dostępne są dwa tryby jazdy:
–

T
ryb automatyczny, w którym sterowanie
zmianą biegów odbywa się elektronicznie: •

Z programem
sport zapewniającym bardziej
dynamiczną jazdę.
–

T
ryb ręczny, w którym kierowca zmienia biegi
sekwencyjnie.
Moduł wybieraka biegów
1. Tryb sportowy
P. Położenie postojowe
– Pojazd stoi, hamulec postojowy
włączony lub wyłączony.
– Uruchamianie silnika.
R. Bieg wsteczny
– Cofanie, pojazd zatrzymany, bieg
jałowy.
N. Położenie neutralne
– Pojazd stoi, hamulec postojowy
włączony.
– Uruchamianie silnika.
D. Sterowanie automatyczne
M. +/- Sterowanie ręczne
► W celu zmiany biegu na wyższy/
niższy przestawić wybierak do tyłu /
do przodu.
Informacje wyświetlane w
zestawie wskaźników
Po zmianie położenia wybieraka zapala się
odpowiednia kontrolka w zestawie wskaźników.

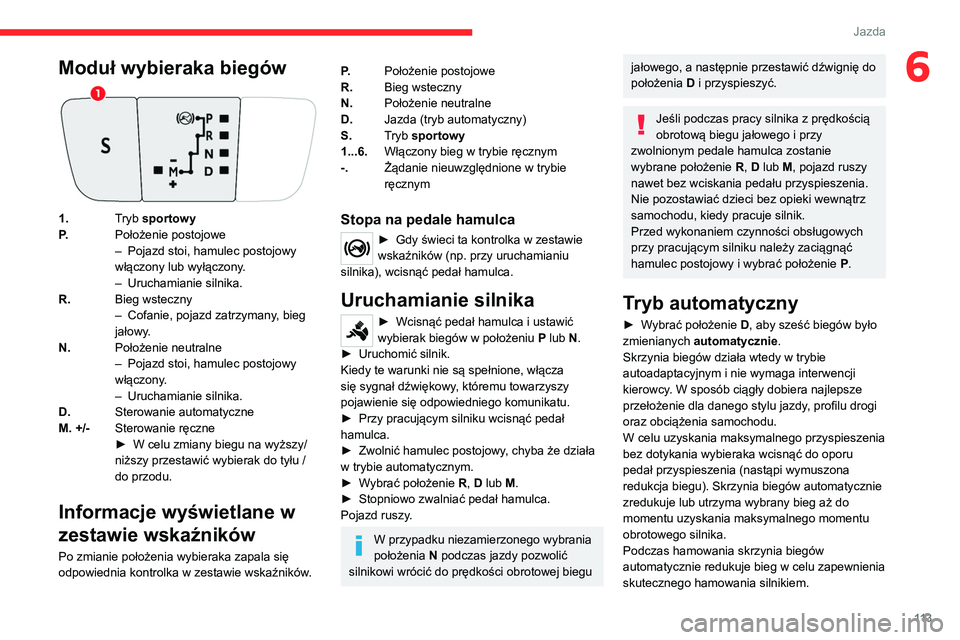

11 3
Jazda
6Moduł wybieraka biegów
1.Tryb sportowy
P. Położenie postojowe
–

Pojazd stoi, hamulec postojowy
włączony lub wyłączony

.
–

Uruchamianie silnika.
R. Bieg wsteczny
–


Cofanie, pojazd zatrzymany
, bieg
jałowy.
N. Położenie neutralne
–

Pojazd stoi, hamulec postojowy
włączony

.
–

Uruchamianie silnika.
D. Sterowanie automatyczne
M. +/- Sterowanie ręczne
►


W celu zmiany biegu na wyższy/
niższy przestawić wybierak do tyłu /
do przodu.
Informacje wyświetlane w
zestawie wskaźników
Po zmianie położenia wybieraka zapala się
odpowiednia kontrolka w zestawie wskaźników.
P. Położenie postojowe
R. Bieg wsteczny
N. Położenie neutralne
D. Jazda (tryb automatyczny)
S. Tryb sportowy
1...6. Włączony bieg w trybie ręcznym
-. Żądanie nieuwzględnione w trybie
ręcznym
Stopa na pedale hamulca
► Gdy świeci ta kontrolka w zestawie
wskaźników (np. przy uruchamianiu
silnika), wcisnąć pedał hamulca.
Uruchamianie silnika
► Wcisnąć pedał hamulca i ustawić
wybierak biegów w położeniu P
lub N.
►

Uruchomić silnik.
Kiedy te warunki nie są spełnione, włącza
się sygnał dźwiękowy

, któremu towarzyszy
pojawienie się odpowiedniego komunikatu.
►

Przy pracującym silniku wcisnąć pedał
hamulca.
►


Zwolnić hamulec postojowy
, chyba że działa
w trybie automatycznym.
►

W

ybrać położenie R, D lub M.
►

Stopniowo zwalniać pedał hamulca.
Pojazd ruszy

.
W przypadku niezamierzonego wybrania
położenia N podczas jazdy pozwolić
silnikowi wrócić do prędkości obrotowej biegu
jałowego, a następnie przestawić dźwignię do
położenia D i przyspieszyć.
Jeśli podczas pracy silnika z prędkością
obrotową biegu jałowego i przy
zwolnionym pedale hamulca zostanie
wybrane położenie R, D lub M, pojazd ruszy
nawet bez wciskania pedału przyspieszenia.
Nie pozostawiać dzieci bez opieki wewnątrz
samochodu, kiedy pracuje silnik.
Przed wykonaniem czynności obsługowych
przy pracującym silniku należy zaciągnąć
hamulec postojowy i wybrać położenie P.
Tryb automatyczny
► Wybrać położenie D, aby sześć biegów było
zmienianych automatycznie.
Skrzynia biegów działa wtedy w trybie
autoadaptacyjnym i nie wymaga interwencji
kierowcy. W sposób ciągły dobiera najlepsze
przełożenie dla danego stylu jazdy, profilu drogi
oraz obciążenia samochodu.
W celu uzyskania maksymalnego przyspieszenia
bez dotykania wybieraka wcisnąć do oporu
pedał przyspieszenia (nastąpi wymuszona
redukcja biegu). Skrzynia biegów automatycznie
zredukuje lub utrzyma wybrany bieg aż do
momentu uzyskania maksymalnego momentu
obrotowego silnika.
Podczas hamowania skrzynia biegów
automatycznie redukuje bieg w celu zapewnienia
skutecznego hamowania silnikiem.

11 4
Jazda

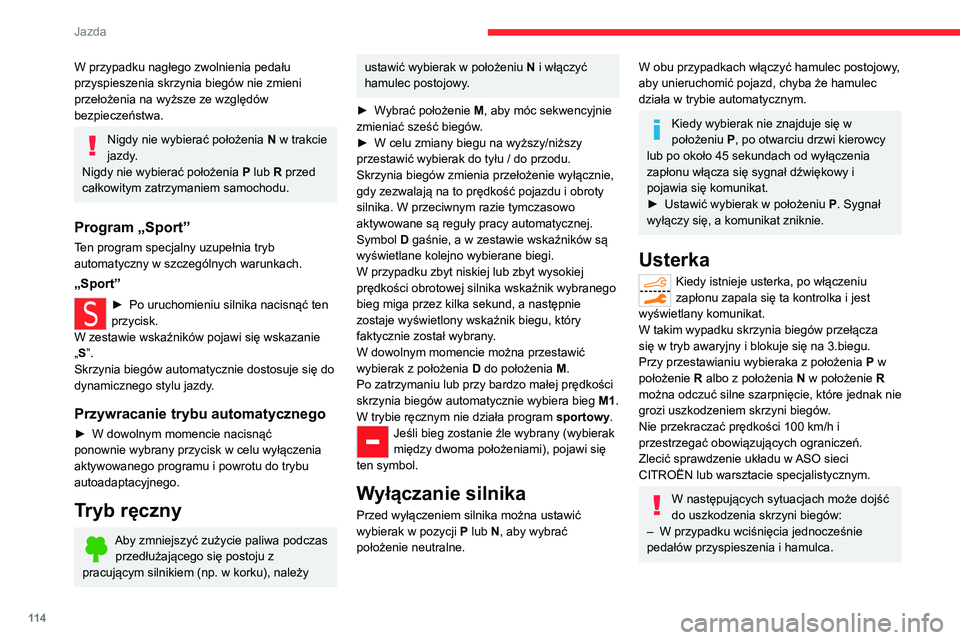

W przypadku nagłego zwolnienia pedału
przyspieszenia skrzynia biegów nie zmieni
przełożenia na wyższe ze względów
bezpieczeństwa.
Nigdy nie wybierać położenia N w trakcie
jazdy.
Nigdy nie wybierać położenia P lub R przed
całkowitym zatrzymaniem samochodu.
Program „Sport”
Ten program specjalny uzupełnia tryb
automatyczny w szczególnych warunkach.
„Sport”
► Po uruchomieniu silnika nacisnąć ten
przycisk.
W zestawie wskaźników pojawi się wskazanie
„
S”.
Skrzynia biegów automatycznie dostosuje się do
dynamicznego stylu jazdy.
Przywracanie trybu automatycznego
► W dowolnym momencie nacisnąć
ponownie wybrany przycisk w celu wyłączenia
aktywowanego programu i powrotu do trybu
autoadaptacyjnego.
Tryb ręczny
Aby zmniejszyć zużycie paliwa podczas przedłużającego się postoju z
pracującym silnikiem (np. w korku), należy
ustawić wybierak w położeniu N i włączyć
hamulec postojowy.
►

W
ybrać położenie M, aby móc sekwencyjnie
zmieniać sześć biegów.
►

W celu zmiany biegu na wyższy/niższy
przestawić wybierak do tyłu / do przodu.
Skrzynia biegów zmienia przełożenie wyłącznie,
gdy zezwalają na to prędkość pojazdu i obroty
silnika. W przeciwnym razie tymczasowo
aktywowane są reguły pracy automatycznej.
Symbol

D gaśnie, a w zestawie wskaźników są
wyświetlane kolejno wybierane biegi.
W przypadku zbyt niskiej lub zbyt wysokiej
prędkości obrotowej silnika wskaźnik wybranego
bieg miga przez kilka sekund, a następnie
zostaje wyświetlony wskaźnik biegu, który
faktycznie został wybrany.
W dowolnym momencie można przestawić
wybierak z położenia D do położenia M.
Po zatrzymaniu lub przy bardzo małej prędkości
skrzynia biegów automatycznie wybiera bieg M1.
W trybie ręcznym nie działa program sportowy.
Jeśli bieg zostanie źle wybrany (wybierak
między dwoma położeniami), pojawi się
ten symbol.
Wyłączanie silnika
Przed wyłączeniem silnika można ustawić
wybierak w pozycji P lub N, aby wybrać
położenie neutralne.
W obu przypadkach włączyć hamulec postojowy,
aby unieruchomić pojazd, chyba że hamulec
działa w trybie automatycznym.
Kiedy wybierak nie znajduje się w
położeniu P, po otwarciu drzwi kierowcy
lub po około 45
sekundach od wyłączenia
zapłonu włącza się sygnał dźwiękowy i
pojawia się komunikat.
►

Ustawić wybierak w położeniu P

. Sygnał
wyłączy się, a komunikat zniknie.
Usterka
Kiedy istnieje usterka, po włączeniu
zapłonu zapala się ta kontrolka i jest
wyświetlany komunikat.
W takim wypadku skrzynia biegów przełącza
się w tryb awaryjny i blokuje się na 3.biegu.
Przy przestawianiu wybieraka z położenia P w
położenie R albo z położenia N w położenie R
można odczuć silne szarpnięcie, które jednak nie
grozi uszkodzeniem skrzyni biegów.
Nie przekraczać prędkości 100
km/h i
przestrzegać obowiązujących ograniczeń.
Zlecić sprawdzenie układu w ASO sieci
CITROËN lub warsztacie specjalistycznym.
W następujących sytuacjach może dojść
do uszkodzenia skrzyni biegów:
–

W przypadku wciśnięcia jednocześnie
pedałów przyspieszenia i hamulca.
– W przypadku przestawienia na siłę
wybieraka z położenia P w inne przy
rozładowanym akumulatorze.
Nigdy nie pchać samochodu, aby go
uruchomić, gdy jest on wyposażony w
automatyczną skrzynię biegów.
Automatyczna skrzynia biegów EAT6/EAT8
Pojazd wyposażono w 6- lub 8-stopniową
automatyczną skrzynię biegów z wybierakiem
impulsowym. Dostępny jest również tryb ręczny
umożliwiający zmianę biegów za pomocą
łopatek za kierownicą.
Położenia wybieraka
P. Położenie postojowe
Wybierane na czas postoju samochodu
(przednie koła są zablokowane).
R. Bieg wsteczny
N. Położenie neutralne
Umożliwia przestawienie pojazdu z
wyłączonym zapłonem i pozwala na
swobodne obracanie się kół.
Więcej informacji na temat wybierania trybu
swobodnego obracania się kół zawiera
odpowiedni punkt.

11 5
Jazda
6– W przypadku przestawienia na siłę
wybieraka z położenia P
w inne przy
rozładowanym akumulatorze.
Nigdy nie pchać samochodu, aby go
uruchomić, gdy jest on wyposażony w
automatyczną skrzynię biegów.
Automatyczna skrzynia biegów EAT6/EAT8
Pojazd wyposażono w 6- lub 8-stopniową
automatyczną skrzynię biegów z wybierakiem
impulsowym. Dostępny jest również tryb ręczny
umożliwiający zmianę biegów za pomocą
łopatek za kierownicą.
Położenia wybieraka
P. Położenie postojowe
Wybierane na czas postoju samochodu
(przednie koła są zablokowane).
R. Bieg wsteczny
N. Położenie neutralne
Umożliwia przestawienie pojazdu z
wyłączonym zapłonem i pozwala na
swobodne obracanie się kół.
Więcej informacji na temat wybierania trybu
swobodnego obracania się kół zawiera
odpowiedni punkt. D.
Jazda w trybie automatycznym
Skrzynia biegów zmienia przełożenia
odpowiednio do stylu jazdy, profilu drogi oraz
obciążenia pojazdu.
M. Jazda w trybie ręcznym
Kierowca zmienia biegi za pomocą
przełączników przy kierownicy.
Wybierak impulsowy

A.Przycisk P
Włączenie trybu „parkowanie” skrzyni biegów.
B. Przycisk Unlock
Odblokowanie skrzyni biegów i wyłączenie
położenia P lub włączenie położenia R przy
wciśniętym pedale hamulca.
Nacisnąć i przytrzymać ten przycisk przed
przesunięciem wybieraka. C.
Przycisk M
Przełączenie z trybu D do stałego trybu
ręcznej zmiany biegów.
D. Kontrolki stanu skrzyni biegów (R, N, D)
►
Przesunąć wybierak, popychając go raz bądź
dwa razy do przodu (w położenie N
lub R) albo
do tyłu (w położenie N lub D) i w razie potrzeby
pokonując opór.
Po zwolnieniu wybierak impulsowy wraca do
pierwotnego położenia.
Na przykład w celu zmiany trybu P na tryb
R można popchnąć wybierak z wciśniętym
przyciskiem Unlock dwukrotnie do przodu bez
pokonywania oporu lub tylko raz, pokonując
opór.
–
W pierwszym przypadku skrzynia biegów
zmieni tryb z
P na N, a następnie z N na R.
–
W drugim przypadku skrzynia biegów zmieni
tryb z
P bezpośrednio na
R.
Przełączniki przy kierownicy
W trybach M i D łopatki przy kierownicy
umożliwiają ręczną zmianę biegów.
Nie pozwalają na wybranie położenia
neutralnego ani na włączenie/wyłączenie biegu
wstecznego.

11 6
Jazda

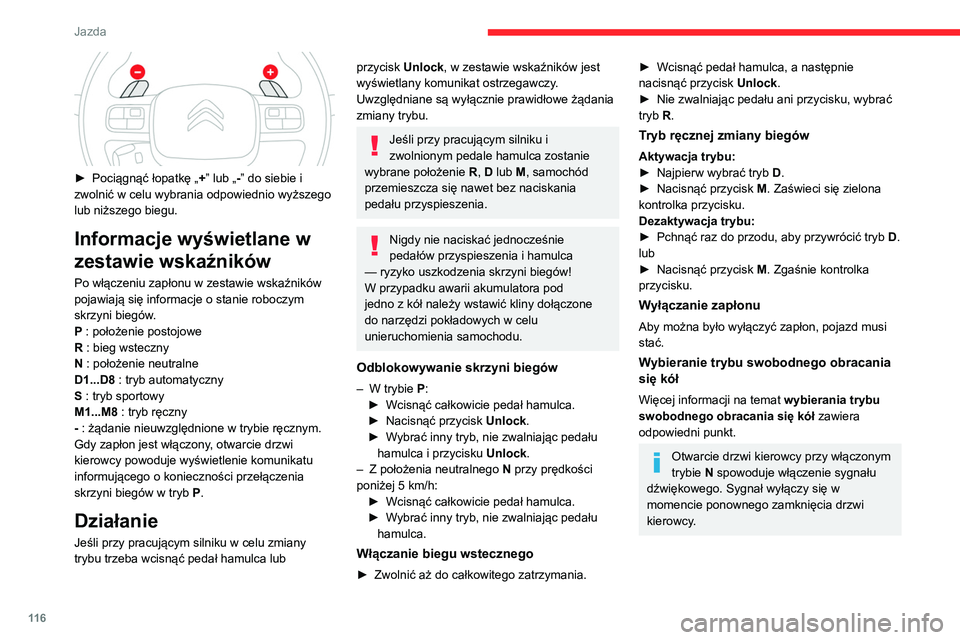

► Pociągnąć łopatkę „+ ” lub „-” do siebie i
zwolnić w celu wybrania odpowiednio wyższego
lub niższego biegu.
Informacje wyświetlane w
zestawie wskaźników
Po włączeniu zapłonu w zestawie wskaźników
pojawiają się informacje o stanie roboczym
skrzyni biegów.
P : położenie postojowe
R : bieg wsteczny
N : położenie neutralne
D1...D8 : tryb automatyczny
S : tryb sportowy
M1...M8 : tryb ręczny
- : żądanie nieuwzględnione w trybie ręcznym.
Gdy zapłon jest włączony, otwarcie drzwi
kierowcy powoduje wyświetlenie komunikatu
informującego o konieczności przełączenia
skrzyni biegów w tryb P.
Działanie
Jeśli przy pracującym silniku w celu zmiany
trybu trzeba wcisnąć pedał hamulca lub
przycisk Unlock, w zestawie wskaźników jest
wyświetlany komunikat ostrzegawczy.
Uwzględniane są wyłącznie prawidłowe żądania
zmiany trybu.
Jeśli przy pracującym silniku i
zwolnionym pedale hamulca zostanie
wybrane położenie R, D lub M, samochód
przemieszcza się nawet bez naciskania
pedału przyspieszenia.
Nigdy nie naciskać jednocześnie
pedałów przyspieszenia i hamulca
— ryzyko uszkodzenia skrzyni biegów!
W przypadku awarii akumulatora pod
jedno z kół należy wstawić kliny dołączone
do narzędzi pokładowych w celu
unieruchomienia samochodu.
Odblokowywanie skrzyni biegów
– W trybie P:
► Wcisnąć całkowicie pedał hamulca.
►

Nacisnąć przycisk Unlock

.
►

W
ybrać inny tryb, nie zwalniając pedału
hamulca i przycisku Unlock.
–

Z położenia neutralnego N

przy prędkości
poniżej 5
km/h:
►

Wcisnąć całkowicie pedał hamulca.
►


W
ybrać inny tryb, nie zwalniając pedału
hamulca.
Włączanie biegu wstecznego
► Zwolnić aż do całkowitego zatrzymania.
► Wcisnąć pedał hamulca, a następnie
nacisnąć przycisk Unlock
.
►

Nie zwalniając pedału ani przycisku, wybrać
tryb

R.
Tryb ręcznej zmiany biegów
Aktywacja trybu:
► Najpierw wybrać tryb D
.
►

Nacisnąć przycisk M

. Zaświeci się zielona
kontrolka przycisku.
Dezaktywacja trybu:
►

Pchnąć raz do przodu, aby przywrócić tryb D

.
lub
►

Nacisnąć przycisk M

. Zgaśnie kontrolka
przycisku.
Wyłączanie zapłonu
Aby można było wyłączyć zapłon, pojazd musi
stać.
Wybieranie trybu swobodnego obracania
się kół
Więcej informacji na temat wybierania trybu
swobodnego obracania się kół zawiera
odpowiedni punkt.
Otwarcie drzwi kierowcy przy włączonym
trybie N spowoduje włączenie sygnału
dźwiękowego. Sygnał wyłączy się w
momencie ponownego zamknięcia drzwi
kierowcy.

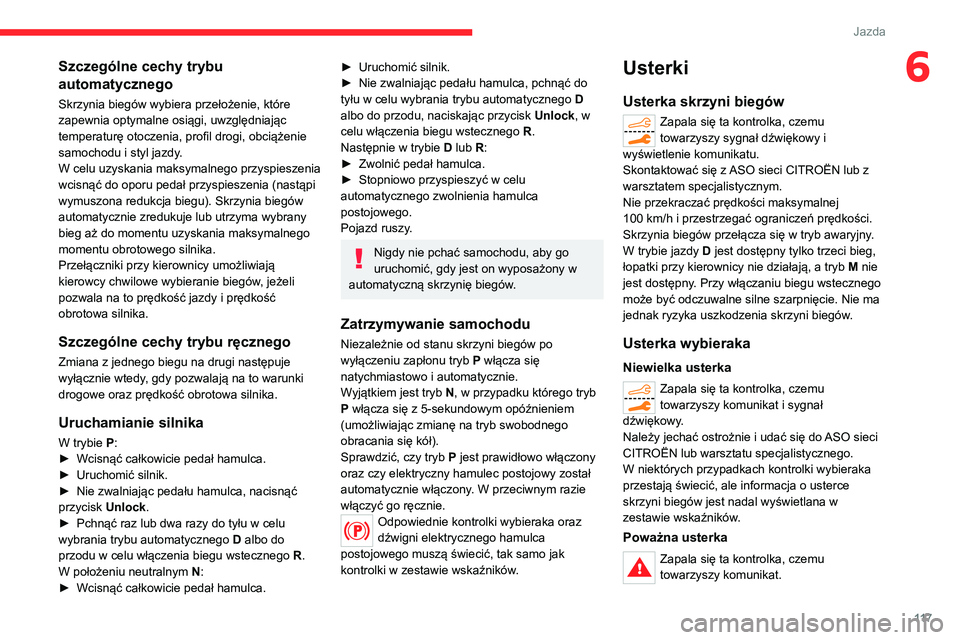

Szczególne cechy trybu
automatycznego
Skrzynia biegów wybiera przełożenie, które
zapewnia optymalne osiągi, uwzględniając
temperaturę otoczenia, profil drogi, obciążenie
samochodu i styl jazdy.
W celu uzyskania maksymalnego przyspieszenia
wcisnąć do oporu pedał przyspieszenia (nastąpi
wymuszona redukcja biegu). Skrzynia biegów
automatycznie zredukuje lub utrzyma wybrany
bieg aż do momentu uzyskania maksymalnego
momentu obrotowego silnika.
Przełączniki przy kierownicy umożliwiają
kierowcy chwilowe wybieranie biegów, jeżeli
pozwala na to prędkość jazdy i prędkość
obrotowa silnika.
Szczególne cechy trybu ręcznego
Zmiana z jednego biegu na drugi następuje
wyłącznie wtedy, gdy pozwalają na to warunki
drogowe oraz prędkość obrotowa silnika.
Uruchamianie silnika
W trybie P:
► Wcisnąć całkowicie pedał hamulca.
► Uruchomić silnik.
► Nie zwalniając pedału hamulca, nacisnąć
przycisk Unlock.
► Pchnąć raz lub dwa razy do tyłu w celu
wybrania trybu automatycznego D albo do
przodu w celu włączenia biegu wstecznego R.
W położeniu neutralnym N:
► Wcisnąć całkowicie pedał hamulca.

11 7
Jazda
6Szczególne cechy trybu
automatycznego
Skrzynia biegów wybiera przełożenie, które
zapewnia optymalne osiągi, uwzględniając
temperaturę otoczenia, profil drogi, obciążenie
samochodu i styl jazdy.
W celu uzyskania maksymalnego przyspieszenia
wcisnąć do oporu pedał przyspieszenia (nastąpi
wymuszona redukcja biegu). Skrzynia biegów
automatycznie zredukuje lub utrzyma wybrany
bieg aż do momentu uzyskania maksymalnego
momentu obrotowego silnika.
Przełączniki przy kierownicy umożliwiają
kierowcy chwilowe wybieranie biegów, jeżeli
pozwala na to prędkość jazdy i prędkość
obrotowa silnika.
Szczególne cechy trybu ręcznego
Zmiana z jednego biegu na drugi następuje
wyłącznie wtedy, gdy pozwalają na to warunki
drogowe oraz prędkość obrotowa silnika.
Uruchamianie silnika
W trybie P:
► Wcisnąć całkowicie pedał hamulca.
►

Uruchomić silnik.
►


Nie zwalniając pedału hamulca, nacisnąć
przycisk

Unlock.
►

Pchnąć raz lub dwa razy do tyłu w celu
wybrania trybu automatycznego D

albo do
przodu w celu włączenia biegu wstecznego R.
W położeniu neutralnym N:
►

Wcisnąć całkowicie pedał hamulca.
► Uruchomić silnik.
► Nie zwalniając pedału hamulca, pchnąć do
tyłu w celu wybrania trybu automatycznego D

albo do przodu, naciskając przycisk Unlock, w
celu włączenia biegu wstecznego R.
Następnie w trybie D lub R:
►

Zwolnić pedał hamulca.
►


Stopniowo przyspieszyć w celu
automatycznego zwolnienia hamulca
postojowego.
Pojazd ruszy

.
Nigdy nie pchać samochodu, aby go
uruchomić, gdy jest on wyposażony w
automatyczną skrzynię biegów.
Zatrzymywanie samochodu
Niezależnie od stanu skrzyni biegów po
wyłączeniu zapłonu tryb P włącza się
natychmiastowo i automatycznie.
Wyjątkiem jest tryb N, w przypadku którego tryb
P włącza się z 5-sekundowym opóźnieniem
(umożliwiając zmianę na tryb swobodnego
obracania się kół).
Sprawdzić, czy tryb
P jest prawidłowo włączony
oraz czy elektryczny hamulec postojowy został
automatycznie włączony. W przeciwnym razie
włączyć go ręcznie.
Odpowiednie kontrolki wybieraka oraz
dźwigni elektrycznego hamulca
postojowego muszą świecić, tak samo jak
kontrolki w zestawie wskaźników.
Usterki
Usterka skrzyni biegów
Zapala się ta kontrolka, czemu
towarzyszy sygnał dźwiękowy i
wyświetlenie komunikatu.
Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Nie przekraczać prędkości maksymalnej
100

km/h i przestrzegać ograniczeń prędkości.
Skrzynia biegów przełącza się w tryb awaryjny.
W trybie jazdy D jest dostępny tylko trzeci bieg,
łopatki przy kierownicy nie działają, a tryb M nie
jest dostępny. Przy włączaniu biegu wstecznego
może być odczuwalne silne szarpnięcie. Nie ma
jednak ryzyka uszkodzenia skrzyni biegów.
Usterka wybieraka
Niewielka usterka
Zapala się ta kontrolka, czemu
towarzyszy komunikat i sygnał
dźwiękowy.
Należy jechać ostrożnie i udać się do ASO sieci
CITROËN lub warsztatu specjalistycznego.
W niektórych przypadkach kontrolki wybieraka
przestają świecić, ale informacja o usterce
skrzyni biegów jest nadal wyświetlana w
zestawie wskaźników.
Poważna usterka
Zapala się ta kontrolka, czemu
towarzyszy komunikat.

11 8
Jazda
Jak najszybciej zatrzymać samochód w
bezpiecznym miejscu i skontaktować się
z ASO sieci CITROËN lub warsztatem
specjalistycznym.
Elektryczna automatyczna
skrzynia biegów e-EAT8
(pojazd hybrydowy typu
plug-in)
Samochód wyposażono w 8-stopniową skrzynię
biegów z wybierakiem impulsowym i funkcją
hamowania odzyskowego.
Skrzynię biegów obsługuje się w taki sam
sposób jak inne przekładnie EAT8 – z
wyjątkiem trybu ręcznego i funkcji hamowania
odzyskowego.
Więcej informacji na temat obsługi i usterek
skrzyni biegów EAT8 zawiera odpowiedni punkt.
Położenia wybieraka
P. Położenie postojowe
Wybierane na czas postoju samochodu
(przednie koła są zablokowane).
R. Bieg wsteczny
N. Położenie neutralne
Pozwala przemieścić samochód przy
wyłączonym zapłonie (w niektórych
myjniach, w przypadku holowania itd.). D/B.
Położenie do jazdy do przodu w trybie
automatycznym (D) lub jazdy do przodu
w trybie automatycznym z włączonym
hamowaniem odzyskowym ( B)
Skrzynia biegów zmienia przełożenia
odpowiednio do stylu jazdy, profilu drogi
oraz obciążenia pojazdu. Po włączeniu
funkcji hamowania odzyskowego i
zwolnieniu pedału przyspieszenia
kontroluje także hamowanie.
Wybierak impulsowy

A. Przycisk P
Włączenie trybu „parkowanie” skrzyni biegów.
B.Przycisk Unlock
Odblokowanie skrzyni biegów i wyłączenie
położenia P lub włączenie położenia R przy
wciśniętym pedale hamulca.
Nacisnąć i przytrzymać ten przycisk przed
przesunięciem wybieraka.
C. Kontrolki wybieraka biegów (R, N, D/B)
Aby wyłączyć tryb parkowania, należy
odczekać, aż zaświeci się kontrolka
READY.
Informacje wyświetlane w
zestawie wskaźników
Po włączeniu zapłonu w zestawie wskaźników
pojawiają się informacje o stanie roboczym
skrzyni biegów.
P: położenie postojowe.
R: bieg wsteczny.
N: położenie neutralne.
D1 do D8: jazda do przodu w trybie
automatycznym.
B1 do B8: jazda do przodu w trybie
automatycznym z włączonym hamowaniem
odzyskowym.
Informacje o wybranym biegu nie są
pokazywane w trybie napędu całkowicie
elektrycznego.
Informacja o stanie skrzyni biegów jest
wyświetlana w zestawie wskaźników jeszcze
przez kilka sekund od wyłączenia zapłonu.
Hamowanie odzyskowe
(Funkcja hamowania)
Funkcja hamowania odzyskowego działa na
zasadzie hamowania silnikiem, zmniejszając
prędkość jazdy bez potrzeby wciskania
pedału hamulca. Gdy kierowca zwolni pedał
przyspieszenia, pojazd zwalnia szybciej.
Energia odzyskiwana po zwolnieniu pedału
przyspieszenia jest wykorzystywana do
częściowego naładowania akumulatora
trakcyjnego.
To częściowe ładowanie nie wpływa na wskaźnik poziomu naładowania.
Wytracanie prędkości przez samochód
nie powoduje wówczas włączenia świateł
stop.
► Gdy jest aktywny tryb D/B, popchnięcie
wybieraka do tyłu powoduje włączenie/
wyłączenie tej funkcji.
W miejsce litery D w zestawie wskaźników
pojawia się litera B.
Stan funkcji nie zostaje zapamiętany przy
wyłączaniu zapłonu.
W pewnych sytuacjach (np. przy w pełni
naładowanym akumulatorze lub w
warunkach ekstremalnych temperatur)
hamowanie odzyskowe może być
